РУКОВОДСТВО

по разработке проектно-сметной документации для проведения ремонтно-восстановительных работ промышленных зданий и сооружений

РТМ 1652-6-91

Директор института

О.Г. Алтапов

Руководитель мастерской № м5

О.М. Двойкина

1991 г.

Настоящее Руководство устанавливает состав, порядок выполнения и оформления рабочей документации на капитальный ремонт зданий и сооружений промышленных предприятий.

Руководство составлено применительно к требованиям стандартов системы проектной документации для строительства (СПДС), единой системы конструкторской документации (ЕСКД), требованиям других нормативных документов.

Содержание

1. ОБЩИЕ ПОЛОЖЕНИЯ

2. СОСТАВЛЕНИЕ И ОФОРМЛЕНИЕ ПРОЕКТНО-СМЕТНОЙ ДОКУМЕНТАЦИИ ДЛЯ КАПИТАЛЬНОГО РЕМОНТА ЗДАНИЙ И СООРУЖЕНИЙ

3. СОСТАВ И ОФОРМЛЕНИЕ МАТЕРИАЛОВ ОБСЛЕДОВАНИЙ

4. СОСТАВЛЕНИЕ И ОФОРМЛЕНИЕ РАБОЧИХ ЧЕРТЕЖЕЙ

5. СОСТАВЛЕНИЕ И ОФОРМЛЕНИЕ СМЕТНОЙ ДОКУМЕНТАЦИИ

6. СОСТАВЛЕНИЕ И ОФОРМЛЕНИЕ ПРОЕКТА ОРГАНИЗАЦИИ РЕМОНТНЫХ РАБОТ

7. СОГЛАСОВАНИЕ И УТВЕРЖДЕНИЕ ПРОЕКТНО-СМЕТНОЙ ДОКУМЕНТАЦИИ

8. КОНТРОЛЬ КАЧЕСТВА, ТЕХНИЧЕСКИЙ НАДЗОР ЗА ПРОИЗВОДСТВОМ РАБОТ ПО КАПИТАЛЬНОМУ РЕМОНТУ И ПРИЕМКЕ В ЭКСПЛУАТАЦИЮ ЗДАНИЙ ПОСЛЕ ИХ РЕМОНТА

ПРИЛОЖЕНИЕ 1 ПЕРЕЧЕНЬ РЕМОНТНО-СТРОИТЕЛЬНЫХ РАБОТ ПО КАПИТАЛЬНОМУ РЕМОНТУ ЗДАНИЙ И СООРУЖЕНИЙ

ПРИЛОЖЕНИЕ 2 НОРМАТИВНЫЙ СРОК СЛУЖБЫ ЗДАНИЙ, СООРУЖЕНИЙ И ИХ КОНСТРУКТИВНЫХ ЭЛЕМЕНТОВ

ПРИЛОЖЕНИЕ 3 ОПИСЬ РАБОТ НА РЕМОНТ ЗДАНИЙ И СООРУЖЕНИЙ

ПРИЛОЖЕНИЕ 4

ПРИЛОЖЕНИЕ 5 МАРКИ ОСНОВНЫХ КОМПЛЕКТОВ ЧЕРТЕЖЕЙ

ПРИЛОЖЕНИЕ 6 Пример оформления титульного листа рабочей документации по капитальному ремонту зданий и сооружений.

ПРИЛОЖЕНИЕ 7 Пример оформления второго листа текстового материала «Содержание».

ПРИЛОЖЕНИЕ 8 Пример заполнения основных надписей на чертежах.

ПРИЛОЖЕНИЕ 9 Пример оформления первого листа расчетов

ПРИЛОЖЕНИЕ 10 Пример оформления первого листа пояснительной записки «Заключения» об инженерно-геологических условиях

ПРИЛОЖЕНИЕ 11 Пример оформления листа «Содержание» материалов обследований оснований фундамента

ПРИЛОЖЕНИЕ 12 Пример оформления первого листа пояснительной записки «Заключение» по определению прочности бетона

ПРИЛОЖЕНИЕ 13 Пример оформления листа «Содержание» материалов испытании бетона

ПРИЛОЖЕНИЕ 14 Примеры оформления основных надписей на чертежах комплектов ОБМ

ПРИЛОЖЕНИЕ 15

ПРИЛОЖЕНИЕ 16 Пример оформления листа «Содержание» материалов определения прочности кладки кирпичных стен

ПРИЛОЖЕНИЕ 17 Пример оформления первого листа пояснительной записки «Заключение» о планово-высотной съемке подкрановых конструкций

ПРИЛОЖЕНИЕ 18 Пример оформления листа «Содержание» материалов планово-высотной съемки подкрановых конструкций

ПРИЛОЖЕНИЕ 19 Перечень стандартов, требования которых обязательны при выполнении обмерных, обследовательских и рабочих чертежей для капитального ремонта зданий и сооружений

ПРИЛОЖЕНИЕ 20 Перечень стандартов Единой системы конструкторской документации (ЕСКД), применяемых при выполнении рабочих чертежей зданий, сооружений, строительных конструкций и изделий

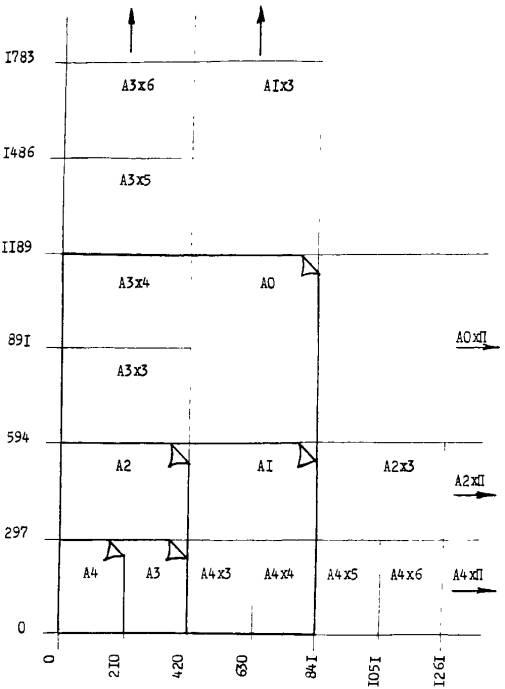

ПРИЛОЖЕНИЕ 21 ГОСТ 2.301-68

ПРИЛОЖЕНИЕ 22 Пример оформления титульного листа объектной сметы.

ПРИЛОЖЕНИЕ 23 Пример оформления титульного листа локальной сметы.

ПРИЛОЖЕНИЕ 24 Пример оформления титульного листа проекта организации ремонтных работ.

ПРИЛОЖЕНИЕ 25 АКТ освидетельствования скрытых работ

ПРИЛОЖЕНИЕ 26 АКТ промежуточной приемки ответственных конструкций

СПИСОК ЛИТЕРАТУРЫ

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Во время эксплуатации строительных конструкций происходит их физический износ, который зависит от многих факторов.

1.2. Причинами преждевременного износа являются неправильная эксплуатация строительных конструкций и отсутствие надзора за ними. В связи с этим в конструкциях накапливаются всевозможные дефекты, повреждения и деформации, отрицательно влияющие на их нормальную эксплуатацию и требующие трудоемких работ по восстановлению.

1.3. Капитальному ремонту должны предшествовать обмерно-обследовательские работы, целью которых является выявление дефектов, повреждений, деформаций, характера и причин их появления, всевозможных несовершенств конструкций и отдельных частей зданий.

1.4. В зависимости от характера дефектов, повреждений, деформаций и причин их появления выбирается метод их устранения и разрабатывается проектно-сметная документация на ремонтно-восстановительные работы.

1.5. Ремонт производственных зданий и сооружений представляет собой комплекс технических мероприятий, направленных на поддержание или восстановление первоначальных эксплуатационных качеств, как зданий и сооружений в целом, так и их отдельных частей.

1.6. Капитальный ремонт зданий и сооружений относится к сложным, часто более трудоемким, чем новое строительство, работам. Это объясняется стесненными условиями существующей застройки, отсутствием мест складирования строительных деталей и материалов, сложностью организации потока работ и размещения кранов требуемой грузоподъемности, выполнением ремонтных работ в условиях действующего производства.

1.7. Эффективность капитального ремонта во многом определяется величиной затрат на замену или восстановление существующих строительных конструкций и других частей здания, не дающих непосредственного прироста мощностей. Поэтому усилия проектировщиков при разработке документации на капитальный ремонт зданий и сооружений должны направляться на изыскание путей продления сроков службы существующих строительных конструкций с минимальными расходами материальных и трудовых ресурсов и с выполнением его в кратчайшие сроки, желательно без остановки основного производства.

1.8. Назначение капитального ремонта здания или сооружения производится по результатам технического обследования строительных конструкций с учетом их физического износа.

1.9. Стоимость обмерно-обследовательских работ и проектно-сметной документации устанавливается до начала проектирования капитального ремонта по договорным ценам.

1.10. Капитальный ремонт зданий и сооружений должен выполняться по проектам, отвечающим современному техническому уровню.

1.11. Устаревшие проекты должны перерабатываться проектными организациями с соответствующей оплатой этих работ за счет средств заказчика с целью доведения технического уровня документации до современных требований.

1.12. Ответственность за своевременное использование проектно-сметной документации лежит на заказчике.

1.13. Капитальному ремонту подлежат здания и сооружения, износ которых составляет не более 70 %.

1.14. Целью капитального ремонта является восстановление первоначальных или почти первоначальных технических и эксплуатационных качеств всего здания или его отдельных частей.

1.15. Стоимость капитального ремонта не должна превышать 70 % балансовой стоимости здания.

1.16. Капитальным ремонтом зданий и сооружений считается такой ремонт, при котором производится усиление или замена изношенных конструкций и элементов или замена их на более прочные и экономичные, улучшающие эксплуатационные возможности ремонтируемых объектов, за исключением полной замены основных конструкций, срок службы которых в данном объекте является наибольшим (каменные и бетонные фундаменты, все виды стен, колонн, опор эстакад и т.д.).

1.17. За счет средств, предусмотренных на капитальный ремонт, не могут производиться работы вызванные:

- изменением технологического назначения здания или сооружения;

- повышением нагрузок на междуэтажные перекрытия; установкой более тяжелого грузоподъемного оборудования; расширением проезжей части автомобильных дорог и т.д.

1.18. За счет амортизационных отчислений на капитальный ремонт зданий и сооружений могут производиться только те работы и затраты, которые предусмотрены в «Положении о проведении планово-предупредительного ремонта зданий и сооружений», утвержденном Госстроем СССР, а также затраты на проектно-сметные и изыскательские работы по всем мероприятиям, связанным с проведением капитального ремонта.

1.19. Ремонтные работы производственных зданий и сооружений подразделяются на текущие и капитальные.

1.20. К текущему ремонту относятся работы по систематическому и своевременному предохранению частей зданий и сооружений от преждевременного износа путем профилактических мероприятий и устранения мелких повреждений и неисправностей.

1.21. К капитальному ремонту производственных зданий и сооружений относятся работы, связанные с заменой изношенных конструкций или усилением деформированных и поврежденных конструкций и других частей здания. Перечень работ по капитальному ремонту приведен в приложении 1.

1.22. Капитальный ремонт производственных зданий и сооружений может быть комплексным, охватывающим здание или сооружение в целом, и выборочным, состоящим из ремонта отдельных конструкций здания, сооружения или отдельного вида инженерного оборудования.

1.23. Комплексный капитальный ремонт является основным видом ремонта. Он предусматривает одновременное восстановление всех изношенных или разрушенных элементов здания, инженерных коммуникаций, вентиляции, электрических сетей, благоустройство территории вокруг здания и т.д.

1.24. Выборочный капитальный ремонт производится в тех зданиях и сооружениях, которые в целом находятся в удовлетворительном состоянии, но отдельные конструктивные элементы и санитарно-техническое оборудование в них сильно изношены и нуждаются в полной или частичной замене. В первую очередь проводится ремонт тех конструкций и оборудования, неисправность которых угрожает сохранности остальных частей здания или сооружения.

1.25. Капитальный ремонт зданий и сооружений должен выполняться по проектно-сметной документации, разработанной проектным институтом.

1.26. Разработка проектно-сметной документации на капитальный ремонт должна выполняться с обязательным соблюдением действующих норм, правил техники безопасности и противопожарных требований, и, как правило, выполняться в одну стадию.

1.27. Целесообразность комплексного капитального ремонта определяется не только степенью износа, уровнем благоустройства и сроком службы, но и экономической эффективностью ремонта здания, которая зависит от степени использования существующих конструкций. Если стоимость ремонта выше, чем стоимость нового строительства, то такой ремонт экономически нецелесообразен. Оптимальное значение этого соотношения 0,5...0,8.

1.28. При разработке проекта капитального ремонта необходимо учитывать срок службы зданий и сооружений и их конструктивных элементов.

1.29. Срок службы зданий, сооружений и их конструктивных элементов бывает различен при разных условиях эксплуатации и зависит от сопротивляемости их материалов различным физическим воздействиям (см. приложение 2).

1.30. Нормативный срок службы зданий и сооружений, эксплуатирующихся в нормальных условиях, обычно составляет 60-100 лет, а зданий и сооружений, строительные конструкции которых подвергаются воздействию агрессивных сред - 30-45 лет. В действительности же промышленные здания нередко изнашиваются на 10-20 лет раньше нормативного срока, что приводит к большим затратам на преждевременный их ремонт.

1.31. Конструкции промышленных зданий выполняются из различных по прочности и долговечности материалов. Исходя из этого конструктивные элементы делятся на три группы:

- конструкции, не заменяемые в течение всего срока службы (фундаменты, кирпичные или каменные стены, железобетонные навесные панели, железобетонный каркас, железобетонные перекрытия и покрытия);

- конструкции, заменяемые при комплексном ремонте через 30-50 лет (деревянные перекрытия и покрытия, подкрановые конструкции, окна, двери, фонари, отмостки, полы, перегородки, вентиляция, внутренняя сантехника, электрика и т.д.);

- конструкции, заменяемые при выборочном и планово-предупредительном ремонте с интервалом 6-9 лет (кровля, отделочные работы, стыки панелей, ремонт фасадов, ремонт отмосток и т.д.).

1.32. Капитальный ремонт- это особый, наиболее сложный и трудоемкий вид строительных работ. Он отличается от нового капитального строительства, как технологией производства, так и проектными решениями, технологией проектирования, технико-экономическими показателями.

1.33. Обследовательские работы и разработка проектно-сметной документации для капитального ремонта зданий и сооружений в силу своей специфики требуют особой квалификации специалистов, т.к. приходится иметь дело с существующими зданиями, построенными в разное время и имеющими специфические для каждого периода строительства особенности (архитектурные, объемно-планировочные, конструктивные). Особую сложность представляют диагностика состояния конструкций, их повреждений и деформаций, прогнозирование опасности повреждений, выбор оптимальных методов по их устранению (укрепление и усиление существующих конструкций, замена отдельных конструктивных элементов и т.д.).

2. СОСТАВЛЕНИЕ И ОФОРМЛЕНИЕ ПРОЕКТНО-СМЕТНОЙ ДОКУМЕНТАЦИИ ДЛЯ КАПИТАЛЬНОГО РЕМОНТА ЗДАНИЙ И СООРУЖЕНИЙ

2.1. Для разработки проектно-сметной документации на ремонт строительных конструкций необходимо выполнить обмерно-обследовательские работы с целью определения в натуре действительного состояния и степени износа всех частей здания.

2.2. Обследование строительных конструкций зданий и сооружений рекомендуется проводить в соответствии с «Руководством по инженерно-техническому обследованию, оценке качества и надежности строительных конструкций зданий и сооружений». РТМ 1652-9-89.

2.3. В проектно-сметной документации на капитальный ремонт следует учитывать стесненные условия выполнения строительно-монтажных работ, способы усиления конструкций зданий и сооружений, сокращение трудозатрат, применение индустриальных приемов выполнения ремонтных работ и требования действующих норм и стандартов СПДС.

2.4. При разработке проекта усиления строительных конструкций необходимо учитывать следующие основные требования:

- обеспечение надежности работы, как усиленных конструкций, так и всего здания в процессе его дальнейшей эксплуатации;

- производство работ по усилению и наиболее сжатые сроки и без остановки основного технологического производства;

- быстрое и экономное изготовление и монтаж элементов усиления с минимальными затратами труда и т.д.

2.5. Одним из способов усиления строительных конструкций является снижение величины нагрузок, что является наиболее экономичным, так как позволяет, не производя усиления конструкции обеспечить ее дальнейшую эксплуатацию.

Это может быть достигнуто путем:

- замены тяжелого утеплителя (например, шлака) более легким (минераловатные плиты повышенной жесткости, применение которых позволит выполнять кровлю без цементно-песчаной выравнивающей стяжки);

- увеличения габаритов сближения мостовых кранов постановкой на краны удлинительных буферных устройств;

- ограничения грузоподъемности мостовых кранов, если это возможно по условиям эксплуатации.

2.6. При разработке рабочих чертежей по усилению конструкций должны учитываться конкретные условия, т.е.:

- состояние усиливаемой конструкции;

- характер загружения;

- возможность выполнения того или иного способа усиления;

- габариты конструкции.

2.7. Учет пространственной работы каркаса и знание действительного напряженного состояния конструкций позволяют правильно решить вопрос усиления с минимальными затратами.

2.8. Вопрос об усилении или полной замене конструкции решается в каждом конкретном случае путем технико-экономических обоснований.

2.9. Для усиления обычно применяется тот материал, из которого выполнена конструкция. Однако во многих случаях железобетонные конструкции усиливают металлом, а металлические - железобетоном (например, металлические балки и колонны, подверженные сильной коррозии - железобетоном). Каменные конструкции часто усиливают железобетонными и штукатурными рубашками или металлическими обоймами и тяжами, деревянные конструкции - металлом.

2.10. Способы усиления могут быть классифицированы по нескольким признакам.

По условиям производства работ:

- усиление конструкций находящихся под нагрузкой;

- усиление конструкций с частичной разгрузкой;

- усиление конструкций с частичным демонтажем.

2.11. Наиболее целесообразно усиливать конструкции под нагрузкой, так как при этом не надо затрачивать дополнительные средства на устройство временных опор, на разборку и последующее восстановление ограждающих конструкций и на другие мероприятия, связанные с уменьшением нагрузки, воспринимаемой конструкцией.

2.12. Усиление с частичной разгрузкой применяют с целью уменьшения усилия в перегруженных элементах конструкций или имеющих повреждения.

2.13. Усиление с частичным демонтажем применяют при замене отдельных элементов конструкции из-за дефектов или их малой несущей способности.

2.14. По конструктивным признакам способы усиления можно разделить на три вида:

- усиление с изменением статической схемы или мест передачи нагрузки;

- усиление с изменением сечения элементов существующей конструкции путем добавления новых элементов;

- усиление комбинированным методом, при котором изменяется конструктивная схема конструкции и увеличивается сечение отдельных элементов.

2.15. При усилении конструкций с разгрузкой достигается совместная работа усиливаемой конструкции и элемента усиления. Такое усиление достигается путем изменения статической схемы конструкции или путем создания преднапряжений в элементах усиления. Изменение статической схемы обеспечивается введением дополнительных опор, связей, преднапряженных устройств и образованием промежуточных шарниров, в том числе и пластических в статически неопределимых системах.

2.16. Усиление конструкций преднапряжением обычно выполняется под нагрузкой и не требует остановки производства.

2.17. При усилении конструкций изменением ее конструктивной схемы можно регулировать напряжения в ней путем перераспределения усилий. При этом всегда можно добиться наиболее рациональной работы конструкции при любой нагрузке и при любой ее сложности.

2.18. Самым распространенным способом усиления строительных конструкций является способ увеличения сечений элементов и усиления узлов их сопряжений, который применяется при невозможности уменьшения эксплуатационных нагрузок и нецелесообразности изменения конструктивной схемы конструкции.

2.20. Замену конструкций покрытий, пришедших в негодность, следует производить новыми более легкими конструкциями, для чего широко применяют легкие металлические конструкции в сочетании с профилированным оцинкованным настилом и эффективными утеплителями.

2.21. При выборе наиболее рационального метода усиления железобетонных конструкций необходимо установить ее конструктивную схему и напряженно-деформированное состояние от действующих нагрузок в момент усиления.

2.22. Метод усиления железобетонных конструкций с сохранением неизменной первоначальной конструктивной схемы заключается в увеличении несущей способности существующих конструкций путем устройства различного рода обойм, рубашек, наращивании с добавлением, при необходимости, арматуры. При этом методе необходимо применять бетон и раствор на расширяющемся цементе с мелким заполнителем - фракции не более 15 мм.

2.23. При усилении железобетонных неповрежденных конструкций в условиях действующего производства целесообразно применять метод усиления путем изменения их первоначальной конструктивной схемы: устройством дополнительных промежуточных упругих и жестких опор, регулировочных натяжных и распорных конструкций. Этот метод прост в исполнении, удобен, рационален, т.к. заключается в обычном монтаже изготовленных в стационарных условиях указанных дополнительных конструкций.

2.24. При замене подкрановых конструкций необходимо широко использовать наиболее прогрессивные конструкции:

- бистальные перфорированные балки, выполняемые из прокатных профилей путем зигзагообразной резки стенки с последующим совмещением и сваркой зубьев;

- сварные балки с гофрированной стенкой;

- прокатные двутавровые балки с параллельными гранями полок.

2.25. При замене ограждающих деревянных конструкций покрытия, как правило, возникает необходимость постановки дополнительных пространственных связей по несущим конструкциям, так как в покрытиях с деревянными ограждающими конструкциями обычно связи по фермам отсутствуют. Такие конструкции выполнялись сплошными без зазоров между собой (доски укладывались на ребро и сшивались между собой гвоздями).

2.26. При усилении или замене отдельных элементов конструкций следует серьезное внимание уделять вопросу обеспечения общей устойчивости конструкций и здания в целом и в необходимых случаях предусматривать установку дополнительных связей и креплений.

2.27. В состав проектно-сметной документации для капитального ремонта зданий и сооружений входят:

- обмерно-обследовательские чертежи и пояснительная записка со всеми приложениями по обследованию;

- описи работ на ремонт зданий или сооружений;

- задание на разработку проектно-сметной документации для капитального ремонта строительных конструкций;

- рабочие чертежи, разрабатываемые в соответствии с требованиями стандартов СПДС и настоящего Руководства;

- сметная документация, составляемая в порядке установленном СНиП 1.02.01-85;

- ведомости объемов строительных и монтажных работ по ГОСТ 21.111-84;

- ведомости потребности в материалах, составляемые по видам строительных и монтажных работ по ГОСТ 21.109-80;

- проект организации ремонтных работ.

2.28. Описи работ на ремонт зданий и сооружений включают в себя работы, неохваченные рабочими чертежами (ремонт штукатурки, полов, отдельных участков стен и перегородок, кровли, окон, дверей, ворот и т.д.).

2.29. Опись работ должна составляться представителем проектной организации совместно с представителем заказчика и подписана обеими сторонами.

2.30. Форма описи работ приведена в приложении 3.

2.31. Проектно-сметная документация на капитальный ремонт зданий и сооружений должна разрабатываться в соответствии с заданием, выданным заказчиком, и договором.

2.32. Задание на разработку проектно-сметной документации для капитального ремонта зданий и сооружений составляется заказчиком с участием проектной организации по форме, приведенной в приложении 4. Задание является неотъемлемой частью договора.

2.33. Вместе с заданием заказчик выдает проектной организации следующие исходные данные:

- обмерные чертежи (если они отсутствуют, то в задании указывается о необходимости их выполнения);

- схематический план расположения грузоподъемных кранов и грузоподъемных механизмов с их характеристиками;

- сертификаты на стальные конструкции (при отсутствии производится отбор образцов и их испытание);

- паспорта на сборные железобетонные конструкции;

- рабочие чертежи первоначального проекта и после реконструкции или капитального ремонта;

- исполнительные схемы монтажа конструкций;

- материалы по ранее проведенным обследованиям (если материалы обследований выполнены более трех лет назад, то в задание включают обследование строительных конструкций).

2.34. Проектно-сметная документация передается заказчику проектной организацией в сроки, предусмотренные графиком, прилагаемым к договору (дополнительному соглашению).

2.35. При разработке проектно-сметной документации на капитальный ремонт зданий и сооружений необходимо руководствоваться нормативными актами и документами по проектированию, в том числе:

- государственными стандартами по проектированию и строительству;

- нормами технологического и строительного проектирования;

- общесоюзными строительными каталогами сборных железобетонных, металлических, деревянных и асбестоцементных конструкций и изделий для всех видов строительства и территориальными каталогами типовых строительных конструкций и изделий для промышленного и жилищно-гражданского строительства, утвержденными Госстроем СССР;

- положением о проведении планово-предупредительного ремонта производственных зданий и сооружений, утвержденным Госстроем СССР 29 декабря 1973 г. 279, и настоящим Руководством.

2.36. При разработке проектов по капитальному ремонту необходимо обеспечивать реализацию достижений науки, техники и передового отечественного и зарубежного опыта, с тем чтобы добиться снижения материалоемкости, трудоемкости, сокращения сроков и стоимости восстановительных работ за счет использования легких несущих и ограждающих конструкций, высокой технологичности конструктивных решений, внедрения прогрессивных изделий, материалов и т.д.

2.37. В состав проектно-сметной документации на комплексный капитальный ремонт зданий и сооружений должны входить: пояснительная записка, рабочие чертежи основных комплектов по маркам в соответствии с государственными стандартами СПДС и другая документация, предусмотренная требованиями СНиП 1.02.01-85.

2.38. В проектных решениях необходимо отразить:

- принципиальные решения по усилению или замене строительных конструкций, вентиляции, отопления и других частей здания или сооружения;

- мероприятия по электро-, взрыво и пожаробезопасности;

- мероприятия по защите строительных конструкций от коррозии,

2.39. Изменения и дополнения в проекты и сметы может вносить только разработавшая их проектная организация с согласованием с заказчиком.

2.40. Проектно-сметная документация делится на комплекты по основным видам строительных и специальных работ, которым присваиваются буквенные условные обозначения - марки основных комплектов рабочих чертежей в соответствии ГОСТ 21.101-79 и приложения 5 настоящего Руководства.

2.41. Заказчик несет ответственность перед проектной организацией за несвоевременное представление в требуемом объеме и в установленные по договору сроки исходных материалов для проектирования, а также за их качество.

2.42. Проектная организация, разрабатывающая проектно-сметную документацию, несет ответственность перед заказчиком за качество проектирования, правильное определение сметной стоимости ремонта и за обеспечение выполнения этих работ в сроки, установленные договором.

2.43. Государственные, отраслевые и республиканские стандарты, чертежи типовых конструкций, изделий и узлов, на которые имеются ссылки в разработанной проектно-сметной документации, а также типовые проекты временных сооружений в состав рабочей документации не входят и проектной организацией заказчику не представляются.

2.44. Проектно-сметная документация на капитальный ремонт должна выдаваться заказчику, как правило, в сброшюрованном виде в папках совместно с материалами обследований в трех экземплярах, а объектные и локальные сметы, чертежи металлических конструкций (КМ), технологических трубопроводов, воздуховодов - в четырех экземплярах.

2.45. Папка должна иметь титульный лист, на котором указывают:

- наименование проектной организации;

- наименование объекта;

- наименование папки (книги).

Титульный лист пояснительной записки подписывают главный инженер института, главный инженер проекта, руководитель мастерской (отдела). Пример оформления титульного листа приведен в приложении 6.

2.46. После титульного листа помещают «Содержание» (приложение 7), затем пояснительную записку, приложения и чертежи.

2.47. На листе «Содержание» в нижнем правом углу помещается «Основная надпись» по форме 3 ГОСТ 21.103-78.

2.48. На последующих листах текстовых документов применяют форму 4. При двусторонней печати следует применять форму 4а ГОСТ 21.103-78.

2.49. На листах основного комплекта рабочих чертежей в правом нижнем углу помещают «Основную надпись» по форме 1 ГОСТ 21.103-78. Пример заполнения «Основной надписи» указан в приложении 8.

2.50. Приложения помещают после записки. Каждое приложение должно начинаться с нового листа (страницы) с указанием в верхнем правом углу слова «приложение» и иметь тематический заголовок и «Основную надпись» по форме 3, а последующие листы по форме 4 (4а) ГОСТ 21.103-78.

2.51. Если в одном документе несколько приложений, то их нумеруют арабскими цифрами, например: ПРИЛОЖЕНИЕ 1, ПРИЛОЖЕНИЕ 2 и т.д.

2.52. Содержание каждого приложения, при необходимости, разбивают на разделы, содержащие пункты, нумеруемые отдельно по каждому приложению.

2.53. В тексте документа при наличии приложений должны быть ссылки на эти приложения.

2.54. При оформлении расчетов в основной надписи заглавного листа помещают подпись одного из составителей расчетов, а остальные подписывают расчет на последнем листе. Пример оформления первого листа расчетов приведен в приложении 9. На последующих листах расчетов применяют форму 4 по ГОСТ 21.103-78.

2.55. На последнем листе расчетов указывается характер участия в составлении расчетов, например: расчет подкрановых балок выполнен инженером I кат. В.И. Петровым, расчет конструкций покрытия выполнен вед. инженером И.И. Ивановым.

2.56. В конце текстового документа должен быть приведен перечень литературы, нормативно-технической и другой документации, которая была использована при его составлении.

2.57. Все графические материалы (схемы, графики, диаграммы, фотографии и т.д.), поясняющие текстовой материал, следует именовать рисунками (рис. 1, рис. 2 и т.д.).

2.58. К графическим материалам относят: изображения изделий, схемы, графики, диаграммы и др., в том числе выполненные в виде фотоснимков с натуры. Для удобства пользования документом их располагают по тексту.

2.59. Текстовой материал выполняют на отдельных листах формата А4. Для отдельных текстовых документов допускается применение листов формата A3.

2.60. Текстовые материалы выполняются, как правило, машинописным способом. Отдельные слова, формулы, условные знаки вписываются черной тушью.

2.61. Текст должен быть кратким, четким и не допускать различных толкований.

2.62. Каждый раздел текстового материала должен начинаться с нового листа.

2.63. Нумерация текстового материала, при наличии «Титульного листа» проставляется с заглавного листа в графе «Лист» (стр.) с цифры 2.

2.64. Оформление текстовых документов, в том числе таблиц, рисунков, приложений, а также ссылки на них должны соответствовать требованиям ГОСТ 2.105-79 и ГОСТ 1.5-85.

2.65. В текстовых материалах при ссылках на листы основных комплектов чертежей, указывают полное обозначение основного комплекта и номер листа, например: см. чертеж 374-6-КМ, лист 7, см. чертеж 374-6-АС, лист 3 и т.д.

3. СОСТАВ И ОФОРМЛЕНИЕ МАТЕРИАЛОВ ОБСЛЕДОВАНИЙ

3.1 Обследовательские работы позволяют объективно и своевременно выявить необходимость ремонтных работ и тем самым рационально и экономно расходовать средства на эксплуатацию зданий в течение заданного срока их службы.

3.2 Надежность зданий в процессе технической эксплуатации поддерживается путем своевременного возобновления защитных покрытий, замены или усиления ослабленных элементов конструкций и отдельных частей здания.

3.3 Все обследовательские материалы должны быть оформлены в соответствии с требованиями стандартов СПДС и ЕСКД.

3.4 Материалы обследования должны содержать весь комплекс обследовательских работ по строительным конструкциям и другим частям в целом по зданию или сооружению и включать в себя следующее:

- заключение об инженерно-геологических условиях оснований фундаментов;

- заключение по определению прочности бетона в железобетонных конструкциях;

- заключение по определению прочности кладки стен;

- данные по испытанию образцов стали, отобранных из стальных конструкций;

- заключение о планово-высотной съемке конструкций зданий;

- проверочные расчеты по несущей способности строительных конструкций;

- обмерные и обследовательские чертежи.

3.5 Завершающим этапом в оформлении материала по обследованиям является техническое заключение, которое составляется на основании всех данных, полученных по результатам всего комплекса обследований, испытаний материалов и проверочных расчетов строительных конструкций. Обобщающими данными обследований являются рекомендации по выполнению тех или иных мероприятий по восстановлению эксплуатационных качеств строительных конструкций или замене конструкций на более долговечные.

3.6 Обследование строительных конструкций должно выполняться в соответствии «Руководством по инженерно-техническому обследованию, оценке качества и надежности строительных конструкций зданий и сооружений» РТМ 1652-9-89, выполненных институтом Проектнииспецхиммаш.

3.7 Заключение об инженерно-геологических условиях оснований фундаментов составляется на основании изучения природных условий промплощадки по фондовым материалам и на основании выполнения комплекса инженерно-геологических работ по обследованию грунтов оснований непосредственно под подошвой фундаментов в отрытых шурфах.

3.8. Заключение об инженерно-геологических условиях оснований фундаментов прилагается после всех текстовых материалов основного Заключения и оформляется по ниже приведенному порядку.

3.8.1. На первом листе текстового материала указывают наименование объекта и наименование документации. В верхнем правом углу листа указывается номер приложения в соответствии с текстом основного Заключения. В нижнем правом углу помещается «Основная надпись» по форме 3 ГОСТ 21.103-78. Пример оформления первого листа приведен в приложении 10.

3.8.2. На втором листе текстового материала помещают «Содержание». Пример оформления второго листа приведен в приложении 11.

3.8.3. Результаты лабораторных испытаний грунта, отобранного из-под подошвы фундаментов, представляются в виде таблиц и карточек по установленной форме.

3.8.4. Остальные материалы представляются в приложениях к записке по аналогии с п.п. 2.51...2.53.

3.8.5. Тип грунтов, их мощность, глубина заложения и наличие воды указывают на чертежах фундаментов в специальных колонках рядом с фундаментами.

3.9. Заключение по определению прочности бетона железобетонных конструкций составляется на основании механических испытаний или ультразвуковым импульсным методом, камеральной обработки полевых данных и определения прочности бетона конструкции в местах испытаний и оформляется по ниже приведенному порядку.

3.9.1. На первом листе текстового материала указывают наименование объекта и наименование документации. В верхнем правом углу листа указывается номер приложения в соответствии с текстом основного Заключения. В нижнем правом углу помещается «Основная надпись» по форме 3 ГОСТ 21.103-78. Пример оформления первого листа приведен в приложении 12.

3.9.2. На втором листе текстового материала помещают «Содержание». Пример оформления второго листа приведен в приложении 13.

3.9.3. Остальные материалы представляются в приложениях к записке по аналогии с п.п. 2.51...2.53.

3.9.4. Графическая часть оформляется на чертежах формата A1, А2, A3 в виде схематических планов перекрытий или покрытия, на которых указывают места испытаний бетона, обозначенных цифрами, начиная слева направо, сверху вниз. Графическая часть сопровождается «Основной надписью» в соответствии с ГОСТ 21.103-78. Пример заполнения «Основной надписи» приведен в приложении 14.

3.10. Прочностные характеристики оформляются в виде таблиц на листах формата А4. В верхнем правом углу пишется порядковый номер приложения, а в нижнем правом углу - обозначение документа по форме 4 или 4а ГОСТ 21.103-78.

3.11. Заключение по определению прочности кладки кирпичных стен здания составляется на основании поверхностного или сквозного прозвучивания кладки ультразвуковым прибором и камеральной обработки полевых данных, определения прочности кладки в местах прозвучивания и оформляется по ниже приведенному порядку.

3.11.1. На первом листе текстового материала указывают наименование объекта и наименование документации. В верхнем правом углу листа пишется номер приложения в соответствии с текстом основного Заключения. В нижнем правом углу помещается «Основная надпись» по форме 3 ГОСТ 21.103-78. Пример оформления первого листа приведен в приложении 15.

3.11.2. На втором листе текстового материала помещается «Содержание». Пример оформления второго листа приведен в приложении 16.

3.11.3. Остальные материалы представляются в приложениях к записке по аналогии с п.п. 2.51...2.53.

3.11.4. Графическая часть оформляется на листах формата A1, А2, A3 в виде схематического плана здания, на котором указываются участки прозвучивания и прочности кладки кирпичных стен. Листы графической части оформляются основной надписью в соответствии с ГОСТ 21.103-78. Пример заполнения «Основной надписи» приведен в приложении 14.

3.12. Заключение о планово-высотной съемке подкрановых и других строительных конструкций составляется на основании планово-высотной съемки и построения продольных профилей, профилей планового положения и оформляется по нижеприведенному порядку.

3.12.1. На первом листе текстового материала указывается наименование объекта и наименование документации. В верхнем правом углу листа пишется номер приложения в соответствии с текстом основного Заключения. В нижнем правом углу помещается «Основная надпись» по форме 3 ГОСТ 21.103-78. Пример оформления первого листа приведен в приложении 17.

3.12.2. На втором листе текстового материала помещают «Содержание». Пример оформления второго листа приведен в приложении 18.

3.12.3. Остальные материалы представляются в приложениях к записке по аналогии с п.п. 2.51...2.53.

3.12.4. Графическая часть (схема, цеха с нанесением осей, базисов, стенных реперов; схема нивелирного хода; продольные профили и профили планового положения) оформляются на отдельных листах формата A1, A2, A3.

На продольных профилях указываются:

- отметки низа ферм, верха подкрановых балок, головки рельса, консолей колонн, пола у колонн;

- разность отметок верха головки рельса на соседних колоннах вдоль кранового пути;

- разность отметок рельсов на соседних колоннах в поперечном направлении;

- обозначение осей и расстояния между ними.

На профилях планового положения указываются:

- паспортный пролет крана;

- фактическое расстояние между осями рельсов в каждом створе колонн;

- расстояние от базиса до оси головки рельса и подкрановой балки;

- разность расстояний между осями балки и головки рельса;

- расстояние между осью головки рельса и внутренней гранью колонны.

3.12.5. Все графические материалы оформляются «Основной надписью» в соответствии с ГОСТ 21.103-78. Пример заполнения «Основной надписи» приведен в приложении 14.

ОФОРМЛЕНИЕ ОБМЕРНЫХ ЧЕРТЕЖЕЙ

3.13. Обмерные чертежи выполняются по эскизным чертежам (крокам), на которых наносятся все размеры, снятые с натуры.

3.14. В состав обмерных чертежей должны входить:

- планы здания, продольные и поперечные разрезы, фасады;

- планы колонн и связей по ним, подкрановых балок и тормозных конструкций;

- планы расположения элементов конструкций перекрытия, покрытия и связей по ним, с указанием мест вскрытий;

- конструкции ферм, балок и узлы сопряжений отдельных конструкций;

- план расположения шурфов и конструкций фундаментов.

3.15. При оформлении обмерных чертежей планы зданий и сооружений должны располагаться длинной стороной вдоль горизонтальной стороны листа в положении, принятом на генеральном плане, или с поворотом по отношению к этому положению в соответствии с черт. 3 ГОСТ 21.101-79.

3.16. Для ориентировки положения здания, сооружения и их конструктивных элементов на чертежах указываются разбивочные оси без конкретной привязки их к конструкциям.

3.17. Планы зданий или сооружений выполняются в зависимости от сложности их планировки, геометрических размеров в масштабах 1:50, 1:100, 1:200.

3.18. При больших габаритах зданий или сооружений, не помещающихся на одном чертеже, производят их членение в соответствии с черт. 6 ГОСТ 21.101-79.

3.19. В примечаниях к чертежу планов необходимо указывать:

- абсолютную отметку, принятую за ноль;

- материалы стен и столбов;

- размеры даны с учетом штукатурки или без нее;

- с какой стороны и какие участки стен оштукатурены или облицованы и т.д.

3.20. На планах необходимо указать линии разрезов с нумерацией и ссылкой на лист, где они изображены.

3.21. Продольные и поперечные разрезы выполняются на отдельных листах в масштабах 1:50, 1:100. Узлы - 1:10, 1:20 и 1:50.

3.22. На разрезах обозначают основные конструкции:

- колонны, стены, элементы конструкций перекрытий и покрытий, фундаментов стен и колонн (по вскрытым шурфам);

- узлы сопряжений отдельных конструктивных элементов со сквозной нумерацией и ссылками на листы, где они изображены;

- оси здания.

3.23. Фрагменты, разрезы, виды, номера вскрытий, сечения и узлы на чертежах должны располагаться в последовательности их нумерации слева чертежа направо и сверху вниз.

3.24. Фасады выполняются в масштабах 1:50, 1:100 и 1:200. На фасадах должны быть указаны типы окон, перемычек и панелей, отметки или высотные размеры.

3.25. План расположения шурфов выполняется в масштабах 1:100, 1:200, 1:400, чертежи фундаментов - 1:20, 1:50.

3.26. На плане расположения шурфов указываются вскрытые шурфы с нумерацией их слева чертежа направо, сверху вниз и оси здания.

3.27. Отдельно вычерчивается план конкретного фундамента во вскрытом шурфе, на котором указываются необходимые размеры и места разрезов и видов. На планах, разрезах и видах указываются все необходимые размеры, примыкающие конструкции, материал фундамента и его прочность, все имеющиеся дефекты.

3.28. Рядом с разрезом по фундаменту со стороны проходки шурфов вычерчиваются колонки, в которых дается описание грунтов сверху вниз, указывается их мощность, глубина залегания и наличие грунтовых вод.

3.29. План колонн и связей выполняется в масштабе 1:50, 1:100 и 1:200. Колонны и связи - 1:20. Сечения, виды и отдельные узлы - 1:5, 1:10.

3.30. На плане колонн и связей указываются:

- маркировка колонн и связей по типам;

- узлы сопряжений подкрановых конструкций, элементов перекрытий и покрытий с колоннами;

- места вскрытий в железобетонных колоннах, для определения их армирования;

- места отбора образцов стали из металлических колонн.

Колонны и связи, имеющие одинаковую конфигурацию и состав сечений, объединяются одной маркой.

3.31. На чертежах колонн должны быть все необходимые размеры, указаны места изменения сечений. В стальных колоннах показываются заклепки, болты и сварные швы, указываются диаметр заклепок и болтов с расстояниями между ними, высота и длина сварных швов.

3.32. На чертежах узлов колонн и связей указываются сечения элементов колонн и связей, диаметр и вид арматуры в железобетонных колоннах и все необходимые размеры.

3.33. План подкрановых балок и тормозных конструкций выполняется в масштабах 1:100, 1:200. Обмерные чертежи подкрановых балок, ферм и тормозных конструкций - 1:20, 1:50; виды, сечения и отдельные узлы - 1:5, 1:10.

3.34. На плане расположения элементов подкрановых конструкций указываются разбивочные оси здания, маркируют по типам сечений и конфигурации подкрановые балки и тормозные конструкции, маркируются все узлы сопряжений, указываются ссылки на листы, где изображены конструкции, детали и узлы.

3.35. На планах расположения элементов подкрановых конструкций указываются места отбора образцов стали с их маркировкой.

3.36. На чертежах подкрановых балок указываются все габаритные размеры, узлы крепления балок к колоннам, рельсы и их крепления, на чертежах железобетонных балок указываются диаметр и количество арматуры в сечении, на чертежах стальных балок расстояния между ребрами жесткости, заклепками или болтами и их диаметр, высота и длина сварных швов, сечения элементов и т.д.

3.37. Планы расположения элементов конструкций междуэтажных и чердачных перекрытий выполняются в масштабах 1:50, 1:100, 1:200, узлы и детали 1:10, 1:20.

3.38. На планах расположения элементов конструкций перекрытий наносятся места вскрытий в конструкциях и маркируются узлы сопряжения элементов конструкций между собой, с колоннами и стенами. На чертежах сечений, узлов и деталей указываются все размеры, полный состав перекрытий, армирование железобетонных конструкций. Состав перекрытий указывается во флажке, выносимом над сечением.

3.39. Планы расположения элементов конструкций покрытия и связей выполняются в масштабах 1:100, 1:200, 1:400, разрезы - 1:50, 1:100, 1:200.

3.40. На планах расположения элементов конструкций покрытий и разрезах указываются:

- разбивочные оси здания;

- элементы конструкций с их маркировкой - горизонтальные и вертикальные связи, распорки, прогоны с расстояниями между ними, стропильные и подстропильные фермы и балки;

- узлы сопряжений;

- места отбора проб стали для испытаний с их маркировкой.

Все элементы конструкций маркируются по типу сечений или армирования. В таблице, расположенной на листе плана указывают сечения прогонов, распорок и других элементов, не требующих отдельного изображения, и ссылку на листы с изображением конструкций ферм, связей, балок и т.п.

3.41. Обмерные чертежи элементов конструкций покрытия (ферм, балок) выполняются в масштабах 1:20, 1:50 или в виде геометрической схемы с вычерчиванием отдельных узлов в масштабах 1:5, 1:10.

3.42. На чертежах ферм и балок должны быть показаны размеры панелей ферм, сечения элементов поясов и решеток, толщина фасонок и прокладок, высота и длина сварных швов, диаметр и шаг заклепок и болтов металлических ферм и балок, армирование железобетонных балок, поясов и решеток ферм.

3.43. План кровли выполняется в масштабах 1:100, 1:200, 1:400. На плане указываются места вскрытий и необходимые привязки всех выступающих частей здания выше кровли. Детали вскрытий изображают в масштабах 1:10, 1:20.

3.44. В деталях вскрытий кровли подробно расписывается состав кровли, толщины слоев, наименование материала и его плотность.

ОФОРМЛЕНИЕ ЧЕРТЕЖЕЙ ОБСЛЕДОВАНИЙ

3.45. Чертежи обследований выполняются по эскизным чертежам (крокам), на которых наносят все обнаруженные дефекты, повреждения и деформации строительных конструкций.

3.46. В комплект чертежей обследований должны входить чертежи с указаниями мест и характера дефектов и повреждений фундаментов, фасадов, колонн и связей, подкрановых балок и тормозных конструкций, элементов перекрытий и покрытий, кровли и т.д.

3.47. При оформлении чертежей обследований все элементы здания и сооружения должны располагаться на листах в том положении, как и на обмерных чертежах.

3.48. Чертежи фундаментов с указанием дефектов повреждений выполняются на листах формата A1, А2, A3 в масштабах 1:20, 1:50 для разрезов и 1:100, 1:200 для схематических планов.

3.49. Места и характер повреждений указываются на разрезах фундаментов.

3.50. Дефекты и повреждения стен указывают на чертежах фасадов и разверток стен, выполняемых на листах форматов A1, A2, A3 в масштабе 1:100.

3.51. Принятые условные обозначения, не учтенные ГОСТом, помещают в правой нижней части листа над примечаниями или на листе общих данных.

3.52. Величины отклонения колонн от вертикали, осадки (просадки) колонн указывают на планах колонн, выполняемых в масштабах 1:100, 1:200, 1:400 на листах формата A1, A2, A3 и т.д. Стрелками указывают направление отклонения колонн, а цифры над стрелками - величину их отклонения или осадку (просадку).

3.53. Дефекты элементов или узлов колонны указывают на схематичном чертеже колонны, на котором для ориентировки всех элементов маркируется каждый узел колонны. Эскизное изображение дефекта элемента или узла с подробным описанием характера повреждения, метода его устранения (или ссылка на лист комплекта рабочих чертежей), ориентировка колонны по осям здания указывается в соответствующих графах дефектной ведомости.

3.54. Чертежи подкрановых балок, тормозных конструкций с указанием дефектов или повреждений выполняются по типу чертежей по п. 3.53.

3.55. Дефекты и повреждения элементов конструкций покрытий и перекрытий обозначают на планах расположения этих элементов, где указывают места отслоений защитного слоя бетона, места протечек и промасливаний, места коррозии арматуры и металлических конструкций, места вскрытий. Скрытые дефекты и повреждения, обнаруженные в местах вскрытий, изображаются в виде узлов и видов с указанием характера и размеров повреждений.

3.56. Дефекты и повреждения связей покрытия указывают на планах расположения связей по верхним и нижним поясам ферм, на которых нумеруются все узлы сопряжений.

Дефекты элементов изображают в виде эскизов в соответствующей графе дефектной ведомости с подробным описанием характера и величины повреждения. В отдельной графе указывают метод устранения или ссылку на рабочие чертежи по усилению или замене поврежденных элементов.

3.57. Дефекты и повреждения элементов фермы обозначаются на схеме фермы, на которой маркируются все узлы. В дефектной ведомости указываются эскизы элементов и узлов ферм с характером их повреждений и подробным описанием. В отдельной графе ведомости указывается метод устранения или ссылка на рабочие чертежи по усилению или замене поврежденных элементов.

3.58. Дефекты и повреждения сборных железобетонных балок и ферм обозначаются на схематичных изображениях этих конструкций, где указывают места расположения трещин и ширину их раскрытия, сколов бетона, разрушения отдельных участков с указанием характера и величины коррозии арматуры и др.

3.59. На планах кровли указываются места разрушений асбестоцементных листов, повреждений стальной кровли, механических повреждений мягкой кровли, мест вздутий, отслоений от вертикальных плоскостей стен и др.

4. СОСТАВЛЕНИЕ И ОФОРМЛЕНИЕ РАБОЧИХ ЧЕРТЕЖЕЙ

4.1. Рабочие чертежи комплектов КЖ, КМ и АС на капитальный ремонт зданий и сооружений должны разрабатываться на основании обмерных чертежей, детальных обследований строительных конструкций и задания на проектирование.

4.2. Задание на проектирование является одним из основных документов, на основании которого ведется разработка рабочих чертежей.

4.3. Задание на проектирование капитального ремонта составляется заказчиком с привлечением проектной организации на каждое здание и сооружение в отдельности по форме приведенной в приложении 4.

4.4. В задании на проектирование капитального ремонта должны быть указаны:

- наименование здания или сооружения и место его нахождения;

- характеристика здания или сооружения;

- год постройки, реконструкции, последнего капитального ремонта и их характер;

- характеристика и основные конструктивные элементы здания или сооружения с указанием их типа и материала;

- видимые дефекты и повреждения элементов конструкций;

- вид капитального ремонта - комплексный или выборочный;

- существующие или проектируемые нагрузки на конструкции (временная распределенная нормативная нагрузка на перекрытиях);

- схемы расположения кранов и их характеристики;

- схемы конструкций подвесных транспортных средств и других приспособлений с указанием нагрузок;

- и др. требования и пожелания заказчика проекта.

4.5. Объем исходных данных для проектирования капитального ремонта зданий и сооружений определяется в каждом конкретном случае проектной организацией и зависит от года постройки здания, технического состояния конструкций и его инженерного оборудования.

4.6. По получении задания на проектирование капитального ремонта со всеми исходными данными по зданию или сооружению и заключении договора с заказчиком проектная организация приступает к выполнению проектных работ.

4.7. Рабочие чертежи для капитального ремонта следует выполнять в соответствии с «Положением о проведении планово-предупредительного ремонта производственных зданий и сооружений», а также в соответствии с государственными стандартами СПДС (см. приложение 19) и ЕСКД (см. приложение 20).

4.8. Рабочие чертежи металлических конструкций для капитального ремонта зданий и сооружений должны разрабатываться проектными организациями только в комплекте КМ.

4.9. Деталировочные чертежи металлических конструкций (КМД) и технических трубопроводов должны разрабатывать заводы-изготовители, а деталировочные чертежи воздуховодов - монтажные организации (СНиП 1.02.01-85).

4.10. Рабочие чертежи разрабатываются с учетом максимальной индустриализации ремонтно-строительных и строительно-монтажных работ с применением строительных материалов и конструкций, выпускаемых промышленностью.

4.11. Плотность заполнения рабочего листа принимается в соответствии с «Едиными нормами времени и расценок на проектные работы».

4.12. При разработке рабочих чертежей по усилению стальных конструкций следует соблюдать основные общие правила:

- сохранять центровку в узлах, для чего центр тяжести дополнительных элементов располагать по центру тяжести усиливаемого элемента;

- в случае несовпадения центров тяжести усиливаемого и нового сечений следует производить проверку элементов на действие возникающих после усиления в узлах моментов от эксцентриситетов;

- элементы усиления должны быть надежно включены в совместную работу с усиливаемыми элементами;

- сварные швы, прикрепляющие элементы усиления к усиливаемому элементу и узлу, должны быть расположены в местах удобных для выполнения и контроля сварочных работ;

- руководствоваться СНиП II-23-81 разд. 20 и «Руководством по усилению элементов конструкций с применением сварки».

4.13. В рабочих чертежах не рекомендуется разрабатывать чертежи узлов, соединений, для выполнения которых достаточно данных, приведенных в альбомах типовых конструкций. В этом случае на чертежах дается лишь ссылка на соответствующие альбомы типовых конструкций.

4.14. Рабочие чертежи должны выполняться в масштабах, указанных в стандартах СПДС для соответствующей части проекта.

4.15. Условные обозначения в чертежах, применяемые в соответствии со стандартами, следует указывать на чертежах без разъяснений.

4.16. Условные графические обозначения и сокращения слов, не предусмотренные государственными стандартами, указываются на заглавном листе (общие данные) для чертежей данной марки.

4.17. При ссылке на государственные стандарты звездочка у его номера не ставится.

4.18. Рабочие чертежи следует выполнять преимущественно на листах форматов A1, А2, A3, А4 по ГОСТ 2.301-68. При выполнении деталей несложной конфигурации и небольших размеров может быть использован формат А5 с размерами сторон 148 ´ 210 мм, а в случае, когда нет возможности выполнить чертеж на нескольких листах основных форматов, разрешается использовать дополнительные форматы, приведенные в табл. 2 ГОСТ 2.301-68, а также дополнительные форматы, образованные увеличением коротких сторон основных форматов на величину, кратную их размерам (см. приложение 21).

4.19. Основную надпись на любых форматах, кроме А4 и А5 можно располагать как вдоль короткой, так и вдоль длинной стороны формата. На формате А5 основная надпись должна располагаться вдоль длинной стороны, а на формате А4 - вдоль короткой.

4.20. Масштаб на чертежах не проставляют за исключением чертежей изделий и случаев, оговоренных соответствующими стандартами СПДС.

4.21. Рабочие чертежи объединяют по марке в комплекты, именуемые основными комплектами рабочих чертежей (ГОСТ 21.101-79).

4.22. Состав каждого основного комплекта рабочих чертежей определен соответствующим стандартом СПДС.

4.23. На каждом листе рабочего чертежа помещают основную надпись и дополнительные графы к ней в соответствии с требованиями ГОСТ 21.103-78.

4.24. Планы зданий и сооружений располагают на чертежах, как правило, длинной стороной вдоль горизонтальной стороны листа в положении, принятом на генеральном плане или с поворотом по отношению к этому положению в соответствии с черт. 3 ГОСТ 21.101-79.

4.25. Положение плана здания должно быть одинаковым во всех основных комплектах.

4.26. Планы располагают на листе в порядке возрастания нумерации этажей снизу вверх или слева направо.

4.27. Расположение видов, разрезов, фрагментов и узлов на листах принимают в последовательности их нумерации слева направо и сверху вниз.

4.28. Направление взгляда для разрезов и сечений принимают, как правило, по плану снизу вверх и справа налево.

4.29. Разрезам здания или сооружения, узлам и видам его отдельных участков присваивают общую последовательную нумерацию в пределах каждого основного комплекта рабочих чертежей или его части. Самостоятельная нумерация допускается только для разрезов и видов участка, все чертежи которого размещены на одном листе и если на этих чертежах нет ссылок на разрезы и виды, расположенные на других листах.

4.30. Ссылки на другие чертежи на выносных линиях производятся по типу «черт. КМ л. 5», а в текстовых указаниях «черт. 374-6-КМ, л. 5» или соответственно «см. черт. КМ л. 5» и «см. черт. 374-6-КМ, л. 5».

4.31. При необходимости пояснения графической части чертежа в него включают примечания или указания, располагая над основной надписью (угловым штампом) без заголовка. Содержание примечаний или указаний разбивают на пункты, обозначаемые арабскими цифрами.

4.32. В текстовых указаниях на чертежах не допускается повторение пунктов общих указаний, помещенных на листе общих данных основного комплекта.

4.33. Сокращения слов допускаются только в чертежах и таблицах.

4.34. Общие данные по рабочим чертежам необходимо выполнять в соответствии с требованиями ГОСТ 21.102-79.

4.35. При ссылках на серии типовых конструкций, изделий и узлов в ведомостях ссылочных и прилагаемых документов должны указываться наименования серий и выпусков. Номера листов выпусков указывать не следует.

4.36. В соответствии с ГОСТ 2.105-79 при ссылках на строительные нормы и правила следует указывать наименование документа.

4.37. При небольшом объеме общих данных допускается отдельный лист общих данных не выполнять, а все необходимые данные к проекту помещать на первом листе чертежей.

4.38. В левом нижнем углу первого листа основного комплекта рабочих чертежей в прямоугольной рамке размерами 55´185 мм, помещают запись главного инженера проекта, удостоверяющую соответствие проекта действующим нормам и правилам, а для зданий и сооружений с пожарным или взрывоопасным характером производства, кроме того, безопасную эксплуатацию их при соблюдении предусмотренных проектом мероприятий.

4.39. На листе «Общие данные» помещают общие указания, располагаемые над основной надписью (угловым штампом).

4.40. В общих указаниях на листе «Общие данные» приводят:

- ссылку на основании чего разработана данная часть проекта;

- абсолютную отметку, условно принятую за ноль;

- порядок выполнения работ по усилению строительных конструкций;

- другие данные.

4.41. На листе «Общие данные» приводят принятые на чертежах комплекта условные обозначения и сокращения слов, не установленные стандартами и другими нормативными документами.

4.42. Каждому основному комплекту рабочих чертежей проекта присваивают самостоятельное обозначение, в состав которого включают базовое обозначение и марку основного комплекта (см. черт. 2 ГОСТ 21.101-79).

Базовое обозначение состоит из шифра предприятия и номера здания или сооружения по генплану. Шифр предприятия устанавливается системой классификации предприятий и является единым для всех документов.

4.43. Каждый элемент, входящий в обозначение документов, разделяется дефисом, например: 374-6-АС, где 374 - шифр предприятия, 6 - номер здания (корпус № 6) на генплане, АС - марка основного комплекта рабочих чертежей архитектурно-строительных решений.

4.44. Основной комплект рабочих чертежей какой-либо марки может быть расчленен на несколько основных комплектов рабочих чертежей по дополнительным признакам (например, повторная разработка рабочих чертежей данного здания по прошествии времени) с присвоением им той же марки с добавлением порядкового номера, обозначенного арабскими цифрами, например: AC1, AC2 и т.д.).

4.45. На чертежах отдельных сооружений, относящихся к площадке в целом и не имеющих номеров на генплане (например: рабочие чертежи планировки, ремонта инженерных сетей, автомобильных дорог, благоустройства и озеленения, материалы визуального обследования всех зданий и сооружений и т.д.) указывают номер объекта «0», например: 374-0-ГП, 374-0-НГ, 374-0-ОБМ и т.д.

4.46. Для отдельных зданий, находящихся за пределами территории предприятий в черте городской застройки, номер объекта принимается по адресу его расположения, например: 734-21/4-ОБМ, где

734 - шифр объекта по договору;

21/4 - дом 21/4 по ул. Карла Маркса в г. Москве;

ОБМ - марка основного комплекта чертежей обследования.

В этом случае в графе «Наименование здания» пишется адрес его расположения.

4.47. В надписях на чертежах, технических требованиях и таблицах, выполняемых от руки, должен применяться чертежный шрифт по ГОСТ 2.304-81. Допускается надписи на чертежах выполнять машинописным способом.

4.48. Типовые и повторно применяемые индивидуальные проекты конструкций, изделий, узлов и др., используемые в разрабатываемой документации, привязываются к конкретной площадке строительства в соответствии с требованиями ГОСТ 21.202-78.

4.49. Спецификации к рабочим чертежам следует выполнять в соответствии с требованиями ГОСТ 21.104-79. Спецификации к схемам расположения железобетонных конструкций выполнять по форме 1, спецификации на две или несколько аналогичных схем расположения выполняют по форме 2 (групповую спецификацию). Примеры оформления спецификаций по указанным формам 1 и 2 приведены в приложениях ГОСТ 21.104-79.

4.50. При разработке рабочих чертежей стальных конструкций комплекта «КМ» следует пользоваться указаниями Временной инструкции о составе и оформлении строительных рабочих чертежей зданий и сооружений СН 460-74, раздел 5, «Конструкции металлические» (до выхода ГОСТа).

4.51. Порядок выполнения и оформления расчетов установлен ГОСТом 2.106-68.

4.52. Расчеты конструкций и их элементов должны производиться в соответствии с нормативными документами.

4.53. В расчет следует в обязательном порядке приводить схемы всех рассчитываемых элементов, конструкций с указанием приложенных к ним действующих нагрузок. Схемы рассчитываемых элементов могут быть вычерчены в произвольном масштабе, обеспечивающем четкое представление о рассчитываемых элементах или конструкциях.

4.54. Для типовых элементов, применяемых в рабочих чертежах, в расчетах должны быть приведены обоснования применения данного типового элемента.

4.55. Расчеты выполняют рукописным или машинописным способами. Выполнение расчетов карандашом, подчисток и исправлений не допускается.

4.56. Расчеты выполняют на листах формата А4 с основной надписью по формам 3 и 4 ГОСТ 21.103-78.

4.5.7 Расчетам присваивают самостоятельное обозначение, состоящее из обозначения соответствующего комплекта рабочих чертежей и через точку шифр РР, например: 734-6-КМ.РР.

5. СОСТАВЛЕНИЕ И ОФОРМЛЕНИЕ СМЕТНОЙ ДОКУМЕНТАЦИИ

5.1. Сметная документация на капитальный ремонт зданий и сооружений должна включать в себя всю совокупность затрат, которые необходимы для восстановления здания в целом, или его отдельных конструкций, оборудования, сантехнических и электротехнических устройств и др.

5.2. Сметы на капитальный ремонт производственных зданий и сооружений должны составляться по рабочим чертежам или описям работ.

5.3. Сметы по описям работ составляются в тех случаях, когда характер ремонтных работ не требует разработки рабочих чертежей или при выборочном капитальном ремонте, когда необходимо выполнить небольшие работы по восстановлению отдельных элементов конструкций и отделки здания.

5.4. Описи работ являются документом, заменяющим проект. Они являются частью локальных смет, составляются квалифицированными специалистами проектной организации на основании визуального обследования всего здания и согласовываются с заказчиком.

5.5. При составлении смет надлежит пользоваться Сборниками единых районных единичных расценок на строительные конструкции и работы (ЕРЕР) и Ведомственными районными едиными расценками на ремонтно-строительные работы (ВРЕР).

5.6. При пользовании Ведомственными районными едиными расценками на ремонтно-строительные работы необходимо осуществлять привязку расценок к местным условиям работ с учетом:

- утвержденных цен на местные строительные материалы;

- стоимости рабочей силы;

- транспортных расходов и производимых при этом погрузочно-разгрузочных работ.

5.7. Сметная документация является неотъемлемой составной частью проекта. Она определяет размер затрат в денежном выражении для полного осуществления капитального ремонта. На основании стоимости планируются капитальные вложения на капитальный ремонт, осуществляется финансирование и производятся расчеты между заказчиком и подрядчиком.

5.8. В сметную документацию,

а) являющуюся частью рабочего проекта, включают:

- сводный сметный расчет;

- сводку затрат;

- объектные и локальные сметные расчеты;

- сметы на проектные и изыскательские работы;

б) являющуюся частью рабочей документации, включают объектные и локальные сметы.

5.9. Общая сметная стоимость капитального ремонта определяется сводным расчетом стоимости.

5.10. Сводный сметный расчет стоимости составляется по форме 1 СНиП 1.02.01-85.

5.11. В сводном сметном расчете стоимости ремонта, средства распределяются по следующим главам:

1) подготовка площадки капитального ремонта;

2) основные объекты;

3) объекты подсобного и обслуживающего назначения;

4) наружные сети и сооружения (водоснабжения, канализации, теплоснабжения и т.д.);

5) благоустройство и озеленение территории;

6) временные здания и сооружения;

7) прочие работы и затраты;

8) технический надзор;

9) проектные работы;

В сводном сметном расчете отдельной строкой предусматривается резерв средств на непредвиденные работы и затраты, за итогом сводного сметного расчета стоимости указываются возвратные суммы.

5.12. Сводный сметный расчет составляется на основании:

1) объектных смет, определяющих стоимость отдельных объектов;

2) локальных смет, определяющих стоимость отдельных видов работ.

5.13. Сводка затрат составляется по форме 2 СНиП 1.02.01-85 в случаях, когда предусматривается ремонт группы зданий и сооружений, или при объединении более двух сводных сметных расчетов стоимости.

5.14. Объектные и локальные сметы, составляемые по рабочим чертежам, определяют сметную стоимость отдельных объектов, их частей и видов работ и являются основанием для определения сметной стоимости товарной строительной продукции.

5.15. Объектные сметы, объединяющие локальные, составляются по форме 3 СНиП 1.02.01-85, по рабочим чертежам и определяют сметную стоимость объекта или его частей или видов работ и являются основанием для определения сметной стоимости объекта.

5.16. В объектных сметах на стоимость строительных (ремонтно-строительных) и монтажных (демонтажных) работ начисляются:

- средства на временные здания и сооружения;

- стоимость той части прочих работ и затрат (зимние удорожания и др.), которые относятся к данному зданию, сооружению или виду работ;

- резерв средств на непредвиденные работы от итога с учетом всех предыдущих начислений.

5.17. Объектная смета не составляется в тех случаях, когда по объекту имеется только один вид работ (например, строительно-монтажные). В этом случае лимитированные затраты начисляются в локальной смете.

5.18. Локальные сметы составляются на каждый вид работ (на общестроительные работы, санитарно-технические, электротехнические и другие работы).

5.19. В составе локальных смет производится группировка отдельных видов строительных, ремонтно-строительных, монтажных и демонтажных работ в разделы по конструктивным элементам здания, сооружения, видам работ и устройств.

5.20. Локальные сметы составляются по рабочим чертежам по формам 4 ...6 СНиП 1.02.01-85.

5.21. К локальным сметам должна быть приложена выборка необходимых материалов, полуфабрикатов, изделий и конструкций.

5.22. В локальных сметах указываются наименование и качество материалов, конструкций, полученных от разборки, а также возвратные суммы, которые складываются из стоимости материалов и конструкций, годных для повторного использования (металлические конструкции, железобетонные и т.д.).

5.23. Сметная стоимость локальных смет на строительно-монтажные и ремонтно-строительные работы слагаются из трех основных элементов:

1) основных затрат, непосредственно связанных с процессом производства работ по монтажу и демонтажу определенных конструктивных элементов или выполнением каких-либо видов строительных и ремонтных работ, называемых прямыми затратами;

2) затрат на управление и хозяйственное обслуживание и создание общих условий строительного и ремонтно-строительного производства, называемых накладными расходами;

3) плановых накоплений.

5.24. К накладным расходам относятся затраты по обслуживанию, организации и управлению всего строительного и ремонтного процесса в целом. В них входят также затраты, непосредственно связанные с технологией строительного производства. В состав накладных расходов входят следующие группы расходов:

- административно-хозяйственные;

- на организацию и производство работ;

- обслуживание рабочих;

- содержание производственного оборудования и инвентаря;

- прочие расходы.

5.25. Плановые накопления начисляются только при выполнении капитального ремонта подрядным способом. При выполнении капитального ремонта хозяйственным способом плановые накопления не начисляются.

5.26. На выявленные в процессе производства капитального ремонта дополнительные объемы работ, не учтенные проектом и сметами, подрядная организация совместно с представителями заказчика и проектной организации составляют акт, на основании которого проектная организация производит корректировку сметной стоимости.

5.27. Сметы выполняются по формам, приведенным в СНиП 1.02.01-85, и брошюруются. Первым листом каждой сметы является титульный лист. Примеры оформления титульных листов приведены в приложениях 22 и 23.

5.28. Сметы, составленные по рабочим чертежам, рассматриваются генеральной подрядной строительно-монтажной организацией. Замечания по ним представляются заказчику в месячный срок со дня их получения. При неполучении замечаний в этот срок сметы считаются согласованными и могут быть утверждены заказчиком.

6. СОСТАВЛЕНИЕ И ОФОРМЛЕНИЕ ПРОЕКТА ОРГАНИЗАЦИИ РЕМОНТНЫХ РАБОТ

6.1. Проект организации ремонтных работ является неотъемлемой частью рабочего проекта и должен составляться одновременно с разработкой других частей проекта при стоимости СМР 20 тысяч рублей и более.

6.2. Проект организации ремонтных работ составляется по рабочим чертежам и сметам.

6.3. Проект организации ремонтных работ должен разрабатываться с учетом применения прогрессивных методов организации труда, первоочередного выполнения работ подготовительного периода, использования существующих зданий для нужд строителей, выполнения мероприятий по охране окружающей среды, выполнения всех ремонтно-восстановительных работ в возможно короткие сроки без остановки основного технологического производства в ремонтируемом цехе (остановку производства допускать только в исключительных случаях).

6.4. Предельные сроки продолжительности капитального ремонта на отдельном здании или сооружении должен быть не более:

- 1 месяца при сметной стоимости ремонтных работ до 10 тысяч рублей;

- 2 месяцев при сметной стоимости ремонтных работ до 20 тысяч рублей;

- 4 месяцев при сметной стоимости ремонтных работ до 50 тысяч рублей;

- 6 месяцев при сметной стоимости ремонтных работ до 100 тысяч рублей;

- до 12 месяцев при сметной стоимости ремонтных работ более 100 тысяч рублей.

6.5. Продолжительность ремонтно-восстановительных работ по зданиям и сооружениям в районах с сейсмичностью 7 баллов устанавливается с применением коэффициента 1,05, а с сейсмичностью 8 и 9 баллов - 1,1.

6.6. Проект организации ремонтных работ разрабатывается на полный объем капитального ремонта.

6.7. При выполнении ремонта по очередям проект организации ремонтных работ на первую очередь разрабатывается с учетом осуществления ремонтно-восстановительных работ на полное строительство.

6.8. В проекте организации ремонтных работ должны быть определены методы проведения ремонтно-восстановительных работ, сроки выполнения в целом и по отдельным этапам (захваткам), указана последовательность ремонта и усиления элементов конструкций, разборки существующих и монтажа новых конструкций, при необходимости с разбивкой на захватки.

6.9. При выполнении ремонтных работ в действующих цехах без остановки основного технологического производства в проекте организации ремонтных работ должен быть приведен график совмещенных работ по усилению или замене строительных конструкций, замене участков воздуховодов, трубопроводов, кабельных сетей и других устройств, согласованный с заказчиком и подрядчиком.

6.10. В проекте организации ремонтных работ должны быть отражены вопросы безопасного ведения ремонтно-восстановительных работ, охраны труда, правил противопожарной охраны и производственной гигиены.

6.11. Повседневный контроль и наблюдение за качеством и сроками выполнения ремонтно-восстановительных работ возлагается на строителей, выполняющих эти работы и на службы надзора за зданиями и сооружениями.

6.12. При замене существующих покрытий, особенно в многопролетных зданиях, не всегда удается выполнить работы по демонтажу конструкций обычными способами. В этом случае могут с успехом использоваться мостовые краны (грузоподъемные механизмы), расположенные в ремонтируемых пролетах здания, для чего мостовые краны оборудуют подъемными платформами или поворотной стрелой.

6.13. При устройстве подъемной платформы на двух мостовых кранах можно вести монтаж нового покрытия с использованием блочного монтажа конструкций, собираемых за пределами ремонтируемого здания. Готовый блок подается обычными монтажными кранами на подъемную платформу, затем перемещается мостовыми кранами к месту его установки. Такой метод монтажа исключает демонтаж оборудования основного производства и резко уменьшает его простой, что дает высокую технико-экономическую эффективность замены конструкций покрытия.

6.14. Другим наиболее прогрессивным способом замены покрытий производственных многопролетных зданий без остановки основного технологического производства является устройство мембранного покрытия, которое выполняется по подмостям, устанавливаемым на существующем покрытии, обычно в опорных узлах (крыша над крышей) и после выполнения всех работ по мембранному покрытию производится раскружаливание подмостей, начиная постепенно от середины к краям контура мембраны. После освобождения подмостей приступают к разборке существующего покрытия из цеха, применяя малую механизацию.

6.15. Демонтаж конструкций покрытия должен производиться сверху вниз, последовательно, начиная с кровли, утеплителя, ограждающих конструкций, а затем несущих конструкций.

6.16. При разборке конструкций покрытия должна быть обеспечена устойчивость ее отдельных элементов.

6.17. Учитывая, что ремонтно-восстановительные работы выполняются на действующем предприятии, в проекте организации ремонтных работ необходимо предусматривать производство работ в две-три сметы, с целью сокращения сроков ремонта, особенно выполняемого с остановкой основного производства в цехе, и максимального использования подъемно-транспортных механизмов.

6.18. При комплексном капитальном ремонте все работы делятся на два периода: подготовительный и основной.

6.19. К подготовительному периоду относятся работы по ограждению ремонтируемого участка, устройство временных сооружений, доставка инструментов, инвентаря, механизмов и их монтаж, доставка на объект строительных деталей, полуфабрикатов, материалов и т.д.

6.20. Основной период включает работы по демонтажу и монтажу конструкций, усилению конструкций, отделку здания и антикоррозионные работы.

6.21. В состав проекта организации ремонтных работ в соответствии с «Эталоном рабочего проекта строительства, расширения, реконструкции предприятий, зданий и сооружений. Организация строительства. РТМ 1654-33-87» должны включаться:

- календарный план ремонтных работ;

- строительный генеральный план;

- ведомость объемов основных ремонтно-строительных, монтажных и других работ;

- ведомость потребности в основных строительных конструкциях, изделиях, материалах и оборудовании;

- пояснительная записка.

6.22. Календарный план ремонтных работ устанавливает очередность выполнения строительно-монтажных (строительно-ремонтных) работ с указанием участков, в которых на время производства ремонтных работ останавливаются или изменяются технологические процессы основного производства, а также когда строительные работы ведутся во время плановых технологических остановок основного производства.

6.23. В календарном плане определяются сроки выполнения работ, распределение затрат на ремонт и объемы ремонтно-строительных работ по срокам (включая работы подготовительного периода) , а при разбивке ремонта на очереди - сроки выполнения этих очередей.

6.24. Календарный план определяет состав работ и сроки их выполнения из условия минимального времени выполнения основных работ, связанных с полной или частичной остановкой производства.

6.25. На строительном генеральном плане должны быть указаны ремонтируемое здание с примыкающими и рядом находящимися зданиями и сооружениями, инженерные коммуникации, постоянные и временные проезды для транспортирования материалов и конструкций, места и направления безопасного прохода людей, источники обеспечения стройплощадки электроэнергией, водой, теплом, места подключения временных инженерных сетей к действующим, складские площадки и бытовые помещения для рабочих строительной организации, пути движения кранов и зоны их действия, механизированные установки, временное ограждение, въезды и выезды автотранспорта и др.

6.26. Ведомости объемов основных ремонтно-строительных, монтажных, специальных работ, потребности в основных строительных конструкциях, изделиях, материалах и оборудовании, график потребности в рабочей силе составляются из видов и объемов работ.

6.27. В пояснительную записку должны быть включены объемы работ, выполняемых в стесненных и вредных условиях, указания по мероприятиям, обеспечивающим совместную деятельность предприятия и строительной организации и услугам промышленного предприятия по созданию производственных условий для строителей, в том числе по использованию в процессе ремонтно-восстановительных работ электроэнергии, пара, сжатого воздуха, кислорода, воды, мостовых и других кранов, складов, контор, столовых, медпунктов, гардеробных и душевых.

6.28. Пояснительная записка должна содержать:

- обоснования методов производства и возможного совмещения ремонтно-строительных и монтажных работ в условиях действующего производства, как в летний, так и в зимний период времени;

- решения по выполнению технически сложных процессов по замене или усилению конструкций;

- указания о мероприятиях по пожаро- и взрыво- безопасности, о мероприятиях, обеспечивающих устойчивость сохраняемых конструкций при выполнении демонтажных и монтажных работ; о мероприятиях по охране труда и техники безопасности;

- обоснования потребности в строительных машинах, транспортных средствах, энергоустановках, складах и складских площадках, временных зданиях и сооружениях;

- обоснования потребности в рабочих кадрах;

- обоснования продолжительности капитального ремонта.

6.29. В случаях выполнения работ по капитальному ремонту без замены конструкций, а только по их усилению, вместо проекта организации ремонтных работ создается раздел «Основные положения по организации усиления и ремонта конструкций», помещаемый в общую записку к проекту или непосредственно на чертеже общих данных надлежащей марки.

6.30. Проект производства работ (ППР) разрабатывается силами ремонтно-строительной организации за счет накладных расходов и утверждается техническим руководителем этой организации по согласованию с главным инженером предприятия или учреждения, на территории которого производится ремонт.

6.31. Проект организации ремонтных работ должен выдаваться заказчику в сброшюрованном виде в трех экземплярах.

6.32. Книга должна иметь титульный лист, на котором указывают:

- наименование проектной организации;

- наименование объекта;

- наименование книги, номера тома.

Пример оформления титульного листа приведен в приложении 24.

6.33. Текстовые материалы выполняются по требованиям, изложенным в п.п. 2.37 - 2.44 раздела 2 настоящего Руководства.

6.34. Чертежи оформляют основными надписями в соответствии с требованиями ГОСТ 21.103-78. Пример заполнения основной надписи приведен в приложении 8.

6.35. Комплекту чертежей проекта организации ремонтных работ присваивают самостоятельное обозначение, в состав которого включают базовое обозначение и марку основного комплекта, например: 374-5-ПОР, где

374 - шифр предприятия;

6 - Номер здания (корпус № 6) на генплане;

ПОР - проект организации ремонтных работ, марка основного комплекта.

6.36. Проект организации ремонтных работ должен быть согласован заказчиком проекта с подрядной строительно-монтажной (ремонтно-строительной) организацией в соответствии с требованиями СНиП 1.02.01-85 «Инструкции о составе, порядке разработки, согласования и утверждения проектно-сметной документации на строительство предприятий, зданий и сооружений».

7. СОГЛАСОВАНИЕ И УТВЕРЖДЕНИЕ
ПРОЕКТНО-СМЕТНОЙ ДОКУМЕНТАЦИИ

7.1. Проектно-сметная документация на капитальный ремонт зданий и сооружений, разработанная проектной организацией в соответствии с нормами, правилами, инструкциями, государственными стандартами, и положением о проведении планово-предупредительного ремонта производственных зданий и сооружений (что должно быть удостоверено соответствующей записью главного инженера проекта), не подлежит согласованию с органами государственного надзора, а согласовывается только с подрядной ремонтно-строительной организацией.

7.2. Согласование проектно-сметной документации на капитальный ремонт зданий и сооружений с генеральной подрядной строительно-монтажной (ремонтно-строительной) организацией осуществляет заказчик проекта.

7.3. Генеральная подрядная строительная организация совместно с субподрядными организациями обязана выдать заказчику замечания или согласование в месячный срок с момента получения проектно-сметной документации. По истечении этого срока проектно-сметная документация считается согласованной и заказчик имеет право ее утверждать.

7.4. По поручению заказчика проектная организация - генеральный проектировщик в месячный срок вносит в проектно-сметную документацию принятые изменения.

7.5. Заказчик, после внесения проектной организацией изменений, утверждает проектно-сметную документацию.

7.6. Утвержденная проектно-сметная документация является основанием для планирования, финансирования и проведения строительно-монтажных работ по капитальному ремонту.

8. КОНТРОЛЬ КАЧЕСТВА, ТЕХНИЧЕСКИЙ НАДЗОР ЗА ПРОИЗВОДСТВОМ РАБОТ ПО КАПИТАЛЬНОМУ РЕМОНТУ И ПРИЕМКЕ В ЭКСПЛУАТАЦИЮ ЗДАНИЙ ПОСЛЕ ИХ РЕМОНТА

8.1. Высокое качество и надежность ремонтно-восстановительных и монтажных работ обеспечивается строительными организациями путем осуществления комплекса технических и организационных мер эффективного контроля на всех стадиях выполнения строительных работ.

8.2. Контроль качества ремонтно-восстановительных и монтажных работ включает:

- входной контроль рабочей документации, конструкций, изделий, материалов;

- операционный контроль отдельных строительных процессов или производственных операций;

- приемочный контроль.

8.3. Скрытые работы подлежат освидетельствованию с составлением актов по установленной форме (см. приложение 25).

8.4. Ответственность за качество работ по капитальному ремонту несет руководитель подрядной организации, ведущей ремонтные работы.

8.5. Технический надзор за производством работ по капитальному ремонту зданий и сооружений должен производиться инженерно-техническими работниками службы технического надзора или лицами, назначенными по приказу директора предприятия (учреждения).

8.6. Производитель работ должен вести журнал производства работ (см. таблицу 1), в котором ежедневно фиксирует ход ремонта объекта. В журнале отражают важнейшие производственные моменты ремонта, качество использованных материалов, применяемые методы производства и объемы работ.

Таблица 1

Журнал производства работ

Дата занесения сведений

Сведения о производстве работ, замечания контролирующих лиц

Отметка об исполнении

1

2

3

8.7. Ответственные конструкции или виды работ по мере их готовности подлежат приемке в процессе выполнения капитального ремонта с составлением акта по приведенной форме (см. приложение 26).

8.8. По завершении всех работ по капитальному ремонту составляется акт приемки в эксплуатацию здания или сооружения в строгом соответствии со СНиП 3.01.04-87 «Приемка в эксплуатацию законченных строительством объектов. Основные положения».

8.9. Техническая документация, предъявляемая ремонтно-строительной организацией при сдаче капитально отремонтированных зданий или сооружений, должна иметь в своем составе:

- исполнительные чертежи;

- журнал работ;

- акты промежуточных приемок и освидетельствований;

- акты приемки скрытых работ;

- другую документацию, обязательную к предъявлению по строительным нормам и правилам, другим НТД и действующим техническим условиям.

8.10. Техническая и исполнительная документация по выполненным работам и акты приемки отремонтированных зданий и сооружений хранятся на предприятии наравне с проектно-сметной документацией объекта.

ПРИЛОЖЕНИЕ 1
ПЕРЕЧЕНЬ РЕМОНТНО-СТРОИТЕЛЬНЫХ РАБОТ ПО КАПИТАЛЬНОМУ РЕМОНТУ ЗДАНИЙ И СООРУЖЕНИЙ

А. ПО ЗДАНИЯМ

Фундаменты

1) частичная перекладка до 10 %, а также усиление каменных фундаментов и подвальных стен, не связанные с надстройкой здания или дополнительными нагрузками от вновь устанавливаемого оборудования;

2) усиление оснований под фундаментами, не связанные с реконструкцией или надстройкой, в том числе цементация, силикатизация, смолизация, закрепление грунтов буроинъекционными сваями и другими инъекционными методами;

3) восстановление вертикальной и горизонтальной изоляции фундаментов;

4) восстановление разрушенной отмостки вокруг здания (более 20 % общей площади отмостки);

5) ремонт существующих систем дренажей вокруг здания, а также устройство новой системы или водоотводных каналов от фундаментов;

6) смена одиночных разрушающихся каменных и бетонных столбов;

7) частичная или полная перекладка приямков.

Стены и колонны

1) восстановление гидроизоляции по всей горизонтальной плоскости;

2) заделка трещин в кирпичных или каменных стенах с расчисткой борозд, с перевязкой со старой кладкой;

3) усиление стен штукатурными, бетонными, стальными обоймами и стальными тяжами;

4) перекладка ветхих кирпичных карнизов, перемычек, парапетов, приямков и выступающих частей здания;

5) перекладка и ремонт отдельных разрушенных участков каменных стен до 20 % общего объема кладки, не связанные с надстройкой здания или дополнительными нагрузками от вновь устанавливаемого оборудования;

6) усиление железобетонных и каменных колонн обоймами;

7) усиление каменных стен, отклонившихся от вертикального положения;

8) замена (до 20 % общего объема) колонн, не связанная с дополнительными нагрузками от вновь устанавливаемого оборудования;

9) усиление металлических колонн;

10) замена различных заполнителей в стенах с каменными, железобетонными и металлическими каркасами (до 50 % общей площади стен);

11) ремонт и облицовка цоколей каменных стен фасадными плитками;

12) полное или частичное возобновление штукатурки стен;

13) полная окраска устойчивыми составами внутренних и наружных поверхностей стен;

14) ремонт и установка новых ворот;

15) полное возобновление тяг, карнизов, поясов, сандриков и др.;

16) замена оконных и дверных заполнений.

Междуэтажные перекрытия и полы

1) замена отдельных пришедших в негодность деревянных, металлических и железобетонных балок перекрытий;

2) замена всего перекрытия новыми конструкциями или усиление существующих элементов;

3) смена всех видов полов и их оснований;

4) переустройство полов с заменой на более прочные и долговечные материалы, при чем тип полов должен соответствовать требованиям норм и технических условий для нового строительства;

5) ремонт или замена каналов, проложенных под полом;

6) очистка поверхностей стальных балок от продуктов коррозии и окрашивание антикоррозийными составами.

Перегородки

1) ремонт или замена разрушающихся перегородок всех типов на более прогрессивные конструкции;

2) частичная перепланировка с увеличением общей площади перегородок не более 20 %;

3) ремонт или замена облицовок перегородок;

4) усиление звукоизоляции перегородок с применением новых эффективных звукоизолирующих материалов;

5) замена дверных заполнений;

6) полное или частичное возобновление штукатурки с последующей окраской.

Подкрановые конструкции

1) усиление всех видов подкрановых балок;

2) замена изношенных рельсов и тормозных конструкций;

3) замена изношенных железобетонных и стальных балок с использованием новых прогрессивных материалов и сталей повышенной прочности;

4) рихтовка в планово-высотном положении подкрановых балок и рельсов;

5) замена подвесных путей и их креплений подъемно-транспортного оборудования;

6) замена или усиление узлов крепления подкрановых балок к колоннам;

7) очистка поверхностей стальных подкрановых балок от продуктов коррозии;

8) окрашивание поверхностей подкрановых балок антикоррозийным составом.

Крыши и покрытия

1) замена ветхих деревянных покрытий на сборные железобетонные или на профнастил по стальным прогонам, фермам и балкам;

2) сплошная или частичная замена металлических и железобетонных конструкций покрытия на новые прогрессивные и долговечные конструкции;

3) усиление поврежденных или деформированных элементов конструкций покрытия;

4) замена деформированных вертикальных и горизонтальных связей покрытия;

5) установка дополнительных связей для обеспечения пространственной жесткости конструкции покрытия;

6) усиление конструкций ферм с целью изменения их конструктивной схемы;

7) ремонт или замена конструкций светоаэрационных фонарей, пришедших в ветхое состояние;

8) замена деревянных светоаэрационных фонарей на металлические;

9) смена ветхих переплетов и механизмов открывания;

10) очистка элементов стальных конструкций от продуктов коррозии;

11) окрашивание поверхностей элементов стальных конструкций покрытия антикоррозийным составом;

12) частичная или полная замена всех видов кровли и утеплителя;

13) частичная или полная смена стропил, мауэрлатов и обрешетки;

14) переустройство крыш с учетом обеспечения нормального отвода атмосферных осадков с кровли и проветривания чердачного пространства;

15) ремонт или замена всех видов элементов конструкций, выступающих выше кровли (вытяжные вентиляционные устройства, рефлекторы, циклоны и т.д.);

16) ремонт или полная замена водосточных воронок и труб;

17) очистка поверхностей стальных конструкций от продуктов коррозии и окрашивание антикоррозийным составом.

Лестницы

1) усиление всех типов лестниц;

2) частичная или полная замена лестничных площадок, ступеней и косоуров;

3) замена перил и поручней лестничных маршей.

Центральное отопление

1) смена отдельных секций и узлов отопительных котлов бойлеров, котельных агрегатов или полная замена котельных агрегатов (в том случае, если котельный агрегат не является самостоятельным инвентарным объектом);

2) ремонт и смена расширителей, конденсационных горшков и другого оборудования сети;

3) ремонт и перекладка фундаментов под котлы;

4) автоматизация котельных;

5) смена отопительных регистров;

6) присоединение зданий к теплофикационным сетям (при расстоянии от здания до сети не более 100 м).

Вентиляция

1) частичная или полная смена воздуховодов;

2) смена вентиляторов;

3) перемотка или смена электромоторов;

4) смена шиберов, дефлекторов, дроссель-клапанов, жалюзей;

5) частичная или полная смена вентиляционных коробов;

6) смена калориферов;

7) смена отопительных агрегатов;

8) смена фильтров;

9) смена циклонов;

10) смена отдельных конструкций камер.

Водопровод и канализация

1) частичная или полная смена внутри здания трубопровода, включая вводы водопровода и выпуска канализации.

Горячее водоснабжение

1) смена змеевиков и бойлеров;

2) смена трубопровода, деталей и в целом насосных агрегатов, баков и изоляции трубопроводов.

Электрические сети, электроосвещение и связь

1) смена износившихся участков сети (более 10 %);

2) смена предохранительных щитов;

3) ремонт или восстановление кабельных каналов;

4) замена негодной арматуры;

5) ремонт или смена заземляющих устройств;

6) ремонт или замена кабельных колодцев;

7) замена светильников на другие типы.

Б. ПО СООРУЖЕНИЯМ

1. Водопроводно-канализационные сооружения

Трубопроводы и сети

1) частичная или полная замена антикоррозийной изоляции трубопроводов;

2) смена отдельных участков труб, пришедших в негодность с одновременной заменой труб в отдельных случаях на другой материал, но без изменения их диаметра, протяженность участков сети при этом не должна превышать 200 м на 1 км сети;

3) смена изношенных фасонных частей, задвижек, пожарных гидрантов, вантузов, клапанов, водоразборных колонок или ремонт их с заменой изношенных деталей;

4) смена отдельных труб дюкеров.

Колодцы и камеры

1) ремонт кирпичной кладки колодцев и камер с разборкой и заменой перекрытия, кирпичных сводов, стальных балок;

2) смена люков;

3) замена изношенной арматуры и фасонных частей;

4) перекладка горловин колодцев и камер;

5) полная смена и ремонт настилов в камере с задвижками большого диаметра;

6) полное восстановление гидроизоляции колодцев.

Водозаборы и гидротехнические сооружения

Береговые приемные колодцы и приемные камеры водозаборов, совмещенные с насосными станциями.

1) ремонт стен и днища колодцев, камер и береговых открылков водозаборов;

2) смена решеток или сеток водоприемников и щитовых затворов, разборка и ремонт приводов вращающихся сеток, замена сеток;

3) ремонт крепления береговой полосы водозабора и в приемной ковша с заменой креплений.

Водяные скважины

1) постройка и разборка буровой вышки, монтаж и демонтаж инвентарной буровой вышки;

2) монтаж и демонтаж существующего оголовка водоприемника;

3) монтаж и демонтаж насосов и водоприемных или воздушных труб эрлифта и замена их;

4) чистка скважин от обвалов и заиления;

5) чистка стенок обсадных труб и фильтров;

6) извлечение фильтра и установка нового;

7) крепление скважины новой колонкой обсадных труб;

8) замена водоподъемных и воздушных труб;

9) восстановление производительности скважины путем торпедирования или обработки соляной кислотой;

10) цементация затрубного или межтрубного пространства и разбуривание цементной пробки;

11) замена пришедшего в негодность водоподъемного оборудования глубоководного насоса с электродвигателем или эрлифта;

12) хлорирование после ремонта скважины;

13) замена водоприемника малой производительности на насос с электродвигателем большой производительности, экономичной конструкции;

14) заделка (тампонаж) скважин.

Водопроводные каналы, отводящие каналы, отстойные пруды

1) замена конструкций крепления стенок и откосов каналов;

2) противооползневые работы, бурение разгрузочных и дренирующих скважин;

3) устройство противофильтрационных дренажей;

4) ремонт входных оголовков каналов и выходных оголовков выпусков.

Очистные сооружения водопровода

Отстойники (осветлители)

1) смена задвижек, ходовых скоб, щитов;

2) вскрытие и ремонт дренажа вокруг отстойника;

3) переоборудование отстойника в осветлитель, работающий с более высоким технологическим эффектом (без изменения основной конструкции отстойника);

4) ремонт или замена изношенных щитовых затворов и трубопроводов.

Фильтры всех систем (контактные осветлители, системы АКХ, скорые двухслойные большой грязеемкости и др.)

1) ремонт дренажа с частичной заменой, изменение конструкции дренажа;

2) разборка и ремонт задвижек с заменой изношенных деталей, замена задвижек и приводов задвижек;

3) смена участков трубопроводов;

4) ремонт повреждений со вскрытием стен и дренажа;

5) замена на фильтрах системы управления задвижками;

6) наладка работы фильтров по заданному технологическому режиму;

7) переоборудование фильтров в фильтры АКХ или в фильтры большой грязеемкости, работающие с более высоким технологическим эффектом;

8) частичное изменение коммуникаций трубопроводов с установкой задвижек, ремонт изоляции трубопроводов и емкостей раствора коагулянта.

2. Очистные сооружения канализации

Песколовки

1) ремонт поврежденных мест стен и днища с их вскрытием;

2) вскрытие и ремонт дренажа с заменой негодных его частей;

3) ремонт гидроэлеваторов с заменой износившихся частей.

Первичные и вторичные отстойники, контактные резервуары, двухъярусные отстойники, замерные камеры

1) ремонт лотков и приспособлений для сгона корки;

2) ремонт илопроводов;

3) смена задвижек, шиберов;

4) переоборудование первичных отстойников в биокоагуляторы и прочие работы по интенсификации сооружений.

Метатенки

1) ремонт поврежденных мест стен, днища и покрытия;

2) ремонт и замена негодной изоляции покрытия и трубопроводов;

3) ремонт с заменой участков трубопроводов (отопительных, газовых, иловых, циркулярных);

4) замена негодных задвижек и шиберов;

5) ремонт с заменой износившихся частей гидроэлеватора или мешалки.

Аэротенки

1) ремонт поврежденных мест стен и днища;

2) ремонт воздухопроводов с заменой негодных участков;

3) смена фильтросных плит;

4) смена задвижек и распределительных устройств.

Биофильтры обычные с катучими оросителями и аэрофильтры

1) ремонт железобетонных стен и перекладка негодной кирпичной кладки стен;

2) ремонт бетонных поверхностей поддона с железнением;

3) замена осей подшипников направляющих роликов;

4) смена спринклерных головок или других распределительных устройств на новые;

5) ремонт трубопроводов с заменой износившихся участков.

Поля фильтрации

1) ремонт и отсыпка ограждающих валиков с уплотнением грунта до естественной плотности;

2) ремонт разводящей сети и разводных канав с заменой материала труб и диаметров с изменением сечения разводных канав;

3) замена самотечной сети на напорную;

4) перекладка выпусков и перепусков с заменой кирпичных на железобетонные и сборные;

5) восстановление и устройство гидроизоляции перепусков, смена гидроизоляционных устройств;

6) замена шиберов и затворов на выпусках и перепусках;

7) смена дренажа и дренажного слоя;

8) перепланировка карт с перемещением валиков, наращивание валиков и перепусков с целью увеличения рабочего объема карты;

9) восстановление всех водоотводных устройств, осушительных канав;

10) замена крепления откосов на более долговечные.

Иловые площадки

1) ремонт и отсыпка ограждающих валиков с подвозкой грунта, укреплением их для обеспечения проезда автомашин, наращиванием валиков для увеличения рабочего объема карт, уплотнением грунта до естественной влажности, устройством противофильтрационных шпонок и экранов;

2) ремонт разводящей сети;

3) перекладка выпусков и перепусков с наращиванием их, ремонтом штукатурки и гидроизоляции и устройством гидроизоляционных шпонок, замена деревянных выпусков на кирпичные и кирпичных на бетонные и железобетонные;

4) замена затворов, шандор и шиберов на выпусках и перепусках;

5) смена дренажей сети и замена дренажного слоя, восстановление всех водоотводных устройств и осушительных каналов;

6) планировка карт с перемещением валиков для рационального использования площадей и укрепления карт;

7) замена крепления откосов на более долговечные.

3. Подъездные и внутризаводские железнодорожные пути

Земляное полотно

1) восстановление земляного полотна в местах оползней, обвалов и размывов;

2) восстановление всех водоотводных и дренажных устройств;

3) уширение земляного полотна в местах недостаточной ширины до нормальных размеров;

4) восстановление всех земляных и укрепительных сооружений земляного полотна (одерновка, мощение, подпорные стенки);

5) восстановление регуляционных сооружений;

6) исправление, досыпка конусов мостов;

7) смена отдельных конструкций искусственных сооружений или замена их на другие конструкции, а также полная смена труб и малых мостов (если они не являются самостоятельными инвентарными объектами, а входят в состав земляного полотна).

Верхнее строение пути

1) очистка балластного слоя или обновление балласта с доведением балластной призмы до размеров, установленных по нормам для данного типа пути;

2) смена негодных шпал;

3) смена изношенных рельсов;

4) смена негодных креплений;

5) выправка кривых;

6) ремонт стрелочных переводов с заменой отдельных элементов и переводных брусьев;

7) смена стрелочных переводов;

8) ремонт мостового полотна;

9) смена настила переезда или замена деревянного на железобетонный;

10) устройство бесстыкового пути.

Искусственные сооружения (мосты и тоннели)

1) частичная смена элементов или полная замена изношенных пролетных строений;

2) частичная перекладка каменных и кирпичных опор (до 20 % общего объема);

3) торкретирование или цементация поверхности опор;

4) ремонт бетонных опор (до 15 % общего объема);

5) устройство на опорах усиливающих железобетонных оболочек (рубашек);

6) ремонт или полная смена изоляции;

7) смена противоугонных брусьев;

8) смена деревянного настила;

9) смена настила из железобетонных плит;

10) смена контррельсов;

11) смена поврежденных элементов деревянных мостов за исключением свай;

12) замена деревянных пакетов на железобетонные пролетные строения;

13) частичная перекладка каменной и кирпичной кладки сводов и стен тоннелей;

14) нагнетание цементного раствора за обделку тоннеля;

15) ремонт и замена деревянных устройств тоннелей.

4. Подъездные и внутризаводские автомобильные дороги

Земляное полотно

1) восстановление земляного полотна в местах оползней, обвалов и размывов;

2) восстановление всех водоотводных и дренажных устройств;

3) восстановление всех защитных и укрепительных сооружений земляного полотна;

4) смена отдельных конструкций искусственных сооружений или замена их на другие конструкции, а также полная смена труб и малых мостов (если они не являются самостоятельными инвентарными объектами, а входят в состав земляного полотна или дороги как единого инвентарного объекта).

Дорожная одежда

1) выравнивание и замена отдельных цементно-бетонных плит;

2) устройство асфальтобетонного покрытия на дорогах с цементно-бетонным покрытием;

3) смена цементно-бетонного покрытия на новое;

4) переустройство щебеночных и гравийных покрытий;

5) усиление асфальтобетонного покрытия;

6) перемещение мостовых;

7) профилирование грунтовых дорог.

Мосты, трубы

1) частичная перекладка каменных и кирпичных опор (до 20 % общего объема);

2) ремонт бетонных опор (до 15 % общего объема);

3) смена поврежденных элементов деревянных мостов, за исключением свай;

4) смена деревянного или железобетонного настила;

5) полная замена пролетных строений;

6) перекладка оголовков труб;

7) смена элементов деревянных, железобетонных или бетонных труб (до 50 % объема).

Площадки для автомобилей, дорожно-строительных и других машин, складские площадки

1) ремонт и восстановление водоотводных сооружений (лотков, кюветов и т.д.);

2) переустройство щебеночных и гравийных покрытий площадок;

3) ремонт бетонных площадок с укладкой выравнивающего слоя бетона;

4) выравнивание и замена отдельных цементно-бетонных плит;

5) покрытие асфальтобетоном площадок.

5. Электрические сети, электроосвещение и связь

1) смена или замена негодной арматуры;

2) смена проводов;

3) ремонт или смена заземляющих устройств;

4) смена опор (до 30 % на 1 км);

5) установка кабельных колодцев;

6) смена износившихся участков сети (более 10 %);

7) смена предохранительных щитков;

8) ремонт или восстановление кабельных каналов.

6. Прочие сооружения и виды работ

1) ремонт или замена на другие опоры эстакад для воздушной прокладки трубопроводов;

2) ремонт или замена площадок, лестниц и ограждений эстакад для воздушной прокладки трубопровода;

3) ремонт или замена отдельных колонн (до 20 %) крановых эстакад;

4) ремонт или замена подкрановых балок крановых эстакад;

5) ремонт галерей и эстакад топливоподачи котельных и газогенераторных подстанций со сменой (до 20 %) конструкций без замены фундаментов;

6) ремонт или полная замена деревянных заборов ограждений территорий предприятий;

7) ремонт или замена отдельных бетонных и железобетонных столбов (до 20 %) и ограждений заборов;

8) ремонт отдельных участков сплошных каменных заборов (до 20 %);

9) ремонт погрузочных платформ с полной сменой деревянного настила, асфальта и др.;

10) озеленение внутризаводской территории;

11) сплошная покраска ограждений территории предприятия.

ПРИЛОЖЕНИЕ 2
НОРМАТИВНЫЙ СРОК СЛУЖБЫ ЗДАНИЙ, СООРУЖЕНИЙ И ИХ КОНСТРУКТИВНЫХ ЭЛЕМЕНТОВ

Наименование зданий, сооружений, конструктивных элементов

Нормативный срок службы, лет

В нор-
маль-
ных
усло-
виях

При степени агрессивного воздействия среды

слабой

средней

сильной

1

2

3

4

5

1. Здания производственные и непроизводственные









1. Здания многоэтажные (более двух этажей), за исключением многоэтажных зданий типа этажерок специального технологического назначения (обогатительных фабрик, дробильных, размольных производств), здания одноэтажные с железобетонными и металлическими каркасами, со стенами из каменных материалов, крупных блоков и панелей, с железобетонными, металлическими и другими долговечными покрытиями, с площадью пола свыше 5 тыс. м2, с сеткой колонн 6 м и более

100

80

60

40

2. Здания двухэтажные всех назначений, кроме деревянных всех видов здания одноэтажные с железобетонными и металлическими каркасами, с сеткой колонн 6 м и более, со стенами из каменных материалов, крупных блоков и панелей, с железобетонными, металлическими и другими долговечными покрытиями, с площадью пола до 5 тыс. м2

83

66

42

33

3. Здания многоэтажные типа этажерок специального технологического назначения (обогатительных фабрик, дробильных, размольных, химических цехов и других аналогичных производств)

59







4. Здания одноэтажные бескаркасные со стенами из каменных материалов, крупных блоков и панелей, с железобетонными, металлическими и кирпичными колоннами и столбами, с железобетонными, металлическими, деревянными и другими перекрытиями и покрытиями

60

48

36

30

5. Здания, имеющие малую сетку колонн (менее 6 м) и пролеты до 18 м с часто расположенными внутренними стенами, со стенами из каменных материалов и бетонных блоков; с железобетонными и другими перекрытиями устаревших конструкций

40

32

24

20

6. Здания деревянные с брусчатыми и бревенчатыми стенами

30







2. Конструктивные элементы зданий









Фундаменты









1) ленточные и столбчатые бетонные и железобетонные;

100

80

50

40

2) ленточные и столбчатые бутовые на сложном или цементном растворе;

80

64

40

32

3) ленточные и столбчатые на известковом растворе

50

40

25

20

Стены









1) особо капитальные, каменные и крупноблочные на сложном или цементном растворе;

100

80

72

60

2) каменные обыкновенные, крупноблочные и крупнопанельные;

80

64

57

48

3) каменные облегченной кладки из кирпича, шлакоблоков и ракушечника

50

40

25

20

Колонны









1) сборные или монолитные железобетонные;

100

80

75

60

2) стальные

85

64

60

53

Подкрановые балки









1) сборные или монолитные железобетонные;

80

66

60

51

2) стальные подкрановые балки клепаные, сварные, из прокатных профилей легкого и среднего режима работы кранов;

50

42

37

33

3) стальные подкрановые балки тяжелого и весьма тяжелого режима работы кранов

20

18

15

10

Перекрытия









1) железобетонные, сборные и монолитные;

100

80

62

48

2) с кирпичными сводами или бетонным заполнителем по металлическим балкам;

80

72

55

40

3) деревянные по металлическим балкам;

50







4) деревянные

50







Полы









1) цементные, бетонные, армоцементные;

30

20

15

7

2) цементные с мраморной крошкой;

40

28

20

10

3) из керамической плитки по бетонному основанию;

60

54

45

36

4) паркетные;

30







5) линолеумные

15







Лестницы









1) марши и площадки сборные или монолитные железобетонные;

100







2) площадки железобетонные, ступени железобетонные или каменные по металлическим балкам и косоурам

75







Крыши (покрытия)









1) сборные и монолитные плиты по сборным или монолитным и стальным фермам и балкам;

100

80

66

50

2) сборные мелкоразмерные железобетонные плиты по стальным прогонам, балкам, фермам;

50

42

33

25

3) асбестоцементные волнистые листы и плиты, стальные профилированные или волнистые листы по стальным прогонам, фермам и балкам;

40

33

25

10

4) деревянные настилы по деревянным фермам и балкам; стропила и обрешетка деревянные; чердачные перекрытия деревянные

30







Кровля









1) из асбестоцементных волнистых листов;

30

27

22

18

2) из оцинкованной листовой стали;

25

16

13

8

3) из черной листовой стали;

15

10

8

5

4) из рулонных материалов;

8

8

6

5

5) из мастичных материалов

10

9

7

6

3. Сооружения









1) эстакады для прокладки трубопроводов;

50







2) тонкостенные водосливы, отстойники, лотки, дюкеры и прочие водопроводящие сооружения бетонные и железобетонные;

100







3) напорные трубопроводы и уравнительные резервуары стальные и железобетонные;

100







4) поддерживающие и защитные подпорные стенки каменные, бетонные и железобетонные;

59







5) эстакады крановые:









металлические;

60







железобетонные;

75







6) шламбассейны вертикальные;

50







7) дымовые трубы:









каменные и железобетонные;

50







металлические;

30







8) галереи транспортные;

75







9) водозаборы, водосбросы, каналы;

75







10) подземные резервуары;

50







11) грузовые площадки, железобетонные и каменные;

50







12) производственные автомобильные дороги, покрытия площадок:









цементные;

50







асфальтобетонные;

31







13) резервуары для хранения дизельного топлива и смазочных материалов:









металлические;

36







железобетонные;

50







14) наземные и подземные емкости для сжиженных газов;

27







15) сооружения для аэрации воды:









брызгательные бассейны железобетонные;

40







градирни железобетонные;

30







16) испарительные башенные градирни-охладители:









железобетонные;

36







металлические конструкции с алюминиевой или асбестоцементной обшивкой;

25







17) склады заполнителей

67







4. Инженерное оборудование









Водопровод и канализация









1) трубы чугунные;

40







2) трубопроводы газовые черные;

15







3) трубопроводы газовые оцинкованные;

30







4) водопроводные краны и краны-смесители

15







Электроосвещение









1) электропроводка открытая;

20







2) электропроводка скрытая;

30







3) вводы и магистральные линии

30







Благоустройство









1) асфальтовое покрытие дорог;

20







2) дорожное замощение;

15







3) асфальтовые тротуары;

15







4) отмостка вокруг здания из асфальта

10







ПРИЛОЖЕНИЕ 3
ОПИСЬ РАБОТ НА РЕМОНТ ЗДАНИЙ И СООРУЖЕНИЙ

________________________________________________________________________________

(наименование предприятия)

________________________________________________________________________________

(наименование здания или сооружения)

Наименование работ

Кол-во

Нумерацию показателей следует указывать непосредственно перед наименованием работ, а единицы физических величин - после наименования работ



СОСТАВИЛ

________________________

(должность, наименование

________________________

организации)

(личная подпись)

________________________

(инициалы, фамилия)

________________________

(дата)





Согласовано

Представитель заказчика

________________________

(должность, наименование

________________________

организации)

(личная подпись)

________________________

(инициалы, фамилия)

________________________

(дата)





ПРИЛОЖЕНИЕ 4

УТВЕРЖДАЮ

____________________

(должность, наименование

____________________

организации)

(личная

подпись) ____________________

(инициалы, фамилия)

(печать)

__________

(дата)

ЗАДАНИЕ

на разработку проектно-сметной документации для капитального ремонта

________________________________________________________________

(корпус, цех, сооружение и т.д.

________________________________________________________________

наименование завода, предприятия

________________________________________________________________

и его адрес)



Перечень общих данных

Необходимые основные данные

1

2

1. Основание для разработки проектно-сметной документации

Письмо предприятия или учреждения и т.д.

2. Этажность и год постройки, реконструкции, капитального ремонта

Задание одно-двух и т.д. этажное с подвалом (без подвала), построено в 19 ... году, реконструкции подвергалось (указать какая часть и в каком году), капитальный ремонт (указать каких частей) выполнен в 19 ... году

3. Наличие в архиве предприятия технической документации



4. Вид капитального ремонта

Комплексный или выборочный

5. Данные о нагрузках

Нагрузки на междуэтажные перекрытия, технологические и рабочие площадки (на квадратный метр пола или схема расстановки оборудования), крановые нагрузки со схемами их расположения, режима работы и другие характеристики

6. Исходные данные об особых условиях расположения здания, сооружения, предприятия

Сейсмичность, группа просадочности грунтов, вечная мерзлота и т.п.

7. Наименование видов работ по ремонту строительных конструкций:

Конкретно по каждому виду работ указывается какой ремонт требуют те или другие конструкции (полная или частичная замена отдельных участков, усиление или выявляется после детального обследования)

- фундаменты и их основания;

- стены;

- колонны и связи;

- подкрановые балки;

- перекрытия;

- покрытия и т.д.

8. Проведение строительно-монтажных работ по усилению или замене конструкций

С частичной или полной остановкой, без остановки основного производства в цехе, корпусе

9. Номенклатура применяемых конструкций

Указать какие материалы и конструкции должны быть применены (местные, конструкции типовые, железобетонные монолитные, стальные конструкции, асбестоцементные и др.)

10. Способ проведения ремонтных работ и т.д.

Подрядный, хозяйственный

Ответственный представитель заказчика

_________________________

(должность)

(личная подпись)

_________________________

(инициалы, фамилия)

_________________________

(дата)





ПРИЛОЖЕНИЕ 5
МАРКИ ОСНОВНЫХ КОМПЛЕКТОВ ЧЕРТЕЖЕЙ

Наименование основного комплекта рабочих чертежей

Марка

Примечание

1

2

3

1. Генеральный план сооружения, транспорта

ГТ



2. Генеральный план

ГП



3. Сооружения, транспорта

ТР



4. Технология производства

ТХ



5. Технологические коммуникации (трубопроводы)

ТК



6. Водоснабжение

ВС



7. Автоматизация ...

А...

В графе «Наименование основного комплекта рабочих чертежей» многоточие заменяют наименованием соответствующего основного комплекта рабочих чертежей, в графе «Марка» - маркой этого комплекта

8. Электроснабжение

ЭС



9. Электрическое освещение

ЭО



10. Силовое электрооборудование

ЭМ



11. Газоснабжение

ГС



12. Наружные сети и сооружения газоснабжения

НГ



13. Тепловые сети

ТС



14. Связь и сигнализация

СС



15. Архитектурные решения

АР



16. Интерьеры

АИ

Чертежи интерьеров могут быть включены в комплекты марок АР или АС

17. Конструкции железобетонные

КЖ



18. Конструкции металлические

КМ



19. Конструкции металлические деталировочные

КМД



20. Конструкции деревянные

КД



21. Архитектурно-строительные решения

АС

Марка указывается на чертежах при объединении в один комплект чертежей архитектурных решений и чертежей железобетонных конструкций

22. Антикоррозионная защита конструкций

АЗ



23. Отопление, вентиляция и кондиционирование воздуха

ОВ



24. Внутренние водопровод и канализация

ВК



25. Наружные сети водоснабжения и канализации

НВК



26. Обмерные чертежи

ОБ



27. Обследовательские чертежи и обследовательские материалы

ОБМ

Марка указывается в текстовых материалах, в чертежах планово-высотной съемки и обследований оснований фундаментов зданий и сооружений

28. Проект организации ремонтных работ

ПОР

Марка указывается на чертежах и текстовых материалах

ПРИЛОЖЕНИЕ 6
Пример оформления титульного листа рабочей документации по капитальному ремонту зданий и сооружений.

МГО НЕФТЕКОМ

ПРОЕКТНЕФТЕКОМ

Московский завод «Компрессор»

ЗАКЛЮЧЕНИЕ

о состоянии строительных конструкций с рабочими чертежами на замену
покрытия и подкрановых балок в корпусе № 6

374-6-ОБМ

Гласный инженер

(подпись)__________

(И.О.Фамилия)

Гласный инженер проекта

(подпись)__________

(И.О.Фамилия)

Руководитель мастерской

(подпись)__________

(И.О.Фамилия)



Заказ № 374/15

Арх. №

1991



ПРИЛОЖЕНИЕ 7
Пример оформления второго листа текстового материала «Содержание».













СОДЕРЖАНИЕ



стр.

I

Введение

3

II.

Краткое описание объекта обследования

5

III.

Результаты обследования

9

IV.

Выводы и рекомендуемые мероприятия

13

V

Проектные решения

15



Приложения:



1.

Задание на разработку проектно-сметной документации

18

2.

Заключение об инженерно-геологических условиях оснований фундаментов

22

3.

Заключение по определению прочности кирпичной кладки стен, прочности
бетона
колонн и балок покрытия

27

4.

Заключение о планово-высотной съемке подкрановых конструкций

29



Обмерные чертежи 374-6-ОБ, л.1...6





Обследовательские чертежи 374-6-ОБM, л.1..5





Архитектурно-строительные решения 374-6-АС, л.1...6





Конструкции металлические 374-6-КМ, л. 1…7













374-6-ОБМ.ПЗ.

Гл. спец.







Нач. сек.







Нач. гр.







Пояснительная

записка

Стадия

Лист

Листов











2

25

























ПРИЛОЖЕНИЕ 8
Пример заполнения основных надписей на чертежах.









374-6-КМ

Н. контр.







Рук. маст.







Гл. спец.







Московский завод «Компрессор»

Нач. сек.







Нач. гр.







Корпус 6

Стадия

Лист

Листов









Р

2

4

















Схема прогонов



























374-6-ПОР

Н. контр.







Рук. маст.







Гл. спец.







Московский завод «Компрессор»

Нач. гр.















Корпус 6

Стадия

Лист

Листов









Р

1

3

















Стройгенплан

















ПРИЛОЖЕНИЕ 9
Пример оформления первого листа расчетов









Московский завод «Компрессор»

Проверочные

статические расчеты существующих

строительных конструкций корпуса № 6









374-6-ОБМ.РР

Гл. спец.







Нач. сек.







Нач. гр.







Статические

расчеты

Стадия

Лист

Листов

Состав.





































ПРИЛОЖЕНИЕ 10
Пример оформления первого листа пояснительной записки «Заключения» об инженерно-геологических условиях









Московский завод «Компрессор»

Заключение

об инженерно-геологических

условиях оснований фундаментов

корпуса № 6









374-6-ОБМ.ПЭ.1

Гл. спец.







Нач. гр.















Пояснительная

записка

Стадия

Лист

Листов











1

27

























ПРИЛОЖЕНИЕ 11
Пример оформления листа «Содержание» материалов обследований оснований фундамента











СОДЕРЖАНИЕ



стр.

I

Введение



II.

Инженерно-геологическая характеристика природных условий



III.

Инженерно-геологические особенности оснований фундаментов и выбор расчетных показателей



IV.

Выводы и рекомендации





Приложения:





























































374-6-ОБМ.ПЗ.1

лист

2









ПРИЛОЖЕНИЕ 12
Пример оформления первого листа пояснительной записки «Заключение» по определению прочности бетона









Московский завод «Компрессор»

Заключение

по определению прочности

бетона железобетонных колонн, подкрановых балок

и стропильных балок покрытия в корпусе № 6









374-6-ОБМ.ПЗ.2

Гл. спец.







Нач. гр.















Пояснительная

записка

Стадия

Лист

Листов











1

7

























ПРИЛОЖЕНИЕ 13
Пример оформления листа «Содержание» материалов испытании бетона











СОДЕРЖАНИЕ



стр.

I

Введение



II.

Методика определения прочности бетона в железобетонных конструкциях



III.

Определение прочности бетона в бетонных конструкциях



IV.

Выводы





Приложения:





























































374-6-ОБМ.ПЗ.2

лист

2









ПРИЛОЖЕНИЕ 14
Примеры оформления основных надписей на чертежах комплектов ОБМ









374-6-ОБМ 2

Н. контр.







Гл. спец.







Нач. гр.







Московский завод «Компрессор»

















Корпус 6

Стадия

Лист

Листов











1

3

















План перекрытия над первым этажом с указанием мест испытаний бетона



























374-6-ОБМ 3

Н. контр.







Гл. спец.







Нач. гр.







Московский завод «Компрессор»

















Корпус 6

Стадия

Лист

Листов











1

4

















Схематический план с указанием участков прозвучивания кладки



























374-6-ОБМ 4

Н. контр.







Гл. спец.







Нач. гр.







Московский завод «Компрессор»

















Корпус 6

Стадия

Лист

Листов











2

12

















Схематический план здания с указанием базисов и реперов

















ПРИЛОЖЕНИЕ 15





ПРИЛОЖЕНИЕ 16
Пример оформления листа «Содержание» материалов определения прочности кладки кирпичных стен











СОДЕРЖАНИЕ



стр.

I

Введение



II.

Методика определения прочности кладки кирпичных стен



III.

Определение прочности кладки кирпичных стен



IV.

Выводы





Приложения:





























































374-6-ОБМ.ПЗ.3

лист

2









ПРИЛОЖЕНИЕ 17
Пример оформления первого листа пояснительной записки «Заключение» о планово-высотной съемке подкрановых конструкций









Московский завод «Компрессор»

Заключение

о планово-высотной съемке подкрановых

конструкций в корпусе № 6









374-6-ОБМ.ПЗ.4

Гл. спец.







Нач. гр.















Пояснительная

записка

Стадия

Лист

Листов











1

15

























ПРИЛОЖЕНИЕ 18
Пример оформления листа «Содержание» материалов планово-высотной съемки подкрановых конструкций











СОДЕРЖАНИЕ



стр.

I

Введение



II.

Высотное обоснование



III.

Плановое обоснование



IV.

Камеральная обработка материалов



V.

Заключение





Приложения:





Обследовательские чертежи 374-6-ОБМ листы 1...6

















































374-6-ОБМ.ПЗ.3

лист

2









ПРИЛОЖЕНИЕ 19
Перечень стандартов, требования которых обязательны при выполнении обмерных, обследовательских и рабочих чертежей для капитального ремонта зданий и сооружений

Обозначение стандарта



Наименование стандарта

21.001-77

СПДС.

Общие положения

21.002-81

СПДС.

Нормоконтроль проектно-сметной документации

21.101-79

СПДС.

Основные требования к рабочим чертежам

21.102-79

СПДС.

Общие данные по рабочим чертежам

21.103-78

СПДС.

Основные надписи

21.104-79

СПДС.

Спецификации

21.105-79

СПДС.

Нанесение на чертежи размеров, надписей, технических требований и таблиц

21.106-78*

СПДС.

Условные обозначения трубопроводов санитарно-технических систем

21.107-78*

СПДС.

Условные изображения элементов зданий, сооружений и конструкций

21.108-78

СПДС.

Условные графические изображения и обозначения на чертежах генеральных планов и транспорта

21.109-80*

СПДС.

Ведомости потребности в материалах

21.110-82*

СПДС.

Спецификация оборудования

21.111-84

СПДС.

Ведомости объемов строительных и монтажных работ

21.201-78

СПДС.

Плавила оформления, внесения изменений в рабочую документацию

21.202-78

СПДС.

Правила оформления привязки проектной продукции

21.203-78

СПДС.

Правила учета и хранение подлинников проектной документации

21.402-83

СПДС.

Антикоррозийная защита технологических аппаратов, газоходов и трубопроводов. Рабочие чертежи

21.403-80

СПДС.

Обозначения условные графические в схемах. Оборудование электрическое

21.404-85

СПДС.

Автоматизация технологических процессов. Обозначения условные приборов и средств автоматизации в схемах

21.501-80

СПДС.

Архитектурные решения. Рабочие чертежи

21.502-78

СПДС.

Схемы расположения элементов сборных конструкций

21.503-80

СПДС.

Конструкции бетонные и железобетонные. Рабочие чертежи

21.507-81

СПДС.

Интерьеры. Рабочие чертежи

21.510-83

СПДС.

Пути железнодорожные. Рабочие чертежи

21.511-83

СПДС.

Автомобильные дороги. Земляное полотно и дорожная одежда. Рабочие чертежи

21.513-83

СПДС.

Антикоррозийная защита конструкций зданий и сооружений. Рабочие чертежи

21.601-79

СПДС.

Водопровод и канализация. Рабочие чертежи

21.602-79

СПДС.

Отопление, вентиляция и кондиционирование воздуха. Рабочие чертежи

21.603-80

СПДС.

Связь и сигнализация. Рабочие чертежи

21.604-82

СПДС.

Водоснабжение и канализация. Наружные сети. Рабочие чертежи

21.605-82

СПДС.

Сети тепловые (тепломеханическая часть) Рабочие чертежи

21.607-82

СПДС.

Электрическое освещение территории промышленных предприятий. Рабочие чертежи

21.608-84

СПДС.

Внутреннее электрическое освещение. Рабочие чертежи

21.609-83

СПДС.

Газоснабжение. Внутренние устройства. Рабочие чертежи

23009-78

Конструкции и изделия бетонные и железобетонные сборные. Условные обозначения (марки)

26047-83

Конструкции строительные стальные. Условные обозначения (марки)

21.112-87

СПДС.

Подъемно-транспортное оборудование. Условные изображения

21.508-85

СПДС.

Генеральные планы предприятий, сооружений и жилищно-гражданских объектов. Рабочие чертежи

21.613-88

СПДС.

Силовое электрооборудование. Рабочие чертежи

21.614-88

СПДС.

Изображения условные графические электрооборудования и проводок на плане

ПРИЛОЖЕНИЕ 20
Перечень стандартов Единой системы конструкторской документации (ЕСКД), применяемых при выполнении рабочих чертежей зданий, сооружений, строительных конструкций и изделий

Обозначение и наименование стандарта

Условия применения стандартов в рабочей документации

ГОСТ 2.105-79

ЕСКД. Общие требования к текстовым документам

С учетом требований ГОСТ 21.103-78, ГОСТ 21.104-79 и ГОСТ 21.105-79

ГОСТ 2.108-68

ЕСКД. Спецификация

С учетом требований ГОСТ 21.104-79

ГОСТ 2.109-73

ЕСКД. Основные требования к чертежам

С учетом требований ГОСТ 21.101-79

ГОСТ 2.301-68

ЕСКД. Форматы

С учетом требований ГОСТ 21.101-79

ГОСТ 2.302-68

ЕСКД. Масштабы

С учетом требований стандартов СПДС

ГОСТ 2.303-68

ЕСКД. Линии



ГОСТ 2.304-81

ЕСКД. Шрифты чертежные



ГОСТ 2.305-68

ЕСКД. Изображения - виды, разрезы, сечения

С учетом требований ГОСТ 21.101-79, ГОСТ 21.105-79

ГОСТ 2.306-68

ЕСКД. Обозначения графические материалов и правила их нанесения на чертежах

С учетом требований ГОСТ 21.101-79, ГОСТ 21.107-78

ГОСТ 2.307-68

ЕСКД. Нанесение размеров и предельных отклонений

С учетом требований ГОСТ 21.101-79, ГОСТ 21.105-79

ГОСТ 2.311-68

ЕСКД. Изображение резьбы



ГОСТ 2.312-72

ЕСКД. Условные изображения и обозначения швов сварных соединений

С учетом требований ГОСТ 21.107-78

ГОСТ 2.313-82

ЕСКД. Условные изображения и обозначения неразъемных соединений



ГОСТ 2.315-68

ЕСКД. Изображения упрощенные и условные крепежных деталей

С учетом требований ГОСТ 21.107-78

ГОСТ 2.316-68

ЕСКД. Правила нанесения на чертежах надписей, технических требований и таблиц

С учетом требований ГОСТ 21.105-79

ГОСТ 2.317-69

ЕСКД. Аксонометрические проекции



ГОСТ 2.721-74

ЕСКД. Обозначения условные графические в схемах. Обозначения общего применения

С учетом требований ГОСТ 21.106-78, ГОСТ 21.605-82

ГОСТ 2.722-68

ЕСКД. Обозначения условные графические в схемах. Машины электрические

С учетом требований ГОСТ 21.106-78, ГОСТ 21.403-80

ГОСТ 2.780-68

ЕСКД. Обозначения условные графические гидравлических и пневматических сетей

С учетом требований ГОСТ 21.106-78, ГОСТ 21.403-80, ГОСТ 21.605-82

ГОСТ 2.782-68

ЕСКД. Обозначения условные графические. Насосы и двигатели гидравлические и пневматические

С учетом требований ГОСТ 21.106-78, ГОСТ 21.403-80, ГОСТ 21.605-82

ГОСТ 2.784-70

ЕСКД. Обозначения условные графические. Элементы трубопроводов

С учетом требований ГОСТ 21.106-78, ГОСТ 21.605-82

ГОСТ 2.785-70

ЕСКД. Обозначения условные графические. Арматура трубопроводов

С учетом требований ГОСТ 21.106-78, ГОСТ 21.605-82

ГОСТ 2.113-75

ЕСКД. Групповые и базовые конструкторские документы

С учетом требований ГОСТ 21.101-79

ПРИЛОЖЕНИЕ 21
ГОСТ 2.301-68

Рис. 1 Схема построения форматов

ПРИЛОЖЕНИЕ 22
Пример оформления титульного листа объектной сметы.

МГО НЕФТЕКОМ

ПРОЕКТНЕФТЕКОМ

Московский завод «Компрессор»

ОБЪЕКТНАЯ СМЕТА № 1

на капитальный ремонт корпуса № 6

Гласный инженер

(подпись)__________

(И.О.Фамилия)

Гласный инженер проекта

(подпись)__________

(И.О.Фамилия)

Руководитель мастерской

(подпись)__________

(И.О.Фамилия)



Заказ № 374/15

Арх. №

1991

ПРИЛОЖЕНИЕ 23
Пример оформления титульного листа локальной сметы.

МГО НЕФТЕКОМ

ПРОЕКТНЕФТЕКОМ

Московский завод «Компрессор»

ЛОКАЛЬНАЯ СМЕТА № 1

на общестроительные работы по капитальному ремонту

строительных конструкций корпуса № 6

Гласный инженер

(подпись)__________

(И.О.Фамилия)

Гласный инженер проекта

(подпись)__________

(И.О.Фамилия)

Руководитель мастерской

(подпись)__________

(И.О.Фамилия)



Заказ № 374/15

Арх. №

1991

ПРИЛОЖЕНИЕ 24
Пример оформления титульного листа проекта организации ремонтных работ.

МГО НЕФТЕКОМ

ПРОЕКТНЕФТЕКОМ

Московский завод «Компрессор»

ПРОЕКТ

организации ремонтных работ по корпусу № 6

374-6-ПОР

Гласный инженер

(подпись)__________

(И.О.Фамилия)

Гласный инженер проекта

(подпись)__________

(И.О.Фамилия)

Руководитель мастерской

(подпись)__________

(И.О.Фамилия)



Заказ № 374/15

Арх. №

1991

ПРИЛОЖЕНИЕ 25
АКТ
освидетельствования скрытых работ

АКТ

освидетельствования скрытых работ

________________________________________________________________________________

(наименование работы)

выполненных в___________________________________________________________________

(наименование и место расположения

________________________________________________________________________________

объекта)

Комиссия в составе:

представителя строительно-монтажной организации___________________________________

________________________________________________________________________________

(ф.и.о., должность)

представителя технического надзора заказчика________________________________________

________________________________________________________________________________

(ф.и.о., должность)

произвела осмотр работ, выполненных_______________________________________________

________________________________________________________________________________

(наименование строительно-монтажной организации)

и составила настоящий акт о нижеследующем:

1. К освидетельствованию предъявлены следующие работы:____________________________

________________________________________________________________________________

(наименование скрытых работ)

2. Работы выполнены по проектно-сметной документации______________________________

________________________________________________________________________________

(наименование проектной организации, чертежей

________________________________________________________________________________

и дата их составления)

3. При выполнении работ применены________________________________________________

________________________________________________________________________________

(наименование материалов, конструкций, изделий

________________________________________________________________________________

со ссылкой на сертификаты или другие документы)

4. При выполнении работ отсутствуют (или допущены) отклонения от проектно-сметной до-
кументации____________________________________________________________________

________________________________________________________________________________

(при наличии отклонений указывается кем

________________________________________________________________________________

согласованы, чертежей и дата согласования)

5. Дата: начала работ______________________________________________________________

окончания работ__________________________________________________________

Решение комиссии

Работы выполнены в соответствии с проектно-сметной документацией, стандартами, строи-
тельными
нормами и правилами и отвечает требованиям их приемки.

На основании изложенного разрешается производство последующих работ по устройству
(
монтажу)

________________________________________________________________________________

(наименование работ, конструкций)

________________________________________________________________________________



Представитель технического надзора заказчика

(подпись)__________

(И.О.Фамилия)

Представитель строительно-монтажной организации (подпись)

(подпись)__________

(И.О.Фамилия)

ПРИЛОЖЕНИЕ 26
АКТ
промежуточной приемки ответственных конструкций

АКТ
промежуточной приемки ответственных конструкций

________________________________________________________________________________

(наименование конструкций)

выполненных в___________________________________________________________________

(наименование объекта)

гор.___________________________________

«_____________» 19 ___ г.

Комиссия в составе:

представителя строительно-монтажной организации___________________________________

________________________________________________________________________________

(ф.и.о., должность)

представителя технического надзора заказчика________________________________________

________________________________________________________________________________

(ф.и.о., должность)

представителя проектной организации_______________________________________________

________________________________________________________________________________

(ф.и.о., должность)

произвела осмотр конструкций и проверку качества работ, выполненных_________________

________________________________________________________________________________

(наименование строительно-монтажной организации)

и составила настоящий акт о нижеследующем:

1. К приемке предъявлены следующие конструкции___________________________________

________________________________________________________________________________

(перечень готовых конструкций)

2. Работы выполнены по проектно-сметной документации______________________________

________________________________________________________________________________

(наименование проектной документации, чертежей

________________________________________________________________________________

дата их составления)

3. При выполнении работ допущены отклонения от проектно-сметной документации_______

________________________________________________________________________________

(перечень отклонений, кем согласованы, чертежей и дата согласования)

4. Дата начала работ______________________________________________________________

5. Дата окончания работ___________________________________________________________

Решение комиссии

Работы выполнены в соответствии с проектно-сметной документацией ,
стандартами, строительными нормами и правилами.

Предъявленные к приемке конструкции, указанные в п. 1 настоящего акта, приняты________

________________________________________________________________________________

________________________________________________________________________________

На основании изложенного разрешается производство последующих работ по устройству
(
монтажу)_______________________________________________________________________

________________________________________________________________________________

(наименование работ и конструкций)



Представитель строительно-монтажной организации

(подпись)__________

(И.О.Фамилия)

Представитель технического надзора заказчика

(подпись)__________

(И.О.Фамилия)

Представитель проектной организации

(подпись)__________

(И.О.Фамилия)

СПИСОК ЛИТЕРАТУРЫ

1. Положение о проведении планово-предупредительного ремонта производственных зданий и сооружений. Стройиздат, 1974.

2. Руководство по определению экономической эффективности повышения качества и долговечности строительных конструкций. НИИЖБ Госстроя СССР, Стройиздат, 1981.

3. А.П. Прокопишин. Проектно-сметная документация на капитальный ремонт. М., Финансы и статистика, 1986.

4. М.Н. Ибрагимов, Н. И.Дмитриев, С. В.Костин. Усиление грунтов под фундаментами кузнечно-термического цеха способом химического закрепления. Промышленное строительство, 1, 1988.

5. Рекомендации по проектированию железобетонных (с внешним листом армирования) висячих покрытий при реконструкции предприятий без остановки производства. М., НИИЖБ Госстроя СССР, 1984.

6. Пособие по расчету и конструированию сварных соединений стальных конструкций (к главе СНиП II-23-81). ЦНИИСК им. Кучеренко Госстроя СССР, М., 1984.

7. Рекомендации по применению буроинъекционных свай. М., НИИОСП им. Н. М. Герсеванова Госстроя СССР, 1984.

8. Пособие по химическому закреплению грунтов инъекцией в промышленном и гражданском строительстве (к СНиП 3.02.01-83) НИИОСП им. Н. М. Герсеванова Госстроя СССР, 1986.

9. Экспериментальные исследования конструкций производственных зданий. Сборник научных трудов. ЦНИИпроектстальконструкция им Н. П. Мельникова, 1984.

10. СНиП 1.02.01-85. Инструкция о составе, порядке разработки, согласования проектно-сметной документации на строительство предприятий, зданий и сооружений.

11. В.П. Абарыков, Л.М. Загальская, Г.А. Ковшова. Стандартизация состава и оформления проектной документации - резерв повышения качества строительства. Серия - научно-технический прогресс в строительном производстве, Л., 1986.

12. С.П. Артемьев, Ю.Н. Литвин. Проектно-сметное дело. Финансы и статистика, 1987.

13. Руководство по усилению элементов конструкций с применением сварки. ЦНИИпроектстальконструкция, 1979.

14. СНиП 3.01.04-87. Приемка в эксплуатацию законченных строительством объектов. Основные положения.

15. В.В. Шахпаронов, Л.П. Аблязов, И.В. Степанов. Организация строительного производства. Справочник строителя. М., Стройиздат, 1987.

16. СНиП 2.01.02-85. Противопожарные нормы, Госстрой СССР, 1986.

17. СНиП II-23-81*. Стальные конструкции, М., 1987.

18. Эталон рабочего проекта (Проекта) строительства, расширения, реконструкции предприятий, зданий и сооружений. Организация строительства. РТМ 1654-33-87.

19. СНиП 3.01.01-85. Организация строительного производства.

20. СНиП III-4-80. Техника безопасности в строительстве.







© Информационно-справочная онлайн система "Технорма.RU" , 2010.
Бесплатный круглосуточный доступ к любым документам системы.

При полном или частичном использовании любой информации активная гиперссылка на Tehnorma.RU обязательна.


Внимание! Все документы, размещенные на этом сайте, не являются их официальным изданием.

Яндекс цитирования
