ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ (МОНТАЖНЫЕ)
К ПРОЕКТИРОВАНИЮ
ОБЪЕКТОВ СТРОИТЕЛЬСТВА
С ПРИМЕНЕНИЕМ САНТЕХНИЧЕСКИХ БЛОКОВ

ВСН 502-87

Минмонтажспецстрой СССР

Министерство монтажных и специальных
строительных работ СССР

Москва 1988

РАЗРАБОТАНЫ Ростовским отделением Государственного проектного института Проектпромвентиляция Минмонтажспецстроя СССР (Хает С.Л., Пятикопов А.М., Усиков В.Н.), ВНИИмонтажспецстроем (Прудовая А.Л.)

ПОДГОТОВЛЕНЫ К УТВЕРЖДЕННИЮ И ВНЕСЕНЫ Главным техническим управлением Минмонтажспецстроя СССР.

СОДЕРЖАНИЕ

Настоящие нормы распространяются на разработку проектов (рабочих проектов) и рабочей документации для объектов строительства с применением санитарно-технических блоков.

Нормы устанавливают требования на разработку блоков, сборка которых осуществляется на промышленных базах Минмонтажспецстроя СССР и на предприятиях-изготовителях санитарно-технического оборудования.

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. В проектах рабочей документации следует применять блоки сантехнические (далее блоки), приведенные в приложении 1, которые должны формироваться как объединенные на общей опорной конструкции сборочные единицы, включающие сантехнические трубопроводы *.

*Кабельные коммуникации, импульсные линии систем контроля управления и связи разрабатываются в соответствующих разделах проектной документации.

1.2. Термины и определения приведены в приложении 2.

1.3. Проекты и рабочие чертежи сантехнической части объектов строительства должны разрабатываться как система блоков.

1.4. При разработке проекта и рабочей документации объекта должны быть обеспечены:

сокращение удельной трудоемкости монтажных работ по сооружению сантехнической части;

применение типовых чертежей блоков;

минимум протяженности трубопроводов межблочных коммуникаций;

автономность блоков от строительных конструкций для сборки их независимо от строительной готовности;

сведение к минимуму мокрых процессов подливки, замоноличивания, огнезащиты при установке и закреплении блоков;

максимальное сокращение вспомогательных конструкций благодаря использованию инвентарных средств для обслуживания и ремонта, передвижных грузоподъемных средств, обеспечению агрегатно-узлового метода ремонта и др.;

применение ограниченной номенклатуры труб, арматуры и др. составных частей трубопроводов;

наличие информации в рабочих чертежах (включая спецификацию по каждому блоку), необходимой и достаточной для комплектации и сборки блока, его испытания и монтажа, комплектования объекта из блоков, подготовке к сдаче его в эксплуатацию.

1.5. При выдаче заданий на разработку нового оборудования следует учитывать требования к нему, обусловленные применением оборудования в блоке.

При выдаче заданий машиностроителям на разработку блоков следует учитывать требования раздела 2 настоящих норм и предусматривать:

использование несущей конструкции агрегата для крепления обслуживающих площадок, трубопроводов, установки других агрегатов, вспомогательных блоков энергоснабжения, автоматизации и контроля;

организацию единого фронта обслуживания оборудования;

агрегирование в одном корпусе нескольких агрегатов, входящий в состав блока;

использование опорных конструкций блоков в качестве емкостей;

формирование узлов управления и применение многофункциональной переключающей арматуры;

унификацию технических решений.

2. ТРЕБОВАНИЯ К ПРОЕКТУ САНТЕХНИЧЕСКИХ БЛОКОВ

2.1. В состав блоков следует включать оборудование, аппараты, первичные средства контроля и управления, трубопроводы, вспомогательные конструкции (опорные, обслуживающие и др.), тепловую изоляцию и химзащиту.

2.2. В проектной документации на блок должны содержаться решения по сборке и разработке элементов, входящих в его состав.

В чертеже и спецификации блока должны быть предусмотрены опорные конструкции под агрегируемое оборудование и трубопроводы.

2.3. В проекте блока должны быть обеспечены:

независимость расположения составных частей блока от строительных конструкций и других блоков; в границах блока не должны проходить колонны, балки, ригели, плиты зданий и сооружений, коммуникаций и других блоков;

агрегирование составных частей блока на общих опорных конструкциях в минимальное количество (n) сборочных единиц. Лучшее решение блоков n = 1. Составные части блока, неагрегированные на общих опорных конструкциях, должны иметь самостоятельные опоры, которые устанавливаются и закрепляются на фундаментах, перекрытиях и других строительных конструкциях. Опоры могут быть металлические или железобетонные;

агрегирование отключающей, регулирующей и предохранительной арматуры в минимальное количество (m) узлов управления. Лучшее решение - отсутствие в блоке арматуры, не включенной в узлы управления, при m = 1";

возможность многократного применения проекта блока в рабочей документации объекта в результате внутрипроектной типизации и унификации;

применение типовых проектов площадок для обслуживания;

целесообразное ограничение сортамента материалов и изделий, применяемых в проектах блока;

применение стандартных составных частей трубопроводов, в том числе отборных устройств КИПиА, фильтров и др.;

минимальная протяженность трубопроводов. Лучшее решение - совмещение функций, компенсаторов температурных напряжений и др.;

минимальный расход металла на вспомогательные и опорные конструкции в блоке. Лучшее решение - использовать несущую способность оборудования для крепления труб, площадок и другого оборудования, применять для обслуживания и ремонта инвентарные или переносные площадки, грузоподъемные средства и другие сочетания инвентарных приспособлений, обеспечивающих жесткость при перевозке и установке сборочных единиц с легкими опорными конструкциями на агрегируемое оборудование;

жесткость конструкции сборочной единицы, сохранение ее целостности при перевозке, установке в проектное положение и эксплуатации;

наличие устройств для перевозки, перемещения, установки, выверки и крепления к фундаментам сборочной единицы;

положение центра тяжести относительно продольной и поперечной осевой сборочной единицы в соответствии с требованиями на транспортировку изделий.

3. ТРЕБОВАНИЯ К ПРОЕКТУ БЛОКА САНТЕХНИЧЕСКИХ КОММУНИКАЦИЙ

3.1. В блок сантехнических коммуникаций должны быть включены:

опорные конструкции под все межблочные сантехнические коммуникации;

все межблочные коммуникации;

средства защиты кабельных проводов от атмосферных воздействий;

антикоррозионная и тепловая защита;

проходные площадки, переходные мостики и т.п.

3.2. В проекте блока сантехнических коммуникаций должны быть обеспечены:

унификация опорных конструкций;

минимальные затраты материала на опорные конструкции;

жесткость конструкции пролетного строения, сохранение его целостности при перевозке и установке в проектное положение с трубами, покрытиями теплоизоляционными материалами;

возможность производства сварочных работ при соединении блоков коммуникаций;

соединение взаимно пересекающихся блоков с помощью вставок, которые могут быть изготовлены на базах Минмонтажспецстроя СССР.

Вставки должны включать вводы и выводы трубопроводов, идущих в поперечном направлении, лестничные клетки, переходы, анкерные устройства, П-образные компенсаторы.

4. ТРЕБОВАНИЯ К КОМПОНОВКЕ САНТЕХНИЧЕСКОЙ ЧАСТИ ОБЪЕКТОВ ИЗ БЛОКОВ

4.1. При монтаже сантехнических блоков, связанных с технологической частью объекта, их компоновка согласовывается с разработчиками технологической части проекта.

При компоновке сантехнических блоков и блоков сантехнических коммуникаций, не связанных с технологической частью, компоновку определяет разработчик сантехнической части в соответствии с приложениями 1, 3, 5 ... 10.

4.2. Компоновка сантехнической части объекта строительства из блоков должна обеспечить:

прокладку сантехнических коммуникаций с технологическими трубопроводами в специальных зонах технического коридора;

при несовмещенной прокладке сантехнических коммуникаций расположение в ограниченных зонах и объединение в блоки сантехнических коммуникаций;

расположение блоков с крупногабаритным и тяжеловесным оборудованием в основном по внешнему контуру объекта или в легких пристройках к основному зданию;

наличие монтажных зон для производства работ.

5. ТРЕБОВАНИЯ К СОСТАВУ ПРОЕКТНО-СМЕТНОЙ ДОКУМЕНТАЦИИ

5.1. При проектировании строительных объектов с применением комплектно-блочного метода монтажа по составу проектно-сметной документации необходимо руководствоваться СНиП 1.02.01-85, главы 2, 3, 4.

5.2. Техническая документация должна выполняться в соответствии с требованиями ГОСТов, СПДС.

Приложение 1

НОМЕНКЛАТУРА САНТЕХНИЧЕСКИХ БЛОКОВ

Приложение 2

ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ

Приложение 3

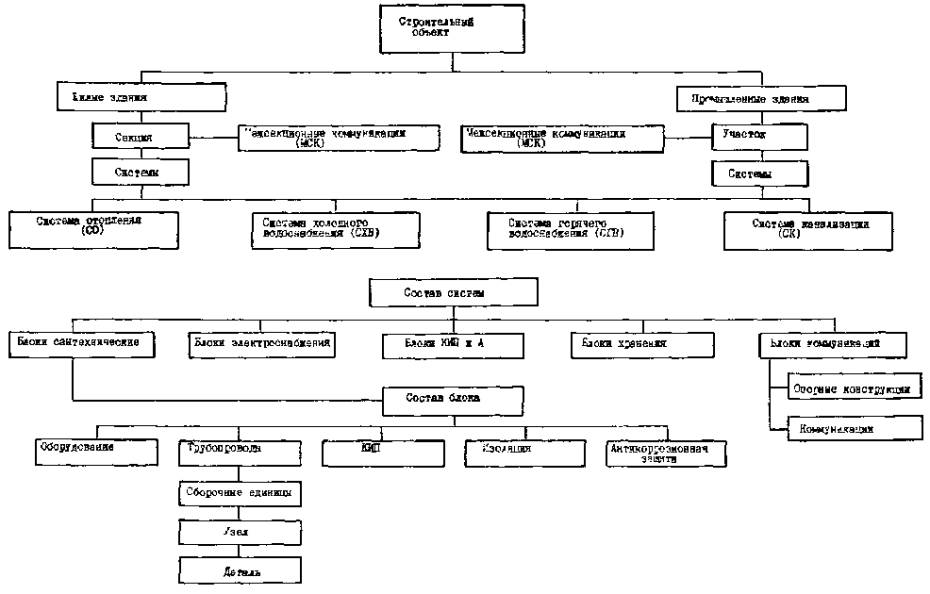

КЛАССИФИКАЦИЯ СИСТЕМ

Приложение 4

ВИДЫ БЛОКОВ И ИХ СТРУКТУРА

Приложение 5

ПЕРЕЧЕНЬ ТИПОВЫХ ДЕТАЛЕЙ И СБОРОЧНЫХ ЕДИНИЦ

Приложение 6

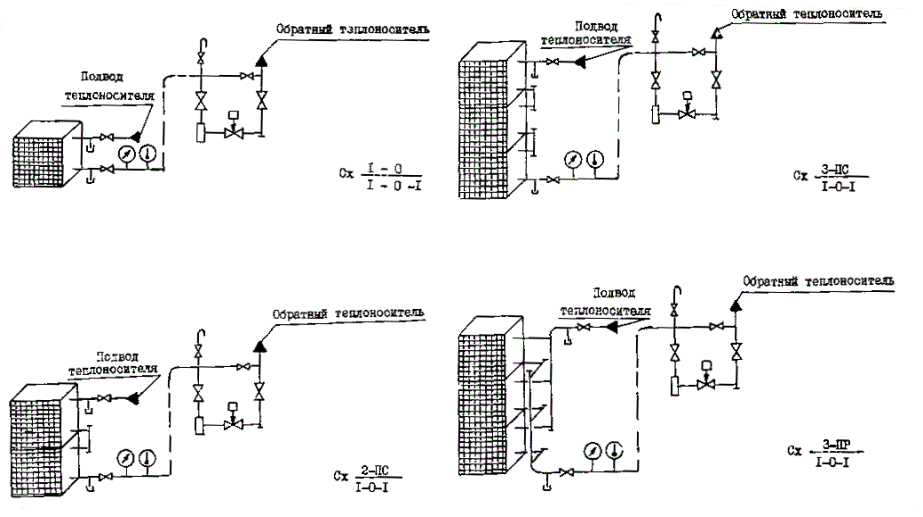

МОДИФИКАЦИЯ БЛОКОВ ВОЗДУХОНАГРЕВАТЕЛЕЙ

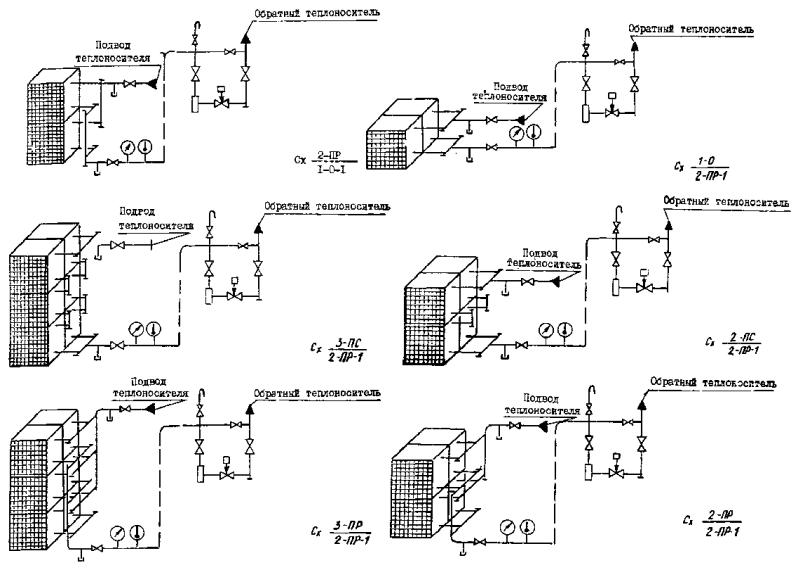

Продолжение приложения 6

Приложение 7

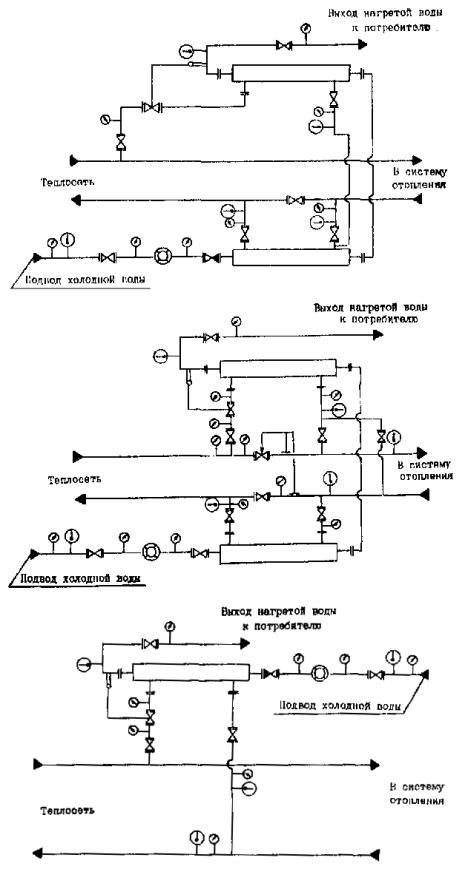

МОДИФИКАЦИЯ БЛОКОВ ВОДОНАГРЕВАТЕЛЕЙ СКОРОСТНЫХ (КОЖУХОТРУБНЫХ)

Приложение 8

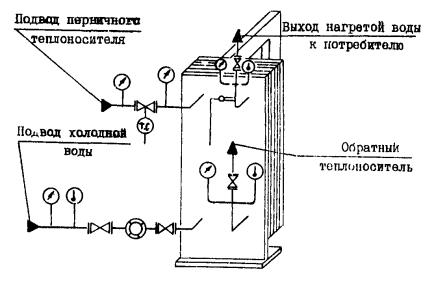

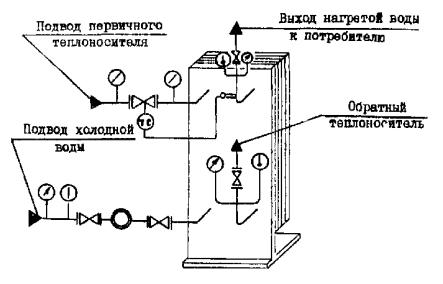

МОДИФИКАЦИЯ БЛОКОВ ВОДОНАГРЕВАТЕЛЕЙ ПЛАСТИНЧАТЫХ НА КОНСОЛЬНОЙ РАМЕ

НА ДВУХОПОРНОЙ РАМЕ

Приложение 9

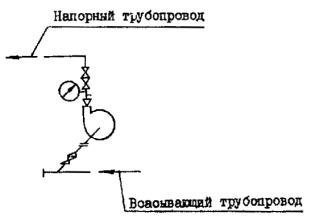

МОДИФИКАЦИЯ БЛОКОВ НАГНЕТАНИЯ (НАСОСЫ)

Приложение 10

МОДИФИКАЦИЯ БЛОКОВ ГЕНЕРАТОРОВ ТЕПЛА (КОТЛЫ)

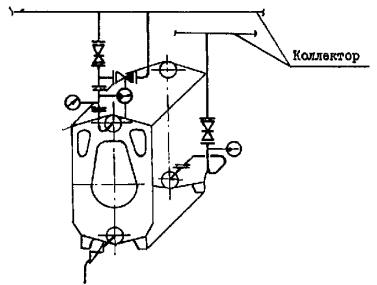

Блок котла "Факел" для отопления и вентиляции

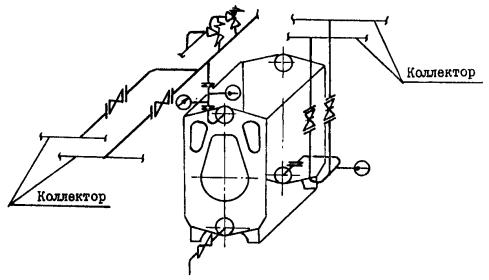

Блок котла "Факел" работающего как на отопление и вентиляцию, так и на горячее водоснабжение

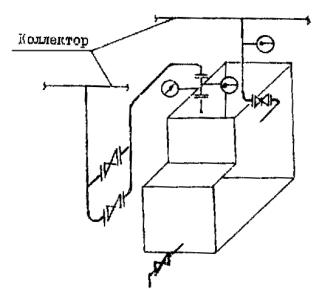

Блок котла "Братск 11" для отопления и вентиляции

Блок котла "Братск 11", работающего как на отопление и вентиляцию, так и на горячее водоснабжение.
