ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР НАСОСЫ ЦЕНТРОБЕЖНЫЕ ТИПЫ И ОСНОВНЫЕ ПАРАМЕТРЫ ГОСТ 10407-88 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ Москва ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
Дата введения 01.01.90 Настоящий стандарт распространяется на центробежные многоступенчатые секционные насосы, предназначенные для перекачивания воды, и устанавливает типы насосов в зависимости от свойств перекачиваемой воды и их основные параметры. 1. Насосы должны изготавливаться следующих типов: ЦНС - насосы для перекачивания воды, имеющей водородный показатель рН 7 - 8,5, с массовой долей механических примесей не более 0,1 %, размером твердых частиц не более 0,1 мм, микротвердостью не более 1,47 ГПа, температурой не более 318 К (45 °С); ЦНСг - то же, с температурой не более 378 К (105 °С); ЦНСс - насосы в однокорпусном исполнении для перекачивания агрессивных нефтепромысловых вод, в том числе сероводородосодержащих с массовой долей механических примесей не более 0,1 %, размером твердых частиц не более 0,1 мм, микротвердостью не более 1,47 ГПа, температурой не более 333 К (60 °С); ЦНс - то же, в двухкорпусном исполнении. 2. Насосы должны изготавливаться в климатическом исполнении УХЛ, категория размещения при эксплуатации 4 по ГОСТ 15150-69. 3. Основные параметры насосов для номинального режима должны соответствовать указанным в таблице. 4. Условное обозначение насосов должно соответствовать структурной схеме, приведенной в приложении 1. 5. Рабочие части характеристик Q - Н насосов приведены в приложении 2.
Примечание. В скобках (для справок) указаны обозначения насосов, действовавшие до введения настоящего стандарта. ПРИЛОЖЕНИЕ 1Обязательное СТРУКТУРНАЯ СХЕМА УСЛОВНОГО ОБОЗНАЧЕНИЯ НАСОСА

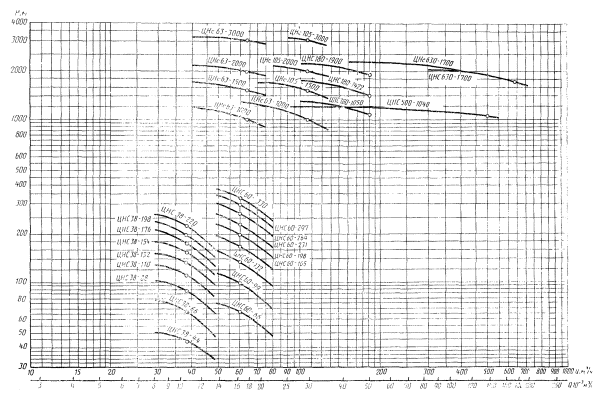

1 - тип насоса; 2 - подача насоса, м3/ч; 3 - напор насоса, м; 4 - порядковый номер модернизации. Пример условного обозначения центробежного многоступенчатого секционного насоса для перекачивания агрессивных нефтепромысловых вод, в том числе сероводородосодержащих, с подачей 0,05 м3/с (180 м3/ч) и напором 1900 м: Насос ЦНСс 180-1900 То же, с первой модернизацией: ЦНСс 180-1900-1. ПРИЛОЖЕНИЕ 2Справочное Рабочие части характеристик Q - Н
Примечания: 1. Характеристики насосов ЦНСг аналогичны характеристикам насосов ЦНС для тех же параметров. 2. Характеристики насосов ЦНСс 180-1050 … 1900 аналогичны характеристикам насосов ЦНС 180-1050 … 1900. ИНФОРМАЦИОННЫЕ ДАННЫЕ 1. РАЗРАБОТАН И ВНЕСЕН Министерством химического и нефтяного машиностроения СССР ИСПОЛНИТЕЛИ Г. М. Малашенко (руководитель темы); О. Ф. Лясин; Г. В. Визенков; В. П. Недоспасов; Б. И. Остапенко; Н. А. Кузьмук; М. Н. Иванов; В. К. Голованов; В. С. Александров; В. В. Жестеров. 2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 24.02.88 № 333. 3. Срок первой проверки - 1993 г., периодичность проверки 5 лет. 4. ВЗАМЕН ГОСТ 10407-83. 5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
)
