НАСОСЫ ЦЕНТРОБЕЖНЫЕ НЕФТЯНЫЕ
ДЛЯ МАГИСТРАЛЬНЫХ ТРУБОПРОВОДОВ

ТИПЫ И ОСНОВНЫЕ ПАРАМЕТРЫ

ГОСТ 12124-87

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Дата введения 01.01.89

1. Настоящий стандарт распространяется на центробежные насосы (далее - насосы), предназначенные для подачи в системах магистральных трубопроводов нефти и нефтепродуктов (в том числе широкой фракции легких углеводородов) с температурой от минус 5 до плюс 80 °С, кинематической вязкостью не более 3-10^-4 м²/с, в процентах по объему, не более:

серы в несвободном состоянии - 3,5;

парафина - 7;

механических примесей линейным размером не более 0,5 мм - 0,06.

2. Насосы изготовляют следующих типов:

НМ - нефтяной магистральный;

НПВ - нефтяной подпорный вертикальный;

НОУ - нефтяной откачки утечек.

3. Насосы следует изготовлять в климатическом исполнении УХЛ; категории размещения по ГОСТ 15150-69 при эксплуатации должны быть:

для насосов типа НМ с подачами 0,035 м/с (125 м/ч) - 0,197 м/с (710 м/ч) - 1;

для насосов типа НМ с подачами более 0,197 м/с (710 м/ч) - 4 (для серийно выпускаемых) и 1 для модернизируемых и перспективных типоразмеров.

При категории размещения 1 насосов НМ нижнее рабочее значение температуры окружающего воздуха должно быть не ниже минус 29 °С; при категории размещения 1 насосов типа НПВ и НОУ нижнее рабочее значение температуры окружающего воздуха должно быть не ниже минус 50 °С.

4. Насосы должны допускать параллельную работу.

5. Насосы типа НМ с подачами до 0,1 м/с (360 м³ /ч) и насос типоразмера НМ 1250-400 должны допускать последовательную работу двух, остальные - трех одновременно работающих насосов. Насосы с напорами более 550 м последовательной работы не допускают.

6. Насосы типа НПВ с подачами до 0,347 м³/с (1250 м³/ч) должны допускать последовательную работу двух одновременно работающих насосов.

7. Основные параметры насосов для номинальных режимов должны соответствовать указанным в табл. 1.

8. Рабочие режимы насосов должны соответствовать полям Q-Н, приведенным на чертеже.

Допускается изменение подачи и напора насосов в пределах полей Q-Н обточкой рабочих колес по наружному диаметру. Вариантов обточек должно быть не более трех, при этом допускается снижение значений КПД от указанных в табл. 1 не более чем на 3 %.

9. В насосах типа НМ с подачами 0,347 м³/с (1250 м³/ч) и более допускается применять сменные роторы с параметрами, указанными в табл. 2. Допускается обточка рабочих колес до 10 % по наружному диаметру, вариантов обточек должно быть не более трех, при этом снижение КПД от указанных в табл. 2 - не более 3 %.

10. Структурная схема условного обозначения насоса должна быть:

11. Пример условного обозначения центробежного вертикального подпорного насоса с подачей 0,347 м³/с (1250 м³/ч) и напором 60 м:

Насос НПВ 1250-60

То же, с первой модернизацией:

Насос НПВ 1250-60-1

Таблица 1

* Параметры, массы и поля Q-Н уточняют после серийного освоения насосов.

** Массы указаны с учетом масс трубопроводной обвязки и рамы.

*** Значения КПД - после модернизации насосов.

Примечание. Напор, допускаемый кавитационный запас и КПД указаны для воды с кинематической вязкостью 0,01 10^-4 м²/с.

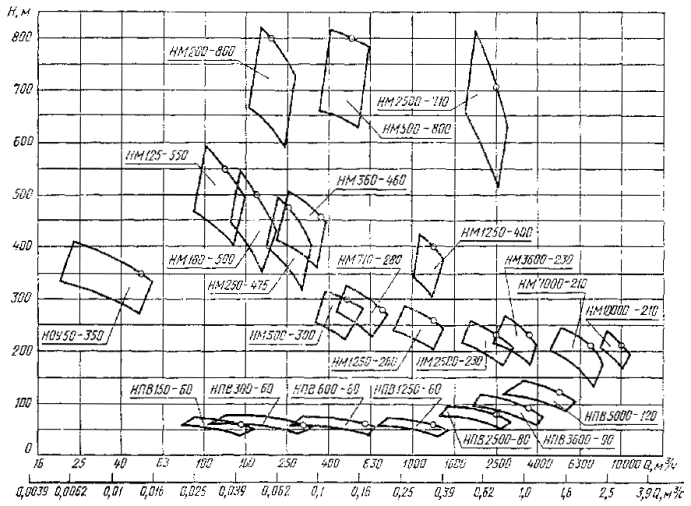

Поля Q-H

Примечание. Поля Q-Н указаны для воды с кинематической вязкостью 0,01 10^-4 м²/с.

Таблица 2

Примечания:

1. Предельные отклонения по напору +5, -3 % от указанных в табл. 2.

2. Напор, допускаемый кавитационный запас, КПД указаны для воды кинематической вязкостью 0,01 10^-4 м²/с.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством химического и нефтяного машиностроения СССР

ИСПОЛНИТЕЛИ

А. В. Малик (руководитель темы); В. А. Головин, канд. техн. наук; В. П. Недоспасов; О. И. Щуренкова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 28.09.87 № 3710

3. ВЗАМЕН ГОСТ 12124-80

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
