ПОСОБИЕ
ПО ПРОЕКТИРОВАНИЮ ЭЛЕМЕНТОВ ПЛАНА,
ПРОДОЛЬНОГО И ПОПЕРЕЧНОГО ПРОФИЛЕЙ,
ИНЖЕНЕРНЫХ ОБУСТРОЙСТВ, ПЕРЕСЕЧЕНИЙ
И ПРИМЫКАНИЙ АВТОМОБИЛЬНЫХ ДОРОГ

В РАЗВИТИЕ СНиП 2.05.02-85

«АВТОМОБИЛЬНЫЕ ДОРОГИ»

Одобрено Главным техническим

управлением (решение № 37-07-17/11

от 27.10.86)

Москва 1889

ПОСОБИЕ ПО ПРОЕКТИРОВАНИЮ ЭЛЕМЕНТОВ ПЛАНА, ПРОДОЛЬНОГО И ПОПЕРЕЧНОГО ПРОФИЛЕЙ/ИНЖЕНЕРНЫХ ОБУСТРОЙСТВ, ПЕРЕСЕЧЕНИЙ И ПРИМЫКАНИЙ АВТОМОБИЛЬНЫХ ДОРОГ. Союздорнии. М., 1989.

Составлено в развитие СНиП 2.05.02-85 "Автомобильные дороги" и содержит рекомендации, детализирующие нормы проектирования по классификации автомобильных дорог, расчетным показателям элементов плана, продольного и поперечного профилей, пересечений и примыканий автомобильных дорог и по их инженерным обустройствам.

Предназначено для инженерно-технических работников проектных организаций.

ВВЕДЕНИЕ

"Пособие по проектированию элементов плана, продольного и поперечного профилей, инженерных обустройств, пересечений и примыканий автомобильных дорог" содержит вспомогательный материал, развивающий требования СНиП 2.05.02-85, позволяющий принимать и обосновывать проектные решения с учетом различных факторов.

В тексте без скобок указаны номера пунктов и таблиц по Пособию, в скобках - соответствующие им номера по СНиП 2.05.02-85. Текст, включенный в Пособие из СНиП 2.05.02-85 без изменения, выделен.

Пособие разработано Союздорнии Минтрансстроя СССР при участии Союзпорпроекта и Тбилгипроавтодортранса Минтрансстроя СССР, Промтрансниипроекта Госстроя СССР, МАДИ, Минвуза СССР, ВНИИ МВД СССР Главного управления ГАИ МВД СССР, Гипродорнии Минавтодора РСФСР, Грузгосоргдорнии, Минавтодора ГССР.

Пособие подготовили: от Союздорнии Минтрансстроя - инж. О. Н. Яковлев (руководитель темы), канд. техн. наук Н. А. Рябиков, инженеры В. И. Баранов, Н. С. Беззубик, Е. Н. Гребеневич, А. В. Ионов, кандидаты технических наук Ю. С. Крылов, М. Т. Работяга, инженеры З. Н. Федотова, Л. Т. Чертков; от Союздорпроекта Минтрансстроя - инж. В. М. Телегин; от Тбилгипроавтодортранса Минтрансстроя - инж. В. И. Ксенодохов; от Промтрансниипроекта - кандидаты технических наук А. Г. Колчанов, В. С. Порожняков, А. С. Гузунов; от МАДИ Минвуза СССР - доктора технических наук В. Ф. Бабков, А. П. Васильев, Е. М. Лобанов, В. В. Сильянов, канд. техн. наук О. А. Дивочкин, инж. С. М. Булак; от ВНИИ МВД СССР - кандидаты технических наук В. Я. Буйленко, В. В. Новизенцев; от ГУ ГАИ МВД СССР - инженеры С. А. Галаев, Ю. С. Остроумов; от Гипродорнии Минавтодора РСФСР - кандидаты технических наук Г. Н. Артемов, В. Д. Белов, В. П. Расников, инж. В. Д. Казанский; от Грузгосоргдорнии Минавтодора ГССР - канд. техн. наук Т. А. Шилакадзе.

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Настоящее Пособие содержит вспомогательные справочные материалы и методические указания по разработке проектов на строительство и реконструкцию автомобильных дорог СССР общего пользования и подъездных дорог промышленных предприятий.

Пособие не распространяется на проектирование временных (сооружаемых на срок службы менее 5 лет) автомобильных дорог различного назначения, автозимников, дорог лесозаготовительных предприятий, внутренних дорог промышленных предприятий (испытательных, внутриплощадочных, карьерных и т.п.), проектируемых в соответствии со СНиП 2.05.07-85, и внутрихозяйственных автомобильных дорог в колхозах, совхозах и Других сельскохозяйственных предприятиях и организациях, проектируемых в соответствии со СНиП 2.05.11-83.

1.2. Госстрой и дорожные министерства союзных республик по согласованию с Госстроем СССР могут разрабатывать местные (региональные) нормативные документы, указания и рекомендации; отражающие специфику проектирования автомобильных дорог в условиях данного региона.

1.3. При проектировании автомобильных дорог, кроме главы СНиП 2.05.02-85, других общесоюзных нормативных документов и настоящего Пособия, следует учитывать ведомственные нормативы, а также основные действующие методические и научно-технические рекомендации.

1.4(1.1). При разработке проектов автомобильных дорог категорию последних следует определять исходя из интенсивности движения потока транспортных средств определенной в результате технико-экономических изысканий, с учетом народнохозяйственного и административного значения дороги (табл. 1(1)).

Таблица 1(1)

Классификация автомобильных дорог общего пользования по народнохозяйственному и административному значению приведена в прил. 1.

1.5. Автомобильные дороги I категории подразделяются следующим образом:

1-а - магистральные автомобильные дороги (автомагистрали) - дороги, обслуживающие дальние автомобильные перевозки, связывающие крупные административные и индустриальные центры, проходящие в обход городов и населенных пунктов, а также скоростные подъезды к крупным транспортным узлам, туристским центрам и курортам союзного значения, предназначенные для движения автомобилей с высокими скоростями, имеющие пересечения с автомобильными дорогами и железными дорогами любого значения, трамвайными линиями, пешеходными и велосипедными дорожками только в разных уровнях; транспортные развязки должны обеспечивать въезд на них и выезд с них без пересечений потоков движения в одном уровне;

1-б - автомобильные дороги, не отнесенные к 1-а категории, обслуживающие в основном автомобильные перевозки между населенными пунктами и промышленными районами, выходы из крупных городов и кольцевые дороги вокруг крупных городов и промышленных центров; имеющие пересечения с автомобильными дорогами III категории и выше, с железными дорогами, трамвайными линиями только в разных уровнях; транспортные развязки должны обеспечивать въезд на них и выезд с них без пересечения потоков движения в одном уровне.

1.6. Дороги V категории следует проектировать, как правило, на коротких подъездах к отдельным объектам или на подъездах к удаленным территориям, используемым несколькими хозяйствами (горные пастбища, пионерские лагеря, дома отдыха и т.п.).

1.7(1.2). К подъездным автомобильным дорогам промышленных предприятий относятся дороги, обеспечивающие связь предприятий с автомобильными дорогами общего пользования, городскими дорогами, с предприятиями других отраслей, железнодорожными станциями, портами и т.п., рассчитываемые на пропуск транспортных средств, допускаемых для обращения на дорогах общего пользования, если по этим дорогам не предусматриваются технологические перевозки с применением специализированных транспортных средств, автомобилей особо большой грузоподъемности и малогабаритных моторных тележек. При наличии в составе движения указанных транспортных средств подъездные дороги следует проектировать по СНиП 2.05.07-85.

1.8(1.3). Расчетные значения интенсивности движения соответствуют определенному для каждой категории дороги уровню загрузки. Транспортные средства, составляющие поток, в силу различия эксплуатационных показателей (эффективность тормозной системы, полная масса и т.д.) оказывают различное влияние на загрузку дороги. Для получения сопоставимых уровней загрузки дороги транспортными средствами различных типов и грузоподъемности поток, состоящий из различных транспортных средств, приводится к потоку легковых автомобилей. При этом ставится задача определения интенсивности движения потока легковых автомобилей, равноценного по уровню загрузки смешанному потоку транспортных средств.

По расчетной интенсивности движения (см. табл. 1(1)), выраженной в транспортных единицах, назначают категорию дороги в тех случаях, когда грузовые автомобили составляют более 70% транспортного потока, а в единицах, приведенных к легковому автомобилю, - когда легковые автомобили составляют 30% и более.

Переход интенсивности, выраженной в единицах транспортных средств, к интенсивности, приведенной к легковому автомобилю, осуществляется умножением интенсивности потока транспортных средств определенного типа на соответствующий коэффициент приведения.

Коэффициенты приведения следует принимать по табл. 2(2).

Указанные в табл. 2(2) коэффициенты приведения отражают отношение динамических габаритов транспортных средств (минимальных безопасных расстояний между одноименными точками двух движущихся друг за другом транспортных средств) к динамическим габаритам легковых автомобилей, определенным при одной и той же скорости, а также динамические характеристики транспортных средств (реализуемую скорость, динамичность и маневренность).

Таблица 2(2)

В прил. 2 приведены основные типы автотранспортных средств, используемых на дорогах общего пользования, и их грузоподъемность.

При промежуточных значениях грузоподъемностей автотранспортных средств коэффициенты приведения следует определять интерполяцией.

1.9. Для автобусов и специальных автомобилей коэффициенты приведения следует принимать равными коэффициентам приведения тех автотранспортных средств, на базе которых они изготовлены или которым соответствует их полная масса. Для автобусов типа ЛиАЗ и ЛАЗ коэффициенты приведения рекомендуется принимать равными 2,5, а типа ПАЗ - 2.

1.10. В пересеченной и горной местности в силу меньшей маневренности грузовые автомобили и автопоезда влияют на уровень загрузки в большей степени, чем в равнинной. Поэтому для условий пересеченной и горной местности коэффициенты приведения, указанные в табл. 2(2) для грузовых автомобилей и автопоездов, следует увеличивать в 1,2 раза.

1.11(1.4). На участках автомобильных дорог в районах крупных городов обычно отмечается значительное увеличение интенсивности движения легковых автомобилей в предвыходные и воскресные дни, связанное с массовым выездом населения в зоны отдыха. Такая интенсивность наблюдается в течение нескольких часов и достигает максимума в вечернее время в воскресные дни, когда население почти одновременно (в течение 3-5 ч) возвращается из зон отдыха. При этом интенсивность движения может быть в 2-3 раза и более выше определяемой из условия среднегодовой суточной, что может привести (и приводит) к перегрузке дороги и образованию заторов.

Назначать категорию таких участков автомобильных дорог целесообразно в соответствии с наибольшей перспективной часовой интенсивностью движения, прив. ед/ч:

св. 2400 - 1 категория;

" 1600 до 2000 - II категория;

" 800 " 1600 - III категория.

1.12(1.5). Расчетную интенсивность движения для назначения категории автомобильных дорог и их проектирования принимают на основе данных, полученных в результате экономических изысканий. При этом категория автомобильной дороги назначается по суммарной в обоих направлениях среднегодовой суточной интенсивности движения на последний год перспективного периода. При наличии данных о часовой интенсивности движения в качестве расчетной целесообразно принимать наибольшую часовую интенсивность, достигаемую (или превышаемую) в течение 50 ч в последний год перспективного периода.

1.13. На автомобильных дорогах, обслуживающих в основном сельскохозяйственные перевозки, интенсивность движения в летне-осенние месяцы (время уборки урожая) значительно превосходит среднегодовую суточную. Назначение категории в таких случаях по среднегодовой суточной интенсивности может привести к их перегрузке , образованию заторов и, следовательно, к снижению эффективности автомобильных перевозок, повышению их себестоимости, увеличению потребности в автотранспортных средствах, необходимых для выполнения заданного объема перевозок в возможно короткие сроки.

В случаях, когда среднемесячная суточная интенсивность наиболее напряженного месяца в году более чем в 2 раза превышает установленную на основе экономических изысканий или расчетов среднегодовую суточную, последнюю для назначения категории дороги следует увеличивать в 1,5 раза.

1.14(1.6). В проектах следует принимать более высокую категорию дороги в случаях, когда по расчетной интенсивности движения (пп. 1.4(1.1) и 1.11 (1.4)) требуются неодинаковые категории.

Основой для назначения категории автомобильной дороги является перспективная интенсивность движения среднегодовая суточная или часовая. Для проектирования необходимо принимать категорию более высокую, чем требуется по этим двум показателям. Административное и народнохозяйственное значение дороги при этом является второстепенным фактором, и назначение (повышение) ее категории по этому признаку может быть выполнено при согласовании с планирующими органами (Госпланами союзных республик, Госпланом СССР).

1.15(1.7). Автомобильные дороги являются дорогостоящими инженерными сооружениями, рассчитанными на длительный срок службы. Во избежание преждевременной реконструкции дороги с изменением элементов плана, продольного и поперечного профилей по мере роста интенсивности движения категорию автомобильной дороги назначают по интенсивности, ожидаемой в перспективе на 20-й год. Такая перспектива соответствует как пределу прогнозирования интенсивности движения с достаточной точностью, так и получению максимального экономического эффекта от капитальных затрат на строительство автомобильных дорог.

1.16. Для подъездных автомобильных дорог к промышленному предприятию за расчетный год перспективного периода принимается год достижения предприятием или его очередью полной проектной мощности с учетом объема перевозок в период его строительства.

Для тех случаев, когда подъездная дорога или ее отдельные участки являются общими для ряда предприятий, за расчетный принимается год ввода в эксплуатацию последнего предприятия.

1.17(1.7). Перспективный период при проектировании дорожных одежд следует принимать с учетом межремонтных сроков их службы, которые устанавливаются в соответствии с действующими нормами.

1.18. При разработке проекта за начальный год расчетного перспективного периода следует принимать год завершения разработки проекта дороги (или самостоятельного участка дороги).

При вводе дороги в эксплуатацию через 2-3 года после завершения разработки проекта перспективная интенсивность движения на расчетный период, отсчитываемый от года как завершения разработки проекта, так и ввода дороги в эксплуатацию, будет находиться в пределах точности прогнозирования. Если строительство дороги (или отдельного участка дороги) начинается через 5 лет и более после завершения разработки проекта, необходимо уточнять перспективную интенсивность движения и категорию дороги, а при их несоответствии - пересматривать принятые ранее проектные решения с целью предотвратить преждевременную перегрузку дороги и, следовательно, ее реконструкцию.

1.19(1.8). Автомобильные дороги общего пользования предназначены для пропуска автотранспортных средств с габаритами: по длине одиночных автомобилей до 12м и автопоездов до 20 м; по ширине до 2,5м; по высоте до 4 м для дорог. I-IV категорий и до 3,8 м для дорог V категории.

Пропуск транспортных средств с габаритными размерами, превышающими указанные, может быть предусмотрен по дорогам общего пользования при наличии специального разрешения и при условии разработки мероприятий по обеспечению безопасности движения во время их пропуска.

1.20(1.9). Детальность проработки принимаемых проектных решений, учет местных условий, в том числе природно-климатических, и наличие местных строительных материалов в значительной степени определяют количественные и качественные показатели строительства и эксплуатации автомобильных дорог и работы автотранспорта.

Принимаемые в проектах автомобильных дорог технические решения по их проложению на местности, элементам плана, продольного и поперечного профилей и их основным сочетаниям, типам пересечений и примыканий дорог, конструкциям дорожных одежд и земляного полотна, инженерным обустройствам дорог должны создавать предпосылки для роста производительности труда, экономии основных строительных материалов и топливно-энергетических ресурсов. Выбор наиболее рационального решения обосновывается разработкой вариантов и сравнением их технико-экономических показателей:

стоимости строительства, затрат на ремонт и содержание дорог, потерь, связанных с воздействием на окружающую природную среду при строительстве и эксплуатации; себестоимости перевозок; обеспечения безопасности движения, изменения производственных условий обслуживаемых дорогами хозяйств и прилегающих к дорогам территорий и др.

1.21. В состав затрат, учитываемых при определении сравнительной экономической эффективности вариантов проектных решений, рекомендуется включать:

капитальные вложения, осуществляемые в период строительства;

капитальные вложения, необходимые для осуществления в процессе эксплуатации дороги работ по ее реконструкции, расширению, усилению или техническому перевооружению;

капитальные вложения в автомобильный транспорт, соответствующие объему перевозок грузов и пассажиров на начало эксплуатации дороги;

дополнительные ежегодные капитальные вложения в автомобильный транспорт, соответствующие приросту объемов перевозок грузов и пассажиров;

стоимость оборотных фондов народного хозяйства, соответствующую массе грузов круглогодичного производства и потребления, постоянно находящихся в транспортном процессе;

затраты на капитальный ремонт дороги;

ежегодные затраты на текущий ремонт и содержание дороги;

затраты на средний ремонт;

затраты на перевозки грузов и пассажиров.

При технико-экономическом обосновании проектных решений следует также учитывать:

сокращение потерь и затрат в народном хозяйстве благодаря улучшению дорожных условий;

сокращение текущих затрат в социальной сфере;

потери от дорожно-транспортных происшествий;

потери, связанные с временем пребывания пассажиров в пути;

потери, связанные с ущербом, причиняемым автомобильными дорогами окружающей природной среде, или затраты по его предотвращению и др.

1.22. При технико-экономическом сравнении вариантов проектных решений следует руководствоваться Указаниями по определению экономической эффективности капитальных вложений в строительство и реконструкцию автомобильных дорог" ВСН 21-83 Минавтодора РСФСР (М.: Транспорт, 1985), "Инструкцией по учету потерь народного хозяйства от дорожно-транспортных происшествий при проектировании автомобильных дорог" ВСН 3-81 Минавтодора РСФСР (М.: Транспорт, 1982), а также другими специальными нормативно-техническими документами по определению влияния принимаемых проектных решений на эффективность капитальных вложений.

1.23. При проектировании элементов плана и продольного профиля необходимо учитывать, что назначение больших радиусов и меньших продольных уклонов приводит к повышению скорости, безопасности движения и снижению себестоимости перевозок. В равнинной местности и на малозастроенной территории это способствует также снижению стоимости строительства за счет спрямления и уменьшения длины трассы.

1.24. Воздействие, оказываемое на окружающую природную среду в процессе строительства и эксплуатации автомобильных дорог, и связанные с этим потери предопределены принимаемыми проектными решениями. Поэтому в проекте дороги необходимо уделять большое внимание вопросам охраны окружающей природной среды, а именно: изменению режима грунтовых вод, приводящего к заболачиванию или осушению придорожных территорий, и, как следствие, к гибели леса; изменению режима поверхностных вод, вызывающего заболачивание обширных территорий, образование промоин и оврагов на косогорах и в местах расположения искусственных водопропускных сооружений; нарушению устойчивости горных напластований; изменению уровней загазованности и транспортного шума на придорожных территориях с учетом их лечебно-оздоровительной ценности; воздействиям на растительный и животный мир придорожных территорий и т.д.

При разработке проектных решений, обеспечивающих охрану окружающей природной среды, необходимо учитывать стоимость их реализации.

1.25. Проложение дорог на местности может привести к значительным изменениям производственных условий обслуживаемых ими хозяйств и прилегающих к ним территорий. Они могут как сближать хозяйства, так и удалять их, например за счет перепробега при проложении между ними дороги I категории.

Особенно ощутимые изменения дороги вносят в сельскохозяйственное производство. С одной стороны, они способствуют увеличению его эффективности за счет возможности проведения агротехнических работ в сжатые и наиболее благоприятные сроки, повышению уровня механизации работ, снижению потерь при вывозе сельскохозяйственной продукции, а также закреплению сельского населения в результате решения многих социальных проблем. С другой стороны, строительство дорог ведет к изъятию земель из сельскохозяйственного производства, к изменению системы деления земель и севооборота, режима грунтовых и поверхностных вод, к загрязнению придорожных территория (что сопровождается снижением их продуктивности), а иногда и к осваиванию менее ценных технических культур.

Все перечисленные факторы следует учитывать при сравнении вариантов проложения дорог.

1.26(1.11). Проложение автомобильных дорог через населенные пункты связано со снижением скорости транспортного потока и безопасности движения, созданием для жителей дискомфортных условии из-за загрязнения воздуха, транспортного шума и разделения дорогой территории населенного пункта.

В связи с этим в целях исключения негативного взаимного влияния населенных пунктов и автомобильных дорог I-III категорий последние, как правило, следует прокладывать в обход населенных пунктов с устройством подъездов к ним. При этом необходимо учитывать отрицательное воздействие автотранспорта на окружающую среду и возможность в будущем реконструкции дороги. С этой целью расстояние от бровки земляного полотна до линии застройки населенных пунктов в соответствии с их генеральными планами следует принимать с учетом обеспечения буферной зоны между ними для создания благоприятных условий проживания в населенном пункте, но не менее 200 м.

1.27(1.12). В целях снижения единовременных затрат за счет исключения объектов, не являющихся обязательными при интенсивности движения на ближайшую (5-10-летнюю) перспективу, но необходимыми на расчетный перспективный период, в проектах следует предусматривать очередность их строительства. К таким объектам относятся: полосы движения на дорогах с многополосной проезжей частью, которые в дальнейшем могут сооружаться за счет разделительной полосы либо путем строительства второй проезжей части; сооружения, обеспечивающие охрану окружающей среды; съезды на транспортных развязках; элементы обустройства дорог и защитные дорожные сооружения.

2. ОРГАНИЗАЦИЯ И БЕЗОПАСНОСТЬ ДВИЖЕНИЯ

2.1. При проектировании автомобильных дорог всех категорий, мостов и других сооружений в составе раздела "Организация и безопасность движения" следует прорабатывать следующие вопросы:

оценка запроектированного участка дороги по условиям обеспечения безопасности движения с построением графиков скорости движения потока, коэффициентов аварийности (при реконструкции дорог), коэффициентов относительной безопасности движения;

оценка пропускной способности с построением графиков;

наличие и размещение элементов обустройства дороги;

необходимость освещения автомобильной дороги;

необходимость светофорных объектов и их размещение;

организация движения, в том числе на участках дороги в пределах населенных пунктов, с учетом пешеходного и велосипедного движения;

организация движения на пересечениях с железными дорогами.

2.2. Для пересечений дорог с автомобильными и железными дорогами в одном и разных уровнях в проекте должны быть приведены схемы организации движения с размещением знаков, разметки, ограждений и других средств ориентирования.

При разработке схем организации движения на железнодорожных переездах следует руководствоваться требованиями ГОСТ 23457-86 и "Инструкцией по устройству и обслуживанию переездов" (М., 1985).

2.3. Автобусные остановки на дорогах I - III категорий должны иметь переходно-скоростные полосы, отделенные от проезжей части основной дороги разделительными полосами или сплошной разметкой. На автобусных остановках должны быть установлены автопавильоны и соответствующие знаки, устроены пешеходные переходы.

2.4. Устройство площадок отдыха следует предусматривать в живописных местах, защищенных от ветра, у исторических мест, памятников природы и архитектуры. В проекте необходимо приводить также схемы организации движения в зоне площадок отдыха с разметкой проезжей части и расстановкой дорожных знаков.

2.5. В проект следует включать план размещения сооружений дорожной и автотранспортной служб относительно дорог и схемы организации движения в их зоне.

2.6. При озеленении дорог деревья лиственных пород (клен ясенелистый, тополь), у которых время опадания листьев совпадает с периодом наибольшей скользкости покрытия, не допускается располагать на расстоянии менее 50 м от кромки проезжей части.

Декоративные посадки деревьев с диаметром ствола более 0,1 м во избежание наездов автомобилей должны быть удалены от кромки проезжей части не менее чем на 10 м.

2.7. Особое внимание следует уделять обстановке дороги техническими средствами организации движения. При разработке схем организации движения необходимо руководствоваться положениями ГОСТ 23457-86. На схемах должны быть показаны: дорожные знаки и светофорные объекты; дорожная разметка; расстановка ограждающих и направляющих устройств; границы тротуаров, пешеходные и велосипедные дорожки.

В рабочей документации должна быть выполнена привязка элементов обустройства дороги и разработаны эскизы знаков индивидуального проектирования, которые следует согласовать с органами дорожного надзора ГАИ.

2.8. Стационарное электрическое освещение необходимо выполнять на опасных участках дорог с учетом имеющихся возможностей и необходимых затрат.

При использовании существующих электрических распределительных сетей целесообразно предусматривать освещение, на дорогах I категории с интенсивностью движения свыше 20 тыс. авт/сут, а также на больших мостах, автобусных остановках, пересечениях дорог I и II категорий между собой и с железными дорогами, на кольцевых пересечениях, площадках для стоянок автомобилей, кривых с ограниченной видимостью, железнодорожных переездах.

2.9. Освещение следует предусматривать также на опасном участке и на подходе к нему на расстоянии не менее 250 м, чтобы обеспечить адаптацию зрения водителей и исключить возможность дорожно-транспортных происшествий в прилегающих зонах.

2.10. Кольцевые пересечения, особенно на дорогах значительной протяженности, допускается проектировать при их гарантированном освещении.

2.11. Опоры светильников следует располагать, как правило, за бровкой земляного полотна для повышения транспортно-эксплуатационных показателей дорог и безопасности движения. Такая расстановка опор позволяет обеспечить:

механизированную очистку снега с обочин на всю ширину;

использование полной ширины обочин при вынужденных остановках автомобилей в зоне опор и снижение влияния этих автомобилей на режим движения основного потока;

уменьшение вероятности наезда автомобилей на опоры и их загрязнения, что повышает эстетические качества дороги и улучшает ориентирование водителей.

2.12(2.10). Проекты автомобильных дорог I - IV категорий в части безопасности движения должны согласовываться с органами Госавтоинспекции МВД СССР.

При этом согласованию подлежат принимаемые проектные решения по элементам плана, продольного и поперечного профилей, конструкциям дорожной одежды, схемам пересечений и примыканий, схемам размещения ограждений, дорожных знаков и нанесения вертикальной и горизонтальной разметки, искусственным сооружениям (мостам, путепроводам и эстакадам), а также разделы пояснительной запуски проекта "Безопасность и организация движения", "Обустройство дорог", "Дорожная и автотранспортная служба".

3. ОХРАНА ОКРУЖАЮЩЕЙ ПРИРОДНОЙ СРЕДЫ

3.1(3.1). Воздействие автомобильных дорог на окружающую природную среду обусловлено четырьмя основными факторами:

самой автомобильной дорогой как инженерным сооружением, в том числе ее обустройством, зданиями и сооружениями служб;

выполнением работ по строительству автомобильных дорог и сооружений при них, в том числе размещением заводов, баз и т.п.;

выполнением работ по ремонту и содержанию автомобильных дорог;

движением транспортных средств.

Воздействие указанных факторов на окружающую среду (иногда в течение длительного периода) проявляется в изменении гидросферы, биосферы, атмосферы, литосферы и педосферы (рис. 1). В целях охраны окружающей природной среды возможные нежелательные изменения в природе в результате строительства автомобильных дорог должны быть учтены на стадии проектирования: принимаемые решения должны быть направлены на исключение этих изменений или сведение их до минимума.

Рис. 1. Схема влияния автомобильных дорог на окружающую среду

3.2. При сравнении вариантов трассы, прокладываемых но сельскохозяйственным угодьям, необходимо учитывать:

стоимость земель, отчуждаемых как в постоянное, так и во временное пользование;

нарушение системы севооборота;

возмещение ущерба из-за ухудшения качественного состояния земель;

прибыль сельскохозяйственных предприятии от проложения через их земли автомобильной дороги;

социальную значимость автомобильной дороги.

3.3. Расположение трассы и размеры намечаемой к изъятию площади земель с указанием его сроков (временное, постоянное) необходимо согласовывать с землепользователями и органами, осуществляющими государственный контроль за использованием земель.

3.4. Ущерб, наносимый сельскохозяйственному предприятию в связи с нарушением системы севооборота, следует определять суммарной приведенной величиной потерь, в том числе от загрязнения атмосферы отработавшими газами автотранспорта. Прибыль этих организаций от строительства автомобильной дороги на их землях допускается определять по методике, изложенной в прил. 3.

3.5(3.2). Для уменьшения воздействия дороги на окружающую природную сроду необходимо проводить экологическое обоснование расположения дороги по отношению к ландшафту: избегать трассирования по границам ландшафта и урочищ, в местах миграции животных, обитания редких и охраняемых видов; избегать пересечений дорогами, особенно высоких категорий, сельскохозяйственных угодий и пастбищ, удалять их от личных огородов на расстояние не менее 200 м; предусматривать соответствующее оформление придорожных территорий, создание вдали от дороги биотипов, благоприятных для жизнедеятельности животных, обеспечение боковой видимости прилегающей к дороге полосы в соответствии с п.4.20 СНиП 2.05.02-85, установку сеток препятствующих неожиданному появлению животных на проезжей части дороги, установку различных рефлекторов, отпугивающих животных от дороги, и т.п.

Все эти мероприятия сугубо специфичны, и в каждом конкретном случае необходимо выбирать наиболее действенные и возможные. Предложения по этим мероприятиям должны вырабатываться в результате экологической экспертизы местности, включающей изучение состояния почвенного покрова, ландшафта, растительности и животного мира, устойчивости экологических систем и имеющей цель прогнозировать изменения экологической обстановки в результате строительства и эксплуатации автомобильной дороги. Для проведения этой работы желательно формировать экологические отряды с участием в них экологов, геоботаников, геохимиков, почвоведов, зоологов и других специалистов.

3.6. Особое внимание необходимо уделять вопросам воздействия автомобильных дорог на охраняемые природные территории и памятники культуры. Нетронутая природа наиболее уязвима и поэтому в наиболее сильной степени подвержена любому влиянию человека.

В целях охраны этих территорий автомобильные дороги следует прокладывать на расстоянии не менее 2 км от них.

3.7. Заводы, карьеры, склады горюче-смазочных материалов и другие производственные базы, обеспечивающие нужды строительства автомобильных дорог, также оказывают отрицательное воздействие на окружающую природную среду, загрязняя воздух, территорию, грунт, грунтовые воды и влияя на уровень последних.

Для снижения вредного воздействия заводов и баз на окружающую природную среду их необходимо размещать за пределами населенных пунктов с учетом особенностей местности, используя непригодные для других нужд народного хозяйства территории. Следует избегать их расположения около государственных заповедников и заказников, охраняемых урочищ и зон, отнесенных к памятникам природы и культуры, в зоне домов отдыха, санаториев, курортов, пионерских лагерей и т.п.

При проектировании карьеров местных строительных материалов необходимо учитывать естественный уровень грунтовых вод, предусматривая возможное осушение прилегающих территорий и последующую рекультивацию карьера. Кроме, того, следует стремиться к разработке карьеров не вглубь, а с охватом больших площадей. После рекультивации территории карьеров могут стать более удобными и ценными для сельскохозяйственного производства.

3.8. Для предотвращения разрушения берегов рек, озер и других водоемов устанавливаются специальные защитные зоны, на территории которых запрещено любое строительство, в том числе и автомобильных дорог.

3.9. В районах размещения курортов, домов отдыха, пансионатов, пионерских лагерей и т.п. трассы следует прокладывать за пределами установленных вокруг них санитарных зон либо в проектах должны быть предусмотрены защитные мероприятия.

Шум и загазованность воздуха на придорожных территориях в значительной степени снижают их лечебно-оздоровительную ценность. Поэтому трассы дорог необходимо располагать от указанных мест с подветренной стороны на расстоянии не менее 2 км.

При невозможности обхода указанных мест на прилегающих к ним участках автомобильных дорог в целях снижения шума и загазованности воздуха следует принимать радиусы кривых в плане не менее 600 м и продольные уклоны не более 30%о, обеспечивая тем самым равномерность движения транспортных средств, а также проводить расчет уровня транспортного шума и в случае необходимости разрабатывать мероприятия по его снижению до допустимого.

3.10(3.6). На дорогах в пределах водоохранных зон следует предусматривать организованный сбор воды с поверхности проезжей части с последующей ее очисткой или отводом в места, исключающие загрязнение источников водоснабжения.

Для этих целей рекомендуется проектировать устройство специальных водосборных лотков, водоочистных колодцев, водоотводных канав и т.п.

3.11(3.8). При проектировании дорог необходимо предусматривать увязку их строительства с мелиоративными работами.

Автомобильные дороги не должны создавать помех для проведения работ как по осушению, так и по обводнению земель в целях повышения их продуктивности и снижать эффективность существующих систем мелиорации земель.

3.12(3.17). При пересечении автомобильной дорогой путей миграции животных необходимо разрабатывать специальные мероприятия по обеспечению безопасного и беспрепятственного их передвижения.

К таким мероприятиям относятся устройство специальных переходов в сочетании с направляющими заборчиками, пересечение миграционных путей эстакадами и т.п. При выборе принимаемых решений необходимо учитывать, что узкими типовыми скотопрогонами не всегда пользуются не только дикие животные, но и домашние, а пренебрежение учетом миграции земноводных (лягушек) может привести к возникновению опасных участков с высокой концентрацией дорожно-транспортных происшествий в результате повышения скользкости покрытия.

4. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ НОРМЫ И ТРАНСПОРТНО-ЭКСПЛУАТАЦИОННЫЕ ПОКАЗАТЕЛИ

Расчетные скорости и нагрузки

4.1(4.1). Основным транспортно-эксплуатационным показателем, определяющим предельно допустимые параметры элементов автомобильных дорог, является расчетная скорость движения - наибольшая возможная (по условиям устойчивости и безопасности) скорость Движения автомобилей в свободных условиях в летнее время года при температуре воздуха 20°С, относительной влажности 50%, метеорологической дальности видимости более 500 м, отсутствии ветра, атмосферном давлении 1013 МПа (760 мм рт.ст.), при коэффициенте продольного сцепления на чистой сухой поверхности проезжей части при скорости движения по ней 60 км/ч не менее 0,6, а на увлажненной - не менее значений, приведенных в табл. 46 СНиП 2.05.02-85.

Расчетные скорости движения для проектирования элементов плана, продольного и поперечного профилей подразделяются на основные и допустимые для трудных участков пересеченной и горной местности в зависимости от категории дороги (табл. 3(3)).

Расчетные скорости, установленные п. 4.1 СНиП 2.05.02-85 для трудных участков пересеченной местности, допускается принимать на подходах к городам и при пересечении земель, занятых особо ценными сельскохозяйственными культурами и садами, а также при реконструкции дорог. При этом необходимо проводить сравнение вариантов проложения дороги с технико-экономическим обоснованием каждого конкретного участка проектируемой дороги.

Расчетные скорости на смежных участках автомобильных дорог не должны отличаться более чем на 20%.

Таблица 3(3)

4.2(4.1). При разработке проектов реконструкции автомобильных дорог по нормам 1-б категории с четырьмя полосами движения допускается при соответствующем технико-экономическом обосновании сохранять элементы плана, продольного и поперечного профилей н а отдельных участках существующих дорог, используя их для движения в одном направлении, если они соответствуют расчетной скорости, установленной для дорог III категории. При этом для встречного движения необходимо устраивать проезжую часть на самостоятельном земляном полотне исходя из расчетной скорости, установленной для дорог 1-б категории.

Если в результате реконструкции предусматривается устройство шести полос движения или более, то проектное решение необходимо принимать исходя из рас -четной скорости, установленной для дорог 1-б категории.

В проектах реконструкции автомобильных дорог по нормам II и III категорий допускается сохранять элементы плана, продольного и поперечного профилей существующих дорог, если они соответствуют расчет но и скорости, установленной для дорог соответственно III и IV категорий.

При разработке проектов реконструкции автомобильных дорог по нормам IV категории допускается сохранять только элементы плана и продольного профиля существующих автомобильных дорог, если они соответствуют расчетной скорости, установленной для дорог V категории, а поперечный профиль должен быть приведен в соответствие с нормами для дорог IV категории.

4.3(4.2). Автотранспортные средства в зависимости от осевых масс подразделяются на две группы:

с осевой массой свыше 6 до 10 т - предназначенные для эксплуатации на автомобильных дорогах I – III (IV) категорий, имеющих дорожные одежды капитального или облегченного типа;

с осевой массой до 6 т - предназначенные для эксплуатации на автомобильных дорогах всех категорий.

4.4. Осевая масса наиболее нагруженной оси автотранспортного средства не должна превышать значений, приведенных в табл. 4.

Таблица 4

В обоснованных случаях допускается увеличение осевой массы при расстоянии между осями:

свыше 2 м у автобусов первой группы - до 11,5 т, второй группы - до 7 т и у самосвалов - до 6,5 т;

свыше 1,3 до 1,65 м у двухосной тележки автотранспортных средств первой группы - до 9 т, если осевая масса, приходящаяся на смежную ось, не превышает 6 т.

Осевую массу трехосных тележек, имеющих расстояние между смежными осями не менее 0,4 расстояния между крайними осями, следует принимать по табл. 5.

Таблица 5

Допустимая полная масса автотранспортных средств не должна превышать значений, приведенных в табл. 6.

Таблица 6

4.5. Среднее давление колес автотранспортных средств на поверхность дороги по контурной площади контакта протектора шины с дорогой должно быть не более: 600 кПа (6 кгс/см²) - для средств первой группы, 500 кПа (5 кгс/см²) - второй группы.

Среднее давление по площади контакта выступов рисунка протектора с дорогой должно быть не более:

850 кПа (8,5 кгс/см²) - для автотранспортных средств первой группы, 800 кПа (8 кгс/см²) - второй группы.

Основные параметры поперечного профиля дороги

4.6(4.4). Основные параметры поперечного профиля проезжей части и земляного полотна автомобильных дорог в зависимости от их категории следует принимать по табл. 7(4).

Таблица 7 (4)

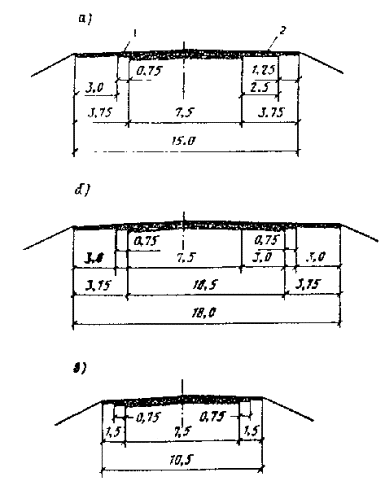

Рис. 2. Поперечные профили автомобильных дорог

1-а категории с укрепленной (1) и остановочной (2) полосами: а - в обычных условиях; б - с учетом увеличения числа полос движения; в - с уменьшенной шириной разделительной полосы; г - то же, разделительной полосы и обочин; а - ширина ограждения (размеры даны в метрах)

Рис. 3. Поперечные профили автомобильных дорог

1-б категории с укрепленной (1) и остановочной (2) полосами: а - в обычных условиях; б - с учетом увеличения числа полос движения; в - с уменьшенной шириной разделительной полосы; г - то же, разделительной полосы и обочин (размеры даны в метрах)

Поперечные профили автомобильных дорог разных категорий приведены на рис. 2-6.

4.7(4.5). Ширина обочин автомобильных дороге многополосной проезжей частью включает в себя ширину укрепленной полосы не менее 0,75 м или ширину остановочной полосы (для правых обочин) 2,5 м.

Остановочные полосы следует проектировать на участках автомобильных дорог I-а, I-б и II категорий (где интенсивность движения за первые пять лет достигает 50% расчетной перспективной и более), в местах, определяемых и обосновываемых проектом, а также на пересечениях, примыканиях и съездах с них (когда не предусматривается устройство переходно-скоростных полос) на расстоянии не менее 100 м в обе стороны. На дорогах, используемых для международных перевозок, остановочные полосы целесообразно проектировать на всем протяжении.

Рис. 4. Поперечные профили автомобильных дорог II категории:

а - в обычных условиях с укрепленной (1) и остановочной (2) полосами; б - с дополнительной полосой на подъем; в - с уменьшенной шириной обочин ( размеры даны в метрах;

Рис. 5. Поперечные профили автомобильных дорог III категории:

а - в обычных условиях; б - с дополнительной полосой на подъем; в - с уменьшенной шириной обочин (размеры даны в метрах)

Рис 6. Поперечные профили автомобильных дорог IV и V категорий:

а - в обычных условиях; б - с уменьшенной шириной обочин (размеры даны в метрах)

4.8(4.6). Число полос движения на дорогах с многополосной проезжей частью для одного направления принимается не менее двух.

При сильно выраженной неравномерности распределения интенсивности движения по направлениям во времени целесообразно предусматривать специальные полосы для реверсивного движения.

4.9. Необходимое число полос движения определяется технико-экономическим расчетом из условия минимума суммарных приведенных затрат.

При этом следует учитывать рациональную загрузку дороги, характеризуемую коэффициентом загрузки Z.

Z= N/P,                                                                 (1)

где N - интенсивность движения, прив.ед./ч;

Р - практическая пропускная способность, прив.ед,/ч, определяемая в соответствии с «Руководством по оценке пропускной способности автомобильных дорог» (М.: Транспорт, 1982).

Рекомендуемый коэффициент загрузки Z для условий движения в сухое летнее время года ни автомобильных дорогах различных групп приведен в табл. 8.

4.10. При проектировании поперечного профиля головных участков выходов автомобильных дорог из городов необходимо предусматривать возможность стадийного увеличения числа полос движения.

4.11. Для автомагистралей, используемых для международных перевозок, число полос движения проезжей части следует определять расчетом на основе сопоставления нормальной допустимой интенсивности движения, а в сложных условиях застройки (подходы к городам) максимальной допустимой интенсивности (табл. 9) с расчетной интенсивностью движения за последний год перспективного периода или какой-либо другой год этого периода с максимальной интенсивностью движения.

Таблица 8

Таблица 9

4.12(4.7). На участках дорог II категории, а также III категории с интенсивностью движения более 4000 прив.ед./сут (достигаемой в первые 5 лет эксплуатации) при смешанном составе транспортного потока следует предусматривать дополнительные, полосы проезжей части для грузового движения в сторону подъема: при продольном уклоне 30%о - при длине участка свыше 1 км, а при продольном уклоне 40%о - при длине участка свыше 0,5 км.

Ширину дополнительной полосы движения следует принимать равной 3,5 м на всем протяжении подъема, а ее общую длину за подъемом - по табл. 10(6).

Переход к уширенной проезжей части следует осуществлять на участке длиной 60 м.

Если расстояние между двумя соседними дополнительными полосами меньше 500 м, эти полосы рекомендуется объединять в одну непрерывную.

Таблица 10 (6)

4.13. В тех случаях, когда интенсивность движения автопоездов превышает 25% общей интенсивности, а объемы грузов, транспортируемых по дороге автопоездами, составляют более 50% общего объема грузоперевозок, при проектировании параметров поперечного и продольного профилей следует выполнять технико-экономическое сопоставление принимаемых проектных решений с учетом средней скорости и безопасности движения транспортного потока.

4.14. В отдельных случаях при технико-экономическом обосновании устройства дополнительной полосы на затяжных подъемах рекомендуется пользоваться номограммой (рис. 7), построенной на основе оценки потерь времени быстро движущимися автомобилями при различной интенсивности и составе движения, а также сравнения стоимости этих потерь со стоимостью строительства полосы.

Строительство полосы экономически целесообразно, если точка пересечения перпендикуляров, построенных из точек, соответствующих количеству быстро и медленно движущихся автомобилей, находится выше кривой, соответствующей длине подъема.

Рис. 7. Номограмма для определения целесообразности устройства дополнительной полосы на подъем (цифры у кривых - длина подъема, м)

4.15(4.11). Ширину разделительной полосы на участках дороги, где в перспективе может потребоваться увеличение числа полос движения, необходимо увеличивать на 7,5 м при устройстве двух дополнительных полос и на 15 м - четырех дополнительных полос. При этом следует учитывать, что при ширине разделительной полосы более 12 м создаются наилучшие условия движения.

4.16(4.12). Ширину разделительной полосы на участках дорог, проложенных по ценным землям, на особо трудных участках дорог в горной местности, на больших мостах, при проложении дорог в застроенных районах и т.п., при соответствующих технико-экономических обоснованиях допускается уменьшать до ширины, равной ширине полосы для установки ограждений плюс 2 м.

Переход от уменьшенной ширины разделительной полосы к ширине полосы, принятой на дороге, осуществляется с обеих сторон с отгоном 100:1.

При проектировании участков автомобильных дорог с многополосной проезжей частью необходимо рассматривать варианты их стадийного строительства с сокращением единовременных капитальных затрат и возможностью реконструкции в перспективе.

Целесообразны следующие варианты развития поперечного профиля:

устройство вначале одной проезжей части с организацией на ней двухстороннего движения, а затем достройка второй проезжей части и разделительной полосы с организацией одностороннего движения в каждом направлении;

увеличение числа полос движения за счет уширенной разделительной полосы.

При стадийном сооружении дороги ширина полосы отвода и параметры искусственных сооружений и земляного полотна рассчитывают на перспективное число полос движения.

При определении сроков стадийного увеличения числа полос движения следует исходить из достигаемого на определенный период уровня удобства движения, который характеризуется обеспечиваемой скоростью движения, коэффициентами загрузки и насыщенности. В табл. 11 приведены значения коэффициентов загрузки, соответствующие предельным условиям функционирования дороги различного назначения.

4.17(4.17). Для повышения устойчивости автомобиля при движении по кривым в плане необходимо предусматривать устройство виража - проезжей части с односкатным поперечным профилем и уклоном внутрь кривой.

Таблица 11

Поперечные уклоны проезжей части на виражах следует назначать в зависимости от радиусов кривых в плане по табл. 12(8).

Если две смежные кривые в плане обращены в одну сторону и прямая вставка между ними составляет 100 м и менее пли отсутствует, то односкатный поперечный профиль следует принимать непрерывным на протяжении двух кривых и прямой вставки.

4.18(4.18). Переход от двускатного поперечного профиля к односкатному на дорогах I категории можно выполнять различными способами в зависимости от ширины разделительной полосы:

13,5(12,5) м - вращением проезжих частей вокруг перспективных кромок проезжей части с учетом увеличения числа полос движения за счет разделительной полосы (рис. 8);

6(5) м - вращением проезжих частей вокруг кромок проезжей части, примыкающих к разделительной полосе (рис. 9, а, б);

2 м - вращением проезжих частей вокруг оси дороги (рис. 9, в, г).

Таблица 12(8)

Переход от двускатного поперечного профиля к односкатному на дорогах II-V категории производят постепенным вращением внешней полосы вокруг оси проезжей части до получения односкатного поперечного профиля с уклоном, равным уклону проезжей части при двускатном профиле, а затем - вращением вокруг оси всей проезжей части до необходимой величины поперечного уклона на вираже.

4.19. Если две смежные кривые в плане обращены в разные стороны и прямая вставка между ними составляет 60 м и менее или отсутствует, то отгон виража следует выполнять от середины прямой вставки или на стыке двух клотоид, где поперечный уклон проезжей части и обочины принимают равным нулю.

Рис. 8. Поперечные профили автомобильных дорог I категории с разделительной полосой шириной 13,5 (12,5) м:

а - в начале отгона виража; б - в конце; 1 - ось дороги; 2 - ось вращения (кромка перспективной полосы движения); Δb - уширение полосы движения; n - число полос движения в одном направлении на первую очередь; i_b - уклон виража; i - уклон проезжей части (размеры даны в метрах)

4.20. При отгоне виража наружная кромка проезжей части постепенно повышается, и в сечении, где уклон проезжей части равен уклону виража, превышение кромки h (м) составляет:

h = Bi_b /1000,                                                                (2)

где В - ширина проезжей части, м;

i_b - уклон виража, %о.

Рис. 9. Поперечные профили автомобильных дорог I категории с разделительной полосой шириной 6 (5) м (a, б) и с уменьшенной разделительной полосой (в, г):

а, в - в начале отгона виража; б, г - в конце (размеры даны в метрах)

Повышение наружной кромки осуществляется постепенно, чтобы дополнительный продольный уклон наружной кромки проезжей части на участке отгона виража для дорог I и II категорий не превышал 5%о, для остальных категорий дорог в равнинной местности - 10%о и в горной - 20%о.

Дополнительный продольный уклон наружной кромки проезжей части i_н.к.^доп (%о) определяется по формуле

 ,                                                               (3)

или

 ,                                                                 (4)

где h₁ - превышение кромки проезжей части при достижении нулевого поперечного уклона, м;

h₂ - то же, на вираже относительно оси вращения, м;

i - уклон проезжей части при двускатном поперечном профиле, %о;

L_О.В - минимальная длина отгона виража из условия дополнительного продольного уклона, %о;

,                                                            (5)

При малой длине отгона виража резко изменяется кривизна поверхности проезжей части, вызывающая неравномерное распределение веса автомобиля на колеса и уменьшающая его устойчивость.

4.21. Для обеспечения водоотвода с поверхности проезжей части на участках отгона виража продольный уклон должен быть не менее 5%о.

4.22(4.19). Уширение проезжей части принимают прямо пропорциональным длине переходной кривой, с тем чтобы к началу круговой кривой достичь его полной величины.

На дорогах I категории уширение проезжей части можно предусматривать за счет внешней и внутренней обочин, на дорогах II-V категорий - только за счет внутренней обочины.

Ширина обочин должна быть не менее 1,5 м для дорог I-II категорий и не менее 1 м для дорог III-V категорий. При недостаточной ширине обочин уширение проезжей части на кривой необходимо выполнять путем уширения земляного полотна.

На дорогах I категории с шириной разделительной полосы 13,5(12,5) м необходимо предусматривать уширение проезжей части, а при необходимости и земляного полотна, с учетом увеличения числа полос движения в перспективе. Разделительную полосу в этом случае следует увеличивать за счет уширения устраиваемых в перспективе полос движения, а ширину обочин уменьшать на суммарную величину уширения разделительной полосы и проезжей части (см. рис. 8).

4.23. Проектирование отгона виража и уширения можно выполнять при наличии ЭВМ серии ЕС по разработанному в ГПИ "Союздорпроект" комплексу программ, входящих в систему автоматизированного проектирования автомобильных дорог (САПР-АД), с автоматическим выбором схемы отгона виража.

Системой предусматривается проведение расчета:

в составе технологической линии проектирования земляного полотна (ТЛП-2);

в автономном режиме проектирования виражей с применением программ, входящих в состав пакета прикладных программ (ППП-1).

Программа "Проектирование виражей" (Н180) рассчитывает с постоянным шагом по длине клотоиды отметки всех характерных точек поперечного профиля и уширения с учетом всех возможных сочетаний элементов плана трассы. Автоматически выбирается одна из схем отгона виража.

Программа "Вычерчивание виражей" (Н18050) предназначена для вычерчивания отгона виражей и уширений на графопостроителе. Данная программа использует результаты работы предшествующих программ, поэтому дополнительная исходная информация не вводится.

Проектирование отгона виража и уширения так же можно выполнять с применением таблиц, составленных для наиболее распространенных радиусов и длин переходных кривых (для дорог II-V категорий)*.

* См.: Типовые проектные решения сооружений на автомобильных дорогах. Сер.503-0-45: Элемент автомобильных дорог на закруглениях - виражи, уширения проезжей части, переходные кривые. М.; Союздорпроект, 1982.

В этом случае результаты проектирования отгона виража и уширения могут быть представлены как в табличной форме с аппликацией, так и в графической.

План и продольный профиль

4.24(4.20). Проектирование плана и продольного профиля дорог надлежит производить из условия наименьшего ограничения и изменения скорости, обеспечения безопасности и удобства движения, возможной реконструкции дороги за пределами перспективного периода.

Скорость является основным фактором, определяющим эффективность автомобильных перевозок, поэтому во всех случаях назначение элементов плана и продольного профиля исходя из расчетной скорости, допускаемой на трудных участках местности, должно быть обосновано технико-экономическими расчетами с учетом условий движения в неблагоприятные периоды года. При этом необходимо учитывать, что участки изменения скорости движения характеризуются повышенными аварийностью, уровнями транспортного шума и загазованности воздуха отработавшими автомобильными газами.

4.25. При проектировании автомобильных дорог необходимо учитывать рост интенсивности движения за пределами перспективного периода. В тех случаях, когда за пределами перспективного периода предполагается дальнейший рост интенсивности и возможное вследствие этого превышение расчетной для данной категории дороги интенсивности, установленной на перспективный период, для предотвращения в будущем отказа от использования уже построенных участков дорог или их использование с ограничениями скорости движения проектирование плана и продольного профиля дорог III-V категорий надлежит производить исходя из расчетной скорости для той категорий дороги, которая предполагается за пределами перспективного периода.

4.26(4.20). При назначении, элементов плана и продольного профиля в качестве основных параметров следует принимать:

продольные уклоны - не более 30%о;

расстояние видимости для остановки автомобиля - не менее 450 м;

радиусы кривых в плане - не менее 3000 м;

радиусы кривых в продольном профиле:

выпуклых - не менее 70000 м;

вогнутых - не менее 8000 м;

длины кривых в продольном профиле:

выпуклых - не менее 300 м;

вогнутых - не менее 100 м.

Участки автомобильных дорог, спроектированные с указанными параметрами, необязательно оценивать по скорости и безопасности движения.

4.27(4.21). Если по условиям местности не представляется возможным выполнить требования п.4.26 (4.20) или выполнение их связано со значительными объемами работ и стоимостью строительства дороги, при проектировании допускается снижать нормы на основе технико-экономического сопоставления вариантов с учетом указаний пп. 1.20(1.9) и (2.2).При этом предельно допустимые нормы надлежит принимать по табл. 13(10) исходя из расчетных скоростей движения по категориям дорог, приведенных в табл. 3(3).

При проектировании необходимо учитывать, что применение на одном участке одновременно двух и более параметров с минимально допустимыми нормами может привести к чрезмерному снижению скорости и безопасности движения. Поэтому при технико-экономическом сопоставлении вариантов и обосновании принятого варианта необходимо выполнять оценку скорости и безопасности движения в соответствии с прил. 4, 5, а также учитывать увеличение затрат на содержание дороги в зимний и осенне-весенний периоды года (прил. 6).

4.28. План автомобильной дороги является одним из ее важнейших элементов, определяющих транспортно-эксплуатационные качества дороги и уровень обеспечения безопасности движения по ней.

В плане дорогу следует проектировать, вписывая в главные формы рельефа, избегая резких изменений направления трассы. При этом следует избегать коротких прямых вставок между смежными кривыми и малых углов поворота трассы между большими углами.

Геометрические элементы плана дороги должны обеспечивать равномерность движения автомобиля. Объективным критерием для оценки равномерности движения автомобиля по дороге является плавность эпюры скоростей движения, построение которой рекомендуется производить в соответствии с прил. 4.

Таблица 13(10)

Примечание. Наименьшее расстояние видимости для остановки должно обеспечить видимость любых предметов, имеющих высоту 0,2 м и более и находящихся на середине полосы движения, с высоты глаз водителя автомобиля 1,2 м от поверхности проезжей части.

4.29. Особо опасными участками дорог являются кривые в плане радиусом менее 150 м.

На внешних кривых (описывающих формы рельефа) сознаются худшие условия движения. При одних и тех же параметрах элементов плана (углов поворота и радиусов кривых) на внешних кривых в плане но сравнению с внутренними (вписываемыми в формы рельефа) наблюдается снижение скорости движения автомобиля в 1,1-1,15 раза и увеличение количества дорожно-транспортных происшествии в 1,5-2 раза.

Радиус на внешних кривых рекомендуется принимать в 1,1 раза больше, а при углах поворота более 60º - в 1,3 раза больше, чем на внутренних кривых.

Для контроля этого положения и проверки видимости на внешних кривых рекомендуется выделять условным обозначением - в виде утолщенной линии - участки внешних кривых о графе плана на продольном профиле, на эпюрах скоростей движения и др.

4.30. Опасными и сложными с точки зрения удобства движения и управления автомобилем являются участки, где имеются смежные кривые, направленные в разные стороны, так называемые обратные кривые.

На обратных кривых в горной местности, помимо величин радиусов, следует регламентировать соотношения радиусов смежных кривых. Они должны отличаться друг от друга не более чем в 1,5 раза.

4.31. На участках кривых в плане в сочетании с продольными уклонами при интенсивном движении автопоездов радиус кривой в плане рекомендуется принимать в зависимости от продольного уклона по табл. 14.

4.32(4.22). На кривых в плане радиусами 2000 м и менее, а на подъездных дорогах к промышленным предприятиям - 400 м и менее следует предусматривать переходные кривые.

Таблица 14

Примечание. Для промежуточных значений продольных уклонов радиусы кривых в плане следует определять интерполяцией.

При назначении длины переходных кривых следует проверять возможность принятия минимальной (по СНиП 2.05.02-85) длины переходной кривой L_min в зависимости от радиуса круговой кривой R и минимального угла поворота трассы α_min (табл. 15).

Таблица 15

При минимальных углах поворота и соответствующих им значениях радиусов и длин переходных кривых (см. табл. 15) закругления будут иметь вид биклтоид, т.е. непосредственно сопряженных переходных кривых, без круговой вставки между ними.

При угле поворота трассы α > α_min и соответствующих значениях радиуса и длины переходной кривой, приведенных в табл. 15, длину круговой кривой L_кр (м) определяют по формуле

,                                                       (6)

4.33. Для обеспечения комфортабельных условий движения по кривым в плане, не вызывающих неприятных ощущений у водителей и пассажиров, особенно при близком расположении обратных кривых, длину переходных кривых рекомендуется назначать по табл. 16.

Таблица 16

4.34. При проектировании современных автомобильных дорог одним из важнейших условий обеспечен и я безопасности и комфортабельности движения по ним является создание трассы, позволяющей автомобилю двигаться с постоянной или плавно меняющейся скоростью.

Этому условию отвечает клотоидная трасса. Элементы клотоидной трассы назначают, как и при круговых кривых, в зависимости от категории дороги.

Минимальные значения радиусов и длин клотоид (переходных кривых) принимают в соответствии с табл. 15.

Длины переходных кривых рекомендуется назначать по табл. 16 из условия обеспечения нарастания центробежного ускорения более 0,3-0,4 м/с³.

4.35. Для горной местности характерно близкое расположение кривых в плане, при котором условия движения на отдельных участках зависят от параметров элементов смежных участков. Показателем, комплексно учитывающим такие условия, является извилистость трассы. В простейшем виде извилистость трассы характеризуется количеством кривых в плане на 1 км дороги, которое зависит от скорости транспортного потока (табл. 17).

Таблица 17

Существуют определенные границы изменения показателен извилистости трассы, при которых обеспечиваются оптимальная эмоциональная напряженность и высокая надежность работы водителя (табл. 18).

Таблица 18

Для более детальной оценки и сравнения вариантов плана трассы в горной местности на отдельных ее участках и на всем протяжении может служить показатель извилистости трассы I (град^.км^-3/2) учитывающий не только количество кривых на 1 км дороги, но и элементы плана - углы поворота, радиусы и тип кривых:

,                                  (7)

где L_уч, - протяженность участка трассы, км;

γ - коэффициент, учитывающий тип кривой; для круговой кривой γ =1, для клотоиды γ = 0,8;

α_i - i-й угол поворота трассы, град;

R_i - радиус i-й кривой, м;

n - количество углов поворота трассы.

По мере увеличения извилистости трассы наблюдается снижение скорости движения автомобиля. На долинных участках дороги в горной местности эта зависимость характеризуется данными, представленными в табл. 19.

Таблица 19

4.36(4.2). Ширину полос расчистки леса и кустарника, величину срезки откосов выемки и расстояние переноса строен ни на участках кривых в плане с внутренней стороны в целях обеспечения видимости следует определять расчетом; при этом уровень срезки откосов выемки надлежит принимать одинаковым с уровнем бровки земляного полотна.

Для этого в процессе проектирования дороги применяется графический способ - построение в крупном масштабе каждой кривой в плане и кривой видимости (рис. 10).

Рис. 10. Схема определения границ срезки на косогоре:

       - траектория движения автомобиля; ---- - линия разделки косогора на видимость

Для проверки обеспеченности видимости дороги в плане и упрощения построения границ видимости можно ограничиться определением. аналитическим путем максимальной по биссектрисе угла срезки косогора на видимость (стрелы видимости) f_i в середине кривой (рис. 11), которая зависит от расстояния видимости S, длины круговой кривой L_кр , длины всего закругления L_з.

а) при S < L_кр (см. рис. 11, а)

,                                                          (8)

б) при L_кp < S < L_з (см. рис. 11, б)

,                                                          (9)

где α - угол поворота трассы, рад;

;                                                  (10)

;                                                          (11)

;                                              (12)

;                                                               (13)

Рис. 11. Схема для расчета величины срезки в середине кривой:

а - S < L_кр, б - L_кp < S < L_з; в - S > L_кр; НПК, КПК - начало и конец переходной кривой

в) при S > L_з - (см. рис. 11, в)

f₃ = a₁R + a₂L - a₂’ d,                                                           (14)

где a₂ определяется по формуле (11) или при d =0 по формуле

;                                                     (15)

;                                                                (16)

Стрела видимости f_i определяется от траектории движения с радиусом кривой

R = R_o + Δ ;                                                             (17)

где Ro - радиус кривой по оси дороги, м;

;                                                              (18)

1,5 - расстояние от водителя до внутренней кромки проезжей части, м.

В частном случае, когда переходные кривые отсутствуют (L=0), выражения (9) и (14) принимают вид:

;                                         (19)

т.е. получаем формулу, которая приводится в учебной и справочной литературе.

Расчет стрелы видимости по формулам (8), (9), (14) с применением микрокалькулятора не представляет особой сложности, но в целях значительного упрощения и ускорения определения f_i предлагаются номограммы (рис. 12, 13).

4.37. Обеспечение необходимой видимости на дорогах в горной местности при большой крутизне склонов нередко сопряжено с необходимостью разделки весьма больших скальных выемок. В таких случаях следует рассматривать вариант уменьшения срезки за счет принятия расстояния видимости не встречного автомобиля, а для остановки. При этом необходимо обеспечить раздельное но направлениям движение автомобилей на участках внешних кривых путем устройства по оси проезжей части разделительных островков или выступающих бордюров. Кроме того, обочины на таких участках должны иметь ширину не менее 3 м и должны быть укреплены на всю ширину.

В начале и конце участка раздельного движения следует предусматривать соответствующие знаки.

Вариант с разделительными островками (или бордюрами) принимается на основе технико-экономического обоснования.

Одним из способов увеличения расстояния видимости является установка на кривых выпуклых зеркал. Эксперименты показали, что скорости движения и безопасность на участках внешних кривых при этом несколько увеличиваются, в особенности при углах поворота более 80°.

Рис. 12. Номограмма для определения стрелы видимости f₁ на автомобильных дорогах при S < L_кp

Рис. 13. Номограмма для определения стрелы видимости f₂ на дороге при S < L_з

4.38. При проектировании автомобильных дорог следует учитывать, что психологическая безопасность может быть обеспечена при расстояниях видимости, значительно превышающих необходимые из условия торможения.

Расстояние видимости для обеспечения психологической комфортабельности и безопасности движения рекомендуется выбирать с учетом скорости движения по табл. 20.

Таблица 20

* Над чертой приведено расстояние видимости при обеспечении психологической комфортабельности и безопасности движения, под чертой - при ее допустимом ограничении.

Участки с меньшей видимостью должны преодолеваться с расчетной скоростью движения не менее чем за 10 с, что обеспечивает безопасную остановку автомобиля при расчетном времени реакции водителя 2,5 с. Такие участки могут рассматриваться как допустимое решение при проектировании дорог I категории.

Принятым в СНиП 2.05.02-85 расстояниям видимости соответствует время реакции водителя t = 1,0 с. Такая величина может иметь обеспеченность, близкую к 85%, лишь при исключении возможности неожиданного появления сигнала и предполагает напряженную работу водителя.

4.39. Для обеспечения приведенных в табл. 20 расстояний видимости наименьшие радиусы выпуклых кривых в продольном профиле рекомендуется принимать из условия удобства работы водителей (психологически безопасная дорога) по табл. 21.

Таблица 21

4.40. При проектировании элементов продольного профиля автомобильных дорог с затяжными уклонами рекомендуется исходить из условия движения по ним смешанного транспортного потока, в котором за расчетные следует принимать автомобили с наибольшими габаритами, перевозящие не менее 50% общего объема грузов и составляющие не менее 25% общего потока.

Назначение элементов продольного профиля следует обосновывать технико-экономическим сравнением вариантов с учетом перспективной интенсивности движения, состава транспортного потока и его средней скорости движения, обеспеченности расчетной скорости и безопасности движения (см. прил. 5).

4.41. При интенсивном движении автопоездов длину участков продольных уклонов следует назначать на основе скоростей движения автопоездов на подъем и спуск.

Длину участка с продольным уклоном при движении на подъем определяют исходя из средней скорости движения автопоездов в свободном режиме при полном использовании динамических возможностей, а на спуск из условия ограничения скоростей движения в соответствии с требованиями безопасности движения, но не более длин, указанных в табл. 22.

Таблица 22

4.42(4.26). Максимально допустимые значения затяжных уклонов на дорогах в горной местности в зависимости от количества грузовых автомобилей в составе потока и высоты местности над уровнем моря рекомендуется принимать по табл. 23.

Таблица 23

При назначении продольного уклона рекомендуется учитывать интенсивность движения, используя поправочные коэффициенты, приведенные в табл. 24.

Таблица 24

4.43. На длинных затяжных спусках с предельными уклонами, когда в конце спуска предусматриваются кривые в плане малого радиуса, рекомендуется проектировать противоаварийные съезды в виде улавливающих тупиков со встречным крутым уклоном.

В тех случаях, когда устройство улавливающих тупиков не представляется возможным, рекомендуется предусматривать в конце затяжного спуска кривые в плане радиусом более 200 м с устройством ограждений.

4.44. При проектировании продольного профиля автомобильной дороги в горной местности одновременно необходимо проектировать и поперечные профили, что позволяет получить наиболее оптимальное по объемам работ и условию устойчивости земляного полотна проектное положение продольного профиля.

Для участков с высокими насыпями, особенно на залесенных косогорах, рекомендуется предусматривать вариант с укладкой земляного полотна в полке или на подпорных стенах и эстакадах.

4.45. Чертеж продольного профиля дороги в горной местности рекомендуется выполнять в масштабе не 1:2000 в плане и 1:200 в профиле (что предусмотрено эталоном проекта), а соответственно 1:5000 и 1:500. Это связано с тем, что многократные и частые сноски профиля, обусловленные большой разностью отметок земли на незначительных расстояниях, совершенно искажают профиль дороги и не дают возможности его обзора на более протяженном участке. Вследствие этого затрудняется выявление нежелательных сочетаний смежных элементов продольного профиля, создающих волнистость и неоправданные провалы.

4.46(4.27). В горной местности для развития линии во многих случаях приходится прокладывать трассу зигзагами, применяя кривые, описанные с внешней стороны угла поворота, так называемые серпантины.

Серпантины состоят из основной кривой малого радиуса с центральным углом α₀ и обратных вспомогательных кривых (рис. 14).

Устройство серпантины сопряжено с большими объемами земляных скальных работ, с возведением значительного количества подпорных стен или эстакад, поскольку серпантина занимает на горном склоне большую площадь с шириной от 45 до 80м и более. Поэтому для разбивки серпантины по возможности следует выбирать пологие участки местности.

Серпантины подразделяют на два основных вида:

а) I рода, у которых вспомогательные кривые расположены выпуклостями в разные стороны. Они могут быть:

симметричными, когда центр основной кривом находится на биссектрисе (см. рис. 14, а);

несимметричными, когда центр основной кривой располагается вне биссектрисы или основная кривая состоит из сопряженных круговых кривых разного радиуса (см. рис. 14, б);

б) II рода, у которых вспомогательные кривые расположены вогнутостями в одну сторону (см. рис. 14, в).

В основном на практике применяют серпантины 1 рода.

Рационально запроектировать серпантину можно по плану в горизонталях участка ее предполагаемой разбивки в результате вариантных проработок.

Проектирование серпантин с переходными кривыми (см. п.4.27 СНиП 2.05.02-85) существенно отличается от проектирования серпантин в виде круговых кривых с прямой вставкой между основной и вспомогательной кривыми, когда, задавшись величиной вставки и радиусами основной и вспомогательной кривых, можно по известной формуле определить угол поворота вспомогательной кривой (см. рис. 14,а), затем рассчитать элементы серпантины и разбить ее в натуре. Применение этой формулы (что имеет место в некоторых пособиях) при проектировании серпантин с переходными кривыми недопустимо.

Рис. 14. Схемы серпантины:

а - 1 рода симметричной; б - то же, несимметричной; в - II рода

4.47. На практике иногда применяют так называемые "полусерпантины", у которых с одной стороны центрального угла отсутствует вспомогательная кривая (рис. 15, а), а также так называемые "петли", представляющие собой кривые малого радиуса (15-30 м), сопрягающие подходные, почти параллельные участки трассы (см. рис. 15, б).

Рис. 15. Схема "полусерпантины" (а) и "петли" (б):

НК, КК - начало и конец кривой

"Полусерпантины" и "петли" не следует применять при трассировании перевальных участков автомобильных дорог, ибо на участках перехода от прямой к кривой малого радиуса при больших продольных уклонах возникает при движении транспорта аварийная ситуация.

Ландшафтное проектирование

4.48(4.30). Архитектурно-ландшафтное проектирование автомобильных дорог представляет собой комплекс требований и рекомендаций, направленных на достижение следующих целей:

сохранение и улучшение существующего ландшафта;

сохранение исторических и культурных памятников;

повышение безопасности движения;

снижение утомляемости водителей и пассажиров;

сохранение ценных сельскохозяйственных угодий;

сведение до минимума вредного воздействия дороги на окружающую среду.

Указанные цели достигаются комплексным решением следующих задач:

вписыванием, дороги и всех ее элементов в ландшафт ;

дополнением и улучшением природного ландшафта озеленением, планировочными и осушительными работами, оборудованием и оформлением дороги, созданием мест отдыха водителей и пассажиров;

пространственным трассированием дороги, т.е. соблюдением требований к сочетаниям элементов трассы в пространстве в отношении ее плавности и зрительной ясности в целях удобства и безопасности движения;

зрительным ориентированием, т.е. созданием системы таких зрительных ориентиров, которые позволяют целителям получать информацию об изменении направления дороги и дорожных условий, в том числе и за пределами видимости, и выбирать безопасный режим движения.

Первые две задачи направлены на согласование дороги с окружающим пространством (внешняя гармоничность); решение последних двух задач обеспечивает зрительную ясность и плавность дороги (внутренняя гармоничность).

4.49. Основной принцип архитектурно-ландшафтного проектирования заключается в создании из всех элементов дороги (проезжей части, земляного полотна, линейных зданий, зеленых насаждений, оформления и оборудования дороги и ландшафта (рельефа и т.п.) единого архитектурного ансамбля.

Перед проложением трассы рекомендуется рельеф в полосе варьирования представлять в обобщенном виде, позволяющем выявлять главные формы рельефа: понижения высоты, перепады высот, конфигурацию склонов. Трасса должна в общих чертах повторять основные формы рельефа. Такое трассирование дороги всегда приводят к уменьшению объемов земляных работ и повышению эстетических качеств дороги.

4.50. Критерии плавности дороги отражают закономерности зрительного восприятия человеком пространственных соотношений и характеристик объектов. В качестве основной характеристики зрительной плавности дороги рассматривают изменения кривизны линии, образующих изображение дороги, и скорость изменения этой кривизны.

Зрительная плавность дороги оценивается по математическим характеристикам линий, образующих изображение дороги в картинной плоскости. В качестве ведущей линии принимается внутренняя кромка проезжей части.

4.51. Характеристиками ведущей линии являются видимый радиус кривизны в экстремальной точке (точке с наибольшей кривизной) R_α (угл. мин) и длина этой кривой L_α (угл. мин) между точкой с кривизной 0,8м^-1 и экстремальной точкой, характеризующая скорость изменения кривизны ведущей линии:

;                                                     (20)

;                                                         (21)

где    R_к.пл - радиус кривизны ведущей линии в картинной плоскости, м;

L_к.пл - длина дуги ведущей линии в картинной плоскости, м;

S_к.пл - расстояние от наблюдателя до картинной плоскости, м;

 - переходный коэффициент от радиан к угловым минутам.

Точка на ведущей линии переменной кривизны с кривизной 0,8 м^-1 является граничной, поскольку человек воспринимает ее как границу между кривой и прямой в изображении.

4.52. Субъективная оценка плавности одной и той же линии зависит от того, предъявляется ли она одна или в составе изображения дороги и фона, которым служит ландшафт окружающей местности: если в первом случае ведущая линия может восприниматься как излом, то в составе изображения дороги - как плавная кривая. Вероятность возникновения ощущения зрительной плавности зависит не только от геометрических характеристик ведущей линии, но и от дополнительных признаков. В этой связи следует оценивать плавность не одной какой-либо линии (например, трассы), а всей поверхности проезжей части дороги.

Критерии зрительной плавности дороги связаны с математическими характеристиками видимого изображения дороги. При проектировании оценить зрительную плавность дороги можно только расчетом, так как по перспективным изображениям надежно выполнить эту оценку нельзя. Поэтому для оценки зрительной плавности дороги вычерчивать перспективные изображения дороги нет необходимости.

Перспективные изображения дороги необходимы для оценки ее зрительной ясности и внешней гармоничности, а также для принятия решений по оформлению дороги, размещению средств зрительного ориентирования водителей.

4.53. Условием обеспечения зрительной плавности участка дороги, имеющего кривую в плане, является соотношение

,                                                          (22)

где В_α - видимая ширина проезжей части дороги в экстремальной точке, град.

Зрительную плавность кривой можно оценить при условии, что видимый радиус кривизны ведущей линии. больше разрешающей способности глаза, т.е. более 1 угл. мин. При меньших величинах видимого радиуса оценить плавность кривой нельзя, поэтому условие (22) справедливо лишь при R_α < 1.

Видимая ширина проезжей части в экстремальной точке определяется по формуле

,                                                           (23)

где В - ширина проезжей части дороги, м;

S_э - расстояние от наблюдателя до экстремальной точки, м.

Видимый радиус кривизны R вычисляют по следующим формулам:

а) при наличии в закруглении переходных кривых

,                                                        (24)

где А - параметр переходной кривой, м;

H - высота глаз наблюдателя над поверхностью кривой, м;

S₀ - расстояние от наблюдателя до начала кривой, м;

б) при отсутствии в закруглении переходных кривых

,                                                           (25)

Расстояние от наблюдателя до экстремальной точки (точки касания луча зрения и ведущей линии на закруглении) рекомендуется определять по формулам:

а) при наличии переходных кривых

S_э = 0,12А+75 при S_в.л=1,5 м;                                                (26)

S_э = 0,19А+90 при S_в.л =5,5 м;                                               (27)

б) при отсутствии переходных кривых

,                                                        (28)

где S_в.л - расстояние от наблюдателя до ведущей линии; при повороте направо S_в.л = l,5 м, налево - S_в.л = 5,5 м.

4.54. Если закругление дороги не удовлетворяет условию плавности, рекомендуется увеличить параметр переходной кривой или радиус кривой в плане.

На вогнутых участках продольного профиля зрительную плавность следует обеспечивать только за счет изменения параметров плана трассы. Уменьшать радиусы кривых в продольном профиле нельзя, так как это приводит к снижению безопасности движения.

4.55. При трассировании дороги углы поворота необходимо назначать там, где будут расположены выпуклые переломы в продольном профиле, в первую очередь на резких выпуклых переломах поверхности земли.

4.56. Волнистость дороги создается сочетанием вогнутых и выпуклых кривых в продольном профиле. Зрительную плавность таких участков рекомендуется оценивать согласно п. 4.51. При сопряжении вогнутой и выпуклых кривых в продольном профиле рекомендуется выдерживать соотношение R_вып / R_вогн > 2, (где R_вып, R_вогн - радиусы соответственно выпуклой и вогнутой кривых). При этом в качестве ведущего выбирают радиус выпуклой кривой.

4.57. Количество переломов в плане и продольном профиле по возможности должно быть одинаковым.

Частые переломы в продольном профиле на длинных прямых в плане создают волнистость дороги. Если углов поворота в плане больше, чем переломов в про -дольном профиле, появляются извилистые участки с постоянным продольным уклоном, а вид участка представляется логически неоправданным.

4.58(4.31). Рекомендуется совмещать кривые в плане с выпуклыми кривыми в продольном профиле. Причем желательно, чтобы длина кривой в плане была больше длины кривой в продольном профиле или равна ей. Допустимое смешение кривых не должно превышать 1/4 длины меньшей из них. Видимая часть длины кривой в плане должна иметь угол поворота не менее 3°.

4.59. При совмещении кривой в плане с кривой в продольном профиле для обеспечения зрительной плавности и ясности дороги рекомендуется выдерживать соотношения

R_п.п.вып / R_пл > 8 ,                                                               (30)

R_{п.п.вогн} / R_пл > 6,                                                               (31)

где R_п.п.вып, R_{п.п.вогн} - радиусы соответственно выпуклой и вогнутой кривых в продольном профиле, м;

R_пл - радиус кривой в плане, м.

4.60(4.32). Длинные прямые в плане трассы, вызывающие снижение надежности работы водителя, монотонность движения, повышенную аварийность и нарушения зрительной плавности в продольном профиле, рекомендуется ограничивать в зависимости от плотности транспортного потока и скорости движения.

Продолжительность движения в потоке малой интенсивности не должна превышать 3 мин (табл. 25).

Таблица 25

* Над чертой приведены значения показателей для дорог I категории с расчетной интенсивностью движения свыше 20000 прив.ед/ч, под чертой - менее 20000 прив.ед./ч.

Примечание. Большие значения длин прямых следует принимать при преимущественно легковом движении, меньшие - при грузовом.

4.61. Длина криволинейного в плане участка дороги I категории должна составлять на равнинной местности более 5 км, на пересеченной - более 8 км; II - IV категорий - соответственно более 3 и более 5 км. Углы поворота трассы на этих участках должны быть более 6°.

4.62(4.35). Не рекомендуется проектировать короткую прямую вставку между кривыми в плане, так как это приводит к появлению зрительного излома дороги. Прямая вставка в плане не нарушает зрительной плавности дороги только в том случае, если она сопряжена с кривой в плане большого радиуса и ее видимые угловые размеры составляют не более 0,1R_α. В этом случае прямая вставка не видна и все закругление воспринимается как единое и зрительно плавное.

Если видимая длина прямой вставки более 0,1R_α, то рекомендуется либо увеличивать радиусы кривых в плане или параметры клотоид, либо применять клотоидное трассирование и подбором параметров клотоид устранять прямую вставку.

Прямая вставка допускается, если она воспринимается как самостоятельный элемент трассы. В этом случае ее длина должна составлять: для дорог III и IV категорий более 300 м, I и II категорий - более 700 м.

4.63. Не рекомендуется короткая кривая между длинными прямыми, поскольку такой поворот воспринимается как излом дороги. Следует стремиться к тому, чтобы длины прямых и кривой между ними были соразмерны. Рекомендуемые соотношения этих параметров для равнинной местности приведены в табл. 26.

Таблица 26

Примечание. Значения наименьшего радиуса кривых в плане R_min для каждой категории дороги принимают по табл. 13 (10);

4.64(4.36). Прямая вставка между двумя кривыми в продольном профиле нарушает зрительную плавность, если эта прямая не воспринимается к самостоятельный элемент трассы. Это происходит тогда, когда видимая длина прямой составляет более 10% радиуса наименьшей видимой кривизны ведущей линии. За ведущую линию принимают правую кромку проезжей части.

4.65. Если прямая вставка расположена между двумя вогнутыми или выпуклыми кривыми в продольном профиле разных радиусов, то допустимая длина прямой определяется кривой меньшего радиуса. Если прямой сопрягаются вогнутая и выпуклая кривые, то определяющей является вогнутая кривая.

Прямая в продольном профиле воспринимается как пространственная, если она совпадает с прямой в плане. Кривая в плане улучшает зрительную плавность дороги и на всей своей протяженности снимает ограничение на допустимую длину прямой в продольном профиле.

Если в продольном профиле дороги появляется прямая вставка, то зрительную плавность такого участка можно повысить за счет увеличения радиуса кривой в продольном профиле. Длину прямых вставок в продольном профиле на участках, совпадающих с прямой в плане, рекомендуется ограничивать согласно табл. 27 (16).

Таблица 27 (16)

Велосипедные дорожки

4.66. Ориентировочная длина велосипедных порожек на подходах к населенным пунктам принимается и зависимости от численности населения (табл. 28).

Таблица 28

При близком (до 10 км) расположении населенных пунктов с численностью населения более 10 тыс. чел. они должны иметь соединяющую их велосипедную дорожку.

4.67. Велосипедные дорожки располагают на придорожной полосе (по согласованию с землепользователями). Параллельность велосипедной дорожки полотну автомобильной дороги необязательна.

Технические нормативы на велосипедные дорожки приведены в табл. 29.

Число полос движения назначают в зависимости от интенсивности движения велосипедистов (табл. 30).

4.68. Дорожки для совместного движения пешеходов и велосипедистов проектируются в стесненных условиях. Минимальную ширину такой совмещенной дорожки рекомендуется принимать 3,5 м, при этом велосипедная часть отделяется от пешеходной разметкой.

4.69. Недопустимо располагать велосипедные дорожки на обочинах автомобильных дорог за пределами населенных пунктов, за исключением стесненных условий и подходов к искусственным сооружениям.

Таблица 29

Таблица 30

4.70. Продольный уклон велосипедных дорожек должен быть не более 30%о. Максимальный уклон (60%о) допустим только на коротком протяжении (до 100 м).

4.71. Покрытие велосипедных дорожек, предназначенных для интенсивного движения (2000 вел./сут и более), следует предусматривать из цементобетона или обработанных органическими вяжущими материалов (щебня, гравия или доменного шлака).

При меньшей интенсивности велосипедного движения покрытие велосипедных дорожек следует выполнять из местных водостойких материалов: укатанного топочного шлака, кирпичного боя, каменных материалов низкой прочности.

4.72. У магазинов, кинотеатров, столовых, мест кратковременного отдыха и других общественных мест рекомендуемся сооружать открытые велосипедные стоянки, оборудованные стойками, боксами или другими устройствами для хранения велосипедов.

5. ПЕРЕСЕЧЕНИЯ И ПРИМЫКАНИЯ

5.1. Проектированию пересечений и примыканий должна предшествовать разработка проекту всей автомобильной дороги в целях их комплексного размещения. При этом решаются вопросы транспортных связей с прилегающими территориями, удовлетворения разнообразных потребностей пользователей дорог согласно требованиям СНиП 2.05.02-85.

5.2. Проектирование пересечений и примыканий автомобильных дорог производят из условий обеспечения максимальной безопасности и удобства движения автомобилей с наименьшими потерями времени в пределах пересечения или примыкания.

Пересечения и примыкания проектируют на основе перспективных интенсивности и состава движения по направлениям.

Положение и параметры съездов назначают исходя из интенсивности движения по ним, из условия обеспечения наименьших потерь времени и преимущественных удобств движения для наиболее загруженных съездов.

5.3. Безопасность и удобство движения по пересечениям и примыканиям обеспечиваются хорошей видимостью и понятностью проезда по ним.

Понятность пересечений и примыканий обеспечивается: конструктивным решением преимущественного проезда; применением простых и широко распространенных типов пересечений; направлением потоков движения, организуемым четкими кромками проезжей части и их разметкой, кромками островков на второстепенных дорогах и другими направляющими устройствами (ограждениями, сигнальными столбиками и т.п.); ясным указанием мест переходов для пешеходов и велосипедистов; установкой наглядных схем, знаков и указателей на подходах к пересечениям и примыканиям и в их зоне.

5.4(5.1). Пересечения и примыкания автомобильных дорог рекомендуется, проектировать на прямолинейных в плане участках соединяющихся дорог. Недопустимо проектировать пересечения в конце или начале участков значительного протяжения с большими уклонами.

Продольный уклон на подходе к пересечению на расстоянии видимости для остановки должен быть не более 40%о, чтобы обеспечить удовлетворительные условия для переменных режимов движения (торможения, разгона, переплетения, поворота).

5.5. Выбор схемы пересечений и примыканий, обоснование технических решений по их обустройству, а также сроков строительства (кроме пересечений между собой дорог IV - V категорий) производят на основе технико-экономических сопоставлений вариантов с учетом пропускной способности, безопасности и удобства движения, строительной стоимости, затрат времени пассажирами, транспортных и дорожно-эксплуатационных расходов, стоимости земель по приведенным затратам, перспективного развития и последующей реконструкции.

5.6. Основой для проектирования пересечений служат перспективная интенсивность Движения потоков по направлениям в узле пересечений и ее ежегодный рост, план местности в районе пересечений в масштабе не менее 1:5000, поперечные профили пересекаемых дорог, а также грунтово-гидрологические характеристики местности.

Все пересечения на дороге следует рассматривать в единой связи друг с другом (тип смежных пересечений и расстояние между ними, обеспеченность транспортными связями прилегающих территорий с дорогой).

5.7. Из-за высокой стоимости сложных пересечений и больших площадей занимаемых ими земель элементы съездов с одной дороги на другую следует проектировать исходя из наименьшей расчетной скорости движения на съездах, принимаемой в зависимости от категорий пересекающихся дорог. При этом для торможения и разгона предусматривают устройство переходно-скоростных полос.

При пересечении дорог в разных уровнях при выборе расчетной скорости движения на съездах необходимо руководствоваться пп. 5.27(5.12) - 5.28. На пересечениях в одном уровне в качестве расчетной можно принимать скорость на съездах до 15 км/ч.

5.8(5.4). В целях уменьшения помех от местного движения, повышения скоростей, удобства и безопасности движения основных потоков на автомобильных дорогах I, II и III категории количество пересечений и съездов следует уменьшать до минимума. Пересечения и примыкания на дорогах 1-а категории за пределами населенных пунктов следует проектировать, как правило, не менее чем через 10 км, на дорогах 1-б и II категорий - через 5 км, а на дорогах III категории - через 2 км с учетом конкретных условий - застройки, начертания существующей сети дорог и т.д.

Местные дороги должны подводиться к запроектированным пересечениям и примыканиям с помощью параллельных путей или пересекать дороги I-III категорий в разных уровнях без устройства съездов с учетом требований п.5.11(5.6). В последнем случае размещение по протяжению не нормируется. Рекомендуется съезды на дороги IV -V категорий совмещать со съездами на площадки отдыха.

5.9. Места расположения, типы съездов, а также решения по их устройству при реконструкции автомобильных дорог I - III категорий согласовывают с соответствующими дорожно-эксплуатационными организациями.

5.10(5.5). Все съезды с дорог I - III категорий на подходах к основной дороге должны иметь твердые покрытия: на песчаных, супесчаных, легких суглинистых грунтах - на протяжении 100 м; на черноземах, глинистых, тяжелых и пылеватых суглинистых грунтах - 200 м. При проектировании въездов на дороги IV категории покрытие следует предусматривать на участке протяжением в 2 раза меньшим, чем въездов на дорог и I - III категорий.

На съездах, как правило, следует устраивать дорожные одежды переходных типов с использованием местных каменных материалов и отходов промышленности; причем покрытия съездов должны отличаться по внешнему виду от покрытия главной дороги. Переход от укрепленного съезда к грунтовой дороге следует выполнять в виде щебеночной или гравийной призмы переменной толщины протяжением 6 м.

5.11(5.6). При проектировании дорог I - III категорий пересекаемые полевые дороги и пути прогона скота отводят под ближайшие искусственные сооружения с соответствующим их обустройством. В случае отсутствия на протяжении более 2 км подходящих искусственных сооружений при необходимости следует предусматривать устройство самостоятельных сооружений или путепроводов с наименьшими габаритными размерами (при отсутствии специальных требований по габариту):

Ширина, м                                      Высота, м

Для полевых дорог                               6                                                    4,5

Для путей прогона скота                      4                                                    2,5

Для обеспечения лучшей видимости на дорогах высших категорий и предупреждения появления на них помех полевые дороги рекомендуется проектировать ниже уровня основной дороги, используя для этого рельеф местности и участки насыпей.

5.12(5.7). При суммарной интенсивности движения от 2000 до 3000 прив.ед./сут необходимо принимать схемы пересечений и примыканий в одном уровне с переходно-скоростными полосами, зонами безопасности, островками на второстепенных дорогах и другими мероприятиями по канализированию потоков и четкой организации их движения в соответствии с распределением потоков по направлениям.

5.13. При проектировании участков дорог в зоне пересечений и примыканий следует принимать рекомендуемые в п. 4.26 (4.20) параметры элементов плана и продольного профиля.

5.14(5.8). На главных дорогах выделение полос движения или других устройств по организации движения (островки и т.д.) выполняют разметкой соответствующих зон без возвышения их над проезжей частью.

Форма каплевидных островков определяется траекториями движения грузовых автомобилей при поворотах. Островки должны быть хорошо различимы на подъезде к пересечению по второстепенной дороге. Островок треугольной формы должен быть смешен от кромки основной полосы на 1 м и иметь длину не менее 5 м. В стесненных условиях при соответствующем обосновании допускается проектировать пересечения и примыкания без устройства островков.

5.15(5.9). Оси пересекающихся или примыкающих дорог должны образовывать угол, близкий к прямому. В случае пересечения дорог под острым углом целесообразно путем изменения трассы второстепенной дороги приблизить угол пересечения к прямому с учетом местных условий (рис. 16). Если транспортные потоки не пересекаются, а сливаются или разветвляются (участки съезда или въезда), то указанное требование можно не учитывать. При слиянии или разветвлении неравнозначных дорог следует обеспечивать большую плавность главных дорог с четким выделением траектории основных потоков.

Рис. 16. Схемы спрямления угла пересечения автомобильных дорог:

а, б - рекомендуемые; в - нерекомендуемая

5.16. При наличии в зоне пересечения более четырех, а в зоне примыкания более трех подходов дорог следует приводить сложные схемы узлов к основным простым (рис. 17), изменяя взаимное расположение некоторых дорог. Расстояние l устанавливают из условия достаточного, протяжения участка для автомобилей, ожидающих на второстепенной дороге, но не менее 20 м. При этом длина участков с покрытиями на подходах местных дорог к главной должна приниматься в соответствии с п.5.10 (5 .5).

Приведение сложных схем к простым должно предусматривать мероприятия, предупреждающие выезд автомобилей в непредусмотренных местах.

При большой сложности пересечения на отдельных дорогах возможна организация одностороннего движения.

Рис. 17. Приведение сложных узлов пересечения (l, 2, 3, 4) дорог к простым схемам (а-г) с учетом положения главной дороги

5.17. При реконструкции дорог целесообразно изменять планировку примыканий для улучшения условий движения по главной дороге с обеспечением оптического трассирования (рис. 18), выполняя примыкание второстепенной дороги под углом, близким к прямому.

Рис. 18. Схемы изменения примыканий с улучшением условий движения на главной дороге:

а - исходные схемы; б - без островков и переходно-скоростных полос; в - с островками и полосой торможения для левого поворота

5.18. При недостаточной видимости на главной дороге вместо пересечения допускается проектировать два смещенных примыкания второстепенной дороги. Смешение примыканий допускается в том случае, если отсутствует перспектива, реконструкции пересечения, а также если интенсивность пересекающего потока на второстепенной дороге между примыканиями не вызовет существенных помех движению. Причем смещение вправо предпочтительнее, чем влево.

5.19. В тех случаях, когда соединяются более четырех примыканий дорог, а приведение к простым схемам затруднено, либо когда интенсивности движения на пересекающихся дорогах одинаковы или отличаются не более чем на 20%, а интенсивность левоповоротного движения составляет не менее 40% интенсивности на пересекающихся дорогах, допускается проектировать кольцевые пересечения.

На дорогах большого протяжения кольцевые пересечения не рекомендуются.

При проектировании кольцевых пересечений необходимо обеспечивать своевременную информацию об их наличии, их видимость из условия безопасного обгона, а в ночное время - освещение с помощью светильников, установленных напротив каждого въезда. Диаметр центрального островка рекомендуется принимать 100 м, а наименьшего - 60 м. Кольцевая проезжая часть должна иметь ширину не менее 11 м.

5.20(5.10). Минимальный радиус сопряжения (по внутренней кромке проезжей части) на пересечениях и примыканиях в одном уровне принимают с учетом категории дороги, с которой происходит съезд, независимо от угла пересечения и примыкания: при съездах с дорог I, II категорий - не менее 25 м, III категории - 20 м и IV - V категорий - 15 м. Если сопряжение выполняется под тупым углом, рекомендуется предусматривать увеличение радиусов до 30-50 м. При расчете на регулярное движение автопоездов (более 25% в составе потока) радиусы кривых на съездах следует увеличивать до 30 м.

5.21. Сопряжение пересекающихся дорог должно включать входные и выходные переходные кривые в соответствии с траекторией движения автомобиля (при переходе с прямой на кривую и смещении при поворотах падких колес автомобиля по отношению к передним).

Переходные кривые сопряжения могут быть заменены круговыми кривыми из условия сопряжения входной кривой пол углом 15°, выходной кривой - 20°. Радиус входной кривой принимают равным двум минимальным радиусам круговой кривой на сопряжении (см. п. 5.20(5.10)), а радиус выходной кривой - трем наименьшим радиусам сопряжения пересечения для второстепенной дороги.

5.22(5.11). Обеспечение видимости в местах расположения пересечений и примыканий дорог - важнейший фактор организации движения и его безопасности. В зоне пересечений или примыканий необходимо обеспечивать видимость водителям, подъезжающим к ним по главной и второстепенной дорогам, из условия остановки автомобилей до пересекаемых полос движения.

Расстояния видимости для остановки должны быть не менее приведенных в табл. 13(10) для соответствующих расчетных скоростей движения на пересекаемых дорогах. При этом расположение глаз водителя принимают на расстоянии 1,75 м от кромки проезжей части.

В пределах зоны видимости наличие насаждений и застройки не допускается, за исключением случая, если они представляют особую ценность.

5.23. При проектировании велосипедных дорожек в зоне пересечений и примыканий целесообразно предусматривать их вынесение за пределы земляного полотна. Это особенно важно при наличии полос для правого поворота.

При проектировании велосипедных дорожек следует руководствоваться следующими положениями:

если велосипедные дорожки параллельны главной дороге, то они должны пересекать второстепенную дорогу на некотором расстоянии от главной с разметкой перехода;

они должны пересекать второстепенные дороги по возможности под прямым углом и проходить через каплевидный островок, но не через островок треугольной формы;

велосипедные дорожки должны иметь прямой участок на протяжении не менее 3 м от кромки проезжей части пересекаемой дороги, с тем чтобы велосипедист мог свободно ориентироваться и не отвлекаться на езду по кривым;

они должны пересекать главные дороги по возможности через островок треугольной формы. При этом не допускается пересечение полосы левого поворота с главной дороги; для исключения проезда между ожидающими автомобилями велосипедную дорожку располагают перед левоповоротной полосой главной дороги.

5.24. При проектировании пешеходных дорожек в зоне пересечении руководствуются теми же положениями, что и при проектировании велосипедных дорожек. Возможно совмещение велосипедных дорожек с пешеходными. Кроме того, необходимо стремится к уменьшению пути следования пешеходов.

5.25(5.2). Пересечения и примыкания автомобильных дорог в разных уровнях надлежит проектировать в следующих случаях:

на дорогах 1-а категории с автомобильными дорогами всех категорий и на дорогах 1-б и II категории с дорогами II и III категорий;

при пересечениях дорог III категории между собой и их примыканиях при перспективной интенсивности движения на пересечении (в сумме для обеих пересекающихся или примыкающих дорог) более 8000 прив.ед./сут.

Транспортные развязки следует проектировать с таким расчетом; чтобы на дорогах I и II категории но было левых поворотов, а также въездов и съездов с левыми поворотами, при которых потоки основных направлений движения пересекались бы в одном уровне.

Пересечения и примыкания дорог следует располагать с учетом обеспечения наиболее благоприятных условий движения автомобилей на прямолинейных участках дороги. В последнее время трассы дорог по условиям ландшафтного проектирования становятся более гибкими, поэтому в практике все чаше встречаются транспортные развязки на пересечениях криволинейного участка дороги с прямолинейным или двух криволинейных участков.

5.26. Расположение путепроводов и эстакад на пересечениях и примыканиях дорог в разных уровнях должно быть подчинено наилучшему проложению трасс пересекающихся дорог и наиболее целесообразной компоновке пересечений.

5.27(5.12). Элементы соединительных ответвлений транспортных развязок в целях уменьшения обшей площади их размещения следует проектировать исходя из переменной скорости движения.

Правоповоротные съезды на пересечениях в разных уровнях выполняют, как правило, в виде сочетания переходных и круговых кривых, а также прямых вставок. При острых углах примыкания эти съезды проектируют в виде единой кривой без прямых вставок. Сопряжен не с применением обратных кривых допускается лишь в исключительных случаях, обязательно с технико-экономическим обоснованием.

Радиусы кривых правоповоротных съездов принимают из условия обеспечения расчетных скоростей в местах въездов на основные дороги и съездов с них: для дорог I - II категории - не менее 60 км/ч (наименьший радиус 150 м), III категории - не менее 50 км/ч (наименьший радиус 100 м).

При значительном количестве поворачивающих направо автомобилей целесообразно смешать правоповоротные съезды от центра пересечения увеличением радиусов кривых (если это обосновано технико-экономическим расчетом с учетом строительных и транспортно-эксплуатационных затрат), а при острых углах пересечения - устраивать двухполосные съезды для движения в обоих направлениях.

5.28. Радиусы кривых левоповоротных съездов на пересечениях типа "клеверный лист" в разных уровнях следует принимать на съездах дорог I - II категорий такими, чтобы обеспечить скорость движения не менее 40 км/ч, а на съездах дорог III категории - не менее 50 м.

5.29. На съездах радиусы кривых следует определять на основе расчетных значении используемой доли коэффициентов сцепления для поперечного направления: 0,15 - при скорости 80 км/ч; 0,16 - 60 км/ч, 0,165 - 50 км/ч, 0,17 - 40 км/ч. При условии устройства на съездах покрытий с повышенной шероховатостью способом специальной поверхностной обработки или втапливания одномерного щебня из высокопрочных пород размером 5 - 10 или 10 - 15 мм значения приведенных коэффициентов могут быть увеличены, но не более чем на 20%. При этом радиусы кривых левоповоротных съездов могут быть уменьшены до 50 м.

Продольные уклоны на съездах следует принимать не более 40%о.

Допустимые значения радиусов кривых в плане и продольном профиле съездов следует принимать в зависимости от расчетной скорости по табл. 13(10).

При проектировании транспортных развязок элементы плана и продольного профиля съездов следует выбирать из условия обеспечения лучшего режима движения автомобилей, съезжающих с дороги более высокой категории или выезжающих на нее. При пересечении дорог одной категории лучшие условия обеспечиваются на примыкании съезда к дороге.

5.30(5.12). Отмыкание и примыкание левоповоротных и правоповоротных съездов к дороге следует осуществлять с использованием переходных кривых.

Переходные кривые на отмыкании и примыкании правоповоротных и левоповоротных съездов необходимо подбирать из условия возможности отгона виража съезда на участке от точки размыкания кромок проезжих частей съезда и дороги до конца переходной кривой.

Для обеспечения оптимальных условий движения автомобилей на участках примыканий и отмыкании съездов необходимо разрабатывать вертикальную планировку этих мест. Отгон поперечного уклона на участках ответвлений и примыканий можно выполнять по одной из четырех схем (рис. 19). Схемы 1, 2 и 3 применяют в том случае, если переходно-скоростная полоса (ПСП) сохраняется после отмыкания съезда. Наиболее распространена схема 1. Схему 3 используют в том случае, если необходимо обеспечить более благоприятные условия движения на съезде, чем на дороге, с которой съезжает автомобиль. Схему 4 применяют, если переходно-скоростная полоса не сохраняется после отмыкания съезда. Отгон ширины проезжей части переходно-скоростной полосы до полной ширины проезжей части съезда следует производить на всей длине переходной кривой. Продольный профиль съезда проектируют по его оси только после построения вертикальных планировок на участках сопряжения с дорогами. Продольный профиль съезда должен отличаться от профиля дороги и представлять собой последовательные участки с различными продольными уклонами, алгебраическая разность, которых не должна превышать 10%о. В особо стесненных условиях можно проектировать съезды, движение по которым происходит на спуск, с уклоном до 50%о.

5.31. При проектировании транспортных развязок надо учитывать, что наиболее опасными являются участки "переплетений". В пределах таких участков автомобиль, выезжающий на дорогу, начинает разгоняться, а съезжающий с нее тормозит. Необходимо стремиться к максимальному увеличению длины участка "переплетения". Минимальная длина участка от конца переходной кривой одного съезда до начала переходной кривой Другого съезда должна приниматься не менее 50 м.

Схема 1

Схема 2

Схема 3

Схема 4

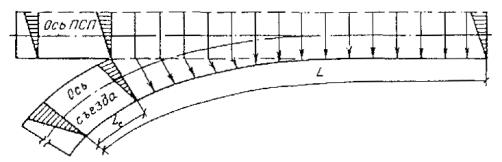

Рис. 19. Схемы отгона поперечного уклона на съездах;

Loc - длина съезда

5.32. Левоповоротные съезды в плане проектируют по шести основным схемам, а правоповоротные съезды. в плане - по семи. Примеры построения правоповоротных и левоповоротных съездов приведены на рис. 20, 21, 22.

Для правоповоротных съездов в особо стесненных условиях применяют схему, приведенную на рис. 22.

5.33(5.13). Ширину проезжей части однополосных левоповоротных съездов на пересечениях типа "клеверный лист" назначают 5,5 м, а правоповоротных соединительных съездов - 5 м на всем протяжении без дополнительного уширения на кривых.

Ширина обочин с внутренней стороны кривых на съездах должна быть не менее 1,5 м, с внешней стороны - не менее 3 м. Обочины на всю ширину должны иметь укрепление. При этом рекомендуется выделять сопряжение проезжей части съездов с обочинами путем устройства укрепленных полос шириной 0,5 - 0,75 м или отличных по цвету сопрягаемых элементов либо разметкой.

При установке ограждений ширину внутренних обочин следует назначать из условия обеспечения ширины полосы безопасности применительно к габаритам мостов и путепроводов.

На всех однополосных съездах следует устраивать вираж с уклоном 20-60%o. Увеличение продольного уклона внешней кромки проезжей части на участке отгона виража на съездах не должно превышать 10%о.

5.34. Пересечения дорог I категории с дорогами III, IV и V категорий в разных уровнях можно проектировать но схеме с двумя двухполосными съездами, при которой на второстепенной дороге левые повороты выполняют в одном уровне (рис. 23). При этом ширина земляного полотна на съездах принимается, как правило, равной 10 м, проезжей части - 6 м с устройством уширений последней на кривых.

Рис. 20. Схемы левоповоротных съездов.

Рис. 21. Схемы правоповоротных съездов

Рис. 22. Схема правоповоротного съезда, применяемая в особо стесненных условиях

Рис. 23. Возможная схема развязки пересечения дорог I категории с дорогами III-V категорий в разных уровнях

Расчетная скорость при проектировании таких съездов принимается 30 км/ч. При небольшой длине съездов проезжую часть можно проектировать постоянной по ширине, рацион 9 м, без устройства уширения на кривых.

5.35. Если расчетная интенсивность на съезде больше пропускной способности одной полосы, следует проектировать двухполосные съезды. Ширина проезжей части двухполосных съездов должна быть не менее 7,5 м с дополнительным уширением на кривых, ширина обочин - не менее 2,5 м. Примыкания двух полосных съездов к основной дороге необходимо проектировать с устройством на ней дополнительной полосы протяжением не менее 600 м с последовательным отгоном полос движения.

Рис. 24. Схема раскрытия видимости на право- и левоповоротных съездах;

---- - граница раскрытия видимости

Рис. 25. Схема раскрытия видимости на примыкании к дорогам I категории (а) и II-V категорий (б)

5.36. Большое значение для обеспечения безопасности движения на транспортных развязках имеет правильное раскрытие зон видимости на лево- и правоповоротных съездах (рис. 24) и на примыканиях съездов к дорогам (рис. 25). Построение зон видимости осуществляется следующим образом (см. рис. 24). От точки расхождения кромок проезжих частей съезда и дороги навстречу движению откладывают расстояния видимости, соответствующие расчетным скоростям движения по осям крайних полос, и полученные точки соединяют. Образуется так называемый треугольник видимости. В этом треугольнике намечаются зоны вырубки леса, сноса строений или срезки грунта. Необходимость срезки грунта выявляют также с помощью треугольника видимости. Для этого определяют отметки покрытия дороги и съезда в вершинах треугольника видимости и расстояние между ними. Зная пространственное положение границы раскрытия видимости и построив продольный профиль, можно определить границы срезки грунта. В зоне обеспечения видимости нельзя допускать размещения площадок отдыха, постов ГАИ, АЗ-С, остановок общественного транспорта.

5.37. Перед проектированием продольного профиля пересекаемой дороги, на которой будет расположен путепровод, необходимо рассчитать минимальные отметки его проезжей части, при которых будет выдержан габарит приближения конструкций под путепроводом (подмостовой габарит). Согласно СНиП 2.05.03-84 габарит приближения конструкций под путепроводом принимается равным 5,0 м для дорог I - III категорий и 4,5 м для дорог IV - V категорий. Кроме этого, необходимо учитывать возможность перспективного развития проезжей части на дорогах I категории за счет разделительной полосы.

5.38. В последнее время все больше внимания уделяется системе автоматизированного проектирования автомобильных дорог (САПР-АД). В ГПИ "Союздорпроект" разработан пакет прикладных программ (ППП-2) для ЭВМ ЕС по проектированию развязок движения на пересечениях автомобильных дорог.

При пересечении двух прямолинейных в плане дорог ППП-2 позволяет производить расчет лево- и правоповоротных съездов, вертикальную планировку сопряженных с дорогами участков, проектировать проектную линию продольного профиля. Эти расчеты можно вести в диалоговом режиме, а результаты получать о графическом отображении на чертежном устройстве.

При пересечении прямолинейных участков дорог ППП-2 дает возможность рассчитывать левоповоротные съезды по многоцентровым схемам и правоповоротные съезды по одноцентровой схеме. При наличии постоянной кривизны у обеих пересекающихся дорог можно производить расчет левоповоротных съездов на ЭВМ.

Если проектируемая транспортная развязка расположена в равнинной местности, то ППП-2 позволяет выполнять подсчет объемов земляных работ по съездам.

Переходно-скоростные полосы

5.39(5.22). В дополнение к основным полосам проезжей части в районах пересечении и примыкании устраивают переходно-скоростные полосы для торможения и разгона, позволяющие увеличить пропускную способность дороги, устранить помехи прямому движению, улучшить организацию движения автомобилей, повысить безопасность и удобство движения и уменьшить время движения.

Переходно-скоростные полосы следует предусматривать на пересечениях и примыканиях в местах съездов и въездов при следующем количестве автомобилей, въезжающих на дорогу или съезжающих с нее: на дорогах I категории - 50 прив.ед./сут и более; II категории - 100 прив.ед./сут и более; III категории - 200 прив.ед./сут и более. Переходно-скоростные полосы на дорогах I - IV категорий следует предусматривать в местах расположения остановок автобусов и троллейбусов, а на дорогах I-III категорий, кроме того, и у автозаправочных станций и площадок отдыха.

5.40. На дорогах I - III категории при сопряжении переходно-скоростных полос со съездами, предназначенными для одного направления движения, длина полосы может быть уменьшена в соответствии с расчетными скоростями на съездах не менее чем до 50 м для дорог I - II категории и не менее чем до 30 м для дорог III категории. При невозможности размещения двух переходно-скоростных полос при реконструкции автомобильной дороги следует предусматривать в первую очередь полосу для левого поворота. В отдельных случаях при сложности устройства переходно-скоростных полос полной длины для правых поворотов при технико-экономическом обосновании допускаются переходно-скоростные полосы неполной длины или только отгоны полос.

Устройство отгона полосы торможения начинают с уступа в плане 0,5 м для четкого выделения ее начала. При выезде со съезда должна быть обеспечена видимость конца полосы разгона. Следует выполнять сопряжение осей полос движения съездов с осями переходно-скоростных полос.

5.41(5.24). Переходно-скоростные полосы для дорог I категории на пересечениях типа "клеверный лист" следует проектировать в виде единых по длине полос для смежных съездов, включая правоповоротные съезды и участок под путепроводом. На дорогах II категории единые по типе переходно-скоростные полосы следует проектировать на участках смежных левоповоротных съездов.

При определении длины полосы торможения для левых поворотов следует учитывать возможные помехи автомобилей, въезжающих на полосу торможения со смежного левоповоротного съезда. Длина полос разгона для автомобилей, въезжающих с левоповоротного съезда, должна быть уточнена с учетом скоростей движения автомобилей, съезжающих с основной дороги и использующих эту полосу для торможения перед выездом на смежный левоповоротный съезд.

5.42(5.25). Ширину полос разгона и торможения принимают равной ширине основных полос проезжей части.

Сопряжения полос разгона и торможения с обочиной следует выполнять, как правило, через укрепленные полосы шириной 0,75 м на дорогах I и II категорий и шириной 0,5 м на дорогах III категории. Обочины должны быть укреплены.

5.43. Покрытие переходно-скоростных полос следует выполнять с повышенной шероховатостью для обеспечения надлежащего сцепления с ним колес автомобиля, выделяя его по возможности по внешнему виду.

5.44(5.26). Полосы разгона и торможения в зоне пересечений и примыканий, в зоне автобусных остановок за пределами остановочных площадок на участке длиной не менее 20 м следует отделять от основных полос движения разделительной полосой шириной 0,75 м на дорогах I и II категорий и 0,5 м - на дорогах III категории. Устраивают разделительную полосу в одном уровне с прилегающими полосами движения. Ее рекомендуется выполнять отличной по цвету от прилегающих полос или выделять разметкой.

В зоне пересечений в одном уровне полосы торможения и разгона на кривых отделяют от основных полос движения островками, форма которых определяется траекторией движения автомобилей и общей планировкой пересечений. На дорогах IV категории переходно-скоростные полосы отделяют от основных полос сплошной линией в пределах остановочной площадки автобусов и прилегающих к ней переходно-скоростных полос на участке длиной не менее 20 м в каждую сторону.

5.45. На дорогах всех категорий, где не предусматривается конструктивное выделение или разметка сплошными линиями отгонов и прилегающих переходно-скоростных полос, их размечают пунктирной линией для четкого обозначения основных полос движения.

6. ОБУСТРОЙСТВО ДОРОГ И ЗАЩИТНЫЕ ДОРОЖНЫЕ СООРУЖЕНИЯ

6.1. Обустройство дорог и защитные дорожные сооружения предназначены для предупреждения дорожно-транспортных происшествий и снижения тяжести их последствий, зрительного ориентирования водителей, обеспечения бесперебойной работы дороги круглый год.

6.2(9.1). К обустройству дорог относят технические средства организации дорожного движения (ограждения, знаки, разметка, направляющие устройства, сети освещения, светофоры, системы автоматизированного управления движением), озеленение, малые архитектурные формы.

6.3. По характеру взаимодействия транспортных средств с ограждениями и их функциональному назначению ограждения, применяемые на автомобильных дорогах, мостах, путепроводах и подходах к ним, разделяют на две группы.

К первой группе относят барьерные ограждения из железобетона, дерева, металла; парапетные; комбинированные, состоящие из отдельных элементов барьерных и парапетных ограждений. Эти ограждения предназначены для предотвращения вынужденных съездов транспортных средств с земляного полотна, мостов, путепроводов; столкновений со встречными транспортными средствами при переезде разделительной полосы; наездов на массивные предметы и сооружения, расположенные в полосе отвода дороги и на разделительной, полосе (стойки информационно-указательных дорожных знаков, опоры освещения, опоры путепроводов).

Ко второй группе относят перильные ограждения и сетки, предназначенные для упорядочения движения пешеходов на опасных участках дорог и для исключения возможности выхода животных на проезжую часть дороги.

6.4.(9.3) Дорожные ограждения первой группы следует устанавливать на опасных участках дорог для предотвращения выезда автомобилей за пределы земляного полотна и наезда на массивные препятствия, располагающиеся на расстоянии менее 4 м от кромки проезжей части.

В связи с тем что дорожное ограждение представляет собой опасное препятствие, его следует устанавливать только на тех участках дорог, где его отсутствие может привести к дорожно-транспортным происшествиям с последствиями, более тяжкими, чем при наезд и на ограждение, и только в тех случаях, когда другие, более эффективные решения (уполаживание откосов насыпей, уменьшение высоты насыпей, удаление на достаточные расстояния от кромки проезжей части массивных препятствий) невозможно осуществить по условиям рельефа, ситуации, экономическим или конструктивным соображениям.

6.5. Барьерные ограждения по характеру работы направляющих элементов подразделяются следующим образом:

жесткие, с направляющими элементами, работающими, как мощный ограждающий брус или стенка;

энергопоглощающие, с направляющими элементами, способными деформироваться в поперечном направлении, выполненными в соответствии с ГОСТ 26804-86;

гибкие (тросовые), с направляющими элементами, обладающими способностью воспринимать большие растягивающие напряжения.

Парапетные ограждения выполняют в виде сплошной стенки. Для них характерно наличие наклонной, криволинейной или ломаной фасадной поверхности.

Комбинированные ограждения представляют собой конструкцию с любым сочетанием разновидностей барьерных или парапетных ограждений. Для практических целей рекомендуется применять комбинацию полужестких барьерных ограждений с парапетными.

6.6. Барьерные ограждения имеют общие конструктивные элементы:

направляющие (брусья, планки или тросы);

вертикальные стойки;

выступающие консоли (амортизаторы), к которым крепятся продольные брусья, планки или тросы;

монтажные приспособления.

К жестким барьерным ограждениям относят ограждения из железобетона и дерева.

Энергопоглощающие барьерные ограждения представляют собой конструкцию с направляющими стальными планками волнообразного профиля, устанавливаемыми на металлических стойках.

Тросовые барьерные ограждения состоят из трех рядов стальных тросов диаметром 19,5 мм, проходящих через амортизаторы, прикрепленные к стойкам.

6.7. Ограждения парапетного типа специального профиля могут быть монолитными или сборными, состоящими из отдельных блоков, изготавливаемых в заводских условиях.

6.8. Область рационального применения ограждений (см. п. 9.3 СНиП 2.05.02-85) определяется из условия их минимальных стоимости и расходов на содержание при максимальном сохранении функциональных свойств - предотвращения заезда автомобиля в ограждаемую зону, коррекции траектории движения автомобиля, гашения (частичного или полного) поперечной составляющей энергии движения с минимальными инерционными перегрузками. При этом учитывались:

параметры геометрических элементов плана и профиля дороги, мостов и подходов;

условия движения на дороге и мосту, категория дороги;

стремление к однотипности конструкций и условий движения на дороге в целом.

6.9. Нa автомобильных дорогах I - II категорий, а в особо опасных условиях и III категории, рекомендуется устанавливать энергопоглощающие металлические ограждения согласно ГОСТ 26804-85, которые по деформативным характеристикам и простоте конструкций выгодно отличаются от других типов ограждений и в большей степени соответствуют требованиям обеспечения безопасности движения.

Деревянные ограждения рекомендуется устанавливать преимущественно в лесных районах северной части РСФСР, Сибири и Дальнего Востока.

6.10(9.3). На горизонтальных участках дорожные ограждения следует предусматривать в зависимости от перспективной интенсивности движения и минимальной высоты насыпи в соответствии с табл. 31 (47).

6.11. Дорожные ограждения должны быть установлены по всей длине опасного участка (моста, путепровода, высокой насыпи, группы массивных препятствий и т.п.) и продолжены за его пределы на расстояние, зависящее от вида и размеров препятствия, ширины разделительной полосы и обочин, места установки ограждении и категории автомобильной дороги. Длину начального участка ограждения следует принимать с учетом пути, проходимого автомобилем за время реакции водителя при обнаружении им опасной зоны, но не менее 25 м до ее начала.

6.12(9.4). На автомобильных дорогах I категории в целях предотвращения попадания автомобилей на проезжу к часть со встречным направлением движения на распылительных полосах в зависимости от их ширины и интенсивности движения должны устанавливаться барьерные или парапетные ограждения.

Таблица 31 (47)

Тип ограждения выбирают в зависимости от интенсивности движения, размеров разделительной полосы, наличия на ней дорожных сооружений, а также климатических условий района проложения дороги.

Ограждения, предотвращающие столкновение со встречными транспортными средствами, а также наезды на массивные дорожные сооружения, устанавливают на расстоянии не менее 1 м от кромки проезжей части.

Если отсутствуют на разделительной полосе массивные дорожные сооружения (рамные и консольные опоры информационно-указательных дорожных знаков, опоры мостов или путепроводов, опоры освещения н т.п.), или проезжие части с противоположными направлениями движения расположены в одном уровне, или перепад высот между ними менее 0,3 м, то ограждения следует устанавливать по оси разделительной полосы.

В случае расположения внутренних кромок проезжих частей в разных уровнях (с перепадом высот между ними 0,3 м и более) планки барьерного ограждения и рабочие грани парапетного ограждения должны находиться в разных уровнях, обеспечивая необходимое возвышение ограждения над поверхностью земли с каждой стороны разделительной полосы.

6.13(9.10). Сигнальные столбики необходимо устанавливать на дорогах I категории, а также на опасных участках дорог II - V категорий без искусственного освещения, когда не требуется установка ограждении первой группы.

6.14(9.11). Сигнальные столбики на обочинах дорог II - V категорий следует устанавливать:

в пределах кривых в продольном профиле и на подходах к ним при высоте насыпи не менее 2 м и интенсивности движения не менее 2000 прив.ед./сут - по три столбика с каждой стороны дороги, на расстояниях, указанных в табл. 32(49) (рис. 26, а);

в пределах кривых в плане и на подходах к ним при высоте насыпи не менее 1 м - по три столбика с каждой стороны, на расстояниях, указанных в табл. 33(50) (рис. 26, б);

на прямолинейных участках дорог в плане при высоте насыпи от 2 до 3 м и интенсивности движения не менее 2000 прив.ед./сут - через 50 м;

при прохождении автомобильных дорог на расстоянии менее 15 м от болот и водотоков глубиной от 1 до 2 м - через 10 м;

Таблица 32(49)

на пересечениях и примыканиях дорог в одном уровне с внутренней стороны в пределах кривых - на расстояниях, указанных в табл. 33(50) для внешней стороны кривой;

у водопропускных труб - по одному столбику с каждой стороны дороги;

у мостов и путепроводов - по три столбика с двух сторон дороги до и после сооружения, через 10 м.

6.15(9.16). В проектах должны быть предусмотрены мероприятия, надежно защищающие участки дорог, проходящие по открытой местности, от снежных заносов по время метелей.

6.16. Снегозащитные лесонасаждения рассчитывают на задержание снегоприноса 10%-ной обеспеченности при его объеме до 250 м³ на 1 м дороги.

В отдельных регионах РСФСР и Казахстана снегозащитные лесонасаждения можно проектировать исходя из объемов снегоприноса свыше 250 мм. В этом случае ширину и конструкции снегозащитных лесонасаждений следует определять по индивидуальному проекту, утвержденному в установленном порядке.

В целях принятия наиболее эффективных и экономичных проектных решений в соответствии с местными условиями и накопленным опытом необходимо руководствоваться действующими региональными инструкциями и нормативными документами.

Рис. 26. Схема установки столбиков на участках кривых в продольном профиле (а) и в плане (б)

Таблица 33(50)

6.17. К снегозащитным лесонасаждениям предъявляются следующие основные требования (которые необходимо учитывать при их проектировании):

вступление "в работу" по защите дорог от снегозаноса как можно быстрее после посадки;

задержание снега у дороги и его распределение в целях защиты ее от заносов;

долговечность, устойчивость против снеголома, пожаров, вредителей и болезней;

выполнение функции снегозадержания на сельскохозяйственных землях;

эстетические качества;

обеспечение возможности применения комплексной механизации на всех этапах выращивания и содержания лесонасаждений;

экономическая эффективность.

6.18. При разработке проектов необходимо строго выполнять требования по сохранению сельскохозяйственных угодий, защите почв от эрозии, рациональному отводу и использованию земель.

6.19. Снегозащитные лесные полосы должны иметь плотную (непродуваемую) конструкцию. С этой целью в лесные полосы включают:

низкие кустарники высотой до 2 м;

высокие кустарники высотой более 2 м;

низкокронные деревья (сопутствующие породы);

высококронные деревья (главные породы).

Обязательным элементом каждой полосы должна быть густая двухрядная кустарниковая опушка в сочетании с несколькими рядами низкокронных деревьев.

6.20. На основе типовых схем снегозащитных насаждений должны проектироваться рабочие схемы лесных, полос для каждого конкретного участка (рис. 27), которые составляют проектные организации. При этом определяют видовой состав древесных и кустарниковых пород, их размещение по рядам, а также количество рядов, ширину междурядий и размещение растений в рядах.

Конкретное расстояние, ширину лесных полос и величину разрывов между лесными полосами определяют в зависимости от объема снегоприноса (см. рис. 27). Причем при расчетном годовом снегоприносе 10-25 м³/м (см. рис. 27, а) расстояние от бровки земляного полотна до лесонасаждений принимается следующим образом меньшие значения - для дорог IV - V категорий, большие – I - III] категорий. Сокращение расстояний, указанных на рис. 27, не допускается, за исключением схем снегозащитных насаждений, применяемых в условиях Белорусской ССР в соответствии с Указаниями по изысканию и проектированию узких снегозадерживающих насаждений вдоль автомобильных дорог Белоруссии" (Минск, 1971).

Рис. 27. Типовые схемы снегозащитных насаждений у автомобильных дорог при объеме снегоприноса:

а - до 25 м³/м; б - от 25 до 50 м³/м; в - от 50 до 75 м³/м; г - от 75 до 100 м³/м; д - от 100 до 125 м³/м, е - от 125 до 150 м³/м, ж - от 150 до 200 м³/м; з - от 200 до 250 м³/м; 1 - кустарники низкие; 2 - то же, высокие; 3 - деревья низкокронные; 4 - то же, высококронные

6.21. Расстояние между рядами деревьев и кустарников в лесной полосе следует принимать одинаковым:

в благоприятных лесорастительных условиях - 2,5 м, в тяжелых – 3 - 4 м.

Расстояние между растениями в ряду допускается назначать 0,5 - 1 м.

6.22. При большой длине снегозащитной лесной полосы, проектируемой для сельскохозяйственных угодий, необходимо предусматривать разрывы (по 10 - 15 м) через каждые 800 - 1000 м для прохода сельскохозяйственных машин.

6.23. В связи с возможностью переноса снега под углом по отношению к оси дороги снегозащитные лесные полосы проектируют длиннее защищаемого участка дороги на 50 - 100 м. В условиях снегоприноса более 100 м³/м эта величина должна быть обоснована расчетом для направления ветров под углом к оси дороги более 30°, с учетом расстояния между лесными полосами и защищаемым участком дороги.

6.24. Подбор древесных и кустарниковых пород для снегозащитных насаждений производят с учетом лесорастительных условий каждого конкретного участка насаждений, биологических и снегозадерживающих особенностей деревьев и кустарников.

Породы, используемые для живых изгородей, должны хорошо переносить систематическую стрижку.

Одной из лучших хвойных пород для устройства живых изгородей является ель. Еловые изгороди образуют плотную преграду для снеговетрового потока, причем ель наиболее устойчива против снеголома.

Рекомендуемый ассортимент древесных и кустарниковых пород для снегозащитных лесных полос автомобильных дорог указан в табл. 34.

Таблица 34

Примечание. Знак (+) указывает на пригодность породы для данной зоны, знак (-) - непригодность, буква (е) - пригодность только для европейской части СССР.

Из лиственных пород для устройства живых изгородей рекомендуются ива белая, вяз обыкновенный, акация желтая, лещина, алыча, лох узколистный, сирень, боярышник, ирга, тамарикс. Для создания непроходимых колючих изгородей используют шиповник, боярышник, а в южных районах - гледичию.

Указанный ассортимент пород деревьев и кустарников для живых изгородей является ориентировочным и может быть расширен.

6.25. Живые изгороди создают из одной породы. При большом протяжении их через некоторые промежутки меняют породу во избежание монотонности и массового повреждения грибковыми болезнями или насекомыми-вредителями.

В еловые изгороди через каждые 100 - 200 м следует включать перемычки длиной не менее 10 м из лиственных пород в противопожарных целях.

Древесные и кустарниковые породы в лесных полосах должны размещаться "чистыми" рядами, т.е. каждый ряд лесной полосы должен состоять из одной породы деревьев или кустарников. Чередование разных пород в одном ряду как при посадке лесных полос, так и при дополнениях не допускается.

6.26. При объемах снегоприноса в пределах 25 - 100 м³/м допускается проектировать насаждения с древесным ярусом из одной породы низкокронных деревьев во всех рядах с сохранением кустарниковой опушки.

В тех случаях, когда вдоль заносимых участков дорог имеются неудовлетворительные по конструктивному решению, составу пород, размещению и другим признакам снегозащитные лесонасаждения, которые нельзя исправить рубками ухода, проектом должны быть предусмотрены мероприятия по их усилению путем увеличения ширины таких насаждений или создания дополнительных лесных полос.

6.27. Проектом предусматривается посадка (посев) снегозащитных лесных полос, как правило, рядовым способом весной. В европейской части страны при наличии положительного местного опыта могут проектироваться и осенние посадочные (посевные) работы.

Приложение 1
КЛАССИФИКАЦИЯ АВТОМОБИЛЬНЫХ ДОРОГ ОБЩЕГО ПОЛЬЗОВАНИЯ

В соответствии с Постановлением Совета Министров СССР № 777 автомобильные дороги общего пользования подразделяются на дороги общегосударственного, республиканского, областного (краевого) и местного значения.

К автомобильным дорогам общегосударственного значения относятся дороги:

соединяющие столицу СССР г. Москву со столицами союзных республик и с важнейшими промышленными и культурными центрами с населением 500 тыс. чел. и более, а также обходы их и подъезды к ним (протяженностью до 25 км) от автомобильных дорог общегосударственного значения;

соединяющие между собой столицы республик, важнейшие промышленные и культурные центры с населением 500 тыс. чел. и более;

соединяющие столицы автономных республик и административные центры краев и областей двух или более союзных республик;

соединяющие курорты, места массового отдыха и туризма, спортивные комплексы, заповедники, исторические и культурные памятники и научные центры, имеющие союзное значение, с республиканскими, краевыми и областными центрами, а также с районными центрами (в союзных республиках, не имеющих областного деления), на территории которых находятся указанные объекты; с ближайшими железнодорожными станциями, портами (морскими и речными), аэропортами и с автомобильными дорогами общегосударственного значения;

соединяющие аэропорты I и II классов, морские и речные порты I и II групп с обслуживаемыми ими столицами союзных и автономных республик, краевыми, областными центрами, а также с районными центрами (в союзных республиках, не имеющих областного деления);

имеющие оборонное или специальное значение;

подъезды протяженностью до 15 км от автомобильных дорог общегосударственного значения к железнодорожным станциям и аэропортам I и II классов, морским и речным портам I и II групп, курортам, местам массового отдыха и туризма, спортивным комплексам, заповедникам, историческим и культурным памятникам, научным центрам и другим объектам, имеющим союзное значение;

обеспечивающие транспортные связи СССР с соседними зарубежными странами и являющиеся маршрутами для путешествий иностранных автотуристов.

К автомобильным дорогам республиканского значения относятся дороги:

соединяющие столицы союзных республик и важнейшие промышленные и культурные центры с населением 500 тыс. чел. и более со столицами автономных республик и административными центрами краев, областей и районов (в союзных республиках, не имеющих областного деления), а также с промышленными и культурными центрами с населением от 100 до 500 тыс. чел., включая обходы их и подъезды к ним (протяженностью до 10 км) от автомобильных дорог общегосударственного значения;

соединяющие столицы автономных республик, административные центры краев и областей, а также города с населением от 100 до 500 тыс. чел. с административными центрами районов и автономных округов и городами с населением от 50 до 100 тыс. чел., а также дороги, по которым осуществляются междугородные перевозки грузов и пассажиров;

соединяющие аэропорты II и IV классов, речные порты II группы и пристани 1 группы с обслуживаемыми ими столицами автономных республик, административными центрами краев, областей и районов (в союзных республиках, не имеющих областного деления);

подъезды протяженностью до 10 км, связывающие курорты, места массового отдыха и туризма, спортивные комплексы, заповедники, исторические и культурные памятники и научные центры, имеющие республиканское (для союзных республик) значение, со столицами автономных республик и административным и центрами краев, областей и районов (в союзных республиках, не имеющих областного деления), на территории которых находятся указанные объекты, а также с ближайшими железнодорожными станциями, аэропортами, морскими и речными портами, с автомобильными дорогами общегосударственного и республиканского значения.

К автомобильным дорогам областного (краевого) значения относятся дороги:

соединяющие столицы автономных республик, административные центры краев, областей, города республиканского, краевого и областного подчинения с административными центрами районов и автономных округов, а также с городами и другими населенными пунктами с населением от 10 до 50 тыс. чел.;

соединяющиеся между собой административные центры районов и автономных округов, города и другие населенные пункты с населением от 10 до 50 тыс. чел. и более, а также соединяющие эти города и населенные пункты с железнодорожными станциями, аэропортами, речными портами и пристанями, с автомобильными дорогами общегосударственного и республиканского значения;

подъезды протяженностью до 5 км, соединяющие курорты, места массового отдыха и туризма, спортивные комплексы, заповедники, исторические и культурные памятники, имеющие республиканское (для автономных республик), краевое и областное значение, со столицами автономных республик и административными центрами краев, областей и районов, на территории которых находятся указанные объекты, а также с ближайшими железнодорожными станциями, аэропортами, морскими и речными портами, пристанями и с автомобильными дорогами общегосударственного, республиканского, краевого и областного значения.

К автомобильным дорогам местного значения относятся дороги:

соединяющие административные центры районов и автономных округов, а также населенные пункты с населением от 10 до 50 тыс. чел. с административными центрами сельских и поселковых Советов народных депутатов и центральными усадьбами колхозов и совхозов;

соединяющие административные центры сельских и поселковых Советов народных депутатов с центральными усадьбами колхозов и совхозов;

подъезды протяженностью, как правило, до 5 км от административных центров сельских и поселковых Советов народных депутатов и центральных усадеб колхозов и совхозов к автомобильным дорогам общего пользования.

Приложение 2
ОСНОВНЫЕ ТИПЫ ТРАНСПОРТНЫХ СРЕДСТВ, ИСПОЛЬЗУЕМЫХ НА СЕТИ ДОРОГ ОБЩЕГО ПОЛЬЗОВАНИЯ
