КРУГИ ЗАЧИСТНЫЕ ДЛЯ РУЧНЫХ ШЛИФОВАЛЬНЫХ МАШИН

Технические условия

Предисловие

Цепи и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184 ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - по ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»

Сведения о стандарте

1 РАЗРАБОТАН Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении» (ФГУП «ВНИИНМАШ»)

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 95 «Инструмент»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 15 октября 2009 г. № 452-ст

4 Настоящий стандарт включает в себя модифицированные основные нормативные положения следующих международных стандартов:

ИСО 603-12:1999 «Абразивная продукция на связке. Размеры. Часть 12. Круги для снятия заусенцев и зачистки на прямых шлифовальных машинах» (ISO 603-12:1999 «Bonded abrasive products - Dimensions - Part 12: Grinding wheels for deburring and fettling on a straight grinder», MOD):

ИСО 603-13:1999 «Абразивная продукция на связке. Размеры. Часть 13. Круги для снятия заусенцев и зачистки на торцовых шлифовальных машинах» (ISO 603-13:1999 «Bonded abrasive products - Dimensions - Part 13: Grinding wheels for deburring and fettling on a vertical grinder», MOD):

ИСО 603-14:1999 «Абразивная продукция на связке. Размеры. Часть 14. Круги для снятия заусенцев и зачистки на угловых шлифовальных машинах» (ISO 603-14:1999 «Bonded abrasive products - Dimensions - Part 14: Grinding wheels for deburring/snagging on an angle grinder», MOD).

ИСО 15635:2001 «Несвязанные абразивы. Круги лепестковые» (ISO 15635:2001 «Coated abrasives - Flap discs», MOD);

ИСО 13942:2000 «Абразивная продукция на связке. Предельные отклонения размеров и допуски биений» (ISO 13942:2000 «Bonded abrasive products - Limit deviations and run-out tolerances». MOD)

При этом дополнительные положения, учитывающие потребности национальной экономики и особенности национальной стандартизации, выделены курсивом

5 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок - в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

Содержание

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

Дата введения - 2011-01-01

1 Область применения

Настоящий стандарт распространяется на зачистные круги на бакелитовой связке с упрочняющими элементами (BF) или без упрочняющих элементов (В), а также на зачистные лепестковые торцовые круги для прямых, угловых и торцовых ручных шлифовальных машин.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ Р 52381-2005 (ИСО 8486-1:1996, ИСО 6344-2:1998, ИСО 9138:1993, ИСО 9284:1992) Материалы абразивные. Зернистость и зерновой состав шлифовальных порошков. Контроль зернового состава

ГОСТ Р 52587-2006 Инструмент абразивный. Обозначения и методы измерения твердости

ГОСТ Р 52588-2006 (ЕН 12413:1999, ЕН 13743:2001) Инструмент абразивный. Требования безопасности

ГОСТ Р 52710-2007 Инструмент абразивный. Акустический метод определения твердости и звуковых индексов по скорости распространения акустических волн

ГОСТ Р 52781-2007 (ИСО 525:1999, ИСО 603-1:1999; ИСО 603-6:1999, ИСО 13942:2000) Круги шлифовальные и заточные. Технические условия

ГОСТ 15.309-98 Система разработки и постановки продукции на производство. Испытания и приемка выпускаемой продукции. Основные положения

ГОСТ 3060-86 Круги шлифовальные. Допустимые неуравновешенные массы и метод их измерения

ГОСТ 5009-82 Шкурка шлифовальная тканевая. Технические условия

ГОСТ 13344-79 Шкурка шлифовальная тканевая водостойкая. Технические условия

ГОСТ 27181-86 Шкурка шлифовальная для обработки труднообрабатываемых материалов. Технические условия

ГОСТ 27595-88 Материалы шлифовальные и инструменты абразивные. Упаковка, маркировка, транспортирование и хранение

ГОСТ 30513-97 Инструмент абразивный и алмазный. Методы испытаний на безопасность

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Классификация и размеры

3.1 Круги следует изготовлять следующих типов:

1 - прямого профиля;

5 - с выточкой;

6 - чашечные цилиндрические;

11 - чашечные конические;

27 - с утопленным центром;

28 - с утопленным центром тарельчатые;

29 - лепестковые торцовые;

35 - торцовые прямого профиля;

36 - прямого профиля с запрессованными крепежными элементами.

3.2 Размеры кругов должны соответствовать указанным на рисунках 1 - 11 и в таблицах 1 - 11.

Рисунок 1 - Круги типа 1

Таблица 1

В миллиметрах

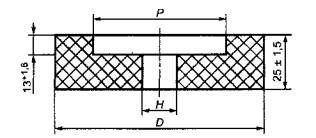

Рисунок 2 - Круги типа 5

Таблица 2

В миллиметрах

Рисунок 3 - Круги типа 6

Таблица 3

В миллиметрах

Рисунок 4 - Круги типа 6

Таблица 4

В миллиметрах

Рисунок 5 - Круги типа 11

Таблица 5

В миллиметрах

Рисунок 6 - Круги типа 11

Таблица 6

В миллиметрах

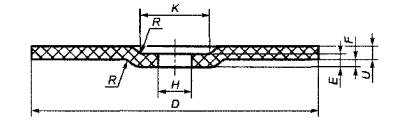

Рисунок 7 - Круги типа 27

Таблица 7

В миллиметрах

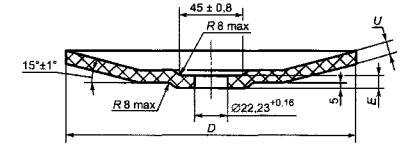

Рисунок 8 - Круги типа 28

Таблица 8

В миллиметрах

Исполнение 1

Исполнение 2

Рисунок не определяет конструкцию круга

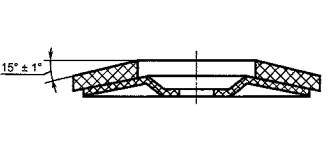

Рисунок 9 - Круги типа 29

Таблица 9

В миллиметрах

Рисунок 10 - Круги типа 35

Таблица 10

В миллиметрах

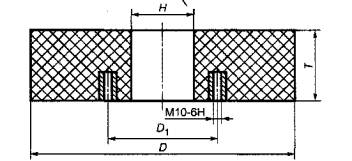

Рисунок 11 - Круги типа 36

Таблица 11

В миллиметрах

Пример условного обозначения зачистного круга типа 27 наружным диаметром D = 230 мм, высотой U = 6 мм, диаметром посадочного отверстия Н = 22,23 мм из нормального электрокорунда марки 14А, зернистостью F30, твердостью R, на бакелитовой связке с упрочняющими элементами BF, с предельной рабочей скоростью 80 м/с, для ручных шлифовальных машин Рд:

Круг зачистной 27 230×6×22,23 14А F30 R BF 80 м/с Рg ГОСТ Р 53410-2009

То же, зачистного круга типа 36 наружным диаметром D = 200 мм, высотой Т = 63 мм, с резьбой крепежных элементов М10, из белого электрокорунда марки 25А, зернистостью F24, твердостью Р, на бакелитовой связке В, с предельной рабочей скоростью 50 м/с, для ручных шлифовальных машин Рд:

Круг зачистной 36 200×б3× М10 25А F24 Р В 50 м/с Рg ГОСТ Р 53410-2009

То же, зачистного круга типа 29 исполнения 1 наружным диаметром D = 125 мм, диаметром посадочного отверстия Н = 22,23 мм, из белого электрокорунда марки 25А, зернистостью Р60 из шлифовальной шкурки по ГОСТ 5009 с предельной рабочей скоростью 80 м/с, для ручных шлифовальных машин Рд:

Круг зачистной 29-1 125×22,23 25А Р60 2 80 м/с Рg ГОСТ Р 53410-2009

Примечание - В условном обозначении кругов типа 29 межгосударственные стандарты на шлифовальную шкурку должны обозначаться цифрами: 2 - по ГОСТ 5009, 4 - по ГОСТ 13344, 5 - по ГОСТ 27181.

Шлифовальная шкурка по другой технической документации должна обозначаться в соответствии с требованиями изготовителя.

4 Технические требования

4.1. Круги следует изготовлять в соответствии с требованиями настоящего стандарта, по рабочим чертежам, утвержденным в установленном порядке.

4.2. Круги могут быть изготовлены из электрокорундовых (А), в том числе из циркониевого электрокорунда (Z), а также карбидкремниевых (С) абразивных материалов.

4.3. Круги следует изготовлять зернистостями F12 - F36 и Р24 - Р80 по ГОСТ Р 52381.

4.4. Лепестковые торцовые круги изготовляют из тканевой шлифовальной шкурки по ГОСТ 5009, ГОСТ 13344, ГОСТ 27181 и другой технической документации.

4.5. Точность изготовления кругов (кроме типа 29) должна соответствовать нормам, указанным в таблице 12.

Таблица 12

В миллиметрах

4.6 Допуск радиального и торцового биений кругов (кроме типа 29) не должен превышать значений, указанных в таблице 13.

Таблица 13

В миллиметрах

4.7 Допуск параллельности и перпендикулярности торцов кругов (кроме типов 28, 29) не должен превышать 0,2 мм - для F36 и мельче; 0,3 мм - для F30 и крупнее.

4.8 Классы неуравновешенности кругов по ГОСТ 3060, не более:

- для кругов с предельной рабочей скоростью свыше 63 м/с;

- для кругов с предельной рабочей скоростью до 63 м/с.

4.9 Круги (кроме типа 29) изготовляют твердостями от M до Z по ГОСТ Р 52587 и звуковыми индексами от 31 до 41 по ГОСТ Р 52710.

4.10 Внешний вид кругов (кроме типа 29) - по ГОСТ Р 52781.

4.11 Допускается изготовлять круги типа 5 с максимальным радиусом закругления внутренних торцовой и боковой поверхностей выточки, равным 3,2 мм; типов 6, 11 с максимальным радиусом закругления внутренних торцовой и боковой поверхностей, равным 5 мм; максимальной фаской на наружной боковой поверхности кругов типа 11, равной 2 мм.

4.12 Требования надежности

Надежность кругов (кроме типа 29) определена коэффициентом шлифования (отношение объема снятого металла к объему изношенной части круга); кругов типа 29 - режущей способностью (отношение объема снятого материала к времени обработки).

4.13 Маркировка

4.13.1 Маркировка кругов - в соответствии с требованиями ГОСТ Р 52588.

Примечания

1. Не маркируют тип круга, буквы F, Р в обозначении зернистости.

2. Допускается вместо марки абразивного материала маркировать вид абразивного материала для кругов типа 29.

4.13.2 Место нанесения маркировки

Маркировку наносят:

- на этикетку круга диаметром от 50 мм в соответствии с перечислениями а, b, с, е, f, g, h, k, l по ГОСТ Р 52588;

- на групповую потребительскую тару с кругами диаметрами не более 50 мм в соответствии с перечислениями а - m по ГОСТ Р 52588.

4.13.3 Остальные требования к маркировке - по ГОСТ Р 52781.

4.14. Упаковка

4.14.1 В качестве групповой потребительской тары используют коробки, пакеты или другие виды тары, предохраняющие круги от повреждений.

В групповую потребительскую тару упаковывают круги одного размера, одной характеристики и одной партии.

4.14.2 На групповую потребительскую тару наклеивают этикетку со сведениями по ГОСТ Р 52588. На этикетке групповой потребительской тары дополнительно указывают количество упакованных кругов.

4.14.3 Круги в групповой потребительской таре плотно укладывают в транспортную тару. При укладке в транспортную тару должны быть приняты меры, предохраняющие круги от атмосферных осадков, а также исключающие их перемещение и повреждение.

В качестве транспортной тары используют деревянные ящики, поддоны или специальные поддоны. В качестве транспортной тары для кругов типа 29 используют деревянные ящики или картонные короба.

4.14.4 Масса брутто транспортной тары с кругами не должна превышать 60 кг.

Примечание - Масса брутто транспортной тары, поддона с кругами при загрузке и выгрузке электропогрузчиком (транспортной тележкой-подъемником) не должна превышать 1 т.

5 Требования безопасности

5.1 Механическая прочность круга должна обеспечивать его работу с предельными рабочими скоростями v_s, указанными в таблице 14.

Таблица 14

5.2 Остальные требования безопасности - по ГОСТ Р 52588-2006, ГОСТ 30513-97.

6 Правила приемки

6.1 Для контроля соответствия кругов требованиям настоящего стандарта предприятие-изготовитель проводит приемочный контроль по ГОСТ 15.309-98.

6.2. Объем выборки должен составлять:

100% - по 4.10, 4.13.2; 10% от партии, но не менее 5 шт.

- по 3.2, 4.5 - 4.7, 4.9; 5% от партии, но не менее 5 шт.,

- по 4.8; по 5.1 - в соответствии с ГОСТ Р 52588-2006.

7 Методы контроля

7.1 Контроль размеров кругов проводят с применением универсальных или специальных мер и средств измерений.

7.2 Радиус закругления поверхностей кругов типов 5, 6 и 11 и фаска на наружной боковой поверхности круга типа 11 определены оснасткой и не контролируют.

7.3 Контроль по 4.10, 4.13.2 проводят визуально.

7.4 Контроль твердости - по ГОСТ Р 52587-2006, ГОСТ Р 52710-2007.

7.5 Контроль неуравновешенности - по ГОСТ 3060-86.

Примечание - Контроль неуравновешенности кругов типов 6, 11, 29, 35, 36 допускается не проводить.

7.6 Контроль радиального и торцового биений проводят по техническому документу, утвержденному в установленном порядке.
