Приказ Министерства связи и массовых коммуникаций РФ
от 21 октября 2009 г. № 132
"Об утверждении Правил применения базовых станций и ретрансляторов сетей подвижной радиосвязи. Часть I. Правила применения оборудования подсистем базовых станций сетей подвижной радиосвязи стандарта TETRA"

В соответствии со статьей 41 Федерального закона от 7 июля 2003 г. № 126-ФЗ "О связи" (Собрание законодательства Российской Федерации, 2003, № 28, ст. 2895; № 52 (часть I), ст. 5038; 2004, № 35, ст. 3607; № 45, ст. 4377; 2005, № 19, ст. 1752; 2006, № 6, ст. 636; № 10, ст. 1069; № 31 (часть I), ст. 3431, ст. 3452; 2007, № 1 (часть I), ст. 8; № 7, ст. 835; 2008, № 18, ст. 1941; 2009, № 29, ст. 3625) и пунктом 4 Правил организации и проведения работ по обязательному подтверждению соответствия средств связи, утвержденных постановлением Правительства Российской Федерации от 13 апреля 2005 г. № 214 (Собрание законодательства Российской Федерации, 2005, № 16, ст. 1463; 2008, № 42, ст. 4832), приказываю:

1. Утвердить прилагаемые Правила применения базовых станций и ретрансляторов сетей подвижной радиосвязи. Часть I. Правила применения оборудования подсистем базовых станций сетей подвижной радиосвязи стандарта TETRA.

2. Направить настоящий приказ на государственную регистрацию в Министерство юстиции Российской Федерации.

3. Контроль за исполнением настоящего приказа возложить на заместителя Министра связи и массовых коммуникаций Российской Федерации Н.С. Мардера.

Министр

И.О. Щеголев

Зарегистрировано в Минюсте РФ 19 ноября 2009 г.

Регистрационный № 15260

Правила
применения базовых станций и ретрансляторов сетей подвижной радиосвязи. Часть I. Правила применения оборудования подсистем базовых станций сетей подвижной радиосвязи стандарта TETRA

Содержание

I. Общие положения

II. Требования к применению оборудования ПБС сетей подвижной радиосвязи стандарта TETRA

Приложение № 1 Характеристики радиоинтерфейса сети подвижной радиосвязи стандарта TETRA

Приложение № 2 Требования к параметрам электромагнитной совместимости

Приложение № 3 Требования к параметрам устойчивости к электромагнитным помехам

Приложение № 4 Требования к параметрам выходной мощности передатчика базовой станции (ретранслятора)

Приложение № 5 Требования к параметрам уровней излучения передатчика базовой станции в соседних каналах, обусловленных модуляцией

Приложение № 6 Требования к параметрам уровней побочных излучений передатчика

Приложение № 7 Требования к параметрам ослабления продуктов интермодуляции

Приложение № 8 Требования к параметрам чувствительности приемника

Приложение № 9 Требования к параметрам уровней побочных излучений в режиме приема

Приложение № 10 Требования к параметрам избирательности приемника по побочным каналам приема

Приложение № 11 Требования к параметрам интермодуляционной избирательности приемника

Приложение № 12 Требования к параметрам устойчивости приемника к блокирующим сигналам

Приложение № 13 Требования к параметрам номинального значения коэффициента ошибок

Приложение № 14 Требования к параметрам эталонной помехозащищенности приемника

Приложение № 15 Требования к параметрам коэффициента усиления внеполосных сигналов

Приложение № 16 Требования к параметрам уровней излучения передатчика ретранслятора в соседних каналах

Приложение № 17 Требования к параметрам уровней побочных излучений ретранслятора

I. Общие положения

1. Правила применения базовых станций и ретрансляторов сетей подвижной радиосвязи. Часть I. Правила применения оборудования подсистем базовых станций сетей подвижной радиосвязи стандарта TETRA* (далее - Правила) разработаны в соответствии со ст. 41 Федерального закона от 7 июля 2003 г. № 126-ФЗ "О связи" (Собрание законодательства Российской Федерации, 2003, № 28, ст. 2895; № 52 (часть I), ст. 5038; 2004, № 35, ст. 3607; № 45, ст. 4377; 2005, № 19, ст. 1752; 2006, № 6, ст. 636; № 10, ст. 1069; № 31 (часть I), ст. 3431, ст. 3452; 2007, № 1 (часть I), ст. 8; № 7, ст. 835; 2008, № 18, ст. 1941; 2009, № 29, ст. 3625) в целях обеспечения целостности, устойчивости функционирования и безопасности единой сети электросвязи Российской Федерации.

* - TETRA - Terrestrial Trunked Radio (наземная система транкинговой радиосвязи).

2. Правила устанавливают обязательные требования к параметрам оборудования подсистемы базовых станций (далее - ПБС), используемого в сети связи общего пользования и технологических сетях связи в случае их присоединения к сети связи общего пользования.

3. Правила распространяются на следующее оборудование ПБС:

1) базовые станции (далее - БС);

2) контроллеры базовых станций;

3) ретрансляторы;

4) оборудование системы технического обслуживания, эксплуатации и управления.

4. Ретрансляторы и БС применяются в полосах радиочастот, разрешенных для использования Государственной комиссией по радиочастотам.

5. Оборудование ПБС, указанное в пункте 2 Правил, идентифицируется как оборудование базовых станций и ретрансляторов сетей подвижной радиосвязи и согласно пункту 24 Перечня средств связи, подлежащих обязательной сертификации, утвержденного постановлением Правительства Российской Федерации от 25 июня 2009 г. № 532 (Собрание законодательства Российской Федерации, 2009, № 26, ст. 3206), подлежит обязательной сертификации в порядке, установленном Правилами организации и проведения работ по обязательному подтверждению соответствия средств связи, утвержденными постановлением Правительства Российской Федерации от 13 апреля 2005 г. № 214 (Собрание законодательства Российской Федерации, 2005, № 16, ст. 1463; 2008, № 42, ст. 4832).

II. Требования к применению оборудования ПБС сетей подвижной радиосвязи стандарта TETRA

6. К оборудованию ПБС сетей подвижной радиосвязи стандарта TETRA устанавливаются следующие обязательные требования:

1) к параметрам электромагнитной совместимости (далее - ЭМС) согласно приложению № 2 к Правилам;

2) к параметрам устойчивости к электромагнитным помехам согласно приложению № 3 к Правилам;

3) к электробезопасности:

а) значение сопротивления изоляции между сетевыми клеммами источника питания и элементами заземления всех стоек, антенными соединителями и соединителями проводных линий связи не менее 2 МОм;

б) обеспечение электрического соединения всех доступных прикосновению металлических нетоковедущих частей, которые могут оказаться под напряжением, с элементами заземления. Значение сопротивления между элементом заземления и каждой доступной прикосновению металлической нетоковедущей частью оборудования, которая может оказаться под напряжением, не более 0,1 Ом;

4) к климатическим воздействиям:

а) оборудование ПБС, работающее на открытом воздухе или в не отапливаемых сооружениях, сохраняет основные характеристики и параметры при отсутствии дефектов покрытия и коррозии деталей и узлов после воздействия повышенной влажности 93% при температуре плюс 40°С для районов с умеренным климатом;

б) оборудование ПБС, работающее в отапливаемых сооружениях, сохраняет основные характеристики и параметры при воздействии пониженной рабочей температуры среды плюс 5°С и при предельных значениях напряжения источника питания. Оборудование ПБС сохраняет основные характеристики и параметры после воздействия пониженной температуры хранения и транспортирования минус 40°С для районов с умеренно холодным климатом и минус 55°С для районов с очень холодным климатом;

в) оборудование ПБС, работающее на открытом воздухе или в не отапливаемых сооружениях, сохраняет основные характеристики и параметры при воздействии пониженной рабочей температуры среды минус 25°С для районов с умеренным климатом и минус 40°С для районов с умеренно холодным климатом и при предельных значениях напряжения источника питания. Оборудование ПБС сохраняет основные характеристики и параметры после воздействия пониженной температуры хранения и транспортирования минус 40°С для районов с умеренно холодным климатом и минус 55°С для районов с очень холодным климатом;

г) оборудование ПБС, работающее в отапливаемых сооружениях, сохраняет основные характеристики и параметры при воздействии повышенной рабочей температуры плюс 40°С. Оборудование ПБС сохраняет основные характеристики и параметры после воздействия повышенной температуры хранения и транспортирования плюс 55°С;

д) оборудование ПБС, работающее на открытом воздухе или в не отапливаемых сооружениях, сохраняет основные характеристики и параметры при воздействии повышенной рабочей температуры плюс 55°С. Оборудование ПБС сохраняет основные характеристики и параметры после воздействия повышенной температуры хранения и транспортирования плюс 55°С.

Оборудование ПБС сохраняет работоспособность при следующих условиях испытаний:

нормальные условия (далее - НУ) - условия, при которых: температура внешней среды от плюс 15 до плюс 35°С; относительная влажность от 45 до 75%; атмосферное давление от 650 до 800 мм рт. ст.; напряжение электропитания - номинальное;

экстремальные условия (далее - ЭУ) - условия одновременного воздействия повышенной (пониженной) температуры и повышенного (пониженного) напряжения электропитания.

7. Уровень акустического шума, создаваемого оборудованием ПБС в местах его установки, не превышает 65 дБА.

8. Значения уровней плотности потока энергии, создаваемых в местах установки БС и ретрансляторов, не превышают 25 мкВт/см2.

9. Оборудование ПБС сохраняет работоспособность и основные характеристики, параметры и внешний вид после транспортирования в упакованном виде на автомашине со скоростью 20-40 км/ч по проселочным дорогам на расстояние 200 км либо проверяется воздействием 4000 ударов в каждом направлении с длительностью ударного импульса 6 мс с пиковым ударным ускорением 147 м/с2 (15g).

10. Оборудование ПБС сохраняет работоспособность при изменении напряжения электропитания в пределах от минус 15% до плюс 10% относительно номинального напряжения 220 В сети переменного тока.

11. Оборудование ПБС сохраняет работоспособность при изменении напряжения электропитания в пределах от минус 15% до плюс 20% относительно номинального напряжения 60 В (48 В; 24 В, 12 В) внешнего источника постоянного тока.

12. Характеристики радио интерфейса, используемого для соединений БС, ретрансляторов с абонентскими радиостанциями (АР) в сетях подвижной радиосвязи стандарта TETRA, соответствуют требованиям приложения № 1 к Правилам.

13. Для передатчика БС устанавливаются следующие обязательные требования к параметрам:

1) выходной мощности передатчика согласно приложению № 4 к Правилам;

2) уровней излучений передатчика в соседних каналах, обусловленных модуляцией, согласно приложению № 5 к Правилам;

3) уровней побочных излучений передатчика согласно приложению № 6 к Правилам;

4) ослабления продуктов интермодуляции согласно приложению № 7 к Правилам.

14. Для передатчика БС устанавливаются следующие обязательные требования:

1) допустимое отклонение частоты от номинального значения между фактически измеренной частотой несущей передатчика на интервале SNmax модуляционных символов в 20 пакетах и ее номинальным значением для всего диапазона рабочих температур среды находятся в пределах ±0,2´10-6;

2) уровни излучения в соседних каналах, обусловленные переходными процессами в режиме прерывистой передачи БС, измеренные в пределах интервалов нарастания и спада на частотах ±25 кГц относительно частоты несущей, не превышают минус 50 дБн для всех классов мощности;

3) абсолютные значения уровней излучения в соседних каналах, обусловленные переходными процессами в передатчике, не превышают минус 36 дБм;

4) сумма временных периодов на интервале передачи пакета линеаризации в канале BLCH**, в пределах которых уровень излучения БС в соседних каналах на частотах ±25 кГц относительно частоты несущей передатчика превышает минус 45 дБн, составляет не более 1 мс при НУ и ЭУ;

** - BLCH - BS Linearisation Channel (канал линеаризации БС). Пакет линеаризации и одноименный канал BLCH используются для заполнения слотов, не выделенных в данный момент абонентским радиостанциям на несущей, являющейся основной.

5) максимальный уровень излучения в соседних каналах во время передачи пакета линеаризации в канале BLCH не превышает минус 30 дБн при НУ и ЭУ;

6) среднеквадратичное значение вектора ошибки составляет не более 0,1 в любом пакете;

7) пиковое значение вектора ошибки составляет не более 0,3 на любом символе;

8) амплитуда остаточной несущей С0 составляет не более 5% от амплитуды сигнала на выходе идеального модуляционного фильтра S(k) в любом пакете.

15. Для приемника БС устанавливаются следующие обязательные требования к параметрам:

1) чувствительности приемника согласно приложению № 8 к Правилам;

2) уровней побочных излучений в режиме приема согласно приложению № 9 к Правилам;

3) избирательности приемника по побочным каналам приема согласно приложению № 10 к Правилам;

4) интермодуляционной избирательности приемника согласно приложению № 11 к Правилам;

5) устойчивости приемника к блокирующим сигналам согласно приложению № 12 к Правилам;

6) номинального значения коэффициента ошибок согласно приложению № 13 к Правилам;

7) эталонной помехозащищенности приемника согласно приложению № 14 к Правилам.

16. Для ретрансляторов сетей подвижной радиосвязи стандарта TETRA устанавливаются следующие обязательные требования к параметрам:

1) передатчика ретранслятора согласно подпункту 1 пункта 13, подпунктам 2, 3, 6-8 пункта 14 Правил;

2) коэффициента усиления внеполосных сигналов согласно приложению № 15 к Правилам;

3) уровней излучения передатчика ретранслятора в соседних каналах согласно приложению № 16 к Правилам;

4) уровней побочных излучений ретранслятора согласно приложению № 17 к Правилам.

17. Ослабление любой интермодуляционной компоненты сигнала в ретрансляторе, измеренной в полосе 30 кГц, при НУ и ЭУ составляет не менее 60 дБ. Абсолютные значения уровней интермодуляционных компонент сигнала не превышают минус 36 дБм.

Приложение № 1

к Правилам применения базовых станций
и ретрансляторов сетей подвижной радиосвязи.
Часть I. Правила применения

оборудования подсистем базовых станций
сетей подвижной радиосвязи стандарта TETRA

Характеристики радио интерфейса сети подвижной радиосвязи стандарта TETRA

Полосы частот: 380-400 МГц; 410-430 МГц; 450-470 МГц.

Дуплексный разнос частот: 10 МГц.

Разнос частот между соседними радиоканалами - 25 кГц.

Передача информации в радиоканале - цифровая.

Тип модуляции несущей - дифференциальная квадратурная фазовая манипуляция с приращением фазы на интервале модуляционного символа, кратным p/4×(p/4-DQPSK)*.

Скорость модуляции - 36 кбит/с.

Информационная скорость в одном канале - 7,2 кбит/с.

Информационная скорость кадра - 28,8 кбит/с.

Скорость передачи цифрового потока в одном радиоканале - 36 кбит/с.

Способ разделения каналов - частотно-временной.

Метод уплотнения каналов на одной несущей - многостанционный доступ с временным разделением каналов (TDMA)**.

Число временных каналов на одной несущей - 4.

Помехоустойчивое кодирование - реализовано в виде четырех процедур: блочное кодирование, сверточное кодирование, перемежение, скремблирование.

* - p/4-DQPSK - p/4 - shifted Differential Quaternary Phase Shift Keying (дифференциальная квадратурная фазовая манипуляция с приращением фазы на интервале модуляционного символа, кратным p/4).

** - TDMA - Time Division Multiple Access (многостанционный доступ с временным разделением каналов).

Приложение № 2

к Правилам применения базовых станций
и ретрансляторов сетей подвижной радиосвязи.
Часть I. Правила применения
оборудования подсистем базовых станций
сетей подвижной радиосвязи стандарта TETRA

Требования к параметрам электромагнитной совместимости

1. Квазипиковые значения несимметричного напряжения радиопомех на сетевых зажимах БС и ретрансляторов в полосе частот от 0,15 до 100 МГц не превышают значений, приведенных в таблице № 1.

Таблица № 1

Полоса частот, МГц

Квазипиковое значение напряжения (Uc), дБмкВ

свыше 0,15 до 0,5 вкл.

50-19,14lg(f*/0,15)

свыше 0,5 до 6 вкл.

0

свыше 6 до 30 вкл.

26

свыше 30 до 100 вкл.

34

Примечание: * - f - число, равное частоте измерений, выраженное в МГц.

Средние значения несимметричного напряжения радиопомех на сетевых зажимах БС и ретрансляторов в полосе частот от 30 до 300 МГц не превышают 26 дБмкВ.

2. Квазипиковые значения напряженности поля радиопомех, создаваемых БС или ретранслятором, в полосе частот от 0,15 до 1000 МГц, измеренные на расстоянии 1 м, не превышают значений, приведенных в таблице № 2.

Таблица № 2

Полоса частот, МГц

Квазипиковое значение напряженности поля (E), дБмкВ/м

свыше 0,15 до 30 вкл.

37-7,39lg(f*/0,15)

свыше 30 до 100 вкл.

36-21lg(f*/30)

свыше 100 до 1000 вкл.

25+20lg(f*/100)

Примечание: * - f - число, равное частоте измерений, выраженное в МГц.

3. Напряжение радиопомех на сетевых зажимах оборудования ПБС не превышает значений, приведенных в таблице № 3.

Таблица № 3

Полоса частот, МГц

Напряжение (Uc), дБмкВ

Квазипиковое значение

Среднее значение

0,15-0,5

66-19,1lg(f*/0,15)

56-19,1lg(f*/0,15)

0,5-5

56

46

5-30

60

50

Примечание: * - f - число, равное частоте измерений, выраженное в МГц.

4. Напряжение и сила тока радиопомех на портах связи оборудования ПБС не превышает значений, приведенных в таблице № 4.

Таблица № 4

Полоса частот, МГц

Напряжение Uл, дБмкВ

Сила тока Iл, дБмкА

Квазипиковое значение

Среднее значение

Квазипиковое значение

Среднее значение

0,15-0,5

84-19,1×lg(f*/0,15)

74-19,1×lg(f*/0,15)

40-19,1×lg(f*/0,15)

30-19,1×lg(f*/0,15)

0,5-30

74

64

30

20

Примечание: * - f - число, равное частоте измерений, выраженное в МГц.

5. Напряженность поля радиопомех при измерительном расстоянии 10 м, создаваемых оборудованием ПБС, не превышает значений, приведенных в таблице № 5.

Таблица № 5

Полоса частот, МГц

Напряженность поля, дБмкВ/м, квазипиковое значение

30-230

30

230-1000

37

Приложение № 3

к Правилам применения базовых станций
и ретрансляторов сетей подвижной радиосвязи.
Часть I. Правила применения

оборудования подсистем базовых станций
сетей подвижной радиосвязи стандарта TETRA

Требования к параметрам устойчивости к электромагнитным помехам

1. Оборудование ПБС сохраняет работоспособность при воздействии электромагнитных помех.

2. Оборудование ПБС устойчиво к электромагнитным излучениям. Уровень напряженности испытательного поля в диапазоне 80 - 1000 МГц составляет 3 В/м (130 дБ относительно 1 мкВ/м).

3. Оборудование ПБС устойчиво к воздействию электростатических разрядов. Параметры испытательного напряжения приведены в таблице № 1.

Таблица № 1

Электростатические разряды

Основные параметры испытательного воздействия

Контактный разряд

4,0 кВ

Воздушный разряд (если невозможно применить контактный разряд)

4,0 кВ

4. Оборудование ПБС устойчиво к воздействию кондуктивных помех, наводимых электромагнитными полями. Уровень испытательного напряжения в диапазоне 150 кГц - 80 МГц составляет 3 В (130 дБ относительно 1 мкВ).

5. Оборудование ПБС устойчиво к динамическим изменениям напряжения электропитания. Основные параметры испытательного воздействия приведены в таблице № 2.

Таблица № 2

Вид помехи

Основные параметры испытательного воздействия

1

2

Провалы напряжения

0,7 Uн*; длительность: 10 периодов/200 мс

Прерывания напряжения

длительность: 1 период/20 мс

Выбросы напряжения

1,2 Uн; длительность: 10 периодов/200 мс

Примечание: Если электропитание оборудования осуществляется только от источника бесперебойного питания, то оборудование данному воздействию не подвергается.

* - Uн - номинальное напряжение сети электропитания.

6. Оборудование ПБС устойчиво к воздействию микросекундных импульсных помех большой энергии. Параметры испытательного напряжения приведены в таблице № 3.

Таблица № 3

Микросекундные импульсные помехи

Основные параметры испытательного воздействия

По схеме провод-земля

1,0 кВ

По схеме провод-провод

0,5 кВ

7. Оборудование ПБС устойчиво к воздействию наносекундных импульсных помех. Параметры испытательного напряжения приведены в таблице № 4.

Таблица № 4

Наносекундные импульсные помехи

Основные параметры испытательного воздействия

Амплитуда импульсов, кВ

Частота повторения импульсов, кГц

В цепях электропитания переменного тока

2,0

5 или 100

В цепях электропитания постоянного тока

1,0

5 или 100

В цепях ввода-вывода

1,0

5 или 100

8. Устойчивость оборудования ПБС к электромагнитным помехам определяется по результатам испытаний по подпункту 1 пункта 13 и подпункту 1 пункта 15 Правил после воздействий выше указанных электромагнитных помех.

Приложение № 4

к Правилам применения базовых станций
и ретрансляторов сетей подвижной радиосвязи.
Часть I. Правила применения

оборудования подсистем базовых станций
сетей подвижной радиосвязи стандарта TETRA

Требования к параметрам выходной мощности передатчика базовой станции (ретранслятора)

1. Номинальное значение выходной мощности передатчика БС (ретранслятора) сети стандарта TETRA соответствует одному из классов мощности, приведенных в таблице.

2. Отклонение выходной мощности передатчика БС (ретранслятора) от номинального значения при НУ на интервале полезной части 200 пакетов находится в пределах ±2 дБ.

3. Отклонение выходной мощности передатчика БС (ретранслятора) от номинального значения при ЭУ на интервале полезной части 200 пакетов находится в пределах от минус 4 до плюс 3 дБ.

Таблица

Класс мощности

Номинальное значение выходной мощности, дБм (Вт)

1

46 (39,8)

2

44 (25,1)

3

42 (15,8)

4

40 (10,0)

5

38 (6,3)

6

36 (4,0)

7

34 (2,5)

8

32 (1,6)

9

30 (1,0)

4. Огибающая выходной мощности передатчика БС в режиме прерывистой передачи при НУ и ЭУ находится в пределах временной маски мощности, приведенной на рисунке.

Уровень мощности, излучаемой в неактивном состоянии передатчика (Lmin) БС, не превышает минус 40 дБн (или минус 36 дБм).

Значения временных параметров, приведенных на рисунке, следующие:

t1 » 7 интервалам длительности символа;

t2 » 246 интервалам длительности символа;

t3 » 7 интервалам длительности символа.

Примечания:

1. Интервал t1 начинается с момента включения передатчика в начале первого пакета и заканчивается моментом поступления символа SN0.

2. Интервал t2 начинается с момента поступления символа SN0 и заканчивается моментом поступления символа SNmax.

3. Интервал t3 начинается с момента поступления символа SNmax последнего пакета и заканчивается моментом завершения переходных процессов при выключении передатчика.

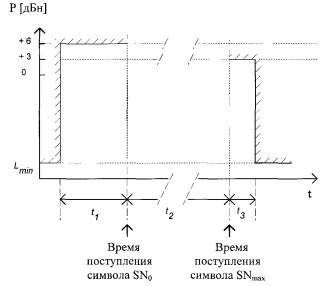

Рисунок.

Временная масса огибающей мощности передатчика БС в режиме прерывистой передачи

Приложение № 5

к Правилам применения базовых станций
и ретрансляторов сетей подвижной радиосвязи.
Часть I. Правила применения

оборудования подсистем базовых станций
сетей подвижной радиосвязи стандарта TETRA

Требования к параметрам уровней излучения передатчика базовой станции в соседних каналах, обусловленных модуляцией

1. Уровни излучения передатчика БС в соседних каналах, обусловленные модуляцией, измеренные на интервале полезной части пакета на частотах ±25 кГц, ±50 кГц, ±75 кГц относительно несущей частоты передатчика, не превышают максимальных значений, приведенных в таблице.

Таблица

Расстройка относительно частоты несущей, кГц

Максимально допустимый уровень излучения в соседних каналах, дБн

НУ

ЭУ

±25

-60

-50

±50

-70

-60

±75

-70

-60

2. Абсолютные значения уровней излучения передатчика БС в соседних каналах, обусловленных модуляцией, не превышают минус 36 дБм.

Приложение № 6

к Правилам применения базовых станций
и ретрансляторов сетей подвижной радиосвязи.
Часть I. Правила применения

оборудования подсистем базовых станций
сетей подвижной радиосвязи стандарта TETRA

Требования к параметрам уровней побочных излучений передатчика

1. Уровень дискретных составляющих побочных излучений передатчика на антенном разъеме БС на частотах, отстоящих от частоты несущей на 100 кГц и более, в активном режиме в диапазоне частот от 9 кГц до 4 ГГц при НУ не превышает значений, приведенных в таблице № 1.

Таблица № 1

Диапазон частот

Уровень дискретных составляющих побочных излучений, не более, дБм

от 9 кГц до 1 ГГц вкл.

-36

свыше 1 до 4 ГГц вкл

-30

2. Уровень широкополосных шумов передатчика на антенном разъеме БС в активном режиме на частотах, отстоящих от частоты несущей на 100 кГц и более, при НУ не превышает максимально допустимых значений, приведенных в таблице № 2.

Таблица № 2

Расстройка относительно частоты несущей, кГц

Максимально допустимый уровень широкополосных шумов, дБн

от 100 до 250 вкл.

-80

свыше 250 до 500 вкл.

-85

свыше 500 до frb вкл

-90

свыше frb

-100

Примечания:

1. frb - расстройка относительно частоты несущей, соответствующая ближайшей границе диапазона частот приема, но не более 5 МГц.

2. Допускаются абсолютные значения широкополосных шумов ниже минус55 дБм для частот расстройки до frb и минус 70 дБм - свыше frb.

3. Уровень дискретных составляющих побочных излучений от корпуса БС в активном режиме на частотах, отстоящих от частоты несущей на 100 кГц и более, в диапазоне частот от 30 МГц до 4 ГГц не превышает значений, приведенных в таблице № 3.

Таблица № 3

Диапазон частот

Уровень дискретных составляющих побочных излучений, не более, дБм

от 30 МГц до 1 ГГц вкл.

-36

свыше 1 до 4 ГГц вкл.

-30

Приложение № 7

к Правилам применения базовых станций
и ретрансляторов сетей подвижной радиосвязи.
Часть I. Правила применения

оборудования подсистем базовых станций
сетей подвижной радиосвязи стандарта TETRA

Требования к параметрам ослабления продуктов интермодуляции

1. Ослабление любой интермодуляционной компоненты сигнала БС, измеренной в полосе 30 кГц, составляет не менее 70 дБ.

Для БС с одним передатчиком, не предназначенной для размещения совместно с другим радиопередающим оборудованием, ослабление продуктов интермодуляции составляет не менее 40 дБ.

Абсолютные значения интермодуляционной компоненты не превышают минус 36 дБм.

2. Ослабление любой интермодуляционной компоненты сигнала в пределах диапазона частот передатчика, вызванной использованием комбайнеров в многоканальной БС, измеренной в полосе 30 кГц, составляет не менее 60 дБн.

Абсолютные значения интермодуляционной компоненты не превышают минус 36 дБм.

Приложение № 8

к Правилам применения базовых станций
и ретрансляторов сетей подвижной радиосвязи.
Часть I. Правила применения

оборудования подсистем базовых станций
сетей подвижной радиосвязи стандарта TETRA

Требования к параметрам чувствительности приемника

1. Максимальные значения коэффициентов ошибок BER* и MER** для различных типов логических каналов и моделей многолучевости при уровне динамической эталонной чувствительности минус 106 дБм (для НУ) и минус 100 дБм (для ЭУ) приведены в таблице № 1.

Таблица № 1

Класс прием­ника

Логичес­кий канал

Тип

Модель многолуче­вости

Уровень полезного сигнала, дБм

Максимальное значение коэффициента ошибок, %

Объем выборки не менее, бит

А

SCH/F

8

TU 50

-106 (-100)

MER=12,32

6600

А

STCH

9

TU 50

-106

MER=10,08

6600

А

ТСН/2.4 N=1*

10

НТ 200

-106

BER=1,456

45000

А

SCH/HU

11

НТ 200

-106

MER=10,64

5000

В

SCH/F

8

TU 50

-106 (-100)

MER=8,96

6600

В

STCH

9

TU 50

-106

MER=8,96

6600

В

ТСН/2.4 N=1*

10

TU 50

-106

BER=0,392

160000

В

SCH/HU

11

TU 50

-106

MER=8,96

6600

Примечание:

* - для БС, поддерживающих режим передачи данных со скоростью 2,4 кбит/с.

* BER - Bit Error Rate (вероятность ошибки на бит).

** MER - Message Error Rate (коэффициент ошибок сообщений).

2. Требования к значению вероятности необнаружения искаженного сообщения PUEM приведены в таблице № 2.

Таблица № 2

Логичес­кий канал

Тип

Модель многолуче­вости

Уровень входного сигнала, дБм

Максимальное значение PUEM

Максимальное количество искаженных сообщений

Объем выборки не менее, бит

SCH/F

8

TU 50

-106

3,5´10-4

2

31200

Приложение № 9

к Правилам применения базовых станций
и ретрансляторов сетей подвижной радиосвязи.
Часть I. Правила применения

оборудования подсистем базовых станций
сетей подвижной радиосвязи стандарта TETRA

Требования к параметрам уровней побочных излучений в режиме приема

1. Уровень дискретных составляющих побочных излучений на антенном разъеме БС в режиме приема (при отсутствии передачи) в диапазоне частот от 9 кГц до 4 ГГц не превышает значений, приведенных в таблице № 1.

Таблица № 1

Диапазон частот

Уровень дискретных составляющих побочных излучений, не более, мкВт (дБм)

от 9 кГц до 1 ГГц вкл.

0,002 (-57)

свыше 1 до 4 ГГц вкл.

0,020 (-47)

2. Уровень дискретных составляющих побочных излучений от корпуса БС в режиме приема (при отсутствии передачи) в диапазоне частот от 30 МГц до 4 ГГц, измеренных на расстоянии 3 м, не превышает значений, приведенных в таблице № 2.

Таблица № 2

Диапазон частот

Уровень дискретных составляющих побочных излучений, не более, мкВт (дБм)

от 30 МГц до 1 ГГц вкл.

0,002 (-57)

свыше 1 до 4 ГГц вкл.

0,020 (-47)

Приложение № 10

к Правилам применения базовых станций
и ретрансляторов сетей подвижной радиосвязи.
Часть I. Правила применения
оборудования подсистем базовых станций
сетей подвижной радиосвязи стандарта TETRA

Требования к параметрам избирательности приемника по побочным каналам приема

Значение коэффициента BER не превышает значений, приведенных в таблице, при наличии на входе приемника:

а) полезного сигнала на частоте приема f0 с уровнем минус 112 дБм;

б) мешающего немодулированного синусоидального сигнала на частоте f1 с уровнем минус 45 дБм, получаемого путем перестройки генератора сигналов с шагом 6,25 кГц в пределах "ограниченного диапазона частот":



где fl0 - частота задающего генератора гетеродина приемника;

(fi1,…, fij) - промежуточные частоты;

sr - ширина диапазона частот приемника или за пределами "ограниченного диапазона частот" до 4 ГГц на частотах nfl0 ± fi, n³2 и pfr ± fi1, p³1, где fr - частота любого другого генератора, используемого в формировании частоты гетеродина приемника.

Таблица

Класс приемника

Логический канал

Тип

Модель многолу­чевости

Уровень полезного сигнала, дБм

Уровень мешающего сигнала, дБм

Макси­мальное значение BER, %

Объем выборки не менее, бит

А

ТСН/7.2

7

STAT

-112

-45

3,66

5800

В

4,88

4000

Приложение № 11

к Правилам применения базовых станций
и ретрансляторов сетей подвижной радиосвязи.
Часть I. Правила применения

оборудования подсистем базовых станций
сетей подвижной радиосвязи стандарта TETRA

Требования к параметрам интермодуляционной избирательности приемника

Значение коэффициента BER не превышает значений, приведенных в таблице, при наличии на входе приемника:

1) полезного сигнала на частоте приема f0 с уровнем минус 112 дБм;

2) мешающего немодулированного синусоидального сигнала на частоте f1 с уровнем минус 47 дБм;

3) мешающего модулированного сигнала p/4-DQPSK на частоте f2 с уровнем минус 47 дБм, так что f0 = 2f1-f2 и |f2-f1| = 200 кГц.

Таблица

Класс приемника

Логический канал

Тип

Модель многолу­чевости

Уровень полезного сигнала, дБм

Уровень мешающего сигнала, дБм

Макси­мальное значение BER, %

Объем выборки не менее, бит

А

ТСН/7.2

7

STAT

-112

-47

3,66

5800

В

4,88

4000

Приложение № 12

к Правилам применения базовых станций
и ретрансляторов сетей подвижной радиосвязи.
Часть I. Правила применения
оборудования подсистем базовых станций
сетей подвижной радиосвязи стандарта TETRA

Требования к параметрам устойчивости приемника к блокирующим сигналам

Значение коэффициента BER не превышает значений, приведенных в таблице, при наличии на входе приемника:

а) полезного сигнала на частоте приема f0 с уровнем минус 112 дБм;

б) мешающего немодулированного синусоидального сигнала на частотах f0±1 МГц, f0±2 МГц, f0±5 МГц, f0±10 МГц с уровнем минус 25 дБм.

Таблица

Класс приемника

Логический канал

Тип

Модель многолу­чевости

Уровень полезного сигнала, дБм

Уровень мешающего сигнала, дБм

Макси­мальное значение BER, %

Объем выборки не менее, бит

А

ТСН/7.2

7

STAT

-112

-25

3,66

5800

В

4,88

4000

Приложение № 13

к Правилам применения базовых станций
и ретрансляторов сетей подвижной радиосвязи.
Часть I. Правила применения

оборудования подсистем базовых станций
сетей подвижной радиосвязи стандарта TETRA

Требования к параметрам номинального значения коэффициента ошибок

Максимальные номинальные значения коэффициента ошибок BER при обычных условиях приема (при уровне входного сигнала не менее минус 85 дБм и при отсутствии помех) для различных вариантов условий приема приведены в таблице.

Таблица

Класс приемника

Логический канал

Тип

Модель многолу­чевости

Уровень полезного сигнала, дБм

Макси­мальное значение BER, %

Объем выборки не менее, бит

А, В

ТСН/7.2

7

TU50

-85

0,448

3,66´106

А, В

ТСН/7.2

STAT

-20

0,122

170000

Приложение № 14

к Правилам применения базовых станций
и ретрансляторов сетей подвижной радиосвязи.
Часть I. Правила применения
оборудования подсистем базовых станций
сетей подвижной радиосвязи стандарта TETRA

Требования к параметрам эталонной помехозащищенности приемника

Значения коэффициента ошибок MER для различных типов логических каналов и моделей многолучевости для соканальной помехи при НУ и помехи в соседнем канале при НУ и ЭУ приведены в таблице.

Таблица

Класс приемника

Логический канал

Тип

Модель многолу­чевости

Уровень полезного сигнала, дБм

Уровень мешающего сигнала, дБм

Макси­мальное значение BER, %

Объем выборки не менее, бит

Соканальная помеха

А

SСН/F

8

HT200

-85 (НУ)

-104 (НУ)

10,304

7000

В

TU50

6,72

Помеха в соседнем канале

А

SСН/F

8

TU50

-103 (НУ)

-58 (НУ)

6,72

9000

В

-97 (ЭУ)

-62 (ЭУ)

Приложение № 15

к Правилам применения базовых станций
и ретрансляторов сетей подвижной радиосвязи.
Часть I. Правила применения
оборудования подсистем базовых станций
сетей подвижной радиосвязи стандарта TETRA

Требования к параметрам коэффициента усиления внеполосных сигналов

Коэффициент усиления внеполосных сигналов за пределами рабочей полосы частот ретранслятора при НУ и ЭУ не превышает максимальных значений, приведенных в таблице № 1 (для ретрансляторов с шириной рабочей полосы частот 1 МГц и менее) и в таблице № 2 (для ретрансляторов с шириной рабочей полосы частот более 1 МГц).

Таблица № 1

Расстройка относительно точки минус 6 дБ, кГц

Коэффициент усиления, не более, дБ

50

63

75

50

125

30

250

20

500 и более

10

Таблица № 2

Расстройка относительно точки минус 6 дБ, кГц

Коэффициент усиления, не более, дБ

50

75

75

70

125

65

250

32

500 и более

28

Приложение № 16

к Правилам применения базовых станций
и ретрансляторов сетей подвижной радиосвязи.
Часть I. Правила применения
оборудования подсистем базовых станций
сетей подвижной радиосвязи стандарта TETRA

Требования к параметрам уровней излучения передатчика ретранслятора в соседних каналах

1. Уровни излучения передатчика ретранслятора в соседних каналах, обусловленные модуляцией, измеренные на интервале полезной части пакета на частотах ±25 кГц; ±50; ±75 кГц относительно частоты несущей передатчика, не превышают максимальных значений, приведенных в таблице.

Абсолютные значения уровней излучения передатчика ретранслятора в соседних каналах, обусловленные модуляцией, не превышают минус 36 дБм.

Таблица

Расстройка относительно частоты несущей, кГц

Максимально допустимое значение, дБн

±25

-60

±50

-70

±75

-70

2. Уровни излучения передатчика ретранслятора в соседних каналах, обусловленные переходными процессами (ramp-up и ramp-down), измеренные в пределах интервалов нарастания и спада на частотах ±25 кГц относительно частоты несущей, не превышают минус 50 дБн.

Абсолютные значения уровней излучения передатчика ретранслятора в соседних каналах, обусловленные переходными процессами, не превышают минус 36 дБм.

Приложение № 17

к Правилам применения базовых станций
и ретрансляторов сетей подвижной радиосвязи.
Часть I. Правила применения

оборудования подсистем базовых станций
сетей подвижной радиосвязи стандарта TETRA

Требования к параметрам уровней побочных излучений ретранслятора

1. Уровень дискретных составляющих побочных излучений на антенном разъеме ретранслятора на частотах, отстоящих от частоты несущей усиливаемого сигнала на 600 кГц и более, в активном режиме в диапазоне частот от 9 кГц до 4 ГГц не превышает значений, приведенных в таблице № 1.

Таблица № 1

Диапазон частот

Уровень дискретных составляющих побочных излучений, не более, дБм

от 9 кГц до 1 ГГц вкл.

-36

свыше 1 до 4 ГГц вкл

-30

2. Уровень широкополосных шумов на антенном разъеме ретранслятора в активном режиме не превышает максимально допустимых значений, приведенных в таблице № 2.

Таблица № 2

Расстройка относительно частоты несущей, кГц

Максимально допустимый уровень широкополосных шумов, дБн

от 100 до 250 вкл.

-75

свыше 250 до 500 вкл.

-80

свыше 500 до 5000 вкл.

-80

свыше 5000

-100

3. Уровень дискретных составляющих побочных излучений от корпуса ретранслятора в активном режиме на частотах, отстоящих от частоты несущей на 600 кГц и более, в диапазоне частот от 30 МГц до 4 ГГц не превышает значений, приведенных в таблице № 3.

Таблица № 3

Диапазон частот

Уровень дискретных составляющих побочных излучений, не более, дБм

от 30 МГц до 1 ГГц вкл.

-36

свыше 1 до 4 ГГц вкл.

-30











© Информационно-справочная онлайн система "Технорма.RU" , 2010.
Бесплатный круглосуточный доступ к любым документам системы.

При полном или частичном использовании любой информации активная гиперссылка на Tehnorma.RU обязательна.


Внимание! Все документы, размещенные на этом сайте, не являются их официальным изданием.

Яндекс цитирования
