МИНЕСТЕРСТВО СТРОИТЕЛЬСТВА ЛИТОВСКОЙ ССР
ТРЕСТ «ОРГТЕХСТРОЙ»

Технологическая Карта

УСТРОЙСТВО СКАТНЫХ РУЛОННЫХ КРОВЕЛЬ

Вильнюс 1970

ТЕХНОЛОГИЧЕСКАЯ КАРТА



УСТРОЙСТВО СКАТНЫХ РУЛОННЫХ КРОВЕЛЬ

Разработана трестом "Оргтехстрой" Министерства строительства Литовской ССР

Увязана с комплектом карт трудовых процессов ККТ-7.1-2-68



1 ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящая технологическая карта разработана на устройство рулонных скатных кровель на горячем битуме при площади кровли до 1200 - 1300 м2. Наибольшее распространение такие кровли имеют в жилом и гражданском строительстве. Карта увязана с комплектом карт трудовых процессов ККТ-7.1-2-68 и включает все работы на устройство кровельного ковра по готовому основанию. Данные по трудозатратам на отдельные работы взяты из комплекта ККТ-7.1-2-68.

2. ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ СТРОИТЕЛЬНОГО ПРОЦЕССА

№пп

Показатели

Величина показателя

Примечания

по карте

по ЕНиР

1.

Выработка в м2 готовой 4-слойной кровли с защитным слоем на 1 чел/смену

21,82

13,34



2.

Трудозатраты в чел/часах на устройство 100м2 готовой 4-слойной кровли по готовому основанию

37,58

61,49

С защитным слоем из крупного песка или гравия

3.

Трудозатраты в чел/часах за устройство 100м2 готовой 4-слойной кровли по готовому основанию

33,94

55,49

Без защитного слоя, с верхним слоем из бронированного рубероида

3. ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ СТРОИТЕЛЬНОГО ПРОЦЕССА

3.1 Применяемые материалы. Для устройства рубероидной кровли используются:

1. Рубероид с мелкой минеральной посыпкой марки РМ, РОМ для нижних слоев ковра.

2. Рубероид с крупнозернистой или чешуйчатой посыпкой марок РБ, РЧ, РОЧ и т.д;

3. Битум М1У или сплав битумов МШ и МУ в соотношении, устанавливаемом лабораторным путем. Ориентировочный состав сплава 40-45% МШ и 60-55% МУ по весу;

4. Пеногаситель - полисилоксановый каучук CKTH-l. Представляет собой бесцветную маслянистую жидкость, нескольких капель которой достаточно для прекращения бурного ценообразования при варке битума.

5. Крупный песок или гравий, с крупностью зерен 3 - 8 мм для защитного слоя.

3.2 Условия подготовки процесса

До начала подготовительных работ следует:

- обеспечить строительную площадку необходимыми материалами и изделиями;

- подготовить механизмы, оборудование, приспособления и инструменты;

- окончить на покрытии все прочие строительные и монтажные работы;

а) перед укладкой утеплителя кровли необходимо выполнять все предшествующие работы: замоноличивание швов панелей, устройство пароизоляции, установку воронок внутреннего водостока т.д. с приемкой их заказчиком и составление актов на скрытые работы. При укладке утеплителя необходимо точно следовать указаниям проекта. Толщина слоя утеплителя, создание уклонов, объемный вес утеплителя должны соответствовать проектным;

б) к устройству цементной стяжки по утеплителю следует приступать после приемки заказчиком такого количества уложенного утеплителя, которое обеспечивало бы необходимый фронт для звена, утраивающего стяжку. Нежелательно иметь большой разрыв во времени между укладкой утеплителя и устройством цементной стяжки, так как это обычно ведет к сверхнормативному увлажнению утеплителя. Толщина цементной стяжки, уклоны, места установки деревянных пробок должны полностью соответствовать проектным. Поверхность цементной стяжки должна быть ровной. Просветы между поверхностью стяжки и контрольной 3-метровой рейкой не должны превышать 5 мм при укладке вдоль ската, и 10 мм при укладке поперек ската. Просветы допускаются только плавного очертания и не более одного на 1 пог. метр. В местах примыканий к вертикальным поверхностям должны устраиваться переходные бортики (фаски) со сторонами 100×100 мм или закругления радиксом 100 - 150 мм.

Вертикальные поверхности должны оштукатуриваться на высоту 250 мм цементным раствором;

в) огрунтовка основания может производиться как по высохшей, затвердевшей цементной стяжке или сборным плитам, так и по свежеуложенной цем. стяжке (в течение первых суток),

состав грунтовки:

- для затвердевшей цем. стяжки - битум М1У-У - 30%

- бензин - 70%

- для свежеуложенной цем. стяжки - битум - 40%

- керосин или соляровое масло - 60%;

Грунтовку следует наносить равномерно, не допуская образования луж. Время высыхания грунтовки - на созревшей стяжке - 5 - 10 часов, на свежеуложенной - 12 - 48 часов;

г) к наклейке рулонного ковра следует приступать после окончания всех работ по устройству основания, приемки основания заказчиком и составления акта на скрытые работы. Основание под рулонный ковер, должно быть выполнено, согласно всех требований главы СНиП III.В.12-65 и огрунтовано. Все строительные работы по отделке парапетов и свесов должны быть выполнены до начала наклейки ковра. Перед наклейкой рулонного ковра производится очистка основания от мусора и пыли. Мусор удаляется метлами и совковыми лопатами вручную, а пыль с основания рекомендуется сдувать сжатым воздухом. Для этого можно использовать любой компрессор со шлангами.

Непосредственной наклейке ковра предшествует варка и подача на кровлю битума, подготовка и подача рубероида к месту наклейки. Горячий битум желательно обезвоживать централизованно и доставлять битумовозами с перекачиванием на объекте в термоса. Такая технология рассматривается настоящими картами. Однако не всегда есть возможность централизованного приготовления горячего битума, поэтому в картах рассматривается организация битумоварочного узла на строительной площадке. В этом случае битум обезвоживается в простых битумоварочных котлах емкостью 0,7 м3 в течение 2,0 - 3,0 часов при температуре 180 - 200°С, а затем подается на кровлю в бачках во 35 - 40 л мачтовыми подъемниками, или прямо в котлах башенным краном. К моменту наклейки битум должен иметь температуру не ниже 160°С в летний и 180°С в осенне-зимний период. Рубероид перед наклейкой очищается от минеральной посыпки и перематывается на другую сторону на станке;

д) защитный слой устраивается по готовому рубероидному ковру, после приемки заказчиком всех слоев ковра и составления акта на скрытые работы.

3.3 Технология производства работ

Работа в бригаде организована таким образом, чтобы свести до минимума непроизводительные перемещения и перегрузки материалов.

а) Укладку утеплителя и устройство цементной стяжки следует вести немедленно после монтажа панелей покрытия до демонтажа башенного крана. Подача на кровлю газосиликата и шлака производится в ящиках, башенным краном. Укладываются газосиликатные плиты вручную без наклейки. По газосиликатным плитам рабочие того же звена насыпают слой шлака, которым, во-первых, заполняются все швы между газосиликатными плитами, во-вторых, создается уклон. Шлак засыпается полосами между направляющими рейками, укладываемыми по маякам, разравнивается совковыми лопатами или рейкой и трамбуется ручными трамбовками.

б) Цементный раствор из а/самосвалов выгружается непосредственно в буккера, которые затем баш. краном подается на кровлю. Раствор цементных стяжек укладывается полосами шириной 2 - 3 м по маячным рейкам, установленным по отметкам, выверенным нивелиров. Полосы заполняются раствором через одну. После схватывания в них раствора, им заполняют пропущенные полосы, при этом края готовых полос сложат маяками. Заглаживают раствор правилом. При небольшой площади кровли цементная стяжка устраивается сплошной полосой на всю ширину здания от одного из его концов;

в) Холодную битумную грунтовку двое рабочих приготавливают непосредственно на объекте, используя для этой цели растворомешалку С-334. Затем, перелив готовую грунтовку в металлические, бочки, эти же рабочие при помощи ручного краскопульта со шлангами и удочкой наносят грунтовку на основание;

г) Наклейку рулонного ковра следует начинать от пониженных мест (ендовы, карнизные свесы) и вести отдельными захватами, назначаемыми обычно в пределах водораздела. Чаши воронок внутренних водостоков, ендовы и места примыканий к выступающим над кровлей элементам оклеиваются дополнительными слоями рулонных материалов в соответствии с проектом.

Чаши воронок сначала оклеиваются одним слоем стеклоткани, затем клеится дополнительный ковер из рубероида на ендове. В зависимости от ширины, ендова оклеивается полотнищами рубероида в продольном (при ширине ендовы до 0,7 м) или поперечном направлении. Всего на ендове наклеивается 2 дополнительных слоя рубероида.

В местах примыканий к выступающим деталям основной рулонный ковер доводится до верха фасок, но не менее чем на высоту 100 мм. Затем наклеиваются слои дополнительного ковра. Первый слой напускается на основной ковер не менее, чем на 150 мм, последующие по 100 мм. Высота наклейки всех слоев дополнительного ковра - не менее 250 мм. Полотнища после приклейки должны закрываться фартуком из кровельной стали, верхний край которого закрепляется в борозде гвоздями, пробиваемыми через все полотнища к деревянной рейке, заделанной в стене. При бетонной стене примыкание осуществляется по проекту.

Наклейку следует начинать с предварительной примерке рулона насухо путем его раскатки и нанесения меловых линий кромок. При наклейке основного рулонного ковра величина нахлестки наклеиваемых полотнищ в продольном направлении составляет: в четырехслойной кровле - 3/4 ширины рулона плюс 70 мм, в трехслойной кровле - 2/3 ширины рулона плюс 70 мм. Нахлестки по концам рулона принимаются не менее 150 мм. В том случае, когда для последнего слоя кровли применяется бронированный рубероид, все предшествующие слои клеятся одновременно (три слоя - с нахлесткой 2/3 ширины рулона, два слоя - 1/2), а верхний слой клеится с нахлесткой 100 мм.

д) Защитный слой по готовому ковру устраивается из слоя горячего битума толщ. 1 - 2 мм, в который втапливается крупный песок иди мелкий гравий с крупностью зерен 3 - 8 мм. При устройстве защитного слоя горячий битум разливается небольшими порциями по рулонному ковру. Один из рабочих разращивает скребком разлитый битум тонким слоем, а другой лопатой наносит гравий. Излишки гравия затем сметаются во избежание засорения водоотводящих трубопроводов. Устройство защитного слоя в зимнее время не допускается.

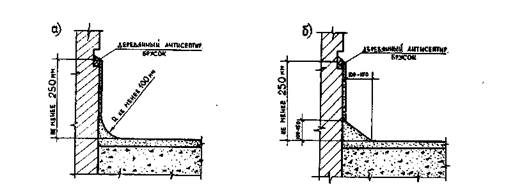

Рис. 1 - Примыкание стяжки к стенам и парапетам

а) закругленный угол, б) притупленный угол.

Рис. 2 - примыкание рулонного ковра к кирпичной стене.

Рис. 3. Конструкция трехслойной гидроизоляции крыши

а - из трехслойного ковра; б - двухслойного коврами верхнего однослойного;

1 - основание; 2 - грунтовка; 3 мастика; 4 - гидроизоляционный рулонный материал: 5 - бронированный гидроизоляционный материал; 6 - защитный слой; 7 - трехслойный водоизоляционный ковер; 8 - двухслойный водоизоляционный ковер; 9- рубероид с крупной посыпкой.

Рис. 4. Конструкция четырехслойной гидроизоляции крыши из рулонных материалов

а) - из двух двухслойных ковров; б) - из трехслойного и однослойного рулонных ковров;

1 - основание; 2- грунтовка; 3 - мастика; 4 - рулонный гидроизоляционный материал; 5 - защитный слой; 6 - двухслойный водоизоляционный ковер; 7 - трехслойный водоизоляционный ковер; 8 - однослойный водоизоляционный ковер.

3.4. Основные правит техники безопасности.

К работам с горячим битумом допускаются только рабочие, прошедшие специальный инструктаж по т/б, получившие разрешение медкомиссии и имеющие следующие средства индивидуальной защиты:

- костюм брезентовый

- рукавицы брезентовые

- сапоги кирзовые

На площадке, где производится варка битума и приготовление грунтовки, должна иметься аптечка. Суточные запасы топлива и сырья должны размещаться на расстоянии не менее 4 м от котла.

Возле котлов должен находиться комплект противопожарных средств: пенные огнетушители, лопаты и сухой песок в ящиках. Применять воду для тушения горячего битума или грунтовки запрещается.

Хранить готовую грунтовку и растворитель следует в герметически закрытой таре.

Площадка, где приготовляется и хранится грунтовка, а так же место варки битума должно быть ограждено и обеспечено средствами противопожарной агитации, предупредительными знаками «ОГНЕОПАСНО», «НЕ КУРИТЬ» и т.д.

Тара, в которой горячий битум подается на кровлю, обязательно должна плотно закрываться крышкой.

Во время наклейки рулонного материала, во время переливания битума из одной емкости в другую кровельщики во избежание ожогов должны находиться с наветренной стороны.

Попавшие на кожу битум или грунтовку следует смыть мылом или ланолиновой пастой с теплой водой, при ожоге следует обратиться в медпункт.

4. ОРГАНИЗАЦИЯ И МЕТОДЫ ТРУДА РАБОЧИХ

4.1 Состав бригады при наклейке рулонного ковра

№№ звеньев

№№ пунктов

Выполняемые работы

Состав звена

Условные обознач. рабочих

Ответственный за качество

кол. чел.

профессий

разряд

№1

1.

Варка битума

1

кровельщик

3

К1

Бригадир К3

2.

Подача битума на кровлю

1

кровельщик

3

К2

3.

Очистка рубероида от талька и его перемотка

1

кровельщик

3

К1

4.

Подача рулонов на кровлю

1

кровельщик

3

К1

№2

1.

Подготовка битума и рубероида по кровле

1

кровельщик

2

К6

Звеньевой, он же бригадир 3

2.

Наклейка рулонного ковра на 1 захва.

3

кровельщик

4

К3







кровельщик

3

К4







кровельщик

3

К5

№3

1.

Наклейка рулонного ковра на 2 захв.

3

кровельщик

4

К7

Звеньевой К7





кровельщик

3

К8





кровельщик

3

К9

Всего в бригаде 9 человек. Бригадир-звеньевой 2-го звена К3.

4.2. Состав бригады при нанесении защитного слоя

№№ пп

Выполняемые работы

Состав звена

Условные обознач. рабочих

Ответственный за качество

кол. чел.

профессий

разряд

№1

1. Варка битума

1

кровельщик

3

К1

Звеньевой К7

2. Подача битума на кровлю

1

кровельщик

3

К1

3. Выгрузка гравия в бачки

2

кровельщик

4, 3

К7, К8

4. Подача гравия на кровлю

1

кровельщик

3

К2

№2

1. Подводка битума и гравия по кровле

2

кровельщик

3

К9

Бригадир К3





кровельщик

2

К6

2. Нанесение защит. слоя

3

кровельщик

4

К3





кровельщик

3

К4





кровельщик

3

К5

Всего в бригаде 9 человек. Бригадир - звеньевой 2-го звена К3.

4.3 График работа бригады кровельщиков при устройстве 4-слойной кровли на горячем битуме площадью 1000 м2

4.4. Организация труда в бригаде при наклейке рулонного ковра

Настоящая бригада является специализированной и ведет работы по готовому основанию до полной готовности кровельного ковра.

Работа звеньев взаимоувязана между собой. Звено 1 обеспечивает горячим битумом и рубероидом звенья № 2 и 3 ведущие наклейку рулонного ковра. По кровле материалы подвозит рабочий К6 из звена 2, кровельной тележкой.

При наклейке ковра кровля разбивается на 2 захватки продольной осью здания. Оба наклеивающих эвена начинают работу от одного конца здания, и как показано на схеме, двигаются вдоль оси здания.

За смену бригада наклеивает 220 - 250 м2 4-слойноя рубероидной кровли.

4.5 Схема работы бригады кровельщиков при наклейке рулонного ковра.

4.6. Организация труда в бригаде при нанесении защитного слоя

При нанесении защитного слоя бригада значительно перестраивает свою работу по сравнению с наклейкой ковра.

На кровле непосредственно нанесением защитного слоя занимается одно звено (К3, К4, К5), двое рабочих К6, К9 заняты подвозкой материалов по кровле. На кровлю материалы подают двое рабочих, из них К1 подаем на кровлю горячий битум, а К2 - бачки с гравием. Заливает битум в бачки рабочий К1. Погрузку гравия в бачки ведут рабочие К7 и К8. При такой расстановке бригада за смену наносит 900 - 1000 м2 защитного слоя.

4.7 Схема работы бригады кровельщиков при устройстве защитного слоя.

5. МАТЕРИАЛЬНО-ТЕХНИЧЕСКИЕ РЕСУРСЫ

5.1 Основные материалы на 100 м2 четырехслойной рубероидной кровли

№№ вариантов

Варианты кровельного ковра

№пп

Наименование материалов

Марка

Ед. изм.

К-во

Примечании

1

С верхним слоем из бронированного рубероида

1

Рубероид с мелкой минеральной посыпкой

РМ(РОМ)

м2

345



2

Рубероид бронированный

РБ(РЧ)

м2

115



3

Битум

М4

S

1,0



2

С защитный слоем из гравия, втопленного в слой горячего битума

1

Рубероид с мелкой минеральной посыпкой

РМ(РОМ)

м2

450



2

Битум

М4

т

1,25



3

Гравий фракции 3-8 мм

-

м8

1,04



5.2 Эксплуатационные материалы на 100 м2 четырехслойной рубероидной кровли

№ пп

Наименование материалов

Марка

Единица измер.

К-во

Примечания

1.

Дизтопливо

-

кг

100

В зависимости от наличия на объекте того или иного материала, используются дизтопливо или дрова.

2.

Дрова

-

м3

0,8

5.3 Механизмы, инструмент и приспособления

№ пп

Наименование

Марка

Единица измер.

К-во

Примечания

1

2

3

4

5

6

1

Котел битумоварочный емк. 0,7 м3

-

шт.

5

Для варки битума

2

Бачок с соляровым маслом

-

шт.

2

3

Бескомпрессорная форсунка

-

шт.

4

4

Тележка кровельная

рабочие чертежи № 2М38-000-00 треста "Оргтехстрой" Лит.ССР



3

Транспортировка материалов по горизонтали

5

Станок для перемотки и очистки от посыпок рулонных материалов

Рабочие чертежи № 889-000-00 ЦЭКБ строймехавтоматики



1

-

6

Бачек емкостью 50 л

Рабочие чертежи № 5076-200-00 треста "Оргтехстрой" Лит.ССР



6

Транспортировка горячего битума и гравия

7

Подъемник мачтовый

С-447

шт

1

Вертикальный транспорт материалов

8

Черпак емкостью 5 л

Рис. 1 прилож 1. к ККТ-7.1-2-67



3



9

Скребок с резиновой вставкой

Рис. 2 там же



4

Разравнивание слоя горячего битума, притирка наклеенного полотнища

10

Щетка

Рис. 3 там же



2

Нанесение горячего битума на основание и полотнище

11

Термометр в металлической оправе

ГОСТ 3029-59



2

Измерение температуры битума

12

Нож кровельный

Рис. 4 Прилож. 1



8

-

13

Метр складной

-



2

-

14

Лопата совковая

-



3

Погрузка и нанесение гравия

15

Метла

-



3

Окучивание излишков гравия

6. КАЛЬКУЛЯЦИЯ ТРУДОВЫХ ЗАТРАТ НА 1000 м2 4-СЛОЙНОЙ КРОВЛИ.

п/п

Шифр работы

Наименование работ

Ед. изм.

Объем работ

Норма времени на ед.измерен. в чел /час

Затраты труда на весь объем работ в чел/час

Расценка на ед. изм. руб

Стоимость трудозатрат на весь объем руб

По КТ

По ЕНиР

По КТ

По ЕНиР

1

2

3

4

5

6

7

8

9

10

11

1.

11-33 п.1а

1 Варка битума на строительной площадке

т

1,25

-

14,50

-

18,12

5,99

7-48,8

2.

1-11 п.2а

Подача материалов к подъемнику по низу

т

1,45

-

1,0

-

1,45

0-32

0-46,4

3.

1-5 т.2

Подъем горячего битума и рулонных материалов на Н-8 мачтовым подъемником

т

1,45

-

0,78

-

1,13

0-31,2

0-45,2

Всего по п.п. 1, 2, 3





6,75

16,28

8,44

20,70



8-40,4

4.

Т-11 п.2б

Транспортировка по кровле рулонных материалов

т

0,2

-

0,96

-

0,19

0-80,6

0-06,1

5.

1-11 п.11б

То же, горячий битум бачках

т

1,00

-

1,80

-

1,80

0-66,6

0-66,6

6.

7-1 п.8

Наклейка 4-слойн. рубероидного ковра

100м2

1

-

32,8

-

32,8

14-96

14-96

Всего по п.п. 4, 5, 6





25,50

35,56

25,50

34,79



15-68,7

7.

1-11 п.11б

Транспортирование по кровле горячего битума и гравия

т

2,0

-

0,96

-

1,92

0-30,6

0-61,2

8

7-1

Устройство защитного слоя

100м2

1

-

4,8

-

4,8

2-04

2-04

Всего по п.п. 7, 8





3,64

5,76

3,64

6,00



2-65,2

Итого на 100 м2 4-слойной кровли









37,58

61,49



26-74,3

Средний заработок на 1 чел/час составляет:

1 по ЕНиР - 0,435 руб.;

2. по карте - 0,712 руб.
