ТИПОВАЯ ТЕХНОЛОГИЧЕСКАЯ КАРТА

Установка опор и монтаж аппаратуры двухсторонней парковой связи СПДС-М

Типовая технологическая карта разработана отделом строительства железных дорог Пушкинского филиала по экономическим исследованиям под руководством отдела электрификации СЦБ и связи Всесоюзного проектно-технологического института транспортного строительства "ВПТИтрансстрой" Минтрансстроя на оснований плана.

Технологическая карта рекомендована к применению техническим советом ВПТИтрансстроя, протокол № 9 от 25.12.85.

Главный инженер института В.И. Штейн

Зав. отделов электрофикации СЦБ и связи А.М. Романов.

Зам. директора Пушкинского филиала А.А. Рылеев

Зав. отделом строительства железных дорог Пушкинского филиала А.П. Рожков

Ответственный исполнитель В.К. Филимонов

Содержание

1. ОБЛАСТЬ ПРИМЕНЕНИЯ.

1.1. Содержание типовой технологической карты.

1.1.1. Технологическая карта разработана на основе применения методов научной организации труда и предназначена для использования при разработке проекта производства работ и организаций труда на объекте.

1.1.2. Карта составлена на монтаж напольного оборудования СПДС-М.

1.2. Характеристика оборудования СПДС-М.

1.2.1. В комплект СПДС-М входят следующие устройства:

устройство парковое переговорное (УНПП);

громкоговоритель типа 10 ГД-IV-5.

1.2.2. Двухсторонняя парковая связь (ДПС) предназначается для переговоров между руководителями (дежурный по станции, диспетчер, пункт технического обслуживания и др.) и исполнителями технологического процесса работы ж.д. станций, находящихся как в служебных помещениях, так и на территории станции.

1.3. Состав работ.

1.3.1. В состав работ, рассматриваемых технологической картой, входят:

разработка котлована вручную;

заготовка и установка жгутов коммутаций;

установка опоры;

крепление громкоговорителей на опоре;

крепление УНПП на опоре;

концевая разделка кабеля;

расшивка, прозвонка и подключение жил кабеля.

1.3.2. Характеристика условий производства работ. Работы по установке опоры производятся в "окно".

1.3.3. Указания по привязке типовой технологической карты к местным условиям:

При привязке карты к местным условиям уточняются геологическая характеристика грунта, а также объемы работ и затраты труда.

2. ТЕХНОЛОГИЯ И ОРГАНИЗАЦИЯ СТРОИТЕЛЬНОГО ПРОЦЕССА.

2.1. Указания по подготовке объекта и требования к готовности предшествующих работ и строительных конструкций.

2.1.1. До начала работ по монтажу напольного оборудования СПДС-М должны быть выполнены следующие работы:

подведен кабель к местам установки;

отмечены места установки опор контрольными колышками;

2.2. Указания по технологии работ.

2.2.1. Последовательность выполнения работ.

Работы по монтажу напольного оборудования СПДС-М ведут в следующей последовательности:

разработка котлована вручную;

заготовка и установка жгутов коммутаций;

установка опоры;

крепление громкоговорителей на опоре;

крепление УНПП на опоре;

концевая разделка кабеля;

расшивка сигнального кабеля;

прозвонка сигнального кабеля;

подключение жил кабеля.

2.2.2. Описание способов и методов производства работ.

В типовой технологической карте рассматривается монтаж аппаратуры на железобетонных и металлических опорах.

Вариант 1. Монтаж громкоговорителей 10 ГД-IV-5 и УНПП на железобетонной опоре.

2.2.2.1. До начала разработки на грунте размечается граница котлована. Разработка котлована производится с разрыхлением грунта вручную. Грунт выбрасывается на бровку. По достижении проектной величины котлована, зачищаются дно и стенки.

2.2.2.2. К месту установки опоры перевозят дрезиной АГМу. При погрузке, выгрузке опоры стропят универсальным тросом (рис.1). Выгружают опоры основанием к котловану.

2.2.2.3. Жгуты коммуникаций заготавливаются на базе при помощи шаблонов. Провод отмеривают и отрезают по шаблону с запасом на две-три возможные перезаделки. Затем жгут обматывают киперной лентой. Жгут протягивают внутри опоры.

2.2.2.4. При установке опоры длиной 8 м, в центре тяжести опоры прикрепляют один трос, выше центра тяжести на расстоянии 1 - 1,5 м к вершине опоры привязывают две веревки (расчалки). Крановым устройством приподнимают опору удерживая расчалками, направляют основание опоры в котлован и опускают (рис. 2).

2.2.2.5. При установке опоры длиной 10 м трос универсального стропа и расчалки закрепляют на расстоянии 1,5 - 2м от вершины опоры. В котлован устанавливают доски. Крановым устройством опору укладывают так, чтобы основание опоры опиралось на доски и опору приподнимают. Основание опоры начинает скользить по доскам вниз на дно котлована. После установки опоры котлован засыпают землей с послойным трамбованием грунта.

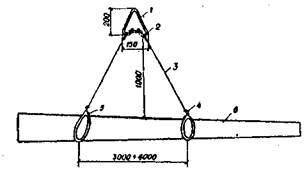

Схема строповки опоры

1 - сварное кольцо из стали Ø 25 мм; 2 - коуш; 3 - трос стальной Ø 16-18 мм, 4 - крюк из стали Ø 22 мм; 5 - участок обматываемый проволокой; 6 - опора

Рис. 1

СПДС-М на железобетонной опоре

1 - громкоговоритель; 2 - переговорное устройство; 3 - муфта; 4 - железобетонная опора

Рис. 2

СПДС-М на металлической опоре

1 - громкоговоритель; 2 - переговорное устройство; 3 - фундамент; 4 - муфта; 5 - металлическая опора

Рис. 3

2.2.2.6. Крепление громкоговорителей производится с приставной лестницы. Вначале к вершине опоры прикрепляется траверса при помощи изогнутой шпильки, изготовленной из металлического прута диаметром 12 мм, имеющего с обеих концов гайки и шайбы. Громкоговорители прикрепляются к траверсе при помощи двух болтов.

2.2.2.7. Затем лестницу убирают. К опоре прикрепляется подкладка на расстоянии 1600 мм от земли при помощи хомута из проволоки 2,5 мм. К подкладке винтами прикрепляется УНПП.

2.2.2.8. Универсальную муфту УКМ-12 (УПМ-24) закрепляют на опоре кронштейном. Кронштейн в свою очередь к опоре прикрепляется при помощи изогнутой шпильки, изготовленной из металлического пру» та диаметром 12 мм, имеющего с обеих концов гайки и шайбы. Заранее подведенный к опоре кабель извлекают из земли, надвигают на него защитную трубку, разделывают и вводят в универсальную муфту.

2.2.2.9. После этого производят прозвонку жил кабеля, расшивку жил кабеля по клеммам согласно схеме, заделку проводов с зачисткой, выгибанием колец и установкой манжетиков, подключение жил кабеля.

Вариант 2. Монтаж громкоговорителей 10 ГД-IV-5 и УНПП на металлической опоре.

2.2.2.10. Вначале под фундамент металлической опоры вручную отрывается котлован. В готовый котлован краном устанавливается фундамент с четырьмя анкерными болтами.

2.2.2.11. Жгуты коммутаций заготавливаются и устанавливаются, как и в первом варианте.

2.2.2.12. Металлическую опору устанавливают на фундамент вручную и закрепляют на анкерных болтах (рис. 3).

2.2.2.13. Работы по монтажу громкоговорителей и УНПП производятся, как и в первом варианте.

2.2.2.14. При выполнении работ по монтажу напольного оборудования СПДС-М следует выполнять требования типового проекта 501-05-34,83 "Устройство связи на станциях с электрической централизацией ШП-46", ВСН 129/11 80 "Монтаж устройств СЦБ", ВСН 129/1-80 "Кабельные работы".

2.3. Указания по организации труда.

2.3.1. Численно-квалификационный состав рабочих. Работы по монтажу напольного оборудования СПДС-М выполняет звено электромонтажников в составе двух человек (5 разр. - 1; 3 разр. - 1). При установке опоры к работе привлекается электромонтажник 2 разр., машинист АГМу 5 разр.

2.3.2. Распределение операций между исполнителями внутри бригады.

Вариант 1.

2.3.2.1. Двое электромонтажников 5 и 3 разрядов разрабатывают котлован.

2.3.2.2. Дрезина АГМу с опорами подъезжает к месту установки. Здесь одну опору выгружают краном основанием к котловану. Электромонтажники протягивают заготовленные на базе жгуты коммуникаций внутри опоры. Монтажник 3 разряда снимает один трос стропа. В это время монтажники 5 и 2 разр. привязывают к опоре две веревки (расчалки). Опору приподнимают краном над котлованом. Двое электромонтажников 3 и 2 разр. расчалками поддерживают опору, а третий направляет основание опоры в котлован. Как только основание опоры коснется два котлована, опору выправляют. Двое рабочих 2 и 3 разр. регулируют опору. В это время электромонтажник 5 разр. определяет правильность установки опоры и присыпает основание опоры землей на 20 - 30 см. После выправки опоры котлован окончательно засыпают землей с послойным трамбованием грунта.

2.3.2.3. Крепление громкоговорителей к опоре производится с лестницы. Электромонтажник 5 разр. стоя на лестнице, крепит громкоговорители, а электромонтажник 3 разр. страхует его на месте (на земле).

2.3.2.4. Затем лестницу убирают. Оба электромонтажника прикрепляют к опоре УНПП.

2.3.2.5. Электромонтажник 3 разр. закрепляет на опоре кронштейн и прикрепляет на него муфту. Одновременно с этим электромонтажник 5 разр. извлекает кабель, заранее подведенный к опоре, надвигает на него защитную трубку, разделывает и вводит в универсальную муфту.

2.3.2.6. Затем оба электромонтажника приступают к расшивке, прозвонке и подключению жил кабеля.

Вариант 2.

2.3.2.7. Электромонтажники 5 и 3 разр. отрывают вручную котлован под фундамент металлической опоры.

2.3.2.8. Фундамент устанавливают при помощи крана два электромонтажника.

2.3.2.9. Металлическую опору электромонтажники устанавливают вручную. При этом электромонтажник 5 разр. придерживает опору, а электромонтажник 3 разр. крепит ее на анкерных болтах.

2.3.2.10. Остальные работы по монтажу аппаратуры СПДС-М производят как в первом варианте.

2.3.3. Качество работ контролирует мастер в соответствии с требованиями СНиП, ВСН и карты операционного контроля качества (раздел 5).

2.4. График выполнения работ.

Таблица 1.

2.4.1. График выполнения работ по монтажу напольного оборудования СПДС-М на ж.б. опоре.

Таблица 2

2.4.2. График выполнения работ на монтаж напольного оборудования СПДС-М на металлической опоре

2.5. Калькуляция затрат

Таблица 3

2.5.1. Калькуляция затрат труда на монтаж напольного оборудования СПДС-М на железобетонной опоре.

Таблица 4.

2.5.2. Калькуляция затрат труда на монтаж напольного оборудования СПДС-М на металлической опоре.

2.6. Указания по технике безопасности.

2.6.1. При выполнении работ по установке опор и монтажу аппаратуры двухсторонней парковой связи СПДС-М необходимо соблюдать требования "Правил техники безопасности и производственной санитарии при сооружении устройств СЦБ и связи", Оргтрансстрой, 1976 г., "Техники безопасности в строительстве", СНиП III-4-80, "Типовой инструкции по охране труда для электромонтажника по монтажу устройств СЦБ", 1986 г.

2.6.2. Перед началом работ должно быть обследовано место производства работ руководителем и выявлены места, требующие дополнительных мер по технике безопасности.

2.6.3. Перед началом установки опор бригадир обязан лично осмотреть и убедиться в исправности необходимых для производства работ подъемных приспособлений, инструмента и Защитных средств. Запрещается нахождение посторонних лиц, не занятых при подъеме опоры, в радиусе двойной высоты опоры. Поднимать опоры следует, как правило, механизированным путем. Для разворота, а также для предотвращения самопроизвольного разворота опор во время их подъема или перемещения, должны применяться оттяжки необходимой длины.

2.6.4. При подъеме нр опоры по лестнице, рабочим не разрешается поднимать с собой детали оснастки, оборудование, крепеж и т.п. При себе рабочие могут иметь только инструментальную сумку и веревку. Поднявшись на нужную высоту, рабочий, прежде всего обязан прикрепиться к опоре цепью с карабинами предохранительного пояса, и занять удобное положение. Монтаж оборудования на опорах допускается только после проверки руководителем работ надежности укрепления опоры в грунте.

3. ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ

Измеритель - 1 установка (СПДС-М)

4. МАТЕРИАЛЬНО-ТЕХНИЧЕСКИЕ РЕСУРСЫ.

4.1. Потребность в машинах, оборудовании, инвентаре, приспособлениях

4.2. Потребность в материалах, конструкциях, деталях.

5. КАРТА ОПЕРАЦИОННОГО КОНТРОЛЯ КАЧЕСТВА

Таблица 5

Схема установки опоры с указанием предельных отклонений

1 - опора; 2 - ось пути; А и Н - проектные величины.

СНиП III-41-76
