ЕДИНООБРАЗНЫЕ ПРЕДПИСАНИЯ,
КАСАЮЩИЕСЯ ТРАНСПОРТНЫХ СРЕДСТВ
КАТЕГОРИЙ М, N и О
В ОТНОШЕНИИ ТОРМОЖЕНИЯ

Regulation № 13
Uniform provisions concerning the approval
of vehicles of categories M, N and О with regard to braking
(MOD)

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»

Сведения о стандарте

1 ПОДГОТОВЛЕН Всероссийским научно-исследовательским институтом стандартизации и сертификации в машиностроении (ВНИИНМАШ) на основе русской версии Правил ЕЭК ООН № 13, указанных в пункте 4

2 ВНЕСЕН Управлением технического регулирования и стандартизации Федерального агентства по техническому регулированию и метрологии

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 23 октября 2007 г. № 275-ст

4 Настоящий стандарт является модифицированным по отношению к Правилам ЕЭК ООН № 13 (включая поправки серии 10) «Единообразные предписания, касающиеся официального утверждения транспортных средств категорий М, N и О в отношении торможения» (Regulation № 13 «Uniform provisions concerning the approval of vehicles of categories M, N and О with regard to braking») путем изменения его структуры.

Сопоставление структуры настоящего стандарта со структурой Правил ЕЭК ООН № 13 приведено в дополнительном приложении Ш. При этом из наименования стандарта исключены слова «официальное утверждение», относящиеся к процедуре подтверждения соответствия (сертификации). Термины и положения, касающиеся процедур сертификации, не предусмотрены ГОСТ Р 1.5-2004 и, в соответствии с Федеральным законом № 184-ФЗ «О техническом регулировании», могут быть применены только в технических регламентах. По той же причине отдельные фразы и слова, относящиеся к процедуре сертификации, заменены на фразы и слова, относящиеся к испытаниям. Такие фразы и слова выделены курсивом. В стандарт введен раздел «Нормативные ссылки», предусмотренный ГОСТ Р 1.5-2004 и выделенный курсивом. В стандарт не включены разделы и приложения, относящиеся к процедуре сертификации или международному порядку применения Правил ЕЭК ООН

5 ВЗАМЕН ГОСТ Р 41.13-99 (Правила ЕЭК ООН № 13)

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок - в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

Содержание

ГОСТ Р 41.13-2007

ЕДИНООБРАЗНЫЕ ПРЕДПИСАНИЯ, КАСАЮЩИЕСЯ
ТРАНСПОРТНЫХ СРЕДСТВ КАТЕГОРИЙ М, N и О
В ОТНОШЕНИИ ТОРМОЖЕНИЯ

Uniform provisions concerning the vehicles of categories M, N and О with regard to braking

Настоящий стандарт вводит в действие Правила ЕЭК ООН № 13 с поправками серии 10.

1 Область применения

1.1 Настоящий стандарт устанавливает требования к торможению одиночных транспортных средств (далее - ТС), относящихся к категориям ¹⁾ М, N и О.

__________

¹⁾ Категории ТС - по ГОСТ Р 52051.

1.2 Настоящий стандарт не распространяется:

1.2.1 на ТС, конструктивная скорость которых не превышает 25 км/ч;

1.2.2 на прицепы, которые запрещается соединять с механическими ТС, конструктивная скорость которых превышает 25 км/ч;

1.2.3 на ТС, оборудованные для их управления людьми с ограниченными возможностями (инвалидами);

1.2.4 на оборудование, устройства и методы, указанные в приложении А.

1а Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ Р 41.10-99 (Правила ЕЭК ООН № 10) Единообразные предписания, касающиеся официального утверждения транспортных средств в отношении электромагнитной совместимости

ГОСТ Р 41.54-99 (Правила ЕЭК ООН № 54) Единообразные предписания, касающиеся официального утверждения шин для грузовых транспортных средств и их прицепов

ГОСТ Р 41.64-99 (Правила ЕЭК ООН № 64) Единообразные предписания, касающиеся официального утверждения транспортных средств, оборудованных запасными колесами/шинами для временного пользования

ГОСТ Р 52051-2003 Механические транспортные средства и прицепы. Классификация и определения

ГОСТ 29200-91 (ИСО 9128-87) Транспорт дорожный. Графические символы, обозначающие типы тормозных жидкостей

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

2 Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:

2.1 транспортное средство (vehicle)

2.1.1 механическое транспортное средство (mechanical vehicle, power-driven vehicle): Любое самоходное транспортное средство категорий M u N в соответствии с классификацией, установленной ГОСТ Р 52051.

2.1.2 прицеп (trailer): Несамоходное транспортное средство категории О в соответствии с классификацией, установленной ГОСТ Р 52051, сконструированное и предназначенное для буксирования механическим транспортным средством.

2.1.2.1 полный прицеп (full trailer): Прицеп, имеющий не менее двух осей и оборудованный буксирным устройством, которое может перемещаться вертикально по отношению к прицепу и служит для поворота передней(их) оси(ей), но не передает какой-либо значительной нагрузки на буксирующее транспортное средство.

2.1.2.2 полуприцеп (semi-trailer): Прицеп, ось(и) которого расположены) позади центра масс прицепа (при равномерной загрузке) и который оборудован сцепным устройством, позволяющим передавать горизонтальную и вертикальную нагрузки на буксирующее транспортное средство.

2.1.2.3 прицеп с центральной осью (center-axle trailer): Прицеп, оборудованный буксирным устройством, которое не может перемещаться вертикально (по отношению к прицепу), и ось(и) которого расположена(ы) вблизи центра масс прицепа (при равномерной загрузке) так, что на буксирующее транспортное средство передается только незначительная статическая вертикальная нагрузка, не превышающая либо 10% соответствующей максимальной массы прицепа, либо 10 кН (в зависимости от того, какая из этих величин меньше).

2.2 тип транспортного средства (vehicle type): Транспортные средства, не имеющие между собой существенных различий в отношении следующих характеристик:

2.2.1 в случае механических транспортных средств:

2.2.1.1 категории транспортного средства (см. 1.1);

2.2.1.2 максимальной массы (в соответствии с определением, содержащимся в 2.17);

2.2.1.3 распределения массы по осям;

2.2.1.4 максимальной конструктивной скорости;

2.2.1.5 тормозных устройств различного типа, в частности наличия или отсутствия устройств для торможения прицепа, наличия системы электрического рекуперативного торможения;

2.2.1.6 числа, расположения и конструкции осей;

2.2.1.7 типа двигателя;

2.2.1.8 числа передач и значений передаточных чисел;

2.2.1.9 передаточных чисел ведущих мостов;

2.2.1.10 размеров шин;

2.2.2 в случае прицепов:

2.2.2.1 категории транспортного средства (см. 1.1);

2.2.2.2 максимальной массы (в соответствии с определением, содержащимся в 2.17);

2.2.2.3 распределения массы по осям;

2.2.2.4 типа тормозных устройств;

2.2.2.5 числа и расположения и конструкции осей;

2.2.2.6 размеров шин.

2.3 тормозная система (braking system): Совокупность частей - органа управления, тормозного привода и собственно тормоза, предназначенных для постепенного замедления движущегося транспортного средства или его остановки, или для удерживания его в неподвижном состоянии после остановки.

Примечание - Перечисленные функции тормозной системы определены в 5.1.2.

2.4 орган управления (control): Часть тормозной системы, на которую непосредственно воздействует водитель (или в случае прицепа соответствующей конструкции - сопровождающее лицо), обеспечивая подачу в тормозной привод энергии, необходимой для торможения, или управляя такой подачей.

Примечание - Этой энергией может быть или мускульная энергия водителя, или энергия из другого источника, управляемого водителем, или кинетическая энергия прицепа, или сочетание этих видов энергии.

2.4.1 активизация (actuation): Воздействие на орган управления или прекращение воздействия.

2.5 тормозной привод (transmission): Совокупность элементов, расположенных между органом управления и тормозом и обеспечивающих функциональную связь между ними.

Примечания

1 Тормозной привод может быть механическим, гидравлическим, электрическим и гибридным. Если торможение осуществляется полностью или частично с помощью источника энергии, не зависящего от водителя, аккумулятор энергии в системе также является частью тормозного привода.

2 Тормозной привод состоит из двух частей - управляющего привода и передатчика энергии. В тех случаях, когда в настоящем стандарте термин «тормозной привод» применяют без уточнения, подразумевают как управляющий привод, так и передатчик энергии. Управляющую и питающую магистрали между тягачом и прицепом не следует рассматривать как части тормозного привода.

2.5.1 управляющий привод (control transmission): Совокупность элементов тормозного привода, контролирующих работу тормозов, в том числе исполнение управляющей функции, включая необходимый(е) аккумулятор(ы) энергии.

2.5.2 энергетический привод (energy transmission): Совокупность элементов, обеспечивающих снабжение тормозов энергией, необходимой для их функционирования, включая аккумулятор(ы) энергии, необходимый(е) для работы тормозов.

2.6 тормоз (brake): Устройство, в котором возникают силы, препятствующие движению транспортного средства.

Примечание - Таким устройством может быть фрикционный тормоз (когда силы возникают благодаря трению между двумя элементами транспортного средства, перемещающимися один относительно другого), электрический тормоз (когда силы возникают благодаря электромагнитному взаимодействию между двумя элементами транспортного средства, перемещающимися один относительно другого, но не соприкасающимися друг с другом), гидравлический тормоз (когда силы возникают под воздействием жидкости, находящейся между двумя элементами транспортного средства, перемещающимися один относительно другого) или двигательный тормоз (когда силы возникают в результате искусственного увеличения тормозящего воздействия, передающегося от двигателя на колеса).

2.7 тормозные системы различных типов (different types of braking system): Системы, различающиеся между собой по таким существенным признакам, как:

2.7.1 характеристики элементов тормозной системы;

2.7.2 характеристики материалов, из которых изготовлен хотя бы один элемент, или форма или размеры такого элемента;

2.7.3 комбинации элементов в тормозных системах в сборе.

2.8 элемент тормозной системы (component of braking system): Одна из частей, совокупность которых после сборки образует тормозную систему.

2.9 неразделенное торможение (continuous braking): Торможение комбинации транспортных средств (автопоезда), осуществляемое тормозной системой, имеющей следующие особенности:

2.9.1 единый орган управления, который водитель постепенно активизирует одним плавным движением со своего рабочего места;

2.9.2 один источник, из которого поступает энергия, предназначенная для торможения транспортных средств, образующих комбинацию, причем такой энергией может быть мускульная энергия водителя;

2.9.3 одновременное торможение всех транспортных средств, образующих комбинацию, или же торможение с определенным смещением по фазе одного транспортного средства относительно другого вне зависимости от их взаимного положения.

2.10 полуразделенное торможение (semi-continuous braking): Торможение комбинации транспортных средств (автопоезда), осуществляемое тормозной системой, имеющей следующие особенности:

2.10.1 единый орган управления, который водитель постепенно активизирует одним плавным движением со своего рабочего места;

2.10.2 два отдельных источника энергии (одним из которых может быть мускульная энергия водителя), предназначенной для торможения транспортных средств, образующих комбинацию;

2.10.3 одновременное торможение всех транспортных средств, образующих комбинацию, или же торможение с определенным смещением по фазе одного транспортного средства относительно другого вне зависимости от их взаимного положения.

2.11 автоматическое торможение (automatic braking): Торможение прицепа или прицепов, осуществляемое автоматически в случае разъединения транспортных средств, образующих комбинацию, включая разрыв сцепного устройства, при этом эффективность торможения остальных транспортных средств, входивших в комбинацию до разъединения, не должна ухудшаться.

2.12 инерционное торможение (inertia or overrun braking): Торможение, использующее силу, возникающую при приближении прицепа к тягачу.

2.13 регулируемое торможение (progressive and graduated braking): Торможение, при котором в пределах нормального диапазона условий работы оборудования в процессе активизации тормозов (см. 2.4.1):

2.13.1 водитель может в любой момент увеличить или уменьшить тормозную силу соответствующим воздействием на орган управления;

2.13.2 тормозная сила изменяется пропорционально воздействию на орган управления таким образом, что при увеличении воздействия на орган управления тормозная сила увеличивается, а при уменьшении - уменьшается (монотонная функция);

2.13.3 тормозную силу можно легко регулировать с достаточной точностью.

2.14 поэтапное торможение (phased braking): Способ торможения, который может быть применен, когда два или более источника торможения активизируются одним органом управления, причем эти источники активизируются один за другим по мере перемещения органа управления.

2.15 тормозная система длительного действия (endurance braking system): Дополнительная тормозная система, способная осуществлять и поддерживать в течение длительного времени торможение без существенного уменьшения его эффективности.

Примечание - Термин «тормозная система длительного действия» охватывает такую систему целиком, включая управляющий привод.

2.15.1 Тормозная система длительного действия может представлять собой единое устройство или совокупность нескольких устройств. Каждое такое устройство может иметь собственный орган управления.

2.15.2 Разновидности тормозных систем длительного действия в зависимости от особенностей их органов управления:

2.15.2.1 независимая тормозная система длительного действия (independent endurance braking system): Тормозная система длительного действия, имеющая отдельный орган управления, не связанный с органами управления других тормозных систем.

2.15.2.2 встроенная тормозная система длительного действия (integrated endurance braking system): Тормозная система длительного действия, орган управления которой совмещен с органом управления рабочей тормозной системы таким образом, что обе тормозные системы приводятся в действие одновременно или поэтапно по мере перемещения общего органа управления.

2.15.2.3 комбинированная тормозная система длительного действия (combined endurance braking system): Встроенная тормозная система длительного действия, характеризующаяся тем, что общий орган управления, воздействующий на эту тормозную систему, дополнительно оборудован отключающим устройством, позволяющим органу управления воздействовать только на рабочую тормозную систему.

2.16 груженое транспортное средство (laden vehicle): Транспортное средство, нагруженное до состояния максимальной массы (см. 2.17).

2.17 максимальная масса (maximum mass): Технически допустимая максимальная масса, заявленная изготовителем транспортного средства и могущая превышать максимально допустимую массу, установленную национальным законодательством.

2.18 распределение массы по осям (the distribution of mass among the axles): Распределение воздействия силы тяжести на массу транспортного средства по осям транспортного средства и/или распределение составляющих этой массы по осям транспортного средства.

2.19 нагрузка на колесо/ось (wheel/axle load): Вертикальная статическая реакция (сила воздействия) дорожной поверхности на колесо транспортного средства/колеса оси транспортного средства в зоне контакта.

2.20 максимальная статическая нагрузка на колесо/ось (maximum stationary wheel/axle load): Статическая нагрузка на колесо/ось груженого транспортного средства.

2.21 электрическая рекуперативная тормозная система (electric regenerative braking): Тормозная система, которая в процессе замедления осуществляет преобразование кинетической энергии транспортного средства в электрическую.

2.21.1 орган управления электрической рекуперативной тормозной системы (electric regenerative braking control): Устройство, модулирующее действие электрической рекуперативной тормозной системы.

2.21.2 электрическая рекуперативная тормозная система категории A (electric regenerative braking system of category А): Электрическая рекуперативная тормозная система, не являющаяся частью рабочей тормозной системы.

2.21.3 электрическая рекуперативная тормозная система категории В (electric regenerative braking system of category В): Электрическая рекуперативная тормозная система, являющаяся частью рабочей тормозной системы.

2.21.4 уровень электрического заряда (electric state of charge): Текущее значение отношения реального количества электрической энергии, аккумулированного в тяговой батарее, к максимальному количеству электрической энергии, которое может быть в ней аккумулировано.

2.21.5 тяговая батарея (traction battery): Комплект аккумуляторов, накапливающих электрическую энергию, предназначенную для питания тягового двигателя (двигателей) транспортного средства.

2.22 гидравлическая тормозная система с аккумулятором энергии (hydraulic braking system with stored energy): Тормозная система, в которой энергия передается жидкостью, находящейся под давлением в одном или нескольких аккумуляторах, куда она подается одним или несколькими нагнетательными насосами, каждый из которых оснащен устройствами, ограничивающими давление таким образом, чтобы не было превышено его установленное максимальное значение, определяемое изготовителем.

2.23 одновременная блокировка передних и задних колес (simultaneous lockup of the front and rear wheels): Ситуация, когда временной интервал между начальным моментом блокировки последнего (второго) колеса задней оси и начальным моментом блокировки последнего (второго) колеса передней оси составляет менее 0,1 с.

2.24 электрическая управляющая магистраль (electric control line): Электрическая цепь, соединяющая тягач и прицеп, управляющая торможением прицепа и включающая в себя электрический кабель, электрический разъем, а также элементы, служащие для передачи информации и для электропитания управляющего привода тормозов прицепа.

2.25 передача информации (data communication): Передача оцифрованной информации в соответствии с протоколом.

2.26 двухточечная связь (point-to-point): Топология электрической сети, предусматривающая попарное соединение объектов, каждый из которых имеет встроенный согласующий резистор, подключенный к линии связи.

2.27 регулятор усилия в сцепном устройстве (coupling force control): Система/функция, автоматически уравнивающая удельные тормозные силы тягача и прицепа.

2.28 номинальное значение (nominal value): Значение из совокупности номинальных значений, требуемых для описания эффективности торможения и необходимых для установления передаточной функции тормозной системы путем сопоставления параметров на выходе и на входе одиночных транспортных средств и их комбинации.

2.28.1 Для механического транспортного средства номинальное значение - характеристика, которая соотносит удельную тормозную силу этого транспортного средства с уровнем входного воздействия на тормозную систему и может быть подтверждена испытанием.

2.28.2 Для прицепа номинальное значение - характеристика, которая соотносит удельную тормозную силу с сигналом, поступающим от сцепного устройства, и может быть подтверждена испытанием.

2.28.3 номинальное требуемое значение (nominal demand value): Для регулятора усилия в сцепном устройстве - характеристика, которая соотносит сигнал, поступающий от сцепного устройства, с удельной тормозной силой и которая должна находиться в пределах совместимости (см. приложение К) и может быть подтверждена испытанием.

2.29 торможение, управляемое автоматически (automatically commanded braking): Одна из функций комплексной электронной системы управления, заключающаяся в активизации тормозной системы (тормозных систем) отдельных осей транспортного средства для замедления его движения.

Примечание - Активизация происходит в результате автоматической обработки первичной бортовой информации транспортного средства при наличии или отсутствии непосредственного воздействия со стороны водителя.

2.30 выборочное торможение (selective braking): Одна из функций комплексной электронной системы управления, заключающаяся в активизации отдельных тормозов с помощью автоматических устройств, при этом замедление движения является частью общего изменения характера движения транспортного средства.

2.31 исходные тормозные силы (reference braking forces): Тормозные силы, возникающие на поверхностях шин одной оси на роликовом испытательном стенде, сопоставленные с давлением в тормозной камере (камерах) или тормозном цилиндре (цилиндрах), значения которых должны быть декларированы изготовителем к моменту начала испытаний на соответствие настоящему стандарту.

2.32 сигнал торможения (braking signal): Логический сигнал, информирующий об активизации тормоза в соответствии с 5.2.1.30.

2.33 сигнал аварийного торможения (emergency braking signal): Логический сигнал, информирующий об активизации аварийного тормоза в соответствии с 5.2.1.31.

3 Заявка на проведение испытаний

3.1 Заявку на проведение испытаний ТС в отношении торможения представляет предприятие-изготовитель или его полномочный представитель.

3.2 К заявке прилагают нижеперечисленные документы в трех экземплярах и следующие данные:

3.2.1 описание типа ТС в соответствии с 2.2. Необходимо указать цифры и символы, идентифицирующие тип ТС и, в случае механического ТС, - тип двигателя;

3.2.2 перечень надлежащим образом идентифицированных элементов, составляющих тормозную систему;

3.2.3 схему тормозной системы в сборе и идентификацию расположения на ТС элементов, ее составляющих;

3.2.4 детальные чертежи всех элементов тормозной системы, позволяющие легко определить их местонахождение и идентифицировать.

3.3 ТС, представляющее тип ТС, подлежащий испытаниям, должно быть представлено испытательной лаборатории, уполномоченной проводить такие испытания.

4 Оформление протокола испытаний

4.1 Если ТС, представленное на испытания в соответствии с настоящим стандартом, удовлетворяет требованиям разделов 5 и 6, то на данный тип ТС оформляют соответствующий протокол испытаний.

4.2 Протокол испытаний должен включать в себя (в качестве приложения) краткое изложение содержания документов, перечисленных в 3.2.1 - 3.2.4, по форме, приведенной в приложении Б, представляемое предприятием, подавшим заявку на проведение испытаний. Если к заявке прилагают чертежи, то их формат должен быть А4 (210×297 мм) или кратный ему.

4.3 Один и тот же протокол испытаний не может быть выдан на тот же тип ТС, но оборудованный тормозной системой другого типа, или на другой тип ТС.

5 Технические требования

В качестве альтернативы требованиям, изложенным в настоящем разделе, предприятия - изготовители ТС, выпускающие в обращение на рынок Российской Федерации более 20 000 ТС в год, могут получать протокол испытаний на соответствие техническим требованиям, указанным в Директиве ЕС 71/320 «Тормозные системы механических транспортных средств и их прицепов некоторых категорий» ¹⁾, последнее изменение которой принято директивой ЕС 2002/78 ²⁾.

_______________

¹⁾ Опубликовано в Official Journal № L202 от 06.09.71 и № L73 от 27.03.72.

²⁾ Опубликовано в Official Journal № L267/23 от 04.10.2002.

5.1 Общие положения

5.1.1 Тормозная система

5.1.1.1 Тормозная система должна быть спроектирована, изготовлена и установлена таким образом, чтобы при нормальной эксплуатации, несмотря на вибрации, которым она может быть при этом подвергнута, соответствовать требованиям настоящего стандарта.

5.1.1.2 В частности, тормозная система должна быть спроектирована, изготовлена и установлена таким образом, чтобы быть способной противостоять коррозии и старению.

5.1.1.3 Тормозные колодки не должны содержать асбест.

5.1.1.4 Эффективность тормозных систем, включающих в себя электрические управляющие магистрали, не должна снижаться под воздействием магнитных или электрических полей. Это требование должно быть подтверждено демонстрацией соответствия требованиям ГОСТ Р 41.10.

5.1.1.5 Сигнал о наличии неисправности может на короткое время (менее 10 мс) прервать сигнал запроса в управляющем приводе при условии, что это не снизит эффективность торможения.

5.1.2 Функции тормозной системы

5.1.2.1 Рабочая тормозная система должна обеспечивать:

- управление движением ТС и его быструю, безопасную и эффективную остановку вне зависимости от скорости и массы ТС при любом угле уклона или подъема;

- плавное изменение действия тормозов.

Водитель должен иметь возможность осуществлять такое торможение со своего рабочего места, не снимая рук с органа рулевого управления. При выполнении вышеперечисленных требований в рабочей тормозной системе не должно возникать одновременно более одного отказа.

5.1.2.2 Запасная тормозная система

Запасная тормозная система должна обеспечивать:

- остановку ТС на достаточно коротком расстоянии в случае отказа рабочей тормозной системы;

- плавное изменение действия тормозов.

Водитель должен иметь возможность осуществлять такое торможение со своего рабочего места, удерживая по крайней мере одну руку на органе рулевого управления. При выполнении вышеперечисленных требований в запасной тормозной системе не должно возникать одновременно более одного отказа.

5.1.2.3 Стояночная тормозная система

Стояночная тормозная система должна удерживать ТС в неподвижном состоянии на подъеме и уклоне даже в отсутствие водителя. При этом положение рабочих частей должно быть зафиксировано с помощью чисто механического устройства.

Водитель должен иметь возможность активизировать стояночную тормозную систему со своего рабочего места. В случае прицепа должны быть выполнены требования 5.2.2.10. Допускается одновременная активизация пневматической тормозной системы прицепа и стояночной тормозной системы тягача при условии, что водитель имеет возможность в любой момент времени убедиться в достаточной эффективности стояночного торможения комбинации ТС (автопоезда) благодаря чисто механическому действию стояночной тормозной системы.

5.1.3 Соединения между пневматическими тормозными системами механических транспортных средств и прицепов

5.1.3.1 Между пневматическими тормозными системами механических ТС и прицепов должны быть следующие соединения:

5.1.3.1.1 одна пневматическая питающая магистраль и одна пневматическая управляющая магистраль или

5.1.3.1.2 одна пневматическая питающая магистраль, одна пневматическая управляющая магистраль и одна управляющая электрическая магистраль, или

5.1.3.1.3 одна пневматическая питающая магистраль и одна управляющая электрическая магистраль ¹⁾.

_____________

¹⁾ До принятия соответствующих нормативных документов, обеспечивающих совместимость и безопасность, использование соединений между тягачом и прицепом, описанных в 5.1.3.1.3, не допускается.

5.1.3.2 Электрическая управляющая магистраль механического ТС должна выдавать информацию о том, способна ли она выполнять требования 5.2.1.18.2 без поддержки со стороны пневматической управляющей магистрали. Она должна также выдавать информацию о том, оборудовано ли механическое ТС в соответствии с 5.1.3.1.2 двумя управляющими магистралями или, в соответствии с 5.1.3.1.3, только электрической управляющей магистралью.

5.1.3.3 Механическое ТС, оборудованное в соответствии с 5.1.3.1.3, должно распознавать несовместимость с ним соединительного устройства прицепа, оборудованного в соответствии с 5.1.3.1.1. Когда происходит электрическое соединение таких ТС с подключением электрической управляющей магистрали тягача, красный предупреждающий оптический сигнал, соответствующий требованиям 5.2.1.29.1.1, должен информировать водителя об этом, и, когда в систему начинается подача питания, тормоза тягача должны автоматически приводиться в действие. Такое действие тормозов должно быть не менее эффективным, чем действие стояночной тормозной системы, требуемое в соответствии с В.2.3.1 (приложение В).

5.1.3.4 При осуществлении электрического соединения механического ТС, оборудованного двумя управляющими магистралями в соответствии с 5.1.3.1.2, с прицепом, также оборудованным двумя управляющими магистралями, должны быть выполнены следующие требования:

5.1.3.4.1 Оба управляющих сигнала должны быть выведены на соединительную головку, и прицеп должен использовать электрический управляющий сигнал, если только этот сигнал не воспринимается как ошибочный. В последнем случае прицеп должен автоматически переключиться на пневматическую управляющую магистраль.

5.1.3.4.2 Каждое ТС должно соответствовать требованиям приложения К, относящимся к электрическим и пневматическим управляющим магистралям.

5.1.3.4.3 Если электрический управляющий сигнал в течение более чем 1 с превышает сигнал, эквивалентный давлению 1 бар, прицеп должен проверить наличие пневматического управляющего сигнала, и, если такой сигнал отсутствует, водитель должен получить предупреждение от прицепа в виде включающегося отдельного желтого предупреждающего сигнала, соответствующего требованиям 5.2.1.29.2.

5.1.3.5 Допускается оборудовать прицеп в соответствии с 5.1.3.1.3 при условии, что он используется только совместно с механическим ТС, оборудованным электрической управляющей магистралью, соответствующей требованиям 5.2.1.18.2. Во всех других случаях на прицепе при электрическом соединении с тягачом должны автоматически активизироваться тормоза, или же ранее активизированные тормоза должны оставаться в этом состоянии. Водитель должен быть предупрежден о затормаживании прицепа отдельным желтым предупреждающим сигналом, соответствующим требованиям 5.2.1.29.2.

5.1.3.6 Электрическая управляющая магистраль должна удовлетворять требованиям международных стандартов ИСО 11992-1 [1] и ИСО 11992-2 [2] и представлять собой двухточечное соединение через 7-штырьковый соединитель, соответствующий международному стандарту ИСО 7638-1 [3] или ИСО 7638-2 [4]. Контакты, предназначенные для передачи данных в соединителе, соответствующем [3] или [4], должны быть использованы для информации, касающейся только функционирования тормозной системы, включая антиблокировочную систему (далее - АБС), и ходовой части (рулевого управления, шин и подвески) в соответствии с [2]. Обеспечение функционирования тормозной системы имеет приоритет как в нормальном режиме, так и при наличии неисправностей. Передача информации о работе ходовой части не должна приводить к задержкам функционирования тормозной системы. Передача энергии, обеспечиваемая соединителем, соответствующим [3] или [4], должна осуществляться исключительно для функционирования тормозной системы и ходовой части и для передачи информации, касающейся прицепа, которая не передается по электрической управляющей магистрали. Во всех случаях должны быть выполнены требования 5.2.2.18. Подача энергии для выполнения других функций должна быть обеспечена иными средствами.

5.1.3.6.1 Функциональная совместимость буксируемого и буксирующего ТС, оборудованных электрическими управляющими магистралями, описанными выше, должна быть подтверждена в процессе испытаний путем проверки выполнения соответствующих требований [1] и [2]. В приложении Т приведен пример такого испытания.

5.1.3.6.2 Если механическое ТС оборудовано электрической управляющей магистралью, соединяемой с электрической управляющей магистралью прицепа, то при соединении этих ТС между собой посредством такой магистрали неисправность в указанной магистрали, продолжающаяся более 40 мс, должна быть выявлена оборудованием механического ТС, и водитель должен быть проинформирован об этом желтым предупреждающим сигналом, соответствующим требованиям 5.2.1.29.1.2.

5.1.3.7 Если тормозная система прицепа приводится в действие стояночной тормозной системой механического ТС, что допускает 5.1.2.3, должны быть выполнены следующие дополнительные требования:

5.1.3.7.1 Если механическое ТС оборудовано в соответствии с 5.1.3.1.1, активизация стояночной тормозной системы механического ТС должна через пневматическую управляющую магистраль активизировать тормозную систему прицепа.

5.1.3.7.2 Если механическое ТС оборудовано в соответствии с 5.1.3.1.2, активизация стояночной тормозной системы механического ТС должна активизировать тормозную систему прицепа в соответствии с 5.1.3.7.1. Дополнительно допускается также активизация стояночной тормозной системы прицепа через электрическую управляющую магистраль.

5.1.3.7.3 Если механическое ТС оборудовано в соответствии с 5.1.3.1.3 или если оно удовлетворяет требованиям 5.2.1.18.2 без участия пневматической управляющей магистрали (см. 5.1.3.1.2), активизация стояночной тормозной системы механического ТС должна вызвать активизацию тормозной системы прицепа через электрическую управляющую магистраль. Отключение электропитания тормозной системы механического ТС должно вызывать торможение прицепа. Такое торможение осуществляется перекрытием питающей магистрали (при этом пневматическая управляющая магистраль может оставаться под давлением). Питающая магистраль может оставаться в отключенном состоянии только до момента восстановления электропитания пневматической тормозной системы механического ТС, и одновременно с этим должно восстановиться торможение прицепа, вызванное электрической управляющей магистралью.

5.1.3.8 Запорные (перекрывающие) устройства, которые не могут быть активизированы автоматически, не допускаются. В случае сочлененного ТС эластичные шланги и кабели должны быть составными частями тягача. В других случаях эластичные шланги и кабели должны быть составными частями прицепа.

5.1.4 Требования к периодическому техническому обслуживанию тормозных систем

5.1.4.1 Необходимо обеспечить доступ к элементам рабочих тормозов, подверженным износу, а именно фрикционным колодкам и барабанам/дискам для непосредственного определения степени и характера износа (в случае барабанов и дисков такой доступ следует осуществлять не только в процессе периодических технических осмотров). Методы, которыми этот доступ может быть осуществлен, описаны в 5.2.1.11.2 и 5.2.2.8.2.

5.1.4.2 Для определения реально действующих тормозных сил на каждой оси ТС, имеющего пневматическую тормозную систему, необходимо предусмотреть наличие в тормозной системе контрольных штуцеров, которые должны полностью соответствовать требованиям раздела 4 международного стандарта ИСО 3583 [5] и быть размещены:

5.1.4.2.1 в каждом независимом контуре в доступном месте, наиболее близком к тому тормозному цилиндру, который смонтирован в наименее благоприятном месте в отношении выполнения требований к времени реакции, установленных в приложении Д;

5.1.4.2.2 в тормозной системе, включающей в себя устройство для изменения давления, описанное в К.7.2 (приложение К), а именно в пневматической магистрали перед этим устройством и за ним в наиболее близких к этому устройству и доступных местах. Если это устройство имеет пневматическое управление, необходим дополнительный контрольный штуцер для моделирования условий нагружения. Если такое устройство не предусмотрено, должен быть установлен один контрольный штуцер, аналогичный упомянутому выше штуцеру, расположенному за устройством для изменения давления. Контрольные штуцеры должны быть установлены так, чтобы быть легко доступными со стороны дорожного полотна или из ТС;

5.1.4.2.3 в доступном месте, наиболее близком к аккумулятору энергии, наименее благоприятно расположенному в отношении выполнения требований Е.1.2.4 (приложение Е);

5.1.4.2.4 в каждом независимом контуре тормозной системы, так чтобы была возможность проконтролировать давление на входе в магистраль тормозного привода и на выходе из нее.

5.1.4.2.5 Контрольные штуцеры должны удовлетворять требованиям раздела 4 международного стандарта [5].

5.1.4.3 Доступ к контрольным штуцерам не должен быть прегражден в результате модификации и изменения конструкции комплектующих элементов или кузова (кабины) ТС.

5.1.4.4 Необходимо обеспечить генерирование максимальных тормозных сил в статических условиях на барабанном или роликовом тормозном стенде.

5.1.4.5 Сведения о тормозных системах

5.1.4.5.1 Сведения о пневматической тормозной системе, необходимые для испытаний ее функционирования и эффективности, должны быть нанесены на видном месте ТС и быть нестираемыми, или же свободный доступ к ним должен быть обеспечен другим способом (например, размещением соответствующей информации в руководстве по эксплуатации, на электронном носителе и т.п.).

5.1.4.5.1 Для ТС, оборудованных пневматическими тормозными системами, требуются, как минимум, следующие сведения:

Характеристики элементов пневматической системы

Характеристики колесных тормозных цилиндров ¹⁾

__________

¹⁾ Только для прицепов.

5.1.4.6 Исходные тормозные силы

5.1.4.6.1 Для ТС с пневматическими тормозными системами исходные тормозные силы должны быть определены на роликовом тормозном стенде.

5.1.4.6.2 Исходные тормозные силы должны быть определены в диапазоне значений давления в исполнительном устройстве от 1 бар до значения, создаваемого в испытании «Тип-0», на каждой оси. В заявке на проведение испытаний на соответствие настоящему стандарту должны быть указаны исходные тормозные силы для диапазона значений давления в тормозной камере от давления, равного 1 бар, до давления, развиваемого в испытании «Тип-0» для каждой оси. Заявитель должен указать исходные тормозные силы для рабочего диапазона давлений в исполнительном устройстве (тормозной камере или тормозном цилиндре) начиная от давления 1 бар. Изготовитель ТС должен обеспечить доступность этих сведений в соответствии с 5.1.4.5.1.

5.1.4.6.3 Декларированные исходные тормозные силы должны быть такими, чтобы ТС обеспечивало удельную тормозную силу, эквивалентную установленной в приложении В для соответствующего ТС (50 % для ТС категорий М₂, М₃, N₂, N₃, о₃ и о₄, за исключением полуприцепов, и 45 % для полуприцепов), во всех случаях, когда измеренная на роликовом стенде тормозная сила на каждой оси независимо от нагрузки имеет значение не меньшее, чем исходная тормозная сила, соответствующая заданному давлению в исполнительном устройстве в пределах объявленного диапазона рабочих давлений ²⁾.

____________

²⁾ Для прохождения периодического технического осмотра может потребоваться регулировка минимальных значений суммарной удельной тормозной силы ТС для приведения их в соответствие с национальными или международными требованиями.

5.1.4.7 Необходимо предусмотреть возможность простым способом проверить правильность функционирования комплексных электронных систем, управляющих торможением. Если для этого необходима специальная информация, то она должна быть в свободном доступе.

5.1.4.7.1 В процессе работ по проведению испытаний на соответствие настоящему стандарту необходимо в конфиденциальном порядке информировать о средствах защиты от простого несанкционированного изменения режима работы средств проверки, выбранных изготовителем (например, предупреждающего сигнала).

В противном случае следует считать, что требование о наличии средств защиты выполняется, когда имеются дополнительные средства проверки правильности работы таких систем.

5.1.5 Требования приложения У должны быть применены к характеристикам безопасности всех комплексных электронных систем управления ТС, которые создают или формируют часть управляющего привода, воздействующего на тормозную функцию, включая те электронные системы, которые используют тормозную систему (системы) для автоматического или выборочного торможения.

Однако системы или функции, использующие тормозную систему в качестве средства решения задач более высокого уровня, должны соответствовать требованиям приложения У только в той мере, в которой эти системы или функции непосредственно воздействуют на тормозную систему. При наличии такие системы не должны отключаться при испытаниях тормозной системы на соответствие настоящему стандарту.

5.2 Характеристики тормозных систем

5.2.1 Тормозные системы транспортных средств категорий М и N

5.2.1.1 Комплект тормозных систем, которыми оборудуют ТС, должен удовлетворять требованиям к рабочим, запасным и стояночным тормозным системам, рассматриваемым ниже.

5.2.1.2 Системы, осуществляющие рабочее, запасное и стояночное торможение, могут иметь общие элементы при условии, что они соответствуют следующим требованиям:

5.2.1.2.1 Должны быть, по крайней мере, два органа управления, независимые один от другого и легкодоступные для водителя, находящегося в нормальном рабочем положении.

Для ТС всех категорий, за исключением М₂ и М₃, каждый орган управления (исключая орган управления тормозной системы длительного действия) должен быть сконструирован так, чтобы он после снятия усилия возвращался в положение полного отсутствия управляющего воздействия. Это требование не распространяется на орган управления стояночным тормозом (или соответствующую часть совмещенного органа управления), если он механически фиксируется в положении, соответствующем воздействию на тормоз.

5.2.1.2.2 Орган управления рабочей тормозной системы должен быть независимым от органа управления стояночной тормозной системы.

5.2.1.2.3 Если рабочая тормозная система и запасная тормозная система имеют общий орган управления, работоспособность механических соединений между этим органом и другими элементами тормозных приводов не должна ухудшаться в течение установленного периода эксплуатации.

5.2.1.2.4 Если рабочая тормозная система и запасная тормозная система имеют общий орган управления, то стояночная тормозная система должна быть сконструирована так, чтобы ее можно было бы привести в действие в процессе движения ТС. Это требование неприменимо, если рабочей тормозной системой можно управлять, хотя бы частично, с помощью вспомогательного органа управления.

5.2.1.2.5 Без ущерба для выполнения требований 5.1.2.3 рабочая тормозная система и стояночная тормозная система могут использовать общие элементы в своем приводе (приводах) при условии, что в случае отказа в любом элементе привода (приводов) продолжается выполнение требований, предъявляемых к запасной тормозной системе.

5.2.1.2.6 В случае неисправности любого элемента иного, чем тормоз (см. 2.6), или элементов, перечисленных в 5.2.1.2.8, или в случае любой другой неисправности в рабочей тормозной системе (нарушения нормальной работы, частичного или полного израсходования энергии из аккумулятора энергии) запасная тормозная система или часть рабочей тормозной системы, на которую не повлияла неисправность, должна быть способна остановить ТС, выполняя требования, установленные для запасного торможения.

5.2.1.2.7 В частности, когда запасная тормозная система и рабочая тормозная система имеют общий орган управления и общий тормозной привод:

5.2.1.2.7.1 если рабочее торможение осуществляется использованием мускульной энергии водителя, дополненной энергией из одного или более аккумулятора, запасное торможение должно, в случае неисправности источника этой дополнительной энергии, быть обеспечено мускульной энергией водителя, дополненной энергией из аккумуляторов, на которые неисправность не распространилась (если таковые остались), при этом значение усилия, приложенного к органу управления, не должно превышать установленного максимального значения;

5.2.1.2.7.2 если рабочее торможение и управление им осуществляются исключительно контролируемой водителем подачей энергии из аккумулятора, то должно быть не менее двух полностью независимых аккумуляторов энергии, каждый из которых имеет свой собственный независимый тормозной привод, при этом каждый из этих приводов может воздействовать на тормоза двух и более колес, выбранных таким образом, чтобы эти колеса осуществляли запасное торможение с установленной эффективностью, не вызывая опасного нарушения устойчивости ТС. Кроме того, каждый из упомянутых аккумуляторов энергии должен быть оборудован предупреждающим устройством, соответствующим 5.2.1.13. В каждом контуре рабочей тормозной системы по меньшей мере в одном резервуаре сжатого воздуха необходимо предусмотреть устройство для дренажа и опорожнения, расположенное в надлежащем и легкодоступном месте;

5.2.1.2.7.3 если рабочее торможение и управление им зависят исключительно от использования аккумулятора энергии, может оказаться достаточным наличие одного аккумулятора энергии, предназначенного для тормозного привода, при условии, что запасное торможение с предписанной эффективностью обеспечивается мускульной энергией водителя при его воздействии на орган управления рабочей тормозной системы, а также выполняются требования 5.2.1.6.

5.2.1.2.8 Определенные детали, такие как педаль и ее шарниры, главный цилиндр и его плунжер или плунжеры (в гидравлических системах), управляющий клапан (в гидравлических и/или пневматических системах), механические соединения между педалью и главным цилиндром или управляющим клапаном (краном), тормозные цилиндры и их плунжеры (в гидравлических и/или пневматических системах), разжимные кулачки тормозов с рычагами считают не подверженными поломкам, если они сконструированы с большим запасом прочности, легкодоступны для монтажа и демонстрируют показатели безопасности, по меньшей мере эквивалентные установленным для других жизненно важных элементов ТС (таких как рычаги и тяги рулевого управления). Каждая из перечисленных деталей, неисправность которой привела бы к невозможности торможения ТС с эффективностью не меньшей, чем установленная для запасной тормозной системы, должна быть изготовлена из металла или иного материала с эквивалентными характеристиками и не должна деформироваться при нормальных условиях эксплуатации тормозных систем.

5.2.1.3 Если на ТС имеются отдельные органы управления рабочей тормозной системы и запасной тормозной системы, одновременное воздействие на оба органа не должно приводить в нерабочее состояние сразу обе эти тормозные системы как в случае их нормального рабочего состояния, так и при неисправности одной из них.

5.2.1.4 Рабочая тормозная система вне зависимости оттого, совмещена она с запасной тормозной системой или нет, должна быть сконструирована так, чтобы в случае неисправности в какой-либо части ее привода достаточное число колес ТС еще могло быть заторможено под воздействием органа управления запасной тормозной системы. Эти колеса должны быть выбраны так, чтобы остаточная эффективность рабочей тормозной системы соответствовала требованиям В.2.4 (приложение В).

5.2.1.4.1 Однако нижеперечисленные требования не должны быть применены к тягачам, предназначенным для буксирования полуприцепов, если привод рабочей тормозной системы полуприцепа независим от привода рабочей тормозной системы тягача.

5.2.1.4.2 Если в какой-либо части гидравлического тормозного привода появилась неисправность, водитель должен быть проинформирован о ней с помощью красного предупреждающего сигнала, как предписано в 5.2.1.29.1.1. В качестве альтернативы допускается использовать этот сигнал, когда уровень рабочей жидкости в резервуаре опускается ниже предела, установленного изготовителем.

5.2.1.5 В ТС, где для торможения используется энергия иная, чем мускульная энергия водителя, нет необходимости в более чем одном источнике подачи такой энергии (гидравлическом насосе, воздушном компрессоре и т.д.), однако средства управления устройством, образующим такой источник, должны быть настолько безопасными, насколько это практически возможно.

5.2.1.5.1 При неисправности в любой части тормозного привода должно продолжаться питание оставшихся неповрежденными элементов привода, если это необходимо для остановки ТС с эффективностью, предписанной для остаточного и/или запасного торможения. Это требование должно быть выполнено с помощью устройств, легко активизируемых на неподвижном ТС, или автоматических устройств.

5.2.1.5.2 Кроме того, аккумуляторы энергии, расположенные за этими устройствами (по направлению действия привода), в случае неисправности в энергоподающей магистрали должны после четырех полных воздействий на орган управления рабочей тормозной системы при условиях, оговоренных в Е.1.1.2, Е.2.1.2 и Е.3.1.2 (приложение Е), обеспечивать остановку ТС при пятом воздействии с эффективностью, предписанной для запасной тормозной системы.

5.2.1.5.3 В случае гидравлических тормозных систем с резервуаром (резервуарами) энергии эти требования считают выполненными при условии удовлетворения требований, установленных в Е.3.1.2.2 (приложение Е).

5.2.1.6 Требования 5.2.1.2, 5.2.1.4 и 5.2.1.5 должны быть выполнены без использования какого-либо автоматического устройства, неэффективность которого может остаться незамеченной из-за того, что его элементы предназначены для приведения в действие только в случае возникновения неисправности в тормозной системе.

5.2.1.7 Рабочая тормозная система должна воздействовать на все колеса ТС, и ее воздействие должно быть распределено надлежащим образом по осям ТС.

5.2.1.7.1 Если ТС имеет более двух осей, то во избежание блокировки колес или подгорания тормозных накладок тормозная сила на отдельных осях может быть автоматически уменьшена до нуля в случае передачи через эти оси существенно уменьшенных нагрузок при условии, что ТС соответствует всем требованиям по эффективности тормозов, установленным в приложении В.

5.2.1.7.2 В ТС категорий М₁ и N₁ с электрическими рекуперативными тормозными системами категории В тормозной импульс от других источников торможения может быть соответствующим образом сдвинут по фазе, чтобы позволить действовать только электрической рекуперативной тормозной системе при условии выполнения одновременно следующих требований:

5.2.1.7.2.1 Внутренние изменения тормозного момента в электрической рекуперативной тормозной системе (например, в результате изменений электрических характеристик тяговых аккумуляторных батарей) должны автоматически компенсироваться соответствующим изменением сдвигов по фазе при условии, что одновременно выполняется одно из следующих требований¹⁾:

- требования В.1.3.2 (приложение В) или

- требования Н.5.3 (приложение Н), в том числе случай, когда включен электродвигатель.

5.2.1.7.2.2 В случае необходимости ¹⁾, для того чтобы и далее было обеспечено соответствие фактического значения удельной тормозной силы ожиданиям водителя с учетом реально достижимого сцепления шин с дорожным покрытием, торможение должно автоматически распространяться на все колеса ТС.

__________

¹⁾ Испытательная лаборатория, проводящая испытания, должна иметь право проверки рабочей тормозной системы путем проведения дополнительных испытаний ТС.

5.2.1.8 Воздействие рабочей тормозной системы должно быть распределено по колесам одной оси симметрично продольной плоскости симметрии ТС. Наличие систем компенсации и иных устройств (например, АБС), которые могут нарушить симметрию распределения, необходимо декларировать.

5.2.1.8.1 Водитель должен быть проинформирован желтым предупреждающим сигналом, требования к которому установлены в 5.2.1.29.1.2, о том, что в тормозной системе имеет место износили неисправность, компенсируемая с помощью электрического управляющего привода. Это требование должно быть выполнено при всех условиях нагружения, если отклонения, которые необходимо компенсировать, превышают следующие предельные значения:

5.2.1.8.1.1 для компенсации разности давлений в тормозных приводах левой и правой сторон на каждой оси:

а) 25 % наибольшего значения давления при замедлении ТС не менее 2 м/с²;

б) значение, соответствующее 25 % значения давления для замедления, равного 2 м/с², при замедлении менее 2 м/с²;

5.2.1.8.1.2 для индивидуальной компенсации давления на каждой оси:

а) более 50 % номинального значения давления при замедлении ТС не менее 2 м/с²;

б) значение, соответствующее 50% номинального значения давления при замедлении, равном 2 м/с², при замедлении менее 2 м/с².

5.2.1.8.2 Компенсация, установленная выше, допускается только при условии, что первичное приведение в действие тормозов осуществляется при скоростях ТС, превышающих 10 км/ч.

5.2.1.9 Неисправности в электрическом тормозном приводе не должны вызывать торможение ТС, если это противоречит намерениям водителя.

5.2.1.10 Рабочая, запасная и стояночная тормозные системы должны воздействовать на трущиеся поверхности тормозов, связанные с колесами, через элементы, обладающие достаточной прочностью.

Если тормозной момент на конкретной оси или осях генерируется как фрикционной тормозной системой, так и электрической рекуперативной тормозной системой категории В, допускается отключение электрической системы при условии, что источник фрикционного торможения продолжает действовать и способен осуществлять компенсацию, установленную в 5.2.1.7.2.1.

В случае кратковременных переходных режимов, связанных с отключением электрической тормозной системы, допускается неполная компенсация, однако за отрезок времени, не превышающий 1 с, эта компенсация должна достигать не менее 75 % своего конечного значения.

Тем не менее, во всех случаях постоянно подсоединенный источник фрикционного торможения должен обеспечивать продолжение функционирования рабочей и запасной тормозных систем с установленной степенью эффективности.

Размыкание рабочих поверхностей стояночной тормозной системы допускается только при условии, что этим размыканием управляет водитель со своего рабочего места с помощью системы, исключающей возможность приведения ее в действие при разгерметизации.

5.2.1.11 Износ тормозов должен быть легкоустранимым с помощью системы ручной или автоматической регулировки. При этом орган управления и элементы тормозного привода должны сохранять возможность перемещения и, если необходимо, должны быть предусмотрены соответствующие компенсирующие устройства, позволяющие при нагреве тормозов или при достижении тормозными накладками определенной степени износа обеспечивать эффективное торможение без возникновения необходимости немедленной регулировки.

5.2.1.11.1 Регулировка износа рабочих тормозов должна осуществляться автоматически. Однако установка устройств автоматической регулировки тормозов не является обязательным требованием для внедорожных ТС категорий N₂ и N₃ и для тормозов задних колес ТС категорий М₁ и N₁.

Тормоза, оборудованные устройствами автоматической регулировки, должны после следующих друг за другом циклов нагрева и охлаждения обеспечивать свободное качение ТС, как определено в В.1.5.4 (приложение В) за пунктами, устанавливающими требования к испытаниям «Тип-1».

5.2.1.11.2 Проверка на износ фрикционных элементов рабочего тормоза

5.2.1.11.2.1 Должен быть обеспечен легкий доступ к рабочему тормозу для проверки на износ тормозных накладок снаружи ТС или со стороны дорожного полотна, например через предусмотренные конструкцией отверстия или какие-либо другие устройства, с использованием исключительно инструментов и приспособлений, входящих в штатную комплектацию ТС. Вместо этого допускается комплектовать ТС акустическим или оптическим устройством, предупреждающим водителя, находящегося на своем рабочем месте, о необходимости замены тормозных накладок. В качестве оптического предупреждающего сигнала допускается использовать желтый предупреждающий сигнал, требования к которому установлены в 5.2.1.29.1.2.2.

5.2.1.11.2.2 Оценку степени износа рабочих поверхностей тормозных дисков и барабанов проводят только путем непосредственного измерения рабочих элементов, для чего может потребоваться частичная разборка. Поэтому для проведения испытаний на соответствие требованиям настоящего стандарта изготовитель ТС должен:

а) определить метод оценки износа рабочих поверхностей дисков и барабанов, включая степень требуемого демонтажа, а также необходимые для этого инструменты и процедуры;

б) подготовить информацию о максимально допустимом износе, при достижении которого необходима замена этих элементов.

Эта информация должна быть свободно доступна, например в инструкции по эксплуатации или на электронном носителе.

5.2.1.12 В тормозных системах с гидравлическим приводом должен быть обеспечен легкий доступ к наливным отверстиям резервуаров для рабочей жидкости, кроме того, емкости, содержащие запасной объем рабочей жидкости, должны быть сконструированы так, чтобы уровень жидкости можно было легко контролировать без необходимости открытия таких емкостей. Если это условие не выполняется, то необходимо предусмотреть красный предупреждающий сигнал, требования к которому установлены в 5.2.1.29.1.1, привлекающий внимание водителя к падению уровня жидкости в резервуаре, способному вызвать отказ тормозной системы. Тип жидкости, которую необходимо использовать в тормозной системе с гидравлическим приводом, должен быть идентифицирован символом, соответствующим рисунку 1 или 2 ГОСТ 29200. Этот символ должен быть размещен так, чтобы его было хорошо видно, быть нестираемым и находиться на расстоянии не более 100 мм от соответствующих наливных отверстий резервуаров для рабочей жидкости. Изготовитель может представить дополнительную информацию.

5.2.1.13 Предупреждающее устройство

5.2.1.13.1 Если предписанная эффективность запасного торможения ТС не может быть обеспечена запасной тормозной системой без использования энергии из аккумулятора энергии, то любое ТС, оборудованное рабочей тормозной системой, активизируемой энергией из аккумулятора энергии, должно быть укомплектовано в дополнение к указателю давления в системе предупреждающим устройством, расположенным рядом с ним. Это предупреждающее устройство должно подавать оптический или акустический сигнал, когда количество запасенной аккумулятором (аккумуляторами) энергии в любой части тормозной системы уменьшается до уровня, при котором без пополнения аккумулятора энергии и безотносительно к условиям загрузки ТС возможно при пятом воздействии на орган управления рабочей тормозной системы после четырех полных воздействий обеспечить торможение с эффективностью, предписанной для запасного торможения (при отсутствии отказов в приводе запасной тормозной системы и минимально допустимых зазорах в тормозах). Это предупреждающее устройство должно быть непосредственно и постоянно подсоединено к электрической цепи. Когда двигатель работает в нормальных условиях эксплуатации и при отсутствии неисправностей в тормозной системе, например в случае испытаний на соответствие требованиям настоящего стандарта, предупреждающее устройство не должно подавать никакого сигнала, за исключением периода времени, необходимого для заполнения аккумулятора (аккумуляторов) энергии после пуска двигателя. В качестве оптического предупреждающего сигнала должен быть использован красный предупреждающий сигнал, соответствующий требованиям 5.2.1.29.1.1.

5.2.1.13.1.1 Однако если ТС признают удовлетворяющим требованиям 5.2.1.5 только на основании его соответствия требованиям Е.3.1.2.2 (приложение Е), предупреждающее устройство должно, в дополнение к оптическому сигналу, подавать и акустический сигнал. Такие сигналы не обязательно должны включаться одновременно при условии, что каждый из них соответствует упомянутым выше требованиям и акустический сигнал не включается ранее оптического сигнала. В качестве предупреждающего оптического сигнала следует использовать красный предупреждающий сигнал, требования к которому установлены в 5.2.1.29.1.1.

5.2.1.13.1.2 Акустическое предупреждающее устройство может не включаться при применении ручного тормоза и/или (по выбору изготовителя), когда в случае автоматической трансмиссии селектор находится в положении «Park» («Стоянка»).

5.2.1.14 Без ущерба для выполнения требований 5.1.2.3 там, где вспомогательный источник энергии является существенным фактором функционирования тормозной системы, аккумулятор энергии должен быть таким, чтобы в случае остановки двигателя или неисправности устройств, служащих для управления источником энергии, обеспечить эффективность торможения, достаточную для полной остановки ТС в предписанных условиях. Кроме того, если мускульная энергия, приложенная водителем к стояночной тормозной системе, усиливается вспомогательным устройством, стояночная тормозная система должна быть активизирована и в случае отказа вспомогательного устройства. При этом, в случае необходимости, должен быть использован аккумулятор энергии, не применяемый для питания вспомогательного устройства при нормальном его функционировании. В качестве такого аккумулятора энергии допускается использовать аккумулятор энергии, предназначенный для запасной тормозной системы.

5.2.1.15 В случае механического ТС, которому официально разрешено буксирование прицепа, укомплектованного тормозами, управляемыми водителем буксирующего ТС, рабочая тормозная система буксирующего ТС должна быть оборудована устройством, сконструированным так, чтобы в случае неисправности тормозной системы прицепа или прерывания потока в питающей воздушной магистрали (или соединении другого типа, которое может быть применено) между буксирующим ТС и его прицепом еще оставалась возможность торможения буксирующего ТС с эффективностью, предписанной для запасного торможения. Такое устройство должно быть размещено исключительно на буксирующем ТС.

5.2.1.16 В пневматическое/гидравлическое вспомогательное оборудование подача энергии должна быть осуществлена таким образом, чтобы в процессе работы этого оборудования могли быть достигнуты предписанные значения замедления и чтобы даже в случае повреждения источника энергии работа вспомогательного оборудования не привела бы к истощению аккумуляторов энергии, питающих тормозные системы, ниже минимального уровня, обусловленного в 5.2.1.13.

5.2.1.17 Рабочая тормозная система прицепов категории 03 или 04 должна быть неразделенного или полуразделенного типа.

5.2.1.18 Если ТС официально допущено к буксированию прицепа категории 03 или 04, его тормозные системы должны удовлетворять следующим требованиям:

5.2.1.18.1 Активизация запасной тормозной системы буксирующего ТС должна также вызывать дозированное торможение буксируемого ТС.

5.2.1.18.2 В случае неисправности в рабочей тормозной системе буксирующего ТС, состоящей по меньшей мере из двух независимых частей, та ее часть (части), которая не затронута возникшей неисправностью, должна быть способна полностью или частично активизировать тормоза прицепа. Должно быть обеспечено дозирование этого действия тормозов. Если такое действие достигается с помощью клапана, который при нормальных условиях находится в неработающем состоянии, то этот клапан допускается использовать только при возможности легкой проверки водителем правильности его функционирования (без применения инструментов) либо изнутри кабины, либо снаружи.

5.2.1.18.3 В случае неисправности (например, разрыва или разгерметизации) в одной из пневматических соединительных магистралей, обрыва или дефекта в электрической управляющей магистрали для водителя должна сохраняться возможность полной или частичной активизации тормозов прицепа с помощью либо органа управления рабочей тормозной системы, либо органа управления запасной тормозной системы, либо органа управления стояночной тормозной системы, если только неисправность не вызывает автоматическое торможение прицепа с эффективностью, предписанной в В.3.3 (приложение В).

5.2.1.18.4 Автоматическое торможение, упомянутое в 5.2.1.18.3, считают совершившимся при выполнении следующих требований:

5.2.1.18.4.1 при полностью активизированном органе управления из числа упомянутых в 5.1.2.1.18.3 давление в питающей магистрали должно понизиться до 1,5 бар за последующие 2 с, кроме того, после освобождения органа управления давление в питающей магистрали должно восстановиться;

5.2.1.18.4.2 при падении давления в питающей магистрали с интенсивностью не менее 1 бар/с автоматическое торможение прицепа должно начаться до того, как давление в питающей магистрали понизится до 2 бар.

5.2.1.18.5 В случае неисправности в одной из управляющих магистралей, соединяющих два ТС, оборудованных в соответствии с требованиями 5.1.3.1.2, управляющая магистраль, оставшаяся исправной, должна автоматически обеспечить эффективность торможения, предписанную для прицепа в В.3.1 (приложение В).

5.2.1.19 В случае механического ТС, оборудованного для буксирования прицепа, укомплектованного электрической тормозной системой в соответствии с П.1.1 (приложение П), должны быть выполнены следующие требования:

5.2.1.19.1 Источники энергии (генератор и аккумуляторная батарея) тягача должны быть способны обеспечить необходимые параметры тока для питания электрической тормозной системы. При работе двигателя в режиме холостого хода с частотой вращения, рекомендованной изготовителем, и работающих электрических устройствах, установленных на ТС изготовителем в качестве штатного оборудования, напряжение в электрических цепях в период максимального потребления энергии электрической тормозной системой (характеризуемого силой тока 15 А) не должно падать ниже 9,6 В при измерении в соединении тягача и прицепа. Короткое замыкание в электрических цепях не должно возникать даже при перегрузках.

5.2.1.19.2 В случае неисправности в рабочей тормозной системе буксирующего ТС, состоящей по меньшей мере из двух независимых частей, ее часть или части, не затронутые возникшей неисправностью, должны быть способны полностью или частично активизировать тормоза прицепа.

5.2.1.19.3 Использование датчика сигнала торможения и его электрической цепи для активизации электрической тормозной системы допускается, только если активизирующая электрическая цепь соединена с сигналом торможения параллельно и имеющиеся датчик и электрическая цепь сигнала торможения способны выдерживать повышенную нагрузку.

5.2.1.20 В случае пневматической рабочей тормозной системы, состоящей из двух и более независимых секций, утечка из одной секции в другую, происходящая около органа управления или за ним по направлению потока, должна постоянно отводиться в атмосферу.

5.2.1.21 В случае механического ТС, официально допущенного к буксированию прицепа категории о₃ или о₄, рабочая тормозная система прицепа должна быть приводимой в действие совместно с рабочей, запасной или стояночной тормозной системой буксирующего ТС. Применение тормозов только прицепа допускается в случае автоматического приведения их в действие буксирующим ТС исключительно для стабилизации ТС.

5.2.1.22 Механические ТС категорий М₂, М₃, N₂ и N₃, имеющие не более четырех осей, должны быть оборудованы АБС категории 1 в соответствии с приложением Н.

5.2.1.23 Механические ТС категории М₁ оборудованные запасными колесами временного пользования, должны соответствовать техническим требованиям приложения 3 к ГОСТ Р 41.64.

5.2.1.24 Механические ТС, официально допущенные к буксированию прицепа, оборудованного АБС, должны также быть оборудованы специальным электрическим соединителем, соответствующим [3] или [4] ¹⁾, для электрического управляющего привода и/или АБС прицепа.

___________

¹⁾ Этот соединитель может быть применен как в пяти-, так и семиштырьковой модификации.

5.2.1.25 Дополнительные требования для всех ТС категорий М₁ М₂, N₁ а также категории N₂ массой менее 5 т, оборудованных электрической рекуперативной тормозной системой

5.2.1.25.1 Дополнительные требования для ТС, оборудованных электрической рекуперативной тормозной системой категории А

5.2.1.25.1.1 Электрическая рекуперативная тормозная система ТС категорий М₁ и N₁ должна активизироваться исключительно акселератором и/или переводом селектора трансмиссии в нейтральное положение.

5.2.1.25.1.2 Кроме того, для всех ТС категории М₂ и ТС категории N₂ массой менее 5 т орган управления электрическими рекуперативными тормозами может быть выполнен в виде отдельного переключателя или рычага.

5.2.1.25.2 Дополнительные требования для ТС, оборудованных электрической рекуперативной тормозной системой категории В

5.2.1.25.2.1 Необходимо предусмотреть невозможность отключения, частичного или полного, любого элемента рабочей тормозной системы, кроме отключения с помощью автоматических устройств. Это не означает отступления от требований 5.2.1.10.

5.2.1.25.2.2 Рабочая тормозная система должна иметь только один орган управления.

5.2.1.25.2.3 Для ТС, оборудованных электрическими рекуперативными тормозными системами обеих категорий, должны быть выполнены все имеющие отношение к ТС этих категорий требования, за исключением требований 5.2.1.25.1.1.

Для ТС категорий М₁ и N₁ допускается активизация электрического рекуперативного торможения органом управления акселератором и/или переводом селектора трансмиссии в нейтральное положение.

Кроме того, действие рабочей тормозной системы не должно уменьшать упомянутый выше эффект торможения, вызываемый прекращением воздействия на орган управления акселератором.

5.2.1.25.2.4 На рабочую тормозную систему не должно оказывать неблагоприятное воздействие отсоединение электромотора (электромоторов) или используемое передаточное отношение.

5.2.1.25.2.5 Если действие электрического компонента торможения обусловливается взаимосвязью, установленной между информацией, поступающей от органа управления рабочих тормозов, и тормозной силой на соответствующих колесах, то на неисправности, искажающие эту взаимосвязь и ведущие к изменению распределения тормозных сил по осям (см. приложение К или приложение Л в зависимости от применимости), водителю должен указывать оптический предупреждающий сигнал, включающийся, по крайней мере, в момент активизации органа управления и остающийся включенным, пока эта неисправность не устранена и стартовый выключатель (ключ) ТС находится во включенном («ON») положении.

5.2.1.25.3 Магнитные и электрические поля не должны оказывать неблагоприятное воздействие на работу электрической рекуперативной тормозной системы.

5.2.1.25.4 Если ТС оборудовано АБС, эта система должна осуществлять управление электрической рекуперативной тормозной системой.

5.2.1.26 Специальные дополнительные требования к электрическому приводу стояночной тормозной системы

5.2.1.26.1 В случае неисправности в электрическом тормозном приводе должна быть исключена любая самопроизвольная активизация стояночной тормозной системы.

5.2.1.26.2 В случае разрыва электропроводки внутри электрического управляющего привода, внешнего по отношению к электронному блоку (электронным блокам) управления, исключая источники энергии, или в случае неисправности в органе управления должна оставаться возможность приведения в действие стояночной тормозной системы с рабочего места водителя и удерживания с ее помощью груженого ТС в неподвижном состоянии на подъеме или уклоне 8 %. Вместо выполнения этого требования в тех же случаях допускается автоматическая активизация стояночных тормозов на неподвижном ТС при условии, что достигается та же их эффективность и что, будучи включенными, они остаются включенными независимо от положения ключа зажигания (стартового ключа). При этом стояночные тормоза должны автоматически освобождаться, как только водитель начнет приводить ТС в состояние движения. В случае ТС категорий М₁ и N₁ допускается использовать двигатель и механическую силовую передачу или автоматическую трансмиссию (в режиме парковки) для достижения или помощи в достижении предписанной выше эффективности стояночного торможения. Кроме того, должна быть предусмотрена возможность, в случае необходимости, прекращения действия стояночной тормозной системы с использованием инструментов и/или вспомогательных устройств, перевозимых/установленных на ТС.

5.2.1.26.2.1 При разрыве электропроводки внутри электрического привода или неисправности в органе управления стояночной тормозной системы водитель должен быть проинформирован об этом с помощью желтого предупреждающего сигнала, требования к которому установлены в 5.2.1.29.1.2. При разрыве электропроводки внутри электрического управляющего привода стояночной тормозной системы этот желтый предупреждающий сигнал должен включаться, как только такой разрыв произошел. Кроме того, водитель должен быть информирован об упомянутой выше неисправности в органе управления или разрыве в электропроводке вне электронного блока (электронных блоков) управления, исключая источник энергии, с помощью мигающего красного предупреждающего сигнала, требования к которому установлены в 5.2.1.29.1.1. Сигнал должен оставаться включенным все время, в течение которого ключ зажигания (стартовый ключ) находится в положении «Включено» («ON»), и не менее 10 с после этого при условии, что орган управления находится в положении «Включено» («ON»). Если об активизации стояночной тормозной системы в нормальных условиях информирует отдельный предупреждающий красный сигнал, соответствующий всем требованиям 5.2.1.29.3, то этот сигнал необходимо использовать и в описанном выше случае при условии выполнения указанных требований к красному сигналу.

5.2.1.26.3 Допускается подвод питания от электрического привода стояночной тормозной системы к дополнительному оборудованию при условии, что этой энергии достаточно для активизации стояночной тормозной системы в дополнение к электрической нагрузке в цепи ТС в условиях отсутствия неисправностей. Кроме того, там, где аккумулятор энергии используется также рабочей тормозной системой, должны быть выполнены требования 5.2.1.27.7.

5.2.1.26.4 После того как ключ зажигания/стартовый ключ, управляющий подачей электроэнергии в тормозное оборудование, переключен в положение «Выключено» и/или вынут, должна еще оставаться возможность приведения в действие стояночной тормозной системы, поскольку не должно произойти отключение этой системы.

5.2.1.27 Специальные дополнительные требования к рабочим тормозным системам с электрическим управлением

5.2.1.27.1 При отпущенном стояночном тормозе рабочая тормозная система должна быть способна создавать суммарную статическую тормозную силу, по меньшей мере равную тормозной силе, предписанной для испытания «Тип-0», даже в том случае, когда ключ зажигания/стартовый ключ находится в позиции «Выключено» и/или вынут. Механические ТС, официально допущенные к буксированию прицепов категорий О₃ и О₄, должны вырабатывать полный управляющий сигнал для рабочей тормозной системы прицепов. При этом в электрический привод рабочей тормозной системы должно поступать достаточное количество энергии.

5.2.1.27.2 Единичный временный отказ длительностью менее 40 мс в электрическом управляющем приводе, за исключением его энергоснабжения (например, перерыв в передаче сигнала или информационный сбой), не должен оказывать значимого влияния на эффективность рабочего торможения.

5.2.1.27.3 Водитель должен быть информирован о неисправности в электрическом управляющем приводе ¹⁾, влияющей на функционирование и эффективность систем, на которые распространяются требования настоящего стандарта, за исключением входящего в этот привод аккумулятора энергии, с помощью красного или желтого предупреждающего сигнала, требования к которому установлены в 5.2.1.29.1.1 и 5.2.1.29.1.2 в зависимости от применимости. Когда предписанная эффективность торможения не может быть далее обеспечена, водитель должен быть проинформирован о неисправностях в электрической цепи (разрыве цепи, потере контакта), как только эти неисправности возникают, включением красного предупреждающего сигнала, при этом предписанная остаточная эффективность торможения должна быть обеспечена воздействием на орган управления рабочей тормозной системы в соответствии с В.2.4 (приложение В). Эти требования не означают невыполнения установленных требований к запасному торможению.

___________

¹⁾ До тех пор, пока не согласованы единые методы испытаний, изготовитель должен представлять в соответствующий компетентный орган информацию по анализу возможных неисправностей в управляющем приводе и их последствий. Такая информация должна быть предметом обсуждения и последующего соглашения между этим органом и изготовителем.

5.2.1.27.4 На механическом ТС, электрически соединенном с прицепом через электрический управляющий тормозной привод, должно быть обеспечено четкое предупреждение водителя о неисправности, как только запас энергии в любой части рабочей тормозной системы прицепа упадет ниже критического уровня, установленного в 5.2.2.16. Аналогичное предупреждение должно быть обеспечено, когда в электрическом управляющем приводе прицепа, за исключением его аккумулятора энергии, происходит размыкание в электрической цепи длительностью более 40 мс, препятствующее достижению эффективности рабочего торможения прицепа, предписанной в 5.2.2.15.2.1. Для такого предупреждения необходимо использовать красный предупреждающий сигнал, требования к которому установлены в 5.2.1.29.2.1.

5.2.1.27.5 В случае неисправности в источнике энергии электрического управляющего привода, начавшей проявляться при нормальном уровне его запаса энергии, после двадцати последовательных полных ходов органа управления рабочей тормозной системы должен быть гарантирован весь диапазон управляющих воздействий на рабочую тормозную систему. В процессе испытания на орган управления тормозами в пределах каждой последовательной активизации в течение 20 с должно быть оказано максимальное воздействие с последующим освобождением органа управления на период 5 с. В течение описанного выше испытания должно быть подано достаточное количество энергии для обеспечения полной активизации рабочей тормозной системы. Выполнение этого требования не устраняет необходимости выполнения требований, установленных в приложении Е.

5.2.1.27.6 Если напряжение аккумуляторной батареи упало до уровня ниже предельного, установленного изготовителем, при котором предписанная эффективность рабочего торможения уже не может быть гарантирована и/или которое препятствует каждому из по меньшей мере двух независимых контуров рабочей тормозной системы достичь предписанной эффективности запасного или остаточного торможения, то должен включиться красный предупреждающий сигнал, требования к которому установлены в 5.2.1.29.1.1. После включения предупреждающего сигнала должна сохраняться возможность применения органа управления рабочей тормозной системой и обеспечения, по меньшей мере, остаточной эффективности торможения, требования к которой установлены в В.2.4 (приложение В). При этом должно быть подано достаточное количество энергии для рабочей тормозной системы. Выполнение данного требования не устраняет необходимости выполнения требований, относящихся к запасному торможению.

5.2.1.27.7 Если вспомогательное оборудование снабжается энергией из того же аккумулятора энергии, что и электрический управляющий привод, то при работе двигателя на частоте, не превышающей 80 % максимальной частоты вращения под нагрузкой, подача энергии, необходимой для достижения предписанных значений замедления, должна быть обеспечена либо подводом энергии, достаточной для предотвращения разрядки этого аккумулятора при работе всего вспомогательного оборудования под полной нагрузкой, либо автоматическим отключением заранее выбранных элементов вспомогательного оборудования при напряжении выше критического уровня, определенного в 5.2.1.27.6, с целью предотвращения дальнейшей разрядки аккумулятора. Выполнение этого требования может быть подтверждено расчетом или испытаниями. Для ТС, официально допущенных к буксированию прицепов категории О₃ или О₄, расход энергии прицепом должен быть учтен подсоединением нагрузки 400 Вт. Требования настоящего пункта не распространяются на ТС, предписанные значения замедления которых могут быть достигнуты без использования электрической энергии.

5.2.1.27.8 Если вспомогательное оборудование снабжают энергией от электрического управляющего привода, должны быть выполнены следующие требования:

5.2.1.27.8.1 В случае возникновения неисправности источника энергии при движении ТС запас энергии в аккумуляторе должен быть достаточным для активизации тормозов при воздействии на орган управления.

5.2.1.27.8.2 В случае возникновения неисправности источника энергии на неподвижном ТС с активизированной стояночной тормозной системой запас энергии в аккумуляторе должен быть достаточным для включения освещения даже при активизированных тормозах.

5.2.1.27.9 В случае неисправности электрического управляющего привода рабочей тормозной системы буксирующего ТС, оборудованного электрической управляющей магистралью в соответствии с 5.1.3.1.2 или 5.1.3.1.3, должна оставаться возможность полной активизации тормозов прицепа.

5.2.1.27.10 В случае неисправности электрического управляющего привода тормозов прицепа, соединенного с буксирующим ТС только электрической управляющей магистралью в соответствии с 5.1.3.1.3, торможение прицепа должно быть обеспечено в соответствии с 5.2.1.18.4.1. Это требование должно быть выполнено как в случае, когда на прицепе возник сигнал, требующий осуществления торможения по питающей магистрали и передающийся по цепи передачи информации, встроенной в электрическую управляющую магистраль, так и в случае длительного перерыва в передаче информации. Требования настоящего пункта не распространяются на механические ТС, не предназначенные для эксплуатации с прицепами, соединение с которыми осуществляется только по электрической управляющей магистрали в соответствии с 5.1.3.5.

5.2.1.28 Специальные требования к регулятору усилия в сцепном устройстве

5.2.1.28.1 Регулятор усилия в сцепном устройстве должен быть установлен только на буксирующее ТС.

5.2.1.28.2 Действие регулятора усилия в сцепном устройстве должно уменьшать разность динамических удельных тормозных сил буксирующего и буксируемого ТС. Функционирование регулятора усилия в сцепном устройстве должно быть проверено испытательной лабораторией. Метод выполнения проверки должен быть согласован с изготовителем, также как и метод оценки результатов. Полученные результаты должны быть представлены в отчете об испытаниях.

5.2.1.28.2.1 Регулятор усилия в сцепном устройстве может управлять удельной тормозной силой Т_М/Р_М и/или тормозными силами прицепа. Если буксирующее ТС оборудовано двумя управляющими магистралями в соответствии с 5.1.3.1.2, сигналы, поступающие от обеих магистралей, должны вызывать одинаковые регулирующие воздействия.

5.2.1.28.2.2 Регулятор усилия в сцепном устройстве не должен препятствовать использованию максимально возможного давления для осуществления торможения.

5.2.1.28.2.3 ТС должно удовлетворять требованиям соответствия диапазону нагрузок, установленным в приложении К, однако для обеспечения требований 5.2.1.28.2 допускается отклонение ТС от требований приложения К при работающем регуляторе усилия в сцепном устройстве.

5.2.1.28.2.4 Водитель должен быть проинформирован о неисправности регулятора усилия в сцепном устройстве желтым предупреждающим сигналом, соответствующим требованиям 5.2.1.29.1.2. В случае возникновения неисправности должны быть выполнены применимые к этому случаю требования приложения К.

5.2.1.28.5 Желтый предупреждающий сигнал, требования к которому установлены в 5.2.1.29.1.2, должен информировать водителя о компенсирующем действии регулятора усилия в сцепном устройстве, если эта компенсация превышает ± 1,5 бар относительно номинального требуемого значения, определяемого в 2.28.3, но не превышает значения р_m = 6,5 бар (или эквивалентного ему дискретного значения электрического сигнала). Если значение р_m превышает 6,5 бар, то предупреждение должно быть выдано в том случае, когда компенсация приводит к перемещению точки срабатывания (см. рисунки 1 и 2) за пределы диапазона совместимости нагрузок, установленного для механических ТС в приложении К.

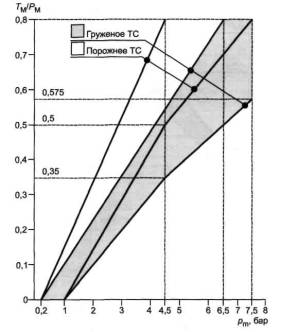

Рисунок 1 - Допустимые отклонения зависимости удельной тормозной силы тягача (Т_М/Р_М) от давления в соединительной головке р_m. (За исключением седельных тягачей.)

Рисунок 2 - Допустимые отклонения зависимости удельной тормозной силы тягача (Т_М/Р_М) от давления в соединительной головке р_m. (Для седельных тягачей.)

5.2.1.28.6 Система регулирования усилия в сцепном устройстве должна быть применена только для управления усилиями в сцепном устройстве, возникающими при действии рабочей тормозной системы тягача и прицепа. Усилия в сцепном устройстве, возникающие под действием тормозных систем длительного действия, не должны компенсироваться с помощью рабочих тормозных систем тягача или прицепа. Принято считать, что тормозные системы длительного действия не являются составными частями рабочих тормозных систем.

5.2.1.29 Общие требования к оптическим предупреждающим сигналам, предназначенным для информирования водителя о неисправностях (дефектах) конкретных заранее установленных видов в тормозном оборудовании механического ТС или, где применимо, его прицепа, приведены в 5.2.1.29.1 - 5.2.1.29.5. Применение этих сигналов в случаях, не указанных в 5.2.1.29.6, допускается только в соответствии с предписаниями настоящего стандарта.

5.2.1.29.1 Оптические предупреждающие сигналы в механических ТС должны информировать о следующих неисправностях и дефектах тормозов:

5.2.1.29.1.1 красный предупреждающий сигнал - об указанных в настоящем стандарте неисправностях в тормозных системах, препятствующих реализации полной эффективности рабочего торможения и/или нарушающих функционирование по меньшей мере одного из двух независимых контуров рабочей тормозной системы;

5.2.1.29.1.2 желтый предупреждающий сигнал, где это применимо, - о дефекте в тормозном оборудовании ТС, информация о котором передана по электрической цепи и о наличии которого не информирует красный предупреждающий сигнал по 5.2.1.29.1.1.

5.2.1.29.2 За исключением ТС категорий М₁ и N₁, в механических ТС, оборудованных электрической управляющей магистралью и/или официально допущенных к буксированию прицепов, имеющих электрический привод тормозов и и/или АБС, должен быть предусмотрен отдельный желтый предупреждающий сигнал, информирующий о дефекте в АБС и/или в электрическом тормозном приводе тормозного оборудования прицепа. Электрический сигнал о дефекте должен поступать от прицепа через штырь № 5 электрического соединителя, соответствующего [3] или [4] ¹⁾.

Во всех случаях электрический сигнал должен передаваться без существенных задержек и искажений в электрической цепи буксирующего ТС. Оптический предупреждающий сигнал не должен включаться, если буксирующее ТС соединено с прицепом при отсутствии электрической управляющей магистрали и/или электрического привода тормозов и/или АБС или же буксирующее ТС не соединено с прицепом. Описанная функция должна быть автоматической.

__________

¹⁾ Указанные соединители могут иметь как пяти-, так и семиштырьковое исполнение.

5.2.1.29.2.1 Для механического ТС, оборудованного электрической управляющей магистралью, при наличии соединения с прицепом по этой управляющей магистрали, также должен быть предусмотрен красный предупреждающий сигнал, соответствующий требованиям 5.2.1.29.1.1 и информирующий о конкретных неисправностях заранее установленных видов в тормозном оборудовании прицепа каждый раз, когда от прицепа через контур передачи данных в электрической управляющей магистрали поступает соответствующая информация. Красный предупреждающий сигнал дополняет желтый предупреждающий сигнал, требования к которому установлены в 5.2.1.29.1.2. Допускается вместо использования красного предупреждающего сигнала, требования к которому установлены в 5.2.1.29.1.1, совместно с желтым предупреждающим сигналом, упомянутым выше, оборудовать буксирующее ТС отдельным красным предупреждающим сигналом, информирующим о неисправностях заранее установленных видов в тормозном оборудовании прицепа.

5.2.1.29.3 Предупреждающие сигналы должны быть различимы в любое время суток. Водитель, находясь на своем рабочем месте, должен легко распознавать включенное и выключенное состояния предупреждающих сигналов. Неисправности элементов предупреждающих устройств не должны приводить к уменьшению эффективности тормозных систем.

5.2.1.29.4 Если не установлены иные требования, то:

5.2.1.29.4.1 водитель должен быть информирован о возникновении неисправности заранее установленного вида с помощью вышеупомянутого предупреждающего сигнала (сигналов) не позднее, чем произойдет активизация соответствующего органа управления;

5.2.1.29.4.2 предупреждающий(е) сигнал (сигналы) должен (должны) оставаться включенным в течение всего времени наличия неисправности и при нахождении ключа зажигания в положении «Включено» («ON»), и

5.2.1.29.4.3 предупреждающий сигнал должен быть включен в постоянном (немигающем) режиме.

5.2.1.29.5 Вышеуказанный предупреждающий сигнал (сигналы) должен включаться при включении электрооборудования ТС (в том числе электрических цепей тормозной системы). При неподвижном ТС тормозная система должна подтвердить отсутствие неисправностей и дефектов всех заранее установленных видов, и только после этого предупреждающий сигнал (сигналы) должен выключаться. Информация о неисправностях и дефектах заранее установленных видов, которые должны были бы активизировать предупреждающий сигнал (сигналы), указанный(е) выше, но которые не выявляются на неподвижном ТС, должна накапливаться по мере их обнаружения, и соответствующие сигналы должны предупреждать водителя о наличии указанных выше неисправностей и дефектов при пуске двигателя, а также каждый раз, когда ключ зажигания (стартовый ключ) находится в положении «Включено» («ON»), на протяжении всего времени наличия этих неисправностей (дефектов).

5.2.1.29.6 Допускается информировать о неисправностях (дефектах) не установленных заранее видов или показывать иные сведения, касающиеся тормозов и/или ходовой части механических ТС, с помощью желтых сигналов, требования к которым установлены в 5.2.1.29.1.2, при соблюдении следующих условий:

5.2.1.29.6.1 ТС неподвижно;

5.2.1.29.6.2 после того как в электрическую цепь тормозного оборудования впервые была подана электроэнергия и сигнал показал, что при выполнении процедур, описанных в 5.2.1.29.5, не было идентифицировано наличие каких-либо неисправностей заранее установленных видов, и

5.2.1.29.6.3 информация о неисправностях заранее не установленных видов и иная информация отображается только посредством мигания предупреждающего сигнала. Однако предупреждающий сигнал должен выключиться до момента, когда скорость ТС впервые превысит 10 км/ч.

5.2.1.30 Выработка сигнального импульса для включения ламп сигналов торможения (стоп-сигналов)

5.2.1.30.1 Активизация водителем рабочей тормозной системы должна приводить к выработке сигнального импульса, который будет использован для включения ламп сигналов торможения.

5.2.1.30.2 Выработка сигнального импульса, связанного с работой тормозных систем длительного действия

5.2.1.30.2.1 Допускается выработка сигнального импульса, связанного с активизацией тормозной системы длительного действия, кроме случая, когда замедление происходит только вследствие торможения двигателем.

5.2.1.30.3 Активизация рабочей тормозной системы с помощью «торможения, управляемого автоматически» (см. 2.29) должна приводить к выработке указанного выше сигнального импульса. Однако если осуществляемое замедление не превышает 0,7 м/с² при скорости ТС более 50 км/ч, этот сигнальный импульс может быть отключен ¹⁾.

__________

¹⁾ Соответствие настоящему требованию должно быть подтверждено изготовителем.

5.2.1.30.4 Активизация части рабочей тормозной системы с помощью «выборочного торможения» (см. 2.30) не должна приводить к выработке сигнального импульса ²⁾.

__________

²⁾ В процессе «выборочного торможения» режим торможения может преобразоваться в «торможение, управляемое автоматически».

5.2.1.30.5 Если ТС оборудовано электрической управляющей магистралью, сигнальный импульс должен вырабатываться буксирующим ТС, когда от прицепа по электрической управляющей магистрали получено сообщение «Включить сигналы торможения» ³⁾.

___________

³⁾ Настоящее требование не должно быть применено, пока в [2] не будет внесено изменение, описывающее сообщение «Включить сигналы торможения».

5.2.1.30.6 Электрические рекуперативные тормозные системы, создающие замедляющую силу при освобождении педали газа, не должны вырабатывать сигнальный импульс.

5.2.1.31 Если ТС оборудовано устройствами, информирующими об аварийном торможении, то активизация и прекращение действия сигнала аварийного торможения должны отвечать следующим требованиям:

5.2.1.31.1 Сигнал должен активизироваться при значениях замедления, вызванного воздействием рабочей тормозной системы, не менее:

- для ТС категорий М₁ и N₁              - 6 м/с²;

- для ТС категорий М₂, М₃, N₂ и N₃ - 4 м/с².

Для всех ТС сигнал должен прекращать свое действие не позднее момента падения замедления ниже 2,5 м/с².

5.2.1.31.2 Допускается также выполнение следующих условий:

а) при активизации рабочей тормозной системы на порожнем ТС с отсоединенным двигателем в испытании «Тип-0» (см. приложение В) сигнал аварийного торможения должен активизироваться при значениях замедления, не менее:

- для ТС категорий М₁ и N₁              - 6 м/с²;

- для ТС категорий М₂, М₃, N₂ и N₃ - 4 м/с².

(При этом для всех ТС сигнал должен прекращать свое действие не позднее момента падения замедления ниже 2,5 м/с².) или

б) при активизации рабочей тормозной системы, когда ТС движется со скоростью свыше 50 км/ч и АБС работает по полному циклу в соответствии с Н.2 (приложение Н).

Сигнал должен прекращать свое действие, после того как ABC перестает работать по полному циклу.

5.2.2 Транспортные средства категории О

5.2.2.1 Прицепы категории О₁ допускается не оборудовать рабочей тормозной системой, однако если на прицеп этой категории установлена рабочая тормозная система, он должен удовлетворять тем же требованиям, что и прицеп категории О₂.

5.2.2.2 Прицепы категории О₂ должны иметь рабочую тормозную систему неразделенного, полуразделенного или инерционного типа. Тормозную систему инерционного типа допускается устанавливать только на прицепы с центральной осью. Однако допускается применение электрических тормозных систем, соответствующих требованиям приложения П.

5.2.2.3 Прицепы категорий О₃ и О₄ должны иметь рабочую тормозную систему неразделенного или полуразделенного типа.

5.2.2.4 Рабочая тормозная система должна:

5.2.2.4.1 действовать на все колеса ТС;

5.2.2.4.2 распределять свое действие соответствующим образом по осям ТС;

5.2.2.4.3 иметь по меньшей мере в одном резервуаре сжатого воздуха устройство для дренажа и осушения, расположенное в легкодоступном месте.

5.2.2.5 Действие рабочей тормозной системы должно быть распределено по колесам каждой оси ТС симметрично относительно продольной плоскости симметрии ТС. Наличие устройств компенсации тормозных сил и таких систем, как АБС, которые могут нарушить симметрию распределения действия рабочей тормозной системы, должно быть декларировано.

5.2.2.5.1 Водитель должен быть проинформирован желтым предупреждающим сигналом, требования к которому установлены в 5.2.1.29.2, о том, что в тормозной системе имеется износ или неисправность, компенсируемая с помощью электрического управляющего привода. Это требование должно быть выполнено при всех условиях нагружения, если отклонения, которые необходимо компенсировать, превышают следующие предельные значения:

5.2.2.5.1.1 для компенсации разности давлений в тормозных приводах левой и правой сторон на каждой оси:

а) 25 % наибольшего значения давления при замедлении ТС не менее 2 м/с²;

б) значение, соответствующее 25 % значения давления для замедления, равного 2 м/с², при замедлении менее 2 м/с²;

5.2.2.5.1.2 для индивидуальной компенсации давления на каждой оси:

а) более 50 % номинального значения при замедлении ТС не менее 2 м/с²;

б) значение, соответствующее 50 % номинального значения для замедления, равного 2 м/с², при замедлении менее 2 м/с².

5.2.2.5.2 Компенсация, установленная выше, допускается только при условии, что первичное приведение в действие тормозов имеет место при скоростях ТС, превышающих 10 км/ч.

5.2.2.6 Неисправности в электрическом тормозном приводе не должны вызывать торможение ТС, если это противоречит намерениям водителя.

5.2.2.7 Рабочие поверхности тормозов, действие которых необходимо для обеспечения предписанной эффективности торможения, должны быть постоянно связаны с колесами или непосредственно, или через элементы, не подверженные разрушению.

5.2.2.8 Износ тормозов должен быть легко устранимым с помощью системы ручной или автоматической регулировки. При этом орган управления и элементы тормозного привода должны сохранять возможность перемещения и, если необходимо, должны быть предусмотрены соответствующие компенсирующие устройства, позволяющие, когда тормоза нагреваются или когда тормозные накладки достигают определенной степени износа, обеспечить эффективное торможение без возникновения необходимости немедленной регулировки.

5.2.2.8.1 Регулировка, компенсирующая износ рабочих тормозов, должна осуществляться автоматически. Однако установка устройств автоматической регулировки тормозов не является обязательной для ТС категорий О₁ и О₂.

Тормоза, оборудованные устройствами их автоматической регулировки должны после следующих друг за другом циклов нагрева и охлаждения обеспечивать свободное качение ТС, как определено в В. 1.7.3 (приложение В) за пунктами, устанавливающими требования к испытаниям «Тип-I» или «Тип-III».

5.2.2.8.1.1 Для прицепов категории О₄ требования 5.2.2.8.1 следует считать выполненными, если удовлетворены требования В.1.7.3.

5.2.2.8.1.2 Для прицепов категорий О₂ и О₃ требования 5.2.2.8.1 следует считать выполненными, если удовлетворены требования В.1.7.3 ¹⁾.

___________

¹⁾ До принятия единых технических положений, позволяющих объективно оценить функционирование устройства автоматической регулировки тормозов, требование свободного качения ТС следует считать выполненным, если это свободное качение имеет место при всех испытаниях тормозов, предписанных для соответствующего прицепа.

5.2.2.8.2 Проверка на износ фрикционных элементов рабочего тормоза

5.2.2.8.2.1 Должен быть обеспечен легкий доступ к рабочему тормозу для проверки на износ тормозных накладок снаружи ТС или со стороны дорожного полотна, например через предусмотренные конструкцией отверстия или какие-либо другие устройства с использованием исключительно инструментов и приспособлений, входящих в штатную комплектацию ТС.

5.2.2.8.2.2 Оценку степени износа рабочих поверхностей тормозных дисков и барабанов допускается проводить только непосредственным измерением рабочих элементов, для чего может потребоваться частичная разборка. Поэтому для проведения испытаний на соответствие настоящему стандарту изготовитель ТС должен:

а) определить метод оценки износа рабочих поверхностей дисков и барабанов, включая степень требуемого демонтажа, а также необходимые для этого инструменты и процедуры;

б) подготовить информацию о максимально допустимом износе, при достижении которого необходима замена этих элементов.

Эта информация должна быть свободно доступна, например в инструкции по эксплуатации или на электронном носителе.

5.2.2.9 Тормозные системы должны быть такими, чтобы при разъединении сцепного устройства во время движения прицеп автоматически затормаживался до полной остановки. Однако это требование не распространяется на прицепы, максимальная масса которых не превышает 1,5 т, при условии, что прицепы оборудованы в дополнение к основному сцепному устройству запасным соединительным приспособлением (цепью, проволочным тросом и т.п.), предотвращающим в случае разъединения основного сцепного устройства контакт дышла с дорожным полотном и обеспечивающим некоторое остаточное управляющее воздействие на прицеп.

5.2.2.10 На любом прицепе, который оборудован рабочей тормозной системой, должно также быть обеспечено стояночное торможение даже в случае отсоединения прицепа от буксирующего ТС. Стояночное тормозное устройство должно предусматривать возможность его активизации лицом, стоящим на опорной поверхности, однако если прицеп используют для перевозки людей, это устройство должно обеспечивать его активизацию изнутри прицепа.

5.2.2.11 Если прицеп комплектуют устройством, позволяющим перекрывать активизацию сжатым воздухом тормозной системы иной, чем стояночная тормозная система, эта иная система должна быть сконструирована так, чтобы она возвращалась в неактивизированное положение не позднее момента восстановления подачи сжатого воздуха к тормозной системе прицепа.

5.2.2.12 Прицепы категорий О₃ и О₄ должны удовлетворять требованиям 5.2.1.18.4.2. В управляющей магистрали за соединительной головкой (по направлению потока) необходимо установить легкодоступный контрольный штуцер.

5.2.2.12.1 Если прицепы оборудованы электрической управляющей магистралью, соединенной с электрической управляющей магистралью буксирующего ТС, автоматическое торможение в соответствии с 5.2.1.18.4.2 не реализуется, пока давления в резервуарах сжатого воздуха прицепа достаточно для обеспечения эффективности торможения, предписанной В.3.3 (приложение В).

5.2.2.13 Прицепы категории О₃ должны быть оборудованы АБС в соответствии с требованиями приложения Н. Прицепы категории О₄ должны быть оборудованы АБС в соответствии с требованиями приложения Н, предназначенными для категории А.

5.2.2.14 Если вспомогательное оборудование получает энергию из рабочей тормозной системы, рабочая тормозная система должна быть защищена от потерь энергии. При этом сумма тормозных сил на наружных поверхностях колес должна составлять не менее 80 % значения, предписанного для соответствующего прицепа в В.3.1.2.1 (приложение В). Это требование должно быть удовлетворено в следующих условиях эксплуатации:

- при работе вспомогательного оборудования и

- в случае разрыва магистралей, подсоединяющих вспомогательное оборудование, или утечки из них, если только эти неисправности не воздействуют на сигнал управления, упомянутый в К.6 (приложение К). В последнем случае должны быть выполнены требования к тормозной эффективности, установленные в К.6.

5.2.2.14.1 Установленные выше требования считают выполненными, если давление в аккумуляторе(ах) энергии рабочей тормозной системы поддерживается на уровне не менее 80 % требуемого давления в управляющей магистрали или эквивалентного ему дискретного значения электрического сигнала в соответствии с В.3.1.2.2 (приложение В).

5.2.2.15 Специальные дополнительные требования для рабочих тормозных систем с электрическим управляющим приводом

5.2.2.15.1 В случае возникновения единичной временной неисправности в электрическом управляющем приводе продолжительностью менее 40 мс (например, прерывания передачи сигнала или искажения передаваемой информации), исключая неисправность в его энергоснабжении, эта неисправность не должна снижать эффективность рабочей тормозной системы.

5.2.2.15.2 При возникновения неисправности в электрическом управляющем приводе (например, разрыва, потери контакта) должно сохраняться не менее 30 % эффективности рабочей тормозной системы, предписанной для соответствующего прицепа. Для прицепов, соединенных с буксирующим ТС только электрической управляющей магистралью в соответствии с 5.1.3.1.3 и удовлетворяющих требованиям 5.2.1.18.4.2 при эффективности торможения, предписанной В.3.3 (приложение В), в случае, когда эффективность торможения прицепа, превышающая 30 % предписанной эффективности торможения, не может быть далее обеспечена, достаточно выполнения требований 5.2.1.27.10. Выполнение этих требований инициируется либо передачей по цепи передачи информации электрической управляющей магистрали сигнала «Торможение по питающей магистрали», либо полным отсутствием передачи информации по этой цепи.

5.2.2.15.2.1 Водитель должен быть информирован о неисправности в электрическом управляющем приводе прицепа, исключая его аккумулятор энергии, влияющей на функционирование и эффективность систем, на которые распространяется настоящий стандарт, и о неисправностях в подаче энергии через электрический соединитель, соответствующий [3] или [4] ¹⁾, с помощью отдельного предупреждающего сигнала, требования к которому установлены в 5.2.1.29.2. Сигнал на включение предупреждающего сигнала должен передаваться через штырь № 5 электрического соединителя, соответствующего [3] или [4]^{1), 2)}.

______________

¹⁾ Этот соединитель может быть применен как в пяти-, так и семиштырьковой модификации.

²⁾ До тех пор, пока не согласованы единые методы испытаний, изготовитель должен представлять в соответствующий компетентный орган информацию, относящуюся к анализу возможных неисправностей в управляющем приводе и их последствий. Эта информация должна быть предметом обсуждения и последующего соглашения между компетентным органом и изготовителем.

Кроме того, прицепы, оборудованные электрической управляющей магистралью, соединенной с буксирующим ТС, оборудованным аналогичной электрической управляющей магистралью, должны передавать информацию о неисправностях, соответствующую 5.2.1.29.2.1 и активизирующую красный предупреждающий сигнал. Эта информация должна передаваться через цепь передачи информации электрической управляющей магистрали в случае невозможности дальнейшего обеспечения предписанной эффективности рабочих тормозов прицепа.

5.2.2.16 Если значение находящейся в аккумуляторе(ах) энергии в любой части рабочей тормозной системы прицепа, оборудованного электрической управляющей магистралью, соединенной с электрической управляющей магистралью буксирующего ТС, уменьшается до значения, определяемого в 5.2.2.16.1, водитель буксирующего ТС должен быть предупрежден об этом. Предупреждение может быть осуществлено с помощью красного предупреждающего сигнала, требования к которому установлены в 5.2.1.29.2.1, и прицеп должен передавать соответствующую информацию через цепь передачи информации электрической управляющей магистрали. Отдельный желтый предупреждающий сигнал, требования к которому установлены в 5.2.1.29.2, также должен активизироваться через штырь № 5 электрического соединителя, соответствующего [3] или [4] ¹⁾, чтобы информировать водителя об уменьшении энергии на прицепе.

__________

¹⁾ Этот соединитель может быть применен как в пяти-, так и семиштырьковой модификации.

5.2.2.16.1 Нижний предел уменьшения энергии, о котором упомянуто в 5.2.2.16, должен быть установлен таким, чтобы без подзарядки аккумулятора энергии и безотносительно к загрузке прицепа уже невозможно было бы при пятом воздействии на орган управления рабочими тормозами после четырех полных воздействий обеспечить торможение с эффективностью, составляющей не менее 50 % предписанной эффективности рабочей тормозной системы соответствующего прицепа.

5.2.2.17 Прицепы, оборудованные электрической управляющей магистралью, и прицепы категорий О₂ и О₃, оборудованные АБС, должны быть укомплектованы специальным электрическим соединителем для тормозной системы и/или АБС, соответствующим [3] и [4]^{1), 2)}. Предупреждающие сигналы, подачу которых со стороны прицепа требует настоящий стандарт, должны активизироваться через упомянутый выше электрический соединитель. Требования, предъявляемые к прицепам в отношении передачи сигналов о возникших неисправностях, должны соответствовать 5.2.1.29.4, 5.2.1.29.5 и 5.2.1.29.6.

_____________

¹⁾ Этот соединитель может быть применен как в пяти-, так и семиштырьковой модификации.

²⁾ Требования [3] и [4] к электропроводке прицепа, не предназначенной для передачи электрических управляющих сигналов, могут быть снижены, если прицеп укомплектован собственным независимым предохранителем. Предельный ток, на который рассчитан предохранитель, должен быть таким, чтобы не превышать аналогичный параметр электропроводки.

Прицепы, оборудованные соединителем, соответствующим [3] и [4], указанные выше, должны иметь нестираемую маркировку, информирующую о функциональных возможностях тормозной системы при замкнутом и разомкнутом состояниях соединителя. Эта маркировка должна быть расположена так, чтобы ее было видно при приведении в замкнутое состояние соединительных устройств пневматических и электрических магистралей.

5.2.2.17.1 Прицепы, в которых используют выборочное торможение как средство обеспечения устойчивости ТС, должны в случае неисправности в электрическом управляющем приводе системы обеспечения устойчивости информировать об этой неисправности с помощью отдельного желтого предупреждающего сигнала, требования к которому установлены в 5.2.1.29.2. Электрический сигнал, активизирующий этот предупреждающий сигнал, должен передаваться через штырь № 5 соединителя, соответствующего [3] и [4].

Примечание - Это требование необходимо будет вновь рассмотреть при последующих изменениях настоящего стандарта, учитывающих:

а) намеченное изменение международных стандартов [1] и [2], касающееся электрического сигнала, информирующего о неисправности в электрическом управляющем приводе системы управления устойчивостью прицепа, и

б) появление в обычной эксплуатации ТС, оборудованных в соответствии с этими международными стандартами.

5.2.2.17.2 Допускается подсоединение тормозной системы к источнику электроэнергии в дополнение к источнику, подсоединенному через упомянутый выше соединитель, соответствующий [3] или [4]. Однако подсоединение дополнительного источника энергии возможно только при выполнении следующих условий:

- во всех случаях источник энергии для тормозной системы, подсоединенный через соединитель, соответствующий [3] или [4], должен быть основным по отношению к любому дополнительно подсоединенному источнику. Дополнительный источник энергии предназначается для дублирования основного источника в случае его отказа;

- подсоединение дополнительного источника не должно оказывать неблагоприятное воздействие на тормозную систему как при работе в нормальном режиме, так и при возникновении неисправности;

- в случае отказа источника энергии, подсоединенного через соединитель, соответствующий [3] и [4], энергия, поглощаемая тормозной системой, не должна превосходить максимально возможную энергию от дополнительного источника;

- не допускается применение предупреждающего устройства для сигнализации о возникновении отказа в тормозной системе прицепа в случае снабжения тормозной системы энергией из дополнительного источника;

- при наличии дополнительного источника энергии должна быть обеспечена проверка работы тормозной системы от этого источника;

- если возникла неисправность в передаче электрической энергии через соединитель, соответствующий [3] и [4], требования 5.2.2.15.2.1 и Н.4.1 (приложение Н), относящиеся к сигналу о неисправности, должны быть выполнены и в случае работы тормозной системы от дополнительного источника энергии.

5.2.2.18 Если энергия, передаваемая через соединитель, соответствующий [3] и [4], используется для выполнения функций, определенных в 5.1.3.6, тормозная система должна обладать приоритетом и быть защищена от внешних перегрузок. Такая защита должна быть функцией тормозной системы.

5.2.2.19 В случае неисправности в одной из управляющих магистралей, соединяющих два ТС, оборудованных в соответствии с 5.1.3.1.2, прицеп должен переключиться на неповрежденную управляющую магистраль, чтобы автоматически обеспечить тормозную эффективность, предписанную для прицепа в В.3.1 (приложение В).

5.2.2.20 Если значение напряжения в электрической цепи прицепа падает ниже значения, указанного изготовителем, при котором предписанная эффективность рабочей тормозной системы не может далее быть обеспечена, должен включиться отдельный оптический желтый предупреждающий сигнал, требования к которому установлены в 5.2.1.29.2. Соответствующий электрический сигнал должен проходить через штырь № 5 соединителя, соответствующего [3] и [4]¹⁾. Кроме того, прицепы, оборудованные электрической управляющей магистралью, соединенной с электрической управляющей магистралью буксирующего ТС, должны передавать информацию о неисправности для активизации красного предупреждающего сигнала, требования к которому установлены в 5.2.1.29.2.1. Эта информация должна передаваться по цепи передачи информации электрической управляющей магистрали.

__________

¹⁾ Этот соединитель может быть применен как в пяти-, так и семиштырьковой модификации.

5.2.2.21 Активизация рабочей тормозной системы

5.2.2.21.1 Если ТС оборудовано электрической управляющей магистралью, сообщение «Включить сигналы торможения» должно быть передано по электрической управляющей магистрали, когда тормозная система прицепа приводится в действие посредством «торможения, управляемого автоматически», активизируемого самим прицепом. Однако если возникающее замедление не превышает 0,7 м/с² при скорости ТС более 50 км/ч, этот сигнальный импульс может быть отключен ^{2), 3)}.

____________

²⁾ Соответствие настоящему требованию должно быть подтверждено изготовителем.

³⁾ Настоящее требование не должно быть применено, пока в [2] не будет внесено изменение, описывающее сообщение «Включить сигналы торможения».

5.2.2.21.2 Если прицеп оборудован электрической управляющей магистралью, сообщение «Включить сигналы торможения» не должно передаваться от прицепа по электрической управляющей магистрали в процессе «выборочного торможения», активизируемого самим прицепом ^{4), 5)}.

_____________

⁴⁾ В процессе «выборочного торможения» режим торможения может преобразоваться в «торможение, управляемое автоматически».

⁵⁾ Настоящее требование не должно быть применено, пока в [2] не будет внесено изменение, описывающее сообщение «Включить сигналы торможения», и его содержание не будет введено в настоящий стандарт.

6 Испытания

Требования к испытаниям тормозов ТС, которые должны быть проведены, и требования к функционированию тормозов, выполнение которых необходимо для подтверждения соответствия настоящему стандарту, установлены в приложении В.

7 Изменение типа транспортного средства или типа тормозной системы, выдержавших испытания на соответствие настоящему стандарту, и расширение области распространения

7.1 Каждое изменение типа ТС или его тормозного оборудования в отношении характеристик, перечисленных в приложении Б, должно быть доведено до сведения испытательной лаборатории, выдавшей протокол испытаний на соответствие настоящему стандарту. Эта лаборатория может:

7.1.1 или прийти к заключению, что внесенные изменения не будут иметь значимых отрицательных последствий и измененный тип ТС будет удовлетворять требованиям, предъявляемым к данному типу ТС;

7.1.2 или провести дополнительные испытания.

Приложение А
(обязательное)

Тормозное оборудование, устройства, методы и условия, на которые не распространяется настоящий стандарт

А.1 Настоящий стандарт не распространяется на метод измерения времени реакции тормозов иных, чем пневматические тормоза.

Приложение Б
(рекомендуемое)

Форма приложения к протоколу испытаний
транспортного средства в отношении торможения

К протоколу испытаний №_______________

от _______________

Всего страниц____________

Приложение В
(обязательное)

Тормозные испытания и эффективность тормозных систем

В.1 Тормозные испытания

В.1.1 Общие положения

В.1.1.1 Эффективность тормозных систем определяют измерением тормозного пути и соотнесением его с начальной скоростью ТС и/или измерением среднего значения предельного замедления в процессе испытания.

В.1.1.2 Тормозной путь определяют как расстояние, которое проходит ТС с момента, когда водитель начинает воздействовать на орган управления тормозной системы, до момента остановки ТС. Начальная скорость - это скорость ТС в момент, когда водитель начинает воздействовать на орган управления тормозной системы. Начальная скорость должна составлять не менее 98 % скорости, предписанной для данного испытания.

Среднее значение предельного замедления d_m рассчитывают как замедление, осредненное в интервале скоростей от v_b до v_e, м/с², по формуле

где v₀ - начальная скорость ТС, км/ч;

v_b = 0,8 v₀, км/ч;

v_e = 0,1 v₀, км/ч;

s_b - расстояние, проходимое ТС в интервале от v₀ до v_b, м;

s_e - расстояние, проходимое ТС в интервале от v₀ до v_e, м.

Скорости и расстояния определяют с помощью инструментов, обеспечивающих точность ± 1 % при предписанной для испытания скорости ТС. Среднее предельное замедление допускается определять методом иным, чем метод, связанный с измерением скоростей и расстояний. В этом случае точность среднего предельного замедления должна составлять ± 3 %.

В.1.2 Эффективность торможения любого ТС должна быть измерена в процессе дорожных испытаний при соблюдении следующих условий:

В.1.2.1 Характеристики массы ТС должны соответствовать предписанным для каждого типа испытаний и быть указаны в отчете.

В.1.2.2 Испытания должны быть проведены на скоростях, предписанных для каждого типа испытаний. Если максимальная конструктивная скорость ТС меньше, чем скорость, предписанная для данного испытания, испытание должно быть проведено на максимальной скорости ТС.

В.1.2.3 В процессе испытания усилие, приложенное к органу управления тормозной системой для обеспечения предписанной эффективности торможения, не должно превышать максимального усилия, установленного для категории ТС, к которой принадлежит испытуемое ТС.

В.1.2.4 Дорожное покрытие должно обеспечивать хорошее сцепление, если в соответствующих приложениях к настоящему стандарту не обусловлены специальные требования.

В.1.2.5 Испытания должны быть проведены при отсутствии ветра, воздействие которого может повлиять на результаты испытаний.

В.1.2.6 Перед началом испытаний шины должны быть холодными и иметь внутреннее давление, предписанное для шин при данной нагрузке и неподвижном ТС.

В.1.2.7 Предписанная эффективность торможения должна быть обеспечена при отсутствии блокировки колес, отклонения ТС от заданного курса и повышенной вибрации¹⁾.

______________

¹⁾ Блокировка колес допускается, если она особо обусловлена.

В.1.2.8 Для ТС, приводимых в движение, полностью или частично, электродвигателем (или электродвигателями), постоянно соединенным с колесами, все испытания должны быть проведены с подсоединенным электродвигателем (электродвигателями).

В.1.2.9 Для ТС, описанных в В.1.2.8, снабженных электрической рекуперативной системой категории А, испытания, выявляющие поведение ТС и описанные в В.1.4.3.1, должны быть проведены на поверхности, имеющей пониженный коэффициент сцепления [см. Н.5.2.2 (приложение Н)].

В.1.2.9.1 Кроме того, для ТС, снабженных электрической рекуперативной тормозной системой категории А, переходный режим при переключении передач или сбросе тяги не должен влиять на поведение ТС в условиях испытаний по В.1.2.9.

В.1.2.10 В процессе испытаний в соответствии с В.1.2.9 и В.1.2.9.1 блокировка колес не допускается. Однако допускается коррекция рулем при условии, что поворот рулевого колеса не превышает 120° в течение первых 2 с и не превышает 240° в целом.

В.1.2.11 В случае ТС с электрическим приводом рабочих тормозов, работающим от тяговых аккумуляторных батарей (или от вспомогательной батареи), которые получают энергию только от внешнего зарядного устройства, эти батареи должны в процессе испытания тормозной эффективности иметь средний запас электроэнергии, не более чем на 5 % превышающий уровень, при котором в соответствии с требованиями 5.2.1.27.6 должен активизироваться предупреждающий сигнал об отказе тормозов.

Если предупреждающий сигнал активизируется, допускается определенная подзарядка батарей в процессе испытания для поддерживания их заряда на требуемом уровне.

В.1.3 Поведение транспортного средства в процессе торможения

В.1.3.1 В тормозных испытаниях, особенно если их проводят на высоких скоростях, должны быть проверены основные особенности поведения ТС в процессе торможения.

В.1.3.2 Поведение транспортного средства в процессе торможения на дороге с пониженным коэффициентом сцепления

Поведение ТС категорий M₁ M₂, M₃, N₁, N₂, N₃, О₂, О₃ и О₄ на дороге с пониженным коэффициентом сцепления должно соответствовать требованиям приложения К и/или приложения П.

В.1.3.2.1 Если тормозная система соответствует требованиям 5.2.1.7.2, когда торможение определенной оси (или осей) осуществляется тормозным моментом, состоящим более чем из одного составляющего момента, и каждый составляющий момент может изменяться по отношению к остальным, ТС должно удовлетворять требованиям приложения К или П при всех соотношениях тормозных моментов, которые могут иметь место при заданной стратегии торможения¹⁾.

____________

¹⁾ Изготовитель должен представить испытательной лаборатории комплект графиков торможения, допускаемых примененной стратегией автоматического управления.

В.1.4 Испытание «Тип-0» (обычное испытание эффективности тормозной системы при «холодных» тормозах)

В.1.4.1 Общие требования

В.1.4.1.1 Тормоза должны быть холодными. Тормоза считают холодными, если температура, измеренная на тормозном диске или на внешней поверхности тормозного барабана, менее 100 °С.

В.1.4.1.2 Испытание должно быть проведено в следующих условиях:

В.1.4.1.2.1 ТС должно быть в груженом состоянии, при этом распределение массы по осям должно соответствовать указаниям изготовителя. Если предусмотрено испытание при различных значениях вертикальных нагрузок на оси, распределение максимальной массы по осям должно быть таким, чтобы нагрузка на каждую ось была пропорциональна максимально допустимой нагрузке на соответствующую ось. Для тягачей, предназначенных для буксирования полуприцепов, нагрузка может быть приложена приблизительно на середине расстояния между шкворнем полуприцепа при упомянутых выше условиях нагружения и задней осью (осью качения задней тележки).

В.1.4.1.2.2 Каждое испытание должно быть повторено на порожнем ТС. В случае механического ТС на нем помимо водителя допускается присутствие на переднем сиденье второго лица, ответственного за регистрацию результатов испытания;

для тягача, предназначенного для буксирования полуприцепа, испытания при отсутствии нагрузки следует выполнять на одиночном ТС, включающем в себя массу сцепного устройства тягача (седла); следует включить также массу запасного колеса, если оно входит в стандартную комплектацию ТС;

на ТС, представляющее собой шасси с кабиной, допускается устанавливать дополнительную массу, чтобы создать массу конструкции, не превышающую минимальную массу, декларируемую изготовителем в соответствии с приложением Б;

для ТС, оборудованных электрической рекуперативной тормозной системой, требования к тормозам устанавливают в зависимости от категории установленной тормозной системы:

- для категории А - любой отдельный орган управления электрическим рекуперативным торможением не должен быть использован в процессе испытания «Тип-0»;

- для категории В - составляющая тормозная сила, возникающая в результате действия электрической рекуперативной тормозной системы, не должна превышать минимальный уровень, гарантируемый конструкцией системы.

Это требование считают выполненным, если аккумуляторные батареи имеют один из перечисленных ниже уровней заряда, которые определяют²⁾ методом, описанным в дополнении 1 к настоящему приложению:

___________

²⁾ По согласованию с испытательной лабораторией оценку уровня заряда не проводят для ТС, имеющих источник энергии для заряда тяговых батарей и средства регулирования уровня их заряда.

- максимальный уровень заряда, рекомендованный изготовителем в технической документации на ТС, или

- уровень, составляющий не менее 95 % уровня полного заряда, если изготовитель не предоставил соответствующих рекомендаций, или

- максимальный уровень, обеспечиваемый автоматическим управлением зарядкой аккумуляторных батарей на ТС.

В.1.4.1.2.3 Предписанные пределы минимальной эффективности торможения для испытаний порожнего и груженого ТС должны соответствовать указанным ниже значениям для каждой категории ТС; при этом ТС должно соответствовать предписанным значениям как тормозного пути, так и среднего предельного замедления для категории, к которой относится ТС, однако нет необходимости непосредственно измерять оба параметра.

В.1.4.1.2.4 Дорожная поверхность должна быть горизонтальной.

В.1.4.2 Испытания «Тип-0» с отсоединенным двигателем

Испытания должны быть выполнены на скорости, предписанной для той категории, к которой относится ТС, причем значения параметров, имеющих отношение к этим испытаниям, устанавливают с определенными допусками. В испытаниях должна быть достигнута минимальная эффективность торможения, предписанная для ТС соответствующей категории.

В.1.4.3 Испытания «Тип-0» с подсоединенным двигателем

В.1.4.3.1 Испытания должны быть выполнены на различных скоростях, минимальная скорость должна быть равна 30 % максимальной скорости ТС, а максимальная - 80 % этой скорости. Если ТС оборудовано ограничителем скорости, максимальную скорость, допускаемую этим ограничителем, принимают как максимальную скорость ТС. Должны быть измерены параметры, характеризующие реальную максимальную эффективность торможения, и в отчет об испытаниях должна быть внесена запись о поведении ТС в процессе торможения. Тягачи для буксирования полуприцепов, несущие нагрузку, имитирующую эффект воздействия груженого полуприцепа, не должны быть испытаны на скоростях, превышающих 80 км/ч.

В.1.4.3.2 Дальнейшие испытания должны быть выполнены с подсоединенным двигателем и при начальной скорости, предписанной для категории, к которой принадлежит ТС. В испытаниях должна быть достигнута минимальная эффективность торможения, предписанная для ТС каждой категории. Тягачи для буксирования полуприцепов, несущие нагрузку, имитирующую эффект воздействия груженого полуприцепа, не должны быть испытаны на скоростях, превышающих 80 км/ч.

В.1.4.4 Испытания «Тип-0» для транспортных средств категории О, оборудованных пневматическими тормозами

В.1.4.4.1 Тормозная эффективность прицепа может быть рассчитана или исходя из удельной тормозной силы комбинации буксирующего ТС и прицепа и измеренного усилия в сцепном устройстве, или, в определенных случаях, исходя из удельной тормозной силы комбинации буксирующего ТС и прицепа, при том что торможение осуществляется только прицепом. В процессе тормозных испытаний двигатель буксирующего ТС должен быть отсоединен от трансмиссии.

В случае, когда торможение осуществляется только прицепом, эффективность торможения с целью учесть влияние на торможение дополнительной массы оценивают по среднему значению предельного замедления.

В.1.4.4.2 За исключением случаев, указанных в В.1.4.4.3 и В.1.4.4.4, для определения удельной тормозной силы прицепа необходимо измерить удельную тормозную силу комбинации буксирующего ТС и прицепа и усилие в сцепном устройстве. Буксирующее ТС должно соответствовать требованиям к соотношению между Т_М/Р_М и давлением р_m, установленному в приложении К. Удельную тормозную силу прицепа рассчитывают по формуле

где z_R - удельная тормозная сила прицепа;

z_R+M - удельная тормозная сила комбинации буксирующего ТС и прицепа;

D - усилие в сцепном устройстве (растягивающее усилие - плюс D, сжимающее усилие - минус D);

P_R - суммарная вертикальная статическая реакция дорожного полотна на колеса прицепа (см. приложение К).

В.1.4.4.3 Если прицеп (за исключением полуприцепа) имеет неразделенную или полуразделенную тормозную систему, где давление в тормозных камерах не изменяется в процессе торможения, несмотря на изменяющуюся динамическую нагрузку на ось, то допускается торможение одиночного прицепа. Допускается также торможение одиночного полуприцепа.

Удельную тормозную силу прицепа рассчитывают по формуле

где R - коэффициент сопротивления качению (R = 0,01);

Р_М - суммарная вертикальная статическая реакция дорожной поверхности на колеса буксирующего ТС (см. приложение К).

В.1.4.4.4 Допускается рассчитывать удельную тормозную силу прицепа исходя из параметров торможения одиночного прицепа. В этом случае давление в тормозной системе должно быть такое же, как и измеренное в тормозных камерах в процессе торможения комбинации ТС.

В.1.5 Испытание «Тип-I» (испытание уменьшения эффективности торможения)

В.1.5.1 Многократное торможение

В.1.5.1.1 Рабочие тормозные системы всех механических ТС должны быть испытаны на соответствие предписанной эффективности торможения после определенного числа циклов торможения (циклов активизации и освобождения тормозов) груженого ТС в условиях, установленных в следующей таблице.

Таблица

В.1.5.1.2 Если характеристики ТС не позволяют обеспечить длительность одного цикла торможения, равную Δt, допускается увеличить эту длительность. В любом случае к каждому циклу, содержащему отрезок времени, необходимый для торможения и последующего разгона ТС, допускается добавлять 10 с для стабилизации скорости v₁.

В.1.5.1.3 В этом испытании сила, приложенная к органу управления, должна быть отрегулирована так, чтобы обеспечить среднее значение предельного замедления, равное 3 м/с² при первой активизации тормозов; эта сила должна оставаться неизменной при последующих активизациях тормозов.

В.1.5.1.4 В процессе активизации тормозов должна быть постоянно включена высшая передача (за исключением повышающей передачи и других подобных устройств).

В.1.5.1.5 Для восстановления начальной скорости v₁, после торможения необходимо использовать коробку передач таким образом, чтобы эта скорость была достигнута за возможно более короткое время (т.е. с максимальным ускорением, обеспечиваемым двигателем и коробкой передач).

В.1.5.1.6 Для ТС, не обладающих достаточной автономией для выполнения циклов торможения с нагревом тормозов, испытание должно быть проведено следующим образом: перед первой активизацией тормозов необходимо достичь предписанной начальной скорости торможения, после прекращения торможения обеспечить максимально возможное ускорение для увеличения скорости, затем осуществить успешное торможение со скорости, достигнутой в конце цикла торможения, выполненного в установленный для ТС данной категории отрезок времени (см. В.1.5.1.1).

В.1.5.1.7 Если ТС оборудовано устройствами для автоматической регулировки тормозов, перед испытанием «Тип-I» должна быть выполнена предварительная регулировка тормозов в соответствии со следующими процедурами в зависимости от особенностей тормозной системы.

В.1.5.1.7.1 Если ТС оборудовано пневматическими тормозами, предварительная регулировка тормозов должна позволять функционировать автоматическим устройствам регулирования. С этой целью ход штока тормозной камеры s0 должен быть отрегулирован следующим образом:

s₀ ≥ 1,1s_re-adjust,

где s_re-adjust - ход начала регулировки¹⁾, установленный изготовителем устройства автоматической регулировки тормозов.

____________

¹⁾ Ход, при котором начинается автоматическая регулировка тормозного зазора под давлением в тормозной камере, составляющим 15 % рабочего давления в тормозной системе, но не менее 1,0 бар.

При этом максимальное значение s₀ не должно превышать значения, рекомендованного изготовителем.

Если по согласованию с испытательной лабораторией измерение хода штока тормозной камеры признано нецелесообразным, с испытательной лабораторией должна быть согласована иная первоначальная регулировка.

После выполнения указанных выше условий тормоза должны быть приведены в действие последовательно 50 раз при давлении в тормозных камерах, равном 30 % рабочего давления в тормозной системе, но не менее 2,0 бар. Перед этим должна быть осуществлена одноразовая активизация тормозов при давлении в тормозной камере не менее 6,5 бар.

В.1.5.1.7.2 Если ТС оборудовано гидравлическими дисковыми тормозами, регулировка тормозов не требуется.

В.1.5.1.7.3 Если ТС оборудовано гидравлическими барабанными тормозами, регулировка тормозов определяется изготовителем.

В.1.5.1.8 Для ТС, оборудованных электрической рекуперативной тормозной системой категории В, состояние аккумуляторных батарей ТС в начале испытания должно быть таким, чтобы параметры электроэнергии, вырабатываемой рекуперативной тормозной системой при генерировании тормозной силы, не превышали бы минимума, гарантируемого конструкцией системы.

Это требование считают выполненным, если аккумуляторные батареи находятся на одном из уровней заряда для таких ТС, перечисленных в В.1.4.1.2.2.

В.1.5.2 Неразделенное торможение (см. 2.9)

В.1.5.2.1 Рабочие тормоза прицепов категорий О₂ и О₃ должны быть испытаны таким образом, чтобы на груженом ТС энергия, подводимая к тормозам, была эквивалентна энергии, измеренной в тот же отрезок времени на груженом ТС, перемещаемом при постоянной скорости 40 км/ч на дистанции 1,7 км с дорожным уклоном 7 %.

В.1.5.2.2 Испытание может быть проведено на горизонтальном участке дороги на прицепе, буксируемом тягачом. В процессе испытания сила, приложенная к органу управления, должна быть отрегулирована так, чтобы поддерживать сопротивление качению прицепа постоянным (сила сопротивления качению должна быть равна 7 % максимальной статической осевой нагрузки прицепа). Если мощность, необходимая для движения, при этих условиях не может быть достигнута, допускается проводить испытание при меньшей скорости, но на более протяженной дистанции в соответствии с таблицей.

Таблица

В.1.5.2.3 Если прицеп оборудован устройством для автоматической регулировки тормозов, предварительная регулировка тормозов перед испытанием «Тип-I» должна быть выполнена в соответствии с В.1.7.1.1.

В.1.5.3 Эффективность торможения при «горячих» тормозах

В.1.5.3.1 В конце испытания «Тип-I» (испытания, проводимого в соответствии с В.1.5.1 или В.1.5.2) необходимо определить эффективность рабочего торможения при тех же условиях, что и в испытании «Тип-0» с отсоединенным двигателем. Особенное внимание следует обратить на создание постоянного усилия на органе управления, значение которого не должно превышать среднего значения усилия, фактически приложенного в испытании «Тип-0». При этом температурные условия могут не совпадать.

В.1.5.3.1.1 Для механических ТС эффективность торможения при «горячих» тормозах должна составлять не менее 80 % эффективности, предписанной для соответствующей категории ТС, и не менее 60 % эффективности, полученной в испытании «Тип-0» при отсоединенном двигателе.

В.1.5.3.1.2 На ТС, укомплектованных электрической рекуперативной тормозной системой категории А, должна быть постоянно включена высшая передача. Если на ТС имеется отдельный орган управления электрической рекуперативной тормозной системой, то он не должен быть использован.

В.1.5.3.1.3 На ТС, укомплектованных электрической рекуперативной тормозной системой категории В, после выполнения циклов прогрева, описанных в В.1.5.1.6, испытание эффективности торможения при «горячих» тормозах должно быть выполнено при максимальной скорости, которая может быть достигнута ТС в конце тормозных циклов прогрева, если невозможно достичь скорости, предписанной в В.1.4.2.

Для сопоставления тормозной эффективности испытание «Тип-0» при «холодных» тормозах должно быть повторено при той же начальной скорости и в тех же условиях использования электрического рекуперативного торможения, которые были определены для соответствующего уровня заряда аккумуляторной батареи при испытании при «горячих» тормозах.

Допускается восстановление тормозных накладок перед началом испытания по сравнению эффективности вторичного торможения при «холодных» тормозах и торможения при «горячих» тормозах при соблюдении критериев В.1.5.3.1.1 и В.1.5.3.2.

В.1.5.3.1.4 Однако для прицепов тормозная сила на колесах при «горячих» тормозах и начальной скорости 40 км/ч должна составлять не менее 36 % максимальной статической нагрузки на колеса и не менее 60 % тормозной силы, полученной в испытании «Тип-0» при той же начальной скорости.

В.1.5.3.2 В случае механического ТС, удовлетворяющего требованию обеспечения 60 % эффективности торможения, но не удовлетворяющего требованию обеспечения 80 % эффективности торможения по В.1.5.3.1.1, дальнейшее проведение испытания при «горячих» тормозах может быть осуществлено при усилии на органе управления, не превосходящем установленное в разделе В.2 для ТС соответствующей категории. Результаты обоих испытаний должны быть отражены в протоколе.

В.1.5.4 Испытание на свободное качение

Если механические ТС оборудованы устройствами автоматической регулировки тормозов, тормозам после завершения испытаний, описанных в В.1.5.3, необходимо позволить остыть до температуры, характерной для «холодных» тормозов (не более 100 °С), после чего убедиться, что тормоза ТС полностью отпущены, одним из следующих способов:

а) проверкой свободного вращения колес (допускается проворачивание колеса вручную);

б) движением ТС с постоянной скоростью v = 60 км/ч при отпущенных тормозах. Если температура тормозных барабанов/дисков при этом не превосходит 80 °С, остаточные тормозные моменты на колесах считают допустимыми.

В.1.6 Испытание «Тип-II» (торможение на спуске)

В.1.6.1 Груженые ТС должны быть испытаны таким образом, чтобы поглощаемая энергия была эквивалентна поглощаемой энергии, измеренной за тот же отрезок времени на груженом ТС, движущемся со средней скоростью 30 км/ч по дороге с уклоном 6 % на дистанции 6 км при включенной соответствующей передаче в коробке передач и активизированной тормозной системе длительного действия (если ТС снабжено такой системой). Должна быть включена такая передача, чтобы частота вращения двигателя, измеренная в минутах в минус первой степени, не превышала максимального значения, предписанного изготовителем.

В.1.6.2 Для ТС, в которых кинетическая энергия поглощается только в результате торможения двигателем, допускается отклонение значения скорости движения ± 5 км/ч от предписанного среднего значения, при этом должна быть включена передача, на которой скорость движения на дороге с уклоном 6 % стабилизируется при ее значении, максимально близком к 30 км/ч. Если эффективность торможения двигателем определяют измерением замедления, то следует считать достаточным значение замедления не менее 0,5 м/с².

В.1.6.3 В заключительной стадии испытания должны быть проведены измерения эффективности рабочей тормозной системы в тех же условиях, что приняты для испытания «Тип-0» при отсоединенном двигателе. При этом температурные условия могут отличаться. Эта эффективность при «горячих» тормозах должна обеспечивать значения тормозного пути s, не превышающие значения, указанные ниже, и средние значения предельного замедления d_m, не меньшие, чем значения, указанные ниже, при усилии на органе управления, не превышающем 70 даН:

- для ТС категории М₃

(второе слагаемое соответствует d_m = 3,75 м/с²);

- для ТС категории N₃

(второе слагаемое соответствует d_m = 3,3 м/с²),

где v - начальная скорость торможения, км/ч.

В.1.6.4 ТС, упомянутые в В.1.8.1.1, В.1.8.1.2 и В.1.8.1.3, должны удовлетворять требованиям, соответствие которым проверяют в испытании «Тип-IIА» (см. В.1.8), вместо требований, соответствие которым проверяют в испытании «Тип-II».

В.1.7 Испытание «Тип-III» (испытание на уменьшение эффективности торможения для ТС категории О₄)

В.1.7.1 Дорожное испытание

В.1.7.1.1 Перед испытанием «Тип-III», описанным ниже, необходимо выполнить регулировку тормозов, процедура которой, применительно к соответствующему случаю, установлена в одном из пунктов В.1.7.1.1.1-В.1.7.1.1.3.

В.1.7.1.1.1 Для прицепов, оборудованных пневматическими тормозами, предварительная регулировка тормозов должна быть такой, чтобы обеспечить функционирование устройств автоматической регулировки тормозов. Для этого ход штока тормозной камеры s0 должен быть отрегулирован так, чтобы:

s₀ ≥ 1,1s_re-adjust,

где s_re-adjust - ход начала регулировки ¹⁾, установленный изготовителем устройства автоматической регулировки тормозов.

____________

¹⁾ Ход, при котором начинается автоматическая регулировка тормозного зазора под давлением в тормозной камере, составляющим 15 % рабочего давления в тормозной системе, но не менее 1,0 бар.

При этом максимальное значение s₀ не должно превышать значение, рекомендованное изготовителем.

Если по согласованию с испытательной лабораторией измерение хода штока тормозной камеры признано нецелесообразным, с испытательной лабораторией должна быть согласована иная первоначальная регулировка.

После выполнения указанных выше условий тормоза должны быть приведены в действие последовательно 50 раз при давлении в тормозных камерах, равном 30 % рабочего давления в тормозной системе, но не менее 2,0 бар. Перед этим должна быть осуществлена одноразовая активизация тормозов при давлении в тормозной камере не менее 6,5 бар.

В.1.7.1.1.2 Если ТС оборудовано гидравлическими дисковыми тормозами, регулировка тормозов не требуется.

В.1.7.1.1.3 Если ТС оборудовано гидравлическими барабанными тормозами, регулировка тормозов определяется изготовителем.

В.1.7.1.2 Для дорожных испытаний необходимо выполнить следующие условия:

Удельную тормозную силу прицепа z_R рассчитывают по формуле, аналогичной приведенной в В.1.4.4.3:

Скорость в конце торможения (см. 3.1.5 дополнения 2 к приложению Л):

где z_R - удельная тормозная сила прицепа;

z_R+M - удельная тормозная сила комбинации ТС;

R - коэффициент сопротивления качению (R = 0,1);

Р_м - масса, эквивалентная вертикальной статической реакции на колесах автомобиля-тягача, кг;

P_R - масса, эквивалентная вертикальной статической реакции на колесах прицепа, кг;

Р₁ - часть массы прицепа, приходящаяся на незатормаживаемую ось (оси), кг;

Р₂ - часть массы прицепа, приходящаяся на затормаживаемую ось(оси), кг;

v₁ - начальная скорость торможения, км/ч;

v₂ - конечная скорость торможения, км/ч.

В.1.7.2 Эффективность торможения при «горячих» тормозах

По окончании испытания, проведенного в соответствии с В.1.7.1, необходимо измерить эффективность рабочей тормозной системы в тех же условиях, что для испытаний «Тип-0», но в отличающемся температурном режиме и при начальной скорости торможения 60 км/ч. В этом случае тормозная сила на колесах при «горячих» тормозах должна составлять не менее 40 % максимальной статической нагрузки на колеса и не менее 60 % значения, зафиксированного в испытании «Тип-I» при той же начальной скорости.

В.1.7.3 Испытания на свободное качение

После завершения испытаний, описанных в В.1.7.2, тормозам необходимо позволить остыть до температуры, характерной для «холодных» тормозов (не более 100 °С), а затем убедиться одним из следующих способов, что реализуется свободное качение прицепа:

а) проверкой свободного вращения колес (когда колеса можно провернуть вручную);

б) буксированием прицепа с постоянной скоростью v = 60 км/ч при отпущенных тормозах. Если асимптотическая температура тормозных барабанов/дисков при этом не превосходит 80 °С, остаточные тормозные моменты на колесах считают допустимыми.

В.1.8 Испытание «Тип-IIА» (эффективность торможения тормозной системой длительного действия)

В.1.8.1 Испытанию «Тип-IIА» подлежат ТС следующих категорий:

В.1.8.1.1 городские автобусы и автобусы дальнего следования категории М₃;

В.1.8.1.2 ТС категории N₃, официально допущенные к буксированию прицепов категории O₄. Если максимальная масса превышает 26 т, масса ТС в испытании ограничивается значением 26 т, если же масса порожнего ТС превышает 26 т, масса ТС, которую необходимо учитывать, определяется соответствующим расчетом;

В.1.8.1.3 некоторые ТС, на которые распространяется ДОПОГ (см. приложение Г) [6].

В.1.8.2 Условия проведения испытания и требования к эффективности торможения

В.1.8.2.1 Эффективность тормозной системы длительного действия должна быть испытана при максимальной массе ТС или комбинации ТС.

В.1.8.2.2 Груженые ТС должны быть испытаны таким образом, чтобы поглощаемая энергия была эквивалентна поглощаемой энергии, зафиксированной за тот же отрезок времени на груженом ТС, движущемся со средней скоростью 30 км/ч по дороге с уклоном 7 % на дистанции 6 км. В процессе испытания рабочая, запасная и стояночная тормозные системы не должны активизироваться. Должна быть включена такая передача, чтобы частота вращения двигателя, в минутах в минус первой степени, не превышала максимальное значение, предписанное изготовителем. Допускается использование встроенной тормозной системы длительного действия при условии, что при ее функционировании не активизируется рабочая тормозная система. Выполнение этого условия можно проверить, убедившись, что рабочие тормоза остаются в «холодном» состоянии (см. В.1.4.1.1).

В.1.8.2.3 Для ТС, в которых энергия поглощается только в результате торможения двигателем, допускается отклонение скорости движения ± 5 км/ч от среднего значения, при этом должна быть включена передача, на которой скорость движения по дороге с уклоном 7 % стабилизируется при ее значении, максимально близком к 30 км/ч. Если эффективность торможения, осуществляемого исключительно двигателем, определяют измерением замедления, то следует считать достаточным значение замедления не менее 0,6 м/с².

В.2 Эффективность тормозных систем транспортных средств категорий М и N

В.2.1 Рабочая тормозная система

В.2.1.1 Рабочие тормоза ТС категорий М и N должны быть испытаны при условиях, представленных в таблице.

Таблица

В.2.1.2 Если механическое ТС официально допущено к буксированию прицепа, не имеющего тормозов, минимальная эффективность торможения, предписанная для механических ТС соответствующей категории (в испытании «Тип-0» с отсоединенным двигателем), должна быть достигнута в сцепке с прицепом, не имеющим тормозов. При этом прицеп должен быть загружен до своей максимальной массы, декларируемой изготовителем механического ТС. Однако для ТС категории М₁ минимальная эффективность торможения комбинации ТС должна быть не менее 5,4 м/с² как в груженом, так и в порожнем состоянии.

Эффективность торможения комбинации ТС должна быть проверена расчетом, исходящим из максимальной эффективности торможения, реально достигнутой груженым одиночным механическим ТС в процессе испытания «Тип-0» с отсоединенным двигателем, с использованием приведенной ниже формулы. (При этом не требуется проводить реальное испытание комбинации ТС, включающей в себя прицеп, не имеющий тормозов.)

где d_M+R - расчетное среднее максимальное замедление комбинации автомобиля-тягача и прицепа, не имеющего тормозов, м/с²;

d_M - наивысшее значение среднего максимального замедления одиночного автомобиля-тягача, достигнутое в процессе испытания «Тип-0» при отсоединенном двигателе, м/с²;

Р_М - масса автомобиля-тягача, кг;

P_R - максимальная масса прицепа, не имеющего тормозов, которая допускается изготовителем механического ТС, кг.

В.2.2 Запасная тормозная система

В.2.2.1 Запасная тормозная система, даже если орган управления, активизирующий ее, используется также и для выполнения других функций, связанных с торможением, должна обеспечивать значения тормозного пути s, не превышающие значения, указанные ниже, и средние значения предельного замедления d_m, не меньшие, чем значения, указанные ниже:

- для ТС категории М₁

(второе слагаемое соответствует d_m = 2,9 м/с²);

- для ТС категории М₂, М₃

(второе слагаемое соответствует d_m = 2,5 м/с²);

- для ТС категории N

(второе слагаемое соответствует d_m = 2,2 м/с²),

где v - начальная скорость торможения, км/ч.

В.2.2.2 Если орган управления приводится в действие рукой, предписанная эффективность торможения должна быть обеспечена приложением к органу управления силы, не превышающей 40 даН для ТС категории М₁ и 60 даН для других ТС, и орган управления должен быть расположен так, чтобы водитель мог быстро и легко привести его в действие.

В.2.2.3 Эффективность запасной тормозной системы должна быть проверена в испытании «Тип-0» при отсоединенном двигателе и следующих начальных скоростях торможения:

В.2.2.4 Испытание по определению эффективности запасного торможения необходимо проводить, моделируя реальную ситуацию возникновения неисправности в рабочей тормозной системе.

В.2.2.5 Для ТС, использующих электрические рекуперативные тормозные системы, тормозную эффективность необходимо дополнительно испытать в условиях возникновения следующих неисправностей:

В.2.2.5.1 при полном отказе электрической составляющей действия запасной тормозной системы;

В.2.2.5.2 когда неисправность вызывает действие электрической составляющей в режиме максимальной тормозной силы.

В.2.3 Стояночная тормозная система

В.2.3.1 Стояночная тормозная система должна удерживать груженое ТС в неподвижном состоянии на подъеме (уклоне) 18 %. Это требование должно быть выполнено и в том случае, когда стояночная тормозная система совмещена с какой-либо другой тормозной системой.

В.2.3.2 На ТС, допущенных к эксплуатации с прицепами, стояночная тормозная система буксирующего ТС должна удерживать комбинацию ТС в неподвижном состоянии на подъеме (уклоне) 12 %.

В.2.3.3 Если стояночная тормозная система имеет ручной орган управления, приложенная к нему сила не должна превышать 40 даН для ТС категории М₁ и 60 даН для ТС всех других категорий.

В.2.3.4 Если стояночная тормозная система имеет ручной орган управления, приложенная к нему сила не должна превышать 50 даН для ТС категории М₁ и 70 даН для ТС всех других категорий.

В.2.3.5 Допустимо использование стояночной тормозной системы, которую необходимо активизировать несколько раз, чтобы она достигла предписанной эффективности.

В.2.3.6 Для проверки соответствия стояночной тормозной системы требованиям, установленным в 5.2.1.2.4, необходимо провести испытание «Тип-0» с отсоединенным двигателем при начальной скорости 30 км/ч. Среднее максимальное замедление на отрезке времени после приложении усилия к органу управления стояночной тормозной системы и до момента непосредственно перед остановкой ТС должно быть не менее 1,5 м/с². Испытание должно быть проведено на груженом ТС.

Усилие, приложенное к органу управления, не должно превосходить установленные значения.

В.2.4 Остаточное торможение после возникновения неисправности в тормозном приводе

В.2.4.1 Остаточное торможение

Остаточное торможение рабочей тормозной системы в случае возникновения неисправности в какой-либо части ее привода должно обеспечивать значения тормозного пути s, не превышающие значения, определяемые по формулам (см. таблицу ниже), и средние значения предельного замедления d_m не меньшие, чем значения, указанные в той же таблице, при усилии на органе управления, не превышающем 70 даН. Эффективность остаточного торможения проверяют в испытании «Тип-0» при отсоединенном двигателе и начальных скоростях торможения, указанных в таблице.

Таблица - Параметры остаточного торможения для рабочей тормозной системы

В.2.4.2 Испытание эффективности остаточного торможения должно быть проведено моделированием возникновения реальной неисправности в рабочей тормозной системе.

В.3 Эффективность тормозных систем транспортных средств категории О

В.3.1 Рабочая тормозная система

В.3.1.1 Условия, касающиеся испытаний транспортных средств категории О₁

Если применение рабочей тормозной системы является обязательным, эффективность этой системы должна соответствовать требованиям, установленным для ТС категорий О₂ и О₃.

В.3.1.2 Условия, касающиеся испытаний транспортных средств категорий О₂ и О₃

В.3.1.2.1 Если применяют рабочую тормозную систему неразделенного или полуразделенного типа, сумма тормозных сил на периферии заторможенных колес должна составлять не менее х % максимальной статической вертикальной реакции на колесах, где х имеет следующие значения:

В.3.1.2.2 Если на прицепе установлена пневматическая тормозная система, давление в питающей магистрали в процессе тормозного испытания должно быть не более 7 бар, а сигнал в управляющей магистрали в зависимости от характера отбора и обработки сигнала не должен превышать следующие значения:

а) 6,5 бар в пневматической управляющей магистрали;

б) значение эквивалентного дискретного сигнала, соответствующее 6,5 бар, в электрической управляющей магистрали [2].

Испытание проводят при скорости 60 км/ч. Кроме того, необходимо провести дополнительное испытание при скорости 40 км/ч на груженом прицепе для сравнения результатов с результатами испытания «Тип-I».

В.3.1.2.3 Если применяют тормозную систему инерционного типа, то она должна соответствовать требованиям приложения М.

В.3.1.2.4 Дополнительно ТС должны быть подвергнуты испытанию «Тип-I».

В.3.1.2.5 В испытаниях «Тип-I» полуприцепа масса, приходящаяся на затормаживаемую ось (оси), должна соответствовать максимальной нагрузке на эту ось (оси), т.е. не учитывать нагрузку на шкворень сцепного устройства.

В.3.1.3 Условия, касающиеся испытаний транспортных средств категории О₄

В.3.1.3.1 Если применяют рабочую тормозную систему неразделенного или полуразделенного типа, сумма тормозных сил на периферии заторможенных колес должна составлять не менее х % максимальной статической вертикальной реакции на колесах, где х имеет следующие значения:

В.3.1.3.2 Если на прицепе установлена пневматическая тормозная система, давление в управляющей магистрали в процессе тормозного испытания должно быть не более 6,5 бар, а давление в питающей магистрали - не более 7,0 бар. Скорость должна составлять 60 км/ч.

В.3.1.3.3 Дополнительно ТС должны быть подвергнуты испытанию «Тип-III».

В.3.1.3.4 В испытании «Тип-III» полуприцепа масса, приходящаяся на затормаживаемую ось (оси), должна соответствовать максимальной нагрузке на эту ось (оси).

В.3.2 Стояночная тормозная система

В.3.2.1 Стояночная тормозная система, установленная на прицепе, должна удерживать груженый прицеп, отсоединенный от буксирующего ТС, в неподвижном состоянии на подъеме (уклоне) 18 %. Усилие, приложенное к органу управления, при этом не должно превышать 60 даН.

8.3.3 Автоматическая тормозная система

В.3.3.1 Эффективность автоматического торможения в случае возникновения неисправности, как описано в 5.2.1.18.3, в процессе тормозного испытания груженого ТС при начальной скорости 40 км/ч должна соответствовать тормозной силе, составляющей не менее 13,5 % максимальной статической нагрузки на колеса. Допускается блокировка колес при эффективности торможения, превышающей 13,5 %.

В.4 Время реакции

В.4.1 Если ТС оборудовано рабочей тормозной системой, полностью или частично зависящей от источника энергии иного, чем мускульная энергия водителя, должны быть выполнены следующие требования:

В.4.1.1 При экстренном торможении отрезок времени между моментом начала активизации органа управления и моментом, когда тормозная сила на наименее благоприятно расположенной оси достигает уровня, соответствующего предписанной эффективности торможения, должен быть не более 0,6 с.

В.4.1.2 Для ТС, оборудованных пневматическими тормозными системами, требования В.4.1.1 считают выполненными, если ТС соответствует требованиям приложения Д.

В.4.1.3 Для ТС, оборудованных гидравлическими тормозными системами, требования В.4.1.1 считают выполненными, если при экстренном торможении замедление ТС или давление в наименее благоприятно расположенном колесном тормозном цилиндре достигает уровня, соответствующего предписанной эффективности торможения, за отрезок времени, не превышающий 0,6 с.

Дополнение 1
к приложению В

Метод контроля уровня заряда аккумуляторной батареи

Метод применим к аккумуляторным батареям ТС, используемым для создания тягового усилия и рекуперативного торможения.

Метод требует использования двунаправленного ваттметра постоянного тока.

1 Описание метода

1.1 Новые или не использовавшиеся длительное время батареи необходимо подвергнуть циклической зарядке в соответствии с рекомендациями изготовителя. После завершения процесса зарядки необходимо обеспечить выдержку батарей при наружной температуре в течение не менее 8 ч.

1.2 Полная зарядка должна быть осуществлена с использованием метода зарядки, рекомендованного изготовителем.

1.3 При проведении тормозных испытаний в соответствии с В.1.2.11, В.1.4.1.2.2, В.1.5.1.6 и В.1.5.3.1.3 текущий баланс электроэнергии, расходуемой тяговыми электродвигателями и накапливаемой при работе рекуперативной тормозной системы, регистрируют в ватт-часах. Затем значение этой энергии используют для определения уровня заряда в начале или конце конкретного испытания.

1.4 Чтобы восстановить уровень заряда аккумуляторных батарей для проведения сравнительных испытаний, например таких, какие описаны в В.1.5.3.1.3, батареи должны быть либо вновь заряжены до необходимого уровня, либо заряжены до более высокого уровня и затем разряжены при фиксированной нагрузке и приблизительно постоянной мощности до требуемого уровня заряда.

Альтернативно на ТС с аккумуляторными батареями, используемыми только для создания тягового усилия, уровень заряда может быть восстановлен в процессе движения ТС. Испытания, проводимые с использованием аккумуляторной батареи, имеющей неполный заряд перед их началом, должны быть начаты как можно быстрее после того, как будет достигнут требуемый уровень заряда.

Приложение Г
(обязательное)

Дополнительные требования, устанавливаемые Европейским соглашением о международной дорожной перевозке опасных грузов к транспортным средствам, предназначенным для перевозки опасных грузов

Г.1 Область распространения

Настоящее приложение распространяется на ТС, к которым Европейское соглашение о международной дорожной перевозке опасных грузов (ДОПОГ) ¹⁾ предъявляет специальные требования, касающиеся эффективности АБС и тормозных систем длительного действия.

________

¹⁾ См. [6].

Г.2 Технические требования

Г.2.1 Общие требования

Механические ТС и прицепы, предназначенные для перевозки опасных грузов, должны соответствовать распространяющимся на них требованиям настоящего стандарта. Кроме того, должны быть выполнены там, где это применимо, следующие требования.

Г.2.2 Антиблокировочная система прицепов

Г.2.2.1 Прицепы категории 04 должны быть оборудованы АБС категории А в соответствии с приложением Н.

Г.2.3 Тормозная система длительного действия

Г.2.3.1 Механические ТС, максимальная масса которых превышает 16 т, и механические ТС, официально допущенные к буксированию прицепа категории 04, должны быть укомплектованы тормозной системой длительного действия, определяемой в 2.15 настоящего стандарта и удовлетворяющей следующим требованиям.

Г.2.3.1.1 Конфигурация органа управления торможением длительного действия должна соответствовать одному из типов, описанных в 2.15.2.1 - 2.15.2.3.

Г.2.3.1.2 В случае возникновения неисправности в АБС встроенная или комбинированная тормозная система длительного действия должна автоматически отключаться.

Г.2.3.1.3 Эффективность тормозной системы длительного действия должна регулироваться с помощью АБС так, чтобы ось (оси), затормаживаемая под воздействием АБС, не могла бы блокироваться на скорости, превышающей 15 км/ч. Однако это требование не должно быть применено к составляющей длительного торможения, создаваемой обычным торможением двигателем.

Г.2.3.1.4 Тормозная система длительного действия должна обеспечивать несколько ступеней эффективности торможения, включая низшую ступень, предназначенную для порожнего ТС. Если тормозная система длительного действия механического ТС определяется его двигателем, то считают, что различные передаточные числа коробки передач создают различные ступени эффективности торможения.

Г.2.3.1.5 Эффективность торможения тормозной системы длительного действия должна быть такой, чтобы она соответствовала требованиям В.1.8 [приложение В (испытания «Тип-IIА»)] при массе груженого ТС, включающей в себя массу механического ТС и массу прицепа, к буксировке которого это механическое ТС официально допущено, но не превышающей 44 т.

Г.2.3.2 Если прицеп оборудован тормозной системой длительного действия, эта система должна соответствовать требованиям Г.2.3.1.1 - Г.2.3.1.4 в зависимости от особенностей ее конструкции.

Приложение Д
(обязательное)

Метод измерения времени реакции транспортных средств, оборудованных пневматическими тормозными системами

Д.1 Общие требования

Д.1.1 Время реакции рабочей тормозной системы должно быть определено на неподвижном ТС, при этом давление должно быть измерено на входе в тормозной цилиндр наименее благоприятно расположенного тормоза. В случае ТС, оборудованных комбинированными гидравлическими/пневматическими тормозными системами, давление допускается измерять у отверстия наименее благоприятно расположенного пневматического агрегата. На ТС, оборудованных клапанами, чувствительными к нагрузке, эти устройства должны быть установлены в положении «нагрузка».

Д.1.2 В процессе испытания значения ходов в тормозных цилиндрах различных осей должны быть такими, какие требуются для тормозов, отрегулированных с минимально возможным зазором.

Д.1.3 Значения времени реакции, определенные в соответствии с требованиями настоящего приложения, должны быть округлены до ближайшей десятой доли секунды. Если значение сотой доли секунды равно пяти или более, значение времени реакции должно быть округлено до ближайшей большей десятой доли секунды.

Д.2 Механические транспортные средства

Д.2.1 В начальный момент каждого испытания давление в аккумуляторе энергии должно быть равным давлению, при котором регулятор восстанавливает подачу энергопитания в систему. В системах, не оборудованных регулятором (например, компрессорах с ограничителями давления), давление в устройстве для накопления энергии в начальный момент каждого испытания должно составлять 90 % давления, установленного изготовителем и указанного в Е.1.1.2.2.1 (приложение Е) применительно к испытаниям, описанным в этом приложении.

Д.2.2 Время реакции, будучи функцией времени активизации t_f, должно определяться последовательностью элементарных периодов времени полных активизаций, начинающейся с минимально возможного периода времени активизации и возрастающего приблизительно до 0,4 с. Значения измеренных величин должны быть представлены на графике.

Д.2.3 Время реакции, которое следует учитывать в испытании, - это время, соответствующее времени активизации 0,2 с. Время реакции может быть определено по графику с помощью интерполяции.

Д.2.4 Для времени активизации 0,2 с отрезок времени с момента начала активизации органа управления тормозной системы до момента, когда давление в тормозном цилиндре достигло 75 % его асимптотического значения, не должно превышать 0,6 с.

Д.2.5 В случае механических ТС, снабженных пневматической управляющей магистралью для прицепов, время реакции, в дополнение к требованиям Д.1.1, должно быть измерено на дальнем торце шланга длиной 2,5 м и внутренним диаметром 13 мм, который подсоединяется к соединительной головке управляющей магистрали рабочей тормозной системы. В процессе этого испытания к соединительной головке питающей магистрали должен быть подсоединен резервуар объемом (385 ± 5) см³ (подразумевается, что этот объем эквивалентен объему шланга длиной 2,5 м и внутренним диаметром 13 мм, находящегося под давлением 6,5 бар). Тягачи, предназначенные для буксирования полуприцепов, должны быть укомплектованы гибкими шлангами для соединения с полуприцепами. Следовательно, соединительные головки будут расположены на дальних торцах этих гибких шлангов. Данные о длине и внутреннем диаметре шлангов должны быть размещены в 11.7 «Приложения к протоколу испытаний...» (см. приложение Б).

Д.2.6 Отрезок времени от момента начала воздействия на тормозную педаль до момента, когда:

а) давление, измеренное на соединительной головке пневматической управляющей магистрали, или

б) соответствующее цифровое значение в электрической управляющей магистрали [1], [2] - достигает х % своего асимптотического, условно-конечного значения, не должен превосходить значений, указанных в таблице.

Таблица

Д.2.7 В случае механических ТС, официально допущенных к буксированию прицепов категории O₃ или O₄, укомплектованных пневматическими тормозными системами, помимо требований, упомянутых выше, необходимо проверить соблюдение требований 5.2.1.18.4.1 следующим методом:

а) измерить давление на дальнем торце шланга длиной 2,5 м и внутренним диаметром 13 мм, который должен быть подсоединен к соединительной головке питающей магистрали, затем

б) сымитировать обрыв управляющей линии у соединительной головки, далее

в) в течение 0,2 с активизировать орган управления рабочего тормоза в соответствии с Д.2.3.

Д.3 Прицепы

Д.3.1 Значения времени реакции для прицепов должны быть измерены при полном отсоединении прицепов от механических ТС. Вместо механического ТС необходимо использовать имитатор (см. рисунки Д.1 - Д.3 дополнения 1 к приложению Д), к которому подсоединяют соединительные головки питающей магистрали, пневматической управляющей магистрали и/или электрической управляющей магистрали.

Д.3.2 Давление в питающей магистрали должно быть 6,5 бар.

Д.3.3 Имитатор пневматических управляющих магистралей (далее - имитатор) должен удовлетворять следующим требованиям:

Д.3.3.1 Имитатор должен иметь резервуар объемом 30 л, в котором перед каждым испытанием необходимо поддерживать давление 6,5 бар и который не должен заряжаться в процессе испытания. На выходе из устройства, управляющего торможением, имитатор должен иметь насадку, выбранную из насадок диаметрами от 4 до 4,3 мм включительно. Объем патрубка, измеренный от насадки до соединительной головки и включающий ее в себя, должен составлять (385 ± 5) см³ (что представляет собой эквивалент шланга длиной 2,5 м и диаметром 13 мм, находящегося под давлением 6,5 бар). Значения давления в управляющей магистрали, упомянутые в Д.3.3.3, должны быть измерены непосредственно за насадкой (по направлению потока).

Д.3.3.2 Устройство, управляющее тормозной системой, должно быть сконструировано так, чтобы тестер не оказывал влияния на функционирование этого устройства в эксплуатации.

Д.3.3.3 Имитатор должен быть соответствующим образом укомплектован, а именно необходимо подобрать такую насадку (см. Д.3.3.1), чтобы при подсоединении к ней резервуара объемом (385 ± 5) см³ время, необходимое для возрастания давления от 0,65 до 4,9 бар (от 10 % до 70 % номинального давления 6,5 бар соответственно), составило (0,2 ± 0,01) с. Если вышеупомянутый резервуар заменен резервуаром объемом (1155 ± 15) см³, время, необходимое для возрастания давления с 0,65 до 4,9 бар без дополнительной регулировки, должно составлять (0,38 ± 0,02) с. Нарастание давления в этом диапазоне должно быть приблизительно линейным. Указанные резервуары должны быть подсоединены к соединительной головке без использования гибких шлангов, и соединение должно иметь внутренний диаметр не менее 10 мм.

Д.3.3.4 Рисунки в дополнении 1 к настоящему приложению иллюстрируют примеры подбора установочных характеристик и использования имитатора.

Д.3.4 Имитатор для определения реакции на сигналы, передаваемые по электрической управляющей магистрали, должен удовлетворять следующим требованиям:

Д.3.4.1 Имитатор должен вырабатывать в электрической управляющей магистрали цифровой сигнал запроса в соответствии с [2] и выдавать соответствующую информацию на прицеп через контакты 6 и 7 соединителя [3], [4]. С целью измерить время реакции имитатор может по требованию изготовителя передавать на прицеп информацию об отсутствии пневматической управляющей магистрали и о том, что сигнал запроса электрической управляющей магистрали вырабатывается в двух независимых цепях (см. [2], пункты 6.4.2.2.24 и 6.4.2.2.25).

Д.3.4.2 Орган управления тормозной системы должен быть сконструирован так, чтобы тестер не оказывал влияния на его работу.

Д.3.4.3 Для измерения времени реакции сигнал, вырабатываемый электрическим имитатором, должен быть эквивалентным линейному возрастанию давления сжатого воздуха с 0,0 до 6,5 бар за (0,2 ± 0,01) с.

Д.3.5 Требования к рабочим характеристикам

Д.3.5.1 Для прицепов с пневматической управляющей магистралью отрезок времени от момента, когда давление, образуемое в управляющей магистрали имитатором, достигает 0,65 бар, до момента, когда давление в тормозной камере прицепа достигает 75 % своего асимптотического значения, не должно превышать 0,4 с.

Д.3.5.1.1 Прицепы, оборудованные пневматической управляющей магистралью и имеющие также электрический управляющий привод, должны быть испытаны подачей электроэнергии на прицеп через контакт 5 или 7 соединителя [3], [4].

Д.3.5.2 Для прицепов с электрической управляющей магистралью отрезок времени от момента, когда сигнал, вырабатываемый имитатором, превысит эквивалент 0,65 бар, до момента, когда давление в тормозной камере прицепа достигает 75 % своего асимптотического значения, не должно превышать 0,4 с.

Д.3.5.3 В случае прицепов, оборудованных как пневматической, так и электрической управляющими магистралями, измерение времени реакции на каждой управляющей магистрали проводят независимо, в соответствии с относящейся к данной магистрали процедурой, описанной выше.

Дополнение 1
к приложению Д

Примеры использования имитатора

Рисунок Д.1 - Схема настройки имитатора

Рисунок Д.2 - Схема испытания прицепа

Рисунок Д.3 - Схема имитатора, предназначенного для испытания электрической управляющей магистрали

Условные обозначения к рисункам Д.1 - Д.3

А - соединение питающей магистрали с запорным клапаном (рисунки Д.1 - Д.3);

С₁ - переключатель давления в имитаторе, отрегулированный на 0,65 и 4,9 бар (рисунки Д.1 и Д.2);

С₂ - переключатель давления, предназначенный для подсоединения к тормозной камере прицепа и рассчитанный на включение при достижении 75 % асимптотического давления в тормозной камере CF (рисунки Д.2 и Д.3);

CF - тормозная камера (рисунки Д.2 и Д.3);

ECL - электрическая управляющая магистраль (см. [3] и [4]) (рисунок Д.3);

L - участок пневматической управляющей магистрали от насадки О и до (включительно) ее соединительной головки ТС, имеющий внутренний объем (385 ± 5) см³ при давлении 6,5 бар (рисунки Д.1 и Д.2);

М - манометр (рисунки Д.1 - Д.3);

О - насадка диаметром не менее 4 мм и не более 4,3 мм (рисунки Д.1 и Д.2);

РР - соединение для испытания давлением (рисунки Д.2 и Д.3);

R₁ - воздушный резервуар объемом 30 л с дренажным клапаном (рисунки Д.1 и Д.2);

R₂ - резервуар, включая его соединительную головку ТС, с калиброванным объемом (385 ± 5) см³ (рисунок Д.1);

R₃ - резервуар, включая его соединительную головку ТС, с калиброванным объемом (1155 ± 15) см³ (рисунок Д.1);

RA - запорный клапан (рисунки Д.1 и Д.2);

SIMU - имитатор EBS 11 (см. [2]) (рисунок Д.3);

ТА - соединительная головка питающей магистрали (рисунки Д.1 - Д.3);

ТС - соединительная головка пневматической управляющей магистрали (рисунки Д.1 и Д.2);

V - устройство, управляющее тормозной системой (рисунки Д.1 и Д.2);

VRU - ускорительно-аварийный клапан (рисунки Д.2 и Д.3).

Приложение Е
(обязательное)

Требования к источникам энергии и устройствам для накопления энергии (аккумуляторам энергии)

Е.1 Тормозные системы, использующие сжатый воздух (пневматические тормозные системы)

Е.1.1 Устройства для накопления энергии (аккумуляторы энергии)

Е.1.1.1 Общие требования

Е.1.1.1.1 На ТС, функционирование тормозных систем которых требует использования сжатого воздуха, должны быть установлены устройства для накопления энергии (аккумуляторы энергии), удовлетворяющие требованиям Е.1.1.2 и Е.1.1.3.

Е.1.1.1.2 Необходимо обеспечить простую и наглядную идентификацию аккумуляторов энергии, принадлежащих различным контурам тормозной системы.

Е.1.1.1.3 Аккумуляторы энергии могут не соответствовать требованиям Е.1.1.2 и Е.1.1.3, если конструкция тормозной системы позволяет при отсутствии любого резервного источника энергии обеспечить тормозную эффективность не менее эффективности, предписанной для запасной тормозной системы.

Е.1.1.1.4 При проверке соответствия требованиям Е.1.1.2 и Е.1.1.3 тормоза должны быть отрегулированы так, чтобы зазоры между контактирующими поверхностями были минимальными.

Е.1.1.2 Механические ТС

Е.1.1.2.1 Аккумуляторы энергии механических ТС должны быть такими, чтобы после восьми полных воздействий на орган управления рабочей тормозной системы остаточное давление в аккумуляторе (аккумуляторах) энергии было не менее давления, необходимого для обеспечения предписанной эффективности запасного торможения.

Е.1.1.2.2 Проверка этого требования должна быть проведена следующим образом:

Е.1.1.2.2.1 Начальный уровень энергии в аккумуляторе (аккумуляторах) энергии должен быть установлен изготовителем. Этот уровень должен обеспечивать предписанную эффективность рабочей тормозной системы.

Е.1.1.2.2.2 Аккумулятор (аккумуляторы) энергии не следует пополнять в процессе испытания. Кроме того, все аккумуляторы энергии вспомогательных устройств должны быть изолированы.

Е.1.1.2.2.3 В случае механического ТС, официально допущенного к буксированию прицепа и имеющего пневматическую управляющую магистраль, питающая магистраль должна быть перекрыта, а непосредственно к соединительной головке пневматической управляющей магистрали должен быть подсоединен резервуар для сжатого воздуха объемом 0,5 л. Перед каждым использованием тормозов давление в этом резервуаре должно полностью отсутствовать. После испытания, описанного в Е.1.1.2.1, уровень энергии, направляемой в пневматическую управляющую магистраль, не должен опускаться ниже уровня, определяемого значением, эквивалентным половине значения при первом использовании тормозов.

Е.1.1.3 Прицепы

Е.1.1.3.1 Аккумуляторы энергии, установленные на прицепы, должны быть такими, чтобы после восьми полных воздействий на орган управления рабочей тормозной системы буксирующего ТС уровень энергии, направляемой к рабочим элементам, потребляющим энергию, не опускался ниже уровня, определяемого значением, эквивалентным половине значения, имеющего место при первом использовании тормозов, без активизации автоматической или стояночной тормозной системы прицепа.

Е.1.1.3.2 Испытание должно быть выполнено следующим образом:

Е.1.1.3.2.1 Давление в аккумуляторах энергии в начале каждого испытания должно составлять 8,5 бар.

Е.1.1.3.2.2 Питающая магистраль должна быть перекрыта. Кроме того, аккумулятор (аккумуляторы) энергии вспомогательного оборудования должен быть изолирован.

Е.1.1.3.2.3 Аккумуляторы энергии не следует пополнять в процессе испытания.

Е.1.1.3.2.4 При каждом применении тормозов давление в пневматической управляющей магистрали должно быть 7,5 бар.

Е.1.1.3.2.5 При каждом применении тормозов цифровое значение запроса в электрической управляющей магистрали должно соответствовать давлению 7,5 бар.

Е.1.2 Источники энергии

Е.1.2.1 Общие требования

Компрессоры должны соответствовать нижеследующим требованиям.

Е.1.2.2 Обозначения

Е.1.2.2.1 р₁ -давление, соответствующее 65 % давления р₂, определяемого в Е.1.2.2.2;

Е.1.2.2.2 р₂ - давление, устанавливаемое изготовителем и соответствующее Е.1.1.2.2.1;

Е.1.2.2.3 t₁ - время, необходимое для возрастания избыточного давления от 0 до р₁;

t₂ - время, необходимое для возрастания избыточного давления от 0 до р₂.

Е.1.2.3 Условия проведения измерений

Е.1.2.3.1 Во всех случаях частоту вращения компрессора следует поддерживать на том уровне, который достигнут при частоте вращения двигателя, соответствующей его максимальной мощности, или при частоте вращения двигателя, задаваемой регулятором.

Е.1.2.3.2 При определении времени t₁ и времени t₂ в процессе испытаний аккумулятор (аккумуляторы) энергии вспомогательного оборудования должен быть изолирован.

Е.1.2.3.3 Если предполагается подсоединение прицепа к механическому ТС, то прицеп должен иметь аккумулятор энергии, максимальное избыточное давление в котором р, выраженное в барах, должно соответствовать давлению, которое может быть подано по питающему контуру буксирующего ТС, и объем которого V, выраженный в литрах, определяется формулой

pV = 20R,

где R - технически допустимая максимальная масса, приходящаяся на оси прицепа, выраженная в тоннах.

Е.1.2.4 Оценка результатов

Е.1.2.4.1 Время t₁ измеренное для аккумулятора энергии, находящегося в наименее благоприятных условиях, не должно превышать:

Е.1.2.4.1.1 3 мин в случае ТС, не имеющих официального допуска для эксплуатации с прицепами, или

Е.1.2.4.1.2 6 мин в случае ТС, официально допущенных к эксплуатации с прицепами.

Е.1.2.4.2 Время t₂, измеренное для аккумулятора энергии, находящегося в наименее благоприятных условиях, не должно превышать:

Е.1.2.4.2.1 6 мин в случае ТС, не имеющих официального допуска для эксплуатации с прицепами, или

Е.1.2.4.2.2 9 мин в случае ТС, официально допущенных к эксплуатации с прицепами.

Е.1.2.5 Дополнительное испытание

Е.1.2.5.1 Если механическое ТС оборудовано одним или несколькими аккумуляторами энергии, предназначенными для вспомогательного оборудования и имеющими суммарный объем, превышающий 20 % суммарного объема аккумуляторов энергии тормозной системы, необходимо провести дополнительное испытание, в процессе которого не должно быть никаких сбоев в работе клапанов, управляющих наполнением аккумулятора (аккумуляторов) энергии вспомогательного оборудования.

Е.1.2.5.2 В описанном ниже испытании должно быть подтверждено, что время t₃, необходимое для повышения давления от нулевого до р₂ в наименее благоприятно расположенном аккумуляторе энергии тормозной системы, составляет менее:

Е.1.2.5.2.1 8 мин в случае ТС, не имеющих официального допуска для эксплуатации с прицепами; или

Е.1.2.5.2.2 11 мин в случае ТС, официально допущенных к эксплуатации с прицепами.

Е.1.2.5.3 Испытание должно быть проведено при условиях, описанных Е.1.2.3.1 и Е.1.2.3.3.

Е.1.2.6 Буксирующие ТС

Е.1.2.6.1 Механические ТС, официально допущенные к буксированию прицепов, должны также соответствовать установленным выше требованиям для ТС, не имеющих такого допуска. В этом случае испытания, описанные в Е.1.2.4.1 и Е.1.2.4.2 (а также в Е.1.2.5.2), проводят без аккумуляторов энергии, упомянутых в Е.1.2.3.3.

Е.2 Вакуумные тормозные системы

Е.2.1 Аккумуляторы энергии

Е.2.1.1 Общие требования

Е.2.1.1.1 ТС, работа тормозных систем которых требует использования вакуума, должны быть оборудованы аккумуляторами энергии, соответствующими требованиям Е.2.1.2 и Е.2.1.3.

Е.2.1.1.2 Однако аккумуляторы энергии могут не соответствовать предписанным требованиям, если конструкция тормозной системы позволяет при отсутствии любого резервного источника энергии обеспечить тормозную эффективность не менее эффективности, предписанной для запасной тормозной системы.

Е.2.1.1.3 При проверке соответствия требованиям Е.2.1.2 и Е.2.1.3 тормоза должны быть отрегулированы так, чтобы зазоры между контактирующими поверхностями были минимальными.

Е.2.1.2 Механические ТС

Е.2.1.2.1 Аккумуляторы энергии механических ТС должны быть такими, чтобы оставалась возможность достичь предписанной эффективности запасного торможения:

Е.2.1.2.1.1 после четырех полных воздействий на орган управления рабочей тормозной системы в тех случаях, когда источником энергии является вакуумный насос;

Е.2.1.2.1.2 после восьми полных воздействий на орган управления рабочей тормозной системы в тех случаях, когда источником энергии является двигатель.

Е.2.1.2.2 Проверку этого требования проводят следующим образом:

Е.2.1.2.2.1 Начальный уровень энергии в аккумуляторе (аккумуляторах) энергии должен быть установлен изготовителем. Этот уровень должен обеспечивать предписанную эффективность торможения рабочей тормозной системы при вакууме, не превышающем 90 % максимального вакуума, создаваемого источником энергии.

Е.2.1.2.2.2 Аккумулятор (аккумуляторы) энергии не пополняют. Кроме того, все аккумуляторы энергии вспомогательных устройств должны быть изолированы.

Е.2.1.2.2.3 В случае механического ТС, официально допущенного к буксированию прицепа, питающая магистраль должна быть перекрыта, а к соединительной головке управляющей магистрали должен быть подсоединен аккумулятор энергии объемом 0,5 л. После испытания по Е.2.1.2.1 уровень вакуума, поддерживаемого в управляющей магистрали, не должен опускаться ниже уровня, определяемого значением, эквивалентным половине значения при первом использовании тормозов.

Е.2.1.3 Прицепы категорий O₁ и O₂

Е.2.1.3.1 Аккумуляторы энергии, установленные на прицепы, должны быть такими, чтобы уровень вакуума в исполнительных устройствах не опустился ниже уровня, эквивалентного половине значения при первом использовании тормозов после испытания, состоящего из четырех полных активизаций рабочей тормозной системы прицепа.

Е.2.1.3.2 Испытание должно быть выполнено следующим образом:

Е.2.1.3.2.1 Первоначальный уровень энергии в аккумуляторе (аккумуляторах) энергии должен соответствовать установленному изготовителем, обеспечивая при этом предписанную эффективность рабочей тормозной системы.

Е.2.1.3.2.2 Аккумуляторы энергии не пополняют в процессе испытания. Кроме того, аккумулятор (аккумуляторы) энергии вспомогательного оборудования должен быть изолирован.

Е.2.2 Источники энергии

Е.2.2.1 Общие требования

Е.2.2.1.1 Источник энергии должен в течение 3 мин обеспечить создание вакуума в аккумуляторе энергии, начиная от наружного атмосферного давления до уровня, предписанного в Е.2.1.2.2.1. В случае механического ТС, официально допущенного к эксплуатации с прицепом, время, необходимое для достижения этого уровня в условиях, описанных в Е.2.2.2, не должно превышать 6 мин.

Е.2.2.2 Условия проведения измерений

Е.2.2.2.1 Частота вращения источника вакуума должна быть равна:

Е.2.2.2.1.1 если источником вакуума является двигатель ТС, - частоте вращения двигателя, работающего на холостом ходу при неподвижном ТС и нейтральной передаче;

Е.2.2.2.1.2 если источником вакуума является вакуумный насос, - частоте вращения двигателя, равной 65 % частоты в режиме максимальной мощности, и

Е.2.2.2.1.3 если источником вакуума является вакуумный насос и двигатель имеет регулятор частоты вращения, - частоте вращения двигателя, равной 65 % максимальной частоты, обеспечиваемой регулятором.

Е.2.2.2.2 Если механическое ТС предназначено для эксплуатации совместно с прицепом, имеющим вакуумную рабочую тормозную систему, прицеп должен быть оборудован аккумулятором энергии, имеющим объем V, л, определяемый по формуле

V = 15R,

где R - технически допустимая масса, приходящаяся на оси прицепа, выраженная в тоннах.

Е.3 Гидравлические тормозные системы с аккумуляторами энергии

Е.3.1 Аккумуляторы энергии

Е.3.1.1 Общие требования

Е.3.1.1.1 ТС, работа тормозных систем которых требует использования аккумулированной энергии, передающейся жидкостью, находящейся под давлением, должны быть оборудованы аккумуляторами энергии, соответствующими требованиям Е.3.1.2.

Е.3.1.1.2 Аккумуляторы энергии могут не соответствовать требованиям Е.3.1.2, если конструкция тормозной системы позволяет при отсутствии любого резервного источника энергии обеспечить тормозную эффективность не менее эффективности, предписанной для запасной тормозной системы.

Е.3.1.1.3 При проверке соответствия требованиям Е.3.1.2.1, Е.3.1.2.2 и Е.3.2.1 тормоза должны быть отрегулированы так, чтобы зазоры между контактирующими поверхностями были минимальными, и для соответствия требованиям Е.3.1.2.1 частота полных активизаций тормозов должна обеспечивать интервал не менее 60 с между последовательными активизациями.

Е.3.1.2 Механические ТС

Е.3.1.2.1 Механические ТС, оборудованные гидравлическими тормозными системами с аккумуляторами энергии, должны соответствовать следующим требованиям:

Е.3.1.2.1.1 После восьми полных воздействий на орган управления рабочей тормозной системы при девятом воздействии должна быть обеспечена эффективность торможения, предписанная для запасной тормозной системы.

Е.3.1.2.1.2 Испытание проводят следующим образом:

Е.3.1.2.1.2.1 Испытание начинают при давлении, которое может устанавливать изготовитель, но оно не должно превышать давления включения.

Е.3.1.2.1.2.2 Аккумулятор(ы) энергии не следует пополнять в процессе испытания, кроме того, аккумуляторы энергии вспомогательных систем должны быть изолированы.

Е.3.1.2.2 Механические ТС, оборудованные гидравлической тормозной системой с аккумуляторами энергии, которые не могут соответствовать требованиям 5.2.1.5.1, считают удовлетворяющими этим требованиям при соблюдении следующих условий:

Е.3.1.2.2.1 При возникновении любого единичного отказа в тормозном приводе должна оставаться возможность после восьми полных воздействий на орган управления рабочей тормозной системы обеспечить при девятом воздействии эффективность торможения не ниже предписанной для запасной тормозной системы или, если обеспечение этой эффективности, требующей использования аккумулятора(ов) энергии, достигается воздействием на отдельный орган управления, должна оставаться возможность после восьми полных воздействий обеспечить при девятом воздействии остаточную эффективность торможения, предписанную в 5.2.1.4.

Е.3.1.2.2.2 Испытание проводят следующим образом:

Е.3.1.2.2.2.1 С помощью источника энергии, стационарного или работающего на частоте, соответствующей частоте вращения двигателя в режиме холостого хода, может быть воспроизведен любой отказ в тормозном приводе. Перед тем как воспроизвести такой отказ, аккумулятор энергии должен находиться под давлением, которое может быть задано изготовителем, но не должно превышать давление включения.

Е.3.1.2.2.2.2 Вспомогательное оборудование и его аккумуляторы энергии (при наличии) должны быть изолированы.

Е.3.2 Источники энергии, подводимой через рабочую жидкость

Е.3.2.1 Определения

р₁ - максимальное рабочее давление в системе (давление включения);

р₂ - давление после четырех полных воздействий на орган управления рабочей тормозной системы, начинающихся при давлении р₁ и осуществляемых без пополнения аккумулятора (аккумуляторов) энергии;

t - время, необходимое для повышения давления в аккумуляторе энергии от р₂ до р₁ при отсутствии воздействий на орган управления рабочей тормозной системы.

Е.3.2.2 Условия проведения измерений

Е.3.2.2.1 В процессе определения времени t интенсивность выработки энергии источником энергии должна быть равна интенсивности при работе двигателя на частоте вращения, соответствующей максимальной мощности, или на частоте, ограничиваемой центробежным регулятором.

Е.3.2.2.2 В процессе определения времени t аккумулятор (аккумуляторы) энергии вспомогательного оборудования не должен быть изолирован, если только такая изоляция не происходит автоматически.

Е.3.2.3 Оценка результатов

Е.3.2.3.1 Для ТС всех категорий, за исключением М₃, N₂ и N₃, время t не должно превышать 20 с.

Е.3.3 Характеристики предупреждающих устройств

При неработающем двигателе и давлении в начале испытания, которое может задавать изготовитель, но которое не должно превышать давления включения, предупреждающее устройство не должно включаться после двух полных воздействий на орган управления рабочей тормозной системы.

Приложение Ж
(обязательное)

Специальные требования к пружинным тормозным системам

Ж.1 Термины и определения

Ж.1.1 пружинная тормозная система: Тормозная система, в которой энергия, необходимая для торможения, выделяется одной или несколькими пружинами, действующими как аккумуляторы энергии. Энергия для сжатия пружины (пружин), необходимого для освобождения (прекращения действия) тормозов, подается и регулируется воздействием водителя на орган управления (определение термина «орган управления» - см. 2.4).

Ж.1.2 пружинная камера: Камера, в которой осуществляется сжатие и распрямление пружины (пружин).

Ж.1.3 давление: Если сжатие пружины (пружин) осуществляется с помощью вакуумного устройства, то в соответствии с настоящим приложением это подразумевает отрицательное давление.

Ж.2 Общие требования

Ж.2.1 Пружинная тормозная система не должна быть использована в качестве рабочей тормозной системы. Однако в случае возникновения неисправности в приводе рабочей тормозной системы допускается использовать пружинную тормозную систему для обеспечения остаточной эффективности торможения, предписанной в 5.2.1.4, при условии, что водитель имеет возможность плавно регулировать действие системы. В случае механических ТС, за исключением тягачей, предназначенных для буксирования полуприцепов, отвечающих требованиям, установленным в 5.2.1.4.1, пружинная тормозная система не должна быть единственным источником остаточного торможения. Вакуумная пружинная тормозная система не должна быть применена для прицепов.

Ж.2.2 Незначительные изменения любых предельных значений давления, которые могут происходить в контуре питания пружинной камеры, не должны вызывать существенного изменения тормозной силы.

Ж.2.3 Механические ТС, оборудованные пружинными тормозными системами, должны удовлетворять следующим требованиям:

Ж.2.3.1 Питающий контур пружинной камеры должен либо включать в себя собственный аккумулятор энергии, либо получать энергию по меньшей мере из двух независимых аккумуляторов энергии. Питающая магистраль прицепа может быть выполнена как ответвление от этого питающего контура при условии, что падение давления в питающей магистрали прицепа не вызовет активизации пружинной тормозной системы.

Ж.2.3.2 Вспомогательное оборудование может получать необходимую энергию из питающей магистрали приводов пружинных тормозов только при условии, что его работа, даже в случае неисправности источника энергии, не сможет вызвать падение энергии в аккумуляторе энергии для приводов пружинных тормозов ниже уровня, при котором еще возможно однократное освобождение пружинных тормозов.

Ж.2.3.3 Во всех случаях при заполнении тормозной системы, первоначально находящейся под нулевым давлением, пружинные тормоза должны оставаться полностью активизированными безотносительно к положению органа управления до того момента, как давление в рабочей тормозной системе станет достаточным для обеспечения, по меньшей мере, эффективности торможения, предписанной для запасной тормозной системы груженого ТС при воздействии на орган управления рабочей тормозной системы.

Ж.2.3.4 Пружинные тормоза, будучи активизированными, не должны освобождаться, пока давление в рабочей тормозной системе не повысится до уровня, при котором будет обеспечена, по крайней мере, остаточная эффективность торможения груженого ТС при воздействии на орган управления рабочей тормозной системы.

Ж.2.4 Конструкция тормозных систем механических ТС должна предусматривать возможность активизации и освобождения тормозов не менее трех раз при условии, что начальное давление в пружинной камере равно максимальному давлению, на которое рассчитана конструкция. В случае прицепов должно быть обеспечено освобождение тормозов не менее трех раз после отсоединения прицепа, при этом давление в питающей магистрали перед отсоединением должно быть не менее 7,5 бар. Перед проверкой выполнения этого требования должен быть освобожден аварийный/автоматический тормоз. Необходимо также отрегулировать тормоза так, чтобы зазор между контактирующими поверхностями был минимальным. Кроме того, на прицепе, соединенном с буксирующим ТС, должны быть обеспечены активизации и освобождение стояночной тормозной системы в соответствии с 5.2.2.10.

Ж.2.5 Давление в пружинной камере механического ТС не должно превышать 80 % минимального уровня давления, поддерживаемого в нормальных условиях, и в то же время не должно вызывать активизацию тормоза. Тормоз при этом должен быть отрегулирован на минимально возможный зазор между контактирующими поверхностями.

Давление в пружинной камере не должно превышать давления, которое может быть обеспечено после четырех полных активизаций рабочей тормозной системы в соответствии с Е.1.1.3 (приложение Е) и в то же время не должно вызывать активизацию тормоза. Начальное давление должно составлять 7,0 бар.

Ж.2.6 Как только давление в магистрали, питающей энергией пружинную камеру (за исключением магистралей вспомогательного устройства, освобождающего тормоза и использующего жидкость под давлением), падает до уровня, при котором элементы тормоза начинают перемещаться, должно включиться оптическое или акустическое предупреждающее устройство. При условии выполнения этого требования предупреждающее устройство может также включать в себя красный предупреждающий сигнал, характеристики которого установлены в 5.2.1.29.1.1. Это требование неприменимо к прицепам.

Ж.2.7 Если механическое ТС, официально допущенное к буксированию прицепов с неразделенной или полуразделенной тормозной системой, оборудовано пружинной тормозной системой, автоматическая активизация пружинной тормозной системы должна вызывать активизацию тормозов прицепа.

Ж.3 Вспомогательная система освобождения пружинных тормозов

Ж.3.1 Пружинная тормозная система должна быть сконструирована так, чтобы в случае возникновения неисправности в этой системе сохранялась возможность освобождения тормозов. Это может быть осуществлено с помощью использования вспомогательного освобождающего устройства (пневматического, механического и т.п.).

Вспомогательные освобождающие устройства, использующие для освобождения тормозов запасенную энергию, должны получать эту энергию из аккумулятора энергии, независимого от аккумулятора энергии, используемого пружинной тормозной системой в нормальных условиях. Энергоносители (сжатый воздух или жидкость) в таком вспомогательном освобождающем устройстве могут воздействовать на ту же поверхность плунжера в пружинной камере, что и энергоносители, применяемые в основной пружинной тормозной системе, при условии, что вспомогательное освобождающее устройство имеет отдельную питающую магистраль. Соединение этой магистрали с основной магистралью, связывающей управляющее устройство с пружинными камерами, должно находиться непосредственно около входа в каждую пружинную камеру или быть встроено непосредственно в корпус пружинной камеры. Это соединение должно содержать устройство, предотвращающее влияние одной магистрали на другую и соответствующее требованиям 5.2.1.6.

Ж.3.1.1 Для выполнения требований Ж.3.1 в элементах привода тормозной системы, перечисленных в 5.2.1.2.8, не должны возникать неисправности (отказы) при условии, что эти элементы изготовлены из металла или материала, имеющего схожие с ним характеристики, и не подвергаются значительным деформациям при торможении в нормальных условиях.

Ж.3.2 Если функционирование вспомогательного устройства по Ж.3.1 требует использования приспособления или гаечного ключа, соответствующее приспособление или ключ должно(ен) входить в комплект инструмента ТС.

Ж.3.3 Если вспомогательная освобождающая система использует запасенную энергию для освобождения пружинных тормозов, должны быть выполнены следующие требования:

Ж.3.3.1 если вспомогательная система освобождения пружинных тормозов и запасная/стояночная тормозная система имеют общий орган управления, то во всех случаях должны быть выполнены требования Ж.2.3;

Ж.3.3.2 если орган управления вспомогательной системы освобождения пружинных тормозов не объединен с органом управления запасной/стояночной тормозной системы, требования, установленные в Ж.2.3, должны быть выполнены обеими системами управления. Однако требования Ж.2.3.4 не должны распространяться на вспомогательную систему освобождения пружинных тормозов. Кроме того, орган управления вспомогательной системы освобождения пружинных тормозов должен быть расположен так, чтобы водитель, находящийся в нормальной рабочей позиции, не мог привести его в действие.

Ж.3.4 Если во вспомогательной системе освобождения пружинных тормозов используется сжатый воздух, система должна приводиться в действие отдельным органом управления, не связанным с основным органом управления пружинных тормозов.

Приложение И
(обязательное)

Требования к стояночным тормозным системам, оборудованным механическими устройствами блокировки тормозных цилиндров (блокираторами)

И.1 Термин и определение

механическое устройство блокировки тормозных цилиндров (mechanical brake-cylinder locking device): Устройство, обеспечивающее торможение транспортного средства стояночной тормозной системой путем механической блокировки штока тормозного плунжера. Механическая блокировка осуществляется выпуском сжатого воздуха, заключенного в блокировочной камере; при этом устройство сконструировано таким образом, что прекращение блокировки наступает благодаря восстановлению давления в блокировочной камере.

И.2 Специальные требования

И.2.1 Когда давление в блокировочной камере достигает уровня, при котором происходит механическая блокировка, должно включаться оптическое или звуковое предупреждающее устройство. Такое предупреждающее устройство может включать в себя красный предупреждающий сигнал, функции которого описаны в 5.2.1.29.1.1. Требование по установке такого устройства не применяют к прицепам.

Для прицепов давление, соответствующее механической блокировке, не должно превышать 4 бар. После возникновения любой единичной неисправности в рабочей тормозной системе прицепа должна быть обеспечена эффективность торможения, предписанная для стояночной тормозной системы. Кроме того, необходимо предусмотреть возможность не менее чем трехкратного освобождения тормозов после отсоединения прицепа, при этом давление в питающей магистрали перед отсоединением должно быть 6,5 бар. Регулировка тормозов должна быть выполнена так, чтобы зазоры между контактирующими поверхностями были минимальными. Должны также быть обеспечены активизация и освобождение стояночной тормозной системы в соответствии с 5.2.2.10, когда прицеп соединен с буксирующим ТС.

И.2.2 В тормозных цилиндрах, оборудованных механическим устройством блокировки, перемещение тормозного плунжера должно осуществляться с помощью энергии любого из двух независимых аккумуляторов энергии.

И.2.3 Блокированный тормозной цилиндр не должен освобождаться, если не обеспечена активизация тормоза после такого освобождения.

И.2.4 В случае возникновения неисправности в источнике энергии, подаваемой в блокировочную камеру, должна быть предусмотрена возможность применения вспомогательного освобождающего устройства (пневматического, которое может использовать воздух, содержащийся в одной из шин ТС, или механического).

И.2.5 Орган управления должен при воздействии на него выполнять последовательно нижеследующие функции:

- воздействие на тормоза, которое должно обеспечить предписанную эффективность стояночного торможения;

- блокировку тормозов в этом положении;

- снятие усилия, воздействующего на тормоза.

Приложение К
(обязательное)

Распределение тормозных сил по осям транспортного средства и требования к совместимости буксирующих транспортных средств и прицепов

К.1 Общие требования

К.1.1 ТС категорий М, N, O₂, O₃ и O₄, не оборудованные АБС в соответствии с приложением Н, должны соответствовать всем требованиям настоящего приложения. В случае применения какого-либо специального устройства оно должно действовать автоматически ¹⁾.

__________

¹⁾ В случае прицепов с электрически контролируемым распределением тормозных сил требования настоящего приложения применимы, только если прицеп имеет электрическое соединение с тягачом через соединитель, соответствующий [3] или [4].

Однако ТС, не относящиеся к категории M₁ оборудованные АБС в соответствии с приложением Н, должны также соответствовать требованиям К.7, если они дополнительно оборудованы специальным автоматическим устройством, управляющим распределением тормозных усилий по осям ТС. В случае возникновения неисправности в таком устройстве должна быть предусмотрена возможность остановки ТС в соответствии с К.6.

К.1.1.1 Если ТС укомплектовано тормозной системой длительного действия, замедляющая (тормозная) сила, производимая этой системой, не должна быть учтена при определении тормозной эффективности ТС в соответствии с требованиями настоящего приложения.

К.1.2 Требования, определяемые рисунками К.4 - К.7, распространяются как на механические ТС с пневматической управляющей магистралью, соответствующие 5.1.3.1.1, так и на механические ТС с электрической управляющей магистралью, соответствующие 5.1.3.1.3. В обоих случаях на осях абсцисс диаграмм, изображенных на этих рисунках, отложены цифры, соответствующие исходным значениям давления, передающегося по управляющей магистрали: для ТС, оборудованных в соответствии с 5.1.3.1.1, эти цифры отражают реальные значения давления сжатого воздуха в управляющей магистрали (р_m). Для ТС, оборудованных в соответствии с 5.1.3.1.3, цифры на оси абсцисс определяют числовые значения запрашиваемых данных, передаваемые по электрической управляющей магистрали в соответствии с [1] и [2]. ТС, оборудованные в соответствии с 5.1.3.1.2 (т.е. имеющие как пневматические, так и электрические управляющие магистрали), должны удовлетворять требованиям диаграмм, относящихся к обеим управляющим магистралям. Однако взаимной идентичности кривых, описывающих тормозные характеристики, относящиеся к обеим управляющим магистралям, не требуется.

К.1.3 Наблюдение за изменением тормозных сил

К.1.3.1 В процессе проведения испытательной лабораторией испытаний должно быть подтверждено, что рост тормозных сил на оси каждой независимой группы осей ²⁾ происходит в следующих диапазонах давления:

________

²⁾ В случае многоосных ТС, у которых расстояния между любыми смежными осями превышают 2 м, каждую отдельную ось считают независимой группой осей.

а) для груженых ТС:

- по меньшей мере на одной оси рост тормозной силы должен начинаться, когда давление в соединительной головке находится в диапазоне от 0,2 до 1,0 бар;

- по меньшей мере на одной из осей каждой другой группы осей рост тормозной силы должен начинаться, когда давление в соединительной головке не превышает 1,2 бар;

б) для порожних ТС:

- по меньшей мере на одной оси рост тормозной силы должен начинаться, когда давление в соединительной головке находится в диапазоне от 0,2 до 1,0 бар.

К.1.3.1.1 Колесо (колеса) оси (осей) отрывают от опорной поверхности, при этом оно (они) свободно вращается, затем начинают увеличивать тормозную силу и измеряют давление в соединительной головке, соответствующее моменту, когда колесо (колеса) перестанет прокручиваться от руки. Эти условия считают соответствующими началу роста тормозной силы.

К.1.4 Для ТС категории О с пневматическими тормозными системами, если применяют альтернативную процедуру подтверждения результатов испытаний, описанную в приложении X, соответствующие расчеты, требуемые этим приложением, выполняют с использованием характеристик эффективности торможения, полученных на основе соответствующих протоколов испытаний, приведенных в приложении Ф, и данных о высоте центра масс, полученных методом, описанным в дополнении 1 к приложению X.

К.2 Обозначения

i - порядковый номер оси (i = 1 - передняя ось, i = 2 - следующая ось и т.д.);

Р_i - вертикальная реакция со стороны дорожной поверхности на i-ю ось;

N_i - вертикальная реакция со стороны дорожной поверхности на i-ю ось в процессе торможения;

T_i - тормозная сила на i-й оси (сила воздействия колес i-й оси на дорожную поверхность в результате активизации тормозов в нормальных условиях);

f_i - коэффициент использования сил сцепления, реализуемый на i-й оси¹⁾ (f_i = T_i/N_i);

J - замедление ТС;

g - ускорение силы тяжести (g = 10 м/с²);

z - удельная тормозная сила ТС (z = J/g)²⁾;

Р - масса ТС;

h - высота центра масс относительно дорожной поверхности, установленная изготовителем и подтвержденная испытательной лабораторией, проводящей соответствующие испытания;

E - колесная база;

k - теоретический коэффициент сцепления шины с дорожной поверхностью;

К_с - коэффициент коррекции для груженого полуприцепа;

К_v - коэффициент коррекции для порожнего полуприцепа;

T_M - сумма тормозных сил на периферии всех колес ТС, предназначенного для буксирования прицепов;

Р_м - суммарная вертикальная статическая реакция со стороны дорожной поверхности на колеса ТС, предназначенного для буксирования прицепов ³⁾;

р_m - давление в управляющей магистрали на соединительной головке;

T_R - сумма тормозных сил на периферии всех колес прицепа;

P_R - суммарная вертикальная статическая реакция со стороны дорожной поверхности на колеса прицепа ³⁾;

P_Rmax - P_R при максимальной массе ⁴⁾ прицепа;

E_R - расстояние между шкворнем и осью (или поперечной плоскостью симметрии тележки) полуприцепа;

h_R - высота центра масс полуприцепа относительно дорожной поверхности, установленная изготовителем и подтвержденная испытательной лабораторией, проводящей соответствующие испытания.

______________

¹⁾ Графики использования сил сцепления ТС - кривые, показывающие для конкретных условий нагружения использование сил сцепления на каждой i-й оси в зависимости от удельной тормозной силы ТС.

²⁾ Для полуприцепов z - тормозная сила, деленная на статическую нагрузку на ось(и) полуприцепа.

³⁾ См. В.1.4.4.3 (приложение В).

⁴⁾ См. 2.17.

К.3 Требования к механическим транспортным средствам

К.3.1 Двухосные транспортные средства

К.3.1.1 Для всех категорий ТС при 0,2 ≤ k ≤ 0,8 ⁵⁾:

________

⁵⁾ Требования К.3.1.1 и К.5.1.1 не заменяют требования приложения В, относящиеся к тормозной эффективности. Однако если в испытаниях, проведенных при условиях, указанных в К.3.1.1 и К.5.1.1, обеспечена более высокая тормозная эффективность, чем предписываемая в приложении В, то должны быть выполнены требования, относящиеся к кривым использования сил сцепления в зонах графиков на рисунках К.1 - К.3, определяемых прямыми линиями k = 0,8 и z = 0,8.

z ≥ 0,10 + 0,85 (k - 0,20).

К.3.1.2 При всех вариантах загрузки ТС кривая использования сил сцепления для задней оси не должна быть размещена выше аналогичной кривой для передней оси:

К.3.1.2.1 для всех значений удельной тормозной силы в диапазоне от 0,15 до 0,80 в случае ТС категории М₁ (см. рисунок К.1) ⁶⁾, а также ТС категории N₁ с отношением нагрузок на заднюю ось в груженом/порожнем состоянии, не превышающим 1,5, или максимальной массой менее 2 т;

_______

⁶⁾ Однако для ТС указанной категории в диапазоне 0,30 ≤ z ≤ 0,45 допускается обратное взаимное расположение этих кривых при условии, что кривая использования силы трения для задней оси не превышает более чем на 0,05 линию, определяемую равенством k = z (линию идеального использования силы трения) на рисунке К.1.

Рисунок К.1 - График использования сил сцепления для транспортных средств категории М₁ и некоторых транспортных средств категории N₁ (см. К.3.1.2.2)

К.3.1.2.2 для всех значений удельной тормозной силы в диапазоне от 0,15 до 0,50 в случае ТС категории N₁ ¹⁾, за исключением ТС категории N₁ упомянутых в К.3.2.1 (см. рисунок К.2);

__________

¹⁾ Это условие считают выполненным также в случае, когда для удельных тормозных сил в диапазоне от 0,15 до 0,30 кривые использования сил сцепления на всех осях расположены между двумя линиями, параллельными линии идеального использования силы сцепления и определяемыми равенствами k = z + 0,08 и k = z - 0,08, как показано на рисунке К.2, где кривая использования силы сцепления на задней оси может пересекать (как возможный вариант) линию k = z - 0,08 и соответствует в диапазоне удельных тормозных сил от 0,30 до 0,50 условию z ≥ 0,5k - 0,8, а в диапазоне от 0,5 до 0,61 - условию z ≥ 0,5k + 0,21.

Рисунок К.2 - График использования сил сцепления для транспортных средств категории N₁, за исключением транспортных средств этой категории, упомянутых в К.3.1.2.2

Примечание - Нижнюю границу k = z - 0,08 не применяют к оценке реализации сил сцепления на задней оси.

К.3.1.2.3 для всех значений удельной тормозной силы в диапазоне от 0,15 до 0,30 в случае ТС других категорий (см. рисунок К.3) ¹⁾.

__________

¹⁾ Это условие считают выполненным также в случае, когда для удельных тормозных сил в диапазоне от 0,15 до 0,30 кривые использования сил сцепления на всех осях расположены между двумя линиями, параллельными линии идеального использования силы сцепления и определяемыми равенствами k = z + 0,08 и k = z - 0,08 на рисунке К.3, и кривая использования силы сцепления на задней оси для удельных тормозных сил z ≥ 0,3 соответствует условию: z ≥ 0,3 + 0,74 (k - 0,38).

Рисунок К.3 - График использования сил сцепления для транспортных средств категорий иных, чем M₁ N₁ и полные прицепы

Примечание - Нижнюю границу k = z - 0,08 не применяют для оценки реализации сил сцепления на задней оси.

К.3.1.3 В случае механического ТС, официально допущенного к буксированию прицепов категории O₃ или O₄, оборудованных пневматической тормозной системой, должны быть выполнены следующие требования:

К.3.1.3.1 Если испытание проводят с неработающим источником энергии, заглушённой питающей магистралью, резервуаром вместимостью 0,5 л, присоединенным к пневматической управляющей магистрали, и наличием в системе давлений включения и выключения, давление на соединительных головках питающей и пневматической магистралей при полном воздействии на орган управления должно быть между 6,5 и 8,5 бар независимо от загрузки ТС.

К.3.1.3.2 Для ТС, оборудованных электрической управляющей магистралью, полное воздействие на орган управления рабочей тормозной системы должно вызвать сигнал запроса [1], [2], цифровой код которого соответствует давлению от 6,5 до 8,5 бар.

К.3.1.3.3 Такие значения должны быть наглядно продемонстрированы на механическом ТС, отсоединенном от прицепа. Области совместимости на диаграммах, приведенных на рисунках К.4 - К.6, не должны выходить за 7,5 бар и/или соответствующее значение эквивалентного дискретного сигнала [1] и [2].

К.3.1.3.4 В соединительной головке питающей магистрали при давлении включения в системе должно быть обеспечено давление не менее 7 бар. Это давление должно быть продемонстрировано без активизации рабочих тормозов.

К.3.1.4 Проверка выполнения требований К.3.1.1 и К.3.1.2

К.3.1.4.1 Для проверки выполнения требований К.3.1.1 и К.3.1.2 изготовитель должен представить кривые использования сил сцепления на передней f₁ и задней f₂ осях, рассчитанные по формулам:

Примечание - Расшифровка обозначений дана в К.2.

Кривые должны быть построены для ТС в следующих двух вариантах загрузки:

К.3.1.4.1.1 порожнего ТС в снаряженном состоянии (включая водителя) ²⁾;

_________

²⁾ В случае ТС, представляющего собой шасси с кабиной, допускается дополнительная нагрузка, имитирующая массу кузова, но такая, чтобы масса ТС не превосходила минимальную массу ТС, декларируемую изготовителем в приложении Б.

К.3.1.4.1.2 груженого ТС, для которого предусмотрена возможность изменения распределения нагрузки на оси, включая создание максимально допустимой нагрузки на переднюю ось.

К.3.1.4.2 Если для ТС с постоянным приводом на все колеса невозможно выполнить в соответствии с К.3.1.4.1 расчетное подтверждение соответствия требованиям К.3.1.1 и К.3.1.2, изготовитель может вместо этого провести испытание по определению последовательности блокировки колес. При этом для всех удельных тормозных сил в диапазоне от 0,15 до 0,8 блокировка передних колес должна происходить одновременно с блокировкой задних колес или ранее.

К.3.1.4.3 Процедура подтверждения соответствия требованиям К.3.1.4.2

К.3.1.4.3.1 Испытания по определению последовательности блокировки колес должны быть проведены на дорожных покрытиях двух видов: с коэффициентом сцепления не более 0,3 и с коэффициентом сцепления около 0,8 (сухая дорога) со скоростями начала торможения, установленными в К.3.1.4.3.2.

К.3.1.4.3.2 Скорости начала торможения:

60 км/ч, но более 0,8v_max - на дорожной поверхности с низким коэффициентом сцепления;

80 км/ч, но не более v_max - на дорожной поверхности с высоким коэффициентом сцепления.

К.3.1.4.3.3 Усилие, приложенное к педали тормоза, может превышать допустимые усилия активизации тормозов, указанные в В.2.1.1 (приложение В).

К.3.1.4.3.4 Это усилие прилагают и увеличивают таким образом, чтобы второе колесо оси блокировалось в диапазоне времени от 0,5 до 1,0 с, отсчитанного с момента приложения усилия, тем самым обеспечивая блокирование всех колес данной оси ТС (допускается также блокирование и других колес ТС в процессе испытания, например, в случае одновременного блокирования обеих осей).

К.3.1.4.4 Испытание, описанное в К.3.1.4.2, должно быть выполнено на дорожном покрытии каждого вида дважды. Если результаты одного испытания не считают удовлетворительными, должно быть проведено третье, решающее, испытание.

К.3.1.4.5 Для ТС, снабженных электрической рекуперативной тормозной системой категории В, если на функциональные возможности этой системы влияет степень зарядки аккумуляторов, необходимо построить кривые, учитывающие компонент торможения электрической рекуперативной тормозной системой в условиях приложения минимальной и максимальной тормозных сил. Это требование неприменимо, если ТС оборудовано АБС, управляющей колесами, подсоединенными к электрической рекуперативной тормозной системе, и в этом случае должно быть заменено требованиями приложения Н.

К.3.1.5 Буксирующие транспортные средства, за исключением тягачей для полуприцепов

К.3.1.5.1 В случае механических ТС, которым официально разрешено буксирование прицепов категории O₃ или O₄, укомплектованных пневматической тормозной системой, области совместимости значений удельной тормозной силы Т_М/Р_М и давления р_m должны соответствовать областям, показанным на рисунке К.4, для всех значений р_m между 0,2 и 7,5 бар.

Примечание - Зависимости, определяемые по графику, должны быть применены последовательно для промежуточных состояний загрузки ТС в диапазоне от груженого до порожнего состояния и осуществлены с помощью автоматических устройств.

Рисунок К.4 - Области совместимости значений удельных тормозных сил и давления в соединительной головке управляющей магистрали для буксирующих транспортных средств и прицепов, за исключением тягачей для полуприцепов (седельных тягачей) и полуприцепов

К.3.1.6 Тягачи для полуприцепов

К.3.1.6.1 Тягачи в комбинации с порожними полуприцепами

Порожняя комбинация ТС состоит из тягача в снаряженном состоянии (включая водителя), сочлененного с порожним полуприцепом. Динамическая нагрузка на тягач со стороны полуприцепа должна быть представлена массой P_s, смонтированной на седле тягача и равной 15 % максимальной массы, приходящейся на сцепное устройство. Необходимо иметь возможность регулировать тормозные силы в диапазоне от состояния «тягач с порожним полуприцепом» до состояния «одиночный тягач», при этом значения тормозных сил, относящихся к «одиночному тягачу», подлежат проверке.

К.3.1.6.2 Тягачи в комбинации с гружеными полуприцепами

Груженая комбинация ТС состоит из тягача в снаряженном состоянии (включая водителя), сочлененного с груженым полуприцепом. Динамическая нагрузка на тягач со стороны полуприцепа должна быть представлена массой P_s, смонтированной на седле тягача и определяемой по формуле

P_s = P_so (1 + 0,45z),

где P_so - разность между максимально допустимой массой комбинации тягача с полуприцепом и массой комбинации тягача с полуприцепом в снаряженном состоянии.

Значение высоты центра масс h рассчитывают по формуле

где h₀ - высота центра масс тягача;

h_s - высота контактной поверхности сцепного устройства, на которую опирается полуприцеп;

Р₀ - порожняя масса одиночного тягача.

К.3.1.6.3 Для ТС, оборудованного пневматической тормозной системой, допустимая область взаимосвязанных значений удельной тормозной силы Т_М/Р_М и давления р_m должна находиться в пределах, ограниченных значениями давления р_m от 0,2 до 7,5 бар (см. рисунок К.5).

Примечание - Зависимости, определяемые по графику, должны быть применены последовательно для промежуточных состояний загрузки ТС в диапазоне от груженого до порожнего состояния и осуществлены с помощью автоматических устройств.

Рисунок К.5 - Области совместимости значений удельных тормозных сил и давления в соединительной головке управляющей магистрали для тягачей, предназначенных для буксирования полуприцепов

К.3.2 Транспортные средства, имеющие более двух осей

ТС, имеющие более двух осей, должны удовлетворять требованиям К.3.1. При этом требования, относящиеся к последовательности блокирования колес, считают выполненными, если в диапазоне удельных тормозных сил от 0,15 до 0,30 использование сил сцепления по меньшей мере на одной из передних осей будет выше, чем по меньшей мере на одной из задних осей.

К.4 Требования к полуприцепам

К.4.1 Полуприцепы, оборудованные пневматическими тормозными системами

К.4.1.1 Допустимые с точки зрения совместимости значения удельной тормозной силы T_R/P_R и давления р_m должны лежать в двух областях, построенных на основе рисунков К.6 и К.7 для всех значений давления р_m в диапазоне от 0,2 до 7,5 бар как для порожнего, так и для груженого состояния полуприцепа. Эти требования должны быть удовлетворены при всех допустимых условиях нагрузки на оси полуприцепа.

Примечание - Соотношение между удельной тормозной силой T_R/P_R и давлением в управляющей магистрали для груженого и порожнего прицепов (см. рисунок К.6) устанавливают следующим образом:

- коэффициенты K_с (для груженого ТС) и K_v (для порожнего ТС) определяют по диаграмме, показанной на рисунке К.7. Чтобы определить области совместимости, соответствующие груженому и порожнему ТС, значения ординат верхней и нижней границ заштрихованной области на рисунке К.6 должны быть умножены на коэффициенты К_с и K_v соответственно.

Рисунок К.6 - Области совместимости значений удельных тормозных сил и давления в соединительной головке управляющей магистрали полуприцепов

К.4.1.2 Если требования К.4.1.1 не могут быть выполнены совместно с требованиями В.3.1.2.1 (приложение В), относящимися к полуприцепам при K_с < 0,8, то полуприцеп должен иметь эффективность торможения не меньшую, чем обусловленная в В.3.1.2.1, и быть оборудован АБС, соответствующей требованиям приложения Н, за исключением требований к совместимости, установленных в разделе 1 приложения Н.

Рисунок К.7 - Диаграмма для определения коэффициентов коррекции, соответствующих груженому и порожнему прицепам

К.4.2 Пояснение к диаграмме на рисунке К.7

К.4.2.1 Формула, на основе которой построена диаграмма на рисунке К.7:

K.4.2.2 Практический пример определения коэффициентов К_с и К_v

К.4.2.2.1 Линии со стрелками на рисунке К.7 демонстрируют построение коэффициентов K_с и K_v для ТС, имеющего следующие характеристики:

К.4.2.2.2 Определение корректирующего коэффициента К_с для груженого ТС

Начальная точка построения - на оси ординат h_R = 1,8 м.

Затем проводят горизонтальную линию до пересечения с соответствующей прямой gp/P_R (для данного случая gp/P_R = 1,6).

От точки пересечения проводят вертикальную линию до соответствующей прямой E_R (для данного случая E_R = 6 м).

От точки пересечения проводят горизонтальную линию до оси ординат и по шкале для К_с определяют значение коэффициента коррекции для груженого ТС (для данного случая К_с = 1,04).

К.4.2.2.3 Определение корректирующего коэффициента К_v для порожнего ТС

К.4.2.2.3.1 Определение коэффициента К₂

Начальная точка построения - на оси ординат h_R = 1,4 м.

Затем проводят горизонтальную линию влево до пересечения с соответствующей прямой P_R/P_Rmax из группы, расположенной вблизи оси ординат (для данного случая P_R/P_Rmax = 0,2).

От точки пересечения проводят вертикальную линию вниз до пересечения с осью абсцисс, по шкале которой считывают значение коэффициента К₂ (для данного случая К₂ = 0,13).

К.4.2.2.3.2 Определение коэффициента К₁

Начальная точка построения - на оси ординат h_R = 1,4 м.

Затем проводят горизонтальную линию вправо до пересечения с соответствующей прямой gP/P_R (для данного случая gP/P_R = 1,4).

От точки пересечения проводят вертикальную линию до соответствующей прямой E_R (для данного случая E_R = 6 м).

От точки пересечения проводят влево горизонтальную линию до пересечения с соответствующей прямой P_R/P_Rmax из группы, расположенной вдали от оси ординат (для данного случая P_R/P_Rmax = 0,2).

Затем от точки пересечения проводят вертикальную линию вниз до пересечения с осью абсцисс, по шкале которой считывают значение коэффициента K₁ (для данного случая K₁ = 1,79).

К.4.2.2.3.3 Расчет корректирующего коэффициента K_v для порожнего ТС

K_v = K₁ - K₂ (для данного случая K_v = 1,66).

К.5 Требования к полным прицепам и прицепам с центральной осью

К.5.1 Требования к полным прицепам, оборудованным пневматическими тормозами

К.5.1.1 Полные прицепы с двумя осями должны удовлетворять следующим требованиям:

К 5.1.1.1 для значений k, находящихся в диапазоне от 0,2 до 0,8 ¹⁾:

___________

¹⁾ Выполнение условий К.3.1.1 и К.5.1.1 оставляют неизменными требования приложения В, относящиеся к эффективности торможения. Однако если в испытаниях, проведенных при условиях, описанных в К.3.1.1 и К.5.1.1, обеспечена эффективность торможения более высокая, чем предписываемая в приложении В, условия, относящиеся к кривым использования сцепления, должны быть применены в областях графиков, показанных на рисунках К.1 - К.3, определяемых прямыми линиями k = 0,8 и z = 0,8.

z ≥ 0,1 + 0,85 (k - 0,2);

К.5.1.1.2 при всех вариантах загрузки ТС кривая использования сил сцепления на задней оси не должна быть размещена выше аналогичной кривой для передней оси для всех удельных тормозных сил в диапазоне от 0,15 до 0,30. Это условие считают выполненным также в случае, когда для удельных тормозных сил в диапазоне от 0,15 до 0,30 кривые использования сил сцепления на всех осях расположены между двумя линиями, параллельными линии идеального использования силы сцепления и определяемыми равенствами k = z + 0,08 и k = z - 0,08, как показано на рисунке К.3, и кривая использования силы сцепления на задней оси для удельных тормозных сил z ≥ 0,3 удовлетворяет условию

z ≥ 0,3 + 0,74 (k - 0,38);

К.5.1.1.3 для подтверждения требований К.5.1.1.1 и К.5.1.1.2 используют ту же процедуру, что и для К.3.1.4.

К.5.1.2 Полные прицепы, имеющие более двух осей, должны удовлетворять требованиям К.5.1.1. Требования К.5.1.1, касающиеся последовательности блокирования колес, считают выполненными, если для удельных тормозных сил в диапазоне от 0,15 до 0,30 сила сцепления, реализуемая хотя бы на одной оси группы передних осей, превышает силу сцепления, реализуемую хотя бы на одной оси группы задних осей.

К.5.1.3 Допустимые комбинации значений удельной тормозной силы T_R/P_R и давления р_m должны лежать в пределах областей, показанных на рисунке К.4 при всех давлениях в диапазоне от 0,2 до 7,5 бар как на порожнем, так и на груженом ТС.

К.5.2 Требования к прицепам с центральной осью, оборудованным пневматическими тормозами

К.5.2.1 Допустимые комбинации значений удельной тормозной силы T_R/P_R и давления р_m должны лежать в пределах двух областей, показанных на рисунке К.4, после умножения значений на оси ординат на 0,95. Это требование должно быть выполнено при всех давлениях в диапазоне от 0,2 до 7,5 бар как на порожнем, так и на груженом ТС.

К.5.2.2 Если требования К.3.1.2.1 не могут быть выполнены из-за слишком низкого коэффициента сцепления, то прицеп с центральной осью должен быть оборудован АБС, соответствующей требованиям приложения Н.

К.6 Требования, которые должны быть выполнены в случае отказа системы распределения тормозных сил

Если требования настоящего приложения выполняют с помощью специального устройства (например, устройства, механически управляющего распределением тормозных сил по осям в результате воздействия подвески ТС), то должна быть предусмотрена возможность остановки механического ТС с эффективностью запасного торможения в случае неисправности такого устройства. Для механических ТС, которым официально разрешено буксировать прицепы с пневматическими тормозами, должна быть предусмотрена возможность достижения давления в соединительной головке управляющей магистрали в пределах диапазона, установленного в К.3.1.3. В случае неисправности такого устройства, установленного на прицепе, должна быть обеспечена эффективность торможения не менее 30 % эффективности рабочего торможения этого ТС.

К.7 Маркировка

К.7.1 ТС всех категорий, за исключением M₁ которые соответствуют требованиям настоящего приложения, благодаря использованию устройств, механически управляемых подвеской ТС, должны иметь маркировку, показывающую рабочее перемещение устройства между позициями, соответствующими порожнему и груженому состояниям ТС, а также дающую дополнительную информацию для регулировки устройства.

К.7.1.1 Если устройство, реагирующее на тормозную нагрузку, управляется через подвеску ТС какими-либо иными способами, на ТС должна быть нанесена маркировка, дающая информацию для регулировки этого устройства.

К.7.2 Если выполнение требований данного приложения осуществляют с помощью устройства, изменяющего давление воздуха в тормозном приводе, на ТС должна быть нанесена маркировка, указывающая осевые нагрузки в контакте с опорной поверхностью, номинальные значения давления на выходе из устройства, а также давление на входе, составляющее не менее 80 % максимального давления на входе, заявленного изготовителем ТС, для следующих вариантов загрузки:

К.7.2.1 технически допустимой максимальной осевой нагрузки для оси (осей), осуществляющей управление устройством;

К.7.2.2 осевой нагрузки (осевых нагрузок), соответствующей порожнему ТС в снаряженном состоянии (см. приложение Б, «Приложение к протоколу испытаний ...», пункт 10);

К.7.2.3 осевой нагрузки (осевых нагрузок), приближенной к осевой нагрузке (осевым нагрузкам) ТС в снаряженном состоянии с предполагаемым к установке кузовом, где осевые нагрузки, упомянутые в К.7.2.2, относятся к шасси ТС с кабиной;

К.7.2.4 осевой нагрузки (осевых нагрузок), назначенной изготовителем для обеспечения регулировки устройства и его последующей проверки в эксплуатации, если эта нагрузка отличается от нагрузок, установленных вК.7.2.1 - К.7.2.2.

К.7.3 Сведения, приводимые в «Приложении к протоколу испытаний ...», пункт 11.8 (см. приложение Б), должны включать в себя информацию, позволяющую проверить соответствие ТС требованиям К.7.1 и К.7.2.

К.7.4 Маркировка, описанная в К.7.1 и К.7.2, нанесенная на ТС, должна быть хорошо различимой и нестираемой. Пример такой маркировки показан на рисунке К.8.

Рисунок К.8 - Пример маркировки устройства, реагирующего на тормозную нагрузку на ось транспортного средства (место установки - ось № 2)

К.7.5 Системы распределения тормозных сил с электронным управлением, которые могут не соответствовать требованиям К.7.1 - К.7.4, должны иметь процедуру самопроверки функций, влияющих на распределение тормозных сил. Кроме того, когда ТС неподвижно, необходимо обеспечить выполнение процедур проверки, описанных в К.1.3.1, путем создания номинального давления, соответствующего началу торможения как для груженого, так и для порожнего ТС.

К.8 Испытание ТС

В процессе испытаний испытательная лаборатория должна проверить соответствие требованиям, содержащимся в данном приложении, а также выполнить любые другие испытания, которые сочтет необходимыми для достижения этой цели. Результаты любых дополнительных испытаний должны быть зафиксированы и добавлены в отчет об испытаниях, выполненных испытательной лабораторией.

Приложение Л
(обязательное)

Условия, при которых испытания «Тип-I» и/или «Тип-II» (или «Тип-IIА»), или «Тип-III» не должны быть проведены

Л.1 ТС, представленное на испытания по определению соответствия требованиям настоящего стандарта, не нуждается в проведении испытаний «Тип-I» и/или «Тип-II» (или «Тип-IIА»), или «Тип-III» в следующих случаях:

Л.1.1 Когда представленное ТС (подразумевается механическое ТС или прицеп) в том, что касается шин, энергии торможения, реализуемой на каждой оси, метода крепления шин и тормозных узлов, идентично в отношении торможения механическому ТС или прицепу, которое:

Л.1.1.1 выдержало испытание «Тип-I» и/или «Тип-II» (или «Тип-IIА»), или «Тип-III»;

Л.1.1.2 выдержало испытание на соответствие настоящему стандарту по реализации энергии торможения для масс, приходящихся на каждую ось, не меньших, чем у представленного ТС.

Л.1.2 Когда представленное ТС (подразумевается механическое ТС или прицеп) в том, что касается шин, энергии торможения, реализуемой на каждой оси, метода крепления шин и тормозных узлов, идентично оси или осям, которые по отдельности выдержали испытание «Тип-I» и/или «Тип-II» (или «Тип-IIА»), или «Тип-III» для значений масс, распределенных по осям, не меньших, чем у представленного ТС, при условии, что энергия торможения, реализуемая на каждой оси, не превосходит энергию торможения, реализованную на каждой оси в исходном испытании или испытаниях, проведенных на отдельно взятой оси.

Л.1.3 Когда представленное ТС оборудовано тормозной системой длительного действия, иной чем система торможения двигателем и идентичной тормозной системе длительного действия, испытанной ранее, при условии, что в этом испытании было подтверждено выполнение следующих требований:

Л.1.3.1 тормозная система длительного действия в испытании, выполненном на уклоне не менее 6 % (испытании «Тип-II») или на уклоне не менее 7 % (испытании «Тип-IIА») без участия других тормозных систем, стабилизировала скорость ТС, максимальная масса которого в процессе испытания была не менее чем максимальная масса представленного ТС;

Л.1.3.2 в испытании, которое было проведено в соответствии с Л.1.3.1, было подтверждено, что частота вращения вращающихся частей тормозной системы при достижении представленным ТС скорости движения 30 км/ч такова, что тормозной момент (момент сопротивления) системы не менее чем момент, соответствующий испытанию, описанному в Л.1.3.1.

Л.1.4 Когда представленное ТС - это прицеп, оборудованный пневматическими барабанными тормозами с разжимными S-образными кулачками или пневматическими дисковыми тормозами ¹⁾, удовлетворяющий требованиям дополнения 2 к настоящему приложению, относящимся к характеристикам, сопоставимым с характеристиками, приводимыми в отчете об исходных испытаниях соответствующей оси, как показано в дополнении 3 к настоящему приложению.

__________

¹⁾ Другие конструкции тормозов также могут быть рассмотрены при условии предоставления соответствующей информации.

Л.2 Понятие «идентичный» в Л.1.1 - Л.1.3 означает идентичность в отношении геометрических и механических характеристик компонентов ТС, упоминаемых в этих пунктах, и материалов, использованных при их изготовлении.

Л.3 Если к ТС применяют изложенные выше требования, то к «Приложению к протоколу испытаний транспортного средства в отношении торможения на соответствие ГОСТ Р 41.13-2007» (см. приложение Б) должны быть добавлены следующие сведения:

Л.3.1 в случае, описанном в Л.1.1, - выходные данные протокола испытаний исходного ТС, подвергнутого испытанию «Тип-I» и/или «Тип-II» (или «Тип-IIА»), или «Тип-III»;

Л.3.2 в случае, описанном в Л.1.2, - заполненная таблица Л.1 из дополнения 1 к настоящему приложению;

Л.3.3 в случае, описанном в Л.1.3, - заполненная таблица Л.2 из дополнения 1 к настоящему приложению;

Л.3.4 в случае, описанном в Л.1.4, - заполненная таблица Л.3 из дополнения 1 к настоящему приложению.

Дополнение 1
к приложению Л

Формы таблиц для обоснования отсутствия необходимости проведения испытаний «Тип-I» и/или «Тип-II» (или «Тип-IIА»), или «Тип-III»

Таблица Л.1

Таблица Л.2

Таблица Л.3
