Совместимость технических средств электромагнитная УСТОЙЧИВОСТЬ К РАДИОЧАСТОТНОМУ Требования и методы испытаний IEC 61000-4-3:2006
Предисловие Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27
декабря Сведения о стандарте 1 РАЗРАБОТАН ЗАО «Научно-испытательный центр «САМТЭС» и Техническим комитетом по стандартизации ТК 30 «Электромагнитная совместимость технических средств» на основе собственного аутентичного перевода стандарта, указанного в пункте 4 2 ВНЕСЕН Техническим комитетом по стандартизации ТК 30 «Электромагнитная совместимость технических средств» 3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от
27 декабря 4 Настоящий стандарт является модифицированным по отношению к международному стандарту МЭК 61000-4-3:2006 «Электромагнитная совместимость (ЭМС) - Часть 4-3: Методы испытаний и измерений - Испытания на устойчивость к излученному радиочастотному электромагнитному полю» (IEC 61000-4-3:2006 «Electromagnetic compatibility (EMC) - Part 4-3: Testing and measurement techniques - Radiated, radio-frequency, electromagnetic field immunity test»). При этом дополнительные положения и требования, включенные в текст стандарта для учета потребностей национальной экономики Российской Федерации и особенностей российской национальной стандартизации, выделены в тексте стандарта курсивом. Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (пункт 3.5). При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении К 5 ВВЕДЕН ВПЕРВЫЕ Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок - в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомления и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет Предисловие к МЭК 61000-4-3: 2006 Международный стандарт МЭК 61000-4-3:2006 разработан Подкомитетом 77В «Высокочастотные электромагнитные помехи» Технического комитета МЭК ТК 77 «Электромагнитная совместимость». Стандарт МЭК 61000-4-3:2006 (третье издание) отменяет и заменяет второе издание стандарта МЭК 61000-4-3:2002 и Изменение № 1 ко второму изданию ( В текст стандарта МЭК 61000-4-3:2006 внесены изменения по отношению к стандарту МЭК 61000-4-3:2002. Полоса частот испытаний на устойчивость к электромагнитному полю расширена до 6 ГГц с учетом новых технологий, используемых в этой полосе частот. Установлены дополнительные требования к калибровке испытательного поля и линейности усилителя мощности. Введение к МЭК 61000-4-3:2006 Стандарты серии МЭК 61000 публикуются отдельными частями в соответствии со следующей структурой: - часть 1. Основы: общее рассмотрение (введение, фундаментальные принципы), определения, терминология; - часть 2. Электромагнитная обстановка: описание электромагнитной обстановки, классификация электромагнитной обстановки, уровни электромагнитной совместимости; - часть 3. Нормы: нормы помехоэмиссии, нормы помехоустойчивости (в случаях, если они не являются предметом рассмотрения техническими комитетами, разрабатывающими стандарты на продукцию); - часть 4. Методы испытаний и измерений: методы измерений, методы испытаний; - часть 5. Руководства по установке и помехоподавлению: руководства по установке, руководства по помехоподавлению; - часть 6. Общие стандарты; - часть 9. Разное. Каждая часть подразделяется на разделы, которые могут быть опубликованы как международные стандарты либо как технические условия или технические отчеты. Некоторые из указанных разделов опубликованы. Другие будут опубликованы с указанием номера части, за которым следует дефис, а затем номер, указывающий раздел (например 61000-6-1). Настоящая часть представляет собой международный стандарт, устанавливающий требования помехоустойчивости и методы испытаний, относящиеся к воздействию излученного радиочастотного электромагнитного поля. Содержание
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
Дата введения - 2007-07-01 1 Область применения и цельНастоящий стандарт распространяется на электротехнические, электронные и радиоэлектронные изделия и оборудование (далее - технические средства) и устанавливает требования и методы испытаний технических средств (ТС) на устойчивость к радиочастотному электромагнитному полю. Целью настоящего стандарта является установление общих методов оценки качества функционирования ТС при воздействии на них радиочастотных электромагнитных полей. Настоящий стандарт рассматривает вопросы испытаний на помехоустойчивость в связи с задачами защиты ТС от воздействия радиочастотных полей, создаваемых любыми источниками. Особое внимание уделяется устойчивости ТС в условиях эмиссии помех от цифровых радиотелефонов и других радиочастотных излучающих устройств на частотах от 800 МГц до 6 ГГц. Примечание - Методы испытаний, установленные в настоящем стандарте, применяют для оценки эффектов воздействия электромагнитного излучения на ТС конкретного вида. Моделирование и измерение параметров электромагнитного излучения не обеспечивают достаточной точности для количественного определения данных эффектов. Установленные методы испытаний предназначены, в первую очередь для обеспечения достаточной воспроизводимости результатов, полученных с использованием различных средств испытаний, при качественном анализе эффектов воздействия электромагнитного излучения. Настоящий стандарт не устанавливает требований к испытаниям ТС конкретного вида. Его главной целью является обеспечение технических комитетов по стандартизации, разрабатывающих стандарты на продукцию, справочными материалами общего характера. Технические комитеты по стандартизации (или изготовители ТС) несут ответственность за выбор видов и степеней жесткости испытаний ТС. 2 Нормативные ссылкиВ настоящем стандарте использованы нормативные ссылки на следующие стандарты: ГОСТ Р 51317.4.6-99 (МЭК 61000-4-6-96) Совместимость технических средств электромагнитная. Устойчивость к кондуктивным помехам, наведенным радиочастотными электромагнитными полями. Требования и методы испытаний ГОСТ 30372-95/ГОСТ Р 50397-92 Совместимость технических средств электромагнитная. Термины и определения Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться замененным (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку. 3 Термины и определенияВ настоящем стандарте применяют термины по ГОСТ 30372, а также следующие термины с соответствующими определениями. 3.1 амплитудная модуляция: Процесс, при котором амплитуда несущего сигнала изменяется установленным образом. 3.2 безэховая камера: Экранированное помещение, покрытое радиочастотным поглощающим материалом для уменьшения отражений от внутренних поверхностей. 3.2.1 полностью безэховая камера: Экранированное помещение, внутренние поверхности которого полностью покрыты поглощающим электромагнитные волны материалом. 3.2.2 полубезэховая камера: Экранированное помещение, внутренние поверхности которого покрыты поглощающим электромагнитные волны материалом, за исключением пола (пластины заземления), который должен отражать электромагнитные волны. 3.2.3 модифицированная полубезэховая камера: Полубезэховая камера с дополнительным поглощающим электромагнитные волны материалом, установленным на пластине заземления. 3.3 антенна: Преобразователь, который либо излучает электромагнитную энергию источника сигнала в пространство, либо воспринимает распространяющееся электромагнитное поле, преобразовывая его в электрический сигнал. 3.4 симметрирующее устройство: Устройство для преобразования несимметричного напряжения в симметричное и наоборот. 3.5 непрерывные электромагнитные волны: Электромагнитные волны, последовательные колебания которых являются идентичными при неизменных условиях и которые могут прерываться или подвергаться модуляции для переноса информации. 3.6 поле дальней зоны: Область, в которой плотность потока энергии излучения приблизительно обратно пропорциональна квадрату расстояния от антенны. Для дипольной антенны это соответствует расстоянию более λ/2π, где λ - длина волны излучения. 3.7 напряженность поля: Термин, применяемый только к измерениям, выполненным в дальней зоне. При этом может быть измерена либо электрическая, либо магнитная компонента поля и результаты измерений могут быть выражены в В/м или А/м, причем каждая их указанных величин может быть преобразована в другую. Примечание - Для измерений, проводимых в ближней зоне, термины «напряженность электрического поля» или «напряженность магнитного поля» применяют в зависимости от проведенных измерений результирующих электрического или магнитного полей. В указанной зоне соотношение между напряженностью электрического и магнитного полей и расстоянием является сложным и трудным для прогнозирования вследствие зависимости от конфигурации объектов. 3.8 полоса частот: Непрерывная область частот, заключенная между двумя пределами. 3.9 метод полного облучения: Метод облучения испытуемого ТС (ИТС), при котором лицевая сторона ИТС полностью покрыта плоскостью однородного поля. Метод полного облучения применяют на всех частотах испытаний. 3.10 метод частичного облучения: Метод облучения ИТС с использованием плоскости однородного поля минимальными размерами 1,5 Метод частичного облучения применяют на всех частотах испытаний. 3.11 метод независимых окон: Метод облучения ИТС с использованием плоскости однородного поля размерами 0,5 Метод независимых окон применяют на частотах свыше 1 ГГц. 3.12 ТС, устанавливаемое на теле человека: ТС, предназначенное для применения в условиях, когда оно прикреплено к телу человека. Данное определение включает в себя ТС, которые при эксплуатации держат в руках или носят с собой (например карманные устройства), а также медицинские ТС жизнеобеспечения и имплантанты. 3.13 поле ближней зоны: Преобладающее электрическое и/или магнитное поле, существующее на расстоянии d < λ/2π, где λ - длина волны, при условии, что физические размеры источника много меньше, чем расстояние d. 3.14 изотропный: Имеющий одинаковые свойства применительно ко всем направлениям. 3.15 поляризация: Ориентация вектора электрического поля излучаемого электромагнитного поля. 3.16 экранированное помещение: Экранированное или имеющее металлические внутренние поверхности помещение, сконструированное специально для отделения внутренней электромагнитной обстановки от внешней в целях предотвращения ухудшения качества функционирования ТС при воздействии внешних электромагнитных полей и ослабления электромагнитных излучений от ТС во внешнее пространство. 3.17 перестройка (частоты): Непрерывное или шаговое изменение частоты в определенной полосе частот. 3.18 приемопередатчик: Комбинация радиопередающего и радиоприемного оборудования в общем корпусе. 3.19 максимальное среднеквадратическое значение: Наибольшее кратковременное среднеквадратическое значение напряжения модулированного радиочастотного сигнала на интервале наблюдения, равном одному периоду модулирующего сигнала. Кратковременное среднеквадратическое значение определяется дискретно на каждом периоде несущей частоты. Например, для радиочастотного сигнала, приведенного на рисунке 1 б), максимальное среднеквадратическое значение Urms max составляет:
где Up - пиковое значение напряжения. 3.20 модуляция с непостоянной огибающей: Модуляция, при которой амплитуда несущего сигнала незначительно изменяется в течение интервала времени, сравнимого с периодом несущего сигнала. Примерами являются амплитудная модуляция и модуляция при многостанционном доступе с временным разделением каналов. 3.21 многостанционный доступ с временным разделением каналов, TDMA: Метод доступа при временном разделении каналов, модуляционная схема которого основана на передаче нескольких каналов с использованием одного несущего сигнала определенной частоты. Каждый канал занимает установленный промежуток времени, в течение которого информация (при ее наличии в канале) передается с помощью высокочастотных импульсов. Если информация в канале отсутствует, импульсы не передаются, т. е. огибающая несущего сигнала не является постоянной. В течение длительности импульса амплитуда постоянна и высокочастотный несущий сигнал модулирован по частоте или фазе. 4 Общие положенияБольшинство ТС эксплуатируют в условиях воздействия на них электромагнитных излучений. Эти электромагнитные излучения часто создаются стационарными радио- и телевизионными передатчиками, радиопередатчиками подвижных объектов, портативными приемопередатчиками, применяемыми персоналом, эксплуатирующим ТС, и службами безопасности, а также различными промышленными, научными, медицинскими и бытовыми источниками излучений (далее - источники излучений общего применения). В настоящее время значительно увеличилось использование радиотелефонов и других радиочастотных излучающих устройств, действующих на частотах от 800 МГц до 6 ГГц. Эти устройства во многих случаях используют методы модуляции с непостоянной огибающей, например TDMA. Кроме электромагнитной энергии, генерируемой намеренно, на ТС также воздействуют паразитные излучения, создаваемые такими источниками, как сварочное оборудование, тиристорные регуляторы, люминесцентные источники света, переключатели, коммутирующие индуктивные нагрузки и т.д. Воздействие данных излучений на ТС проявляется, как правило, в виде кондуктивных помех. Методы, используемые для предотвращения влияния на ТС радиочастотных электромагнитных полей, будут, как правило, также уменьшать эффекты воздействия паразитных излучений указанных выше источников. Электромагнитная обстановка определяется напряженностью электромагнитного поля (напряженностью поля в вольтах на метр). Следует учитывать, что для измерения напряженности поля необходимо применение сложных измерительных приборов, а расчеты напряженности поля затруднены из-за влияния окружающих предметов или близости других ТС, которые будут искажать и/или отражать электромагнитные волны. 5 Степени жесткости испытанийСтепени жесткости испытаний приведены в таблице 1. Таблица 1 - Степени жесткости испытаний, относящиеся к защите от излучений источников общего применения, цифровых радиотелефонов и других радиочастотных излучающих устройств
При установлении требований помехоустойчивости ТС конкретного вида в отдельных участках полосы частот испытаний могут быть применены различные степени жесткости испытаний. Технические комитеты по стандартизации, разрабатывающие стандарты на продукцию, должны установить общую полосу частот испытаний, а также применяемые степени жесткости испытаний для участков полосы частот. Рекомендации для технических комитетов по стандартизации по выбору степеней жесткости испытаний приведены в приложении Д. В таблице 1 регламентирована напряженность поля немодулированного сигнала. При испытаниях ТС сигнал должен быть модулирован по амплитуде при глубине модуляции 80 % синусоидальным сигналом частотой 1 кГц для того, чтобы воспроизвести реальные условия воздействия помех (см. рисунок 1). Методы испытаний - в соответствии с разделом 8. 5.1 Степени жесткости испытаний, относящиеся к защите от излучений источников общего примененияИспытания, как правило, проводят во всей полосе частот от 80 до 1000 МГц. Примечания 1 Методы испытаний ТС на устойчивость к излучаемой электромагнитной энергии установлены также в ГОСТ Р 51317.4.6 применительно к частотам ниже 80 МГц. 2 Техническими комитетами по стандартизации, разрабатывающими стандарты на продукцию, требования и методы испытаний, регламентированные настоящим стандартом и ГОСТ Р 51317.4.6, могут быть установлены для частот ниже и выше 80 МГц соответственно (см. приложение Е). 3 Техническими комитетами по стандартизации, разрабатывающими стандарты на продукцию, могут быть установлены альтернативные схемы модуляции. 5.2 Степени жесткости испытаний, относящиеся к защите от излучений цифровых радиотелефонов и других радиочастотных излучающих устройствИспытания, как правило, проводят в полосах частот от 800 до 960 МГц и от 1,4 до 6 ГГц. Частоты или участки частот, выбираемые для испытаний ТС, ограничивают с учетом рабочих частот действующих подвижных радиотелефонов и других радиочастотных источников излучений. Допускается проведение испытаний не во всей полосе частот от 1,4 до 6 ГГц. При установлении требований помехоустойчивости ТС конкретного вида в отдельных участках полос частот испытаний могут быть применены различные степени жесткости испытаний. Если ТС должно соответствовать только требованиям, установленным в конкретной стране, полоса частот 1,4-6 ГГц, в которой проводят испытания, может быть уменьшена и ограничена значениями полосы частот, выделенной для цифровых радиотелефонов и других радиочастотных источников излучений, применяемых в данной стране. В этом случае решение о проведении испытаний в полосе частот, превышающей выделенную полосу, должно быть отражено в протоколе испытаний. Примечания 1 В приложении А приведены обоснования выбора модуляции синусоидальным сигналом при испытаниях, относящихся к устойчивости ТС в условиях помехоэмиссии от цифровых радиотелефонов и других радиочастотных источников излучений. 2 В приложении Д приведены рекомендации для технических комитетов по стандартизации, разрабатывающих стандарты на продукцию, по выбору степеней жесткости испытаний. 3 Полосы частот испытаний, указанные в таблице 1, включают в себя полосы, выделяемые для цифровых радиотелефонов (см. приложение Ж). 4 На частотах свыше 800 МГц опасность нарушения функционирования ТС при воздействии электромагнитных полей связана, главным образом, с радиотелефонными системами и другими источниками намеренного излучения, имеющими мощность, эквивалентную мощности радиотелефонных систем. Другие системы, работающие на частотах свыше 800 МГц, например локальные сети, использующие радиосредства на частотах 2,4 ГГц или выше, имеют в основном крайне малую мощность (как правило, менее 100 мВт) и поэтому маловероятно, чтобы они вызывали серьезные проблемы. 6 Испытательное оборудованиеДля испытаний ТС на устойчивость к радиочастотному полю рекомендуются следующие средства испытаний: - безэховая камера, размеры которой должны обеспечить достаточную область однородного поля применительно к ИТС. Для подавления отражений в полубезэховых камерах могут быть применены дополнительные поглощающие материалы; - помехоподавляющие фильтры, которые не должны вызывать резонансных явлений в соединительных линиях; - генератор(ы) радиочастотных сигналов, обеспечивающий(е) перекрытие полосы частот, представляющей интерес, и амплитудную модуляцию сигнала синусоидальным напряжением частотой 1 кГц при глубине модуляции 80 %. Генератор(ы) должен(ны) иметь возможность перестройки частоты в автоматическом режиме со скоростью не более 1,5×10-3 декад/с. В случае применения радиочастотных синтезаторов должна быть обеспечена программируемая шаговая перестройка частоты с установлением частотно-зависимого шага перестройки и возможностью задержки на каждой частоте. Генератор(ы) должен(ы) быть оборудован(ы) ручной перестройкой частоты и иметь возможность изменения амплитуды сигнала и глубины модуляции. При необходимости для исключения воздействия гармоник радиочастотного сигнала на испытуемые радиоприемные устройства применяют фильтры низких частот или полосовые фильтры; - усилители мощности, предназначенные для усиления радиочастотного сигнала (немодулированного и модулированного) и обеспечения создания излучающей антенной испытательного поля необходимой напряженности. Уровень гармоник, вносимых усилителем мощности, должен быть таким, чтобы на каждой частоте гармоники любой измеренный уровень напряженности поля в плоскости однородного поля был по крайней мере на 6 дБ ниже напряженности поля основной составляющей (см. приложение Г); - излучающие антенны (см. приложение Б): биконические, логопериодические рупорные или другие антенны с линейной поляризацией, соответствующие требованиям к полосе частот испытаний; - изотропную антенну (датчик) для измерения напряженности поля, включающую в себя усилитель и электронно-оптический преобразователь, обладающие достаточной устойчивостью к воздействию измеряемого поля, а также волоконно-оптическую линию для связи с индикатором, установленным вне безэховой камеры (при соответствующих экранировании и фильтрации может быть использована кабельная линия); - вспомогательное оборудование для регистрации мощности сигнала, обеспечивающей создание испытательного поля заданной напряженности, и для управления созданием указанного поля в процессе испытаний. Особое внимание должно быть уделено обеспечению помехоустойчивости вспомогательного оборудования, применяемого при испытаниях. 6.1 Испытательная установкаУчитывая значительную напряженность генерируемого испытательного поля, испытания должны проводиться в экранированном помещении, с тем чтобы исключить помехи радиослужбам. Кроме того, экранированное помещение позволяет исключить влияние испытательного поля на вспомогательное оборудование, учитывая то, что большинство образцов оборудования для сбора, регистрации и отображения результатов измерений восприимчиво к внешнему полю, генерируемому в процессе испытаний на помехоустойчивость. Должны быть приняты меры по фильтрации кондуктивных помех в соединительных кабелях, входящих в экранированное помещение и выходящих из экранированного помещения. Предпочтительная испытательная установка включает в себя экранированное помещение, внутренние поверхности которого покрыты радиопоглощающим материалом, размерами, позволяющими разместить ИТС и обеспечить соответствующее управление напряженностью испытательного поля. Целесообразно применять безэховые камеры или модифицированные полубезэховые камеры. В присоединенных дополнительных экранированных помещениях должно быть размещено оборудование, обеспечивающее генерирование высокочастотных сигналов, проведение измерений и контроль функционирования ИТС (см. рисунок 2). Безэховые камеры менее эффективны на низких частотах. В связи с этим особое внимание должно быть уделено обеспечению однородности испытательного поля на низких частотах. Дополнительные рекомендации по использованию безэховых камер приведены в приложении В. 6.2 Калибровка испытательного поляЦель калибровки заключается в том, чтобы однородность испытательного электромагнитного поля, воздействующего на ИТС, была достаточной для обеспечения достоверности результатов испытаний. Настоящий стандарт основывается на применении концепции «плоскости однородного поля» (см. рисунки 3 и 4), которая представляет собой гипотетическую вертикальную плоскость, на которой отклонения напряженности испытательного электромагнитного поля от установленного значения находятся в заданных пределах. При калибровке поля должна быть продемонстрирована способность испытательной установки и испытательного оборудования генерировать испытательное поле с установленной напряженностью в плоскости однородного поля. Одновременно получают совокупность значений параметров испытательного оборудования, позволяющих провести испытания ТС на помехоустойчивость. Калибровку считают действительной для ИТС всех видов, стороны которых, подвергаемые воздействию испытательного поля (включая соединительные кабели), могут быть полностью покрыты плоскостью однородного поля. Калибровку испытательного поля проводят в отсутствие ИТС. Модуляцию сигнала в процессе калибровки не применяют, чтобы обеспечить правильные показания измерительной антенны (датчика). При калибровке определяют зависимость между напряженностью испытательного поля в плоскости однородного поля и мощностью сигнала, подаваемого на излучающую антенну. В процессе испытаний значение мощности сигнала, который должен быть подан на излучающую антенну на каждой частоте испытаний, рассчитывают с использованием этой зависимости и значений напряженности поля, соответствующих установленной степени жесткости испытаний. Калибровка поля действительна при условии идентичности параметров испытательной установки при калибровке поля и проведении испытаний ТС. Поэтому значения параметров испытательной установки (относящихся к излучающей антенне, усилителю, дополнительным поглощающим материалам, кабелям) должны быть зафиксированы. Важно зафиксировать точные положения излучающих антенн и кабелей (насколько это практически возможно). При проведении испытаний антенны и кабели должны быть размещены также, как и при калибровке поля. Незначительные их смещения оказывают существенное влияние на испытательное поле. Полная калибровка испытательного поля должна проводиться один раз в год, а также при каждом внесении изменений в конфигурацию безэховой камеры (перемещении радиопоглощающего материала, изменении состава оборудования и т. д.). Перед каждой группой испытаний необходимо проводить проверку калибровки испытательного поля (см. раздел 8). Излучающую антенну размещают на таком расстоянии от ИТС, чтобы калибруемая плоскость однородного поля находилась в главном лепестке диаграммы направленности антенны. Антенна для измерения напряженности поля должна быть расположена на расстоянии не менее Размеры плоскости однородного поля должны быть по меньшей мере 1,5 Лицевая сторона ИТС, подвергаемого воздействию испытательного поля, должна совпадать с плоскостью однородного поля (см. рисунки 5 и 6). Учитывая невозможность создания однородного испытательного поля в непосредственной близости к пластине заземления, нижний край плоскости однородного поля должен находиться на высоте не менее Для установления жесткости испытаний в случае, если ИТС и соединительные кабели размещены не на высоте Из-за отражений от пола в полубезэховой камере трудно установить однородное испытательное поле вблизи пластины заземления. Для решения этой проблемы размещают на пластине заземления дополнительный радиопоглощающий материал (см. рисунок 2). Измерение напряженности поля в плоскости однородного поля проводят в точках измерительной
сетки, разнесенных друг от друга на расстояние Испытательное поле считают однородным, если его напряженность, измеряемая в плоскости однородного поля для
75 % поверхности (например в 12 точках измерения из 16 для плоскости однородного поля размерами 1,5 Примечание - Для различных частот в пределах указанных отклонений могут находиться результаты измерений, полученные в различных точках измерительной сетки. Отклонение от 0 дБ до плюс 6 дБ установлено с тем, чтобы напряженность поля не была ниже номинальной. Значение 6 дБ выбрано как минимально достижимое для практически применяемых средств испытаний. На частотах испытаний менее 1 ГГц допускают отклонение более плюс 6 дБ, но не более плюс 10 дБ для 3 % частот, проверяемых при испытаниях (отклонение менее 0 дБ не допускают). При этом значения отклонений должны быть отражены в протоколе испытаний. В случае расхождений результатов испытаний, полученных при различных отклонениях напряженности поля, преимущество имеют результаты испытаний, полученные при отклонениях от 0 дБ до плюс 6 дБ. В случае если лицевая сторона ИТС, подвергаемая воздействию испытательного поля, имеет размеры более 1,5 Для применения метода частичного облучения: - калибровку испытательного поля допускается проводить при различных положениях излучающей антенны с тем, чтобы обеспечить покрытие всей лицевой поверхности ИТС плоскостью однородного поля в серии испытаний. Испытания ИТС в этом случае следует проводить при последовательном расположении антенны в каждом из этих положений; - ИТС допускается перемещать при испытаниях так, чтобы каждая часть его лицевой поверхности находилась в пределах плоскости однородного поля во время, как минимум, одного из испытаний. Примечание - При размещении антенны в каждом из выбранных положений должна быть проведена полная калибровка испытательного поля. Требования к плоскости однородного поля и применимости методов полного облучения, частичного облучения и независимых окон приведены в таблице 2. Таблица 2 - Требования к плоскости однородного поля и применимости методов полного облучения, частичного облучения и независимых окон
Если в полосе частот от 1 до 6 ГГц требования к однородности испытательного поля, установленные в настоящем разделе, могут быть выполнены только на частотах не выше конкретной частоты, например если ширина диаграммы направленности излучающей антенны недостаточна для облучения всей поверхности ИТС, то для более высоких частот применяют метод независимых окон по приложению И. Калибровку поля в безэховых и полубезэховых камерах следует проводить с помощью измерительной установки, приведенной на рисунке 7. Калибровку всегда следует проводить при немодулированной несущей для горизонтальной и вертикальной поляризаций испытательного поля в соответствии со значением шага изменения частоты, указанным в разделе 8. Значение напряженности поля при калибровке должно быть по крайней мере в 1,8 раза больше значения напряженности поля, которое будет воздействовать на ТС при проведении испытаний, чтобы обеспечить прохождение через усилители модулированного сигнала в отсутствие насыщения. Если обозначить напряженность поля при калибровке через Еc, то напряженность испытательного поля Et не должна превышать Еc/1,8. Примечание - Могут быть использованы другие методы предотвращения насыщения. Ниже приведены два метода калибровки испытательного поля. Измерительная сетка, состоящая из 16 точек измерения (размеры плоскости однородного поля 1,5×1,5 м), рассмотрена в качестве примера. При правильном применении оба метода обеспечивают одинаковую однородность испытательного поля. 6.2.1 Метод калибровки при постоянной напряженности поля Постоянную напряженность испытательного поля в плоскости однородного поля устанавливают с использованием калиброванной измерительной антенны (датчика) последовательно на каждой из частот в каждой из 16 точек измерительной сетки (см. рисунок 4), используя значение шага частоты, указанное в разделе 8, путем регулирования мощности сигнала, подаваемого на излучающую антенну. Мощность сигнала, подаваемого на излучающую антенну, измеряют с помощью установки по рисунку 7. Калибровку проводят при горизонтальной и вертикальной поляризации испытательного поля. Значения подаваемой мощности, дБ(мВт), регистрируют в 16 точках измерения. Процедура калибровки заключается в следующем: а) антенну (датчик) для измерения напряженности поля размещают в одной из 16 точек измерительной сетки (см. рисунок 4) и устанавливают минимальную частоту испытательного сигнала в полосе частот, установленной для испытаний (например 80 МГц); б) подают на излучающую антенну сигнал такой мощности, чтобы полученная напряженность поля была равна требуемой напряженности поля при калибровке Еc. Значение подаваемой мощности регистрируют; в) увеличивают частоту испытательного сигнала генератора на 1 % предыдущего значения частоты; г) повторяют шаги по перечислениям б) и в) до тех пор, пока следующая частота не превысит верхнего значения полосы частот, установленной для испытаний. Затем повторяют процедуру шага по перечислению б) на частоте, равной верхнему значению полосы частот испытаний (например 1 ГГц); д) повторяют шаги по перечислениям а) - г) для каждой из оставшихся 15 точек измерительной сетки. На каждой частоте: е) распределяют 16 значений подаваемой на антенну мощности в порядке возрастания; ж) начиная с наибольшего значения подаваемой мощности проверяют, находятся ли отклонения одиннадцати меньших значений в пределах от минус 6 дБ до 0 дБ относительно наибольшего значения; и) если отклонения не находятся в пределах от минус 6 дБ до 0 дБ относительно наибольшего значения, последовательно повторяют процедуру по перечислению ж), начиная со следующего уменьшенного значения подводимой мощности (следует иметь в виду, что для каждой частоты имеется четыре возможности проведения данной процедуры); к) прекращают процедуру, если не менее 12 значений подводимой мощности находятся в пределах отклонений от минус 6 дБ до 0 дБ, и отмечают среди них максимальное значение мощности Рc; л) проверяют отсутствие насыщения усилителя мощности. Принимая значение Еc равным 1,8 Et, проводят на каждой частоте измерений следующие действия: 1) уменьшают напряжение генератора сигналов на 5,1 дБ по сравнению со значением, при котором подаваемая мощность равна значению Рc, отмеченному при проведении процедуры по перечислению к) (уменьшение на 5,1 дБ соответствует уменьшению Еc в 1,8 раза); 2) записывают значение мощности, подаваемой на излучающую антенну при уменьшении выходного напряжения генератора сигналов на 5,1 дБ; 3) вычитают значение подаваемой мощности, определенное в соответствии с перечислением л), пункт 2), из значения Рc Если полученная разность находится в переделах от 3,1 до 5,1 дБ, считают, что насыщение усилителя мощности отсутствует. Если полученная разность менее 3,1 дБ, то усилитель находится в режиме насыщения и испытательная установка не пригодна для проведения испытаний. Примечание - Если соотношение между напряженностью калиброванного поля Еc и испытательного поля Et составляет R (дБ), где R = 20log(Ec/Et), то при испытаниях на излучающую антенну должна подаваться мощность Pt = Рc - R(дБ). Индексы c и t относятся к калибровке и испытаниям соответственно. При испытаниях сигнал модулируют в соответствии с разделом 8. Пример калибровки при постоянной напряженности поля приведен в приложении Г, пункт Г.4.1. 6.2.2 Метод калибровки при постоянной подводимой мощности Напряженность однородного поля устанавливают и измеряют с использованием калиброванной антенны (датчика) последовательно на каждой частоте в каждой из 16 точек измерительной сетки (см. рисунок 4), используя значение шага частоты, указанное в разделе 8, путем регулировки подводимой к излучающей антенне мощности. Подводимую мощность, необходимую для установления напряженности поля в начальной точке, измеряют в соответствии с рисунком 7 и ее значение регистрируют. То же значение подводимой мощности устанавливают для всех 16 точек. Полученные значения напряженности поля регистрируют в каждой из 16 точек. Калибровку проводят при горизонтальной и вертикальной поляризации испытательного поля. Процедура калибровки заключается в следующем: а) антенну (датчик) для измерения напряженности поля размещают в одной из 16 точек измерительной сетки (см. рисунок 4) и устанавливают минимальную частоту испытательного сигнала в полосе частот, установленной для испытаний (например 80 МГц); б) подают на излучающую антенну сигнал такой мощности, чтобы полученная напряженность поля была равна требуемой при калибровке напряженности поля Ес (следует иметь в виду, что при создании испытательного поля сигнал должен быть модулирован). Значения подводимой мощности и напряженности поля регистрируют; в) увеличивают частоту испытательного сигнала генератора на 1 % предыдущего значения частоты; г) повторяют шаги по перечислениям б) и в) до тех пор, пока следующая частота не превысит верхнего значения полосы частот, установленной для испытания. Затем повторяют процедуру шага по перечислению б) на частоте, равной верхнему значению испытательной полосы частот (например 1 ГГц); д) передвигают измерительную антенну (датчик) в другое положение измерительной сетки. Для каждой из частот, применяемых в шагах по перечислениям а) - г), подают на излучающую антенну сигнал, мощность которого была зарегистрирована в шаге по перечислению б). Значение напряженности поля при этой подводимой мощности регистрируют; е) повторяют шаги по перечислению д) для каждой точки измерительной сетки. На каждой частоте: ж) распределяют 16 значений напряженности поля в порядке возрастания; и) выбирают одно значение напряженности поля в качестве исходного и рассчитывают отклонения от этого исходного значения всех других значений в децибелах; к) начиная с наименьшего значения напряженности поля проверяют, находятся ли отклонения одиннадцати больших значений в пределах от 0 дБ до плюс 6 дБ относительно наименьшего значения; л) если отклонения не находятся в пределах от 0 дБ до плюс 6 дБ относительно наименьшего значения, последовательно повторяют процедуру по перечислению к), начиная со следующего увеличенного значения подводимой мощности (следует иметь в виду, что для каждой частоты имеется четыре возможности проведения данной процедуры); м) прекращают процедуру, если не менее 12 значений напряженности поля находятся в пределах отклонений от 0 дБ до плюс 6 дБ, и отмечают позицию, соответствующую минимальному значению напряженности поля; н) рассчитывают мощность подаваемого сигнала Pс, необходимую для установления напряженности поля в позиции, установленной в соответствии с перечислением м). п) проверяют отсутствие насыщения усилителя мощности. Принимая значение Ес равным 1,8 Et, проводят на каждой частоте измерений следующие действия: 1) уменьшают выходное напряжение генератора сигналов на 5,1 дБ в сравнении со значением, при котором подаваемая мощность равна значению Рc, установленному в соответствии с перечислением н) (уменьшение на 5,1 дБ соответствует уменьшению Ес в 1,8 раза); 2) записывают значение мощности, подаваемой на излучающую антенну при уменьшении выходного напряжения генератора сигналов, на 5,1 дБ; 3) вычитают значение подаваемой мощности, определенное в соответствии с перечислением п), пункт 2), из значения Рc Если полученная разность находится в пределах от 3,1 до 5,1 дБ, считают, что насыщение усилителя мощности отсутствует. Если полученная разность менее 3,1 дБ, то усилитель находится в режиме насыщения и испытательная установка не пригодна для проведения испытаний. Примечание. Если соотношение между напряженностью калиброванного поля Eс и испытательного поля Et составляет R (дБ), где R = 20log(Ec/Et), то при испытаниях на излучающую антенну должна подаваться мощность Pt = Рc - R (дБ). Индексы с и t относятся к калибровке и испытаниям соответственно. При испытаниях сигнал модулируют в соответствии с разделом 8. Пример калибровки при постоянной напряженности поля приведен в приложении Г, пункт Г.4.2. 7 Рабочее место для испытанийТС испытывают в конфигурации, максимально приближенной к используемой в условиях эксплуатации. Кабели, подключаемые к ТС, должны быть проложены в соответствии с техническими документами на ТС конкретного вида. Испытания проводят при установке ТС в штатных корпусах, с заглушками и откидными панелями в закрытом состоянии, если иные требования не установлены в стандартах на ТС конкретного вида. Если ТС предназначено для установки на приборной панели, в стойке или в шкафу, его размещение при испытаниях должно быть таким же. Испытания могут быть проведены при наличии пластины заземления и без нее. Если необходимы средства для крепления испытуемого образца, то их изготавливают из неметаллических и непроводящих материалов. Заземление корпусов оборудования должно быть выполнено в соответствии с требованиями изготовителя ТС. Относительное расположение напольных и настольных частей ТС должно быть сохранено при испытаниях. Схемы типовых рабочих мест для испытаний ТС приведены на рисунках 5 и 6. Примечания 1 Использование непроводящих подставок исключает возможность случайного заземления ИТС и искажения испытательного поля. Применение в качестве непроводящих подставок металлических конструкций с изоляционным покрытием не допускается. 2 На частотах свыше 1 ГГц столы или непроводящие подставки из дерева или стеклопластика могут отражать электромагнитные волны. Для предотвращения нарушений однородности поля необходимо применять материалы с низким значением диэлектрической постоянной, например полистирол. 7.1 Размещение настольных ТСНастольные ТС должны быть установлены на столе из непроводящего материала высотой 7.2 Размещение напольных ТСНапольные ТС должны быть установлены на непроводящей подставке толщиной от 0,05 до Примечание - В качестве подставки толщиной от 0,05 до К ИТС подключают линии передачи сигналов и линии электропитания в соответствии с инструкцией по эксплуатации. 7.3 Расположение кабелейЕсли расположение и типы подключаемых к ТС кабелей не установлены в технических документах на ТС конкретного вида, при испытаниях применяют неэкранированные параллельно проложенные проводники. Длина подвергаемых воздействию поля частей кабелей (проводников), подключенных к ИТС, должна быть При прокладке кабелей между элементами ИТС выполняют следующие требования: - применяют кабели типов, установленных в технических документах на ТС конкретного вида; - если в соответствии с техническими документами на ТС конкретного вида длина каждого соединительного кабеля не превышает - если в соответствии с техническими документами на ТС конкретного вида длина каждого кабеля превышает Применяемые помехоподавляющие элементы не должны ухудшать функционирования ИТС. Использование помехоподавляющих элементов должно быть отражено в протоколе испытаний. При каждом положении ИТС кабели должны быть уложены параллельно плоскости однородного поля с тем, чтобы обеспечить максимальную восприимчивость к воздействию поля. Для воспроизводимости результаты испытания должны сопровождаться подробным описанием маршрутов прокладки кабелей, а также расположения и ориентирования ИТС. Свернутые в петли кабели, подвергаемые воздействию поля, располагают так, чтобы воспроизвести условия подводки кабелей горизонтально к одной из сторон ИТС, а затем их прокладки вверх или вниз, в соответствии с инструкцией по установке. Горизонтальное или вертикальное расположение кабелей обеспечивает наиболее жесткие условия испытаний. 7.4 Размещение ТС, устанавливаемых на теле человекаТС, устанавливаемые на теле человека, испытывают как настольные ТС. Однако при этом жесткость испытаний может в ряде случаев оказаться чрезмерно высокой или недостаточной, т. к. при этом не учитываются характеристики тела человека. В связи с этим технические комитеты по стандартизации, разрабатывающие стандарты на ТС конкретного вида, должны регламентировать использование имитаторов человеческого тела с соответствующими диэлектрическими характеристиками. 8 Методы испытанийПроцедура испытаний включает в себя: - проверку климатических условий и электромагнитной обстановки в испытательной лаборатории; - проверку функционирования ИТС и испытательного оборудования; - проведение испытаний; - оценку результатов испытаний. 8.1 Климатические условия и электромагнитная обстановка в испытательной лаборатории8.1.1 Климатические условия Если иное не установлено техническими комитетами по стандартизации, разрабатывающими стандарты на ТС конкретного вида, климатические условия при испытаниях должны соответствовать условиям, установленным изготовителями ИТС и испытательного оборудования. Испытания не проводят, если уровень относительной влажности вызывает конденсацию влаги на ИТС или испытательном оборудовании. 8.1.2 Электромагнитная обстановка Электромагнитная обстановка в лаборатории не должна влиять на результаты испытаний. 8.2 Проведение испытанийТС должно быть испытано в режимах функционирования, соответствующих назначению ТС. Испытания проводят в соответствии с планом испытаний, который должен включать в себя проверку функционирования ИТС в соответствии с техническими документами изготовителя. План испытаний устанавливает: - размеры ИТС; - представительные режимы функционирования ИТС; - размещение ИТС при испытаниях (напольное, настольное или комбинацию указанных видов размещения). Для напольных ИТС указывают высоту над плоскостью заземления при проведении испытаний; - типы используемых средств испытаний и положения излучающих антенн; - типы излучающих антенн; - полосу частот испытаний, значения шага перестройки и времени задержки на каждой частоте; - размер и форму плоскости однородного поля; - метод облучения ИТС (полное облучение, частичное облучение, применение независимых окон); - степени жесткости испытаний; - типы и число соединительных кабелей и разъемы ИТС, к которым они должны быть подключены; - применяемые критерии качества функционирования ИТС; - описание метода оценки качества функционирования. Для отработки плана испытаний ТС могут быть проведены предварительные испытания. Методы испытаний, установленные в настоящем разделе, соответствуют применению излучающей антенны и модифицированной полубезэховой камеры, как указано в разделе 6. Перед проведением испытаний проверяют установленную при калибровке напряженность испытательного поля. Проверку проводят в нескольких точках измерительной сетки на нескольких частотах в рассматриваемой полосе частот при горизонтальной и вертикальной поляризации испытательного поля. После проверки калибровки создается испытательное поле с использованием параметров испытательного оборудования, полученных при калибровке (см. 6.2). Отсутствующие источники сигналов, необходимых для функционирования ИТС, заменяют имитаторами. ИТС вначале размещают так, чтобы одна из его сторон совпадала с плоскостью однородного поля. Если сторона ИТС не покрывается плоскостью однородного поля, применяют метод частичного облучения. Частоту сигнала, подаваемого на излучающую антенну, перестраивают в рассматриваемой полосе частот при амплитудной модуляции синусоидальным сигналом частотой 1 кГц при глубине модуляции 80 %. Подачу сигнала на излучающую антенну прекращают при регулировании уровня сигнала, переключении генераторов сигналов и применяемых антенн. В случае шаговой перестройки частоты значение шага перестройки частоты не должно превышать 1 % основной частоты. Допускается линейная интерполяция между значениями частоты, установленными при калибровке поля. Время воздействия испытательного поля на ИТС на каждой частоте должно быть не менее времени, необходимого для воздействия на ИТС и проверки реакции ИТС на это воздействие, но не менее 0,5 с. При необходимости дополнительно проводят испытания ТС на частотах, на которых ожидается его повышенная восприимчивость к помехе (например, на тактовой частоте (частотах)). При испытаниях обычно проводят облучение каждой из четырех сторон ИТС. Если ИТС эксплуатируют в вертикальном и горизонтальном положениях, испытания проводят при облучении всех сторон ИТС. С учетом особенностей эксплуатации ТС облучению могут быть подвергнуты отдельные стороны ТС. В других обоснованных случаях с учетом типов и размеров ИТС облучение может проводиться более чем с четырех сторон. Примечания 1 При увеличении размеров ИТС усложняется форма диаграммы направленности излучающей антенны, что может потребовать ориентации антенны в различных положениях для определения минимальной помехоустойчивости ИТС. 2 Если ИТС состоит из нескольких элементов, их взаимное расположение при испытаниях должно быть сохранено при облучении ИТС с разных сторон. Облучение каждой из сторон ИТС проводят при двух поляризациях испытательного поля (соответственно при вертикальном и горизонтальном расположениях излучающей антенны). При испытаниях выбирают режимы функционирования ИТС из предусмотренных техническими документами на ТС конкретного вида, обеспечивающие наименьшую устойчивость к воздействию электромагнитного поля. Оборудование, используемое при проведении контроля, должно быть способно установить изменения режима и характеристик функционирования ТС. При испытаниях рекомендуется применять специальное тестовое программное обеспечение. 9 Оценка результатов испытанийРезультаты испытаний должны быть классифицированы, исходя из прекращения выполнения функций или ухудшения качества функционирования ИТС в сравнении с установленным уровнем функционирования, определенным изготовителем ТС или заказчиком испытаний, или согласованным между изготовителем и пользователем ТС. Рекомендуются следующие критерии качества функционирования ТС при испытаниях на помехоустойчивость: А - нормальное функционирование в соответствии с требованиями, установленными изготовителем, заказчиком испытаний или пользователем; В - временное прекращение выполнения функции или ухудшение качества функционирования, которые исчезают после прекращения помехи и не требуют вмешательства оператора для восстановления работоспособности; С - временное прекращение выполнения функции или ухудшение качества функционирования, восстановление которых требует вмешательства оператора; D - прекращение выполнения функции или ухудшение качества функционирования, которые не могут быть восстановлены из-за повреждения ТС (компонентов) или программного обеспечения, или потери данных. В документах изготовителя могут быть указаны нарушения функционирования ТС при воздействии помех, которые рассматриваются как незначительные и допустимые. Настоящая классификация может быть использована в качестве руководства при установлении критериев качества функционирования ТС при испытаниях на устойчивость к электромагнитному полю техническими комитетами по стандартизации, ответственными за разработку общих стандартов, стандартов на группы ТС и ТС конкретного вида, а также в качестве основы для соглашений между изготовителями и пользователями, касающихся критериев качества функционирования (например в случаях отсутствия соответствующих общих стандартов, стандартов на группы ТС или ТС конкретного вида). 10 Протокол испытанийПротокол испытаний должен включать в себя всю информацию, необходимую для воспроизведения испытаний. В частности, в протоколе указывают: - пункты, перечисленные в плане испытаний в соответствии с разделом 8; - идентификацию ИТС и любого связанного с ним оборудования, например марку изготовителя, тип ТС, серийный номер; - идентификацию средств испытаний, например фабричное клеймо, тип продукции, серийный номер; - особые климатические условия или условия электромагнитной обстановки в испытательной лаборатории; - специфические условия, необходимые для проведения испытаний; - уровень функционирования, определенный изготовителем, заказчиком или пользователем; - критерий качества функционирования при испытаниях на помехоустойчивость, установленный в общих стандартах, стандартах на группы ТС и ТС конкретного вида; - любые изменения функционирования ИТС, наблюдаемые во время или после воздействия электромагнитной помехи, и длительность этих изменений; - заключение о соответствии или несоответствии ИТС требованиям устойчивости к электромагнитной помехе (на основе критерия качества функционирования, установленного в общих стандартах, стандартах на группы ТС и ТС конкретного вида, или согласованного изготовителем и пользователем); - любые специальные условия эксплуатации, например относящиеся к длинам или типам кабелей, экранированию или заземлению, или условиям функционирования ТС, необходимые для обеспечения соответствия ТС требованиям устойчивости к электромагнитной помехе.
Рисунок 1 - Определение степени жесткости испытаний и формы колебаний на выходе генератора сигналов
Рисунок 2 - Пример испытательной установки

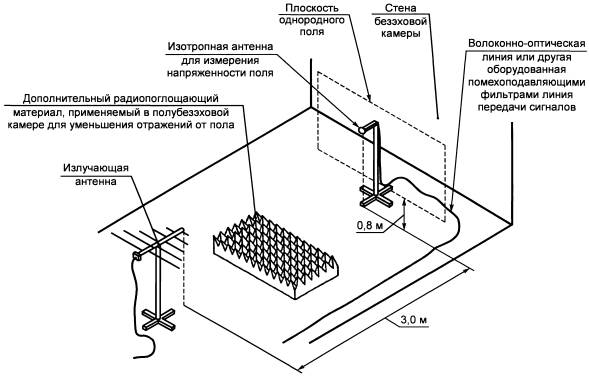

Рисунок 3 - Расположение оборудования при калибровке испытательного поля

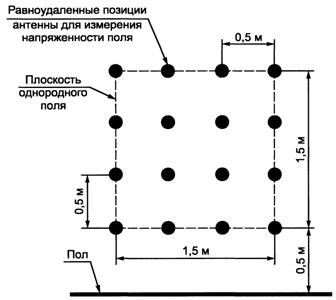

Рисунок 4 - Пример плоскости однородного поля размерами 1,5×1,5 м
Рисунок 5 - Пример установки для испытаний напольных ТС
Рисунок 6 - Пример установки для испытаний настольных ТС
1 - контроллер, например персональный компьютер; 2 - генератор сигналов; 3 - усилитель мощности; 4 - направленный ответвитель; 5 - измерительный прибор; 6 - передающая антенна; 7 - антенна (датчик) для измерения напряженности поля; 8 - измеритель напряженности поля Примечание - Направленный ответвитель 4 и измерительный прибор 5 могут быть заменены детектором подводимой мощности или монитором, установленным между усилителем 3 и антенной 6 Рисунок 7 - Измерительная установка Приложение А |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Метод модуляции |
Преимущества |
Недостатки |
|
Амплитудная |
1 Эффекты нарушения функционирования ТС, как показывают эксперименты, в целом одни и те же при использовании сигналов с различными видами модуляции с непостоянной огибающей при условии, что максимальное среднеквадратическое значение сигнала одинаково. 2 Нет необходимости устанавливать и измерять время нарастания импульсов TDMA. 3 Данный вид модуляции принят в настоящем стандарте и ГОСТ Р 51317.4.6. 4 В наличии имеется оборудование для генерирования и измерения параметров испытательного поля. 5 При испытаниях аудиотехники с аналоговой обработкой сигнала на выходе ИТС в результате демодуляции возникает аудиосигнал, который может быть измерен узкополосным измерительным прибором при малом уровне шумов. 6 Была показана эффективность данного вида модуляции при моделировании воздействия на ТС сигналов с другими видами модуляции (частотной, фазовой, импульсной) |
1 Не моделирует TDMA (см. 3.21). 2 Приводит к незначительному повышению жесткости испытаний для отдельных ТС. 3 При использовании данного вида модуляции могут быть не выявлены некоторые процессы воздействия на ТС, приводящие к отказам в работе |
|
Амплитудная |
1 Подобна TDMA. 2 Может применяться в качестве «универсальной» модуляции. 3 Может обеспечить обнаружение «неизвестных» процессов воздействия, приводящих к отказам в работе ТС (чувствительных к быстрым изменениям огибающей радиочастотного сигнала) |
1 Не в полной мере моделирует TDMA. 2 Требует применения нестандартного оборудования для генерирования сигнала. 3 При демодуляции в ИТС возникают широкополосные аудиосигналы, измерение которых необходимо проводить широкополосными измерительными приборами при повышенном уровне шумов. 4 Необходимо регламентировать время нарастания импульсов |
|
Радиочастотные |
1 Возможно точное моделирование TDMA. 2 Может обеспечить обнаружение «неизвестных» процессов воздействия, приводящих к отказам в работе ТС (чувствительных к быстрым изменениям огибающей радиочастотного сигнала) |
1 Требует применения нестандартного оборудования для генерирования сигнала. 2 Необходимо иметь возможность изменять параметры модулирующих сигналов, чтобы привести их в соответствие с характеристиками каждой из конкретных систем (GSM, DECT и т. д.). 3 При демодуляции в ИТС возникают широкополосные аудиосигналы, измерение которых необходимо проводить широкополосными измерительными приборами при повышенном уровне шумов. 4 Необходимо регламентировать время нарастания импульсов |
А.2 Экспериментальные результаты
Для определения зависимости между используемым методом модуляции испытательного сигнала и производимым воздействием на ТС была проведена серия экспериментов. При этом проверяли следующие методы модуляции:
а) амплитудную модуляцию синусоидальным сигналом частотой 1 кГц при глубине модуляции 80 %;
б) импульсный радиочастотный сигнал, подобный сигналу системы GSM, со скважностью 8, частотой повторения 200 Гц;
в) импульсный радиочастотный сигнал, подобный сигналу системы DECT, со скважностью 2, частотой повторения 100 Гц (базовая станция);
г) импульсный радиочастотный сигнал, подобный сигналу системы DECT, со скважностью 24, частотой повторения 100 Гц (портативное оборудование).
Результаты проверки обобщены в таблицах А.2 и А.3.
Таблица А.2 - Относительные уровни воздействия (см. примечание 1)
|
Метод модуляции (см. примечание 2) |
Амплитудная |
Импульсный |
Импульсный |
|
|
Вид ИТС |
Выходной аудиосигнал |
|||
|
Слуховой аппарат (см. примечание 3) |
Соответствующий огибающей 21 Гц - 21 кГц |
0 |
0 |
-3 |
|
Учитывающий частотную зависимость акустического усиления |
0 |
-4 |
-7 |
|
|
Аналоговый телефонный аппарат (см. примечание 5) |
Соответствующий огибающей 21 Гц - 21 кГц |
0 |
-3 |
-7 |
|
Учитывающий частотную зависимость акустического усиления |
-1 |
-6 |
-8 |
|
|
Радиоприемник (см. примечание 6) |
Соответствующий огибающей 21 Гц - 21 кГц |
0 |
+1 |
-2 |
|
Учитывающий частотную зависимость акустического усиления |
-1 |
-3 |
-7 |
|
|
Примечания 1 За уровень воздействия помехи принят уровень аудиосигнала на выходе ИТС при воздействии электромагнитного поля. Низкий уровень воздействия эквивалентен высокому уровню помехоустойчивости ТС. 2 Амплитуда несущего сигнала регулируется так, чтобы максимальное среднеквадратическое значение (см. 3.19) испытательного (воздействующего) сигнала было одинаковым при всех методах модуляции. 3 При
воздействии внешнего электромагнитного поля частотой 900 МГц. Выходной
аудиосигнал представляет собой акустический выходной сигнал слухового
аппарата, измеренный с применением искусственного уха, подсоединенного с
помощью трубки длиной 4 Выбран в качестве опорного уровня выходного аудиосигнала, т. е. соответствует 0 дБ. 5 При воздействии радиочастотного тока, наведенного в телефонном кабеле на частоте 900 МГц. Выходной аудиосигнал представляет собой напряжение звуковой частоты, измеренное в телефонной линии. 6 При воздействии радиочастотного тока, наведенного в кабеле электропитания на частоте 900 МГц. Выходной аудиосигнал представляет собой акустический сигнал громкоговорителя, измеренный с помощью микрофона. |
||||
Таблица А.3 - Относительные уровни помехоустойчивости (примечание 1)
|
Метод модуляции (см. примечание 2) |
Амплитудная |
Импульсный |
Импульсный |
|
|
Вид ИТС |
Характер воздействия |
|||
|
Телевизионный приемник (см. примечание 3) |
Заметное ухудшение изображения |
0 |
-2 |
-2 |
|
Сильное ухудшение изображения |
+4 |
+1 |
+2 |
|
|
Изображение отсутствует |
+19 |
+18 |
+19 |
|
|
Цифровой терминал с интерфейсом RS 232 (см. примечание 5) |
Искажения на видеоэкране |
0 |
0 |
- |
|
Искажения данных |
> +16 |
> +16 |
- |
|
|
Модем с интерфейсом RS 232 (см. примечание 6) |
Искажения данных (ввод помехи в телефонный кабель) |
0 |
0 |
0 |
|
Искажения данных (ввод помехи в кабель интерфейса RS 232) |
> +9 |
> +9 |
> +9 |
|
|
Регулируемый лабораторный источник электропитания (см. примечание 7) |
Погрешность установки уровня постоянного тока 2 % |
0 |
+3 |
+7 |
|
Примечания 1 Цифры в таблице представляют собой относительные измеренные максимальные среднеквадратические значения испытательного (воздействующего) сигнала (см. 3.19), необходимые для обеспечения одной и той же степени воздействия при различных методах модуляции. Высокий уровень испытательного сигнала, выраженный в децибелах, эквивалентен высокому уровню помехоустойчивости. 2 Испытательный сигнал регулируется так, чтобы характер воздействия был одинаковым при всех методах модуляции. 3 При воздействии радиочастотного тока, введенного в кабель электропитания на частоте 900 МГц. Характер воздействия определяется степенью нарушения изображения на экране телевизионного приемника. Оценка имеет, в значительной степени, субъективный характер, так как параметры ухудшения изображения различны при различных методах модуляции. 4 Выбран в качестве опорного уровня помехоустойчивости, соответствующего 0 дБ. 5 При воздействии радиочастотного тока, введенного в кабель интерфейса RS 232 на частоте 900 МГц. 6 При воздействии радиочастотного тока, введенного в телефонный кабель и в кабель интерфейса RS 232 на частоте 900 МГц. 7 При воздействии радиочастотного тока, введенного в выходной кабель постоянного тока на частоте 900 МГц. |
||||
В ходе проведенных экспериментов были испытаны при воздействии электромагнитного поля напряженностью до 30 В/м с использованием как амплитудной модуляции синусоидальным сигналом, так и импульсной модуляции со скважностью 2 следующие образцы цифрового оборудования:
- осушитель рук (электрическое полотенце) с микропроцессорным управлением;
- модем (скорость передачи 2 Мбайт, 75-омный коаксиальный кабель);
- модем (скорость передачи 2 Мбайт, 120-омная симметричная линия);
- промышленный контроллер с микропроцессором, видеодисплеем и интерфейсом RS 485;
- обучающая система с микропроцессором;
- терминал для кредитных карт с модемом;
- цифровой мультиплексер (2/34 Мбайт).
Все отказы были связаны с аналоговыми функциями испытуемого оборудования.
А.3 Вторичные эффекты модуляции
При точном воспроизведении модуляции, используемой в цифровых радиотелефонных системах, важно не только моделировать первичную модуляцию, но также учесть влияние любой вторичной модуляции.
Например, применительно к системам GSM и DCS 1800 возникают эффекты, связанные с многокадровой структурой сигнала, вызываемые подавлением пачки импульсов каждые 120 мс (что создает частотную составляющую приблизительно 8 Гц). Возможна также дополнительная модуляция на частоте 2 Гц при режиме прерывистой передачи (DTX), (см. приложение Ж, пункт Ж.2).
А.4 Выводы
Испытанные образцы ТС реагировали на помехи при всех используемых методах модуляции. При сравнении эффектов воздействия при различных видах модуляции важно обеспечить одно и то же максимальное среднеквадратическое значение испытательных сигналов.
При наличии существенных различий между эффектами воздействия при различных видах модуляции испытания с использованием амплитудной модуляции синусоидальным сигналом были всегда наиболее жесткими.
Если для ТС конкретного вида отмечается различный характер воздействия при использовании амплитудной модуляции синусоидальным сигналом и импульсной модуляции, то это различие может быть скорректировано при установлении соответствующего критерия качества функционирования в стандарте на ТС конкретного вида.
В целом амплитудная модуляция синусоидальным сигналом имеет следующие преимущества:
- измерение выходных сигналов в аналоговых системах, возникающих в результате воздействия помех, возможно с помощью узкополосных измерительных приборов при малом уровне шумов;
- универсальность применения, так как нет необходимости моделировать характеристики источника помех;
- возможность применения модуляции с одними и теми же параметрами на всех частотах;
- всегда обеспечивается, по крайней мере, такая же жесткость испытаний, как и при импульсной модуляции.
Учитывая вышеизложенное, в настоящем стандарте установлен метод воздействия испытательным электромагнитным полем при амплитудной модуляции синусоидальным сигналом. Рекомендуется, чтобы техническими комитетами по стандартизации, ответственными за разработку стандартов для ТС конкретного вида, иной метод модуляции применялся лишь при наличии особых причин.
Приложение Б
(справочное)
Излучающие антенны
Б.1 Биконическая антенна
Биконическая антенна состоит из коаксиального симметрирующего устройства и объемного излучающего элемента, имеет широкую полосу частот и может работать как на передачу, так и на прием. Зависимость коэффициента калибровки антенны представляет собой плавную кривую, как правило, возрастающую с частотой.
Малые размеры антенны делают ее удобной для применения в ограниченных зонах, например в безэховых камерах.
Б.2 Логопериодическая антенна
Логопериодическая антенна представляет собой группу диполей различной длины, соединенных с передающей линией. Эти широкополосные антенны обладают относительно высоким усилением и низким коэффициентом стоячей волны.
При выборе антенны для создания испытательного электромагнитного поля необходимо убедиться в том, что симметрирующее устройство обеспечивает передачу требуемой мощности.
Б.3 Рупорные и волноводные антенны
Рупорные и волноводные антенны создают линейно поляризованные электромагнитные поля. Их применение типично на частотах свыше 1000 МГц.
Приложение В
(справочное)
Использование безэховых камер
В.1 Общие сведения о безэховых камерах
Безэховая камера представляет собой экранированное помещение, внутренние поверхности которого покрыты радиопоглощающим материалом. Покрытие камеры радиопоглощающим материалом преследует цель предотвратить отражения радиоволн от внутренних поверхностей камеры, так как интерференция излученного и отраженного электромагнитных полей может привести к образованию пиков и провалов напряженности результирующего электромагнитного поля.
В полубезэховой камере радиопоглощающим материалом покрыты стены и потолок. В полностью безэховой камере радиопоглощающим материалом покрыт также пол.
Коэффициент отражения радиопоглощающего материала зависит в основном от частоты и угла падения радиоволн. Как правило, поглощение электромагнитной энергии максимально при нормальном падении радиоволн на поверхность радиопоглощающего материала и снижается при возрастании угла падения.
Для того, чтобы уменьшить отражения и увеличить поглощение радиоволн, применяется радиопоглощающий материал в форме пирамид или конусов.
В полубезэховых камерах дополнительная установка радиопоглощающего материала на полу камеры помогает обеспечить требуемую степень однородности испытательного поля на всех частотах. Место размещения радиопоглощающего материала определяют экспериментально.
Дополнительный поглощающий материал не должен быть размещен в направлении прямого распространения луча от антенны к ИТС.
При испытаниях дополнительный поглощающий материал размещают в том же положении и при той же ориентации, что и в процессе калибровки.
Однородность испытательного поля в безэховой камере может быть также улучшена путем сдвига излучающей антенны относительно оси камеры, так как любые отражения не являются симметричными.
Безэховые камеры становятся малоэффективными на низких частотах (ниже 30 МГц), в то время как эффективность камер, покрытых ферритовым радиопоглощающим материалом, как правило, снижается на частотах свыше 1 ГГц. Следует добиваться однородности излучаемого поля на самых низких и самых высоких частотах, однако при этом может возникнуть необходимость в определенном изменении конструкции камеры.
В.2 Приспособление безэховых камер, покрытых ферритовым материалом, сконструированных для применения на частотах до 1 ГГц, для использования на частотах свыше 1 ГГц
Большинство существующих малых безэховых камер, использующих ферриты в качестве радиопоглощающего материала, сконструированы для использования на частотах до 1 ГГц. При использовании таких камер на частотах свыше 1 ГГц может быть трудно или невозможно обеспечить соответствие требованиям к однородности испытательного электромагнитного поля, установленным в 6.2.
Настоящий раздел содержит сведения о процедурах адаптации таких камер для частот свыше 1 ГГц с использованием альтернативного метода облучения, приведенного в приложении И.
В.2.1 Проблемы, связанные с использованием камер, покрытых ферритовым материалом, при испытаниях на устойчивость к электромагнитному полю на частотах свыше 1 ГГц
Указанные проблемы могут иметь место, например, в малых безэховых камерах, покрытых ферритовым материалом, или в малых (в типичном случае размерами 7 (длина)×3 (ширина)×3 (высота) м) безэховых камерах, покрытых комбинированным материалом из ферритовых поглотителей и поглотителей, содержащих углерод.
На частотах свыше 1 ГГц ферритовые плитки обычно ведут себя скорее как отражатели, чем как поглотители. Поэтому установить на этих частотах испытательное электромагнитное поле, однородное на плоскости размерами 1,5×1,5 м, оказывается весьма затруднительным из-за многократных отражений от внутренних поверхностей камеры (см. рисунок В.1).
Рисунок В.1 - Многократные отражения в существующих малых безэховых камерах
В полосах частот, выделенных для радиотелефонов, длина излучения - менее
В.2.2 Возможное решение
Для того чтобы разрешить указанные выше (см. В.2.1) проблемы, предлагаются следующие процедуры:
а) использование рупорной или волноводной антенны для уменьшения компонентов поля, излучаемых в обратном направлении, что также позволит уменьшить отражения от боковых стен безэховой камеры благодаря узкой диаграмме направленности антенны;
б) уменьшение расстояния между излучающей антенной и ИТС для снижения отражений от боковых стен
(расстояние между антенной и ИТС может быть уменьшено до
в) использование метода независимых окон размером 0,5×0,5 м (см. приложение И) для обеспечения воздействия на ИТС однородного поля;
г) дополнительное покрытие стены камеры, противоположной основному направлению излучения антенны, радиопоглощающим материалом со средним наполнением углеродом, с тем чтобы исключить прямые отражения, что уменьшит чувствительность испытаний к позиционированию ИТС и излучающей антенны. Кроме того, дополнительное покрытие поглощающим материалом позволит улучшить однородность поля на частотах ниже 1 ГГц.
Примечание - Если для дополнительного покрытия применяется поглощающий материал с высоким содержанием углерода, это может затруднить выполнение требований к однородности поля на частотах ниже 1 ГГц.
Выполнение этих процедур позволяет исключить большую часть отраженных волн (см. рисунок В.2).
Рисунок В.2 - Большая часть отражений может быть исключена
Приложение Г
(справочное)
Влияние нелинейности усилителя и примеры выполнения процедуры калибровки
испытательного поля в соответствии с 6.2
Г.1 Цель ограничения искажений усилителя
Нелинейность усилителя не должна достигать значений, при которых она будет оказывать существенное влияние на неопределенность установки напряженности электромагнитного поля. В соответствии с этим в настоящем приложении приведены рекомендации для испытательных лабораторий по выявлению и ограничению эффектов насыщения усилителя.
Г.2 Возможные проблемы, вызываемые гармоническими составляющими и насыщением усилителя
Перегрузка усилителя может привести к различным последствиям.
а) Гармонические составляющие могут увеличить напряженность испытательного электромагнитного поля:
1) при калибровке будет иметь место ошибка измерения напряженности поля на заданной частоте, так как широкополосная антенна для измерения напряженности поля обеспечивает измерение уровней полей как на основной частоте, так и на частотах гармонических составляющих.
Предположим, например, что уровень третьей гармонической составляющей напряжения сигнала на зажимах антенны на 15 дБ ниже, чем уровень сигнала на основной частоте, и другие гармонические составляющие отсутствуют. Предположим также, что коэффициент калибровки антенны на основной частоте на 5 дБ меньше, чем на частоте третьей гармонической составляющей. Тогда измеренная напряженность поля на основной частоте будет лишь на 10 дБ больше, чем на частоте третьей гармонической составляющей. Если общая измеренная напряженность поля составляет 10 В/м, напряженность поля на основной частоте будет 9,5 В/м. Можно полагать, что указанная ошибка является допустимой, так как она меньше, чем погрешность измерительной антенны;
2) в процессе испытаний заметные гармонические составляющие могут привести к ошибкам в выявлении нарушений функционирования ИТС, если ИТС устойчиво функционирует при воздействии помехи на основной частоте, но оказывается восприимчивым к воздействию помехи на частоте гармонической составляющей.
б) В некоторых случаях гармонические составляющие могут оказывать влияние на результаты испытаний даже при их эффективном подавлении. Например, при испытаниях приемного устройства, функционирующего на частоте 900 МГц, даже весьма слабые гармонические составляющие испытательного сигнала частотой 300 МГц могут перегрузить вход приемника. Аналогичное влияние могут оказать побочные колебания на выходе усилителя, не связанные с гармоническими составляющими основной частоты.
в) Перегрузка усилителя возможна даже при отсутствии измеряемых гармонических составляющих. Это может иметь место, если на выходе усилителя применен фильтр низких частот, эффективно подавляющий гармонические составляющие. В этом случае также возможны ошибочные результаты:
1) если это происходит при калибровке, возможные ошибки связаны с тем, что при использовании алгоритма, установленного в 6.2, используется предположение о линейности;
2) в процессе испытаний такой вид насыщения усилителя приводит к ошибке установления коэффициента модуляции и появлению гармонических составляющих частоты модуляции (обычно 1000 Гц).
Указанные примеры показывают, что установление предельных числовых значений искажений усилителя нецелесообразно, так как степень влияния указанных искажений существенно зависит от вида ИТС.
Г.3 Предложения по контролю нелинейности усилителя
Г.3.1 Ограничение содержания гармонических составляющих испытательного поля
Гармонические составляющие испытательного поля могут быть ограничены за счет использования на выходе усилителя регулируемого (следящего) фильтра низких частот. Для всех частот, при которых на выходе усилителя возникают гармонические составляющие, необходимо, чтобы ослабление гармонических составляющих поля в сравнении с составляющей на основной частоте превышало 6 дБ (см. также вариант влияния перегрузки усилителя, указанный в Г.2, перечисление б).
При этом ошибка установления напряженности поля будет менее 10 %. Например, напряженность поля 10 В/м при измерении широкополосной антенной может быть вызвана составляющими поля напряженностью 9 В/м на основной частоте и 4,5 В/м - на частоте гармонической составляющей. При оценке неопределенности измерения напряженности поля при калибровке такой вариант является допустимым.
Если на выходе усилителя применяется фильтр низких частот с фиксированными параметрами, то верхняя характеристическая частота фильтра должна быть примерно равна 1/3 максимальной частоты усилителя.
Г.3.2 Измерение содержания гармонических составляющих испытательного поля
Гармонический состав испытательного поля может быть измерен либо непосредственно путем применения селективной измерительной антенны, либо косвенным способом. При использовании косвенного способа:
- определяют эффективный коэффициент калибровки излучающей антенны (отношение подаваемой мощности к напряженности поля для данной камеры и данного расположения антенны), а затем находят отношение подаваемой мощности на основной частоте и частотах гармонических составляющих или
- применяют направленный ответвитель с учетом значений коэффициента калибровки антенны, приведенных в технических документах изготовителя.
Если на выходе усилителя, который может работать в режиме насыщения, применяют фильтр низких частот, подавляющий гармонические составляющие, уровень подаваемого сигнала ни при каких условиях не должен превышать значение на 2 дБ ниже точки насыщения усилителя. При этом пиковое значение сигнала на выходе усилителя (в вольтах) будет уменьшено на 20 %.
Г.4 Примеры, свидетельствующие об эквивалентности двух методов калибровки поля (см. 6.2)
Расположение 16 позиций, в которых должна быть измерена однородность испытательного электромагнитного поля, показано на рисунке Г.1. Расстояние между соседними позициями должно быть фиксированным и равняться
Рисунок Г.1 - Позиции измерительной антенны (датчика) в плоскости однородного поля
Г.4.1 Пример - Выполнение процедуры калибровки с использованием метода постоянной напряженности поля в соответствии с 6.2.1
Для создания постоянной напряженности поля Ес = 6 В/м на конкретной частоте при измерениях с применением установки, приведенной на рисунке 7, потребовались значения подводимой мощности, приведенные в таблице Г.1. Эти значения приведены в порядке возрастания в таблице Г.2.
Таблица Г.1 - Измеренные значения подводимой мощности при калибровке с использованием метода постоянной напряженности поля
|
Позиция |
Подаваемая мощность, дБ (мВт) |
Позиция |
Подаваемая мощность, дБ (мВт) |
|
1 |
27 |
9 |
28 |
|
2 |
22 |
10 |
30 |
|
3 |
37 |
11 |
30 |
|
4 |
33 |
12 |
31 |
|
5 |
31 |
13 |
40 |
|
6 |
29 |
14 |
30 |
|
7 |
23 |
15 |
31 |
|
8 |
27 |
16 |
31 |
Таблица Г.2 - Измеренные значения подводимой мощности, распределенные в порядке возрастания и оценка результатов измерений
|
Позиция |
Подаваемая мощность, дБ (мВт) |
Позиция |
Подаваемая мощность, дБ (мВт) |
|
2 |
22 |
14 |
30 |
|
7 |
23 |
5 |
31 |
|
1 |
27 |
12 |
31 |
|
8 |
27 |
15 |
31 |
|
9 |
28 |
16 |
31 |
|
6 |
29 |
4 |
33 |
|
10 |
30 |
3 |
37 |
|
11 |
30 |
13 |
40 |
|
Примечания 1 Позиция 13:40 - 6 = 34; соответствуют требованиям две позиции. 2 Позиция 3: 37 - 6 = 31; соответствуют требованиям шесть позиций. 3 Позиция 4: 33 - 6 = 27; соответствуют требованиям двенадцать позиций. |
|||
В представленном выше примере (см. таблицу Г.2) измерительные позиции 2, 3, 7 и 13 не соответствуют критерию 0 дБ/плюс 6 дБ, но, по крайней мере, 12 из 16 позиций соответствуют указанному критерию. Следовательно, на данной конкретной частоте критерий однородности испытательного поля выполняется. В данном случае подводимая мощность должна быть 33 дБ(мВт). Это обеспечит напряженность поля не менее 6 В/м для двенадцати позиций (позиция 4) и напряженность поля не менее 12 В/м для двух позиций (позиции 1 и 8).
Г.4.2 Пример - Выполнение процедуры калибровки с использованием метода постоянной мощности в соответствии с 6.2.2
Позиция 1 выбрана в качестве первой точки калибровки, в которой обеспечена напряженность поля Ес = 6 В/м на конкретной частоте. При той же подводимой мощности измерены с применением установки, приведенной на рисунке 7, значения напряженности поля, приведенные в таблице Г.3. В таблице Г.4 эти значения распределены в порядке возрастания.
Таблица Г.3 - Измеренные значения подводимой мощности и напряженности поля при калибровке с использованием метода постоянной мощности
|
Позиция |
Подаваемая мощность, |
Напряженность поля, В/м |
Напряженность поля, дБ |
|
1 |
27 |
6,0 |
0 |
|
2 |
27 |
10,7 |
5 |
|
3 |
27 |
1,9 |
-10 |
|
4 |
27 |
3,0 |
-6 |
|
5 |
27 |
3,8 |
-4 |
|
6 |
27 |
4,8 |
-2 |
|
7 |
27 |
9,5 |
4 |
|
8 |
27 |
6,0 |
0 |
|
9 |
27 |
5,3 |
-1 |
|
10 |
27 |
4,2 |
-1 |
|
11 |
27 |
4,2 |
-3 |
|
12 |
27 |
3,8 |
-4 |
|
13 |
27 |
1,3 |
-13 |
|
14 |
27 |
4,2 |
-3 |
|
15 |
27 |
3,8 |
-4 |
|
16 |
27 |
3,8 |
-4 |
Таблица Г.4 - Измеренные значения напряженности поля, распределенные в порядке возрастания и оценка результатов измерений
|
Позиция |
Подаваемая мощность, |
Напряженность поля, В/м |
Напряженность поля, дБ, |
|
13 |
27 |
1,3 |
-13 |
|
3 |
27 |
1,9 |
-10 |
|
4 |
27 |
3,0 |
-6 |
|
5 |
27 |
3,8 |
-4 |
|
12 |
27 |
3,8 |
-4 |
|
15 |
27 |
3,8 |
-4 |
|
16 |
27 |
3,8 |
-4 |
|
10 |
27 |
4,2 |
-3 |
|
11 |
27 |
4,2 |
-3 |
|
14 |
27 |
4,2 |
-3 |
|
6 |
27 |
4,8 |
-2 |
|
9 |
27 |
5,3 |
-1 |
|
1 |
27 |
6,0 |
0 |
|
8 |
27 |
6,0 |
0 |
|
7 |
27 |
9,5 |
4 |
|
2 |
27 |
10,7 |
5 |
|
Примечания 1 Позиция 13: -13 + 6 = -7; соответствуют требованиям две позиции. 2 Позиция 3: -10 + 6 = -4; соответствуют требованиям шесть позиций. 3 Позиция 4: -6 +6 = 0; соответствуют требованиям двенадцать позиций. |
|||
В представленном выше примере (см. таблицу Г.4) измерительные позиции 13, 3, 7 и 2 не соответствуют критерию 0 дБ/плюс 6 дБ, но 12 из 16 позиций соответствуют указанному критерию. Следовательно, на данной конкретной частоте критерий однородности испытательного поля выполняется. В данном случае подводимая мощность, необходимая для обеспечения напряженности поля Ес = 6 В/м, должна быть 27 дБ (мВт) + 20lg (6 В/м/3 В/м) = 33 дБ (мВт). Это обеспечит напряженность поля не менее 6 В/м для двенадцати позиций (позиция 4) и напряженность поля не менее 12 В/м для двух позиций (позиции 1 и 8).
Приложение Д
(справочное)
Рекомендации для технических комитетов, разрабатывающих стандарты на продукцию,
по выбору степеней жесткости испытаний
Д.1 Введение
Излучаемую мощность радиопередатчиков часто устанавливают в единицах эффективной излучаемой мощности по отношению к полуволновому диполю. Поэтому напряженность поля, создаваемого в дальней зоне (среднеквадратическое значение) Е, В/м, может быть непосредственно рассчитана по формуле для диполя
(Д.1)
где k - коэффициент, равный 7, для распространения радиоволн в свободном пространстве в дальней зоне;
P - эффективная излучаемая мощность, Вт;
d - расстояние до антенны, м.
Если эффективная излучаемая мощность передатчика неизвестна, в формулу Д.1 может быть подставлено значение мощности, передаваемой в антенну. В этом случае значение коэффициента k для типичных переносных радиопередатчиков принимают равным 3.
Следует учитывать, что отражающие и поглощающие объекты, расположенные поблизости от передатчика, изменяют напряженность поля.
Д.2 Степени жесткости испытаний, относящиеся к защите от излучения источников общего применения
Степени жесткости испытаний и частоты воздействующего электромагнитного поля при испытаниях ТС выбирают в соответствии с параметрами электромагнитных излучений, которые могут воздействовать на ТС после его окончательной установки на месте эксплуатации. При выборе степеней жесткости испытаний необходимо принимать во внимание последствия отказов в работе ТС. Если последствия отказов в работе могут быть значительными, устанавливают более высокие степени жесткости испытаний.
Если места, где будут установлены ТС, известны, ожидаемый уровень радиочастотного поля может быть установлен путем изучения источников радиочастотных полей в местах установки ТС. Если мощности источников неизвестны, измеряют напряженность поля в местах (месте) установки ТС.
Для ТС, предназначенных для эксплуатации в различных местах, при выборе степени жесткости испытаний используют следующие рекомендации.
Приведенные ниже классы условий электромагнитной обстановки соответствуют степеням жесткости испытаний, установленным в разделе 5 настоящего стандарта. Использование указанных ниже классов рассматривается в качестве основы для выбора степеней жесткости испытаний.
Класс 1 - обстановка, характеризующаяся низким уровнем электромагнитных излучений. Соответствует случаю расположения маломощных радиовещательных и телевизионных передатчиков на расстоянии более
Класс 2 - обстановка, характеризующаяся средним уровнем электромагнитных излучений. Соответствует случаю применения переносных радиостанций мощностью менее 1 Вт при ограничении их работы в непосредственной близости к ТС. Представляет собой типичную коммерческую обстановку.
Класс 3 - обстановка, характеризующаяся высоким уровнем электромагнитных излучений. Соответствует случаю применения переносных радиостанций мощностью более 1 Вт в непосредственной близости к ТС (но не менее
Класс X - особые условия электромагнитной обстановки при эксплуатации ТС, применительно к которым степень жесткости испытаний устанавливают в стандарте на ТС конкретного вида или в технических документах на ТС.
Д.3 Степени жесткости испытаний, относящиеся к устойчивости ТС в условиях помехоэмиссии от цифровых радиотелефонов
Степени жесткости испытаний выбирают в соответствии с ожидаемыми параметрами электромагнитных полей, т. е. на основе рассмотрения мощностей радиотелефонных устройств и возможных расстояний между их передающими антеннами и ТС. Учет подвижных радиостанций, как правило, приводит к установлению более жестких требований при испытаниях по сравнению с базовыми станциями, так как подвижные станции могут быть размещены на существенно меньших расстояниях от потенциально восприимчивых ТС, чем базовые станции.
При выборе степеней жесткости испытаний необходимо принимать во внимание затраты, связанные с установлением необходимой помехоустойчивости ТС, и последствия отказов в работе ТС. Более высокие степени жесткости испытаний должны быть установлены только в том случае, если последствия отказов в работе ТС могут быть значительными.
На практике с малой вероятностью появления могут иметь место случаи, когда уровни воздействующих полей могут превышать уровни, выбранные для испытаний. Для того, чтобы предотвратить неприемлемые отказы в работе ТС в этих условиях, может потребоваться проведение повторных испытаний при повышенной интенсивности воздействующего поля и допущении определенного ухудшения качества функционирования ТС.
Примеры степеней жесткости испытаний, критериев качества функционирования ТС при испытаниях и соответствующих защитных расстояний приведены в таблице Д.1. Защитное расстояние представляет собой минимальное допустимое расстояние между ТС и цифровым радиотелефоном, соответствующее установленной степени жесткости испытаний. Указанные расстояния рассчитывают с использованием формулы (Д.1) при k = 7, предполагая, что сигнал при испытаниях модулируется по амплитуде синусоидальным напряжением при глубине модуляции 80 %.
Таблица Д.1 - Примеры степеней жесткости испытаний, критериев качества функционирования ТС при испытаниях и соответствующих защитных расстояний
|
Степень жесткости испытаний |
Напряженность поля в отсутствии модуляции, В/м |
Максимальное среднеквадратичное значение напряженности поля, В/м |
Защитное расстояние, м |
Критерий качества функционирования (см. примечание 1) |
|||
|
2 Вт GSM |
8 Вт GSM |
1/4 Вт DECT |
Пример 1 |
Пример 2 |
|||
|
1 |
1 |
1,8 |
5,5 |
11 |
1,9 |
- |
- |
|
2 |
3 |
5,4 |
1,8 |
3,7 |
0,6 |
А |
- |
|
3 |
10 |
18 |
0,6 |
1,1 |
-0,21) |
В |
А |
|
4 |
30 |
54 |
-0,21) |
0,4 |
-0,11) |
- |
В |
|
1) При данных и меньших защитных расстояниях формула (Д.1) для поля дальней зоны является неточной. Примечания 1 В соответствии с разделом 9 настоящего стандарта. 2 ТС, для которых последовательность отказов в работе допускается. 3 ТС, для которых последовательность отказов в работе не допускается. |
|||||||
При установлении значений, приведенных в таблице Д.1, были учтены следующие условия:
- для большей части радиотелефонов системы GSM максимальная эффективная излучаемая мощность равна 2 Вт. Определенная часть радиотелефонов, находящихся в эксплуатации, имеет максимальную эффективную излучаемую мощность 5 и 8 Вт. Эффективная излучаемая мощность подвижных радиотелефонов в большинстве случаев меньше максимальной (за исключением случаев их применения в районах затрудненного приема);
- условия связи внутри помещений являются более сложными, чем вне помещений. Поэтому эффективная излучаемая мощность радиотелефонов внутри помещений может во многих случаях не соответствовать максимальной мощности, установленной для данного класса оборудования. Это усложняет условия обеспечения ЭМС, так как большинство образцов ТС, восприимчивых к воздействию электромагнитных полей, применяют внутри помещений;
- уровень помехоустойчивости различных образцов ТС определяют в зависимости от максимального среднеквадратичного значения напряженности поля при наличии модуляции (см. приложение А, пункт А.2). По этой причине при расчетах защитных расстояний в уравнение (Д.1) подставляют максимальное среднеквадратическое значение напряженности поля при амплитудной модуляции глубиной 80 %;
- защитное расстояние рассчитывают подстановкой в уравнение (Д.1) коэффициента k = 7. При этом не учитывают случайные колебания напряженности поля из-за отражений от стен, пола и потолка помещений, которые могут быть в пределах ±6 дБ;
- в соответствии с формулой (Д.1) защитное расстояние зависит от эффективной излучаемой мощности цифрового радиотелефона и не зависит от его рабочей частоты.
Д.4 Специальные мероприятия для стационарных передатчиков
Устанавливаемые с учетом рекомендаций, приведенных в настоящем приложении, степени жесткости испытаний соответствуют типичным уровням воздействующего электромагнитного поля, которые редко превышаются в условиях эксплуатации ТС.
Вместе с тем в некоторых местах размещения ТС указанные типичные уровни могут быть превышены, например при установке радиолокационной станции, расположении в одном здании с ТС мощных радиопередатчиков или промышленных, научных и медицинских высокочастотных устройств. В этих случаях экранирование помещения или здания, в котором расположено ТС, и применение помехоподавляющих фильтров в силовых кабелях и кабелях передачи сигналов могут быть более предпочтительными, чем установление для всех ТС повышенных требований устойчивости к электромагнитному полю.
Приложение Е
(справочное)
Выбор методов испытаний
Настоящий стандарт и ГОСТ Р 51317.4.6 устанавливают два различных метода испытаний ТС на устойчивость к воздействию излученной электромагнитной энергии.
Испытания на устойчивость к помехам, наведенным радиочастотными электромагнитными полями, в основном применяют на пониженных частотах, а испытания на устойчивость к излученным радиочастотным электромагнитным полям - на повышенных частотах. Существует область частот, в которой одновременно применимы методы испытаний, установленные в настоящем стандарте и ГОСТ Р 51317.4.6.
Метод испытаний, установленный в ГОСТ Р 51317.4.6, может быть применен на частотах до 230 МГц. Применение метода, установленного в настоящем стандарте, возможно на частотах до 26 МГц.
Целью настоящего приложения является обеспечение технических комитетов по стандартизации и разработчиков технических документов на ТС рекомендациями по выбору наиболее приемлемого метода испытаний, обеспечивающего воспроизводимость результатов испытаний с учетом особенностей конструкции ТС.
При выборе метода испытаний должны быть рассмотрены:
- соотношение между длиной волны воздействующего поля и размерами ТС;
- соотношение размеров ТС и длин подключенных к нему кабелей;
- число элементов ТС и подключенных к ним кабелей.
Приложение Ж
(справочное)
Описание электромагнитной обстановки
Ж.1 Сведения о системах радиосвязи
Сведения о параметрах систем радиосвязи, которые должны быть учтены при обеспечении ЭМС, приведены в таблицах Ж.1-Ж.3.
В таблицах Ж.1-Ж.3 используют следующие обозначения:
CDMA (code division multiple access) (многостанционный доступ с кодовым разделением каналов) - метод доступа, при котором на передающем конце сигнал кодируется с использованием псевдослучайной последовательности, известной на приемном конце, используемой для декодирования принимаемого сигнала. Каждая отдельная псевдослучайная последовательность соответствует отдельному каналу связи;
СТ-2 (cordless telephone, second generation) (бесшнуровой телефон второго поколения) - система бесшнурового телефона. Широко используется в некоторых европейских странах;
DCS 1800 (digital cellular system 1800 MHz) (цифровая сотовая система в диапазоне частот 1800 МГц) - сотовая мобильная система связи, характеризующаяся низкой стоимостью. Распространена во всех странах;
DECT (digital enhanced cordless telecommunication) (цифровая усовершенствованная беспроводная связь) - бесшнуровая сотовая система связи, характеризующаяся низкой стоимостью. Широко используется в европейских странах;
DTX (discontinious transmission) (прерывистая передача) - способ существенного снижения загрузки частотного канала и энергосбережения за счет выключения передатчика при отсутствии информации, подлежащей передаче;
EPR (effective radiated power) - эффективная излучаемая мощность, отнесенная к полуволновому вибратору;
FDD (frequency division duplex) (дуплексная передача с частотным разделением) - двусторонняя передача информации, при которой частоты передачи и приема находятся в разных полосах частот;
FDMA (frequency division multiple access) (многостанционный доступ с частотным разделением каналов) - метод доступа, при котором для каждого канала выделена отдельная полоса частот;
GSM (global system for mobile communication) (глобальная система подвижной связи) - сотовая мобильная система связи. Распространена во всех странах;
HIPERLAN (high performance radio local area network) - высокоскоростная локальная радиосеть;
IMT-2000 (international mobile telecommunications-2000) - технология сотовой мобильной технологии связи 3-го поколения, охватывающей все виды мобильной связи, обеспечивающей получение пользователем высококачественных цветных изображений;
NADC (north american digital cellular) (северо-американская цифровая сотовая система связи) - цифровая сотовая мобильная система связи, также известная как D-AMPS. Широко используется в Северной Америке;
PDC (personal digital cellular system) (сотовая система персональной связи с использованием портативных телефонов) - сотовая мобильная система связи. Широко используется в Японии;
PHS (personal handy phone system) (персональная ручная телефонная система) - бесшнуровая телефонная система. Широко используется в Японии;
RFID (radio frequency identification) - системы радиочастотной идентификации, обеспечивающие идентификацию изделий, сигнализацию, идентификацию персонала, контроль доступа, контроль приближения;
RTTT (road traffic&transport telematics) - системы регулирования дорожного движения;
TDMA (time division multiple access) - см. 3.21;
TDD (time division duplex) (дуплексная передача с временным разделением) - двусторонняя передача цифровой информации на одной несущей с уплотнением каналов приема и передачи в разных временных интервалах одного кадра.
Таблица Ж.1 - Подвижное и портативное оборудование
|
Параметр системы |
Наименование системы |
||||||||
|
GSM |
DCS 1800 |
DECT |
СТ-2 |
PDS |
PHS |
NADS |
IMT-2000 TDD |
IMT-2000 FDD |
|
|
Частота передатчика |
890-915 МГц |
1,71-1,784 ГГц |
1,88-1,96 ГГц |
864-868 МГц |
940-956 МГц и 1,429-1,453 ГГц |
1,895-1,918 ГГц |
825-845 МГц |
1900-1920 МГц |
1920-1980 МГц |
|
Метод доступа |
TDMA |
TDMA |
TDMA/TDD |
FDMA/TDD |
TDMA |
TDMA/TDD |
TDMA |
CDMA/TDMA TDD |
CDMA/TDMA FDD |
|
Частота повторения пачек |
217 Гц |
217 Гц |
100 Гц |
500 Гц |
50 Гц |
200 Гц |
50 Гц |
- |
- |
|
Коэффициент заполнения |
1:8 |
1:8 |
1:24, 1:48, 1:12 |
1:12 |
1:3 |
1:8 |
1:3 |
Непрерывная передача |
Непрерывная передача |
|
Максимальная эффективная излучаемая мощность |
0,8; 2; 5; 8; 20 Вт |
0,25; 1; 4 Вт |
0,25 Вт |
< 10 мВт |
0,8; 2 Вт |
10 мВт |
< 6 Вт |
0,25 Вт |
0,25 Вт |
|
Вторичная модуляция |
2 Гц (DTX) и
от 0,16 до 8,3 Гц (многокад- |
2 Гц (DTX) и от
0,16 до 8,3 Гц (многокад- |
Отсутствует |
Отсутствует |
Отсутствует |
Отсутствует |
Отсутствует |
Отсутствует |
Отсутствует |
|
География применения |
Во всех странах |
Во всех странах |
Страны Европы |
Страны Европы |
Япония |
Япония |
США |
Страны Европы |
Страны Европы |
Таблица Ж.2 - Базовые станции
|
Параметр системы |
Наименование системы |
|||||||||
|
GSM |
DCS 1800 |
DECT |
СТ-2 |
PDS |
PHS |
NADS |
IMT-2000 TDD |
IMT-2000 FDD |
||
|
Частота передатчика |
935-960 МГц |
1,805-1,88 ГГц |
1.88-1,96 ГГц |
864-868 МГц |
810-826 МГц и 1,477-1,501 ГГц |
1, 895-1,918 ГГц |
870-890 МГц |
1900-1920 МГц |
2110-2170 МГц |
|
|
Метод доступа |
TDMA |
TDMA |
TDMA/TDD |
FDMA/TDD |
TDMA |
TDMA/TDD |
TDMA |
CDMA/TDMA TDD |
CDMA/TDMA FDD |
|
|
Частота повторения пачек |
217 Гц |
217 Гц |
100 Гц |
500 Гц |
50 Гц |
200 Гц |
50 Гц |
- |
- |
|
|
Коэффициент заполнения |
От 1:8 до 8:8 |
От 1:8 до 8:8 |
1:2 |
1:2 |
От 1:3 до 3:3 |
1:8 |
От 1:3 до 3:3 |
Непрерывная передача |
Непрерывная передача |
|
|
Максимальная эффективная излучаемая мощность |
От 2,5 до 320 Вт |
От 2,5 до 320 Вт |
0,25 Вт |
0,25 Вт |
От 1 до 96 Вт |
От 10 до 500 мВт |
500 Вт |
20 Вт |
20 Вт |
|
|
Вторичная модуляция |
2 Гц (DTX) и от 0,16 до 8,3 Гц
(многокад- |
2 Гц (DTX) и от 0,16 до 8,3 Гц
(многокад- |
Отсутствует |
Отсутствует |
Отсутствует |
Отсутствует |
Отсутствует |
Отсутствует |
Отсутствует |
|
|
География |
Во всех странах |
Во всех странах |
Страны Европы |
Страны Европы |
Япония |
Япония |
США |
Страны Европы |
Страны Европы |
|
Таблица Ж.3 - Другие радиочастотные устройства
|
Параметр системы |
Наименование системы |
|||||
|
RFID |
RTTT |
Широкополосные системы передачи данных и радиосети HIPERLAN |
Различные системы малого радиуса действия |
|||
|
Частота передатчика |
2446-2454 МГц |
5795-5815 МГц |
2400-2483,5 МГц |
5150-5350 МГц |
5470-5725 МГц |
2400-2483,5; 5725-5785 |
|
Вид модуляции |
Скачкообразная перестройка частоты
(при |
Нет |
Скачкообразная перестройка частоты |
Нет |
Нет |
Нет |
|
Максимальная эффективная излучаемая мощность |
а)
500 мВт; |
2 или 8 Вт |
100 мВт |
200 мВт |
1 Вт |
10 и 25 мВт |
|
Коэффициент заполнения |
а)
до 100%; |
Не ограничен |
Не ограничен |
Не ограничен |
Не ограничен |
Не ограничен |
|
Частота повторения пачек |
217 Гц |
217 Гц |
100 Гц |
500 Гц |
50 Гц |
200 Гц |
|
Разнос каналов |
Отсутствует |
5, 10 МГц |
Отсутствует |
Отсутствует |
Отсутствует |
Отсутствует |
|
География применения |
Во всех странах |
Во всех странах |
Во всех странах |
Во всех странах |
Во всех странах |
Во всех странах |
Приложение И
(обязательное)
Альтернативный метод облучения для частот свыше 1 ГГц (метод независимых окон)
И.1 Введение
При испытаниях на частотах свыше 1 ГГц с использованием метода независимых окон (например в полосе частот цифровых радиотелефонов) испытательное расстояние должно быть
Примечания
1 При испытательном расстоянии
2 Длины кабелей и их расположение являются менее критичными на частотах свыше 1 ГГц. Поэтому размеры лицевой стороны ИТС являются определяющим фактором при установлении размеров плоскости однородного поля, подлежащей калибровке.
В соответствии с альтернативным методом независимых окон, используемым для облучения ИТС на частотах свыше 1 ГГц, плоскость однородного поля, подлежащую калибровке, разделяют на соответствующие окна размерами 0,5×0,5 м так, чтобы охватить всю площадь, занимаемую лицевой стороной ИТС (см. рисунки И.1 а), б)). Однородность поля проверяют для каждого окна отдельно (см. рисунок И.2) в соответствии с процедурой, указанной ниже. Излучающую антенну следует располагать на расстоянии
И.2 Калибровка электромагнитного поля
Для каждого выбранного окна процедура калибровки заключается в следующем:
а) располагают измерительную антенну (датчик) в одном из четырех углов выбранного окна;
б) на излучающую антенну подают сигнал такой мощности, чтобы значение напряженности поля на дискретных частотах в пределах установленной для испытаний полосы частот составляло от 3 до 10 В/м, причем шаг изменения частоты должен составлять 1 % начального (предыдущего) значения частоты.
Регистрируют соответствующие значения подводимой к излучающей антенне мощности сигнала и напряженности поля;
в) при том же значении подводимой к антенне мощности измеряют и регистрируют значения напряженности поля для остальных трех точек в углах выбранного окна. Разброс всех четырех значений напряженности поля должен находиться в пределах от 0 дБ до 6 дБ;
г) принимают точку измерения, в которой значение напряженности поля минимально, за опорную (это обеспечит для других точек соответствие требованиям к отклонению напряженности поля в пределах от 0 дБ до 6 дБ);
д) по известной подводимой к антенне мощности и соответствующей ей напряженности поля рассчитывают необходимую мощность сигнала, при которой обеспечивается требуемая испытательная напряженность поля (например, если при мощности сигнала 80 Вт напряженность поля в выбранной точке будет равна 9 В/м, то для создания поля напряженностью 3 В/м подаваемая мощность должна быть 8,9 Вт). Рассчитанное значение подаваемой мощности регистрируют;
е) повторяют шаги по перечислениям а)-д) для горизонтальной и вертикальной поляризаций поля.
Излучающие антенны и кабели, которые применялись при калибровке поля, следует применять и при проведении испытаний, что позволяет не учитывать потери в кабелях и коэффициенты калибровки антенн при установлении напряженности испытательного поля.
Расположение излучающих антенн и кабелей должно быть зафиксировано как можно точнее. При проведении испытаний антенны и кабели должны быть размещены так же, как и при калибровке поля. Незначительные их смещения оказывают существенное влияние на испытательное поле.
В процессе испытаний на каждой частоте на излучающую антенну подают мощность в соответствии с перечислением д).
Испытание повторяют поочередно для каждого из окон, при этом антенну позиционируют каждый раз так, чтобы облучению подвергалось требуемое окно (см. рисунки И.1 и И.2).
|
|
|
|
а) Настольное ТС (при калибровке поля и испытаниях используются окна 1-3 и 5) |
б) Напольное ТС (при калибровке поля и испытаниях используются окна 1-9) |
Рисунок И.1 - Примеры разделения плоскости однородного поля на независимые окна размерами 0,5×0,5 м
Рисунок И.2 - Пример последовательного облучения окон
Приложение К
(справочное)
Сведения о соответствии ссылочных международных стандартов национальным
стандартам Российской Федерации, использованным в настоящем стандарте в
качестве нормативных ссылок
Таблица К.1
|
Обозначение ссылочного национального стандарта Российской Федерации |
Обозначение и наименование ссылочного международного стандарта и условное обозначение степени его соответствия ссылочному национальному стандарту |
|
ГОСТ
Р 51317.4.6-99 |
МЭК 61000-4-6:1996 «Электромагнитная совместимость (ЭМС) - Часть 4: Методы испытаний и измерений - Раздел 6: Испытания на устойчивость к кондуктивным помехам, наведенным радиочастотными полями» (MOD) |
|
ГОСТ 30372-95/ |
МЭК 60050-161:1990 «Международный электротехнический словарь - Глава 161: Электромагнитная совместимость» (NEQ) |
|
В настоящем стандарте использованы следующие условные обозначения степени соответствия стандартов: - MOD - модифицированные стандарты; - NEQ - неэквивалентные стандарты. |
|
|
Ключевые слова: электромагнитная совместимость, технические средства, устойчивость к электромагнитным помехам (помехоустойчивость), радиочастотное электромагнитное поле, требования, степени жесткости испытаний, методы испытаний, испытательное оборудование |
