ИЖОРА^®

МАСТИКИ, ГРУНТОВКИ И ГЕРМЕТИКИ БИТУМНО-ПОЛИМЕРНЫЕ

МАСТИКИ, ГРУНТОВКИ И ГЕРМЕТИКИ БИТУМНО-ПОЛИМЕРНЫЕ ИЖОРА^®

Битумно-полимерные материалы ИЖОРА^® предназначены для устройства гидроизоляции строительных конструкций и трубопроводов, герметизации деформационных швов дорожных и аэродромных покрытий, укладки под трамвайный рельс.

СОСТАВ МАТЕРИАЛОВ

Битумно-полимерные материалы ИЖОРА^® изготавливаются на основе нефтяных битумов, модифицированных специальными добавками. В состав материалов входят модифицирующие добавки (полимеры, пластифицирующие вещества), минеральные наполнители, нефтяные растворители.

МАТЕРИАЛЫ

Все материалы изготовлены в соответствии с ТУ и имеют необходимые сертификаты.

УПАКОВКА

ГАРАНТИЙНЫЙ СРОК ХРАНЕНИЯ

Гарантийный срок хранения мастик и герметиков -12 месяцев. По истечении гарантийного срока хранения мастики и герметики должны быть проверены на соответствие требованиям ТУ

Для исключения деформации упаковки мастики и герметики необходимо хранить в закрытых помещениях или под навесом при температурах -35 - +30°С. Не допускается контакт упаковки с водой.

Гарантийный срок хранения грунтовки 24 месяца в закрытой упаковке.

_____________________

*) материал легко отделяется от упаковки, благодаря использованию антиадгезионной бумаги с силиконовым покрытием.

**) может использоваться другая фасовочная тара (канистры, фляги) по согласованию с потребителем.

ОХРАНА ТРУДА И ТЕХНИКА БЕЗОПАСНОСТИ

При применении мастик и герметиков должны соблюдаться требования СНиП III-4-80 (главы 8 и 15). В случае возгорания мастики или герметика следует применять следующие средства пожаротушения: углекислотный огнетушитель, асбестовое полотно, кошма, специальные порошки. Категорически воспрещается производить тушение водой!

Мастики и герметики не токсичны. Класс опасности 4 по ГОСТ 12.1.007-89.

ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ

Перед началом гидроизоляционных работ на территории объекта должны быть выделены места складирования материалов и размещения установки разогрева битумных мастик.

Место размещения установки разогрева битумных мастик должно быть обваловано на высоту не менее 0,3 м.

Образующиеся при работе отходы упаковочных материалов, тары и пр. должны утилизироваться в специально отведенных местах.

ПРЕДВАРИТЕЛЬНОЕ ГРУНТОВАНИЕ

С целью повышения адгезии мастик и герметиков ИЖОРА^® к поверхностям швов бетонных и асфальтобетонных поверхностей рекомендуется предварительно обрабатывать поверхности швов грунтовкой ИЖОРА^®.

ТРЕБОВАНИЯ К ОБРАБАТЫВАЕМОЙ ПОВЕРХНОСТИ

Стенки шва должны быть сухими и чистыми.

Влажность бетона должна составлять не более 4%.

Температура поверхности должна быть выше минус 10°С.

При отрицательных температурах желательно прогреть поверхности шва газовой или инфракрасной горелкой для удаления возможной наледи или инея.

НАНЕСЕНИЕ ГРУНТОВКИ ИЖОРА^®

Грунтовка ИЖОРА^® готова к применению.

Перед нанесением требуется тщательно ее перемешать.

Наносить грунтовку на поверхность шва следует при помощи кисти или распылителя с системой безвоздушного распыления.

После высыхания грунтовки (через 40 минут после нанесения) можно приступать к заливке мастики или герметика.

Средний расход грунтовки составляет 0,1 - 0,2 кг/м².

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГРУНТОВКИ ИЖОРА^®

ПОДГОТОВКА МАСТИК И ГЕРМЕТИКОВ ИЖОРА^® К ИСПОЛЬЗОВАНИЮ

Для котлов прямого нагрева:

Очищенный от упаковки и разделенный на несколько частей брикет герметика ИЖОРА^® загрузить в котел.

Герметик БП-Г35 разогреть до жидкого состояния и довести до однородной массы.

Допустимо кратковременное, не более 30 минут, кипение разогреваемой массы. Время от достижения герметиком жидкого состояния до момента его заливки не должно превышать 6 часов.

Для котлов с опосредованным нагревом, температурным контролем и системой подачи в швы:

Очищенный от упаковки и разделенный на несколько частей брикет материала ИЖОРА^® следует загрузить в котел.

Герметик БП-Г35 разогреть до температуры 160-180°С. Время от достижения герметиком рабочей температуры до момента его заливки не должно превышать 6 часов.

Мастики МБР-Г-90 и МБР-Г/Шм-75 разогреть до температуры 160-180°С. Для разогрева мастик следует применять котлы, обеспечивающие равномерное перемешивание.

Категорически запрещается:

- разогрев мастики до кипения;

- прямой подогрев котлов и емкостей;

- разогрев в котлах с незакрытыми загрузочными люками;

- превышение температуры разогрева мастики.

Время от достижения мастикой рабочей температуры до момента ее заливки не должно превышать 3 часа.

ГИДРОИЗОЛЯЦИОННЫЕ РАБОТЫ (ИЖОРА^® МБР-Г-90)

Мастика МБР-Г-90 используется для гидроизоляции строительных конструкций из металла, бетона и кирпича различных марок и т.д., например:

- фундаментов зданий (ленточных, свайных, столбчатых);

- подземных сооружений (гаражей, подвалов, переходов, галерей, бомбоубежищ) и т.д.

ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К ОБРАБАТЫВАЕМОЙ ПОВЕРХНОСТИ

Обрабатываемые поверхности должны быть сухими и чистыми. Поверхности металлических конструкций должны быть свободными от ржавчины.

Влажность бетона должна составлять не более 4%.

Температура поверхности должна быть выше минус 10°С.

Перед нанесением мастики бетонные поверхности необходимо обработать грунтовкой ИЖОРА^®.

ОБЩИЕ ГИДРОИЗОЛЯЦИОННЫЕ РАБОТЫ

Жидкую мастику наносят с использованием кисти, валика, специальных леек или агрегатов.

ГИДРОИЗОЛЯЦИЯ ТРУБОПРОВОДОВ МАСТИКОЙ ИЖОРА^® МБР-Г-90

По своим физико-механическим и защитным характеристикам мастика МБР-Г-90 может быть использована для конструкции покрытия N 13 по ГОСТ Р 51164-98, предназначенного для защиты от почвенной коррозии нефтепроводов диаметром до 820 мм включительно.

Конструкция защитного покрытия, включающая слой грунтовки, слой мастики МБР-Г-90 ИЖОРА^® и два слоя термоусаживающейся ленты типа ДРЛ-Л (отвечает конструкции комбинированного покрытия по ТУ 5775-001-01297858-00, согласованного с Госгортехнадзором и АК «Транснефть»), может быть использована для защиты нефтепроводов диаметром до 1220 мм включительно, при их капитальном ремонте.

НАНЕСЕНИЕ МАСТИКИ

Поверхность трубы, предназначенную для изоляции, при помощи кисти покрывают приготовленным из мастики МБР-Г-90 праймером.

Праймер изготавливают растворением мастики МБР-Г-90 в органическом растворителе (бензине, керосине, сольвенте или дизельном топливе) из расчета: 1 кг мастики на 3 л растворителя. Разогретую мастику добавляют в растворитель при непрерывном помешивании.

Температуру разогрева мастики подбирают таким образом, чтобы вливаемый в нее растворитель не закипал, в диапазоне 110-160°С.

После высыхания грунтовочного слоя наносится слой разогретой мастики толщиной не менее 2 мм.

Для упрочения мастики нанесенный слой в горячем состоянии подвергается армированию стеклотканью, сеткой из стекловолокна и т.д.

Температура окружающего воздуха при нанесении покрытия должна быть не ниже минус 10°С.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МАСТИКИ ИЖОРА^® МБР-Г-90

ЗАЛИВКА ШВОВ И ТРЕЩИН ДОРОЖНЫХ ПОКРЫТИЙ МАСТИКОЙ ИЖОРА^® МБР-Г/ШЛЛ-75

СХЕМА ВЫПОЛНЕНИЯ ПРИМЫКАНИЯ ДОРОЖНОЙ ОДЕЖДЫ К РЕЛЬСАМ ТРАМВАЙНЫХ ПУТЕЙ

Битумно-полимерная мастика ИЖОРА^® МБР-Г/Шм-75 относится к герметизирующим материалам горячего применения и может быть использована для заполнения швов и трещин монолитных или сборных покрытий, а также при локальных разрушениях асфальтобетонных покрытий.

ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К ОБРАБАТЫВАЕМОЙ ПОВЕРХНОСТИ

Обрабатываемые поверхности должны быть сухими и чистыми.

Влажность бетона должна составлять не более 4%.

Температура поверхности должна быть выше минус 10°С.

Перед нанесением мастики поверхности необходимо обработать грунтовкой ИЖОРА^®.

НАНЕСЕНИЕ МАСТИКИ

Разогретую мастику следует наносить с помощью заливщика швов или вручную с использованием леек. При отсутствии специальных заливщиков могут быть использованы несерийные приспособления, выпускаемые различными предприятиями.

Швы и трещины следует заполнять горячей мастикой до верхнего уровня кромок покрытия, чтобы после остывания и усадки высота мастики в шве (трещине) была на 3-5 мм ниже поверхности покрытия. Наплывы, образованные в результате разлива мастики, подлежат удалению разогретыми скребками.

Глубина заливки должна быть в 1,5-2 раза больше ширины шва, но не менее 12 мм. Допускается швы шириной от 15 мм заливать в соотношении ширины к глубине 1:1.

Движение техники по покрытию разрешается производить только после отверждения мастики и отсутствия прилипания ее к пневматикам при пробном прокатывании транспортных средств.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МАСТИКИ ИЖОРА^® МБР-Г/ШМ-75

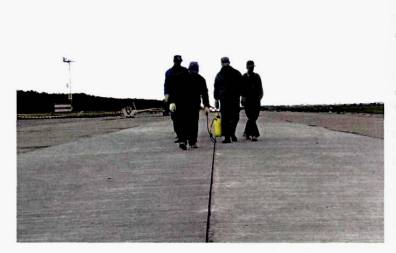

ГЕРМЕТИЗАЦИЯ ШВОВ АЭРОДРОМНЫХ ПОКРЫТИЙ ГЕРМЕТИКОМ ИЖОРА^® БП-Г35

ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К ОБРАБАТЫВАЕМОЙ ПОВЕРХНОСТИ

Обрабатываемые поверхности должны быть сухими и чистыми.

Влажность бетона должна составлять не более 4%.

Температура поверхности должна быть выше минус 10°С.

Перед нанесением герметика поверхности необходимо обработать грунтовкой ИЖОРА^®.

НАНЕСЕНИЕ ГЕРМЕТИКА

Швы следует заполнять горячим материалом до верхнего уровня кромок покрытия, чтобы после остывания и усадки высота герметика в шве была на 3-5 мм ниже поверхности покрытия.

Соотношение глубины заливки шва к ширине шва от 1:1 до 1:2.

В случае разлива материала на поверхность покрытия или образования наплывов, они должны быть удалены разогретыми скребками.

После заливки на покрытие нанести минеральную присыпку.

ДЕФОРМАЦИОННЫЙ ШОВ В РАЗРЕЗЕ

1 - герметик; b - ширина шва.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГЕРМЕТИКА ИЖОРА®БП-Г35

Несоблюдение настоящих рекомендаций на каком-либо из этапов производства работ ведет к ухудшению физико-механических свойств и потере адгезии герметика или мастики.

Содержание
