ГОСУДАРСТВЕННОЕ ПРЕДПРИЯТИЕ "ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ ФИЗИКО-ТЕХНИЧЕСКИХ И РАДИОТЕХНИЧЕСКИХ ИЗМЕРЕНИЙ" (ГП "ВНИИФТРИ")

НАУЧНО-ПРОИЗВОДСТВЕННОЕ ПРЕДПРИЯТИЕ "Элемер" (НПП «Элемер»)



УТВЕРЖДАЮ



Зам. Директора ГП «ВНИИФТРИ»



_________________Ю.И. Брегадзе

«____»___________1995 г

РЕКОМЕНДАЦИЯ
ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

ИЗМЕРИТЕЛИ-РЕГУЛЯТОРЫ ТЕХНОЛОГИЧЕСКИЕ ТИПА ИРТ
ТЕРМОМЕТРЫ МНОГОКАНАЛЬНЫЕ ЦИФРОВЫЕ ТИПА ТМ
РЕГУЛЯТОРЫ ТЕМПЕРАТУРЫ ЭЛЕКТРОННЫЕ ТИПА РТЭ

Методика поверки

МИ 2342-95

СОГЛАСОВАНО

СОГЛАСОВАНО

Директор НПП "Элемер"

Зам. главного метролога
ГП "ВНИИФТРИ"

_________________В.М. Окладников

«____»___________1995 г

___________________А.С. Дойников

«____»______________1995 г

1995

ИНФОРМАЦИОННЫЕ ДАННЫЕ

РАЗРАБОТАНА Научно-производственным предприятием "Элемер"

ИСПОЛНИТЕЛИ: Косотуров А.В., Толбина Л.И.

УТВЕРЖДЕНА ГП "ВНИИФТРИ" « 27 » июля 1995 г

ЗАРЕГИСТРИРОВАНА ВНИИМС « 28» июля 1995 г

Содержание



Государственная система обеспечения единства измерений

Рекомендация
МИ 2342-95

Измерители-регуляторы технологические типа ИРТ



Термометры многоканальные цифровые типа ТМ



Регуляторы температуры электронные типа РТЭ



Методика поверки



Настоящая рекомендация распространяется на:

 - измерители-регуляторы технологические ИРТ-5310L, ИРТ-5320L, ИPT-5321L, ИРТ-5310МВ, ИРТ-5320МВ, ИРТ-5321МВ, ИРТ-5310МА, ИРТ-5320МА, ИРТ-5321МА, предназначенные для измерений и регулирования температуры, давления, расхода и других неэлектрических величин, изменение значений которых может быть преобразовано в изменение унифицированного сигнала 0...5 мА или 4 ... 20 мА;

 - термометры многоканальные цифровые TM-5231L, ТМ-5231МВ, ТМ-5231МА, предназначенные для измерений и контроля температуры в различных отраслях промышленности, сельского хозяйства и научных исследованиях,

-  регуляторы температуры электронные PTЭ-5250L, РТЭ-5250МВ, РТЭ-5250МА, PTЭ-5260L, РТЭ-5260МВ, РТЭ-5260МА, предназначенные для контроля и регулирования температуры в технологических процессах (далее приборы), и устанавливает методику их первичной и периодической поверок.

Тип изделия, наименование первичного преобразователя, измеряемая и индицируемая величины указаны в табл. 1.

Таблица 1

Тип изделия

Наименование первичного преобразователя

Величина

измеряемая

индицируемая



Термопреобразователи сопротивления

Сопротивление

Температура

ИPT-5310L

50 М;100 М; 50 П; 100 П; Pt l00

ИPT-5320L

- // -

ИPT-5321L

- // -

TM-5231L

- // -

РТЭ-5250L.

- // -

РТЭ 5260L

- // -



Преобразователи термоэлектрические

Термоэлектродвижущая сила (т.э.д.с.)

Температура

ИРТ-5310МВ

ТХА; ТХК; ТПП

ИРТ-5320МВ

- // -

ИРТ-5321МВ

- // -

ТМ-5231MB

- // -

РТЭ-5250МВ

- // -

РТЭ-5260МВ

- // -

ИРТ-5310МА

Преобразователи с унифицированным сигналом 0...5 мА, 4...20 мА

Ток

Температура, давление, расход, ток, напряжение и другие неэлектрические величины

ИРТ-5320МА

ИРТ-5321МА



Преобразователи с унифицированным сигналом 0 ... 5 мА, 4. . .20 мА

Ток

Температура

ТМ-5231МА

РТЭ-5250MA

- // -

РТЭ-5260МА

- // -

Диапазоны измеряемых величин, основные приведенные погрешности измеряемых величин относительно номинальных статических характеристик преобразования (НСХ), разрешающие способности соответствуют, приведенным в табл. 2.

Таблица 2

Тип термопреобра-
зователя

Диапазон измеряемых температур, ºС

-50...200

-100...500

0…400

200...600

0...900

300…1300

Основная приведенная погрешность относительно НСХ, % разрешающая способность, °С

50 М

±(0,25+*) /0,1











100 М

±(0,25+*) /0,1











50 П

±(0,25+*) /0,1

±(0,25+*) / 1









100 П

±(0,25+ *) /0,1

±(0,25+*) / 1









Рt 100

±0,25+*) /0,1

±(0,25+*) / 1









ТХА

±(0,5+*) /0,1



±(0,5+*) / 1



±(0,5+*) / 1

±(0,5+*) / 1

ТХК





±(0,5+*) / 1

±(0,5+*) / 1





ТПП











±(0,5+*) / 1

Преобразователи с унифицированными выходными сигналами 0...5 мА 4...20мА

1. Диапазоны измерений давления, расхода и других неэлектрических величин в соответствии с диапазонами первичных преобразователей.

2. Основные приведенные погрешности измерений указанных величин относительно НСХ не более ± (0,25+*) %.

* - одна единица последнего разряда

По настоящей рекомендации допускается поверка измерителя-регулятора технологического многоканального ИРТМ-2402, предназначенного для многоканального контроля и измерений температуры в процессах технологического контроля в различных областях промышленности и сельского хозяйства.

Межповерочный интервал - 1 год.

1. ОПЕРАЦИИ ПОВЕРКИ

1.1. При проведении поверки выполняют операции, указанные в табл. 3.

Таблица 3

№ п/п

Наименование операции

Номер пункта методики поверки

Обязательность операций проведения при

первичной поверке

периодической поверке

1

Внешний осмотр

5.1

Да

Да

2

Опробование

5.2

Да

Да

3

Определение электрического сопротивления изоляции

5.3

Да

Нет

4

Проверка электрической прочности изоляции

5.4

Да

Нет

5

Определение основной приведенной погрешности измеряемых величин

5.5

Да

Да

6

Определение основной приведенной погрешности срабатывания регулирующем о устройства (блокировки)*

5.6

Да

Да

7

Определение основной приведенной погрешности преобразователя встроенного измерительного (ПВИ)**

5.7

Да

Да

* - основную погрешность срабатывания регулирующего устройства определяют при поверке ИРТ-5310L-01,-11; ИРТ-5310МВ-01,-11; ИРТ-5310МА-01,-11; ИPT-5320L-01,-11; ИРТ-5320МВ-01,-11; ИРТ -5320МА-01,-11; ИРТ-5321L-01,-11; ИРТ-5321МВ-01,-11; ИРТ-5321MA-01,-11 и регуляторов температуры электронных; основную погрешность срабатывания блокировки определяют при поверке термометров многоканальных цифровых;

** - основную погрешность ПВИ определяют при поверке

ИРТ-5310L-10,-11; ИРТ-5310МВ-10-11; ИРТ-5310МА-10,-11;

ИРТ-5320L-10,-11 ; ИРТ-5320МВ- 10,-11 ; ИРТ-5320МА-10,-11;

MPT-5321L-10,-11; ИРТ-5321MB-10,-11; ИРТ-532MА-10,-11 и регуляторов температуры электронных;

2. СРЕДСТВА ПОВЕРКИ

2.1. При проведении поверки приборов применяют средства, указанные в табл. 4.

Таблица 4

№ п/п

Тип прибора

ИРТ-5310L

ИРТ-5310МВ

ИРТ-5310МВ



ИPT-5320L

ИРТ-5320МВ

ИРТ-5320МВ



HPT-5321L

ИРТ-5321МВ

ИРТ-5321МВ



TM-5231L

ТМ-5231МВ

ТМ-5231МВ



PTЭ-5250L

РТЭ-5250МВ

РТЭ-5250МВ



PTЭ-5260L

РТЭ-5260МВ

РТЭ-5260МВ

средства поверки



1

Магазин сопротивления Р 4831 ГОСТ 23737-79 Класс точности 0,02

+

-

-

2

Компаратор напряжений Р 3003 ТУ 25-04.3771-79 Класс 0,0005

-

+

-

3

Источник питания постоянного тока Б5-44А ТУ 3.233.220. Максимальное напряжение 49,9 В, основная погрешность 0,5 % установленного значения + 0,1 % максимального

-

-

+

4

Кабель калибровочный*

-

+

-

5

Вольтметр универсальный Щ 31 ТУ 25-04-3305-77 Основная погрешность не более 0,1 %

+

+

+

6

Установка пробойная УПУ-1М* Напряжение 1500 В

+

+

+

7

Сосуд Дьюара с водоледяной смесью

-

+

-

8

Сопротивление С2-29 2 КОм

-

-

+

Примечания:

1. Знак " + " означает применяемость средства поверки, знак "-" - неприменяемость.

2. Приборы, обозначенные знаком *, выпускаются согласно документации, утвержденной в установленном порядке.

3. Допускается применять отдельные, вновь разработанные или находящиеся в применении средства поверки, поверенные (прошедшие метрологическую аттестацию) в органах Государственной метрологической службы и удовлетворяющие по точности требованиям настоящей рекомендации.

3. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

3.1. При подготовке и проведении поверки соблюдают требования ГОСТ 12.3.019-80, "Правил технической эксплуатации электроустановок потребителей" и "Правил техники безопасности при эксплуатации электроустановок потребителей", утвержденных Гостехнадзором.

3.2. Требования безопасности при проверке изоляции и измерении ее сопротивления - по ГОСТ 12997-84 и ГОСТ 12.3.019-80.

3.3. При проведении поверки поверяемые приборы и средства поверки надежно соединяют с нулевой шиной сети. Сопротивление заземления не должно превышать 0,1 Ом.

4. УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ

4.1. При проведении поверки соблюдают следующие условия:

температура окружающего воздуха, °С

20 +- 5;

относительная влажность окружающего воздуха, %,

30 - 80;

атмосферное давление, кПа (мм рт. ст.)

84,0 - 106,7 (630 - 800);

напряжение питания, В

220 + - 4,4;

частота питающей сети, Гц

50 + - 1

4.2. Поверяемые приборы и используемые средства поверки защищают от вибраций, тряски, ударов, влияющих на их работу.

4.3. Операции, производимые со средствами поверки и с поверяемыми приборами соответствуют указаниям, приведенным в эксплуатационной документации.

4.4 Перед проведением поверки выполняют следующие подготовительные работы:

1) приборы выдерживают в условиях, установленных в п. 4.1 в течение 4 ч;

2) средства поверки подготавливают к работе в соответствии с эксплутационной документацией.

5. ПРОВЕДЕНИЕ ПОВЕРКИ

5.1. Внешний осмотр

5.1.1. При внешнем осмотре устанавливают отсутствие механических повреждений, правильность маркировки, проверяют комплектность.

При наличии дефектов покрытий, несоответствия комплектности, маркировки определяют возможность дальнейшего применения приборов.

5.1.2. К каждому поверяемому прибору прилагают паспорт с отметкой ОТК.

5.2. Опробование

5.2.1. Приборы устанавливают в нормальное рабочее положение в соответствии с их описанием, приведенным в паспортах, и маркировкой.

5.2.2. Приборы выдерживают во включенном состоянии не менее 30 мин.

5.2.3. Установку нулей производят в соответствии с указаниями, приведенными в паспортах.

5.3. Определение электрического сопротивления изоляции токоведущих цепей поверяемого прибора относительно его корпуса производят между контактами для подсоединения сетевого напряжения и корпусом с помощью прибора комбинированного цифрового Щ300.

Сопротивление изоляции должно быть не менее 20 МОм.

5.4. Проверку электрической прочности изоляции производят в следующей последовательности:

1) подключают пробойную установку УПУ-IM между контактами для подсоединения сетевого напряжения и корпусом;

2) плавно поднимают испытательное напряжение до значения (1500+-50) В и выдерживают в течение 1 мин, затем плавно снижают испытательное напряжение до нуля.

Во время проверки не должно происходить пробоев или перекрытий изоляции.

5.5. Определение основной погрешности измеряемых величин

5.5.1. Основную погрешность определяют в точках, соответствующих 5, 25, 50, 75, 95 % диапазона измерений.

5.5.2. Номинальные статические характеристики преобразования (НСХ) термопреобразователей сопротивления должны соответствовать ГОСТ Р.50353-92, НСХ преобразователей термоэлектрических ГОСТ Р.50431-92.

Поверяемые точки для ИPT-5310L, ИPT-5320L, ИPT-5321L, TM-5231L, PTЭ-5250L, PTЭ-5260L, ИРТ-5310МВ, ИРТ-5320МВ, ИРТ-5321МВ, ТМ-5231МВ, РТЭ-5250МВ, РТЭ-5260МВ указаны в табл. 5….7.

Таблица 5

Тип термопре-
образователя, условное обозначение НСХ

Предел измерений,°С

Значение температуры в поверяемой точке, ºС

- 37,5

12,5

75

137,5

187,5

нижний

верхний

Значение сопротивления, Ом

50М W=0 ,7130

-50

200

42,0125

52,6625

65,975

79,2875

89,9375

100М W=l,4260

84,025

105,325

131,95

158,575

179,875

50П w=0,6955

42,51

52,4775

64,725

76,735

86,1775

Продолжение табл. 5

Тип термопре-
образователя, условное обозначение НСХ

Предел измерений, °С

Значение температуры в поверяемой точке, °С

- 37,5

12,5

75

137,5

187,5

нижний

верхний

Значение сопротивления, Ом
Значение т.э.д.с., мВ, для ТХА

100П W=1,3910

-50

200

85,02

104,955

129,45

153,47

172,355

Pt 100 W=l,3850

85,26

104,875

128,98

152,64

171,235

ТХА ХА (К)

-1,4345

0,497

3,058

5,632

7,638

Таблица 6

Тип термопре-
образователя, условное обозначение НСХ

Предел измерении, °С

Значение, температуры в поверяемой точке, °С

- 70

50'

200

350

470

нижний

верхний

Значение сопротивления, Ом

50П W=0,6955

-100

500

35,94

59,855

88,515

115,855

136,7825

100П W=l,3910

71,88

119,71

177,03

231,71

273,56

Pt 100 W=l,3850

72,33

119,40

175,84

229,67

270,86

Таблица 7

Тип термопре-
образователя, условное обозначение НСХ

Предел измерений, °С

Значение т. э. д. с. (значение температуры по НСХ, °С, в поверяемой точке)

нижний

верхний

ТХА ХА (К)

0

400

0,798 (20)

4,095 (100)

8,137 (200)

12,217 (300)

15,55 2 (380)



0

900

1,817 (45)

9,139 (225)

18,513 (450)

28,078 (675)

35,516 (855)

Продолжение табл. 7

Тип термопре-
образователя, условное обозначение НСХ

Предел измерений, °С

Значение т. э. д. с., мВ (значение температуры по НСХ, °С в поверяемой точке)

нижний

верхний

ТХА ХА (К)

300

1300

14,292 (350)

22,772 (550)

33,277 (800)

43,202 (1050)

50,633 (1250)

ТХК ХК (L)

0

400

1,289 (20)

6,860 (100)

14,557 (200)

22,839 (300)

29,739 (380)

200

600

16,174 (220)

22,839 (300)

31,488 (400)

40,292 (500)

47,340 (580)

ТПП ПП (S)

300

1300

2,786 (350)

4,732 (550)

7,345 (800)

10,165 (1050)

12,550 (1250)

К ИPT-5310L, ИPT-5320L, ИPT-5321L, PTЭ-5250L, PTЭ-5260L присоединяют магазины сопротивлений, к ИРТ-5310МВ, ИРТ-5320МВ, ИРТ-5321МВ, РТЭ-5250МВ, РТЭ-5260МВ присоединяют компараторы напряжений при помощи калибровочного кабеля.

На магазинах сопротивлений устанавливают последовательно значения сопротивлений, соответствующие поверяемым точкам ИPT-5310L, ИPT-5320L, ИPT-5321L, PTЭ-5250L, PTЭ-5260L, и измеряют температуры поверяемыми приборами.

На компараторах напряжений устанавливают последовательно значения т. э. д. С., соответствующие поверяемым точкам ИРТ-5310МВ, ИРТ-5320МВ, ИРТ-5321МВ, РТЭ-5250МВ, РТЭ-5260МВ, и измеряют температуры поверяемыми приборами.

5.5.3. Рассчитывают основную погрешность измеряемых величин в каждой поверяемой точке, которую выражают в виде приведенной погрешности в процентах от нормирующего значения.

За нормирующее значение принимают разность верхнего и нижнего значений измеряемой величины.

Наибольшее из рассчитанных значений основной погрешности измеряемой величины не должно превышать значения, указанного в табл.2.

5.5.4. Основную приведенную погрешность измерений температуры для TM-5231L, ТМ-5231МВ определяют по методике п. 5.5.2 последовательно для каждого измерительного канала, для чего:

1) к поверяемому измерительному каналу TM-5231L присоединяют магазин сопротивлений, а к остальным каналам сопротивления с номинальными значениями равными сопротивлению термопреобразователь при 0 ºС;

2) к поверяемому измерительному каналу ТМ-5231МВ присоединяют компаратор напряжений при помощи калибровочного кабеля, входные клеммы остальных каналов соединяют с общим проводом.

Основную погрешность рассчитывают в соответствии с п. 5.5.3.

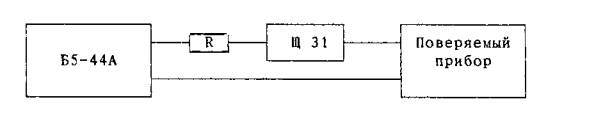

5.5.5. Для определения основной погрешности измеряемой величины (для ИРТ-5310МА,-5320МА,-5321МА, РТЭ-5250МА,-5260МА) поверяемый прибор соединяют с Б5-44А, Щ 31 и сопротивлением R=2 КОм по схеме, приведенной на рис. 5.1.

Рис. 5.1

Последовательно устанавливают с помощью источника питания значения тока, соответствующие поверяемым точкам диапазона, определенным в соответствии с п. 5.5.1 и градуировочной кривой (гр. кр.) первичного преобразователя.

Проводят измерения тока вольтметром универсальным Щ 31 и измеряемой величины поверяемым прибором.

Рассчитывают значение основной приведенной погрешности измеряемой величины по формуле:

(5.1)

где АД - значение измеряемой величины в поверяемой точке, соответствующее гр. кр.;

Аизм - значение величины, измеренное поверяемым прибором;

Ан,в - значения измеряемой величины, равные нижнему и верхнему пределам.

Наибольшее из рассчитанных значений основной погрешности прибора не должно превышать 0,25 %.

5.5.6. Основную приведенную погрешность измерения температуры для ТМ-5231МА определяют по методике п. 5.5.5 последовательно для каждого измерительного канала, входные клеммы неповеряемых измерительных каналов должны быть разомкнутыми.

5.6. Определение основной приведенной погрешности срабатывания регулирующего устройства (блокировки)

5.6.1. Основную погрешность срабатывания регулирующего устройства (блокировки) определяют в двух точках, соответствующих 25 % и 75 % диапазона регулирования.

5.6.2. Подключают ИРТ, РТЭ и измерительные каналы ТМ к источникам сигналов в соответствии с указаниями п. 5.5.2; 5.5.4 ... 5.5.6.

5.6.3. Устанавливают значения регулируемых величин уставок ИРТ.

Контроль установки ведут по цифровому индикатору, установив соответствующий режим при помощи кнопки "РЕЖИМ".

Трижды плавно изменяют сигнал до момента срабатывания регулирующего устройства, при этом определяют действительное значение, соответствующее моменту срабатывания.

Среднее из трех полученных отсчетов сравнивают со значением, соответствующим уставке.

За основную приведенную погрешность срабатывания регулирующего устройства принимают наибольшую из полученных разностей, вычисленную в процентах от нормирующего значения, которая не должна превышать 1,5 основной приведенной погрешности измерений.

5.6.4. Для РТЭ устанавливают необходимое значение температуры при помощи потенциометра "tзад".

Контроль ведут по цифровому индикатору, установив соответствующий режим при помощи кнопки "РЕЖИМ".

Плавно изменяют входной сигнал, приближая текущее значение температуры tтек к заданному tзад. При равенстве текущей и заданной температур значение разности температур в режиме "Δt", отображенное на цифровом индикаторе, должно соответствовать основной погрешности срабатывания регулирующего устройства.

Полученная погрешность, выраженная в процентах от нормирующего значения, не должна превышать 1,5 основной приведенной погрешности измерений.

5.6.5. Основную приведенную погрешность срабатывания блокировки ТМ определяют для одного измерительного канала, на остальных каналах проверяют срабатывание блокировки, для чего выполняют следующие операции:

1) устанавливают необходимые значения порогов включения блокировки. Для этого кнопкой "РЕЖИМ" переключают режим измерений на измерения порогов "I" или "II". Соответствующим потенциометром устанавливают на поверяемом измерительном канале требуемое значение температуры.

Трижды плавно изменяют входной сигнал до момента срабатывания блокировки, при этом определяют действительное значение, соответствующее моменту срабатывания;

2) среднее из трех полученных отсчетов сравнивают с заданным значением.

За основную приведенную погрешность срабатывания блокировки принимают наибольшую из полученных разностей, вычисленную в процентах от нормирующего значения, которая не должна превышать 1,5 основной приведенной погрешности измерений;

3) проверяют срабатывание блокировки для каждого канала в соответствии с п. 5.6.5. 1).

5.7. Определение основной приведенной погрешности ПВИ

5.7.1. Определение основной приведенной погрешности ПВИ производят методом сравнения показаний прибора Щ 31, подключенного на выходе поверяемого прибора, с расчетным значением выходного сигнала, отнесенную к нормирующему значению выходного сигнала.

Значение основной приведенной погрешности в процентах определяют по формуле

(5.2)

где Авых. - значение выходного сигнала при соответствующем значении входного сигнала;

Авых.р - расчетное значение выходного сигнала при том же значении входного сигнала;

Ан - нормирующее значение выходного сигнала.

Основную приведенную погрешность определяют в точках соответствующих О, 20, 40, 60, 80, 100 % диапазона изменений выходного сигнала для выхода 0...5 мА и 0, 25, 50, 75, 100 % диапазона изменений выходного сигнала для выхода 4...20 мА.

Значения температур в поверяемых точках Ti определяют по формулам

(5.3)

(5.4)

где Тн - значение температуры, равное нижнему пределу диапазона температур;

Iвых - значение тока в поверяемой точке, определенное в соответствии с выше приведенными указаниями;

Т - диапазон температур;

5, 16 - нормирующее значение выходного сигнала для выходов 0...5 мА и 4... 20 мА соответственно.

Тип термопреобразователя, пределы измерения температур, расчетные значения выходных сигналов в поверяемых точках, значения входных параметров и температур по НСХ приведены в табл. 8, табл. 9, табл. 10, табл. 11.

Таблица 8

Тип термопре-
образователя ,условное обозначение НСХ

Предел  измерений, °С

Расчетное значение выходного сигнала в поверяемой точке, мА

0

1

2

3

4

5

нижний

верхний

Значение входного параметра в поверяемой точке Ом (для справки: значение температуры по НСХ, °С)

50М
W =0,7130

-50

50

39,35 (-50)

43,61 (-30)

47,87 (-10)

52,13 (10)

56,39 (30)

60,65 (50)

-50

100

39,35 (-50)

45,74 (-20)

52,13 (10)

58,52 (40)

64,91 (70)

71,30 (100)

-50

200

39,35 (-50)

50 (0)

60,65 (50)

71,30 (100)

81,95 (150)

92,60 (200)

-25

25

44,675 (-25)

46,805 (-15)

48,935 (-5)

51,065 (5)

53,195 (15)

55,325  (25)

0

200

50 (0)

58,52 (40)

67,04 (80)

75,56 (120)

84,08 (160)

92,60 (200)

Продолжение табл. 8

Тип термопре-
образователя ,условное обозначение НСХ

Предел измерений, °С

Расчетное значение выходного сигнала в поверяемой точке, мА

0

1

2

3

4

5

нижний

верхний

Значение входного параметра в поверяемой точке, Ом (для справки значение температуры по НСХ, °С)

100М W=1,4260

-50

50

78,70 (-50)

87,22 (-30)

95,74 (-10)

104,26 (10)

112,78 (30)

121,30 (50)

-50

100

78,70 (-50)

91,48 (-20)

104,26 (10)

117,04 (40)

129,82 (70)

142,60 (100)

-50

200

78,70 (-50)

100 (0)

121,30 (50)

142,60 (100)

163,90 (150)

185,20 (200)

-25

25

89,35 (-25)

93,61 (-15)

97,87 (-5)

102,13 (5)

106,390 (15)

110,65 (25)

0

200

10.0 (0)

117,04 (40)

134,08 (80)

151,12 (120)

168,16 (160)

185,20 (200)

50П
W =0,6955

-100

500

29,81 (-100)

53,96 (20)

77,21 (140)

99,61 (260)

121, 17 (380)

141,88 (500)

-50

50

39,99 (-50)

44,015 (-30)

48,01 (-10)

51 ,98 (10)

55,93 (30)

59,855 (50)

-50

100

39,99 (-50)

46,015 (-20)

51,98 (10)

57,895 (40)

63,755 (70)

69,55 (100)

-50

200

39,99 (-50)

50 (0)

59,855 (50)

69,55 (100)

79,11 (150)

88,515 (200)

-25

25

45,015 (-25)

47,015 (-15)

49,005 (-5)

50,99 (5)

52,97 (15)

54,945 (25)

0

200

50 (0)

57,895  (40)

65,695 (80)

73,395  (120)

81,005 (160)

88,515 (200)

100П
W =1,3910

-100

500

59,62 (-100)

107,92  (20)

154,42 (140)

199,22 (260)

242,34 (380)

283,76 (500)

-50

50

79,98 (-50)

88,03 (-30)

96,02 (-10)

103,96 (10)

111,86 (30)

119,71 (50)

-50

100

79,98 (-50)

92,03 (-20)

103,96 (10)

115,79 (40)

127,51 (70)

139,10 (100)

-50

200

79,98 (-50)

100 (0)

119,715 (50)

139,10 (100)

158,22 (150)

177,03 (200)

-25

25

90,03 (-25)

94,03 (-15).

98,01 (-5)

101,98 (5)

105,94 (15)

109,89 (25)

0

200

100 (0)

115,7 (40)

131,39 (80)

146,79 (120)

162,01 (160)

177,03 (200)

Продолжение табл. 8

Тип термопре-
образователя ,условное обозначение НСХ

Предел измерений, °С

Расчетное значение выходного сигнала в поверяемой точке, мА

0

1

2

3

4

5

нижний

верхний

Значение входного параметра в поверяемой точке, Ом (для справки: значение температуры по .НСХ, .С)

Pt 100
W =1,3850

-100

500

60,25 (-100)

107,79 (20)

153,5 (140)

197,69 (260)

240,13 (380)

280,90 (500)

0

200

80,31 (-50)

100 (0)

119,40 (50)

138,50 (100)

157,31 (150)

175,84 (200)

Таблица 9

Тип термопре-
образователя ,условное обозначение НСХ

Предел измерении, °С

Расчетное значение выходного сигнала в поверяемой точке, мА

0

1

2

3

4

5

нижний

верхний

Значение входного параметра в поверяемой точке, мВ (для справки: значение температуры по НСХ, °С)

ТХА ХА (К)

-50

200

-1,889 (-50)

0 (0)

2,022 (50)

4,095 (100)

6, 137 (150)

8, 137 (200)

0

400

0,000 (0)

3,266 (80)

6,539 (160)

9,745 (240)

13,039 (320)

16,395 (400)

0

600

0,000 (0)

4,919 (120)

9,745 (240)

14,712 (360)

19,788 (480)

24,902 (600)

0

900

0,000 (0)

7,338 (180)

14,712 (360)

22,346 (540)

29,965 (720)

37,325 (900)

300

1300

12,207 (300)

20,640 (500)

29,128 (700)

37,325 (900)

45,108 (1100)

52,398 (1300)

ТХК ХК (L)

0

400

0,000 (0)

5,411 (80)

11,396 (160)

17,812 (240)

24,547 (320)

31,488 (400)

200

600

14,557 (200)

21,147 (280)

27,999 (360)

35,002 (440)

42,056 (520)

49,098 (600)

ТПП ПП (S)

300

1300

2,323 (300)

4,234 (500)

6,274 (700)

8,448 (900)

10,754 (1100)

13,155 (1300)

Таблица 10

Тип термопре-
образователя ,условное обозначение НСХ

Предел измерений,

Расчетное значение выходного сигнала в поверяемой точке, мА

4

8

12

16

20

нижний

верхний

Значение входного параметра в поверяемой точке, Ом (для справки: значение температуры по НСХ, °С)

50М
W =0,7130

-50

50

39,35 (-50)

44,675 (-25)

50 (0)

55,325 (25)

60,65 (50)

-50

100

39,35 (-50)

47,3375 (-12,5)

55,325 (25)

63,3125 (62,5)

71,3 (100)

-50

200

39,35 (-50)

52,6625 (12,5)

65,975 (75)

79,2875 (137,5)

92,6 (200)

-25

25

-44,675 (-25)

47,3375 (-12,5)

50 (0)

52,6625 (12,5)

55,325 (25)

0

200

50 (0)

60,65 (50)

71,3 (100)

81,95 (150)

92,6 (200)

100М
W =1,4260

-50

50

78,70 (-50)

89,35 (-25)

100 (0)

110,65 (25)

121,30 (50)

-50

100

78,70 (-50)

94,675 (-12,5)

110,65 (25)

126,625 (62,5)

142,6 (100)

-50

200

78,70 (-50)

105,325 (12,5)

131,95 (75)

158,575 (137,5)

185,2 (200)

-25

25

89,35 (-25)

94,675 (-12,5)

100 (0)

105,325 (12,5)

110,65 (25)

0

200

100 (0)

121,30 (50)

142,60 (100)

163,90 (150)

185,20 (200)

50П
W =0,6955

-100

500

29,81 (-100)

59,855 (50)

88,515 (200)

115,855 (350)

141,88 (500)

-50

- 50

39,99 (-50)

45,015 (-25)

50 (0)

54,945 (25)

59,855 (50)

-50

100

39,99 (-50)

47,415 (-12,5)

54,945 (25)

62,2925 (62,5)

69,55 (100)

-50

200

39,99 (-50)

52,4775 (12,5)

64,725 (75)

76,735 (137,5)

88,515 (200)

-25

25

45,015 (-25)

47,415 (-12,5)

50 (0)

52,4775 (12,5)

54,945 (25)

0

200

50 (0)

59,855 (50)

69,55 (100)

79,11 (150)

88,515 (200)

Продолжение табл. 10

Тип термопре-
образователя, условное обозначение НСХ

Предел измерений, °С

Расчетное значение выходного сигнала  в поверяемой точке, мА

4

8

12

16

20

нижний

верхний

Значение входного параметра в поверяемой точке. Ом (для справки: значение температуры по НСХ, °С)

100П W=1,3910

-100

500

59,62 (-100)

119,71 (50)

177,03 (200)

231,7 (350)

283,76 (500)

-50

50

79,98 (-50)

90,03 (-25)

100 (0)

109,89 (25)

119,71 (50)

-50

100

79,98 (-50)

94,830 (-12,5)

109,89 (25)

124,585 (62,5)

139,1 (100)

-50

200

79,98 (-50)

104,955 .(12,5)

129,45 (75)

153,47 (137,5)

177,03 (200)

-25

25

90,03 (-25)

94,83 (-12,5)

100 (0)

104,955 (12,5)

109,89 (25)

0

200

100 (0)

119,71 (50)

139,1 (100)

158,22 (150)

177,03 (200)

Pt 100 W=1,3850

-100

500

60,25 (-100)

138,50 (100)

175,84 (200)

229,67 (350)

280,90 (500)

-50

200

80,31 (-50)

104,875 (12,5)

128,98 (75)

152,64 (137,5)

175,84 (200)

Таблица 11

Тип термопре-
образователя, условное обозначение НСХ

Предел измерений,°С

Расчетное значение выходного сигнала в поверяемой точке, мА

4

8

12

16

20

нижний

верхний

Значение входного параметра в поверяемой точке. Ом (для справки: значение температуры по НСХ, °С)

ТХА ХА (К)

-50

200

-1,889 (-50)

0,497 (12,5)

3,058 (75)

5,632 (137,5)

8,137 (200)

0

400

0 (0)

4,095 (100)

8,137 (200)

12,207 (300)

16,395 (400)

0

600

0 (0)

6,137 (150)

12,207 (300)

18,513 (450)

24,902 (600)

Продолжение табл. 11

Тип термопре-
образователя, условное обозначение НСХ

Предел измерений, °С

Расчетное значение выходного сигнала в поверяемой точке, мА

4

8

12

16

20

нижний

верхний

Значение входного параметра в поверяемой точке, мВ (для справки: значение температуры по НСХ, °С)

ТХА ХА (К)

0

900

0 (0)

9,139 (225)

18,513 (450)

28,078 (675)

37,325 (900)

300

1300

12,207 (300)

22,772 (550)

33,277 (800)

43,202 (1050)

52,398 (1300)

ТХК ХК (L)

0

400

0 (0)

6,860 (100)

14,557 (200)

22,839 (300)

31,488 (400)

200

600

14,557 4200)

22,839 (300)

31,488 (400)

40,292 (500)

49,098 (600)

ТПП ПП (S)

300

1300

2,23 (300)

4,732 (-550)

7,345 (800)

10,165 (1050)

13,155 (1300)

Для модификаций поверяемых приборов, у которых в качестве термопреобразователей применяют термопреобразователи сопротивления, подключают магазин сопротивлений ко входу поверяемого прибора, Щ 31 - через сопротивление нагрузки к его выходу.

Значение сопротивления нагрузки для выхода



0...5 мА - 1 КОм,



4...20 мА - 400 Ом

Устанавливают последовательно на магазине сопротивлений значения сопротивлений, соответствующие поверяемым точкам диапазона изменений выходного сигнала, определенным в соответствии с выше приведенными указаниями и табл. 8, табл. 10.

Прибором Щ 31 измеряют значения выходного тока в каждой из поверяемых точек.

Рассчитывают значение погрешности ПВИ для каждой поверяемой точки по формуле (5.7).

Для модификаций поверяемых приборов, у которых в качестве термопреобразователей применяют термоэлектрические преобразователи, подсоединяют калибратор напряжений при помощи калибровочного кабеля ко входу поверяемого прибора и Щ 31 через сопротивление нагрузки.

Подготавливают приборы к работе в соответствии с указаниями, приведенными в эксплуатационной документации.

Устанавливают последовательно на калибраторе напряжений значения напряжения, соответствующие поверяемым точкам диапазона изменения выходного сигнала, в соответствии с табл. 9, табл. 11.

Прибором Щ 31 измеряют значения выходного тока в каждой из поверяемых точек.

Рассчитывают значение погрешности ПВИ для каждой поверяемой точки по формуле (5.7).

Для модификаций поверяемых приборов, у которых в качестве первичного преобразователя применяют преобразователи с унифицированными сигналами 0...5 мА и 4...20 мА, подсоединяют блок питания Б5-44А и прибор Щ 31 ко входу поверяемого прибора, к выходу подсоединяют Щ 31 через сопротивление нагрузки.

Подготавливают приборы к работе в соответствии с эксплуатационной документацией.

Устанавливают последовательно на источнике питания значения тока, соответствующие поверяемым точкам диапазона изменений выходного сигнала, определенным по формулам (5.3), (5.4).

Значения тока на входе Iвх i, соответствующие поверяемым точкам диапазона изменений выходного сигнала Iвых i,, для унифицицированных сигналов:

на входе 0...5 мА - на выходе 4...20 мА,

на входе 4... 20 мА - на выходе 0...5 мА

определяют по формулам (5.5), (5.6) соответственно

(5.5)

(5.6)

Прибором Щ 31 измеряют значения выходного тока в каждой из поверяемых точек.

Основную приведенную погрешность ПВИ определяют по формуле

где Iвых. - значение выходного тока в проверяемой точке, измеряемое прибором Щ 31;

Iвых.р. - расчетное значение выходного сигнала в поверяемых точках, приведенное в табл. 8, табл. 9, табл. 10, табл. 11;

Iн. - нормирующее значение выходного сигнала, равное 5 мА для выхода 0...5 мА и 16 мА для выхода 4...20 мА.

За погрешность ПВИ принимают наибольшее из полученных значений, которое не должно превышать 0,25 % для ИPT-5310L, -5320L, -5321L, -5310МА, -5320МА, -5321МА, PTЭ-5250L, -5250МА, -5260L, -5260МА и 0,5 % для ИРТ-5310МВ, -5320МВ, -5321МВ, РТЭ-5250МВ, -5260МВ.

6. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

6.1 Результаты поверки оформляют протоколом по форме приложения 1.

6.2. Положительные результаты первичной и периодической поверки приборов органом Государственной метрологической службы оформляют свидетельством о государственной поверке установленной формы.

6.3. При отрицательных результатах поверки приборы не допускают к применению.

6.4. Положительные результаты поверки ПВИ органом Государственной метрологической службы оформляют свидетельством о государственной поверке установленной формы.

6.5. При отрицательных результатах поверки выход ИРТ или РТЭ, предназначенный для подсоединения приборов к ПВИ, не используют до выяснения причин и устранения неисправности. После устранения неисправности ПВИ проводят повторную поверку.

ПРИЛОЖЕНИЕ 1
Форма протокола поверки

ПРОТОКОЛ N

От__________________

поверки ______________________________________________________________________

(наименование поверяемого прибора с указанием типа)

________________________________________________N____________________________

представленного_______________________________________________________________

Поверка проводилась по средствам поверки (наименование, зав.N

_____________________________________________________________________________

_____________________________________________________________________________

_____________________________________________________________________________

_____________________________________________________________________________

Замечания по внешнему осмотру_________________________________________________

_____________________________________________________________________________

Определение основной приведенной погрешности
измеряемой величины (для ИТР и РТЭ)

Поверяемая точка, (ед. изм.)

Значение входного сигнала по НСХ (гр. кр.) (ед. изм.)

Показания поверяемого прибора, (ед. изм.)

Основная приведенная погрешность измеряемой величины, %









Определение основной приведенной погрешности
срабатывания регулирующего устройства (для ИРТ)

Поверяемая точка, (ед. изм.)

Значение входного сигнала по НСХ (гр. кр.) (ед. изм.)

Показания поверяемого прибора, (ед. изм.)

Основная приведенная погрешность срабатывания регулирующего устройства, %









Определение основной приведенной погрешности
срабатывания регулирующего устройства (для РТЭ)

Поверяемая точка, (ед. изм.) (tзад)

Показания поверяемого прибора, (ед. изм.) (tтeк)

Показания поверяемого прибора в режиме t

Основная приведенная погрешность срабатывания регулирующего устройства, %









Определение основной приведенной погрешности
измерения температуры (для ТМ)

Поверяемая температура, ºС

Значение  входного сигнала по НСХ, (ед.ш.)

Номер канала

Максимальное значение основной приведенной погрешности измерений температуры, N канала

1

2

3

4

5

6

7

….

n

Показания ТМ, °С / Основная приведенная погрешность измерений температуры, %

























































































































Определение основной приведенной погрешности срабатывания блокировки ТМ (для канала N). Проверка срабатывания блокировки

Поверяемая температура ºC

Значение входного сигнала по НСХ, (ед.изм.)

Показания ТМ, °С

Номер канала

1

2

3

4

5

6

7

n

Основная приведенная погрешность срабатывания блокировки, % Проверка срабатывания блокировки

















































Примечание.

Знаком "+" - отмечают, если блокировка сработала,

знаком "-" - не сработала.

Определение основной приведенной погрешности преобразователя встроенного измерительного (ПВИ)

Значение входного сигнала по НСХ (гр. кр.) (ед. изм.)

Значение преобразуемой величины по НСХ (ед.изм,)

Расчетное значение выходного сигнала в поверяемой точке , мА

Измеренное значение выходного сигнала, мА

Основная приведенная погрешность ПВИ, %











Заключение __________________________________________________________________

_____________________________________________________________________________

_____________________________________________________________________________

Поверку производили:





© Информационно-справочная онлайн система "Технорма.RU" , 2010.
Бесплатный круглосуточный доступ к любым документам системы.

При полном или частичном использовании любой информации активная гиперссылка на Tehnorma.RU обязательна.


Внимание! Все документы, размещенные на этом сайте, не являются их официальным изданием.

Яндекс цитирования
