ПРАВИЛА
применения таксофонного оборудования

(с изменениями от 22 октября 2008 г.)

I. Общие положения

1.    Правила применения таксофонного оборудования (далее - Правила) разработаны в соответствии со статьей 41 Федерального закона от 7 июля 2003 г. № 126-ФЗ «О связи» (Собрание законодательства Российской Федерации, 2003, № 28, ст. 2895, № 52 (часть I), ст. 5038; 2004, № 35, ст. 3607, № 45, ст. 4377; 2005, № 19, ст. 1752; 2006, № 6, ст. 636, № 10, ст. 1069, № 31 (часть I), ст. 3452) в целях обеспечения целостности, устойчивости функционирования и безопасности единой сети электросвязи Российской Федерации.

2. Правила устанавливают требования к таксофонному оборудованию, применяемому в сети связи общего пользования, в технологических сетях связи в случае их присоединения к сети связи общего пользования и обеспечивающему в том числе оказание универсальных услуг связи в соответствии с Требованиями к построению, управлению, нумерации, организационно-техническому обеспечению устойчивого функционирования, условиям взаимодействия, эксплуатации сети связи при оказании универсальных услуг телефонной связи с использованием таксофонов, утвержденными приказом Министерства информационных технологий и связи Российской Федерации от 6 декабря 2005 г. № 137 (зарегистрирован в Минюсте России 13 декабря 2005 г. Регистрационный № 7268).

3. Таксофонное оборудование подлежит обязательному декларированию соответствия.

4. Правила распространяются на следующие средства связи:

1) таксофоны, принимающие карты оплаты услуг связи (далее - карты) и (или) монеты:

а) таксофоны, подключаемые к телефонной сети связи общего пользования по двухпроводному аналоговому интерфейсу (далее - таксофоны с аналоговым интерфейсом);

б) таксофоны, подключаемые к телефонной сети связи общего пользования по интерфейсам базового и первичного доступа (далее - таксофоны с интерфейсами базового и (или) первичного доступа);

в) таксофоны, подключаемые к сети передачи данных по интерфейсам с использованием контроля несущей и обнаружением коллизий (далее - таксофоны с интерфейсами доступа к сети передачи данных);

г) таксофоны, подключаемые к сети подвижной радиотелефонной связи стандарта GSM-900/1800 (далее - таксофоны стандарта GSM);

2) оборудование защиты от несанкционированного подключения к абонентской линии таксофона с аналоговым интерфейсом (далее - оборудование защиты).

5.    Электропитание таксофонного оборудования осуществляется от оборудования электропитания средств связи в соответствии с Правилами применения оборудования электропитания средств связи, утвержденными приказом Министерства информационных технологий и связи Российской Федерации от 3 марта 2006 г. № 21 (зарегистрирован в Минюсте России 27 марта 2006 г. Регистрационный № 7638).

II Требования к таксофонам

6. Таксофоны обеспечивают следующие типы соединений при автоматической местной, внутризоновой, междугородной и международной телефонной связи:

1) исходящие платные соединения, в том числе со специальными службами местной сети связи;

2) исходящие бесплатные соединения с экстренными оперативными и справочно-информационными службами;

3) входящие соединения;

4) специальные вызовы, используемые при работе с оборудованием дистанционного управления и контроля таксофонов.

7. Таксофон с аналоговым интерфейсом (таксофон с интерфейсами базового и (или) первичного доступа), работающий в режиме автономной тарификации, включается в узел связи, оборудованный автоматическим определителем номера.

8. Таксофоны обеспечивают выполнение основных функций, приведенных в приложении № 1 к Правилам.

9. В таксофонах обеспечивается один или несколько видов тарификации:

1) автономная тарификация;

2) централизованная тарификация с передачей в таксофон тарифных сигналов переполюсовки напряжения станционного источника постоянного тока;

3) централизованная тарификация с передачей в таксофон тарифных сигналов на частоте 16 кГц.

10. Тарификация начинается при наступлении одного из следующих событий:

1) при поступлении сигнала переполюсовки напряжения от установки питания постоянного тока узла связи;

2) при поступлении сигнала на частоте 16 кГц;

3) после нажатия кнопки «Ответ» пользователем;

4) при поступлении сигнала «Ответ».

При автономной тарификации требуется нажатие кнопки «Ответ» не позднее (90±5) с. после набора последней цифры номера вызываемого абонента.

При централизованной тарификации требуется нажатие кнопки «Ответ» не позднее (10,0±0,5) с. после поступления в таксофон с аналоговым интерфейсом первого тарифного сигнала, в противном случае шлейф абонентской линии автоматически размыкается таксофоном с аналоговым интерфейсом для отбоя оборудования узла связи.

11. Таксофоны обеспечивают в соответствии с тарифом на услугу связи уменьшение значения платежного актива карты или количества принятых к оплате монет при отсчете тарифных интервалов в течение времени оказания услуги и (или) в соответствии с количеством (объемом) переданной информации при предоставлении услуги передачи данных.

12. Длительность тарифного интервала времени при автономной тарификации составляет от 1 до 180 с.

13. Таксофоны обеспечивают предупредительную сигнализацию об исчерпании платежного актива для пользователя за 20 с. до окончания оплаченного времени.

14. Платные соединения прерываются по истечении установленного интервала времени в случае израсходования платежного актива карты или отсутствия в таксофоне монеты для оплаты.

15. В таксофонах предусмотрена возможность введения нетарифицируемого интервала длительностью до 6 с. при предоставлении платного исходящего соединения.

16. Таксофон, работающий в режиме автономной тарификации, обеспечивает отбой в случае набора кодов географически определяемой зоны нумерации, кодов географически не определяемой зоны нумерации, кодов доступа к услуге, кодов стран, не занесенных в память при загрузке табличных тарифных данных. При этом в таксофоне формируется сообщение «Неправильно набран номер», выводимое на табло индикатора или (и) в микротелефонную трубку в речевой форме.

17. Для таксофона с аналоговым интерфейсом устанавливаются следующие обязательные требования:

1) требования к основным параметрам таксофона с аналоговым интерфейсом приведены в приложении 2 настоящих Правил и в разделах II и III Правил применения оконечного оборудования, подключаемого к двухпроводному аналоговому стыку телефонной сети связи общего пользования, утвержденных приказом Министерства информационных технологий и связи Российской Федерации от 29 августа 2005 г. № 102 (зарегистрирован в Минюсте России 2 сентября 2005 г. Регистрационный № 6982) (далее - Правила применения оконечного оборудования).

2) таксофон с аналоговым интерфейсом, работающий в режиме централизованной тарификации, включается в узел связи, обеспечивающий подачу в абонентскую линию тарифных сигналов на частоте 16 кГц или тарифных сигналов переполюсовки напряжения станционного источника постоянного тока;

3) таксофон с аналоговым интерфейсом не реагирует на нажатие кнопки «Ответ», если нажатие произошло до окончания анализа набора номера вызываемого абонента;

4) при централизованной тарификации предусматривается возможность введения прерывания соединения в случае, если в течение установленного интервала времени таксофоном с аналоговым интерфейсом не будет зарегистрирован тарифный сигнал;

5) таксофон с аналоговым интерфейсом, работающий в режимах автономной тарификации, бесплатного соединения или входящего вызова, не реагирует на тарифные сигналы централизованной тарификации в случае их поступления в таксофон с аналоговым интерфейсом;

6) электропитание таксофона с аналоговым интерфейсом обеспечивается от оборудования электропитания узла связи с напряжением постоянного тока от 40,5 до 72 В по абонентской линии.

18) Для таксофона с интерфейсами базового и (или) первичного доступа устанавливаются следующие обязательные требования:

1) таксофон с интерфейсами базового и (или) первичного доступа подключается к телефонной сети связи общего пользования по одному или нескольким интерфейсам базового доступа (2B+D) и/или по одному интерфейсу первичного доступа (30B+D),

где:

В - информационный канал, имеющий скорость 64 кбит/с;

D - канал для передачи сигнальной информации, имеющий скорость 16 кбит/с для базового и 64 кбит/с для первичного доступа;

2) подключение по интерфейсам базового доступа осуществляется через четырехпроводный интерфейс (эталонная точка Т) и (или) двухпроводный интерфейс (U интерфейс);

3) подключение по интерфейсу первичного доступа осуществляется через четырехпроводный интерфейс (эталонная точка Т);

4) показатель громкости передачи (ПГпер) таксофона с интерфейсами базового и (или) первичного доступа находится в пределах от 3,5 до 10,5 дБ при номинальном значении 7,0 дБ;

5) показатель громкости приема (ПГпр) таксофона с интерфейсами базового и (или) первичного доступа находится в пределах от минус 0,5 дБ до плюс 6,5 дБ при номинальном значении 3,0 дБ;

6) показатель громкости местного эффекта говорящего (ПГмэг) таксофона с интерфейсами базового и (или) первичного доступа, приведенный к номинальным значениям ПГпер (7,0 дБ) и ПГпр (3,0 дБ), находится в пределах от 13 до 18 дБ;

7) показатель громкости местного эффекта слушающего (ПГмэс) таксофона с интерфейсами базового и (или) первичного доступа, приведенный к номинальным значениям ПГпер (7,0 дБ) и ПГпр (3,0 дБ), не менее 13 дБ;

8) частотная характеристика чувствительности передающей части таксофона с интерфейсами базового и (или) первичного доступа (Snep) укладывается в допусковую область, приведенную на рисунке 1 и в таблице 1 приложения 3 к Правилам;

9) частотная характеристика чувствительности приемной части таксофона с интерфейсами базового и (или) первичного доступа (Snp) укладывается в допусковую область, приведенную на рисунке 2 и в таблице 2 приложения 3 к Правилам;

10) взвешенное затухание электроакустического тракта между входом приемной части и выходом передающей части эталонного кодека, подключенного к цифровому интерфейсу таксофона с интерфейсами базового и (или) первичного доступа, измеренное в свободном звуковом поле, не менее 40 дБ;

11) устойчивость (затухание электроакустического тракта) между входом приемной части и выходом передающей части эталонного кодека, подключенного к цифровому интерфейсу таксофона с интерфейсами базового и (или) первичного доступа, измеренная при условии, что микротелефонная трубка уложена на твердую, гладкую деревянную или пластиковую поверхность амбушюром вниз, не менее 6 дБ в диапазоне частот от 200 до 4000 Гц.

12) уровень псофометрической мощности шума, создаваемого передающей частью таксофона с интерфейсами базового и (или) первичного доступа, измеренный на выходе эталонного кодека, должен быть не более минус 64 дБм0п;

13) уровень акустического шума, создаваемого приемной частью таксофона с интерфейсами базового и (или) первичного доступа, измеренный на искусственном ухе, не более минус 57 дБПа(А);

14) отношение мощности передаваемого сигнала к мощности суммарных искажений (включая искажения квантования), измеренное шумовым методом, больше значений, приведенных в таблице 3 приложения 3 к Правилам, если звуковое давление в относительной точке рта не превышает 5 дБПа;

15) отношение мощности принимаемого сигнала к мощности суммарных искажений (включая искажения квантования), измеренное шумовым методом больше значений, приведенных в таблице 4 приложения 3 к Правилам, если уровень звукового давления в камере искусственного уха не более 5 дБПа и не менее минус 50 дБПа;

16) отношение мощности передаваемого сигнала к мощности суммарных искажений (включая искажения квантования), измеренное синусоидальным методом, должно быть больше значений, приведенных в таблице 5 приложения 3 к Правилам, если звуковое давление в относительной точке рта не превышает 10 дБПа;

17) отношение мощности принимаемого сигнала к мощности суммарных искажений (включая искажения квантования), измеренное синусоидальным методом, больше значений, приведенных в таблице 6 приложения 3 к Правилам, если уровень звукового давления в камере искусственного уха не более 10 дБПа и не менее минус 50 дБПа;

18) для передающей части таксофона с интерфейсами базового и (или) первичного доступа отношение уровня сигнала частотой 1000 Гц к уровню помехи, создаваемой сигналом любой частоты в полосе от 4,6 до 8,0 кГц, не менее граничных значений, приведенных на рисунке 3 приложения 3 к Правилам;

19) для приемной части таксофона с интерфейсами базового и (или) первичного доступа уровень любого внеполосного паразитного акустического сигнала на выходе искусственного уха в полосе 4,6 - 8,0 кГц не более уровня акустического сигнала частотой 1000 Гц, поданного на вход эталонного кодека, подключенного к цифровому интерфейсу таксофона с интерфейсами базового и (или) первичного доступа, с уровнями, определяемыми граничными значениями рисунка 4 приложения 3 к Правилам для каждой измеряемой частоты паразитного сигнала, и измеренного также на выходе искусственного уха;

20) изменение усиления передающей части таксофона с интерфейсами базового и (или) первичного доступа при подаче акустического измерительного сигнала в опорной точке рта с уровнями от плюс 13 до менее минус 40 дБм0 относительно усиления при уровне минус 10 дБм0, укладывается в пределы, приведенные в таблице 7 приложения 3 к Правилам;

21) изменение усиления приемной части таксофона с интерфейсами базового и (или) первичного доступа при подаче на вход аналогового измерительного сигнала, преобразованного в цифровую форму на входе таксофона с интерфейсами базового и (или) первичного доступа с уровнями от плюс 3 до менее минус 50 дБм0 относительно усиления при уровне минус 10 дБм0, укладывается в пределы, приведенные в таблице 8 приложения 3 к Правилам;

22) суммарное групповое время прохождения сигналов в диапазоне частот от 500 до 2500 Гц от относительной точки рта до выхода таксофона с интерфейсами базового и (или) первичного доступа и от входа таксофона с интерфейсами базового и (или) первичного доступа до относительной точки уха не более 2 мс;

23) электропитание таксофона с интерфейсом базового доступа обеспечивается дистанционно от узла связи по фантомной цепи с напряжением постоянного тока от 28 до 115 В.

19. Обязательные требования к параметрам таксофона с интерфейсами базового и (или) первичного доступа, таксофона с интерфейсами доступа к сети передачи данных приведены в разделе III Правил применения оконечного оборудования, выполняющего функции систем коммутации, утвержденных приказом Министерства информационных технологий и связи Российской Федерации от 24 августа 2006 г. № 113 (зарегистрирован в Минюсте России 4 сентября 2006 г. Регистрационный № 8196).

20. Для таксофона, подключаемого к сети подвижной радиотелефонной связи стандарта GSM-900/1800, устанавливаются следующие обязательные требования:

Приказом Минкомсвязи РФ от 22 октября 2008 г. N 79 подпункт 1 пункта 20 настоящих Правил изложен в новой редакции

1) требования к основным параметрам таксофона стандарта GSM приведены в Правилах применения абонентских станций (абонентских радиостанций) сетей подвижной радиотелефонной связи стандарта GSM-900/1800, утвержденных приказом Министерства информационных технологий и связи Российской Федерации от 19.02.2008 N 21 (зарегистрирован в Министерстве юстиции Российской Федерации 5 марта 2008 г., регистрационный N 11279);

2) при пропадании электропитания от электрической сети переменного тока обеспечивается автономное электропитание таксофона стандарта GSM в течение не менее 24 часов при средней интенсивности исходящей нагрузки не менее 0,15 Эрл.

21. Требования к параметрам электромагнитной совместимости таксофонов приведены в приложении 4 к Правилам.

22. Доступ к программируемым параметрам для их проверки и корректировки обслуживающим персоналом обеспечивается только с использованием соответствующего ключа доступа.

23. Ввод данных по программируемым параметрам обеспечивается, в зависимости от требований оператора связи, посредством автономного управления с клавиатуры самого таксофона с помощью выносного программируемого модуля или дистанционно из системы дистанционного управления и контроля таксофонов.

24. При коротком замыкании электрических контактов картосчитывающего устройства в таксофоне не возникают повреждения.

25. Сила, необходимая для ввода карты в картосчитывающее устройство, не более 5 Н.

26. Таксофон с монетной оплатой производит контроль монет по физическим свойствам.

27. Конструкция таксофона, предназначенного для использования вне помещений, обеспечивает его устойчивость к внешним воздействиям.

28. Конструкция устройства приема и контроля средств оплаты обеспечивает возможность освобождения входного отверстия от блокировки посторонними предметами.

29. Конструкция монетоприемника таксофона обеспечивает перекрытие входного отверстия, защищающее его от попадания посторонних предметов и засорения.

30. Монетная копилка размещается в специальном отсеке, изолированном от технического отсека, и имеет индивидуальный замок.

Для настольного таксофона допускается размещение копилки внутри корпуса технического отсека.

31. Конструктивное исполнение монетной копилки обеспечивает:

1) накопление монет заданного номинала или типоразмера;

2) защиту от несанкционированного доступа к копилке;

3) возможность контроля изъятия копилки из таксофона;

4) возможность контроля переполнения копилки.

32. Таксофоны снабжены информационным индикатором (дисплеем).

33. Таксофоны снабжены встроенным вызывным устройством для воспроизведения сигнала входящего вызова.

34. Схемно-конструктивный элемент таксофона с записью тарифных данных обеспечивает возможность изменения тарифных данных.

35. Таксофон, работающий с картами, имеет не менее двух разъемных соединительных элементов для установки модулей безопасности.

36. Конструкция разборной микротелефонной трубки обеспечивает возможность ее разборки только с применением специального технологического приспособления.

37. Шнур микротелефонной трубки защищен от внешних механических воздействий металлическим рукавом.

38. Требования к параметрам устойчивости таксофонов к климатическим воздействиям приведены в приложении 5 к Правилам.

39. Требования к параметрам устойчивости таксофонов к механическим воздействиям приведены в приложении 6 к Правилам.

40. Требования к таксофону, питаемому от сети переменного тока номинальным напряжением 220 В с частотой 50 Гц, приведены в разделе IX Правил применения оконечного оборудования.

III. Требования к оборудованию защиты от несанкционированного подключения к абонентской линии таксофона с аналоговым интерфейсом

41. Оборудование защиты является автономным и закрытым от доступа к информации и средствам, обеспечивающим ее функционирование.

42. Оборудование защиты осуществляет защиту от несанкционированного подключения к абонентской линии таксофона с аналоговым интерфейсом для каждого телефонного соединения последовательным выполнением следующих функций:

1) сбор информации (передача и прием сигналов) в соответствии с критерием (критериями) оценки;

2) обработка информации по определенному (определенным) критерию (критериям) и выработка решения о предоставлении доступа к услугам связи;

3) управление телефонным соединением в соответствии с выработанным решением.

43. Оборудование защиты открывает доступ к услугам связи, если выполняются одно или несколько условий:

1) информация об оконечном оборудовании, через которое производится связь, достоверна в течение времени установления телефонного соединения и в течение времени продолжительности соединения (критерий «А»);

2) информация о подлинности средств оплаты и об осуществлении расчета по ним в соответствии со стоимостью услуг связи в течение времени продолжительности соединения достоверна (критерий «В»);

3) информация об отсутствии подключений к абонентской линии любых внешних по отношению к сети устройств достоверна (критерий «С»);

4) кодированная информация от таксофона с аналоговым интерфейсом соответствует требованиям данного оборудования защиты информации во время установления соединения и в течение времени продолжительности соединения (критерий «D»).

44. Оборудование защиты при несанкционированном подключении к абонентской линии обеспечивает блокирование доступа к услугам связи одним из следующих методов:

1) отключением электрических цепей абонентской линии от узла связи;

2) блокированием прохождения сигналов на стыке с узлом связи.

45. Отключение абонентской линии в случае несанкционированного доступа осуществляется оборудованием защиты, устанавливаемым на узле связи местной и зоновой сети связи.

46. Оборудование защиты в случае блокирования доступа к услугам связи независимо от метода защиты обеспечивает освобождение приборов узла связи следующими способами:

1) снижает длительность и частоту обращений к узлу связи;

2) снижает энергопотребление от узла связи.

47. Оборудование защиты, в соответствии с критерием (критериями) защиты, строится с использованием следующих принципов:

1) принципа, основанного на анализе электрических параметров абонентской линии, сигналов и нагрузки методом дистанционного автоматического контроля со стороны узла связи (критерий «С»). Данный принцип построения оборудования защиты допускается использовать только как дополнение к основным принципам построения, принятым в оборудовании защиты;

2) принципа, основанного на модификации (кодировании) телефонной сигнализации, используемой на абонентских линиях таксофонов с аналоговым интерфейсом (критерии «A», «D»);

3) принципа, основанного на скрытии передаваемой информации (критерии «A», «D»);

4) принципа (только для таксофона с аналоговым интерфейсом и оплатой картой), основанного на передаче дополнительной информации о пользователе (о средствах оплаты), позволяющей определить его права на получение услуг связи (критерий «В»).

48. С целью увеличения показателя надежности защиты допускается использовать комбинированную защиту с двумя и более принципами построения.

49. С целью увеличения показателя надежности защиты допускается использовать комбинированную защиту с использованием дополнительного оборудования защиты информации средств безналичной оплаты.

50. Не допускается строить оборудование защиты на принципах, усложняющих использование таксофона с аналоговым интерфейсом пользователями (ручной набор пароля, ручной ввод данных о пользователе).

51. Оборудование защиты выполняет следующие функции:

1) осуществляет аутентификацию оконечного оборудования;

2) обеспечивает доступ к услугам связи через таксофон с аналоговым интерфейсом при санкционированном
подключении к абонентской линии;

3) автоматически блокирует доступ к услугам связи в случае обнаружения несанкционированного подключения к абонентской линии;

4) автоматически разблокирует абонентскую линию при устранении несанкционированного подключения.

52. Оборудование защиты обеспечивает (автономно или совместно с оборудованием узла связи):

1) автоматический функциональный контроль за состоянием оборудования защиты с фиксацией и индикацией информации о сбоях и отказах;

2) тестовый контроль технического состояния оборудования защиты и абонентских линий таксофонов с аналоговым интерфейсом с использованием программных и аппаратных средств оборудования защиты;

3) измерение и контроль параметров телефонной нагрузки и качество обслуживания по каждой абонентской линии (только для узла связи с функциями защиты);

4) статистический контроль для получения обобщенной оценки качества работы оборудования защиты и статистической информации о попытках несанкционированного доступа к услугам связи;

5) накопление статистических данных в виде, удобном для машинной обработки и хранения;

6) представление статистических данных в виде, удобном для визуального восприятия.

53. Оборудование защиты обеспечивает полную защиту от доступа к услугам связи при несанкционированном подключении (любым способом) к абонентской линии между таксофоном с аналоговым интерфейсом и узлом связи стандартного оконечного оборудования (таксофонов, включая тип таксофонов, аналогичный установленным, телефонных аппаратов, модемов, факсимильных аппаратов).

54. Оборудование защиты не вносит дополнительные потери вызовов.

55. Параметры стыка и взаимодействия с телефонной сетью связи общего пользования для таксофона с аналоговым интерфейсом и функциями защиты совместно с абонентской линией и оборудованием защиты, располагаемым на узле связи, на стыке с узлом связи соответствуют требованиям подпункта 1 пункта 17 Правил.

56. Требования к оборудованию защиты, располагаемом на узле связи, приведены в пункте 24 Правил применения оконечного оборудования.

57. Оборудование защиты, располагаемое на узле связи, питается от установки питания постоянного тока или от сети переменного тока частотой 50 Гц.

58. Требования к параметрам устойчивости оборудования защиты к механическим воздействиям приведены в приложении 6 к Правилам.

59. Требования к параметрам устойчивости оборудования защиты к климатическим воздействиям приведены в приложении 7 к Правилам.

60. Требования к параметрам электромагнитной совместимости оборудования защиты приведены в приложении 8 к Правилам.

61. Требования к оборудованию защиты, питаемого от сети переменного тока номинальным напряжением 220 В частотой 50 Гц, приведены в разделе IX Правил применения оконечного оборудования.

Приложение 1
к Правилам применения таксофонного оборудования

Основные функции таксофонов

1. Основные функции таксофонов приведены в таблице.

Таблица

Приложение 2
к Правилам применения таксофонного оборудования

Требования к параметрам таксофона с аналоговым интерфейсом

1. Требования к параметрам таксофона с аналоговым интерфейсом приведены в таблице. Таблица

2. Значения параметров тарифных сигналов приведены на рисунках 1-4.

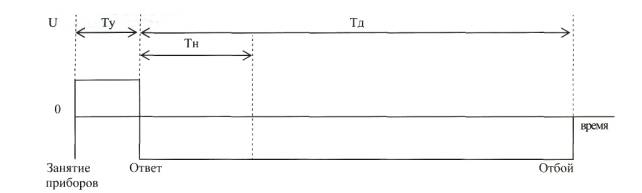

Примечания:

1. Ту - время установления соединения.

2. Тд - время длительности соединения.

3. Тн - нетарифицируемый интервал.

Рисунок 1. Однократная переполюсовка напряжения от установки оборудования постоянного узла связи при

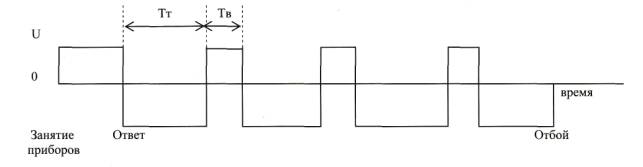

Примечания:

1. Тт  - тарифный интервал разговора.

2. Тв - интервал восстановления исходной полярности напряжения.

3. Тв - (300±50)мс.

Рисунок 2. Однократная переполюсовка напряжения при ответе с многократным восстановлением исходной полярности напряжения при тарификации

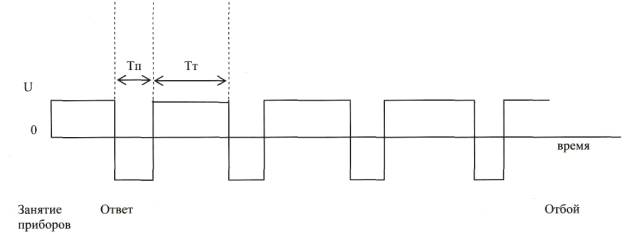

Примечания:

Тп - интервал переполюсовки.

Тп - (300 ± 50) мс.

Тт  - тарифный интервал разговора.

Рисунок 3. Многократная переполюсовка напряжения при тарификации

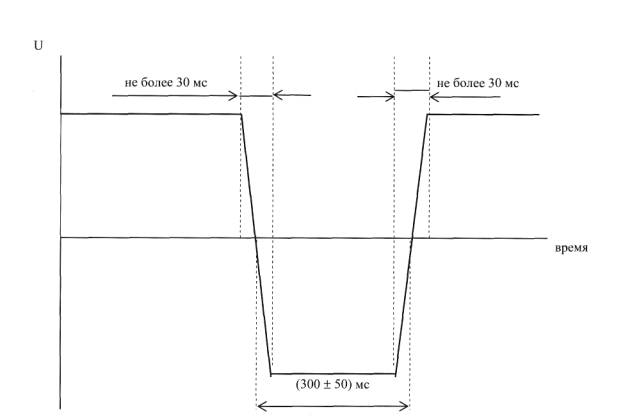

Рисунок 4. Временные параметры сигнала при изменении полярности напряжения

Приложение 3
к Правилам применения таксофонного оборудования

Требования к параметрам таксофона с интерфейсами базового и (или) первичного доступа

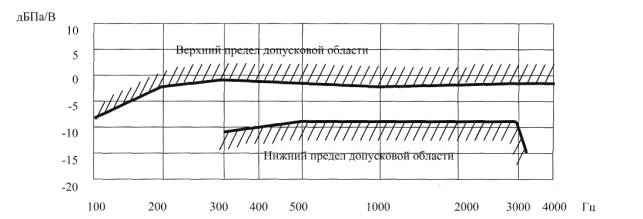

1. Частотная характеристика чувствительности передающей части таксофона с интерфейсами базового и (или) первичного доступа (Snep) приведена на рисунке 1 и в таблице 1.

Рисунок 1

Таблица 1

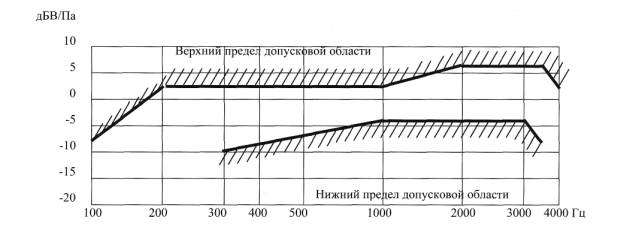

2. Частотная характеристика чувствительности приемной части таксофона с интерфейсами базового и (или) первичного доступа (Snep) приведена на рисунке 2 и в таблице 2

Рисунок 2

Таблица 2

3. Отношение мощности передаваемого сигнала к мощности суммарных искажений (включая искажения квантования) приведено в таблице 3.

Таблица 3

1. Отношение мощности принимаемого сигнала к мощности суммарных искажений (включая искажения квантования) приведено в таблице 4.

Таблица 4

5. Отношение мощности передаваемого сигнала к мощности суммарных искажений (включая искажения квантования) приведено в таблице 5.

Таблица 5

6. Отношение мощности принимаемого сигнала к мощности суммарных искажений (включая искажения квантования) приведено в таблице 6.

Таблица 6

Рисунок 3

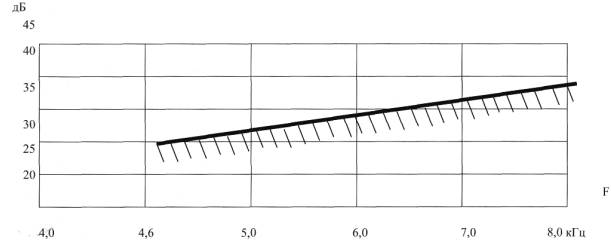

7. Для передающей части таксофона с интерфейсами базового и (или) первичного доступа значения граничных значений отношения уровня сигнала к уровню помехи приведены на рисунке 3.

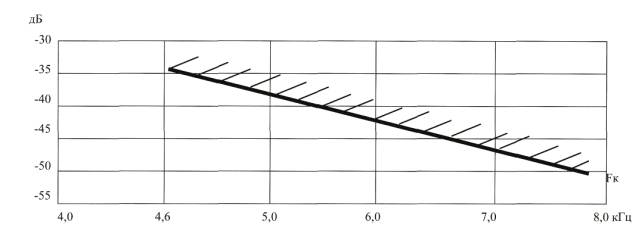

8. Для приемной части таксофона с интерфейсами базового и (или) первичного доступа значения граничных значений отношения уровня акустического сигнала к уровню любого внеполосного паразитного акустического сигнала приведены на рисунке 4.

Рисунок 4

9. Изменение усиления передающей части таксофона с интерфейсами базового и (или) первичного доступа представлены в таблице 7.

Таблица 7

10. Изменение усиления приемной части таксофона с интерфейсами базового и (или) первичного доступа представлены в таблице № Error! Reference source not found.

Таблица 8

Приложение 4
к Правилам применения таксофонного оборудования

Требования к параметрам электромагнитной совместимости таксофонов

1. Таксофоны устойчивы к воздействию электростатических разрядов с амплитудой импульса напряжения 8 кВ.

2. Таксофоны выдерживают воздействие:

1) импульсного напряжения с амплитудой импульса 4 кВ, длительностью фронта импульса 10 мкс и длительностью импульса 700 мкс;

2) напряжения переменного тока со среднеквадратическим значением 600 В с частотой 50 Гц в течение 1 с;

3) напряжения переменного тока со среднеквадратическим значением 230 В с частотой 50 Гц в течение 15 мин.

Приложение 5
к Правилам применения таксофонного оборудования

Требования к параметрам устойчивости таксофонов к климатическим воздействиям

1. Требования к параметрам устойчивости таксофонов к климатическим воздействиям следующие:

1) от минус 40 до плюс 45°С - для таксофонов (кроме таксофонов стандарта GSM), предназначенных для использования вне помещений;

2) от минус 20 до плюс 45°С - для таксофонов стандарта GSM, предназначенных для использования вне помещений;

3) от 0 до плюс 40°С - для таксофонов, предназначенных для использования в отапливаемых помещениях.

2. Для таксофонов, предназначенных для использования вне помещений, допускается прекращение работы информационного индикатора при температуре ниже минус 25°С.

3. Таксофоны соответствуют требованиям Правил и не имеют повреждений и следов коррозии после воздействия предельных температур минус 50°С и плюс 50°С.

4. Таксофоны, предназначенные для использования вне помещений, соответствует требованиям Правил и не имеют повреждений и следов коррозии после воздействия относительной влажности 95 % при температуре плюс 25°С.

5. Таксофоны, предназначенные для использования в отапливаемых помещениях, соответствуют требованиям Правил и не имеют повреждений и следов коррозии после воздействия относительной влажности 80 % при температуре плюс 25°С.

Приложение 6
к Правилам применения таксофонного оборудования

Требования к параметрам устойчивости таксофонов и оборудования защиты к механическим воздействиям

1. Требования устойчивости таксофонов (оборудования защиты) к механическим воздействиям следующие:

1) таксофоны (оборудование защиты) выдерживают без механических повреждений воздействие синусоидальной вибрации частотой 25 Гц с амплитудой виброускорения до 19,6 м/с² в течение 30 мин;

2) таксофоны (оборудование защиты) в упакованном виде выдерживают воздействие многократных механических ударов с параметрами, приведенными в таблице, при частоте ударов не более 3,3 с^-1;

Таблица

3) крепление микротелефонной трубки таксофона выдерживает механическое воздействие не менее 2000 Н.

Приложение 7
к Правилам применения таксофонного оборудования

Требования к параметрам устойчивости оборудования защиты к климатическим воздействиям

1. Требования к параметрам устойчивости оборудования защиты, предназначенного для использования в отапливаемых помещениях, к климатическим воздействиям следующие:

1) температура от плюс 5 до плюс 50°С;

2) относительная влажность до 80 % при температуре плюс 25°С.

2. Оборудование защиты, установленное в таксофоне, соответствует требованиям к климатическим воздействиям согласно приложению 5 к Правилам.

Оборудование защиты соответствует требованиям Правил и не имеет повреждений и следов коррозии после воздействия предельных температур минус 50°С и плюс 50°С.

Приложение 8
к Правилам применения таксофонного оборудования

Требования к параметрам электромагнитной совместимости оборудования защиты

1. Оборудование защиты устойчиво к воздействию электростатических разрядов с амплитудой импульса напряжения 8 кВ.

2. Оборудование защиты выдерживает воздействие:

1) импульсного напряжения с амплитудой импульса 4 кВ, длительностью фронта импульса 10 мкс и длительностью импульса 700 мкс;

2) напряжения переменного тока со среднеквадратическим значением 600 В с частотой 50 Гц в течение 1 с;

3) напряжения переменного тока со среднеквадратическим значением 230 В с частотой 50 Гц в течение 15 мин.

Оборудование защиты на стыках типа 1 и 2 имеет защиту от атмосферных разрядов.
