1. Настоящий стандарт распространяется на тройники переходные с вытянутой горловиной и обжатыми концами для трубопроводов тепловых электростанций с абсолютным давлением и температурой воды:

Р=3,92 МПа (40 кгс/см²), t=440ºC;

Р=7,45 МПа (76 кгс/см²), t=145ºC;

Р=4,31 МПа (44 кгс/см²), t=340ºC;

Р=3,92 МПа (40 кгс/см²), t=200ºC.

(Измененная редакция. Изм. № 3)

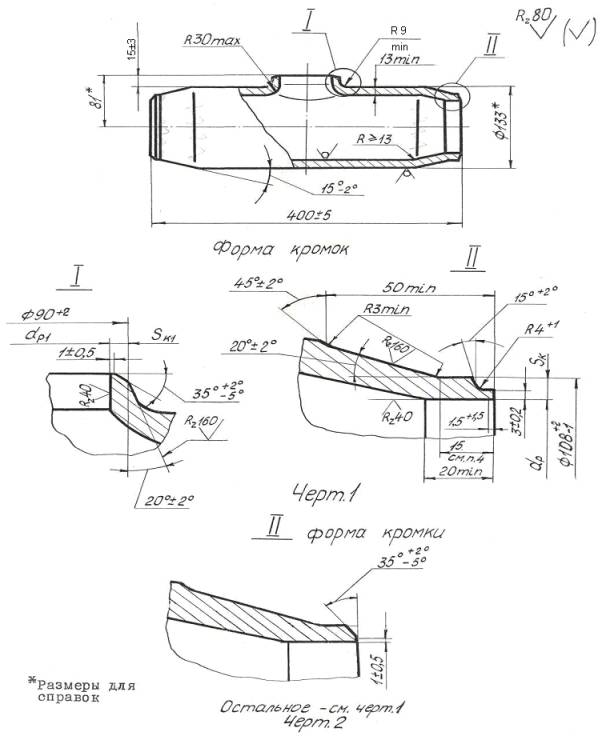

2. Конструкция и размеры сварных тройников должны соответствовать указанным на чертеже и в таблице.

3. Материал тройников - сталь 20 по ТУ 14-3-460-75. Масса тройников - 16,1 кг.

4. Размеры прямых участков - рекомендуемые и уточняются технологическим процессом изготовителя. Допускается изготовление подкатанной части без прямых участков,

5. Радиусы сопряжения горловины с корпусом, высоты и толщины стенки S_к1 - могут быть изменены при соблюдении условий прочности по усмотрению изготовителя.

6. Остальные технические требования по ОСТ 24.125.60-89.

(Измененная редакция. Изм. № 3)

(Измененная редакция. Изм. № 4)

(Измененная редакция. Изм. № 2)

(Измененная редакция. Изм. № 3)

(Измененная редакция. Изм. № 4)

Размеры в мм

Пример условного обозначения тройника переходного с условным проходом Ду×Ду₁ 100×80 мм исполнения 03:

ТРОЙНИК ПЕРЕХОДНЫЙ 100×80 03 ОСТ 108.104.05-82
