| ОТРАСЛЕВОЙ СТАНДАРТ

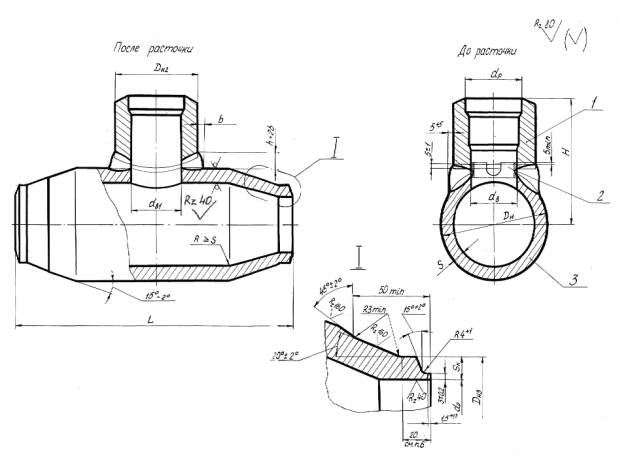

Указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628 срок введения с 01.01.85 до 01.01.96 (Измененная редакция. Изм. № 1) (Измененная редакция. Изм. № 3) (Измененная редакция. Изм. № 4) Проверен в 1983 г. (Отметка введена дополнительно. Изм. № 1) 1. Настоящий стандарт распространяется на тройники сварные равнопроходные трубопроводов тепловых электростанций с абсолютным давлением Р=37,27 МПа (380 кгс/см2) и температурой воды t=280ºC. (Измененная редакция. Изм. № 3) 2. Конструкция и размеры сварных тройников должны соответствовать указанным на чертеже и в табл. 1, 2. 3. Сварочные материалы по ОСТ 108.940.02-82. 4. После сварки штуцер поз. 1 растачивается напроход до диаметра dв1 с целью удаления подкладного кольца и корня шва (см. чертеж). 5. Материал трубы поз. 3 - сталь 15ГС ТУ 14-3-460-75. 6. Размер прямого участка - рекомендуемый и уточняется технологическим процессом изготовителя. Допускается изготовление подкатанной части без прямых участков. 7. Остальные технические требования по ОСТ 24.125.60-89. (Измененная редакция. Изм. № 3) (Измененная редакция. Изм. № 4) 8. Масса наплавленного металла уточняется технологическим процессом. Пувкт 8. (Введен дополнительно. Изм. № 2)
(Измененная редакция. Изм. № 2)
Таблица I Размеры в мм
(Измененная редакция. Изм. № 3) Продолжение табл.1 Размеры в мм
(Измененная редакция. Изм. № 3) * Размеры для справок Пример условного обозначения тройника равнопроходного с условным проходом Dy 100 мм исполнения 01: ТРОЙНИК РАВНОПРОХОДНЫЙ 100 01 ОСТ 108.104.01-82
Таблица 2
(Измененная редакция. Изм. № 2) ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
