Нормы и
расценки
на новые технологии
в строительстве (СПРАВОЧНИК
ИНЖЕНЕРА-СМЕТЧИКА) ЧАСТЬ I ЭЛЕМЕНТНЫЕ СМЕТНЫЕ НОРМЫ
И ЕДИНИЧНЫЕ РАСЦЕНКИ НА СТРОИТЕЛЬНЫЕ РАБОТЫ СБОРНИК 11. ПОЛЫПод общей редакцией П.В.
Горячкина Москва
2004 г. Авторский коллектив: П.В. Горячкин, А.И.
Штоколов, В.Г. Гурьев, А.Н. Жуков, А.П. Иванов. Л.А. Данилова, Б.А. Бархударян,
М.В. Макарова, Е.Н. Федотова, В.М. Семкова, Н.Н. Калинко, Т.А. Кропотова, М.И.
Гуслин Нормы и расценки на новые
технологии в строительстве (Справочник инженера-сметчика). - Москва, 2004. Предлагаемый Справочник
включает дополнительные элементные сметные нормы и единичные расценки в
базисном уровне цен 2000 года на работы с применением новых технологий,
оборудования, машин и механизмов, материалов, изделий и конструкций, в том
числе импортного производства, а также дополнительные нормы и расценки по
традиционным технологиям производства работ. Предназначен для широкого
круга инженерно-технических специалистов и экономистов строительно-монтажных и
ремонтно-строительных организаций, связанных с разработкой, согласованием,
утверждением и экспертизой сметной документации. СОДЕРЖАНИЕ ЧАСТЬ I ЭЛЕМЕНТНЫЕ СМЕТНЫЕ НОРМЫ И
ЕДИНИЧНЫЕ РАСЦЕНКИ НА СТРОИТЕЛЬНЫЕ РАБОТЫ РАЗДЕЛ 01. ПОЛЫ Измеритель: 1 м3 11-01-002-10 Проливка
засыпки известковым раствором
|
Шифр ресурса
|
Наименование элемента затрат
|
Ед. измер.
|
11-01-002-10
|
|
1
|
Затраты труда рабочих-строителей
|
чел.-ч.
|
1,09
|
|
1.1
|
Средний разряд работы
|
|
3
|
|
2
|
Затраты труда машинистов
|
чел.-ч.
|
0,38
|
|
3
|
МАШИНЫ И МЕХАНИЗМЫ
|
|
|
|
110900
|
Растворосмесители передвижные 80 л
|
маш.-ч
|
0,28
|
|
400001
|
Автомобили бортовые до 5 т
|
маш.-ч
|
0,1
|
|
4
|
МАТЕРИАЛЫ
|
|
|
|
101-0253
|
Известь строительная негашеная комовая, сорт 1
|
т
|
0,07
|
|
411-0001
|
Вода
|
куб. м
|
0,46
|
Единичные расценки В сметных
ценах на 01.01.2000 г.
|
№№ расценок
|
Наименование и характеристика строительных
работ и конструкций
|
Ед. измер.
|
Прямые затраты, руб.
|
В том числе, руб.
|
Затраты труда рабочих строителей чел.-ч
|
|
Оплата труда рабочих
|
Эксплуатация машин
|
Материалы
|
|
(Коды неучтенных
материалов)
|
Наименование и характеристика неучтенных
расценками материалов
|
Всего
|
В т.ч. оплата труда
|
Расход неучтенных материалов
|
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
|
Табл. 11-01-002 Проливка
засыпки известковым раствором
|
|
1 м3
|
|
11-01-002-10
|
Проливка засыпки известковым раствором
|
1 м
|
62,03
|
11,37
|
12,71
|
4,69
|
37,95
|
1,09
|
Выравнивание поверхностей
бетонных и цементных оснований (стяжек) под полы выравнивающими смесями типа
«Ветонит» Состав работ: (нормы
9, 10) 01. Очистка поверхности с промывкой основания. 02. Приготовление
раствора из смеси типа «Ветонит». 03. Укладка смеси для первоначального
выравнивания основания. 04. Нанесение самовыравнивающей отделочной смеси. Измеритель: 100 м2 11-01-011-8 Полимерцементная
шпаклевка керамзитобетонной стяжки толщиной 1 мм 11-01-011-9 Выравнивание поверхностей
бетонных и цементных оснований (стяжек) под полы выравнивающими смесями типа
«Ветонит» толщиной слоя 5 мм 11-01-011-10 На каждый 1 мм изменения толщины слоя к норме
11-01-011-9 добавлять или исключать
|
Шифр ресурса
|
Наименование элемента затрат
|
Ед. измер.
|
11-01-011-8
|
11-01-011-9
|
11-01-011-10
|
|
1
|
Затраты труда рабочих-строителей
|
чел.-ч.
|
25,2
|
31,36
|
1,89
|
|
1.1
|
Средний разряд работы
|
|
4
|
3,2
|
3,2
|
|
2
|
Затраты труда машинистов
|
чел.-ч.
|
0,11
|
0,35
|
0,07
|
|
3
|
МАШИНЫ И МЕХАНИЗМЫ
|
|
|
|
|
|
031102
|
Подъемники строительные грузопассажирские до 0,8 т
|
маш.-ч
|
0,02
|
-
|
-
|
|
110900
|
Растворосмесители передвижные 80 л
|
маш.-ч
|
0,03
|
-
|
-
|
|
400001
|
Автомобили бортовые до 5 т
|
маш.-ч
|
0,06
|
-
|
-
|
|
030101
|
Автопогрузчики 5 т
|
маш.-ч
|
-
|
0,14
|
0,046
|
|
031121
|
Подъемники мачтовые строительные 0,5 т
|
маш.-ч
|
-
|
0,21
|
0,02
|
|
330206
|
Дрели электрические
|
маш.-ч
|
-
|
5,84
|
1,16
|
|
331305
|
Пылесосы промышленные
|
маш.-ч
|
-
|
3,2
|
-
|
|
4
|
МАТЕРИАЛЫ
|
|
|
|
|
|
(101-9544)
|
Смеси типа «Ветонит»
|
т
|
-
|
0,84
|
0,18
|
|
101-1305
|
Портландцемент бездобавочный М400
|
т
|
0,011
|
-
|
-
|
|
101-1813
|
Дисперсия поливинилацетатная гомополимерная грубодисперсная
пластифицированная (эмульсия ПВА)
|
т
|
0,015
|
-
|
-
|
|
101-1839
|
Клей казеиновый
|
т
|
0,0025
|
-
|
-
|
|
101-1682
|
Шнуры полиамидные крученые 2 мм
|
т
|
-
|
0,0001
|
-
|
|
101-1757
|
Ветошь
|
кг
|
-
|
0,16
|
-
|
|
101-0620
|
Мел природный молотый
|
т
|
0,012
|
-
|
-
|
|
411-0001
|
Вода
|
куб. м
|
-
|
0,68
|
0,12
|
Рекомендуемые составы: - для нижнего выравнивающего
слоя - «Ветонит 5000» - 0,54 т при толщине 3 мм; 0,18 т при изменении толщины
слоя на 1 мм; - для самовыравнивающейся
смеси - «Ветонит 3000» - 0,30 т при толщине 2 мм. Единичные расценки В сметных ценах на 01.01.2000
г.
|
№№ расценок
|
Наименование и характеристика строительных
работ и конструкций
|
Ед. измер.
|
Прямые затраты, руб.
|
В том числе, руб.
|
Затраты труда рабочих строителей чел.-ч
|
|
Оплата труда рабочих
|
Эксплуатация машин
|
Материалы
|
|
(Коды неучтенных
материалов)
|
Наименование и характеристика неучтенных
расценками материалов
|
Всего
|
В т.ч. оплата труда
|
Расход неучтенных материалов
|
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
|
Табл. 11-01-011 Устройство
стяжек
|
|
100 м2
|
|
11-01-011-8
|
Полимерцементная шпаклевка
керамзитобетонной стяжки толщиной 1 мм
|
100 м2
|
815,27
|
296,60
|
5,27
|
1,36
|
513,40
|
25,20
|
|
11-01-011-9
|
Выравнивание поверхностей бетонных и цементных оснований (стяжек) под
полы выравнивающими смесями типа «Ветонит» толщиной слоя 5 мм
|
100 м2
|
374,47
|
335,55
|
28,13
|
4,53
|
10,79
|
31,36
|
|
(101-9544)
|
Смеси типа «Ветонит»
|
т
|
|
|
|
|
0,84
|
|
|
11-01-011-10
|
На каждый 1 мм изменения толщины слоя к расценке 11-01-011-9 добавлять
или исключать
|
100 м2
|
24,90
|
20,22
|
4,42
|
0,85
|
0,26
|
1,89
|
|
(101-9544)
|
Смеси типа «Ветонит»
|
т
|
|
|
|
|
0,18
|
|
УСТРОЙСТВО ПОКРЫТИЙ ПОЛОВ ИЗ
МНОГОСЛОЙНЫХ ПАРКЕТНЫХ ДОСОК И ЛАМИНИРОВАННЫХ НАПОЛЬНЫХ ПОКРЫТИЙ Техническая часть Нормы 4 - 6 табл. 11-01-034 предусматривают устройство
покрытий из многослойных паркетных досок из числа представленных на российском
рынке фирм: Berry Wood (Франция), Green Wood (Франция), Kahrs (Швеция), Karelia Parketti (Финляндия), Langmoen Parkett
(Норвегия), OSMO Ostermann & Scheiwe
(Германия), Par-Ky (Бельгия), Scheucher Holzindustrie Gesellschaft (Австрия), Teka
(Германия), Theodor Hohns KG
(Германия), FORBO-ERFURT (Германия), Upofloor
(Финляндия), а также международного концерна Tarkett Sommer.
Имеется в продаже также паркетная доска отечественных производителей: Док-13, Siberian Forest (Россия-Голландия) и др. Нормы 7 - 9 табл. 11-01-034 предусматривают устройство
ламинированных напольных покрытий из числа представленных на российском рынке
фирм: Aicher (Германия), Alsapan (Франция), Classen
(Германия), Berry Floor (Франция, Бельгия), E.F.P. (Egger Group, Германия), Epi (Франция), Hdm
(Германия), Hornitex (Германия), Kaindl Flooring
(Австрия), Kronoflooring (Германия), Kronospan
(Германия), Kronotex (Германия), Pergo (Швеция), PL Spa Company (Abet Group,
Италия), Sprela (Германия), Unilin Decor/Quick-Step
(Бельгия), Witex (Германия), а также международный концерн Tarkett Sommer. Черный пол должен быть
сухим, гладким и способным выдерживать нагрузку покрытия. В качестве черного
пола можно использовать цементное основание, ДСП, старый дощатый настил или
листовой полиэтиленовый поропласт. Перед выполнением укладки паркета комната
должна быть просушена. Относительная влажность не должна превышать 60 %, как
до, так и после укладки. Температура воздуха в комнате и температура паркета
должна быть не менее 18 °С. Нормы на устройство покрытий
не учитывают затрат на установку плинтусов и переходов которые следует принимать
дополнительно по соответствующим нормам Сборника ГЭСН-2001-11
«Полы» в зависимости от проектных решений. Коэффициенты к сметным нормам
|
Условия применения
|
Номер таблиц (норм)
|
Коэффициенты к нормам
|
|
затрат труда
|
времени использования машин
|
расхода материалов
|
|
1
|
2
|
3
|
4
|
5
|
|
3.4. Диагональная (под углом к стенам)
укладка напольных покрытий
|
11-01-034
|
1,10
|
-
|
к расходу паркетных досок и ламината 1,04
|
ЭЛЕМЕНТНЫЕ СМЕТНЫЕ НОРМЫ Таблица
ЭСН 11-01-034 Устройство покрытий полов из многослойных паркетных досок и
ламинированных напольных покрытийСостав работ: 01.
Устройство звукоизоляционного слоя по готовому основанию из листового
полиэтиленового пенопласта толщиной 3 мм, прокладки из высокоэластичной
листовой резины или плиты из прессованной пробки кромка к кромке без перекрытия
(нормы 4, 5, 7, 8). 02. Нанесение грунтовки под паркетный клей (нормы 6, 9).
03. Установка клиньев (шпонок) между стеной и доской для обеспечения необходимого
места для температурного шва. 04. Настилка покрытий с креплением на клею по
всей длине паза (как по короткой, так и по длинной сторонам) с нанесением клея
на верхнюю кромку паза (нормы 4, 7); со сплошным приклеиванием к основанию
(нормы 6, 9); замковым (бесклеевым) способом (нормы 5, 8). Измеритель:
100 м2 покрытия Устройство
покрытий по готовому основанию из многослойных паркетных досок типа Tarkett: 11-01-034-04 «плавающим»
способом (доски склеиваются по гребню и пазу без фиксации к черному полу) с
устройством звукоизоляционной прокладки; 11-01-034-05 способом
бесклеевого (замкового) соединения с устройством звукоизоляционной прокладки; 11-01-034-06 наклеиванием
досок по всей площади к готовому основанию (выравненная стяжка, фанера или
ДСП). Укладка ламинированного
напольного покрытия по готовому основанию типа PERGO: 11-01-034-07 «плавающим»
способом с устройством звукоизоляционной прокладки; 11-01-034-08 способом
бесклеевого (замкового) соединения с устройством звукоизоляционной прокладки; 11-01-034-09 наклеиванием по всей площади к
готовому основанию (выравненная стяжка, фанера или ДСП).
|
Шифр ресурса
|
Наименование элемента затрат
|
Ед. измер.
|
11-01-034-04
|
11-01-034-05
|
11-01-034-06
|
|
1
|
Затраты труда рабочих-строителей
|
чел.-ч.
|
32,43
|
21,11
|
60,69
|
|
1.1
|
Средний разряд работы
|
|
4,1
|
3,8
|
4,1
|
|
2
|
Затраты труда машинистов
|
чел.-ч.
|
0,58
|
0,58
|
0,68
|
|
3
|
МАШИНЫ И МЕХАНИЗМЫ
|
|
|
|
|
|
400001
|
Автомобили бортовые грузоподъемностью до 5 т
|
маш.-ч
|
0,32
|
0,32
|
0,37
|
|
031121
|
Подъемники мачтовые строительные 0,5 т
|
маш.-ч
|
0,26
|
0,26
|
0,31
|
|
4
|
МАТЕРИАЛЫ
|
|
|
|
|
|
(102-9090-001)
|
Многослойные паркетные доски
типа Tarkett
|
м2
|
104
|
104
|
104
|
|
104-9290-051
|
Звукоизоляционная подложка под паркет 3 мм
|
м2
|
102
|
102
|
-
|
|
113-9045-007
|
Клей паркетный типа Бона Бонд (Штауф)
|
кг
|
-
|
-
|
88
|
|
113-9045-008
|
Клей для паркетных швов типа Бона (Штауф)
|
л
|
3,75
|
-
|
-
|
|
101-9732-027
|
Грунтовка под паркетный клей типа Бона
|
кг
|
-
|
-
|
13
|
|
102-0291
|
Шпонки деревянные (с учетом оборачиваемости)
|
шт.
|
6
|
6
|
6
|
|
101-1757
|
Ветошь
|
кг
|
0,5
|
-
|
0,5
|
Продолжение таблицы
|
Шифр ресурса
|
Наименование элемента затрат
|
Ед. измер.
|
11-01-034-07
|
11-01-034-08
|
11-01-034-09
|
|
1
|
Затраты труда рабочих-строителей
|
чел.-ч.
|
37,29
|
19,84
|
55,83
|
|
1.1
|
Средний разряд работы
|
|
4,1
|
3,8
|
4,1
|
|
2
|
Затраты труда машинистов
|
чел.-ч.
|
0,49
|
0,49
|
0,53
|
|
3
|
МАШИНЫ И МЕХАНИЗМЫ
|
|
|
|
|
|
400001
|
Автомобили бортовые грузоподъемностью до 5 т
|
маш.-ч
|
0,27
|
0,27
|
0,29
|
|
031121
|
Подъемники мачтовые строительные 0,5 т
|
маш.-ч
|
0,22
|
0,22
|
0,24
|
|
4
|
МАТЕРИАЛЫ
|
|
|
|
|
|
(102-9090-002)
|
Ламинированное напольное
покрытие типа PERGO
|
м2
|
104
|
104
|
104
|
|
104-9290-051
|
Звукоизоляционная подложка под паркет 3 мм
|
м2
|
102
|
102
|
-
|
|
113-9045-007
|
Клей паркетный Бона Бонд (Штауф)
|
кг
|
-
|
-
|
80
|
|
113-9045-008
|
Клей для паркетных швов типа Бона (Штауф)
|
л
|
3,33
|
-
|
-
|
|
101-9732-027
|
Грунтовка под паркетный клей типа Бона
|
кг
|
-
|
-
|
13
|
|
102-0291
|
Шпонки деревянные (с учетом оборачиваемости)
|
шт.
|
6
|
6
|
6
|
|
101-1757
|
Ветошь
|
кг
|
0,5
|
-
|
0,5
|
Единичные расценки В сметных ценах на 01.01.2000
г.
|
№№ расценок
|
Наименование и характеристика строительных
работ и конструкций
|
Ед. измер.
|
Прямые затраты, руб.
|
В том числе, руб.
|
Затраты труда рабочих строителей чел.-ч
|
|
|
Оплата труда рабочих
|
Эксплуатация машин
|
Материалы
|
|
|
Всего
|
В т ч оплата труда
|
Расход неучтенных материалов
|
|
|
(Коды неучтенных
материалов)
|
Наименование и характеристика неучтенных
расценками материалов
|
|
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
|
|
Табл. 11-01-034 Устройство
покрытий полов из многослойных паркетных досок и ламинированных напольных
покрытий
|
|
|
100 м2
покрытия
|
|
|
|
Устройство покрытий по
готовому основанию из многослойных паркетных досок типа Tarkett:
|
|
|
|
|
|
|
|
|
|
11-01-034-4
|
«плавающим» способом (доски склеиваются по гребню и пазу без фиксации
к черному полу) с устройством звукоизоляционной прокладки
|
100 м2
|
2969,60
|
387,54
|
28,80
|
7,07
|
2553,26
|
32,43
|
|
|
(102-9090-001)
|
Многослойные паркетные доски типа Tarkett
|
м2
|
-
|
-
|
-
|
-
|
104
|
-
|
|
|
11-01-034-5
|
способом бесклеевого (замкового) соединения с устройством
звукоизоляционной прокладки
|
100 м2
|
2446,20
|
242,76
|
28,80
|
7,07
|
2174,64
|
21,11
|
|
|
(102-9090-001)
|
Многослойные паркетные доски типа Tarkett
|
м2
|
-
|
-
|
-
|
-
|
104
|
-
|
|
|
11-01-034-6
|
наклеиванием досок по всей площади к готовому основанию (выравненная
стяжка, фанера или ДСП)
|
100 м2
|
6769,64
|
725,25
|
33,55
|
8,29
|
6010,84
|
60,69
|
|
|
(102-9090-001)
|
Многослойные паркетные доски типа Tarkett
|
м2
|
-
|
-
|
-
|
-
|
104
|
-
|
|
|
|
Укладка ламинированного
напольного покрытия по готовому основанию типа PERGO:
|
|
|
|
|
|
|
|
|
|
11-01-034-7
|
«плавающим» способом с устройством звукоизоляционной прокладки
|
100 м2
|
2981,41
|
445,62
|
24,32
|
5,97
|
2511,47
|
37,29
|
|
|
(102-9090-002)
|
Ламинированное напольное покрытие типа PERGO
|
м2
|
-
|
-
|
-
|
-
|
104
|
-
|
|
|
11-01-034-8
|
способом бесклеевого (замкового) соединения с устройством звукоизоляционной
прокладки
|
100 м2
|
2427,12
|
228,16
|
24,32
|
5,97
|
2174,64
|
19,84
|
|
|
(102-9090-002)
|
Ламинированное напольное покрытие типа PERGO
|
м2
|
-
|
-
|
-
|
-
|
104
|
-
|
|
|
11-01-034-9
|
наклеиванием по всей площади к готовому основанию (выравненная стяжка,
фанера или ДСП)
|
100 м2
|
6249,83
|
667,17
|
26,22
|
6,46
|
5556,44
|
55,83
|
|
|
(102-9090-002)
|
Ламинированное напольное покрытие типа PERGO
|
м2
|
-
|
-
|
-
|
-
|
104
|
-
|
|
1.
В связи с введением новых элементных сметных норм на устройство покрытий из
линолеума, релина и ковровых покрытий считать утратившими силу нормы таблиц 11-01-036 и 11-01-037 в прежней редакции. 2.
В связи с пересмотром и введением новых норм по табл. 01-036 и 01-037
отменить пункт 3.3 раздела 3 «Коэффициенты к нормам» технической части сборника
ГЭСН-2001-11 «Полы». Таблица
ЭСН 11-01-036 Устройство покрытий из линолеумаСостав работ: 01.
Частичное подмазывание шпатлевкой неровностей, трещин, выбоин (нормы 1 - 6).
02. Нанесение клея «Бустилат» (нормы 1 - 3) или мастики КН-2 (нормы 4 - 7) на
подготовленное основание. 03. Раскрой полотнищ линолеума (нормы 1, 2, 4, 5, 7).
04. Укладка и приклеивание линолеума (нормы 1 - 7). 05. Покрытие линолеума
насухо (нормы
8, 9). 06. Сваривание полотнищ (норма 9). Измеритель:
100 м2 покрытия Устройство покрытий на клее
«Бустилат» в жилых и общественных зданиях: 11-01-036-1 из линолеума без рисунка 11-01-036-2 из
линолеума с рисунком 11-01-036-3 из
линолеумных ковров, заготовленных по размеру помещения Устройство покрытий на
мастике КН-2 в жилых и общественных зданиях: 11-01-036-4 из
линолеума без рисунка 11-01-036-5 из
линолеума с рисунком 11-01-036-6 из
линолеумных ковров, заготовленных по размеру помещения 11-01-036-7 Устройство
покрытий на мастике КН-2 из линолеума без рисунка в промышленных зданиях Устройство
покрытий из линолеума насухо: 11-01-036-8 из готовых ковров на комнату 11-01-036-9 со свариванием полотнищ в стыках
|
Шифр ресурса
|
Наименование элемента затрат
|
Ед. измер.
|
11-01-036-1
|
11-01-036-2
|
11-01-036-3
|
11-01-036-4
|
11-01-036-5
|
|
1
|
Затраты труда рабочих-строителей
|
чел.-ч.
|
41,57
|
43,48
|
32,85
|
40,63
|
42,53
|
|
1.1
|
Средний разряд работы
|
|
3,5
|
3,5
|
3,5
|
3,5
|
3,5
|
|
2
|
Затраты труда машинистов
|
чел.-ч.
|
0,39
|
0,39
|
0,39
|
0,36
|
0,36
|
|
3
|
МАШИНЫ И МЕХАНИЗМЫ
|
|
|
|
|
|
|
|
031121
|
Подъемники мачтовые строительные 0,5 т
|
маш.-ч
|
0,07
|
0,07
|
0,07
|
0,05
|
0,05
|
|
400001
|
Автомобили бортовые грузоподъемностью до 5 т
|
маш.-ч
|
0,32
|
0,32
|
0,32
|
0,31
|
0,31
|
|
4
|
МАТЕРИАЛЫ
|
|
|
|
|
|
|
|
(101-9876)
|
Линолеум на
теплозвукоизолирующей подоснове
|
м2
|
104
|
106
|
100,5
|
-
|
-
|
|
(101-9877)
|
Линолеум без подосновы
|
м2
|
-
|
-
|
-
|
104
|
106
|
|
101-1743
|
Клей «Бустилат»
|
т
|
0,065
|
0,065
|
0,065
|
-
|
-
|
|
101-0609
|
Мастика клеящая каучуковая КН-2
|
кг
|
-
|
-
|
-
|
52
|
52
|
|
113-9060
|
Полимерцементная шпатлевка
|
кг
|
1,9
|
1,9
|
1,9
|
1,9
|
1,9
|
Продолжение таблицы
|
Шифр ресурса
|
Наименование элемента затрат
|
Ед. измер.
|
11-01-036-6
|
11-01-036-7
|
11-01-036-8
|
11-01-036-9
|
|
1
|
Затраты труда рабочих-строителей
|
чел.-ч.
|
31,95
|
38,65
|
23,73
|
31,41
|
|
1.1
|
Средний разряд работы
|
|
3,5
|
3,5
|
3,5
|
3,5
|
|
2
|
Затраты труда машинистов
|
чел.-ч.
|
0,36
|
0,35
|
0,33
|
0,33
|
|
3
|
МАШИНЫ И МЕХАНИЗМЫ
|
|
|
|
|
|
|
031121
|
Подъемники мачтовые строительные 0,5 т
|
маш.-ч
|
0,05
|
0,04
|
0,05
|
0,05
|
|
400001
|
Автомобили бортовые грузоподъемностью до 5 т
|
маш.-ч
|
0,31
|
0,31
|
0,28
|
0,28
|
|
340321
|
Машины для сварки линолеума
|
маш.-ч
|
-
|
-
|
-
|
5,3
|
|
4
|
МАТЕРИАЛЫ
|
|
|
|
|
|
|
(101-9876)
|
Линолеум на
теплозвукоизолирующей подоснове
|
м2
|
-
|
-
|
100,5
|
102
|
|
(101-9877)
|
Линолеум без подосновы
|
м2
|
100,5
|
102
|
-
|
-
|
|
(101-9459)
|
Лента полимерная
|
100 м
|
-
|
-
|
-
|
0,68
|
|
101-0609
|
Мастика клеящая каучуковая КН-2
|
кг
|
52
|
52
|
-
|
-
|
|
113-9060
|
Полимерцементная шпатлевка
|
кг
|
1,9
|
-
|
-
|
-
|
Единичные расценки В сметных
ценах на 01.01.2000 г.
|
№№ расценок
|
Наименование и характеристика строительных
работ и конструкций
|
Ед. измер.
|
Прямые затраты, руб.
|
В том числе, руб.
|
Затраты труда рабочих строителей чел.-ч
|
|
|
Оплата труда рабочих
|
Эксплуатация машин
|
Материалы
|
|
|
Всего
|
В т.ч. оплата труда
|
Расход неучтенных материалов
|
|
|
(Коды неучтенных
материалов)
|
Наименование и характеристика неучтенных
расценками материалов
|
|
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
|
|
Табл. 11-01-036 Устройство
покрытий из линолеума
|
|
|
100
м2 покрытия
|
|
|
|
Устройство покрытий на клее
«Бустилат» в жилых и общественных зданиях:
|
|
|
|
|
|
|
|
|
|
11-01-036-1
|
из линолеума без рисунка
|
100 м2
|
1258,05
|
461,43
|
23,79
|
4,59
|
772,83
|
41,57
|
|
|
(101-9876)
|
Линолеум на теплозвукоизолирующей подоснове
|
м2
|
|
|
|
|
104
|
|
|
|
|
Устройство покрытий на клее
«Бустилат» в жилых и общественных зданиях:
|
|
|
|
|
|
|
|
|
|
11-01-036-2
|
из линолеума с рисунком
|
100 м2
|
1279,25
|
482,63
|
23,79
|
4,59
|
772,83
|
43,48
|
|
|
(101-9876)
|
Линолеум на теплозвукоизолирующей подоснове
|
м2
|
|
|
|
|
106
|
|
|
|
11-01-036-3
|
из линолеумных ковров, заготовленных по размеру помещения
|
100 м2
|
1161,25
|
364,63
|
23,79
|
4,59
|
772,83
|
32,55
|
|
|
(101-9876)
|
Линолеум на теплозвукоизолирующей подоснове
|
м2
|
|
|
|
|
100,50
|
|
|
|
|
Устройство покрытий на мастике
КН-2 в жилых и общественных зданиях:
|
|
|
|
|
|
|
|
|
|
11-01-036-4
|
из линолеума без рисунка
|
100 м2
|
2209,69
|
450,99
|
22,57
|
4,22
|
1736,13
|
40,63
|
|
|
(101-9877)
|
Линолеум без подосновы
|
м2
|
|
|
|
|
104
|
|
|
|
11-01-036-5
|
из линолеума с рисунком
|
100 м2
|
2230,78
|
472,08
|
22,57
|
4,22
|
1736,13
|
42,53
|
|
|
(101-9877)
|
Линолеум без подосновы
|
м2
|
|
|
|
|
106
|
|
|
|
11-01-036-6
|
из линолеумных ковров, заготовленных по размеру помещения
|
100 м2
|
2113,34
|
354,64
|
22,57
|
4,22
|
1736,13
|
31,95
|
|
|
(101-9877)
|
Линолеум без подосновы
|
м2
|
|
|
|
|
100,50
|
|
|
|
11-01-036-7
|
Устройство покрытий из линолеума без рисунка в промышленных зданиях
|
100м2
|
2110,12
|
429,01
|
22,31
|
4,09
|
1658,80
|
38,65
|
|
|
(101-9877)
|
Линолеум без подосновы
|
м2
|
|
|
|
|
102
|
|
|
|
|
Устройство покрытий из
линолеума насухо:
|
|
|
|
|
|
|
|
|
|
11-01-036-8
|
из готовых ковров на комнату
|
100 м2
|
283,92
|
263,40
|
20,52
|
3,87
|
-
|
23,73
|
|
|
(101-9876)
|
Линолеум на теплозвукоизолирующей подоснове
|
м2
|
|
|
|
|
100,50
|
|
|
|
11-01-036-9
|
со свариванием полотнищ в стыках
|
100 м2
|
373,78
|
348,65
|
25,13
|
3,87
|
-
|
31,41
|
|
|
(101-9459)
|
Лента полимерная
|
100 м
|
|
|
|
|
0,68
|
|
|
|
(101-9876)
|
Линолеум на теплозвукоизолирующей подоснове
|
м2
|
|
|
|
|
102
|
|
|
Таблица ЭСН 11-01-037 Устройство покрытий из релина и ковровых покрытийСостав работ: 01.
Частичное подмазывание шпатлевкой неровностей, трещин, выбоин (нормы 1 - 4).
02. Нанесение клея «Бустилат» (нормы 1, 2) или мастики КН-2 (нормы 3 - 5) на
подготовленное основание. 03. Раскрой полотнищ релина (нормы 1 - 5) или
коврового покрытия (нормы 6 - 9). 04. Укладка и приклеивание полотнищ (нормы 1
- 5, 11, 12). 05. Укладка полотнищ насухо (нормы 6 - 10). 06. Проклеивание стыков
покрытий клеем «Бустилат» (нормы 6, 7) или мастикой КН-2 (нормы
8, 9). Измеритель: 100 м2
покрытия Устройство покрытий на клее
«Бустилат» в жилых и общественных зданиях: 11-01-037-1 из релина
без рисунка 11-01-037-2 из релина
с рисунком Устройство покрытий на
мастике КН-2 в жилых и общественных зданиях: 11-01-037-3 из релина
без рисунка 11-01-037-4 из релина
с рисунком 11-01-037-5 Устройство
покрытий из релина без рисунка в промышленных зданиях Устройство ковровых покрытий
без рисунка насухо с проклеиванием на стыках: 11-01-037-6 клеем
«Бустилат» 11-01-037-7 мастикой
КН-2 Устройство ковровых покрытий
с рисунком насухо с проклеиванием на стыках: 11-01-037-8 клеем
«Бустилат» 11-01-037-9 мастикой
КН-2 Устройство ковровых покрытий
из готовых ковров на комнату: 11-01-037-10 насухо 11-01-037-11 на
клее «Бустилат» 11-01-037-12 на мастике КН-2
|
Шифр ресурса
|
Наименование элемента затрат
|
Ед. измер.
|
11-01-037-1
|
11-01-037-2
|
11-01-037-3
|
11-01-037-4
|
11-01-037-5
|
|
1
|
Затраты труда рабочих-строителей
|
чел.-ч.
|
45,57
|
47,67
|
44,82
|
46,93
|
42,72
|
|
1.1
|
Средний разряд работы
|
|
3,5
|
3,5
|
3,5
|
3,5
|
3,5
|
|
2
|
Затраты труда машинистов
|
чел.-ч.
|
0,47
|
0,47
|
0,44
|
0,44
|
0,44
|
|
3
|
МАШИНЫ И МЕХАНИЗМЫ
|
|
|
|
|
|
|
|
031121
|
Подъемники мачтовые строительные 0,5 т
|
маш.-ч
|
0,09
|
0,09
|
0,08
|
0,08
|
0,08
|
|
400001
|
Автомобили бортовые грузоподъемностью до 5 т
|
маш.-ч
|
0,38
|
0,38
|
0,36
|
0,36
|
0,36
|
|
4
|
МАТЕРИАЛЫ
|
|
|
|
|
|
|
|
(101-9878)
|
Линолеум резиновый на
теплозвукоизолирующей подоснове (релин)
|
м2
|
104
|
106
|
-
|
-
|
-
|
|
(101-9879)
|
Линолеум резиновый без
подосновы (релин)
|
м2
|
-
|
-
|
104
|
106
|
102
|
|
101-1743
|
Клей «Бустилат»
|
т
|
0,065
|
0,065
|
-
|
-
|
-
|
|
101-0609
|
Мастика клеящая каучуковая КН-2
|
кг
|
-
|
-
|
52
|
52
|
52
|
|
113-9060
|
Полимерцементная шпатлевка
|
кг
|
1,9
|
1,9
|
1,9
|
1,9
|
-
|
|
101-1757
|
Ветошь
|
кг
|
0,5
|
0,5
|
0,5
|
0,5
|
0,05
|
Продолжение таблица
|
Шифр ресурса
|
Наименование элемента затрат
|
Ед. измер.
|
11-01-037-6
|
11-01-037-7
|
11-01-037-3
|
11-01-037-9
|
11-01-037-10
|
|
1
|
Затраты труда рабочих-строителей
|
чел.-ч.
|
46,4
|
47,27
|
46,4
|
47,27
|
23,79
|
|
1.1
|
Средний разряд работы
|
|
3,8
|
3,8
|
3,8
|
3,8
|
3,8
|
|
2
|
Затраты труда машинистов
|
чел.-ч.
|
0,39
|
0,39
|
0,39
|
0,39
|
0,39
|
|
3
|
МАШИНЫ И МЕХАНИЗМЫ
|
|
|
|
|
|
|
|
031121
|
Подъемники мачтовые строительные 0,5 т
|
маш.-ч
|
0,07
|
0,07
|
0,07
|
0,07
|
0,07
|
|
400001
|
Автомобили бортовые грузоподъемностью до 5 т
|
маш.-ч
|
0,32
|
0,32
|
0,32
|
0,32
|
0,32
|
|
4
|
МАТЕРИАЛЫ
|
|
|
|
|
|
|
|
(101-9884)
|
Ковровые покрытия
|
м2
|
104
|
106
|
104
|
106
|
100,5
|
|
101-1743
|
Клей «Бустилат»
|
т
|
0,0045
|
0,0045
|
-
|
-
|
-
|
|
101-0609
|
Мастика клеящая каучуковая КН-2
|
кг
|
-
|
-
|
4,5
|
4,5
|
-
|
|
101-1757
|
Ветошь
|
кг
|
0,5
|
0,5
|
0.5
|
0,5
|
-
|
Продолжение таблицы
|
Шифр ресурса
|
Наименование элемента затрат
|
Ед. измер.
|
11-01-037-11
|
11-01-037-12
|
|
1
|
Затраты труда рабочих-строителей
|
чел.-ч.
|
52,73
|
52,73
|
|
1.1
|
Средний разряд работы
|
|
3,8
|
3,8
|
|
2
|
Затраты труда машинистов
|
чел.-ч.
|
0,39
|
0,39
|
|
3
|
МАШИНЫ И МЕХАНИЗМЫ
|
|
|
|
|
031121
|
Подъемники мачтовые строительные 0,5 т
|
маш.-ч
|
0,07
|
0,07
|
|
400001
|
Автомобили бортовые грузоподъемностью до 5 т
|
маш.-ч
|
0,32
|
0,32
|
|
4
|
МАТЕРИАЛЫ
|
|
|
|
|
(101-9884)
|
Ковровые покрытия
|
м2
|
100,5
|
100,5
|
|
101-1743
|
Клей «Бустилат»
|
т
|
0,065
|
-
|
|
101-0609
|
Мастака клеящая каучуковая КН-2
|
кг
|
-
|
52
|
|
101-1757
|
Ветошь
|
кг
|
0,5
|
0,5
|
Единичные расценки В сметных ценах на 01.01.2000
г.
|
№№ расценок
|
Наименование и характеристика строительных
работ и конструкций
|
Ед. измер.
|
Прямые затраты, руб.
|
В том числе, руб.
|
Затраты труда рабочих строителей чел.-ч
|
|
Оплата труда рабочих
|
Эксплуатация машин
|
Материалы
|
|
(Коды неучтенных
материалов)
|
Наименование и характеристика неучтенных
расценками материалов
|
Всего
|
В т.ч. Оплата труда
|
Расход неучтенных материалов
|
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
|
Табл. 11-01-037 Устройство
покрытий из релина и ковровых покрытий
|
|
100 м2 покрытия
|
|
|
Устройство покрытий на клее
«Бустилат» в жилых и общественных зданиях:
|
|
|
|
|
|
|
|
|
11-01-037-1
|
из релина без рисунка
|
100 м2
|
1312,59
|
505,83
|
28,43
|
5,54
|
778,33
|
45,57
|
|
(101-9878)
|
Линолеум резиновый на теплозвукоизолирующей подоснове (релин)
|
м2
|
|
|
|
|
104
|
|
|
11-01-037-2
|
из релина с рисунком
|
100 м2
|
1335,90
|
529,14
|
28,43
|
5,54
|
778,33
|
47,67
|
|
(101-9878)
|
Линолеум резиновый на теплозвукоизолирующей подоснове (релин)
|
м2
|
|
|
|
|
106
|
|
|
|
Устройство покрытий на мастике
КН-2 в жилых и общественных зданиях:
|
|
|
|
|
|
|
|
|
11-01-037-3
|
из релина без рисунка
|
100 м2
|
2265,92
|
497,50
|
26,79
|
5,18
|
1741,63
|
44,82
|
|
(101-9879)
|
Линолеум резиновый без подосновы релин)
|
м2
|
|
|
|
|
104
|
|
|
11-01-037-4
|
из релина с рисунком
|
100 м2
|
2289,34
|
520,92
|
26,79
|
5,18
|
1741,63
|
46,93
|
|
(101-9879)
|
Линолеум резиновый без подосновы (релин)
|
м2
|
|
|
|
|
106
|
|
|
11-01-037-5
|
Устройство покрытий из ретина без рисунка в промышленных зданиях
|
100 м2
|
2160,33
|
474,19
|
26,79
|
5,18
|
1659,35
|
42,72
|
|
(101-9879)
|
Линолеум резиновый без подосновы (релин)
|
м2
|
|
|
|
|
102
|
|
|
|
Устройство ковровых покрытий
без рисунка насухо с проклеиванием на стыках:
|
|
|
|
|
|
|
|
|
11-01-037-6
|
клеем «Бустилат»
|
100 м2
|
611,04
|
533,60
|
23,79
|
4,59
|
53,65
|
46,40
|
|
(101-9884)
|
Ковровые покрытия
|
м2
|
|
|
|
|
104
|
|
|
11-01-037-7
|
мастикой КН-2
|
100 м2
|
621,05
|
543,61
|
23,79
|
4,59
|
53,65
|
47,27
|
|
(101-9884)
|
Ковровые покрытия
|
м2
|
|
|
|
|
106
|
|
|
|
Устройство ковровых покрытий с
рисунком насухо с приклеиванием на стыках:
|
|
|
|
|
|
|
|
|
11-01-037-8
|
клеем «Бустилат»
|
100 м2
|
706,44
|
533,60
|
23,79
|
4,59
|
149,05
|
46,40
|
|
(101-9884)
|
Ковровые покрытия
|
м2
|
|
|
|
|
104
|
|
|
11-01-037-9
|
мастикой КН-2
|
100 м2
|
716,45
|
543,61
|
23,79
|
4,59
|
149,05
|
47,27
|
|
(101-9884)
|
Ковровые покрытия
|
м2
|
|
|
|
|
106
|
|
|
|
Устройство ковровых покрытий
из готовых ковров на комнату:
|
|
|
|
|
|
|
|
|
11-01-037-10
|
насухо
|
100 м2
|
297,37
|
273,58
|
23,79
|
4,59
|
-
|
23,79
|
|
(101-9884)
|
Ковровые покрытия
|
м2
|
|
|
|
|
100,50
|
|
|
11-01-037-11
|
на клее «Бустилат»
|
100 м2
|
1331,18
|
606,39
|
23,79
|
4,59
|
701,00
|
52,73
|
|
(101-9884)
|
Ковровые покрытия
|
м2
|
|
|
|
|
100,50
|
|
|
11-01-037-12
|
на мастике КН-2
|
100 м2
|
2294,48
|
606,39
|
23,79
|
4,59
|
1664,30
|
52,73
|
|
(101-9884)
|
Ковровые покрытия
|
м2
|
|
|
|
|
100,50
|
|

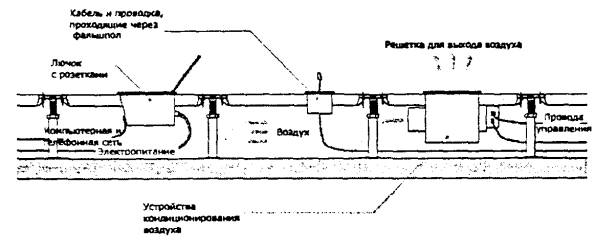

УСТРОЙСТВО ФАЛЬШПОЛОВ СЪЕМНЫХ
МОДУЛЕМ 500´500 мм Техническая часть Полы унифицированные съемные 1.
Назначение и область применения полов 1.1.
Полы унифицированные съемные (ПУС) предназначены для машинных залов ЭВМ, АСУ и
других помещений с аналогичным оборудованием, в которых требуется подпольное
пространство для размещения скрытых инженерных коммуникаций, обеспечивающих
нормальный режим работы оборудования. 1.2.
Полы могут быть применены в помещениях специальных сооружений, а также в
помещениях одноэтажных и многоэтажных зданий. 2.
Номенклатура и конструкции полов ПУС 2.1.
ПУС 5-2,5/3 ПУС 5-3,5/4 ПУС 5-4,5/5 ПУС 5-5,5/6 ПУС 5-6,5/7 ПУС 5-7,5/8 ПУС 5-8,5/9 ПУС 5-9,5/10 где: ПУС - полы
унифицированные съемные; 5
- размер плиты в дм (500´500
мм); 2,5/3,
3,5/4, 4,5/5 и т.д. - высоты чистого пола в дм (250 ÷
300 мм, 350 ÷ 400 мм, 450 ÷ 500 мм и т.д.). Регулировка по высоте для
всех марок полов ПУС в пределах ± 25 мм. 2.2.
Конструкция съемных унифицированных полов состоит из: - плит стальных,
штампованно-сварных размером 500´500 мм (Рис 1); ПЛИТА
рис. 1 - ригелей, выполненных со
специальной выштамповкой и отверстиями под головки болтов для крепления
оборудования и соединения между собой в различных монтажных схемах, а также
обеспечивающих жесткую фиксацию опорных стоек в верхнем поясе (Рис. 2); РИГЕЛЬ
рис. 2 - стоек опорных (высотой 250
÷ 1000 мм с регулировкой по высоте в пределах ± 25 мм), оголовок которых
имеет ряд отверстий для соединений с ригелями, что обеспечивает перемещение
опорной стойки по пролету ригеля, а также имеет ряд выштамповок, фиксирующих
ригель от смещения. В центре оголовка имеется нарезное отверстие под болт для
крепления оборудования (Рис. 3). СТОЙКА ОПОРНАЯ
рис. 3 2.3.
Установку и съем плит проводят с помощью съемника. Максимальное усилие при
установке и съеме плит не превышает 8 - 10 кгс. 3.
Технические характеристики полов ПУС5 3.1.
Постоянные нагрузки не должны превышать: - равномерно-распределенная
- 1200 кгс/м2; - сосредоточенная в любой
точке плиты на площади 25 см2 - 250 кгс; - ударная нагрузка - 25 кгс.
м - максимальный прогиб - 1,25
мм. 3.2.
Покрытие - линолеум (антистатический и др.) или ворсанит. 4. Монтаж 4.1.
Поверхность черного пола очистить от мусора и пыли. 4.2.
Уложить сетку электромагнитной защиты (в
отдельных случаях, определенных в проекте). 4.3.
Уложить по уровню стяжку бег тонную марки М-100 толщиной 20 мм, с затиркой
поверхности и последующей окраской грунтом в один слой и эмалью в 3 слоя. 4.4.
Установить с помощью нивелира маяки по периметру помещения и около колонн. 4.5.
Для помещений без колонн натянуть пересекающиеся под углом 90°
две проволоки (базисы) на расстоянии 80 мм от чистой поверхности двух
сходящихся стен помещений, расположив их на уровне 100 мм выше плит съемного
пола. 4.6.
Для помещений с колоннами натянуть пересекающиеся под углом 90°
две проволоки (базисы) над одной из опор съемного пола, прилегающих к колоннам. 4.7.
Выставить два взаимно перпендикулярных ряда стоек вдоль базисов и раскрепить их
диагоналями с помощью болтовых соединений (См. рис. 4 и рис. 5).
рис. 4
рис. 5 Продолжать наращивать
площадь пола вдоль двух указанных направлений, проверяя по маякам
горизонтальность с помощью двухметрового уровня с одновременной укладкой пола в
шахматном порядке. 4.8.
Выровнять окончательную горизонтальность уложенных плит повторной проверкой 2-х
метровым уровнем, используя оставленные проемы для доступа к винтовой части
соединения. 4.9.
Закрыть плитами оставленные на время монтажа проемы. 4.10.
Закрепить доборные участки пола и плинтусы. 4.11.
Для крепления оборудования разобрать необходимые участки пола и смонтировать
дополнительную конструкцию, в зависимости от возможного варианта установки. 4.12.
Для прокладки технологических и инженерных коммуникаций не допускается
одновременная разборка ригелей в двух смежных пролетах одного направления. 1.
Общие указания 1.12.
Нормами табл. 01-044 учтен комплекс
работ по устройству полов унифицированных съемных, включая затраты на
устройство бетонной выравнивающей стяжки с последующей огрунтовкой и окраской. Нормы разработаны исходя из
размера плиты на основе модуля 500´500 мм. В качестве покрытия
плиты используются различные линолеумы или ворсанит. В случаях, когда проектом
предусмотрена укладка сетки электромагнитной защиты (под стяжку), затраты на
данную работу учитывать дополнительно. Нормами табл. 01-044 предусмотрено устройство унифицированных
съемных полов высотой 250 - 1000 мм с регулировкой по высоте в пределах ± 25
мм. Характеристика съемных полов приведена в таблице 1.1 настоящей технической части. Таблица
1.1
|
Маска пола
|
Высота пола, мм
|
|
минимальная
|
максимальная
|
|
ПУС 5-2,5/3
|
250
|
300
|
|
ПУС 5-3,5/4
|
350
|
400
|
|
ПУС 5-4,5/5
|
450
|
500
|
|
ПУС 5-5,5/6
|
550
|
600
|
|
ПУС 5-6,5/7
|
650
|
700
|
|
ПУС 5-7,5/8
|
750
|
800
|
|
ПУС 5-8,5/9
|
850
|
900
|
|
ПУС 5-9,5/10
|
950
|
1000
|
Таблица ЭСН 11-01-044 Устройство фальшполов съемных модулем 500´500
ммСостав работ: 01.
Устройство бетонной выравнивающей стяжки толщиной 20 мм с последующей
огрунтовкой в один слой и окраской в три слоя. 02. Натяжка направляющих
проволок (базисов). 03. Расстановка вдоль базисов опорных стоек с раскреплением
их ригелями с помощью болтовых соединений. 04. Укладка плит пола. 05. Проверка
горизонтальности уложенных плит. Измеритель: 100 м2
покрытия Устройство фальшполов
съемных модулем 500´500 мм типа: 11-01-044-1 ПУС 5-2,5/3 11-01-044-2 ПУС 5-3,5/4 11-01-044-3 ПУС 5-4,5/6 11-01-044-4 ПУС 5-5,5/6 11-01-044-5 ПУС 5-6,5/7 11-01-044-6 ПУС 5-7,5/8 11-01-044-7 ПУС 5-8,5/9 11-01-044-8 ПУС 5-9,5/10
|
Шифр ресурса
|
Наименование элемента затрат
|
Ед. измер.
|
11-01-044-1
|
11-01-044-2
|
11-01-044-3
|
11-01-044-4
|
|
1
|
Затраты труда рабочих-строителей
|
чел.-ч.
|
138,78
|
140,74
|
145,43
|
148,55
|
|
1.1
|
Средний разряд работы
|
|
3
|
3
|
3
|
3
|
|
2
|
Затраты труда машинистов
|
чел.-ч.
|
4,91
|
5
|
5,08
|
5,16
|
|
3
|
МАШИНЫ И МЕХАНИЗМЫ
|
|
|
|
|
|
|
111301
|
Вибраторы поверхностные
|
маш.-ч
|
4,7
|
4,7
|
4,7
|
4,7
|
|
031121
|
Подъемники мачтовые строительные 0,5 т
|
маш.-ч
|
2,84
|
2,88
|
2,92
|
2,95
|
|
400001
|
Автомобили бортовые грузоподъемностью до 5 т
|
маш.-ч
|
2,07
|
2,12
|
2,16
|
2,21
|
|
4
|
МАТЕРИАЛЫ
|
|
|
|
|
|
|
(201-9214)
|
Стойки фальшполов
металлические опорные
|
шт.
|
403
|
403
|
403
|
403
|
|
(201-9264)
|
Ригели фальшполов металлические
|
шт.
|
845
|
845
|
845
|
845
|
|
(201-9602)
|
Панели пола типа ПУС
|
м2
|
102
|
102
|
102
|
102
|
|
101-1714
|
Болты строительные с гайками и шайбами
|
т
|
0,049
|
0,049
|
0,049
|
0,049
|
|
101-1682
|
Шнур полиамидный крученый, диаметром 2 мм
|
т
|
0,00002
|
0,00002
|
0,00002
|
0,00002
|
|
401-0003
|
Бетон тяжелый, класс В 7,5 (М100)
|
м3
|
2,04
|
2,04
|
2,04
|
2,04
|
|
411-0001
|
Вода
|
м3
|
3,5
|
3,5
|
3,5
|
3,5
|
|
113-0021
|
Грунтовка ГФ-021 красно-коричневая
|
т
|
0,023
|
0,023
|
0,023
|
0,023
|
|
113-0245
|
Эмаль ПФ-133 темно-серая
|
т
|
0,027
|
0,027
|
0,027
|
0,027
|
Продолжение таблицы
|
Шифр ресурса
|
Наименование элемента затрат
|
Ед. измер.
|
11-01-044-5
|
11-01-044-6
|
11-01-044-7
|
11-01-044-8
|
|
1
|
Затраты труда рабочих-строителей
|
чел.-ч.
|
151,84
|
155,09
|
158,34
|
161,63
|
|
1.1
|
Средний разряд работы
|
|
3
|
3
|
3
|
3
|
|
2
|
Затраты труда машинистов
|
чел.-ч.
|
5,24
|
5,32
|
5,4
|
5,48
|
|
3
|
МАШИНЫ И МЕХАНИЗМЫ
|
|
|
|
|
|
|
111301
|
Вибраторы поверхностные
|
маш.-ч
|
4,7
|
4,7
|
4,7
|
4,7
|
|
031121
|
Подъемники мачтовые строительные 0,5 т
|
маш.-ч
|
2,99
|
3,02
|
3,06
|
3,09
|
|
400001
|
Автомобили бортовые грузоподъемностью до 5 т
|
маш.-ч
|
2,25
|
2,3
|
2,34
|
2,39
|
|
4
|
МАТЕРИАЛЫ
|
|
|
|
|
|
|
(201-9214)
|
Стойки фальшполов
металлические опорные
|
шт.
|
403
|
403
|
403
|
403
|
|
(201-9264)
|
Ригели фальшполов
металлические
|
шт.
|
845
|
845
|
845
|
845
|
|
(201-9602)
|
Панели пола типа ПУС
|
м2
|
102
|
102
|
102
|
102
|
|
101-1714
|
Болты строительные с гайками и шайбами
|
т
|
0,049
|
0,049
|
0,049
|
0,049
|
|
101-1682
|
Шнур полиамидный крученый, диаметром 2 мм
|
т
|
0,00002
|
0,00002
|
0,00002
|
0,00002
|
|
401-0003
|
Бетон тяжелый, класс В 7,5 (М100)
|
м3
|
2,04
|
2,04
|
2,04
|
2,04
|
|
411-0001
|
Вода
|
м3
|
3,5
|
3,5
|
3,5
|
3,5
|
|
113-0021
|
Грунтовка ГФ-021 красно-коричневая
|
т
|
0,023
|
0,023
|
0,023
|
0,023
|
|
113-0245
|
Эмаль ПФ-133 темно-серая
|
т
|
0,027
|
0,027
|
0,027
|
0,027
|
Единичные расценки В сметных ценах на 01.01.2000
г.
|
№№ расценок
|
Наименование и характеристика строительных
работ и конструкций
|
Ед. измер.
|
Прямые затраты, руб.
|
В том числе, руб.
|
Затраты труда рабочих строителей чел.-ч
|
|
|
Оплата труда рабочих
|
Эксплуатация машин
|
Материалы
|
|
|
Всего
|
В т.ч. оплата
труда
|
Расход неучтенных материалов
|
|
|
(Коды неучтенных
материалов)
|
Наименование и характеристика неучтенных
расценками материалов
|
|
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
|
|
Табл. 11-01-044 Устройство
фальшполов съемных модулем 500´500 мм
|
|
|
100 м2 покрытия
|
|
|
|
Устройство фальшполов съемных
модулей 500´500 мм типа:
|
|
|
|
|
|
|
|
|
|
11-01-044-1
|
ПУС 5-2,5/3
|
100 м2
|
4761,84
|
1447,48
|
218,84
|
60,78
|
3095,52
|
138,78
|
|
|
(201-9214)
|
Стойки фальшполов металлические опорные
|
шт.
|
|
|
|
|
403
|
|
|
|
(201-9264)
|
Ригели фальшполов металлические
|
шт.
|
|
|
|
|
845
|
|
|
|
(201-9602)
|
Панели пола типа ПУС
|
м2
|
|
|
|
|
102
|
|
|
|
11-01-044-2
|
ПУС 5-3,5/4
|
100 м2
|
4786,76
|
1467,92
|
223,32
|
61,88
|
3095,52
|
140,74
|
|
|
(201-9214)
|
Стойки фальшполов металлические опорные
|
шт.
|
|
|
|
|
403
|
|
|
|
(201-9264)
|
Ригели фальшполов металлические
|
шт.
|
|
|
|
|
845
|
|
|
|
(201-9602)
|
Панели пола типа ПУС
|
м2
|
|
|
|
|
102
|
|
|
|
11-01-044-3
|
ПУС 5-4,5/6
|
100 м2
|
4839,47
|
1516,83
|
227,12
|
62,86
|
3095,52
|
145,43
|
|
|
(201-9214)
|
Стойки фальшполов металлические опорные
|
шт.
|
|
|
|
|
403
|
|
|
|
(201-9264)
|
Ригели фальшполов металлические
|
шт.
|
|
|
|
|
845
|
|
|
|
(201-9602)
|
Панели пола типа ПУС
|
м2
|
|
|
|
|
102
|
|
|
|
11-01-044-4
|
ПУС 5-5,5/6
|
100 м2
|
4876,24
|
1549,38
|
231,34
|
63,82
|
3095,52
|
148,55
|
|
|
(201-9214)
|
Стойки фальшполов металлические опорные
|
шт.
|
|
|
|
|
403
|
|
|
|
(201-9264)
|
Ригели фальшполов металлические
|
шт.
|
|
|
|
|
845
|
|
|
|
(201-9602)
|
Панели пола типа ПУС
|
м2
|
|
|
|
|
102
|
|
|
|
11-01-044-5
|
ПУС 5-6,5/7
|
100 м2
|
4914,35
|
1583,69
|
235,14
|
64,80
|
3095,52
|
151,84
|
|
|
(201-9214)
|
Стойки фальшполов металлические опорные
|
шт.
|
|
|
|
|
403
|
|
|
|
(201-9264)
|
Ригели фальшполов металлические
|
шт.
|
|
|
|
|
845
|
|
|
|
(201-9602)
|
Панели пола типа ПУС
|
м2
|
|
|
|
|
102
|
|
|
|
11-01-044-6
|
ПУС 5-7,5/8
|
100 м2
|
4952,47
|
1617,59
|
239,36
|
65,77
|
3095,52
|
155,09
|
|
|
(201-9214)
|
Стойки фальшполов металлические опорные
|
шт.
|
|
|
|
|
403
|
|
|
|
(201-9264)
|
Ригели фальшполов металлические
|
шт.
|
|
|
|
|
845
|
|
|
|
(201-9602)
|
Панели пола типа ПУС
|
м2
|
|
|
|
|
102
|
|
|
|
11-01-044-7
|
ПУС 5-8,5/9
|
100 м2
|
4990,17
|
1651,49
|
243,16
|
66,75
|
3095,52
|
158,34
|
|
|
(201-9214)
|
Стойки фальшполов металлические опорные
|
шт.
|
|
|
|
|
403
|
|
|
|
(201-9264)
|
Ригели фальшполов металлические
|
шт.
|
|
|
|
|
845
|
|
|
|
(201-9602)
|
Панели пола типа ПУС
|
м2
|
|
|
|
|
102
|
|
|
|
11-01-044-8
|
ПУС 5-9,5/10
|
100 м2
|
5028,70
|
1685,80
|
247,38
|
67,72
|
3095,52
|
161,63
|
|
|
(201-9214)
|
Стойки фальшполов металлические опорные
|
шт.
|
|
|
|
|
403
|
|
|
|
(201-9264)
|
Ригели фальшполов металлические
|
шт.
|
|
|
|
|
845
|
|
|
|
(201-9602)
|
Панели пола типа ПУС
|
м2
|
|
|
|
|
102
|
|
|
УСТРОЙСТВО ФАЛЬШПОЛОВ СЪЕМНЫХ
МОДУЛЕМ 600´600 мм Системы фальшполов 1.
Назначение и область применения Система фальшпола фактически
представляет собой «приподнятый» пол, установленный над основным полом (обычно
над бетонным полом здания) (см. рис. 1).
Рис. 1 Конструкция фальшпола
включает в себя панели размером 60´60 см из различных
материалов: ДСП, гипс, сталь, обеспечивающих прочную, бесшумную и удобную в
эксплуатации структуру пола. Эти панели устанавливаются на регулируемые по
высоте стойки. Система фальшпола (панели
пола и стойки) создает свободное пространство между бетонными плитами пола и
нижней стороной фальшпола. Это пространство может использоваться для
экономичной прокладки любых коммуникаций в здании. Коммуникации включают в себя
электрические кабели, кабели компьютерных и телефонных сетей, системы
климат-контроля и кондиционирования воздуха, автоматические системы обнаружения
и тушения пожаров, системы безопасности, и многие другие системы (см. рис. 2).
Рис. 2 Конструкция панелей фальшпола
позволяет снимать их со стоек, благодаря чему доступ к коммуникациям,
расположенным под фальшполом, не представляет никаких трудностей. Помещения, в которых следует
рассмотреть возможность использования фальшполов: i Офисные помещения i Аудитории i Конференц-залы i Тренажерные залы i Офисы руководителей i Компьютерные комнаты i Телекоммуникационные i Аппаратные i Серверные i Лаборатории i Коридоры i Кафетерии i Комнаты отдыха i Ванные комнаты/туалеты iСклады i Вестибюли i Типографии Использование фальшполов
обеспечивает гибкость и эффективность решений в различных секторах бизнеса в
новых и реконструированных зданиях. 2.
Параметры и конструкция фальшполов Основание фальшпола в
комбинации со стрингерами составляют стойки различной высоты, вида и прочности. Существует 2 вида стоек: М-стойки стандартной конструкции.
Используется со стрингерами типа RL. Н-стойки усиленной конструкции.
Используется со стрингерами типа RO и RM. Поверхности стоек
хромированы для предотвращения коррозии. 2.1.
Параметры стоек:
1 - вид стоек типа М0, Н0 2 - вид стоек типа М1, Н1 3 - вид стоек типа М2, М3, Н2 4 - вид стоек типа
М4, М5, Н3, Н4, Н5
|
Вид стойки
|
Высота стойки, мм
|
Диапазон изменения высоты, мм
|
Макс. нагрузка не по оси, Н
|
Макс. нагрузка по оси, Н
|
|
М0
|
37 - 75
|
± 19
|
> 12000
|
> 30000
|
|
Н0
|
37 - 75
|
± 19
|
> 15000
|
|
М1
|
28 - 80
|
± 19
|
> 13900
|
> 30000
|
|
Н1
|
28 - 80
|
± 19
|
> 15000
|
|
М2
|
70 - 500
|
± 30
|
> 12000
|
> 30000
|
|
Н2
|
70 - 450
|
± 30
|
> 15000
|
|
М3
|
70 - 800
|
± 30
|
> 12000
|
> 30000
|
|
Н3
|
450 - 800
|
± 30
|
> 12500
|
|
М4
|
450 - 1600
|
± 30
|
> 11700
|
> 25000
|
|
Н4
|
450 - 800
|
± 30
|
> 11700
|
|
M5
|
1600 - 2000
|
± 30
|
> 11500
|
> 25000
|
|
Н5
|
800 - 1450
|
± 30
|
> 11500
|
2.2. Конструкция
стойки: 1.
Накладка на стойку 2.
Верхняя часть стойки 3.
Основа стойки
2.3.
Накладка на стойку: - В зависимости от типа
стоек применяются накладки толщиной 4 мм, 4,9 мм, 5,9 мм или 6,75 мм с двумя
или четырьмя ограничителями. - Накладки изготовлены из
полиэтилена или полиамида с высокой проводимостью без ПВХ. Со стороны панели
накладка имеет нескользкую поверхность. Панель фиксируется с диском стойки и не
может с него упасть в процессе эксплуатации. 2.4.
Верхняя часть стойки: Для стоек типа М0 - М3 размер
площадки составляет 90´90´2,5 мм. Для стоек типа Н0 - Н5,
М4 - М5 размер площадки составляет 90´90´3,0 мм 2.5.
Основание стойки: Для стоек типа М0 - М2 и
Н0 - Н1 размер основания стойки составляет 75´75´1,5 мм. Для стоек типа М3 - М5 и
Н2 - Н5 размер основания стойки составляет 90´90´2,5 мм. У стоек типа М0 – М3, Н0
- Н2 стержень с резьбой М16, у стоек типа М4 - М5, Н3 - Н5 стержень
с резьбой М20. 2.6.
Стрингеры (растровые рейки): Для обеспечения неподвижности
фальшпола может быть использована конструкция с применением стрингеров. Эта
конструкция обеспечивает также непроницаемость между элементами фальшпола. Стрингеры используются при
повышенных нагрузках и для большей устойчивости конструкции. Стрингеры крепятся с помощью
саморезов или винтов и могут быть дополнены неопреновыми сальниками. Стрингеры рекомендуется
использовать при фальшполе высотой от 500 мм и выше. Стрингеры типа RO используются
для усиления системы в горизонтальном направлении. Стрингеры типа RL используются
для усиления системы в горизонтальном и вертикальном направлениях. Возможная
нагрузка на систему до 500Н. Стрингеры
типа RM используются для усиления
системы в горизонтальном и вертикальном направлениях. Возможная нагрузка на систему
до 2000Н.
|
|
RO
|
RL
|
RM
|
|
|
|
|
|
Размер, им
|
7,5´26´7,5´0,6
|
35´26´35´1
|
54´26´54´1
|
|
Длина, мм
|
536,0
|
539,0
|
539,0
|
|
Толщина, мм
|
0,6
|
1,00
|
1,00
|
|
Сосредоточенная нагрузка
|
Поперечная устойчивость
|
500 Н
|
1500 - 2000Н
в зависимости от
типа панели
|
3.
Монтаж 3.1.
Перед расстановкой стоек необходимо тщательно исследовать уровни бетонного
пола. При этом следует принять во внимание, что уровни бетонного пола могут изменяться
в более широких пределах, чем высота стоек фальшпола. 3.2.
После очистки бетонного пола от пыли, рекомендуется обработать его
пылесвязывающими средствами, например, полиуретановой или эпоксидной краской. Эта
обработка особенно важна в том случае, если пространство между бетонным полом и
панелями фальшпола будет использоваться в качестве воздуховода
(воздухораспределительного пленума). 3.3.
Прежде всего, необходимо с помощью жесткой измерительной ленты провести две
перпендикулярные прямые внутри помещения. Проверить перпендикулярность прямых
можно, используя теорему Пифагора: сумма квадратов двух катетов прямоугольного
треугольника равна квадрату гипотенузы (см. рис. 3). 3.4.
После этого, начиная с точки 0 (рис. 3),
необходимо расставить стойки в соответствии с размерами модуля фальшпола 600´600
мм. Если по периметру фальшпола необходимо установить обрезанные панели разной
ширины, например, 50 и 20 см, то следует руководствоваться следующим правилом:
избегайте установки обрезанных панелей, имеющих очень небольшие размеры, по
периметру помещения (см. рис. 4).
Рис. 3
Рис.
4
Рис. 5 3.5.
После размещения опорной структуры фальшпола (стоек и стрингеров (если
необходимы)) высоту стоек необходимо отрегулировать с помощью строительного
теодолита (лазерного или оптического). 3.6.
Затем приступают к установке панелей во внутреннем пространстве, ограниченном
двумя перпендикулярными линиями. Панели необходимо раскладывать в форме буквы Т
(см. рис. 5). 3.7.
После этого необходимо проверить, не отклонилась ли вся конструкция от
прямоугольной формы (рис. 5). 3.8.
Последовательно в двух направлениях, начиная с панелей, уложенных в форме буквы Т, продолжаем
размещать остальные панели (рис. 5). 3.9.
Последними укладывают панели по периметру (после соответствующей обрезки). Если
стрингеры не используются в конструкции, то стойки следует закрепить с помощью
клея. В этом случае стойки и размещаемые на них панели необходимо выравнивать
непосредственно перед приклеиванием каждой стойки. Перемещаться по поверхности
фальшпола разрешается только через 48 часов после полного выполнения монтажа
фальшпола. Это время необходимо для полного затвердевания клея. После монтажа
верхнюю поверхность фальшпола необходимо закрыть картонными листами или
полиэтиленовой пленкой для предотвращения повреждения панелей при проведении
отделочных или других работ внутри помещения. Техническая часть 1. Общие указания 1.13.
Нормы табл. 01-045 предусматривают
затраты на устройство фальшпола на основе модуля 600´600
мм высотой 37 - 2000 мм. Конструкция фальшпола может включать в себя панели из
различных материалов (ДСП, гипс, сталь). Регулировка стоек фальшпола
по высоте осуществляется в следующих пределах: i для стоек высотой 37 - 80 мм ± 19 мм; i для стоек высотой 80 - 2000 мм ± 30 мм. Нормами табл. 01-045 учтены затраты на подготовку поверхности
«черного пола» - огрунтовку и окраску. 1.14.
В таблицах 01-044 и 01-045 расходы ресурсов приведены по усредненным
величинам применительно к помещениям площадью 50 - 300 м2.
Количество конструктивных элементов фальшполов (панели, стрингеры (ригели),
стойки) может уточняться по проектным данным конкретных помещений. Таблица ЭСН 11-01-045 Устройство фальшполов съемных модулем 600´600
ммСостав работ: 01.
Огрунтовка и окраска поверхности «чернового» пола. 02. Натяжка направляющих
проволок (базисов). 03. Расстановка стоек в соответствии с размером модуля
фальшпола 600´600
мм и регулировкой на необходимую высоту. 04. Приклеивание основания стоек к
поверхности «чернового» пола. 05. Крепление стрингеров (нормы 5 - 9). 06.
Дополнительное крепление стоек дюбелями к поверхности «чернового» пола (нормы 5
- 9). 07. Укладка панелей фальшпола. Измеритель:
100 м2 покрытия Устройство фальшполов
съемных модулем 600´600 мм высотой 37 - 80 мм: 11-01-045-1 со стойками
стандартной конструкции 11-01-045-2 со стойками
усиленной конструкции Устройство
фальшполов съемных модулем 600´600 мм высотой 80 - 450 мм: 11-01-045-3 со стойками
стандартной конструкции 11-01-045-4 со стойками
усиленной конструкции Устройство
фальшполов съемных модулем 600´600 мм высотой 450 - 800 мм: 11-01-045-5 со стойками
стандартной конструкции и стрингерами 11-01-045-6 со стойками
усиленной конструкции и стрингерами Устройство
фальшполов съемных модулем 600´600 мм высотой 800 - 1600
мм: 11-01-045-7 со
стойками стандартной конструкции и стрингерами 11-01-045-8 со
стойками усиленной конструкции и стрингерами 11-01-045-9 Устройство фальшполов съемных
модулем 600´600
мм высотой 1600
- 2000 мм со стойками стандартной конструкции и стрингерами
|
Шифр ресурса
|
Наименование элемента затрат
|
Ед. измер.
|
11-01-045-1
|
11-01-045-2
|
11-01-045-3
|
11-01-045-4
|
11-01-045-5
|
|
1
|
Затраты труда рабочих-строителей
|
чел.-ч.
|
32,1
|
32,46
|
39,04
|
40,61
|
105,93
|
|
1.1
|
Средний разряд работы
|
|
3
|
3
|
3
|
3
|
3
|
|
2
|
Затраты труда машинистов
|
чел.-ч.
|
5,15
|
5,17
|
5,32
|
5,36
|
5,78
|
|
3
|
МАШИНЫ И МЕХАНИЗМЫ
|
|
|
|
|
|
|
|
330208
|
Шуруповерты строительно-монтажные
|
маш.-ч
|
-
|
-
|
-
|
-
|
11,38
|
|
331451
|
Перфораторы электрические
|
маш.-ч
|
-
|
-
|
-
|
-
|
32,16
|
|
031121
|
Подъемники мачтовые строительные 0,5 т
|
маш.-ч
|
2,24
|
2,25
|
2,32
|
2,34
|
2,52
|
|
400001
|
Автомобили бортовые грузоподъемностью до 5 т
|
маш.-ч
|
2,91
|
2,92
|
3
|
3,02
|
3,26
|
|
4
|
МАТЕРИАЛЫ
|
|
|
|
|
|
|
|
(101-9693)
|
Панели фальшпола
|
м2
|
102
|
102
|
102
|
102
|
102
|
|
(201-9213)
|
Стойки фальшполов
металлические опорные с накладками
|
шт.
|
277,8
|
277,8
|
277,8
|
277,8
|
277,8
|
|
(201-9263)
|
Стрингеры фальшполов
металлические
|
шт.
|
-
|
-
|
-
|
-
|
589,1
|
|
113-0235
|
Эмаль эпоксидная ЭП-1294
|
т
|
0,02
|
0,02
|
0,02
|
0,02
|
0,02
|
|
101-1682
|
Шкур полиамидный крученый, диаметром 2 мм
|
т
|
0,00002
|
0,00002
|
0,00002
|
0,00002
|
0,00002
|
|
101-2153
|
Клей для стоек фальшпола типа Lindner 1K-PUR
|
кг
|
1,25
|
1,25
|
1,25
|
1,79
|
1,79
|
|
113-0194
|
Шпатлевка ЭП-00-10 красно-коричневая
|
т
|
0,017
|
0,017
|
0,017
|
0,017
|
0,017
|
|
101-1735
|
Винты самонарезающие СМ1-35
|
т
|
-
|
-
|
-
|
-
|
0,0064
|
|
101-2205
|
Дюбели пластмассовые с шурупами 12´70 мм
|
10 шт.
|
-
|
-
|
-
|
-
|
120
|
Продолжение таблицы
|
Шифр ресурса
|
Наименование элемента затрат
|
Ед. измер.
|
11-01-045-6
|
11-01-045-7
|
11-01-045-8
|
11-01-045-9
|
|
1
|
Затраты труда рабочих-строителей
|
чел.-ч.
|
118,37
|
137,86
|
141,88
|
150,06
|
|
1.1
|
Средний разряд работы
|
|
3
|
3
|
3
|
3
|
|
2
|
Затраты труда машинистов
|
чел.-ч.
|
6,09
|
7,38
|
6,66
|
6,86
|
|
3
|
МАШИНЫ И МЕХАНИЗМЫ
|
|
|
|
|
|
|
330208
|
Шуруповерты строительно-монтажные
|
маш.-ч
|
11,38
|
11,38
|
11,38
|
11,36
|
|
331451
|
Перфораторы электрические
|
маш.-ч
|
32,16
|
32,16
|
32,16
|
32,16
|
|
031121
|
Подъемники мачтовые строительные 0,5 т
|
маш.-ч
|
2,66
|
3,69
|
2,91
|
3
|
|
400001
|
Автомобили бортовые грузоподъемностью до 5 т
|
маш.-ч
|
3,43
|
3,69
|
3,75
|
3,86
|
|
4
|
МАТЕРИАЛЫ
|
|
|
|
|
|
|
(101-9693)
|
Панели фальшпола
|
м2
|
102
|
102
|
102
|
102
|
|
(201-9213)
|
Стойки фальшполов
металлические опорные с накладками
|
шт.
|
277,8
|
277,8
|
277,8
|
277,8
|
|
(201-9263)
|
Стрингеры фальшполов
металлические
|
шт.
|
589,1
|
589,1
|
589,1
|
589,1
|
|
113-0285
|
Эмаль эпоксидная ЭП-1294
|
т
|
0,02
|
0,02
|
0,02
|
0,02
|
|
101-1682
|
Шнур полиамидный крученый, диаметром 2 мм
|
т
|
0,00002
|
0,00002
|
0,00002
|
0,00002
|
|
101-2153
|
Клей для стоек фальшпола типа Lindner 1K-PUR
|
кг
|
1,79
|
1,79
|
1,79
|
1,79
|
|
113-0194
|
Шпатлевка ЭП-00-10 красно-коричневая
|
т
|
0,017
|
0,017
|
0,017
|
0,017
|
|
101-1735
|
Винты самонарезающие СМ1-35
|
т
|
0,0064
|
0,0064
|
0,0064
|
0,0064
|
|
101-2206
|
Дюбели пластмассовые с шурупами 12´70 мм
|
10 шт.
|
120
|
120
|
120
|
120
|
Единичные расценки В сметных ценах на 01.01.2000
г.
|
№№ расценок
|
Наименование и характеристика строительных
работ и конструкций
|
Ед. измер
|
Прямые затраты, руб.
|
В том числе, руб.
|
Затраты труда рабочих строителей чел.-ч
|
|
|
Оплата труда рабочих
|
Эксплуатация машин
|
Материалы
|
|
|
Всего
|
В т.ч. оплата труда
|
Расход неучтенных материалов
|
|
|
(Коды неучтенных
материалов)
|
Наименование и характеристика неучтенных
расценками материалов
|
|
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
|
|
Табл. 11-01-045 Устройство фальшполов
съемных модулем 600´600 мм
|
|
|
100
м2 покрытия
|
|
|
|
Устройство фальшполов съемных
модулем 600´600 мм высотой 37 - 30 мм:
|
|
|
|
|
|
|
|
|
|
11-01-045-1
|
со стойками стандартной конструкции
|
100 м2
|
1998,58
|
334,80
|
258,62
|
62,63
|
1405,16
|
32,10
|
|
|
(101-9693)
|
Панели фальшпола
|
м2
|
|
|
|
|
102
|
|
|
|
(201-9213)
|
Стойки фальшполов металлические опорные с накладками
|
шт.
|
|
|
|
|
277,80
|
|
|
|
11-01-045-2
|
со стойками усиленной конструкции
|
100 м2
|
2003,29
|
338,56
|
259,57
|
62,88
|
1405,16
|
32,46
|
|
|
(101-9693)
|
Панели фальшпола
|
м2
|
|
|
|
|
102
|
|
|
|
(201-9213)
|
Стойки фальшполов металлические опорные с накладками
|
шт.
|
|
|
|
|
277,80
|
|
|
|
|
Устройство фальшполов съемных
модулем 600´600 мм высотой 80 - 450 мм:
|
|
|
|
|
|
|
|
|
|
11-01-045-3
|
со стойками стандартной конструкции
|
100 м2
|
2079,25
|
407,19
|
266,90
|
64,71
|
1405,16
|
39,04
|
|
|
(101-9693)
|
Панели фальшпола
|
м2
|
|
|
|
|
102
|
|
|
|
(201-9213)
|
Стойки фальшполов металлические опорные с накладками
|
шт.
|
|
|
|
|
277,80
|
|
|
|
11-01-045-4
|
со стойками усиленной конструкции
|
100 м2
|
2179,49
|
423,56
|
268,80
|
65,20
|
1487,13
|
40,61
|
|
|
(101-9693)
|
Панели фальшпола
|
м2
|
|
|
|
|
102
|
|
|
|
(201-9213)
|
Стойки фальшполов металлические опорные с накладками
|
шт.
|
|
|
|
|
277,80
|
|
|
|
|
Устройство фальшполов съемных
модулем 600´600 мм высотой 450 - 300 мм:
|
|
|
|
|
|
|
|
|
|
11-01-045-5
|
со стойками стандартной конструкции и стрингерами
|
100 м2
|
6025,82
|
1171,14
|
345,47
|
70,30
|
4509,21
|
105,93
|
|
|
(101-9693)
|
Панели фальшпола
|
м2
|
|
|
|
|
102
|
|
|
|
(201-9213)
|
Стойки фальшполов металлические опорные с накладками
|
шт.
|
|
|
|
|
277,80
|
|
|
|
(201-9263)
|
Стрингеры фальшполов металлические
|
шт.
|
|
|
|
|
589,10
|
|
|
|
11-01-045-6
|
со стойками усиленной конструкции и стрингерами
|
100 м2
|
6166,36
|
1296,33
|
360,82
|
74,08
|
4509,21
|
118,37
|
|
|
(101-9693)
|
Панели фальшпола
|
м2
|
|
|
|
|
102
|
|
|
|
(201-9213)
|
Стойки фальшполов металлические опорные с накладками
|
шт.
|
|
|
|
|
277,80
|
|
|
|
(201-9263)
|
Стрингеры фальшполов металлические
|
шт.
|
|
|
|
|
589,10
|
|
|
|
|
Устройство фальшполов съемных
модулем 600´600 мм высотой 800 - 1600 мм:
|
|
|
|
|
|
|
|
|
|
11-01-045-7
|
со стойками стандартной конструкции и стрингерами
|
100 м2
|
6424,81
|
1509,77
|
405,83
|
90,48
|
4509,21
|
137,86
|
|
|
(101-9693)
|
Панели фальшпола
|
м2
|
|
|
|
|
102
|
|
|
|
(201-9213)
|
Стойки фальшполов металлические опорные с накладками
|
шт.
|
|
|
|
|
277,80
|
|
|
|
(201-9263)
|
Стрингеры фальшполов металлические
|
шт.
|
|
|
|
|
589,10
|
|
|
|
11-01-045-8
|
со стойками усиленной конструкции и стрингерами
|
100 м2
|
6452,37
|
1553,80
|
389,36
|
81,01
|
4509,21
|
141,88
|
|
|
(101-9693)
|
Панели фальшпола
|
м2
|
|
|
|
|
102
|
|
|
|
(201-9213)
|
Стойки фальшполов металлические спорные с накладками
|
шт.
|
|
|
|
|
277,80
|
|
|
|
(201-9263)
|
Стрингеры фальшполов металлические
|
шт.
|
|
|
|
|
589,10
|
|
|
|
11-01-045-9
|
Устройство фальшполов съемных модулем 600´600 мм
высотой 1600 - 2000 мм со стойками стандартной конструкции и стрингерами
|
100 м2
|
6536,23
|
1627,74
|
399,28
|
83,45
|
4509,21
|
150,06
|
|
|
(101-9693)
|
Панели фальшпола
|
м2
|
|
|
|
|
102
|
|
|
|
(201-9213)
|
Стойки фальшполов металлические спорные с накладками
|
шт.
|
|
|
|
|
277,80
|
|
|
|
(201-9263)
|
Стрингеры фальшполов металлические
|
шт.
|
|
|
|
|
589,10
|
|
|
Устройство электрических
систем отопления «теплый пол» типа DEVI (Дания), ENSTO (Финляндия) и THERMO (Швеция) СПРАВОЧНАЯ ИНФОРМАЦИЯ Основой для систем отопления
теплый пол служит нагревательная секция, в качестве которой выступает
нагревательный кабель, либо нагревательный мат (тонкий нагревательный кабель,
уложенный на полимерную сетчатую основу). Система отопления теплый пол
может использоваться в качестве основной или дополнительной систем отопления. Применение теплого пола в
качестве дополнительной системы отопления означает, что в помещении есть
другая, как правило, традиционная система отопления, а теплый пол служит
дополнением к ней. Такая схема реализуется, если основная система не
справляется с отоплением, либо отопление носит сезонный характер. Чаще всего
теплые полы используются именно для дополнительного комфортного подогрева пола
в санузлах, на кухнях, в прихожих, на лоджиях и т.д. Использование теплого пола в
качестве основной системы отопления означает, как правило, что эта система
отопления - единственная. Этот фактор является определяющим при проектировании
и расчете системы, так как использование теплого пола для полномасштабного
обогрева загородного дома или коттеджа предъявляет повышенные требования к ее
мощности. Таблица 1 Расчет мощности для систем
отопления - теплый пол
|
Места применения системы
|
Мощность, Вт/кв. м.
|
|
подогрев пола
|
полное отопление
|
|
Прихожая
|
110 - 120
|
130 - 180
|
|
Коридор
|
100 - 120
|
130 - 180
|
|
Ванная, туалет
|
120 - 150
|
130 - 180
|
|
Гостиная
|
100 - 150
|
130 - 180
|
|
Кухня, столовая
|
110 - 150
|
130 - 180
|
|
Спальня, детская, жилая комната
|
110 - 150
|
130 - 180
|
|
Постирочная
|
100 - 120
|
130 - 180
|
|
Подвал
|
110 - 150
|
130 - 180
|
|
Деревянный пол на лагах
|
80
|
80
|
|
Тонкий пол
|
110 - 150
|
130 - 180
|
|
Офис, магазин
|
110 - 150
|
130 - 180
|
|
Кладовая
|
100 - 120
|
130 - 180
|
|
Система аккумуляции
|
-
|
200 - 250
|
|
Дорожки вокруг бассейна
|
150 - 180
|
-
|
|
Гараж
|
120 - 200
|
-
|
|
Церковь
|
120 - 200
|
-
|
|
Мастерские
|
100 - 200
|
-
|
|
Спортивный центр
|
100 - 150
|
-
|
|
Теплицы
|
50 - 100
|
-
|
Общие правила по укладке
нагревательного кабеля для системы «теплый пол»: 1.
Нагревательный кабель должен применяться согласно рекомендациям производителя. 2.
Подключение нагревательного кабеля должно производиться квалифицированным
электриком. 3.
Необходимо соблюдать рекомендованную мощность на 1 кв. м. пола. 4.
Нагревательный кабель не должен подвергаться механическому напряжению и
растяжению. Нагревательный кабель запрещается укорачивать и удлинять. 5.
Необходимо проявлять аккуратность, чтобы не повредить кабель в процессе
укладки. 6.
Необходимо предусмотреть возможность автоматического выключения нагревательного
кабеля. Для этого мы рекомендуем использовать терморегулятор. 7.
Нагревательный кабель должен быть заземлен в соответствии с действующими
правилами ПЗУ и СНиП. 8.
Укладка кабеля при низких температурах создает некоторые неудобства, т.к.
поливинилхлоридная оболочка нагревательного кабеля становиться жесткой. Эту
проблему можно решить кратковременным включением размотанного кабеля. 9.
Запрещается включать неразмотанный кабель. 10.
Не рекомендуется укладывать нагревательный кабель при температуре ниже -5 °С. Общие правила по укладке
нагревательного мата для системы «теплый пол» 1.
Нагревательный мат должен применяться согласно рекомендациям производителя. 2.
Подключение нагревательного мата должно производиться квалифицированным
электриком. 3.
Нагревательный мат не должен подвергаться механическому напряжению и
растяжению. Мат запрещается укорачивать и удлинять. 4.
Необходимо проявлять особую аккуратность, чтобы не повредить греющий кабель в
процессе укладки. 5.
Необходимо обеспечить возможность автоматического выключения нагревательного
мата. Для этого мы рекомендуем использовать терморегулятор. 6.
Греющий кабель должен быть заземлен в соответствии с действующими правилами ПЗУ
и СНиП. 7.
Не рекомендуется укладывать нагревательный мат при температуре ниже -5 °С. 8.
Необходимо соблюдать рекомендации производителя напольного покрытия по
максимально допустимой температуре.
Рис. 1 Устройство кабельной
системы отопления «теплый пол»
Рис. 2. Схема укладки
нагревательного кабеля: 1 - площадь
помещения; 2 - монтажная лента;
3 - нагревательный кабель; 4 -
площадь укладки; 5 - температурный датчик; 6 - монтажная трубка; 7 - терморегулятор
Рис. 3. Двужильный экранированный
нагревательный кабель для «теплых полов»
Рис. 4. Нагревательный мат Devimat кампании DEVI (Дания). Техническая часть 1.
Нормы и расценки таблицы 11-01-046
предусматривают устройство «теплого пола» в помещениях максимальной площадью до
30 м. кв. и должны применятся отдельно для каждого из помещений, в котором
производится устройство системы «теплый пол», а не по суммарной площади
отдельных помещений. 2.
Работы по заземлению нагревательного кабеля определяются по нормам и расценкам
Сборников ГЭСНм-2001-08
и ФЕРм-2001-08
«Электротехнические
установки». 3.
Норма 3 таблицы 11-01-046
«Устройство пробковой подложки (теплоизоляции) и теплового экрана из фольги для
систем отопления «теплый пол» является дополнительной и применяется, в основном,
в случаях использования теплого пола в качестве основной системы отопления. Элементные сметные нормы Таблица ЭСН 11-01-046 Устройство электрических систем отопления «теплый пол» типа DEVI
(Дания), ENSTO (Финляндия) и THERMO (Швеция)Состав работ: 01.
Устройство штробы сечением 20´20
мм для укладки датчика температуры, холодного соединительного провода и
настенной коробки терморегулятора (нормы 1, 2). 02. Очистка основания от пыли и
грязи. 03. Устройство пробковой подложки (теплоизоляции) и теплового экрана из
фольги для систем отопления «теплый пол» (норма 3). 04. Укладка в штробу
датчика температуры пола в пластмассовой трубке диаметром 16 мм (нормы 1, 2).
05. Закрепление на полу монтажной ленты (норма 1). 06. Раскладка
нагревательного кабеля равномерными петлями по поверхности пола с обходом труб
и участков, предназначенные для ванных, шкафов и т.п. (норма 1). 07. Раскладка
и подрезка нагревательного мата по поверхности пола с обходом труб и участков,
предназначенные для ванных, шкафов и т.п. (норма 2). 08. Замер омического
сопротивления (Омическое сопротивление должно соответствовать указанному на
муфте -5 % - +10 %) (нормы 1, 2). 09. Заливка кабеля или нагревательного мата
самовыравнивающимся раствором с толщиной стяжки не более 50 мм (нормы 1, 2). 10.
Повторный замер омического сопротивления (нормы 1, 2). 11. Подключение
нагревательного кабеля через терморегулятор к электросети (нормы 1, 2). Измеритель: 100 м2
пола (при устройстве в одном помещении максимальной площадью до 30 м2)
(нормы 1, 2); 100 м2 изолируемой
поверхности (норма 3) 11-01-046-1 Устройство
кабельной системы отопления «теплый пол» типа DEVI (Дания) и ENSTO
(Финляндия) по готовому основанию (стяжке) 11-01-046-2 Устройство
системы отопления «теплый пол» на основе нагревательных матов типа THERMO (Швеция) и DEVI
(Дания) по готовому основанию (стяжке) 11-01-046-3 Устройство пробковой подложки (теплоизоляции)
и теплового
экрана из фольги для систем отопления «теплый пол» (Дополнительная
подготовительная работа (при необходимости))
|
Шифр ресурса
|
Наименование элемента затрат
|
Ед. измер.
|
11-01-046-1
|
11-01-046-2
|
11-01-046-3
|
|
1
|
Затраты труда рабочих-строителей
|
чел.-ч.
|
67,96
|
58,76
|
6,85
|
|
1.1
|
Средний разряд работы
|
|
4
|
4
|
3,4
|
|
2
|
Затраты труда машинистов
|
чел.-ч.
|
0,4
|
0,4
|
0,08
|
|
3
|
МАШИНЫ И МЕХАНИЗМЫ
|
|
|
|
|
|
400001
|
Автомобили бортовые, грузоподъемностью до 5 т
|
маш.-ч
|
0,25
|
0,25
|
0,05
|
|
031121
|
Подъемники мачтовые строительные 0,5 т
|
маш.-ч
|
0,15
|
0,15
|
0,03
|
|
331451
|
Перфораторы электрические (6,03 на 100 м)
|
маш.-ч
|
0,39
|
0,31
|
-
|
|
330206
|
Дрели электрические
|
маш.-ч
|
7,59
|
6,13
|
-
|
|
4
|
МАТЕРИАЛЫ
|
|
|
|
|
|
(501-9011-101)
|
Кабель двужильный экранированный
нагревательный для «теплых полов» с соединительной и концевой муфтой и
холодным соединительным проводом типа DEVIFLEX (Дания) и ENSТО (Финляндия)
|
м
|
(783,3)*)
|
-
|
-
|
|
(500-9123-502)
|
Маты нагревательные самоклеющиеся
шириной 0,5 м типа THERMO
(Швеция) и DEVI
(Дания) сечением кабеля 2,5 - 2,8 мм
|
м
|
-
|
206
|
-
|
|
(500-9123-501)
|
Терморегуляторы с датчиком
температуры пола
|
шт.
|
1
|
1
|
-
|
|
(101-9544)
|
Смеси типа «Ветонит»
|
т
|
0,84
|
0,84
|
-
|
|
101-9463-001
|
Ленты монтажные металлические гальванизированные длиной 5 или 25 м для
установки кабеля при устройстве системы «теплый пол» типа DEVIFAST
|
м
|
330
|
-
|
-
|
|
500-9763-101
|
Пластиковые направляющие для крепежа кабеля к полу с шагом 4 см, 6 см
|
шт.
|
266,7
|
-
|
-
|
|
530-9001-901
|
Трубки гофрированные для датчика температуры
|
шт.
|
1
|
1
|
-
|
|
500-9763-102
|
Штатив-держатель датчика
|
шт.
|
1
|
1
|
-
|
|
101-0219-003
|
Гипсовые вяжущие Г-3
|
т
|
0,00032
|
0,00032
|
-
|
|
411-0001
|
Вода
|
м3
|
0,68
|
0,68
|
-
|
|
104-9289-003
|
Пластины пробковые изоляционные технические толщ. 2 мм
|
м2
|
-
|
-
|
103
|
|
101-1298-001
|
Фольга алюминиевая мягкая, рулонная толщ. 0,1 мм
|
м2
|
-
|
-
|
103
|
*) Приведен условный расход кабеля. В зависимости от площади помещения
расход кабеля определяется по данным таблицы 2. Таблица 2
|
Площадь пола (кв. м.)
|
Рекомендуемая мощность системы обогрева при
напряжении 220 В (Вт)
|
Длина кабеля (м)
|
|
1,5 - 2,0
|
275
|
17,6
|
|
2,0 - 3,0
|
370
|
23,5
|
|
3,0 - 3,8
|
460
|
29,4
|
|
3,8 - 4,5
|
550
|
35,3
|
|
4,5 - 5,3
|
640
|
41,2
|
|
5,3 - 6,5
|
780
|
50
|
|
6,5 - 7,5
|
910
|
58,8
|
|
7,5 - 9,5
|
1140
|
73,5
|
|
9,5 - 10,5
|
1280
|
82,3
|
|
10,5 - 13,3
|
1600
|
102,9
|
|
13,3 - 16,5
|
2000
|
129,4
|
|
16,5 - 21,0
|
2550
|
164,7
|
|
21,0 - 27,0
|
3280
|
211,7
|
Единичные расценки В сметных ценах на 01.01.2000
г.
|
№№ расценок
|
Наименование и характеристика строительных
работ и конструкций
|
Ед. измер.
|
Прямые затраты, руб.
|
В том числе, руб.
|
Затраты труда рабочих строителей чел.-ч
|
|
Оплата труда рабочих
|
Эксплуатация машин
|
Материалы
|
|
(Коды неучтенных
материалов)
|
Наименование и характеристика неучтенных
расценками материалов
|
Всего
|
В т.ч. Оплата труда
|
Расход неучтенных материалов
|
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
|
Табл. 11-01-046 Устройство электрических
систем отопления «теплый пол» типа DEVI (Дания), ENSTO (Финляндия) и THERMO (Швеция)
|
|
Измеритель: 100 м2
пола (при устройстве в одном
помещении максимальной площадью до 30 м2) (расценки 1, 2);
100 мг
изолируемой поверхности (расценка
3)
|
|
11-01-046-1
|
Устройство кабельной системы отопления «теплый пол» типа DEVI (Дания) и ENSTO (Финляндия) по готовому основанию (стяжке)
|
100 м2
|
6032,88
|
807,89
|
26,92
|
4,83
|
5198,07
|
67,96
|
|
(501-9011-101)
|
Кабель двужильный экранированный нагревательный для «теплых полов» с
соединительной и концевой муфтой и холодным соединительным проводом типа deviflex
(Дания) и ENSTO (Финляндия)
|
м
|
|
|
|
|
783,30
|
|
|
(500-9123-501)
|
Терморегуляторы с датчиком температуры пола
|
шт.
|
|
|
|
|
1
|
|
|
(101-9544)
|
Смеси типа «Ветонит»
|
т
|
|
|
|
|
0,84
|
|
|
11-01-046-2
|
Устройство системы отопления «теплый пол» на основе нагревательных
матов типа THERMO
(Швеция) и DEVI (Дания) по готовому
основанию (стяжке)
|
100 м2
|
835,07
|
698,53
|
25,79
|
4,83
|
110,75
|
58,76
|
|
(500-9123-502)
|
Маты нагревательные самоклеящиеся шириной 0,5 м типа THERMO (Швеция) и DEVI (Дания) сечением кабеля 2,5 - 2,8 мм
|
м
|
|
|
|
|
206
|
|
|
(500-9123-501)
|
Терморегуляторы с датчиком температуры пола
|
шт.
|
|
|
|
|
1
|
|
|
(101-9544)
|
Смеси типа «Ветонит»
|
т
|
|
|
|
|
0,84
|
|
|
11-01-046-3
|
Устройство пробковой подложки (теплоизоляции) и теплового экрана из фольги
для систем отопления «теплый пол» (Дополнительная подготовительная работа
(при необходимости))
|
100 м2
|
6640,46
|
75,14
|
4,22
|
0,97
|
6561,10
|
6,85
|
Эксплуатация строительных
машин
|
Код
|
Наименование
|
Ед. изм.
|
Цена без НДС, руб.
|
|
Сметная стоимость, маш.-ч
|
В т.ч. оплата труда машинистов
|
|
030101
|
Автопогрузчики 5 т
|
маш.-ч
|
66,97
|
12,84
|
|
031102
|
Подъемники строительные грузопассажирские, грузоподъемность до 0,8 т
|
маш.-ч
|
26,39
|
14,68
|
|
031121
|
Подъемники мачтовые строительные 0,5 т
|
маш.-ч
|
26,39
|
13,02
|
|
031121
|
Подъемники мачтовые строительные 0,5 т
|
маш.-ч
|
26,39
|
13,02
|
|
110900
|
Растворосмесители передвижные 80 л
|
маш.-ч
|
20,91
|
12,66
|
|
111301
|
Вибраторы поверхностные
|
маш.-ч
|
0,42
|
-
|
|
330206
|
Дрели электрические
|
маш.-ч
|
0,70
|
-
|
|
330208
|
Шуруповерты строительно-монтажные
|
маш.-ч
|
1,20
|
-
|
|
331305
|
Пылесосы промышленные
|
маш.-ч
|
2,85
|
-
|
|
331451
|
Перфораторы электрические
|
маш.-ч
|
1,30
|
-
|
|
340321
|
Машины для сварки линолеума
|
маш.-ч
|
0,87
|
-
|
|
400001
|
Автомобили бортовые грузоподъемностью до 5 т
|
маш.-ч
|
68,56
|
11,50
|
Сметные цены на материальные
ресурсы
|
Код
|
Наименование
|
Ед. изм
|
Цена без НДС, руб.
|
|
101-0219-003
|
Гипсовые вяжущие, марка Г3, в таре
|
т
|
1188,86
|
|
101-0253
|
Известь строительная негашеная комовая, сорт 1
|
т
|
528,00
|
|
101-0609
|
Мастика клеящая каучуковая КН-2
|
кг
|
31,90
|
|
101-0620
|
Мел природный молотый
|
т
|
405,00
|
|
101-1298-001
|
Фольга алюминиевая мягкая, рулонная толщ. 0,1 мм
|
м2
|
21,00
|
|
101-1305
|
Портландцемент общестроительного назначения бездобавочный марки 400
|
т
|
458,00
|
|
101-1682
|
Шнур полиамидный крученый, диаметром 2 мм
|
т
|
75640,00
|
|
101-1714
|
Болты строительные с гайками и шайбами
|
т
|
17670,00
|
|
101-1735
|
Винты самонарезающие СМ1-35
|
т
|
44700,00
|
|
101-1743
|
Клей «Бустилат»
|
т
|
10700,00
|
|
101-1757
|
Ветошь
|
кг
|
11,00
|
|
101-1813
|
Дисперсия поливинилацетатная гомополимерная грубодисперсная
пластифицированная (эмульсия поливинилацетатная)
|
т
|
24100,00
|
|
101-1839
|
Клей казеиновый
|
т
|
56800,00
|
|
101-2153
|
Клей для стоек Фальшпола типа Lindner 1K-PUR
|
кг
|
151,80
|
|
101-2206
|
Дюбели пластмассовые с шурупами 12´70 мм
|
10 шт.
|
22,80
|
|
101-9463-001
|
Ленты монтажные металлические гальванизированные длиной 5 или 25 м для
установки кабеля при устройстве системы «теплый пол» типа DEVIFAST
|
м
|
5,92
|
|
101-9732-027
|
Грунтовка под паркетный пол Бона
|
кг
|
77,30
|
|
102-0291
|
Клинья деревянные
|
шт.
|
0,34
|
|
104-9289-003
|
Прокладки пробковые - пластины пробковые изоляционные технические
толщ. 2 мм
|
м2
|
42,70
|
|
104-9290-051
|
Звукоизоляционная подложка под паркет 3 мм
|
м2
|
21,30
|
|
113-0021
|
Грунтовка ГФ-021 красно-коричневая
|
т
|
20800,00
|
|
113-0194
|
Шпатлевка ЭП-00-10 красно-коричневая
|
т
|
46700,00
|
|
113-0245
|
Эмаль ПФ-133 темно-серая
|
т
|
26900,00
|
|
113-0285
|
Эмаль эпоксидная ЭП-1294
|
т
|
21000,00
|
|
113-9045-007
|
Клей паркетный Бона Бонд (Штауф)
|
кг
|
56,80
|
|
113-9045-008
|
Клей для паркетных швов Бона (Штауф)
|
л
|
99,50
|
|
113-9060
|
Полимерцементная шпатлевка
|
кг
|
40,70
|
|
401-0003
|
Бетон тяжелый, класс В 7,5 (М100)
|
м3
|
498,00
|
|
411-0001
|
Вода
|
м3
|
2,16
|
|
500-9763-101
|
Пластиковые направляющие для крепежа кабеля к полу с шагом 4 см, 6 см
|
шт.
|
11,75
|
|
500-9763-102
|
Штатив-держатель датчика
|
шт.
|
87,10
|
|
530-9001-901
|
Трубки гофрированные для датчика температуры
|
шт.
|
21,80
|
|
|
