расценки (СПРАВОЧНИК ИНЖЕНЕРА-СМЕТЧИКА) Под общей редакцией П.В. Горячкина Москва Авторский коллектив: П.В. Горячкин, А.И. Штоколов, В.Г. Гурьев, А.Н. Жуков, А.П. Иванов. Л.А. Данилова, Б.А. Бархударян, М.В. Макарова, Е.Н. Федотова, В.М. Семкова, Н.Н. Калинко, Т.А. Кропотова, М.И. Гуслин Нормы и расценки на новые технологии в строительстве (Справочник инженера-сметчика). - Москва, 2004. Предлагаемый Справочник включает дополнительные элементные сметные нормы и единичные расценки в базисном уровне цен 2000 года на работы с применением новых технологий, оборудования, машин и механизмов, материалов, изделий и конструкций, в том числе импортного производства, а также дополнительные нормы и расценки по традиционным технологиям производства работ. Предназначен для широкого круга инженерно-технических специалистов и экономистов строительно-монтажных и ремонтно-строительных организаций, связанных с разработкой, согласованием, утверждением и экспертизой сметной документации. СОДЕРЖАНИЕ ЧАСТЬ I ЭЛЕМЕНТНЫЕ СМЕТНЫЕ НОРМЫ И ЕДИНИЧНЫЕ РАСЦЕНКИ НА СТРОИТЕЛЬНЫЕ РАБОТЫ СБОРНИК 10. ДЕРЕВЯННЫЕ КОНСТРУКЦИИРАЗДЕЛ 01. ДЕРЕВЯННЫЕ КОНСТРУКЦИИ 4. ОКНА Дополнительные работы при монтаже окон из ПВХ профилей Профили для подоконников выпускаются длиной от 4050 до 6000 мм, шириной 110 - 600 мм, толщиной 18 - 22 мм. Фирмы-производители предлагают также различные заглушки для торцевых поверхностей и стыковочные профили. На рынке пластиковые подоконники представлены довольно ограниченным кругом фирм. Среди них - бельгийские VENTA (ПВХ с ламинатом), DECEUNINCK, PLASTIVAN, WIMAR; немецкие REHAU (с декоративной пленкой на основе высококачественной меламиновой смолы), MOLLER (для повышения прочности к ПВХ добавлена целлюлоза), BLANKO PLAST (покрыты ламинатом с двух сторон); польские KRONOSPAN, VOX, а также российские «СКИФ», «РББК», «РЕАС ПЛАСТ», MONTBLANC (Россия-Великобритания). Таблица ЭСН 10-01-033 Установка подоконных досок деревянных и из ПВХ-профиля в каменных стенахСостав работ: 02. Нанесение в специальный подоконный паз оконного блока силиконового герметика для установки подоконного профиля (нормы 4 - 6). 03. Заведение подоконного профиля в специальный подоконный паз оконного блока (нормы 4 - 6) или под раму блока на глубину не менее 40 мм (нормы 7 - 9) с выставлением по уровню на деревянные маяки с уклоном в сторону пола. 04. Фиксация подоконника с помощью клиньев. 05. Сверление отверстий в нижней части оконной рамы и закрепление подоконного профиля саморезами (нормы 7 - 9). 06. Обработка швов и пустот силиконовым герметиком и пеной Macroflex (нормы 4 - 9). 07. Удаление маяков и распорок (нормы 4 - 9). Измеритель: 100 м2 проемов Установка подоконников из подоконного профиля ПВХ с заведением в паз оконного блока и с высотой проема: 10-01-033-4 до 1 м 10-01-033-5 до 2 м 10-01-033-6 более 2 м Установка подоконников из подоконного профиля ПВХ с закреплением саморезами и с высотой проема: 10-01-033-7 до 1 м 10-01-033-8 до 2 м 10-01-033-9 более 2 м
Продолжение таблицы
Единичные расценки В сметных ценах на 01.01.2000 г.
Монтаж окон из ПВХ профилей Техническая часть Нормы основаны на Рекомендациях по монтажу окон из ПВХ, разработанных фирмой КВЕ (Германия). В нормах принято крепление оконных блоков дюбелями. При других типах крепления блоков нормы не корректируются. Изделия должны соответствовать ГОСТ 30674-99 «Блоки оконные из поливинилхлоридных профилей» Типы окон по способу открывания: - Поворотные (открывание наружу или внутрь); - Откидные - фрамуги (с верхним или нижним подвесом); - Поворотно-откидные; - Глухие (не открывающиеся). Типы окон по конфигурации: - Одностворчатые с фрамугой или без нее с однокамерным либо двухкамерным стеклопакетом; - Двухстворчатые с фрамугой или без нее с однокамерным либо двухкамерным стеклопакетом; - Трехстворчатые с фрамугой или без нее с однокамерным либо двухкамерным стеклопакетом. Настоящие нормы не схватывают монтаж окон ПВХ специальной конфигурации - арочные окна; круглые окна; треугольные окна; трапециевидные окна; многоугольные окна. Рекомендации к монтажу окон: 1. Монтаж ПВХ окон и балконных дверей должен осуществляться специализированными строительными (ремонтно-строительными) фирмами, имеющими право (лицензию) на производство таких работ. 2. По требованию потребителя (заказчика) изготовитель (поставщик) изделий должен предоставлять ему Типовую Инструкцию по монтажу окон и балконных дверей из ПВХ-профилей. 3. При проектировании и исполнении узлов примыкания должны выполняться следующие условия: 1. Заделка монтажных зазоров между изделиями и откосами проемов стеновых конструкций должна быть плотной, герметичной, рассчитанной на выдерживание климатических нагрузок снаружи и условий эксплуатации внутри помещений. 2. Эксплуатационные характеристики конструкций узлов примыкания (сопротивление теплопередаче, звукоизоляция, воздухо- и водопроницаемость) должны отвечать наибольшим значениям требований, установленных к окнам в действующих стандартах и Строительных Нормах и Правилах (СНиП). 3. Герметизация швов со стороны помещений должна быть более плотной, чем снаружи. 4. Конструкция узлов примыкания должна обеспечивать надежный отвод дождевой воды и конденсата наружу. Не допускается проникновение влаги внутрь стеновых конструкций и помещений. 5. Конструкция узлов примыкания должна препятствовать образованию мостиков холода, приводящих к образованию конденсата на внутренних поверхностях оконных проемов. 6. При выборе заполнения монтажных зазоров следует учитывать эксплуатационные температурные изменения габаритных размеров изделий: iдля изделий из ПВХ-профилей белого цвета - 1,6 мм на 1 п. м i для изделий из ПВХ-профилей других цветов - 2,4 мм на 1 п. м Минимальные размеры монтажных зазоров, должны соответствовать приведенным в таблицах 1 и 2. Минимальная ширина монтажного зазора для тубового герметика
Примечание. Величины минимальной ширины шва даны для тубовых герметиков, эластичность которых не менее 25 %. Для герметиков, у которых это значение меньше 25 %, величина минимально ширины шва должна быть соответственно увеличена. Минимальная ширина монтажного зазора для компрессионной (предварительно сжатой) уплотнительной ленты.
Таблица ЭСН 10-01-034 Монтаж окон из ПВХ-профилейСостав работ: 01. Подготовка рамы к предварительной установке в проем (снятие створок; в местах глухого остекления - снятие штапиков и стеклопакетов; с наружной стороны - снятие защитной пленки). 02. Установка рамы на технологические клинья в проем и выставление в горизонтальной плоскости. 03. Устройство на раме отметок для сверления отверстий под дюбель в местах закладных деревянных пробок. 04. Извлечение рамы. 05. Сверление отверстий под дюбеля (снаружи внутрь рамы). 06. Установка рамы в проем с выставлением по уровню в горизонтальной и вертикальной плоскости и закреплением в проеме клиньями. 07. Засверливание стены под дюбеля по имеющимся отверстиям. 08. Установка дюбелей (при затяжке использовать шуруповерты с тарированным моментом). 09. Заполнение зазора между рамой и стеной монтажной пеной. 10. Установка стеклопакетов и закрепление штапиков (в местах глухого остекления), навеска створок. Измеритель: 100 м2 проемов Монтаж окон из ПВХ-профилей: 10-01-034-1 глухих с площадью проема до 2 м2 10-01-034-2 глухих с площадью проема более 2 м2 10-01-034-3 поворотных (откидных, поворотно-откидных) с площадью проема до 2 м2 одностворчатых 10-01-034-4 поворотных (откидных, поворотно-откидных) с площадью проема более 2 м2 одностворчатых 10-01-034-5 поворотных (откидных, поворотно-откидных) с площадью проема до 2 м2 двухстворчатых 10-01-034-6 поворотных (откидных, поворотно-откидных) с площадью проема более 2 м2 двухстворчатых 10-01-034-7 поворотных (откидных, поворотно-откидных) с площадью проема до 2 м2 трехстворчатых, в том числе при наличии створок глухого остекления 10-01-034-8 поворотных (откидных, поворотно-откидных) с площадью проема более 2 м2 трехстворчатых, в том числе при наличии створок глухого остекления
Продолжение таблицы
Единичные расценки В сметных ценах на 01.01.2000 г.
Таблица ЭСН 10-01-035 Установка водоотливов из оцинкованной стали с полимерным покрытиемСостав работ: 01. Подгонка отлива к проему с минимальным зазором. 02. Нанесение монтажной пены по периметру нижней части проема под водоотливом. 03. Нанесение силиконового герметика на крепежные и боковые бортики водоотлива. 04. Крепление водоотлива к подставочному профилю саморезами с интервалом 250 мм. Измеритель: 100 м2 проемов Установка водоотливов из оцинкованной стали с полимерным покрытием с высотой проема: 10-01-035-1 до 1 м 10-01-035-2 до 2 м 10-01-035-3 более 2 м
Единичные расценки В сметных ценах на 01.01.2000 г.
5. Двери, ворота Монтаж дверных и балконных блоков из ПВХ Техническая часть В нормах принято крепление блоков дюбелями. При других типах крепления блоков нормы не корректируются. Расход монтажных дюбелей может уточняться по проектным и фактическим данным. Таблица ЭСН 10-01-039 Установка дверных блоков и люковСостав работ: Для норм 6 - 9: 05. Подготовка дверного блока к предварительной установке в проем (снятие створок; с наружной стороны, снятие защитной пленки). 06. Установка дверной коробки на технологические клинья в проем и выставление в горизонтальной плоскости. 07. Устройство отметок в дверной коробке для сверления отверстий под дюбеля в местах закладных деревянных пробок. 08. Извлечение дверной коробки из проема. 09. Сверление отверстий под дюбеля (снаружи внутрь дверной рамы). 10. Установка дверной коробки в проем с выставлением по уровню в горизонтальной и вертикальной плоскости и закреплением в проеме клиньями. 11. Сверление стены под дюбеля по имеющимся отверстиям в дверной коробке. 12. Установка дюбелей (при затяжке использовать шуруповерты с тарированным моментом). 13. Заполнение зазора между дверной коробкой и стеной монтажной пеной. 14. Навеска створок. Для норм 8 - 9: 15. Установка наличников из ПВХ. Измеритель: 100 м2 проемов Монтаж блоков из ПВХ в наружных и внутренних дверных проемах: 10-01-039-6 в каменных стенах площадью проема до 3 м2 10-01-039-7 в каменных стенах площадью проема более 3 м2 10-01-039-8 в перегородках и деревянных нерубленных стенах площадью проема до 3 м2 10-01-039-9 в перегородках и деревянных нерубленных стенах площадью проема более 3 м2
Единичные расценки В сметных ценах на 01.01.2000 г.
Техническая часть В нормах принято крепление блоков дюбелями. При других типах крепления блоков нормы не корректируются. Расход монтажных дюбелей может уточняться по проектным и фактическим данным. Таблица ЭСН 10-01-041 Заполнение балконных проемов в каменных стенах жилых и общественных зданий деревянными и из ПВХ-профиля дверными блокамиСостав работ: Для норм 5 - 6: 04. Подготовка дверного балконного блока к предварительной установке в проем (снятие створок; с наружной стороны, снятие защитной пленки). 05. Установка дверной балконной коробки на технологические клинья в проем и выставление в горизонтальной плоскости. 06. Устройство на коробке отметок для сверления отверстий под дюбеля в местах закладных деревянных пробок. 07. Извлечение дверной балконной коробки из проема. 08. Сверление отверстий под дюбеля (снаружи внутрь коробки). 09. Установка дверной балконной коробки в проем с выставлением по уровню в горизонтальной и вертикальной плоскостях и закреплением в проеме клиньями. 10. Сверление стены под дюбеля по имеющимся отверстиям в дверной балконной коробке. 11. Установка дюбелей (при затяжке использовать шуруповерты с тарированным моментом). 12. Соединение дверной балконной и оконной коробок винтами самонарезающими. 13. Заполнение зазора между дверной коробкой и стеной монтажной пеной. 14. Навеска створок. Измеритель: 100 м2 проемов Заполнение балконных проемов в каменных стенах жилых и общественных зданий дверными блоками из ПВХ: 10-01-041-5 площадью проема до 3 м2 10-01-041-6 площадью проема более 3 м2
Единичные расценки В сметных ценах на 01.01.2000 г.
РАЗДЕЛ 02. СБОРКА ЖИЛЫХ И ОБЩЕСТВЕННЫХ ЗДАНИЙ ИЗ ДЕТАЛЕЙ ЗАВОДСКОГО ИЗГОТОВЛЕНИЯ КОМПЛЕКТНОЙ ПОСТАВКИ 10. РАЗНЫЕ РАБОТЫ Таблица ЭСН 10-02-055 Групповые почтовые ящикиИзмеритель: 1 ящик Групповые почтовые ящики: 10-02-055-1 на 6 отделений 10-02-055-2 на 9 отделений
Единичные расценки В сметных ценах на 01.01.2000 г.
Таблица ЭСН 10-02-056 Лестничные указатели квартирИзмеритель: 1 шт. 10-02-056-1 Лестничные указатели квартир
Единичные расценки В сметных ценах на 01.01.2000 г.
Таблица ЭСН 10-02-057 Номерной знак к входным дверям квартирыИзмеритель: 1 прибор 10-02-057-1 Номерной знак к входным дверям квартиры
Единичные расценки В сметных ценах на 01.01.2000 г.
РАЗДЕЛ 04. ПЕРЕГОРОДКИ, ОБШИТЫЕ ГИПСОКАРТОННЫМИ ЛИСТАМИ ИЛИ ГИПСОВОЛОКНИСТЫМИ ПЛИТАМИ 02. ПЕРЕГОРОДКИ НА МЕТАЛЛИЧЕСКОМ КАРКАСЕ Таблица ЭСН 10-04-012 Оформление (обделка) дверных проемов в перегородках и стенахСостав работ: 01. Обделка дверных проемов (установка дополнительных стоек и перемычек). Измеритель: 100 шт. проемов Оформление (обделка) дверных проемов строганными досками: 10-04-012-4 в железобетонных стенах 10-04-012-5 в кирпичных перегородках
Единичные расценки В сметных ценах на 01.01.2000 г.
УСТРОЙСТВО ПЕРЕГОРОДОК ИЗ ГИПСОКАРТОННЫХ ЛИСТОВ НА МЕТАЛЛИЧЕСКОМ КАРКАСЕ ПО ТИПУ СИСТЕМ KNAUF И GYPROC Общие положения Перегородки из гипсокартонных листов (ГКЛ) на металлическом каркасе рекомендуются для применения в качестве легких, внутренних ограждающих конструкций в помещениях с сухим и нормальным влажностным режимом жилых, гражданских и промышленных зданий всех степеней огнестойкости и возводимых в любых районах, включая сейсмические. Конструкции перегородок основаны на использовании металлического профиля, и в соответствии с требованиями звукопроницаемости, пожарной безопасности и высоты, могут иметь одинарный или двойной каркас, облицованный одинарным или двойным слоем ГКЛ. Гипсокартонные листы Гипсокартонные листы (ГКЛ), которые также можно назвать сухой штукатуркой или гипсовыми панелями (в обиходе - гипрок), - это строительно-отделенный материал для выполнения внутренних перегородок, подвесных потолков, облицовки стен и пр. Особые свойства гипсокартонных листов, позволяющие изгибать их, придавая различную конфигурацию, дают возможность создавать криволинейные поверхности. Гипсокартонный лист состоит из гипсового сердечника, облицованного с двух сторон картоном. Для изготовления сердечника применяется гипс Г-4, обладающий необходимыми для использования в строительстве качествами. Выполненный на его основе гипрок обладает свойством поглощать из окружающей среды излишнюю влагу, а при изменении условий - наоборот, выделять ее. Можно сказать, что гипсокартонный лист обладает способностью «дышать». Кроме того, гипс огнестоек и нетоксичен. Для повышения плотности и прочности гипсового сердечника в него добавляют специальные компоненты, а поверхности покрывают облицовочным картоном. Сцепление картона с гипсовым массивом сердцевины осуществляется с помощью клеящих добавок. Картон служит армирующим каркасом гипсокартонного листа, являясь при этом основой для последующих отделочных работ. Кроме того, он обладает всеми необходимыми для использования в жилых помещениях гигиеническими и экологическими качествами. Листы гипрока имеют прямоугольную форму и следующие размеры: i при толщине 8, 10, 12,5 и 14 мм длина элементов составляет 2500 - 3000 мм; i при толщине 16, 18, 20, и 24 мм длина - 2500 - 4800 мм; i ширина листов гипрока во всех случаях - 1200 мм (кроме элементов толщиной 24 мм, которые имеют ширину 600 мм). Самыми распространенными являются гипсокартонные листы размером 2500´1200´12,5 мм. Гипсокартон выпускается в нескольких модификациях, которые соответствуют различным условиям эксплуатации. Для помещений с повышенной влажностью используются влагостойкие гипсокартонные листы - «ГКЛВ». Слои картона в таких гипсокартонных листах подвергаются специальной обработке антисептиками (для предотвращения образования плесени и грибков) и гидроизоляционными составами. В помещениях, где существует опасность возгорания, необходимо применять огнестойкий гипсокартон - «ГКЛО». Для его изготовления используются особые добавки, повышающие огнестойкость материала. Помимо этого, выпускаются гипсокартонные листы повышенной огнестойкости - «ГЛО» и различные виды комбинированных панелей - «ГКП». Металлический каркас Конструктивной основой межкомнатных перегородок является жесткий металлический каркас. Он монтируется из стальных профилей нескольких типов, которые имеют различные функциональные нагрузки. Профили изготавливаются из стальной ленты толщиной 0,55 - 0,8 мм способом холодной прокатки. Для защиты от возможного воздействия агрессивных сред металлические профили оцинковывают. В нормальной воздушной среде на оцинкованной поверхности профиля образуется слой углекислого цинка, который предотвращает дальнейшее окисление материала. Действенное защитное покрытие получается в результате прочного сцепления стали и внешнего слоя цинка. При укорачивании профилей места разрезов не требуют дополнительной антикоррозийной обработки. Профили выпускаются длиной 2750, 3000, 4000 и 6000 мм (при желании можно заказать элементы необходимой длины). В процессе эксплуатации конструкции из металлических профилей должны выдерживать нагрузки от собственного веса, облицовочных гипсокартонных панелей, дополнительной отделки и возможных навесных элементов. Для этого на плоскостях профилей выполнены ребра жесткости - продольные гофры. Стоечные профили Существует несколько видов профилей, которые имеют различные функции. Прежде всего, это стоечные профили «ПС». Эти профили имеют сечение в виде швеллера. Они используются в качестве вертикальных стоек каркаса для закрепления на них гипсокартонных листов. Центральный сегмент ПС-профиля - спинка, под прямым углом к которой загнуты две полки (рис. 5). Полки профилей всех размеров имеют ширину 50 мм. Ширина спинки может номинально составлять 50, 65, 75 и 100 мм. Принятые обозначения стоечных профилей - ПС 50/50, ПС 65/50, ПС 75/50, ПС 100/50 (первой указывается ширина спинки в мм). Действительная ширина спинки несколько меньше номинальной. Например, для стоечного профиля ПС 50/50 реальная ширина спинки - 48,5 мм. Это обеспечивает прочное, но без деформации сцепление стоечного и направляющего профилей. Достаточная ширина полки профиля обеспечивает попадание шурупа в необходимое место, что особенно важно при двухслойной облицовке. Полки профиля по всей длине имеют продольные канавки. Всего таких канавок три, при этом средняя указывает место стыка гипсокартонных листов, а две боковые центруют вворачиваемые шурупы (рис. 6). В спинках профилей предусмотрены специальные отверстия, необходимые для прокладки инженерных коммуникаций внутри стены или перегородки. Эти отверстия (как правило, спаренные) расположены около торцов профилей и имеют диаметр 33 мм. Стоечные профили устанавливаются в направляющие профили. Для их скрепления используются шурупы или применяется метод просечки с отгибом. Монтаж гипсокартонных листов на стоечные профили осуществляется по направлению открытой части профиля. Шурупы сначала вворачиваются в полку профиля вблизи спинки и лишь потом у противоположного края. При обратном порядке полка профиля может загнуться внутрь. Для правильного выбора размера профиля необходимо учитывать планируемую высоту перегородки, ее конструктивные особенности (однослойная или двухслойная облицовка), а также звуко- и теплоизоляционные требования. Направляющие профили Еще одним элементом металлического каркаса являются направляющие профили «ПН». Они также имеют сечение в виде швеллера и используются в роли направляющей основы для стоечных профилей. Кроме того, ПН-профили могут применяться для выполнения перемычек между стоечными профилями. Это необходимо, например, для установки в перегородках дверных коробок. Спинка ПН-профиля имеет два продольных ребра жесткости. Направляющие профили выпускаются следующих размеров: ПН 50/40, ПН 65/40, ПН 75/40 и ПН 100/40 (первой указывается ширина спинки). Размеры спинок ПН-профилей соответствуют размерам спинок ПС-профилей. Спинки направляющих профилей имеют отверстия диаметром 8 мм для установки дюбелей, которыми профили крепятся к несущему основанию. При необходимости дополнительные отверстия высверливаются по месту. Ширина полки ПН-профилей составляет 40 мм, что дает возможность крепления гипсокартонных листов непосредственно к ней. Угловые профили Наиболее уязвимые места перегородок - наружные угловые стыки. Для устройства таких стыков используются гипсовые панели с прямыми кромками. Однако в таком случае повышается вероятность механического повреждения углов перегородок в процессе эксплуатации. Во избежание этого применяются угловые профили «ПУ». Угол между полками ПУ-профиля составляет 85 градусов, что обеспечивает его плотное примыкание к прямому углу перегородки. Полки элемента перфорированы отверстиями диаметром 5 мм. В процессе монтажа эти отверстия заполняются шпаклевкой, которая наносится на поверхность ПУ-профилей. Этим достигается необходимое сцепление между металлическим профилем и листом гипсокартона. При выполнении криволинейных поверхностей из гипсовых панелей применяются арочные профили. Они изготавливаются из потолочных профилей ПП 60/27 (о потолочных профилях и потолках, изготавливаемых с их помощью, см. ссылка). Радиус изгиба варьируется (но не менее 500 мм). Полки ПП-профиля могут быть направлены как внутрь, так и наружу дуги изгиба. Изоляционный материал В качестве тепло- и звукоизоляционного материала предусматривается пенополистирол (хотя допустимо применение минераловатных и тому подобных плит). Этот материал изготавливается из суспензионного вспенивающегося полистирола и представляет собой жесткий вспененный термопласт, состоящий из сплавленных гранул. Структуру гранул образуют микроскопические поры, заполненные воздухом. Пенополистирол практически на 98 % состоит из воздуха и лишь 2 % приходится на сам пластик. Именно это обуславливает высокие тепло- и звукоизоляционные свойства материала. Помимо низкой теплопроводности, пенополистирол имеет устойчивую структуру в большом диапазоне температур. Он хорошо противостоит воздействию различных химических веществ, как щелочных, так и слабокислых. Пенополистирол не создает питательной среды для грибков и плесени. К числу достоинств пенополистирола можно отнести долговечность и экологичность. Недостатком пенополистирола является его сгораемость. Для уменьшения пожароопасности в описываемый материал добавляют антипирен. Соответственно, различают пенополистирол с антипиреном - «ПСБ-С» и без него - «ПСБ». Плиты изоляционного материала выпускаются длиной от 900 до 5000 мм (интервал 50 мм), шириной - от 500 до 1300 мм (интервал 50 мм) и толщиной - от 20 до 500 мм (интервал 10 мм). Пенополистирол устанавливается во внутреннем пространстве стены или перегородки. Как правило, применяются плиты толщиной 40 мм, при этом между ними и листами облицовки следует оставлять небольшой зазор. Плиты нарезаются ножом или пилой в соответствии с необходимыми размерами. Крепятся они стеновыми анкерами с шагом 400 - 450 мм по вертикали и 900 мм по горизонтали (в этих же целях допускается использование клея). Сопутствующие материалы Среди операций, выполняемых при устройстве стен и перегородок, необходимо выделить заделку швов в местах стыка листов гипсокартона. В технологии «сухого» строительства это, пожалуй, единственный «мокрый» процесс, который предполагает использование водных растворов. Заделка швов между облицовочными плитами может осуществляться с использованием армирующей ленты или без нее. В первом случае применяется шпаклевка для швов «Фугенфюллер» на гипсовой основе. На место стыка панелей с утоньшенными кромками наносится слой шпаклевки, затем на него укладывается армирующая лента, и далее наносится еще один шпаклевочный слой. Кроме того, этот материал используется для ремонта всевозможных дефектов поверхности гипсокартонных листов. Шпаклевка для швов «Унифлот» применяется при заделке стыков без армирующей ленты. Следует отметить, что материалы, используемые для выполнения облицовки из гипсокартонных плит, имеют в своем составе гипс. К подобным материалам относится и гипсовый монтажный клей «Перлфикс». Он применяется для приклеивания гипсовых панелей и плит изоляции. Помимо этого, выпускается до двух десятков наименований других сопутствующих материалов (шпаклевки, клеи, заполнители швов и т.п.).
Выполнение перегородок 1 - гипсокартонный лист; 2 - шуруп; 3 - изоляционный материал; 4 - стоечный профиль; 5 - плинтус; 6 - пол; 7 - герметик; 8 - направляющий профиль; 9 - упругая лента; 10 - выравнивающая цементная стяжка Установка каркаса для гипсоволокнистого листа (гипсокартонного листа, гипсокартона, ГКЛ)

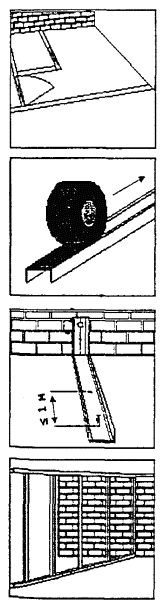

1. Разметить положение перегородки и дверных проемов на полу при помощи рулетки, метра и шнуро-отбойного приспособления. При помощи отвеса перенести разметку на потолок. Производство этой операции значительно облегчает применение специального лазерного устройства. 2. После раскроя на направляющие профили (ПН), предназначенные для установки на полу и потолке, а также на стоечные профили (ПС), примыкающие к стенам, наклеить уплотнительную ленту, которая служит для улучшения параметров перегородки по звукоизоляции. 3. В соответствии с разметкой закрепить направляющие профили на полу и потолке при помощи дюбелей (в случае деревянных конструкций - шурупами). Установку крепежа производить с шагом не более 1 м. Установить и закрепить таким же образом крайние, примыкающие к стенам стоечные профили. 4. Установить стоечные профили в направляющие с шагом около 603 мм и выставить вертикально. Крепление в направляющих не производить. При раскрое необходимо учитывать, что длина стойки должна быть меньше фактической высоты помещения на 10 мм.

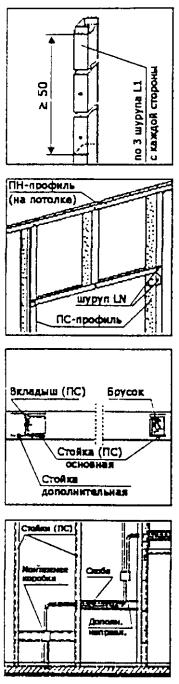

5. В случае необходимости (например, наращивания) стоечные профили скреплять при помощи шурупов LN 9. Соединение производить с нахлестом не менее 10h, где h - высота спинки профиля в мм. Для ПС 50 нахлест - > 500 мм, ПС 75 - > 750 мм, ПС 100 - > 100 мм. 6. По дверной коробке смонтировать опорные стоечные профили и горизонтальную перемычку из ПН-профиля. Установить промежуточную стойку из ПС-профиля, на которой должен быть расположен стык смежных листов. При 2-х слойной обшивке установить две стойки для обеспечения перехлеста 1-го и 2-го слоя. 7. Для укрепления опорных стоек дверного проема при весе двери до 30 кг, вставить и закрепить в них деревянные бруски или смонтировать дополнительные стойки, скрепив их с основными через вкладыши из ПС (ПН)-профиля. 8. Через отверстия в стенках стоек пропустить силовую и слаботочную разводку с таким расчетом, чтобы она впоследствии не была повреждена шурупами. Вывод проводки наружу производить через отверстия в обшивке, обозначенных в проекте, при этом эл. коробки устанавливать друг против друга со смещением не менее 1,0 м. Обшивка гипсоволокнистым листом (гипсокартонным листом, гипсокартоном, ГКЛ)

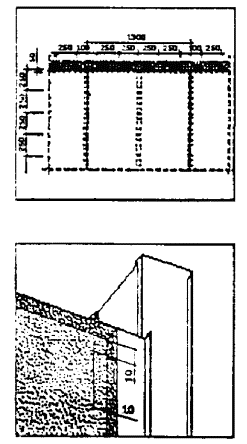

1. Установить вертикально и закрепить гипсоволокнистые листы на каркасе специальными шурупами для ГВЛ с шагом 250 мм. Крепление листа шурупами необходимо вести от угла в двух взаимно перпендикулярных направлениях или от середины к краям. 2. Устанавливая самонарезающие шурупы для ГВЛ необходимо отступать от края листа не менее чем на 10 мм, но не более расстояния необходимого для попадания в полку профиля. В двухслойной обшивке крепление второго слоя ГВЛ допускается производить не к каркасу, а непосредственно к листам первого слоя.

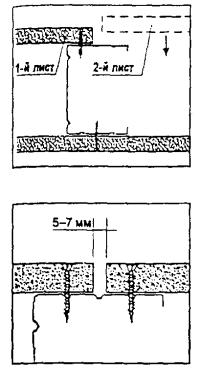

3. Установку гипсоволокнистых листов производить в направлении открытой части профиля. Шурупы должны входить в гипсоволокнистый лист под прямым углом и проникать в полку профиля на глубину около 10 мм. Головки шурупов утопить в поверхность листа на глубину ~ 1,0 мм. 4. При установке гипсоволокнистых листов обеспечить зазор между ними в 5 - 7 мм. Во время установки каждого листа скорректировать положение крайней (по краю листа) и средней (по середине листа) стойки, после чего закрепить к ним лист шурупами. Шпатлевка стыков гипсоволокнистого листа (гипсокартонного листа, гипсокартона, ГКЛ)

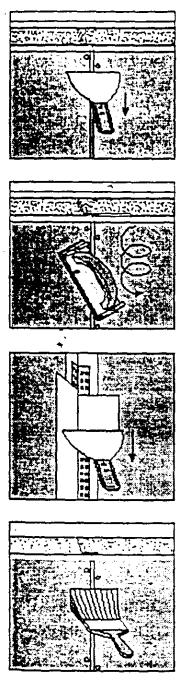

1. В зазор, образованный состыкованными листами при помощи шпателя уложить заподлицо с поверхностью обшивки шпаклевку Фугенфюллер ГВ. Одновременно зашпаклевать места установки шурупов. Убрать излишки шпаклевки. После высыхания раствора произвести окончательное шпаклевание. 2. Произвести затирку мест укладки шпаклевки с целью удаления неровностей и выступов. 3. Внешние углы, для которых существует опасность механического повреждения, укрепить металлическим перфорированным угловым профилем (ПУ-профиль). ПУ-профиль вдавить в предварительно нанесенную на угол шпаклевку, затем накрыть выравнивающим слоем шпаклевки. 4. Места укладки шпаклевки и обработанные затиркой покрыть грунтовочным составом Тифенгрунд. Поверхность ГВЛ обработана специальным укрепляющим составом, поэтому грунтование всей поверхности производится только по необходимости. Техническая часть При внесении изменений, не затрагивающих основные параметры перегородок, а также в зависимости от толщины перегородок, нормы и расценки не корректируются. Расход металлических профилей, а также марка и расход теплоизоляционных материалов может уточняться по проектным и фактическим данным. Нормами и расценками предусмотрено возведение перегородок высотой до 3 м. При устройстве перегородок более 3 м, следует использовать коэффициенты п. 3.9. Коэффициенты к нормам и единичным расценкам
При одновременном применении коэффициенты перемножаются. Таблица ЭСН 10-04-014 Устройство перегородок из гипсокартонных листов (ГКЛ) на металлическом каркасе по типу систем KNAUF и GYPROCСостав работ: 01. Разметка проектного положения перегородки на полу. 02. Перенос разметки с помощью отвеса на потолок. 03. Крепление через уплотнительную ленту или специальный герметик к потолку и полу направляющих профилей ПН каркаса перегородки. 04. Установка в направляющие профили и закрепление в них стоечных профилей ПС. 05. Установка и закрепление на одной из сторон каркаса гипсокартонных листов. 06. Укладка в пазухи между стойками изоляционного материала (нормы 02, 04, 06). 07. Установка и закрепление гипсокартонных листов с другой стороны каркаса. 08. Заделка шпатлевкой стыков между гипсокартонными листами и стеной и мест крепления шурупами. 09. Укладка армирующей ленты на слой шпатлевки. 10. Нанесение накрывочного слоя шпатлевки. 11. Шлифование зашпатлеванной поверхности. 12. Грунтование поверхности под декоративную отделку (При облицовке двумя слоями гипсокартонных листов операции 05, 07 - 09 повторяются). Измеритель: 100 м2 перегородок за вычетом проемов Устройство перегородок: 10-04-014-1 толщиной 75 - 125 мм на одинарном металлическом каркасе с облицовкой одним слоем гипсокартонных листов с обеих сторон без изоляции 10-04-014-2 то же, с изоляцией 10-04-014-3 толщиной 100 - 150 мм на одинарном металлическом каркасе с облицовкой двумя слоями гипсокартонных листов с обеих сторон без изоляции 10-04-014-4 то же, с изоляцией 10-04-014-5 толщиной 155 - 255 мм на двойном металлическом каркасе с облицовкой двумя слоями гипсокартонных листов с обеих сторон без изоляции 10-04-014-6 то же, с двойной изоляцией
Продолжение таблицы
Примечание: В случае замены упругой ленты на герметик для перегородок нормы не корректируются. Единичные расценки В сметных ценах на 01.01.2000 г.
