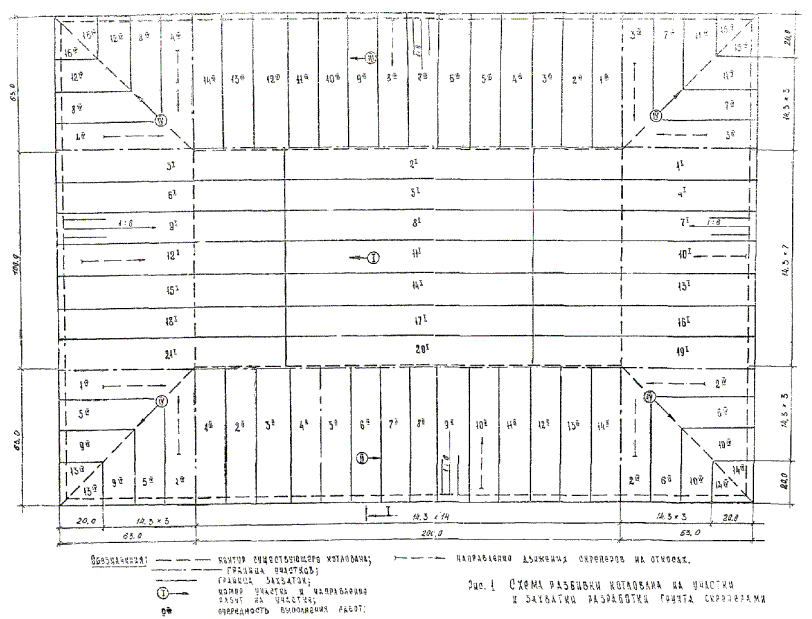

| МИНИСТЕРСТВО МЕЛИОРАЦИИ И ВОДНОГО ХОЗЯЙСТВА СССР ВСЕСОЮЗНЫЙ ГОЛОВНОЙ ПРОЕКТНО-ТЕХНОЛОГИЧЕСКИЙ ИНСТИТУТ ЮЖНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ ТЕХНОЛОГИЧЕСКАЯ КАРТА НА УСТРОЙСТВО ГРУНТОПЛЕНОЧНОГО ЭКРАНА МОСКВА 1987 Технологическая карта на устройство грунтопленочного экрана искусственного водоема разработана отделом технологии водохозяйственного строительства в зоне орошения ВГПТИ «Союзоргтехводстрой» (Л.Н. Перевезенцев, А.И. Кузнецов, Г.Г. Маркина, Н.Г. Бухалова) и ЮжНИИГиМ (Ю.М. Косиченко, Р.Р. Галицкий). Карта рассмотрена и утверждена научно-техническим советом Союзоргтехводстроя (протокол № 2 от 17 марта 1987 г.) 1. ОБЛАСТЬ ПРИМЕНЕНИЯ1.1. Технологическая карта разработана на устройство грунтопленочного экрана искусственного водоема. Основные параметры водоема, длина по дну 200 м; ширина по дну 100 м; глубина 10 м; заложение откосов m = 6. 1.2. В карте предусмотрена поточная технология строительства грунтопленочного экрана, заключающаяся в одновременном выполнении всех видов работ по устройству экрана от подготовки основания до отсыпки защитного слоя. При этом повышается коэффициент использования землеройных машин. В состав работ входят: срезка верхнего слоя грунта по всей площади водоема скреперами с отсыпкой в резерв для устройства защитного слоя; планировка основания грейдером; уплотнение грунта основания катками; устройство противофильтрационного экрана из полиэтиленовой пленки со склеиванием полотнищ пленки битумно-полимерной мастикой; надвижка и разравнивание грунта по пленке бульдозерами; уплотнение грунта защитного слоя катками. 1.3. Работы выполняются при температуре не ниже +5 °С, отсутствии атмосферных осадков и ведутся в две смены. 1.4. При привязке технологической карты к конкретным условиям строительства уточняются объемы работ, средства механизации с учетом максимального использования наличного парка механизмов, калькуляция трудовых затрат, график производства работ. 2. ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ СТРОИТЕЛЬНОГО ПРОЦЕССА2.1. До начала работ по устройству грунтопленочного экрана поточным методом должны быть выполнены следующие работы: доставлены к месту работ необходимые материалы, инвентарь, приспособления, механизмы; проложены временные подъездные дороги для обслуживания стройплощадки; выполнена разбивка поверхности откосов и дна водоема на захватки (рис. 1). 2.2. Работы по устройству грунтопленочного экрана выполняются в соответствии с «Инструкцией по проектированию и строительству противофильтрационных устройств из полиэтиленовой пленки для искусственных водоемов (СН 551-82)». Схемы производства работ по устройству грунтопленочного экрана представлены на рис. 1, 5. 2.3. Подготовка основания под противофильтрационный экран производится по участкам и захваткам в следующей последовательности: скреперами ДЗ-77С разрабатывают грунт на ширину захватки, равную 14,3 м (рис. 1, 3); разработанный грунт укладывают на откос водоема или на готовую захватку с грунтопленочным экраном (рис. 1, 4, 5); основание захватки планируют грейдером ДЗ-99-2-2 и прикатывают за четыре прохода катками ДУ-5 (рис. 1, 4, 5). На поверхности укатанного основания должны отсутствовать посторонние предметы, которые могут повредить пленку. Работы по подготовке основания не должны опережать устройство пленочного экрана более чем на объем двух смен по укладке и склейке пленки. Следует предусмотреть меры, исключающие возможность образования скоплений воды на поверхности основания. 2.4. Грунты основания и защитного слоя должны быть обработаны гербицидами. Необходимость такой обработки обосновывается в проекте. В карте эти вопросы не рассматриваются. 2.5. Для устройства пленочного экрана используют полиэтиленовую пленку, удовлетворяющую ГОСТ 10354-82, толщиной 0,25 мм, шириной полурукава 2 м. На проектном складе рулоны полиэтиленовой пленки должны храниться в заводской упаковке в горизонтальном положении в закрытом сухом помещении при температуре не выше +30 °С. Срок хранения - не более года после изготовления. 2.6. Раскладка полотнищ пленки выполняется на подготовленное основание следующим образом: рулоны пленки, доставленные на тележке трактором «Беларусь», разматывают на длину захватки с учетом запаса на свободное натяжение пленки (принимаем размер пленки в рулонах, доставленных на строительство, 4 × 70 м), т.е. площадь основания, покрываемая пленкой, составит 3,8 × 65 м (рис. 2, 3); пленку укладывают с нахлестом 10 см на край ранее уложенного полотнища; для заделки краев пленки по периметру водоема устраивают вручную канавку на глубину 0,3 м и шириной по дну 0,2 м (рис. 3); на откосах водоема укладку пленки производят сверху вниз с предварительным закреплением пленочных полотнищ металлическими шпильками в канавке, проходящей по периметру водоема. При ветре более 5 м/с укладывать полиэтиленовую пленку не рекомендуется. 2.7. Склейку пленочного экрана выполняют битумно-полимерной мастикой с применением заливщика швов МБ-16А (рис. 4, 5). Технологический процесс производства работ по склейке пленки выполняется в следующей последовательности: заливщик швов МБ-16А устанавливают у захватки; снимают со стрелы заливщика швов металлорукав, поворачивают стрелу в рабочее положение; отворачивают край верхнего полотнища, очищают края пленки от загрязнения; включают битумный насос и с помощью металлорукава, оборудованного специальным наконечником, наносят полоски мастики шириной 1,5 - 2 см на край нижнего полотнища при движении заливщика; прикладывают отвернутый край верхнего полотнища к нижнему и прикатывают клеевой шов ручным катком. Склеиваемая пленка должна быть чистой и сухой. Загрязнение пленки не допускается. При устройстве пленочного экрана разрешается ходить по пленке только в спецобуви. Спецобувь должна быть без каблуков, с мягкой подошвой, исключающей повреждение пленки. Ликвидация повреждений, порывов пленки, обнаруженных при раскладке полотнищ, производится путем наклеивания заплатки из той же пленки битумно-полимерной мастикой. 2.8. К устройству защитного слоя следует приступать после проверки качества пленочного экрана и составления акта на скрытые работы. Устройство защитного слоя не должно отставать от устройства пленочного экрана более чем на 72 ч. 2.9. Грунт защитного слоя, отсыпанный скреперами на откос водоема или на уже уложенный защитный грунтовый слой, перемещают на пленку бульдозерами ДЗ-109ХЛ. Надвижку защитного слоя грунта выполняют поэтапно. 1 этап - надвижка первого слоя грунта толщиной 0,5 м и прикатывание катком. 2 этап - надвижка второго слоя грунта толщиной 0,3 м и прикатывание катком. Движение бульдозера при надвижке и разравнивании защитного слоя грунта на откосах производится вдоль соединительных швов. При устройстве защитного слоя грунта на дне водоема допускается движение бульдозера поперек шва в направлении ориентации нахлеста пленки при тщательном контроле. Для удобства работ по склеиванию пленки защитный слой отсыпают таким образом, чтобы край пленки оставался открытым не менее чем на 20 см. При устройстве защитного слоя на откосах водоема движение бульдозеров по откосу допускается только снизу вверх при условии, что крутизна откоса соответствует паспортным данным бульдозера. Недопустима пробуксовка и разворот гусеничных механизмов на защитном слое.

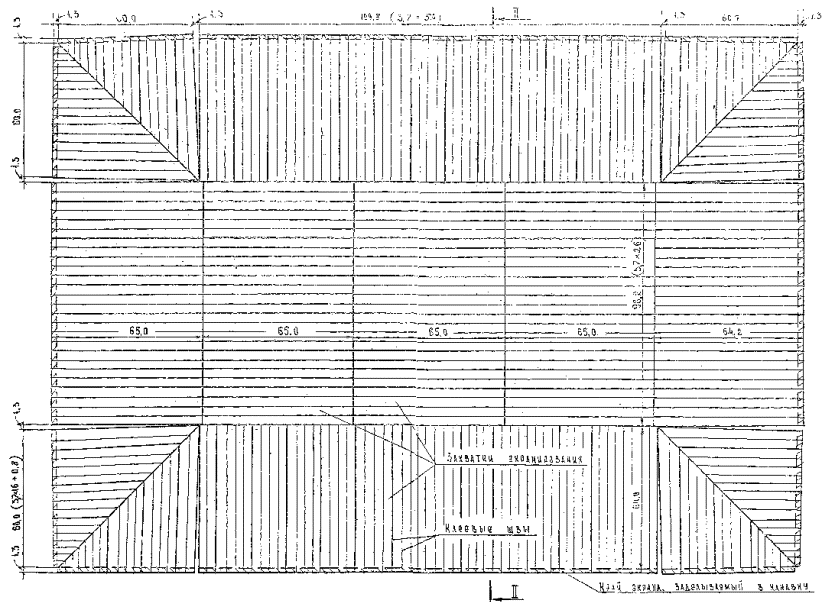

Рис. 2. Схема раскладки полотнищ полиэтиленового экрана.
Примечание:

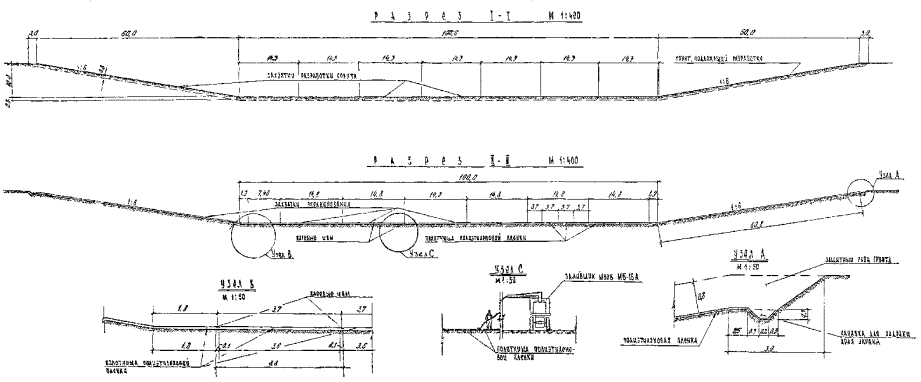

Читать Рис. 3. Разрезы
Примечание:

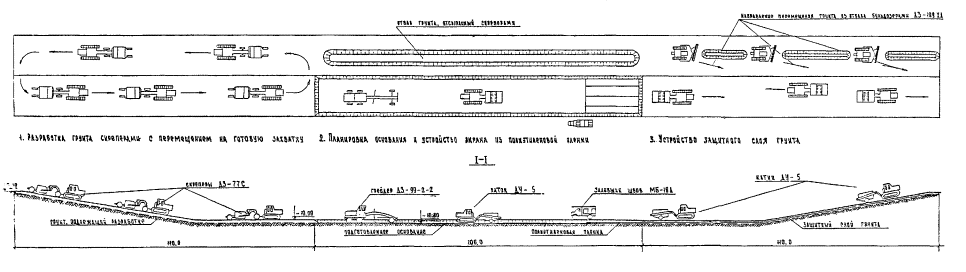

Читать Рис. 4. Схема производства работ по устройству грунтопленочного экрана на смежных захватках (участок I)

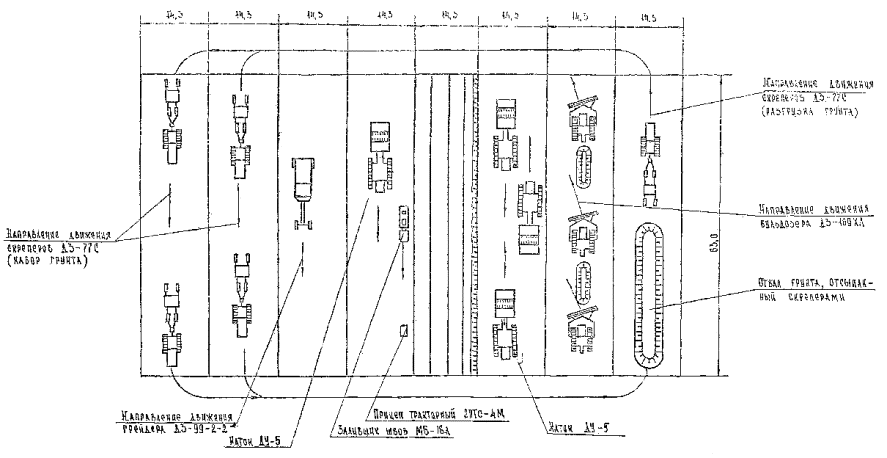

Рис. 5 Схема производства работ по устройству грунтопленочного экрана на откосах (Участки II и III). Примечание: Размеры даны в метрах. 2.10. После планировки бульдозерами отсыпанного слоя грунта приступают к его уплотнению. Уплотнение ведется полуприцепными катками на пневматических шинах ДУ-5 (рис. 4, 5). Грунт естественной влажности уплотняют за восемь проходов по одному следу. 2.11. При завершении работ по устройству защитного слоя на откосах одновременно выполняют окончательное закрепление пленочного экрана по периметру водоема. При движении бульдозера снизу вверх по откосу канавку засыпают грунтом и затем грунт уплотняют катками. 2.12. Работы по устройству грунтопленочного экрана выполняет бригада из двух звеньев общей численностью 21 человек. Звено № 1, выполняющее земляные работы: машинист 6 разр. - 11 машинист 5 разр. - 5 Звено № 2, выполняющее работы по устройству пленочного экрана: машинист 5 разр. - 1 изолировщик 4 разр. - 1 изолировщик 3 разр. - 2 изолировщик 2 разр. - 1 2.13. График производства работ приведен в табл. 1. 2.14. Калькуляция трудовых затрат приведена в табл. 2. 2.15. Операционный контроль качества земляных работ выполняется в соответствии с требованиями СНиП III-8-76 «Правила производства и приемки работ. Земляные сооружения». Операционный контроль качества укладки и склейки пленки в полевых условиях проводят в соответствии с требованиями «Инструкции по проектированию и строительству противофильтрационных устройств из полиэтиленовой пленки для искусственных водоемов (СН 551-82)» п.п. 5.58...5 - 63. По окончании работ по устройству грунтопленочного экрана должны быть составлены акты освидетельствования скрытых работ стройлабораторией в соответствии с установленной формой на основании результатов испытаний. Схема операционного контроля качества работ приведена в табл. 3. 2.16. При производстве работ необходимо соблюдать правила по технике безопасности, приведенные в СНиП III-4-80 «Правила производства и приемки работ. Техника безопасности в строительстве», а также требования, изложенные ниже. Персоналу, обслуживающему заливщик швов МБ-16А запрещается: подключаться к внешней электросети без предварительного надежного заземления корпуса машины; производить заправку мастикой, регулировку, ремонт, очистку и смазку при работающем генераторе или включенной внешней электросети; производить запуск двигателя при включенной коробке отбора мощности; использовать этилированный бензин для промывки смесительной камеры от остатков мастики; включать насос промывки при открытом кране битумного насоса; работать при неисправных приборах электрозащиты. Работающие с битумно-полимерной мастикой должны быть ознакомлены со специальными требованиями противопожарной безопасности при работе с горючими и взрывчатыми веществами. Заливщик швов должен быть снабжен двумя огнетушителями, лопатой, кошмой. Для безопасного передвижения рабочих по пленке, уложенной по откосам, и во избежание ее сползания и вспучивания при ветренной погоде, края пленки должны быть надежно закреплены металлическими шпильками в канавке, проходящей по периметру водоема.

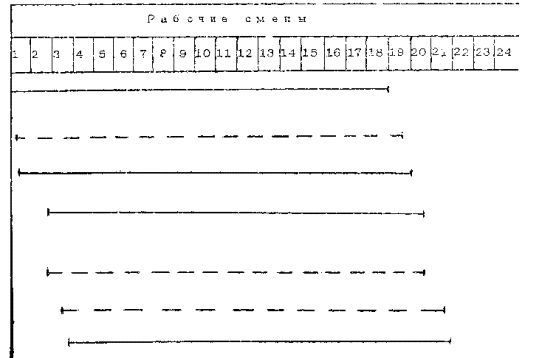

Таблица 1
Таблица 2
Таблица 3
3. Технико-экономические показатели
4. МАТЕРИАЛЬНО-ТЕХНИЧЕСКИЕ РЕСУРСЫ4.1. Потребность в основных материалах и полуфабрикатах приведена в табл. 4. Таблица 4
Примечания: 1. Расход мастики 100 г на 1 п.м. (данные ЮжНИИГиМ). 2. Потребное количество пленки дано с учетом 10 %-го запаса на свободное натяжение. 4.2. Потребность в машинах, оборудовании, инструментах и приспособлениях приводится в табл. 5. Таблица 5
4.3. Потребность в эксплуатационных материалах приводится в табл. 6. Таблица 6
Примечания: 1. Расход масла для двигателей, а также трансмиссионных и консистентных смазок устанавливается на каждые 100 л расхода жидкого топлива в следующих размерах: для карбюраторных двигателей - 3,5 л; дизельных - 5 л; трансмиссионное масло - 1 л; консистентная смазка - 1,5 л. 2. Расход эксплуатационных материалов принят по «Справочнику механизации мелиоративных работ», М., «Колос», 1974. ПриложениеРАСЧЕТ |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
