1.1 РАЗРАБОТКА ВЫЕМОК (ТРАНШЕЙ) ПОД КОНСТРУКЦИИ
в нескальных грунтах

СНиП 3.02.01-87 п.п. 1.11, 3.1-3.11, 3.29, табл. 4

Размеры выемок по дну в натуре должны быть не менее установленных проектом.

Минимальная ширина выемок должна быть не менее ширины конструкции +0,2 м с каждой стороны.

Отклонения от проектного продольного уклона дна траншей, выемок с уклонами не должны превышать ±0,0005.

Выемки следует разрабатывать, как правило, до проектной отметки с сохранением природного сложения грунтов основания.

Отклонения отметок дна выемок в местах устройства фундаментов и укладки конструкций при окончательной разработке не должны превышать ±5 см.

НЕ ДОПУСКАЕТСЯ:

размыв, размягчение, разрыхление или промерзание верхнего слоя грунта основания толщиной более 3 см.

На устройство оснований под конструкции следует составлять акт освидетельствования скрытых работ.

1.2 РАЗРАБОТКА ТРАНШЕЙ ПОД ТРУБОПРОВОДЫ
в нескальных грунтах

СНиП 3.02.01-87 п.п. 1.11, 3.1-3.8, 3.11, 3.29, табл. 4 СНиП III-4-80* п. 9.9, табл. 4

Минимальная ширина траншей (А) должна приниматься наибольшей из числа величин, удовлетворяющих следующим требованиям:

а) с откосами 1:0,5 и круче - по таблице 1;

б) с откосами положе 1:0,5

- Д + 0,3 м при укладке плетями,

- Д + 0,5 м при укладке отдельными трубами;

в) разрабатываемых одноковшовыми экскаваторами:

- в песках и супесях в + 0,15 м

- в глинистых грунтах в + 0,1 м

- в разрыхленных и мерзлых грунтах в + 0,4 м,

где в - ширина режущей кромки ковша;

г) разрабатываемых траншейными экскаваторами - не менее номинальной ширины копания.

Наибольшая крутизна откосов траншей, устраиваемых без крепления в грунтах, находящихся выше уровня грунтовых вод, следует принимать по таблице 2 (требования СНиП III-4-80*).

Максимальная глубина траншей с вертикальными незакрепленными стенками должна приниматься по таблице 3 (требования СНиП III-4-80*).

Отклонения отметок дна траншей при окончательной разработке не должны превышать ±5 см.

Отклонения от проектного продольного уклона дна траншей под безнапорные трубопроводы не должны превышать ±0,0005.

На устройство оснований под трубопроводы следует составлять акт освидетельствования скрытых работ.

Таблица 1

Минимальная ширина траншей с откосами 1:0,5 и круче

Таблица 2

Наибольшая крутизна откосов выемок, траншей

Таблица 3

Максимальная глубина выемок (траншей) с вертикальными незакрепленными стенками

1.3 ОБРАТНАЯ ЗАСЫПКА

СНиП 3.02.01-87 п.п. 4.1, 4.7, 4.9, 4.10, 4.15, 4.26, табл. 7

Содержание мерзлых комьев для наружных пазух зданий и верхних зон траншей с уложенными коммуникациями не должно быть более 20 % от общего объема.

Размер твердых включений, в т.ч. мерзлых комьев, не должен превышать 2/3 толщины уплотненного слоя, но не свыше 30 см.

Обратную засыпку узких пазух при невозможности уплотнения грунта имеющимися средствами следует выполнять малосжимаемыми грунтами (щебень, песок, песчано-гравийный грунт) с проливкой водой.

Засыпку траншей с уложенными трубопроводами следует производить в две стадии:

- на первой стадии выполняется засыпка нижней зоны немерзлым грунтом, не содержащим твердых включений размером свыше 1/10 диаметра асбестоцементных, пластмассовых, керамических, железобетонных труб на высоту 0,5 м над верхом трубы, а для прочих труб - грунтом без включений размером свыше 1/4 их диаметра на высоту 0,2 м над верхом трубы с подбивкой пазух и послойным его уплотнением до проектной плотности с обеих сторон трубы. Стыки засыпаются после проведения их испытаний на прочность и герметичность;

- на второй стадии выполняется засыпка верхней зоны траншеи грунтом, не содержащим твердых включений размером свыше диаметра трубы.

НЕ ДОПУСКАЕТСЯ:

содержание в грунте древесины, гниющего или легкосжимаемого строительного мусора; наличие снега и льда в обратных засыпках и их основаниях; содержание мерзлых комьев для пазух внутри здания.

1.4 ВЕРТИКАЛЬНАЯ ПЛАНИРОВКА

СНиП 3.02.01-87 п. 3.29, табл. 4

ДОПУСКАЕМЫЕ ОТКЛОНЕНИЯ:

- уклона спланированной поверхности от проектного, кроме орошаемых земель ±0,001;

- отметок спланированной поверхности от проектных, кроме орошаемых земель:

а) в нескальных грунтах ±5 см;

б) в скальных грунтах от +10 до -20 см.

НЕ ДОПУСКАЕТСЯ:

образование замкнутых понижений на спланируемой поверхности.

1.5 УСТРОЙСТВО НАСЫПЕЙ

СНиП 3.02.01-87 п.п. 4.1-4.4, 4.7, 4.20, 4.26, табл. 7

ДОПУСКАЕМЫЕ ОТКЛОНЕНИЯ:

- положения оси насыпей:

а) железных дорог ±10 см;

б) автомобильных дорог ±20 см;

- ширины насыпей по верху и по низу ±15 см;

- отметок поверхностей насыпей ±5 см.

Высота насыпей, возводимых без уплотнения, принимается с запасом по высоте на осадку при отсыпке:

а) из скальных грунтов 6 %;

б) из нескальных грунтов 9 %.

НЕ ДОПУСКАЕТСЯ:

- содержание в грунте древесины, волокнистых материалов, гниющего или легкосжимаемого строительного мусора;

- наличие снега и льда;

- увеличение крутизны откосов насыпей.

2.1 УСТАНОВКА БЛОКОВ ЛЕНТОЧНЫХ ФУНДАМЕНТОВ

СНиП 3.03.01-87 п.п. 3.5-3.7, 3.9, 3.10, табл. 12

ПРЕДЕЛЬНЫЕ ОТКЛОНЕНИЯ:

- от совмещения установочных ориентиров блоков фундаментов с рисками разбивочных осей ... 12 мм;

- отметки выравнивающего слоя песка под блоки от проектной ... - 15 мм.

НЕ ДОПУСКАЕТСЯ:

- установка блоков фундаментов на покрытые водой или снегом основания;

- применение раствора, процесс схватывания которого уже начался, а также восстановление его пластичности путем добавления воды;

- загрязнение опорных поверхностей блоков.

2.2 МОНТАЖ БЛОКОВ СТЕН ПОДЗЕМНОЙ ЧАСТИ ЗДАНИЙ

СНиП 3.03.01-87 п.п. 3.5, 3.7, 3.10, 3.11, табл. 12

Отклонение от совмещения установочных ориентиров блоков стен с рисками разбивочных осей - не более 12 мм.

Подвижность раствора для устройства постели должна составлять 5-7 см.

Допускаемое отклонение от вертикали верха плоскостей блоков стен ... 12 мм.

Установку блоков стен следует выполнять с соблюдением перевязки.

Блоки наружных стен, устанавливаемые ниже уровня грунта, должны быть выровнены по внутренней стороне стены, а выше - по наружной.

Вертикальные и горизонтальные швы между блоками должны быть заполнены раствором и расшиты с двух сторон.

НЕ ДОПУСКАЕТСЯ:

- применение раствора, процесс схватывания которого уже начался, а также восстановление его пластичности путем добавления воды;

- загрязнение опорных поверхностей.

2.3 УСТАНОВКА БЛОКОВ ФУНДАМЕНТОВ СТАКАННОГО ТИПА

СНиП 3.03.01-87 п.п. 3.8, 3.10, табл. 12

ПРЕДЕЛЬНЫЕ ОТКЛОНЕНИЯ:

- от совмещения установочных ориентиров стаканов фундаментов с рисками разбивочных осей ... 12 мм;

- отметки выравнивающего слоя песка под блоки от проектной ... - 15 мм;

- отметок опорной поверхности дна стаканов от проектных:

до устройства выравнивающего слоя по дну стакана ... -20 мм;

после устройства выравнивающего слоя по дну стакана ... ±5 мм.

НЕ ДОПУСКАЕТСЯ:

- установка блоков на покрытие водой или снегом основания;

- загрязнение опорных поверхностей стаканов фундаментов.

Установку блоков фундаментов стаканного типа следует производить относительно разбивочных осей по двум взаимно перпендикулярным направлениям.

2.4 УСТРОЙСТВО СВАЙНЫХ ФУНДАМЕНТОВ

СНиП 3.02.01-87 п. 11.6; ВСН 09-81 п. 7.2.11

ДОПУСКАЕМЫЕ ОТКЛОНЕНИЯ:

- установки на место погружения свай с кондуктором, с размером свай по диагонали или диаметру (d):

до 0,5 м                         ±5 мм;

от 0,6 до 1 м                 ±10 мм;

свыше 1 м                     ±12 мм;

- от вертикальности оси забивных свай кроме свай-стоек ... ±2 %;

- отметок голов свай:

с монолитным ростверком ... ±3 см

со сборным ростверком ... ±1 см

безростверковый фундамент со сборным оголовком ... ±5 см

сваи-колонны ... -3 см;

- установки на место погружения свай без кондуктора, с размером свай по диагонали или диаметру (d):

до 0,5 м                         ±10 мм;

от 0,6 м до 1 м             ±20 мм;

свыше 1 м                     ±30 мм.

Предельные отклонения от положения в плане забивных и набивных свай приведены в таблице 1.

НЕ ДОПУСКАЕТСЯ:

погружать сваи с трещинами более 0,3 мм.

Величина отказа забивных свай не должна превышать расчетной величины.

Таблица 1

Предельные отклонения от положения в плане забивных и набивных свай

2.5 УСТРОЙСТВО СБОРНЫХ РОСТВЕРКОВ

СНиП 3.03.01-87 п.п. 11.6, 11.53, табл. 18

Смещение относительно разбивочных осей:

- фундаменты жилых и общественных зданий ... ±10 мм;

- фундаменты промышленных зданий ... ±20 мм.

Смещение осей оголовка относительно осей сваи не должно превышать ... ±10 мм.

Отклонение в отметках поверхностей:

- фундаменты жилых и общественных зданий ... ±5 мм;

- фундаменты промышленных зданий ... ±10 мм.

Толщина растворного шва между ростверком и оголовком не должна превышать 30 мм.

НЕ ДОПУСКАЕТСЯ:

незаполненный раствором промежуток между ростверком и оголовком.

3.1 ОПАЛУБОЧНЫЕ РАБОТЫ

СНиП 3.03.01-87 п.п. 2.109, 2.110, табл. 10

Прогиб собранной опалубки:

- вертикальных поверхностей - 1/400 пролета;

- перекрытий - 1/500 пролета.

Минимальная прочность бетона при распалубке загруженных конструкций, в том числе от вышележащего бетона определяется ППР и согласовывается с проектной организацией.

Минимальная прочность бетона незагруженных монолитных конструкций при распалубке поверхностей:

- вертикальных из условия сохранения формы - 0,2-0,3 МПа;

- горизонтальных и наклонных при пролете:

до 6 м - 70 % проектной;

св. 6 м - 80 % проектной.

Установка и приемка опалубки, распалубливание конструкций, очистка и смазка производятся по проекту производства работ (ППР).

3.2 АРМАТУРНЫЕ РАБОТЫ

СНиП 3.03.01-87 п.п. 2.102-2.104, табл. 9

ДОПУСКАЕМЫЕ ОТКЛОНЕНИЯ:

- в расстоянии между отдельно установленными рабочими стержнями для:

колонн и балок ... ±10 мм;

плит и стен фундаментов ... ±20 мм;

массивных конструкций ... ±30 мм;

- при армировании конструкций отдельными стержнями, установленными внахлестку без сварки, длина нахлестки должна быть не менее:

для арматуры А-I          40d;

для арматуры А-II         40d;

для арматуры А-III       50d;

- при армировании конструкций сварными сетками и каркасами допускается установка их без сварки путем перепуска на длину, указанную в проекте, но не менее 250 мм;

- в расстоянии между рядами арматуры для:

плит и балок толщиной до 1 м ... ±10 мм;

конструкций толщиной более 1 м ... ±20 мм.

Допускаемые отклонения от проектной толщины защитного слоя приведены в табл. 1.

На арматурные работы необходимо составлять акты освидетельствования скрытых работ.

Таблица 1

ДОПУСКАЕМЫЕ ОТКЛОНЕНИЯ
толщины защитного слоя бетона от проектной

3.3 УКЛАДКА БЕТОННЫХ СМЕСЕЙ

СНиП 3.03.01-87 п.п. 2.8, 2.10-2.14, табл. 2

Высота свободного сбрасывания бетонной смеси в опалубку конструкции:

колонн - не более 5,0 м

перекрытий - не более 1,0 м

стен - не более 4,5 м.

неармированных конструкций - не более 6,0 м.

Верхний уровень уложенной бетонной смеси должен быть на 50-70 мм ниже верха щитов опалубки.

Перед бетонированием горизонтальные и наклонные бетонные поверхности рабочих швов должны быть очищены от мусора, грязи, масел, снега, льда, цементной пленки.

Бетонные смеси следует укладывать в бетонируемые конструкции горизонтальными слоями одинаковой толщины без разрывов с последовательным направлением укладки в одну сторону во всех слоях.

Толщина укладываемых слоев бетонной смеси:

- при уплотнении смеси тяжелыми подвесными вертикально расположенными вибраторами - на 5-10 см меньше длины рабочей части вибратора;

- при уплотнении смеси подвесными вибраторами, расположенными под углом к вертикали (до 30 град.) - не более вертикальной проекции длины рабочей части вибратора;

- при уплотнении смеси ручными глубинными вибраторами - не более 1,25 длины рабочей части вибратора;

- при уплотнении смеси поверхностными вибраторами в конструкциях:

неармированных - 70 см;

с одной арматурой - 25 см;

с двойной арматурой - 12 см.

3.4 ПРИЕМКА МОНОЛИТНЫХ БЕТОННЫХ И ЖЕЛЕЗОБЕТОННЫХ СТЕН

СНиП 3.03.01-87 п.п. 2.111, 2.113, табл. 11, 12

ДОПУСКАЕМЫЕ ОТКЛОНЕНИЯ:

- линий плоскостей пересечения от вертикали или проектного наклона на всю высоту конструкции:

стен, поддерживающих монолитные покрытия и перекрытия ... 15 мм;

стен, поддерживающих сборные балочные конструкции ... 10 мм;

- стен зданий и сооружений, возводимых в скользящей опалубке, при отсутствии промежуточных перекрытий 1/500 высоты сооружения, но не более 100 мм;

- стен зданий и сооружений, возводимых в скользящей опалубке, при наличии промежуточных перекрытий 1/1000 высоты сооружения, но не более 50 мм;

- местных неровностей поверхности бетона при проверке двухметровой рейкой, кроме опорных поверхностей - 5 мм;

- горизонтальных плоскостей на всю длину выверяемого участка - 20 мм;

- длины - 20 мм;

- размера поперечного сечения +6 мм; -3 мм;

- отметок поверхностей и закладных изделий, служащих опорами - 5 мм.

Разница отметок по высоте на стыке двух смежных поверхностей - 3 мм.

Приемку конструкций следует оформлять в установленном порядке актом освидетельствования скрытых работ или актом на приемку ответственных конструкций.

3.5 ПРИЕМКА МОНОЛИТНЫХ БЕТОННЫХ И ЖЕЛЕЗОБЕТОННЫХ КОЛОНН

СНиП 3.03.01-87 п.п. 2.111, 2.112, 2.113, табл. 11, 12

ДОПУСКАЕМЫЕ ОТКЛОНЕНИЯ:

- плоскостей от вертикали или проектного наклона на всю высоту конструкции для:

колонн, поддерживающих монолитные покрытия и перекрытия, ... 15 мм;

колонн, поддерживающих сборные балочные конструкции, ... 10 мм;

- длины колонн ±20 мм;

- поперечного сечения +6 мм; -3 мм;

- местных неровностей стен поверхности бетона при проверке двухметровой рейкой, кроме опорных поверхностей, ... 5 мм;

- отметок поверхностей и закладных изделий, служащих опорами, ... - 5 мм.

Приемку конструкций следует оформлять в установленном порядке актом освидетельствования скрытых работ или актом на приемку ответственных конструкций.

3.6 ПРИЕМКА МОНОЛИТНЫХ БЕТОННЫХ И ЖЕЛЕЗОБЕТОННЫХ ФУНДАМЕНТОВ

СНиП 3.03.01-87 п.п. 2.111, 2.112, 2.113, табл. 11, 12

ДОПУСКАЕМЫЕ ОТКЛОНЕНИЯ:

- плоскостей от вертикали или проектного наклона на всю высоту фундаментов ... 20 мм;

- горизонтальных плоскостей на всю длину выверяемого участка ... 20 мм;

- местных неровностей поверхности бетона при проверке двухметровой рейкой, кроме опорных поверхностей ... мм;

- длины элементов ±20 мм;

- поперечного сечения элементов +6 мм; -3 мм;

- отметок поверхностей и закладных изделий, служащих опорами для сборных железобетонных колонн и других сборных элементов, ... 5 мм;

- уклона опорных поверхностей фундаментов при опирании стальных колонн без подливки ... 0,0007;

- расположения анкерных болтов: в плане внутри контура опоры ... 5 мм;

в плане вне контура опоры ... 10 мм;

по высоте контура опоры ... +20 мм;

- разницы отметок по высоте на стыке двух смежных поверхностей ... 3 мм.

Приемку конструкций следует оформлять в установленном порядке актом освидетельствования скрытых работ или актом на приемку ответственных конструкций.

4.1 КЛАДКА ПЕРЕГОРОДОК
(из керамического и силикатного кирпича, из керамических, бетонных, силикатных и природных камней правильной формы)

СНиП 3.03.01-87 п.п. 7.4, 7.6, 7.13, 7.29, 7.90, табл. 34

ДОПУСКАЕМЫЕ ОТКЛОНЕНИЯ:

- толщины конструкции ... ±15 мм;

- ширины простенков ... -15 мм;

- ширины проемов ... +15 мм;

- смещение осей конструкций от разбивочных осей ... 10 мм.

Толщина швов кладки:

- горизонтальных ... 12 мм,

- предельное отклонение ... -2; +3 мм;

- вертикальных ... 10 мм;

- предельное отклонение ... ±2 мм.

- поверхностей кладки от вертикали на один этаж ... 10 мм;

- рядов кладки от горизонтали на 10 м длины перегородки ... 15 мм;

- неровности на вертикальной поверхности кладки, обнаруженные при наложении 2-метровой рейки ... 10 мм.

Высота неармированных перегородок, не раскрепленных перекрытиями:

- для перегородок толщиной 12 см ... 1,8 м;

- для перегородок 9 см ... 1,5 м.

Толщина швов армированной кладки не более 16 мм.

НЕ ДОПУСКАЕТСЯ:

ослабление конструкции бороздами, отверстиями, нишами, не предусмотренные проектами.

4.2 КЛАДКА СТЕН
(из керамического и силикатного кирпича, из керамических, бетонных, силикатных и природных камней правильной формы)

СНиП 3.03.01-87 п.п. 7.3, 7.4, 7.6, 7.21, 7.29, 7.90, табл. 34

ДОПУСКАЕМЫЕ ОТКЛОНЕНИЯ:

- глубины не заполненных раствором швов, при кладке впустошовку с лицевой стороны ... 15 мм;

- толщины конструкции ... ±15 мм;

- ширины простенков ... -15 мм;

- отметок опорных поверхностей ... -10 мм,

- ширины проемов ... +15 мм;

- смещения вертикальных осей оконных проемов от вертикали ... 20 мм.

Толщина швов кладки:

- горизонтальных ... 12 мм,

- предельное отклонение ... -2; +3 мм;

- вертикальных ... 10 мм;

- предельное отклонение ... ±2 мм.

- смещения осей конструкции от разбивочных осей ... 10 мм;

- поверхностей и углов кладки от вертикали:

на один этаж ... 10 мм;

на здание высотой более двух этажей ... 30 мм;

- рядов кладки от горизонтали на 10 м длины стены ... 15 мм;

- неровности на вертикальной поверхности кладки при наложении 2-метровой рейки ... 10 мм;

- размеров сечений вентиляционных каналов ... ±5 мм.

Толщина швов армированной кладки - не более 16 мм.

НЕ ДОПУСКАЕТСЯ:

- ослабление каменных конструкций бороздами, отверстиями, нишами, не предусмотренными проектом;

- применение силикатного кирпича для кладки цоколей зданий.

Приемку выполненных каменных конструкций следует производить до оштукатуривания поверхностей.

4.3 КЛАДКА СТОЛБОВ
(из керамического и силикатного кирпича, из керамических, бетонных, силикатных и природных камней правильной формы)

СНиП 3.03.01-87 п.п. 7.4, 7.6, 7.18, 7.21, 7.29, 7.90, табл. 34

ДОПУСКАЕМЫЕ ОТКЛОНЕНИЯ:

- глубины не заполненных раствором вертикальных швов, при кладке впустошовку ... 10 мм;

- толщины конструкций ... ±10 мм;

- отметок опорных поверхностей ... - 10 мм;

- поверхностей и углов кладки от вертикали:

на один этаж ... 10 мм;

- на здание высотой более двух этажей ... 30 мм;

- смещения осей конструкции от разбивочных осей ... 10 мм;

- неровностей на вертикальной поверхности кладки, обнаруженных при наложении 2-метровой рейки ... 5 мм.

Толщина швов кладки:

- горизонтальных ... 12 мм,

- предельное отклонение ... -2; +3 мм,

- вертикальных 10 мм,

- предельное отклонение ... ±2 мм.

Толщина швов армированной кладки - не более 16 мм.

НЕ ДОПУСКАЕТСЯ:

- ослабление каменных конструкций бороздами, отверстиями, нишами, не предусмотренными проектом;

- применение битого кирпича для кладки.

5.1 МОНТАЖ ЖЕЛЕЗОБЕТОННЫХ КОЛОНН ОДНОЭТАЖНЫХ ЗДАНИЙ

СНиП 3.03.01-87 п.п. 3.7, 3.12, 3.13, 3.16, табл. 12

ПРЕДЕЛЬНЫЕ ОТКЛОНЕНИЯ:

- от совмещения ориентиров (рисок геометрических осей, граней) в нижнем сечении колонн с установочными ориентирами (рисками разбивочных осей) - 8 мм;

- осей колонн в верхнем сечении от вертикали при длине колонн, м:

до 4                                             ... 20 мм;

св. 4 до 8                                     ... 25 мм;

св. 8 до 16                                   ... 30 мм;

св. 16 до 25                                 ... 40 мм;

- разности отметок верха колонн или их опорных площадок при длине колонн, м:

до 4                                             ... 14 мм;

св. 4 до 8                                     ... 16 мм;

св. 8 до 16                                   ... 20 мм;

св. 16 до 25                                 ... 24 мм.

НЕ ДОПУСКАЕТСЯ:

применение непредусмотренных проектом прокладок в стыках колонн для выравнивания высотных отметок и приведения их в вертикальное положение без согласования с проектной организацией.

Проектное положение колонн следует выверять по двум взаимно перпендикулярным направлениям. Результаты контроля должны оформляться геодезической исполнительной схемой.

5.2 МОНТАЖ ЖЕЛЕЗОБЕТОННЫХ РИГЕЛЕЙ, БАЛОК, ФЕРМ

СНиП 3.03.01-87 п.п. 3.7, 3.18, 3.20, 3.22, табл. 12

ПРЕДЕЛЬНЫЕ ОТКЛОНЕНИЯ:

- от совмещения ориентиров (рисок геометрических осей, граней) в нижнем сечении установленных элементов с установочными ориентирами - 8 мм;

- от совмещения ориентиров в верхнем сечении установленных элементов с установочными ориентирами при высоте элемента на опоре, м:

до 1                                             ... 6 мм;

св. 1 до 1,6                                  ... 8 мм;

св. 1,6 до 2,5                               ... 10 мм;

св. 2,5                                          ... 12 мм;

- от симметричности (половина разности глубины опирания концов элемента) в направлении перекрываемого пролета при длине элемента, м:

до 4                                             ... 5 мм;

св. 4 до 8                                     ... 6 мм;

св. 8 до 16                                   ... 8 мм;

св. 16                                           ... 10 мм;

- в расстоянии между осями верхних поясов ферм и балок в середине пролета ... 60 мм.

НЕ ДОПУСКАЕТСЯ:

применение не предусмотренных проектом подкладок для выравнивания монтируемых элементов по отметкам без согласования с проектной организацией.

При монтаже должен осуществляться постоянный геодезический контроль, результаты контроля должны оформляться геодезической исполнительной схемой.

5.3 МОНТАЖ ПЛИТ ПЕРЕКРЫТИЙ И ПОКРЫТИЙ

СНиП 3.03.01-87 п.п. 3.5-3.7, 3.19-3.22, табл. 12

Толщина слоя раствора под плитами перекрытий должна быть не более 20 мм.

Поверхности смежных плит перекрытий вдоль шва со стороны потолка должны быть совмещены.

Глубина опирания плит - по проекту.

ПРЕДЕЛЬНЫЕ ОТКЛОНЕНИЯ:

- разности отметок лицевых поверхностей двух смежных непреднапряженных панелей (плит) перекрытий в шве при длине плит, м:

до 4                                             ... 8 мм;

св. 4 до 8                                     ... 10 мм;

св. 8 до 16                                   ... 12 мм;

- от симметричности (половина разности глубины опирания концов элемента) при установке плит в направлении перекрываемого пролета при длине элемента, м:

до 4                                             ... 5 мм;

св. 4 до 8                                     ... 6 мм;

св. 8 до 16                                   ... 8 мм;

св. 16 до 25                                 ... 10 мм.

НЕ ДОПУСКАЕТСЯ:

- применение непредусмотренных проектом подкладок для выравнивания укладываемых элементов по отметкам без согласования с проектной организацией;

- применение раствора, процесс схватывания которого уже начался, а также восстановление его пластичности путем добавления воды.

5.4 МОНТАЖ ЛЕСТНИЧНЫХ МАРШЕЙ И ПЛОЩАДОК

СНиП 3.03.01-87 п. 37, табл. 12

ПРЕДЕЛЬНЫЕ ОТКЛОНЕНИЯ:

- ступеней от горизонтали ... 2 мм;

- защитных решеток от вертикали ... 3 мм;

- площадок лестниц от горизонтали ... 5 мм;

- отметок верха лестничной площадки от проектной ... 5 мм;

- от симметричности (половина разности глубины опирания концов площадки (в направлении перекрываемого пролета при длине площадки до 4 м ... 5 мм;

- размеры глубины опирания площадок в направлении перекрываемого пролета - по проекту.

Монтаж лестничных маршей и площадок разрешается производить только после приемки опорных элементов, включающей геодезическую проверку соответствия их планового и высотного положения с составлением геодезической исполнительной схемы.

5.5 МОНТАЖ БАЛКОННЫХ ПЛИТ И ПЕРЕМЫЧЕК

СНиП 3.03.01-87, п. 7.87, 7.90

БАЛКОННЫЕ ПЛИТЫ:

- разность уровней плоскости плиты балкона и пола помещения должна быть не более 80 + 100 мм;

- уклон балконной плиты от наружной стены ... 2 %.

ПЕРЕМЫЧКИ:

- допускаемые отклонения отметок опорных поверхностей стены ... -10 мм;

- величина опирания перемычек на стены - по проекту;

- боковая поверхность перемычек не должна выходить за плоскость стены.

Балконные плиты и перемычки монтируются одновременно с возведением наружных стен.

5.6 МОНТАЖ СТЕНОВЫХ ПАНЕЛЕЙ КАРКАСНЫХ ЗДАНИЙ

СНиП 3.03.01-87 п.п. 3.6, 3.7, 3.27, 3.28, табл. 12

ПРЕДЕЛЬНЫЕ ОТКЛОНЕНИЯ:

- от смещения ориентиров (рисок геометрических осей, граней) в нижнем сечении установленных панелей навесных стен с установочными ориентирами (рисками геометрических осей или гранями нижележащих элементов, рисками разбивочных осей) ... 10 мм;

- от вертикали верха плоскостей навесных стеновых панелей ... 12 мм;

- разности отметок верха стеновых панелей в пределах выверяемого участка при:

установке по маякам ... 10 мм,

контактной установке ... (12 + 2n) мм,

где n - число установленных по высоте панелей.

НЕ ДОПУСКАЮТСЯ:

- щели между торцом панели после ее выверки и растворной постелью;

- применение раствора, процесс схватывания которого уже начался.

5.7 МОНТАЖ ПАНЕЛЕЙ, БЛОКОВ НЕСУЩИХ СТЕН ЗДАНИЙ

СНиП 3.03.01-87 п.п. 3.6, 3.7, 3.25, 3.26, табл. 12

ПРЕДЕЛЬНЫЕ ОТКЛОНЕНИЯ:

- от совмещения ориентиров (рисок геометрических осей, граней) в нижнем сечении установленных панелей, блоков с установочными ориентирами (рисками геометрических осей или гранями нижележащих элементов, рисками разбивочных осей) ... 8 мм;

- от вертикали верха плоскостей:

панелей ... 10 мм,

блоков ... 12 мм;

- отметок маяков относительно монтажного горизонта ... ±5 мм.

Толщина маяков при отсутствии в проекте специальных указаний должна составлять ... 10-30 мм.

НЕ ДОПУСКАЮТСЯ:

- щели между торцом панели после ее выверки и растворной постелью;

- применение раствора, процесс схватывания которого уже начался.

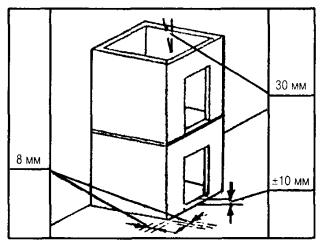

5.8 МОНТАЖ ОБЪЕМНЫХ БЛОКОВ ШАХТ ЛИФТОВ

СНиП 3.03.01-87 п. 3.30, табл. 12

ПРЕДЕЛЬНЫЕ ОТКЛОНЕНИЯ:

- от совмещения ориентиров (рисок геометрических осей) в нижнем сечении установленных объемных блоков с установочными ориентирами (рисками геометрических осей или гранями нижележащих элементов, рисками разбивочных осей) ... 8 мм;

- от перпендикулярности внутренней поверхности стен ствола шахты лифта относительно горизонтальной плоскости (пола приямка) ... 30 мм;

- по высоте порога дверного проема объемного элемента шахты лифта относительно посадочной площадки ... ±10 мм.

НЕ ДОПУСКАЮТСЯ:

разрывы по высоте при монтаже более чем на один этаж.

Объемные блоки шахт лифтов следует монтировать, как правило, с установленными в них кронштейнами для закрепления направляющих кабин и противовесов.

5.9 МОНТАЖ ОБЪЕМНЫХ БЛОКОВ

СНиП 3.03.01-87 п.п. 3.5-3.7, 3.29, табл. 12

При монтаже выполняется выверка совмещением осей двух взаимно перпендикулярных граней устанавливаемых блоков в уровне нижнего сечения с рисками осей нижестоящего блока.

Относительно вертикальной плоскости блоки выверяются по двум взаимно перпендикулярным граням.

ПРЕДЕЛЬНЫЕ ОТКЛОНЕНИЯ:

- от совмещения ориентиров (рисок геометрических осей, граней) в нижнем сечении установленных блоков с установочными ориентирами (рисками геометрических осей или гранями нижележащих элементов, рисками разбивочных осей) ... 8 мм;

- от вертикали верха плоскостей объемных блоков ... 10 мм.

5.10 МОНТАЖ САНИТАРНО-ТЕХНИЧЕСКИХ КАБИН

СНиП 3.03.01-87, п. 3.31, табл. 12

ПРЕДЕЛЬНЫЕ ОТКЛОНЕНИЯ:

от совмещения ориентиров (рисок геометрических осей, граней) в нижнем сечении кабин с установочными ориентирами (рисками геометрических осей или гранями нижележащих элементов, рисками разбивочных осей) ... 8 мм.

Санитарно-технические кабины надлежит устанавливать на прокладки, канализационный и водопроводный стояки необходимо тщательно совмещать с соответствующими стояками нижерасположенных кабин.

НЕ ДОПУСКАЮТСЯ:

разрывы по высоте при монтаже более чем на один этаж.

Отверстия в панелях перекрытий после установки кабин, монтажа стояков и проведения гидравлических испытаний должны быть тщательно заделаны раствором.

5.11 МОНТАЖ ГИПСОБЕТОННЫХ ПЕРЕГОРОДОК

СНиП 3.03.01-87 п.п. 3.7, 6.4, табл. 12

ПРЕДЕЛЬНЫЕ ОТКЛОНЕНИЯ:

- от вертикали верха плоскости перегородок ... 12 мм;

- от совмещения продольной оси перегородки в нижнем сечении с рисками разбивочных осей ... 8 мм.

Панели перегородок устанавливают на слой раствора согласно ориентирных рисок.

Крепление панелей перегородок к стенам по высоте должно производиться в двух местах, к перекрытиям при длине панелей до 4 м - в одном месте, а при большей длине - в двух местах.

Стыки плотно забивают просмоленной паклей и заделывают гипсовым раствором с затиркой.

При приемке должен составляться акт освидетельствования скрытых работ по креплению перегородок и заделке стыков.

5.12 МОНТАЖ АСБЕСТОЦЕМЕНТНЫХ ЭКСТРУЗИОННЫХ ПАНЕЛЕЙ И ПЛИТ

СНиП 3.03.01-87 п.п. 6.4-6.8, табл. 25

ПРЕДЕЛЬНЫЕ ОТКЛОНЕНИЯ:

- уступ между смежными гранями панелей из их плоскости ... 4 мм;

- плоскость панелей от вертикали ... 5 мм;

- толщина шва между смежными панелями по длине ... ±4 мм.

При приемке следует проверять надежность закрепления панелей, отсутствие трещин, зыбкости поврежденных мест.

Промежуточному контролю подлежит изоляция стыков между панелями.

5.13 МОНТАЖ КАРКАСНО-ОБШИВНЫХ ПЕРЕГОРОДОК

СНиП 3.03.01-87 п.п. 6.14-6.17, табл. 26

ПРЕДЕЛЬНЫЕ ОТКЛОНЕНИЯ:

- смещение направляющих от разбивочных осей ... 3 мм;

- расстояние между осями стоек ... ±2 мм;

- минимальная величина нахлеста листа обшивки на стойку:

в металлическом каркасе ... 10 мм;

в деревянном каркасе ... 20 мм;

- расстояние между деталями крепления направляющих к несущим конструкциям ... ±5 мм;

- уступ между смежными листами вдоль шва ... 1 мм;

- размер шва между стыкуемыми листами ... -1; +2 мм;

- зазоры между звукоизоляционными плитами, а также между ними и элементами каркаса не более 2 мм;

- углубление головки винта или шурупа в обшивку каркаса ... 0,5-1 мм;

- перегородок от вертикали - не более 2 мм на 1 м высоты и 10 мм на всю высоту помещения;

- поверхности перегородок, подготовленные для отделки, должны иметь не более двух неровностей глубиной или высотой 3 мм при накладывании двухметровой рейки.

Законченные монтажом конструкции перегородок следует принимать поэтажно или посекционно.

При приемке следует проверять устойчивость каркаса, надежность крепления листов обшивки, отсутствие у листов надрывов, повреждений, сбитых углов по длине грани, масляных пятен и загрязнений.

5.14 МОНТАЖ СТЕН ИЗ ПАНЕЛЕЙ ТИПА «СЭНДВИЧ» И ПОЛИСТОВОЙ СБОРКИ

СНиП 3.03.01-87 п.п. 6.19-6.21, табл. 27

ПРЕДЕЛЬНЫЕ ОТКЛОНЕНИЯ:

- от вертикали продольных кромок панелей ... 0,001 длины панели;

- разность отметок концов горизонтально установленных панелей при длине панели:

до 6 м ... 5 мм,

свыше 6 м до 12 м ... 10 мм;

- плоскости наружной поверхности стенового ограждения от вертикали ... 0,002 высоты ограждений;

- размеров карт укрупненной сборки по длине и ширине ... ±6 мм;

- разности размеров диагоналей ... 15 мм.

Законченные монтажом конструкции стен следует принимать на все здание, температурный блок или по пролетам.

5.15 СВАРКА МОНТАЖНЫХ СОЕДИНЕНИЙ ЖЕЛЕЗОБЕТОННЫХ КОНСТРУКЦИЙ

СНиП 3.03.01-87 п.п. 8.39, 8.42, 8.43, 8.49; ГОСТ 10992-75, ГОСТ 14098-85

НЕ ДОПУСКАЮТСЯ:

- трещины всех видов и размеров в швах сварных соединений;

- ожоги дуговой сваркой на поверхности стержней рабочей арматуры;

- обрезка концов стержней из конструкций при монтаже или подготовка их кромок электродугой;

- применения вставки между стыкуемыми арматурными стержнями менее 80 мм и более одной.

ДОПУСКАЕМЫЕ ОТКЛОНЕНИЯ несоосности стыкуемых арматурных стержней, смещений и размеров элементов сварных соединений

Конструкции сварных соединений узлов должны соответствовать требованиям проекта.

Сварные соединения должны быть очищены от шлака и брызг металла.

Выполненные сварочные работы перед бетонированием узлов сопряжений должны быть оформлены актами освидетельствования скрытых работ.

Допускаемые количество и размеры наружных дефектов в сварных соединениях, выполненных дуговой, ванной и ванно-шовной сваркой

5.16 АНТИКОРРОЗИЙНАЯ ЗАЩИТА

СНиП 3.03.01-87 п.п. 3.38, 3.39 ВСН-09-81, п.п. 22.14-22.16

Антикоррозийное покрытие сварных соединений, а также участков закладных деталей и связей надлежит выполнять во всех местах, где при монтаже и сварке нарушена заводская защита.

Способ антикоррозийной защиты должен быть указан в проекте.

Непосредственно перед нанесением антикоррозийных покрытий защищаемые поверхности должны быть очищены от остатков сварочного шлака, брызг металла, жиров и других загрязнений.

Готовое покрытие подлежит проверке по следующим показателям:

- внешний вид,

- время выдержки покрытия до начала эксплуатации,

- толщина.

Внешний вид покрытия проверяется после высыхания материала защиты.

Время выдержки покрытия до начала эксплуатации оценивается степенью высыхания.

Толщина слоя защиты в соответствии с проектом.

НЕ ДОПУСКАЮТСЯ:

непрокрашенные места, потеки, вздутия, шелушения и растрескивания покрытия на окрашенной поверхности.

По антикоррозийной защите составляется акт освидетельствования скрытых работ.

5.17 ГЕРМЕТИЗАЦИЯ СТЫКОВ

СНиП 3.03.01-87 п.п. 3.54, 3.57-3.69, 3.74

Конструкция и состав заполнения стыка должны соответствовать проекту.

Соединение уплотняющих прокладок по длине должно быть «на ус», место соединения на расстоянии не менее 0,3 м от пересечения вертикального и горизонтального стыка.

Обжатие прокладок, установленных в стыках, должно составлять не менее 20 % диаметра (ширины) их поперечного сечения.

Соединение воздухозащитных лент по длине внахлест, величина нахлеста ... 100-120 мм.

Предельное отклонение толщины слоя мастики от проектной не должно превышать ... 12 мм.

Температура мастик в момент нанесения:

- при положительных температурах наружного воздуха ... 15-20 град. С;

- в зимние периоды:

для нетвердеющих ... 35-40 град. С, для отверждающихся ... 15-20 град. С.

НЕ ДОПУСКАЕТСЯ:

- замена материала для изоляции стыков без согласования с проектной организацией;

- нанесение герметизирующих мастик на влажные, заиндевевшие или обледеневшие поверхности стыков;

- уплотнение стыков двумя скрученными вместе прокладками;

- разрывы на поверхности нанесенного слоя мастики.

На весь комплекс работ по герметизации стыков оформляются акты освидетельствования скрытых работ.

5.18 ЗАМОНОЛИЧИВАНИЕ СТЫКОВ И ШВОВ

СНиП 3.03.01-87 п.п. 3.34-3.48, 3.50, 3.51

Класс бетона и марка раствора для замоноличивания стыков и швов должны быть указаны в проекте.

Для приготовления бетонных смесей применять портландцементы М-400 и выше, крупного заполнителя размером не более 1/3 сечения стыка и 3/4 наименьшего расстояния в свету между стержнями арматуры.

Прочность бетона или раствора в стыках ко времени распалубки должна соответствовать указанной в проекте; при отсутствии указания в проекте - не менее 50 % проектной прочности на сжатие.

Замоноличивание стыков следует выполнять после проверки правильности установки конструкции, приемки соединений элементов в узлах сопряжения и выполнения антикоррозийного покрытия сварных соединений.

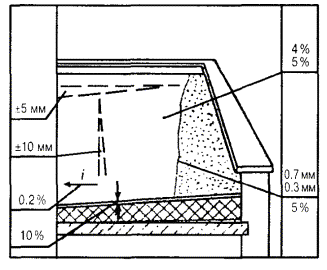

6.1 ПОДГОТОВКА ОСНОВАНИЙ И НИЖЕЛЕЖАЩИХ ЭЛЕМЕНТОВ ИЗОЛЯЦИИ И КРОВЛИ

СНиП 3.04.01-87 п.п. 2.5-2.7, табл. 2, 3

ДОПУСКАЕМЫЕ ОТКЛОНЕНИЯ:

- поверхности основания при рулонной и безрулонной эмульсионной и мастичной изоляции и кровли:

вдоль уклона и на горизонтальной поверхности ±5 мм,

поперек уклона и на вертикальной поверхности ±10 мм;

- плоскости элемента от заданного уклона (по всей площади) - 0,2 %;

- по толщине элемента конструкции - 10 % от проектной;

- число неровностей (плавного очертания протяженностью не более 150 мм) на площади поверхности 4 кв. м - не более 2.

Допускаемая влажность оснований перед нанесением грунтовки не должна превышать:

- бетонных - 4 %,

- цементно-песчаных, гипсовых и гипсо-песчаных - 5 %,

- любых оснований при нанесении составов на водной основе - до появления поверхностно-капельной влаги.

Толщина грунтовки, мм:

- для кровель из наплавляемых материалов - 0,7, предельное отклонение 5 %,

- при огрунтовке отвердевшей стяжки - 0,3 мм, предельное отклонение 5 %,

- при огрунтовке стяжек в течение 4 ч. после нанесения раствора - 0,6 мм, предельное отклонение 10 %.

Огрунтовка поверхности перед нанесением приклеивающих и изоляционных составов должна быть выполнена сплошной без пропусков и разрывов.

Грунтовка должна иметь прочное сцепление с основанием, на приложенном к ней тампоне не должно оставаться следов вяжущего.

На устройство каждого элемента изоляции, кровли следует составлять акт освидетельствования скрытых работ.

6.2 УСТРОЙСТВО ТЕПЛОИЗОЛЯЦИИ ИЗ СЫПУЧИХ МАТЕРИАЛОВ

СНиП 3.04.01-87 п. 2.37, табл. 5, 6

Допускаемая влажность оснований не должна превышать:

- из сборных 4 %,

- из монолитных 5 %.

Отклонения плоскости изоляции:

- от заданного уклона 0,2 %,

- по горизонтали ±5 мм,

- по вертикали ±10 мм.

Отклонения толщины изоляции от проектной ±10 %.

Отклонения коэффициента уплотнения от проектного ±5 %.

Теплоизоляцию из сыпучих материалов необходимо устраивать по маячным рейкам полосами 3-4 м, слоями толщиной до 60 мм с уплотнением после укладки.

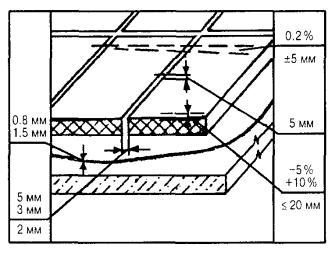

6.3 УСТРОЙСТВО ТЕПЛОИЗОЛЯЦИИ ИЗ ПЛИТ

СНиП 3.04.01-87 п. 2.36, табл. 5, 7

Допускаемая влажность основания не должна превышать:

- из сборных 4 %,

- из монолитных 5 %.

Толщина слоя прослойки не должна превышать, мм:

- из клеев и холодных мастик - 0,8;

- из горячих мастик - 1,5.

Ширина швов между плитами, блоками, изделиями, мм:

- при наклейке - не более 5 (для жестких изделий - 3),

- при укладке насухо - не более 2.

Отклонения плоскости изоляции:

- от заданного уклона - 0,2 %,

- по горизонтали ±5 мм,

- по вертикали ±10 мм.

Величина уступов между плитками не должна превышать 5 мм.

Отклонения толщины теплоизоляции от проектной -5 ... +10 %, но не более 20 мм.

Плиты теплоизоляции должны укладываться на основание плотно друг к другу и иметь одинаковую толщину в каждом слое. При устройстве теплоизоляции в несколько слоев швы плит необходимо устраивать вразбежку.

НЕ ДОПУСКАЮТСЯ:
