ЖИЛИЩНО-КОММУНАЛЬНОГО ХОЗЯЙСТВА РСФСР Утверждаю Директор НИИ коммунального водоснабжения и очистки воды АКХ им. К.Д. Памфилова И.И. Демин 29 сентября 1989 г. РУКОВОДСТВО Отдел научно-технической информации АКХ Москва 1989 Испарители жидкого хлора ИЖХ-12,5 и ИЖХ-50 разработаны НИИ коммунального водоснабжения и очистки воды совместно с исполнителями. Образцы приняты межведомственной комиссией с участием представителей Госгортехнадзора (приказ Минжилкомхоза РСФСР от 15.12.88 № 34). Настоящее руководство составлено НИИ КВОВ (канд. техн. наук Д.Л. Басин) и предназначено для проектных и эксплуатационных организаций. НАЗНАЧЕНИЕ ИЗДЕЛИЯИспаритель жидкого хлора (индекс «ИЖХ») предназначен для непрерывного испарения жидкого хлора с автоматическим поддержанием заданного теплового режима. Испаритель применяется в технологических схемах подача - испарение - дозирование хлора и обрабатываемые природные и сточные воды с целью их обеззараживания. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ИЖХ-12,5 ИЖХ-50 Производительность, кг/ч, в пределах 2 - 12,5 10 - 50 Предельное давление, МПа, не более 1,6 Рабочее давление, МПа, в пределах 0,2 - 0,4 Температура теплоносителя, °С 68 ± 2 Установленная мощность, кВт, не более 2,5 5 Напряжение питания от трехфазной сети с глухозаземленной нейтралью, В Габаритные размеры, мм, не более: длина 540 770 ширина 374 600 высота 1538 1585 Масса, кг, не более 90 180 УСТРОЙСТВО И ПРИНЦИП РАБОТЫИспарители жидкого хлора (рис. 1, 2) каждого типоразмера состоят из блока управления 1, корпуса 2, крышки 3, теплообменника 4, теплоизоляции с обечайкой 5.

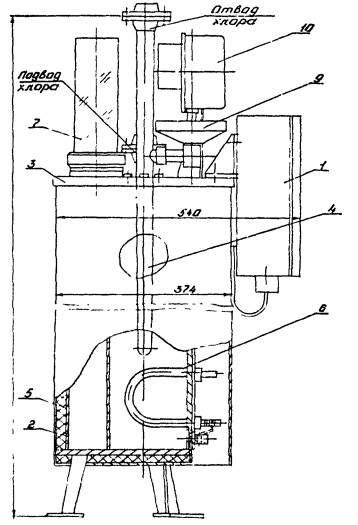

Рис. 1. Испаритель ИЖХ-50: 1 - блок управления; 2 - корпус; 3 - крышка; 4 - теплообменник; 5 - теплоизоляция с обечайкой; 6 - теплоэлектронагреватели; 7 - стеклянная мерная трубка; 8 - манометрические термометр; 9 - мембранный разделитель; 10 - электроконтактный манометр.
Рис. 2. Испаритель ИКХ-12,5 (обозначения см. рис. 1). Корпус представляет цилиндрическую емкость с плоским днищем. В днище имеется патрубок для слива воды. В нижней части корпуса расположены три электронагревателя 6. В крышке имеются два отверстия для крепления с помощью фланцев теплообменника и штуцера для установки датчика термометра; патрубок для установки стеклянной мерной трубки 7, являющейся указателем уровня воды в испарителе; кронштейн для крепления манометрического термометра 8. Крышка крепится к фланцу корпуса. Теплообменник представляет согнутую из трубы конструкцию U-образной формы. К прямым участкам трубы с каждой стороны приварены по два фланца для крепления теплообменника к крышке и для присоединения его к трубопроводам подачи и отвода хлора и штуцер, к которому через угольник крепятся разделитель 9 и электроконтактный манометр 10. Блок управления крепится к кронштейнам, установленным на крышке. Имеется возможность подключения внешних цепей сигнализации. Принцип работы При залитом в корпус теплоносителе (вода + 0,05 % силиката натрия) включаются электронагреватели. При подаче в теплообменник жидкого хлора происходят его нагревание и испарение. Температура теплоносителя (68 ± 2 °С) поддерживается автоматически, путем включения электронагревателей с помощью электроконтактного манометрического термометра. МЕРЫ БЕЗОПАСНОСТИИспарители эксплуатируются в соответствии с «Правилами безопасности для производства, хранения и транспортирования хлора ПБХ-83» (М.: Недра, 1983). Давление хлора в теплообменнике не должно превышать 1,6 МПа. РАЗМЕЩЕНИЕ, МОНТАЖ И ПОДГОТОВКА ИСПАРИТЕЛЕЙ К РАБОТЕИспарители жидкого хлора устанавливаются и монтируются в помещении расходного склада хлора или в хлораторной, в соответствии с типовыми проектами. Соединяются подводящие и отводящие хлоропроводы к входному и выходному патрубкам испарителя, и проверяется плотность соединений в соответствии с требованиями «Правил безопасности для производства, хранения и транспортирования хлора ПБХ-83» и «Правил устройства газопроводов ПУГ-79». Перед подключением к хлоропроводам теплообменник продувается сухим воздухом. Подключается электрооборудование в соответствии с электрической схемой (рис. 3). Заземляются металлические корпуса электрооборудования на общий заземляющий контур. Через патрубок для установки мерной стеклянной трубки заливается в корпус теплоноситель. Включаются выключатели QF1, QF2, лампы H1 «Сеть» и Н2 «Нагреватель» должны отключиться. Проверяется работа нагревателя в режиме нагрева воды до установленной максимальной температуры, и регулируется температура воды в диапазоне установленной минимальной и максимальной температуры. Проверяется работа сигнальных цепей путем имитации «обрыв» нагревателя и «повышение» давления хлора выше допустимого.
Рис. 3. Электрическая схема. ПОРЯДОК РАБОТЫВключается выключатель «Сеть» (QF1), и прогревается теплоноситель до 68 °С. Открывается вентиль на емкость с жидким хлором, и он подается в испаритель под давлением 0,2 - 0,4 МПа с расходом, не превышающим наибольшую производительность испарителя. Выключать испаритель хлора по окончании работы в следующей последовательности: закрывается вентиль подачи жидкого хлора; выключается выключатель «Сеть» (QF1). Испарители обслуживаются оператором хлораторной. Подробные указания по размещению, монтажу, эксплуатации и техническому обслуживанию даны в сопроводительной документации на испарители. СОДЕРЖАНИЕ
|
