| ГОСТ 3.1001-81 МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ ЕДИНАЯ СИСТЕМА ТЕХНОЛОГИЧЕСКОЙ ДОКУМЕНТАЦИИ ОБЩИЕ ПОЛОЖЕНИЯ ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ МОСКВА ИНФОРМАЦИОННЫЕ ДАННЫЕ 1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом СССР по стандартам 2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 30.06.81 № 3186 3. СТАНДАРТ УНИФИЦИРОВАН с национальным стандартом ГДР ТГЛ 42327-01 в части назначения, области распространения, классификации видов и групп документов 4. ВЗАМЕН ГОСТ 3.1001-74 5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
6. ИЗДАНИЕ (апрель 2001 г.) с Изменением № 1, утвержденным в декабре 1989 г. (ИУС 4-90) МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
Дата введения 01.01.83 Настоящий стандарт устанавливает назначение, область распространения и классификацию государственных стандартов и рекомендаций, входящих в комплекс документов Единой системы технологической документации (ЕСТД) (далее - комплекс документов ЕСТД), применяемых машиностроительными и приборостроительными организациями и предприятиями СНГ и обозначение государственных стандартов ЕСТД. Допускается распространение требований и правил ЕСТД на технологическую документацию, разрабатываемую и применяемую другими организациями и предприятиями отраслей промышленности. Установленные в государственных стандартах ЕСТД правила и положения распространяются на все виды технологических документов, научно-техническую и учебную литературу в той части, в которой они могут быть для нее применены. (Измененная редакция, Изм. № 1). 1. ОПРЕДЕЛЕНИЕ И НАЗНАЧЕНИЕ1.1. Единая система технологической документации - комплекс государственных стандартов и рекомендаций, устанавливающих взаимосвязанные правила и положения по порядку разработки, комплектации, оформления и обращения технологической документации, применяемой при изготовлении и ремонте изделий (включая сбор и сдачу технологических отходов). 1.2. Назначение комплекса документов ЕСТД: - установление единых унифицированных машинно-ориентированных форм документов, обеспечивающих совместимость информации, независимо от применяемых методов проектирования документов (без применения средств механизации и автоматизации, с применением средств механизации или автоматизации); - создание единой информационной базы для внедрения средств механизации и автоматизации, применяемых при проектировании технологических документов (далее - документов) и решении инженерно-технических задач; - установление единых требований и правил по оформлению документов на единичные, типовые и групповые технологические процессы (операции), в зависимости от степени детализации описания технологических процессов; - обеспечение оптимальных условий при передаче технологической документации на другое предприятие (другие предприятия) с минимальным переоформлением; - создание предпосылок по снижению трудоемкости инженерно-технических работ, выполняемых в сфере технологической подготовки производства и в управлении производством; - обеспечение взаимосвязи с системами общетехнических и организационно-методических стандартов. 1.1, 1.2. (Измененная редакция, Изм. № 1). 2. СОСТАВ И КЛАССИФИКАЦИЯ КОМПЛЕКСА ДОКУМЕНТОВ ЕСТД2.1. В комплекс документов ЕСТД входят: - государственные стандарты ЕСТД; - государственные стандарты ЕСКД, требования которых распространяются на технологическую документацию, согласно перечню в приложении 1; - рекомендации ЕСТД согласно перечню в приложении 2; - рекомендации, положения которых распространяются на технологическую документацию, согласно перечню в приложении 3. (Измененная редакция, Изм. № 1). 2.1а. Рекомендации, входящие в комплекс документов ЕСТД, содержат рекомендуемый порядок разработки и оформления технологической документации и порядок проведения работ, связанных с функционированием ЕСТД. В наименование рекомендаций ЕСТД входит групповой заголовок системы, например: «РЕКОМЕНДАЦИИ. Единая система технологической документации. ПОРЯДОК ОФОРМЛЕНИЯ КАРТЫ РЕГИСТРАЦИИ РЕЗУЛЬТАТОВ ИСПЫТАНИЙ». Примеры обозначения рекомендаций ЕСТД приведены в приложении 4. (Введен дополнительно, Изм. № 1).

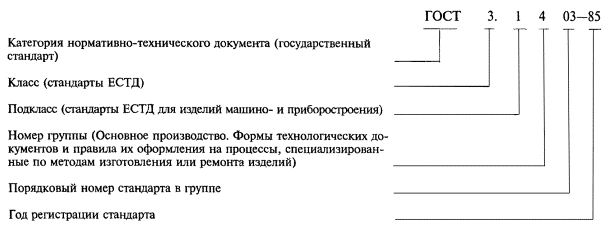

(Измененная редакция, Изм. № 1). 2.3. (Исключен, Изм. № 1). 2.4. В группу 0 должны входить стандарты, устанавливающие общие положения. 2.5. В группу 1 должны входить стандарты, устанавливающие правила оформления документов общего назначения и документов, применяемых независимо от методов изготовления и ремонта изделий (например, ведомости оснастки), а также стандарты и рекомендации, требования и правила которых распространяются на оформление всех документов, независимо от степени детализации описания технологических процессов, организации производства и методов изготовления и ремонта изделий. 2.6. В группу 2 должны входить стандарты и рекомендации, устанавливающие классификацию и обозначение технологических документов. 2.7. В группу 3 должны входить стандарты и рекомендации, устанавливающие особенности оформления и функционирования документов на машинных носителях. 2.8. В группу 4 должны входить стандарты и рекомендации, устанавливающие формы и правила оформления технологических документов, применяемых в основном производстве в зависимости от применяемых методов при изготовлении и ремонте изделий, за исключением испытаний и технического контроля. 2.9. В группу 5 должны входить стандарты и рекомендации, устанавливающие формы и правила оформления технологических документов, применяемых в основном производстве при описании технологических процессов (операции) испытаний и технического контроля, а также при контроле выполнения технологических процессов. 2.10. В группу 6 должны входить стандарты и рекомендации, устанавливающие формы и правила оформления документов, применяемых во вспомогательном производстве. 2.11. В группу 7 должны входить стандарты и рекомендации, устанавливающие правила записи технологических операций (переходов). 2.5 - 2.11. (Измененная редакция, Изм. № 1). 2.11а. В группу 8 должны входить стандарты, имеющие в своем обозначении соответствующий индекс. (Введен дополнительно, Изм. № 1). 2.12. В группу 9 должны входить стандарты и рекомендации, устанавливающие правила и положения по созданию информационной базы для автоматизированных систем управления и проектирования документов. (Измененная редакция, Изм. № 1). 3. ОБОЗНАЧЕНИЕ СТАНДАРТОВ ЕСТД3.1. Обозначение стандартов ЕСТД строится на классификационном принципе. 3.2. Обозначение стандартов должно состоять из: - цифры 3, присвоенной классу стандартов на Единую систему технологической документации; - цифры 1 (после точки), обозначающей подкласс стандартов (для изделий машиностроения и приборостроения); - цифры, обозначающей номер группы стандартов в соответствии с п. 2.2; - двухзначного числа, определяющего порядковый номер стандарта в данной группе; - двух последних чисел (после тире), указывающих год регистрации стандарта. Пример обозначения стандарта «Единая система технологической документации. Формы и правила оформления документов на технологические процессы и операции ковки и штамповки»:
(Измененная редакция, Изм. № 1). ПРИЛОЖЕНИЕ 1Справочное ПЕРЕЧЕНЬ ГОСУДАРСТВЕННЫХ СТАНДАРТОВ ЕСКД, ТРЕБОВАНИЯ КОТОРЫХ РАСПРОСТРАНЯЮТСЯ НА ТЕХНОЛОГИЧЕСКУЮ ДОКУМЕНТАЦИЮ
ПРИЛОЖЕНИЕ 2Справочное ПЕРЕЧЕНЬ РЕКОМЕНДАЦИЙ ЕСТД
ПРИЛОЖЕНИЕ 3Справочное ПЕРЕЧЕНЬ РЕКОМЕНДАЦИЙ, ПОЛОЖЕНИЯ КОТОРЫХ РАСПРОСТРАНЯЮТСЯ НА ТЕХНОЛОГИЧЕСКУЮ ДОКУМЕНТАЦИЮ

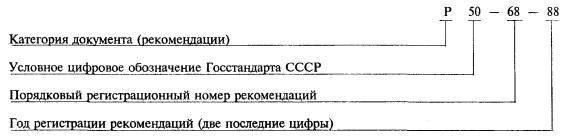

ПРИЛОЖЕНИЕ 4Справочное ПРИМЕРЫ ОБОЗНАЧЕНИЙ РЕКОМЕНДАЦИЙ ЕСТДПример обозначения рекомендаций, утвержденных постановлением Госстандарта СССР, «Единая система технологической документации. Учет применяемости технологической оснастки»:

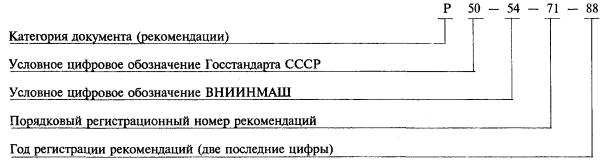

Пример обозначения рекомендаций, утвержденных приказом ВНИИНМАШ Госстандарта СССР, «Единая система технологической документации. Автоматизированное формирование форм технологических документов на основе базы данных»:
Примечание. В обозначении рекомендаций, разработанных Горьковским филиалом ВНИИНМАШ, вместо условного цифрового обозначения «54» проставляется число «609». ПРИЛОЖЕНИЯ 1-4. (Введены дополнительно, Изм. № 1). СОДЕРЖАНИЕ
|
