ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ОБОРУДОВАНИЕ ДЕРЕВООБРАБАТЫВАЮЩЕЕ
СТАНКИ КРУГЛОПИЛЬНЫЕ
ДЛЯ РАСПИЛОВКИ ПИЛОМАТЕРИАЛОВ.
КОНЦЫ ШПИНДЕЛЕЙ И ФЛАНЦЫ

ОСНОВНЫЕ РАЗМЕРЫ

ГОСТ 11019-89

ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ОБОРУДОВАНИЕ ДЕРЕВООБРАБАТЫВАЮЩЕЕ.
СТАНКИ КРУГЛОПИЛЬНЫЕ ДЛЯ
РАСПИЛОВКИ ПИЛОМАТЕРИАЛОВ.
КОНЦЫ ШПИНДЕЛЕЙ И ФЛАНЦЫ

Основные размеры

Woodworking equipment. Circular-sawing machines
for lumber. Ends of spindles and flanges.
Basic dimensions

ГОСТ
11019-89

Дата введения 01.01.91

1. Настоящий стандарт распространяется на концы шпинделей и зажимные фланцы однопильных круглопильных станков для продольной и поперечной распиловки пиломатериалов.

Требования настоящего стандарта являются обязательными.

(Измененная редакция, Изм. № 1).

2. Концы шпинделей и фланцы должны изготавливаться исполнений:

1 - для посадки пилы непосредственно на шпиндель;

2 - для посадки пилы на пильную втулку.

3. Основные и присоединительные размеры концов шпинделей и фланцев должны соответствовать для исполнения 1 указанным на черт. 1 и в табл. 1, для исполнения 2 - указанным на черт. 2 и в табл. 2.

Примечание. Черт. 1 и 2 не определяют конструкцию концов шпинделей и способы крепления пилы.

4. Диаметры шпинделей для установки круглых пил, регламентированные международным стандартом ИСО 7006-81, приведены в приложении.

(Введен дополнительно, Изм. № 1).

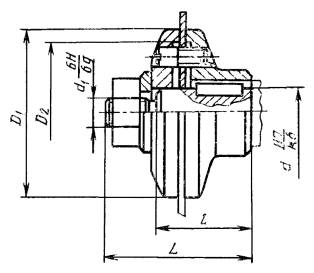

Исполнение 1

Черт. 1

Таблица 1

d	L	l	d₁	D₁	D₂
32	85	56	М24´2; M24´2LH	100	80
40	90; 110	56; 71	М30´2; M30´2LH	100; 125; 160; 200; 240; 300	80; 100; 130; 170; 210; 240
50	160	100	М48´3; M48´3LH
80	220	160	М64´4; M64´4LH

Исполнение 2

Черт. 2

Таблица 2

мм

d	L	d₁	D₁	D₂
32	56	50	100; 125; 160; 200; 240; 300	80; 100; 130; 170; 210; 270
40	100	50; 80
50	130	80

ПРИЛОЖЕНИЕ

Справочное

ИСО 7006-81 Станки деревообрабатывающие. Диаметры шпинделей для установки круглых пил

Диаметры шпинделей для установки круглых пил соответствуют установленным на черт. 3 и в табл. 3.

Черт. 3

Таблица 3

Диаметр d, мм
12,5	20	30	40	60	85

(Введено дополнительно, Изм. № 1).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством станкостроительной и инструментальной промышленности СССР

РАЗРАБОТЧИКИ.

А.В. Линьков, Л.В. Каплюшин, А.В. Щербина, Л.И. Каташ

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 28.11.89 № 3499

3. Срок проверки - 1999 г., периодичность проверки 10 лет

4. ВЗАМЕН ГОСТ 11019-76

5. ПЕРЕИЗДАНИЕ (апрель 1994 г.) с Изменением № 1, утвержденным в декабре 1991 г. (ИУС 4-92)
