ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СВАИ ЗАБИВНЫЕ ЖЕЛЕЗОБЕТОННЫЕ

СВАИ ЗАБИВНЫЕ ЖЕЛЕЗОБЕТОННЫЕ ЦЕЛЬНЫЕ
СПЛОШНОГО КВАДРАТНОГО СЕЧЕНИЯ С ПОПЕРЕЧНЫМ
АРМИРОВАНИЕМ СТВОЛА С НАПРЯГАЕМОЙ АРМАТУРОЙ

Конструкция и размеры

ГОСТ 19804.2-79*

ИЗДАТЕЛЬСТВО СТАНДАРТОВ

МОСКВА

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СВАИ ЗАБИВНЫЕ ЖЕЛЕЗОБЕТОННЫЕ ЦЕЛЬНЫЕ
СПЛОШНОГО КВАДРАТНОГО СЕЧЕНИЯ С ПОПЕРЕЧНЫМ
АРМИРОВАНИЕМ СТВОЛА С НАПРЯГАЕМОЙ АРМАТУРОЙ

Конструкция и размеры

Prestressed reinforced-concrete driven square piles.
Structure and dimensions

ГОСТ

19804.2-79*

Постановлением Государственного комитета СССР по делам строительства от 24 октября 1979 г. № 208 срок введения установлен

с 01.01.81

* Переиздание (май 1995 г.) с Изменением № 1, утвержденным в июне 1983 г.; Пост. №54 от 31.03.83 (ИУС 9-83)

1. Настоящий стандарт распространяется на забивные железобетонные цельные сваи сплошного квадратного сечения с поперечным армированием ствола с напрягаемой арматурой и устанавливает конструкцию свай и арматурных изделий к ним.

2. Железобетонные сваи сплошного квадратного сечения с напрягаемой продольной арматурой должны удовлетворять требованиям ГОСТ 19804-91 и требованиям настоящего стандарта.

3. Форма, марки, номинальные размеры свай и проектные марки бетона по прочности на сжатие должны соответствовать указанным на черт. 1 и в табл. 1.

Сваи сплошного квадратного сечения с поперечным армированием ствола с напрягаемой продольной арматурой

1 - подъемные петли; 2 - штырь для фиксации места строповки при подъеме на копер

Черт. 1

Таблица 1

Марка сваи

Номинальные размеры, мм

Проектная марка бетона по прочности на сжатие

Объем бетона, м3

Масса сваи, т

Расход стали на одну сваю, кг

L

l

l1

l2

b

СНпр3-30

3000

250

600

-

300

М300

0,28

0,70

10,7

СНпр3,5-30

3500

700

0,33

0,83

11,2

СНпр4-30

4000

800

0,37

0,93

11,8

СНпр4,5-30

4500

900

0,42

1,05

12,4

СНпр5-30

5000

1000

0,46

1,15

12,9

СНпр5,5-30

5500

1100

0,51

1,28

13,5

СНпр6-30

6000

1200

0,55

1,38

14,2

СНпр7-30

7000

1400

0,64

1,60

16,5

СНпр8-30

8000

1600

2400

0,73

1,83

17,6

СН9-30

9000

1800

2600

0,82

2,05

36,0

24,6

СНпр9-30

СН10-30

10000

2100

2900

0,91

2,28

39,6

27,0

СНпр10-30

СН11-30

11000

2300

3200

1,00

2,50

42,7

28,8

33,0

СНпр11-30

СНк11-30

М350

СН12-30

12000

2500

3500

М300

1,09

2,73

45,7

СНпр12-30

М350

38,1

СНк12-30

35,2

СН13-30

13000

2700

3800

М400

1,18

2,95

51,4

СНпр13-30

43,2

СНк13-30

40,0

СН14-30

14000

2900

4100

1,27

3,18

55,6

СНпр14-30

55,2

СНк14-30

43,3

СН15-30

15000

3100

4400

1,36

3,40

75,4

СНпр15-30

68,2

СНк15-30

64,8

СНпр8-35

8000

300

1600

2400

350

М300

1,00

2,50

20,0

СНпр9-35

9000

1800

2600

1,12

2,80

27,1

СН10-35

10000

2100

2900

1,24

3,10

42,6

СНпр10-25

29,9

СНк10-35

М350

33,8

СН11-35

11000

2300

3200

350

М300

1,37

3,43

45,6

CHпр11-35

31,6

СНк11-35

М350

35,9

CH12-35

12000

2500

3500

М300

1,49

3,73

48,9

СНпр12-35

41,2

СНк12-35

М350

38,3

СН13-35

13000

2700

3800

М400

1,61

4,03

56,2

СНпр13-35

48,0

СНк13-35

44,8

СН14-35

14000

2900

4100

1,73

4,33

75,2

СНпр14-35

59,6

СНк14-35

47,4

СН15-35

15000

3100

4400

1,86

4,65

79,6

СНпр15-35

72,4

СНк15-35

69,0

СН16-35

16000

3300

4700

1,98

4,95

105,0

СНк16-35

99,0

СН17-35

17000

3500

5000

2,12

5,30

137,7

СНк17-35

105,7

СН18-35

18000

3700

5300

2,23

5,58

144,9

СНк18-35

133,9

СН19-35

19000

3900

5600

2,35

5,80

152,2

СНк19-35

202,7

СН20-35

20000

4100

5900

2,47

6,18

193,5

СНк20-35

212,5

СН13-40

13000

350

2700

3800

400

2,10

5,26

76,2

СНпр13-40

53,5

СНк13-40

50,3

СН14-40

14000

2900

4100

2,26

5,65

80,9

СНпр14-40

65,3

СНк14-40

53,0

СН15-40

15000

3100

4400

2,42

6,05

105,2

СНпр15-40

78,3

СНк15-40

74,8

СН16-40

16000

3300

4700

2,50

6,45

112,6

СНк16-40

106,6

СН17-40

17000

3500

5000

2,74

6,85

144,2

СНк17-40

112,2

СН18-40

18000

3700

5300

2,90

7,25

151,6

СНк18-40

140,6

СН19-40

19000

3900

5600

3,06

7,65

194,1

СНк19-40

212,3

СН20-40

20000

4100

5900

3,22

8,05

203,2

СНк20-40

222,3

Примечание. Расход стали на одну сваю приведен при условии армирования проволокой класса B-I.

(Измененная редакция, Изм. № 1).

4. Сваи длиной до 7 м включ. допускается изготовлять без фиксирующих штырей, при этом строповка свай при подъеме на копер должна осуществляться у верхней подъемной петли.

5. При соответствующем технико-экономическом обосновании для восприятия больших горизонтальных или вертикальных нагрузок допускается изготовлять сваи сечением 350´350 и 400´400 мм длиной, менее указанной в табл. 1. При этом марка бетона свай по прочности на сжатие должна быть:

- для свай сечением 350´350 мм - М300 и М350 (при армировании свай арматурой из канатов);

- для свай сечением 400´400 мм - М400.

6. В качестве крупного заполнителя для бетона свай должен применяться фракционированный щебень из естественного камня и гравия по ГОСТ 26633-91, при этом размер фракции должен быть не более 40 мм.

По согласованию с заказчиком допускается применять в качестве крупного заполнителя гравий по ГОСТ 26633-91 для свай длиной до 12 м включ.

Примечание. Возможность применения гравия в качестве крупного заполнителя указывается в заказной спецификации, устанавливается проектной организацией для условий погружения свай в пески средней плотности и рыхлые, супеси пластичные и текучие, суглинки и глины от текучих до тугопластичных, илы и торфы, и опирания свай на все виды грунтов, за исключением скальных и крупнообломочных.

7. В качестве продольной напрягаемой арматуры должна применяться:

а) высокопрочная арматурная проволока периодического профиля класса Вр-II по ГОСТ 7348-81;

б) горячекатаная арматурная сталь классов A-IV и A-V по ГОСТ 5781-82 и классов A-IV и A-V по ГОСТ 10884-81. Для свай длиной до 12 м включ. предпочтительно применять арматуру класса Ат-IVС.

в) арматурные канаты класса К-7 по ГОСТ 13840-68.

8. Натяжение арматуры классов Вр-II и К-7 следует осуществлять механическим способом, натяжение арматуры классов A-IV, A-V, Ат-V, Ат-IVС - электротермическим (для свай длиной до 12 м включ.) или механическим способами. Допускается использовать электротермический способ для натяжения проволочной арматуры класса Вр-II.

При натяжении электротермическим способом высокопрочной проволоки и термически упрочненной стержневой арматуры дополнительно должны производиться контрольные испытания арматуры на растяжение после электронагрева.

Образцы испытываются на растяжение в соответствии с требованиями ГОСТ 10446-80.

Температура нагрева напрягаемой арматуры при электротермическом способе натяжения не должна превышать величин, установленных нормативными документами по технологии изготовления предварительно напряженных конструкций.

9. Предельная величина предварительного напряжения арматуры so принята:

а) при механическом способе натяжения so = 0,95 RaII кгс/см2;

б) при электротермическом способе натяжения

, кгс/см2,

где RaII - расчетное сопротивление арматуры растяжению для предельных состояний второй группы, кгс/см2;

l - длина натягиваемого стержня, м.

7-9. (Измененная редакция, Изм. № 1).

10. При количестве продольных проволок и канатов 8 и более расстояние между их осями должно быть не более 15 мм для проволок и 50 мм для канатов.

11. Прочность бетона в момент отпуска натяжения арматуры (передаточная прочность) должна быть не ниже:

200 кгс/см2 - при проектной марке бетона по прочности на сжатие М300;

300 кгс/см2 - при проектных марках бетона по прочности на сжатие М350 и М400.

12. После отпуска натяжения арматура должна быть срезана заподлицо с бетоном.

13. Для поперечного армирования свай следует применять проволоку класса B-I или Вр-I диаметром 5 мм по ГОСТ 6727-80.

Шаг спирали поперечной арматуры по обоим концам сваи на длине 1 м должен быть равным 100 мм, в средней части для свай длиной до 12 м включ. - 300 мм и для свай длиной 13 м и более - 200 мм.

Поперечная арматура должна быть привязана вязальной проволокой к продольной арматуре в каждом четвертом пересечении с тем, чтобы шаг спирали был зафиксирован.

14. Голова сваи должна быть усилена сетками марок С30-С40.

15. Острие сваи должно быть усилено приставным каркасом марок КО30-КО-40.

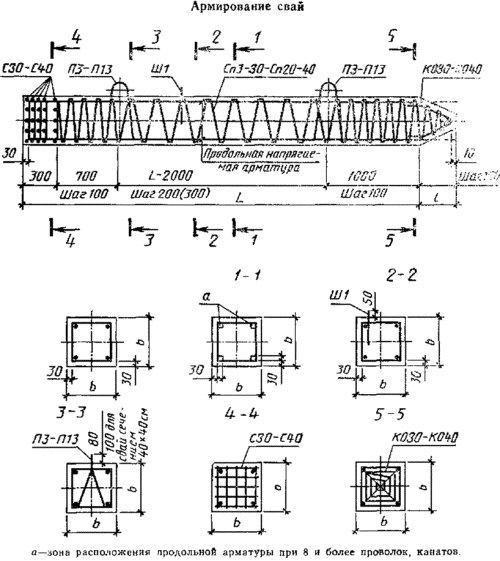

16. Расположение арматуры (продольной и поперечной, сеток головы свай, каркасов острия, петель и штырей) в сваях должно соответствовать указанному на черт. 2.

17. Спецификация арматурных изделий и выборка стали на сваю приведены в табл. 2-5.

Черт. 2

18. Ведомость стержней, выборка стали и усилия натяжения продольной арматуры должны соответствовать табл. 6-8.

13-18. (Измененная редакция, Изм. № 1).

19. Допускаются диаметры и классы продольной арматуры свай в соответствии с приложением 1.

20. Ведомость стержней и выборка стали на спираль и сетки головы, каркаса острия, петли и штырь приведена в табл. 9-11.

(Измененная редакция, Изм. № 1).

21. Сетки, петли и каркас острия должны быть привязаны к продольной арматуре вязальной проволокой. Штырь устанавливается после формования бетона.

22. (Исключен, Изм. № 1).

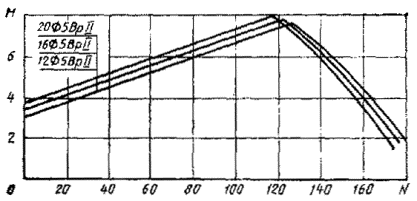

23. Сваи с продольной арматурой, предусмотренной настоящим стандартом, должны быть испытаны на трещиностойкость путем укладки их на две опоры, расположенные по схеме, указанной на черт. 3.

Черт. 3

Таблица 2

Спецификация арматурных изделий на сваю

Марка сваи

Продольная арматура, кол., диаметр, мм, класс

Спираль (1 шт.)

Сетки головы (10 шт.)

Петли (2 шт.)

Штырь (1 шт.)

Каркас острия (1 шт.)

СНпр3-30

СНпр3,5-30

СНпр4-30

СНпр4,5-30

СНпр5-30

СНпр5,5-30

СНпр6-30

СНпр7-30

СНпр8-30

4Æ5ВрII

Сп3-30

Сп3,5-30

Сп4-30

Сп4,5-30

Сп5-30

Сп5,5-30

Сп6-30

Сп7-30

Сп8-30

С30

П3

-

КО30

П4

Ш1

СНпр9-30

СН9-30

8Æ5ВрII

4Æ10AIV

Сп9-30

С30

П4

Ш1

КО30

СНпр10-30

СН10-30

8Æ5ВрII

4Æ10AIV

Сп10-30

С30

П5

Ш1

КО30

СНпр11-30

СН11-30

СНк11-30

8Æ5ВрII

4Æ10AIV

4Æ9К7

Сп11-30

С30

П5

Ш1

КО30

СНпр12-30

СН12-30

СНк12-30

12Æ5ВрII

4Æ10AV

4Æ9К7

Сп12-30

С30

П5

Ш1

КО30

СНпр13-30

СН13-30

СНк13-30

12Æ5ВрII

4Æ10AV

4Æ9К7

Сп13-30

С30

П5

Ш1

КО30

СНпр14-30

СН14-30

СНк14-30

16Æ5ВрII

4Æ10AV

4ÆК7

Сп14-30

С30

П6

Ш1

КО30

СНпр15-30

СН15-30

СНк15-30

20Æ5ВрII

4Æ12AV

4Æ12К7

Сп15-30

С30

П6

Ш1

КО30

СНпр8-35

СНпр9-35

4Æ5ВрII

8Æ5ВрII

Сп8-35

Сп9-35

С35

П7

Ш1

КО35

СНпр10-35

СН10-35

СНк10-35

8Æ5ВрII

4Æ10AIV

4Æ9К7

Сп10-35

С35

П8

СHпр11-35

СН11-35

СНк11-35

8Æ5ВрII

4Æ10AIV

4Æ9К7

Сп11-35

С35

П8

Ш1

КО35

СНпр12-35

СН12-35

СНк12-35

12Æ5ВрII

4Æ10AV

4Æ9К7

Сп12-35

С35

П8

Ш1

КО35

СНпр13-35

СН13-35

СНк13-35

12Æ5ВрII

4Æ10AV

4Æ9К7

Сп13-35

С35

П9

Ш1

КО35

СНпр14-35

СН14-35 СНк14-35

16Æ5ВрII

4Æ12AV

4Æ9К7

Сп14-35

С35

П9

Ш1

КО35

СНпр15-35

СН15-35

СНк15-35

20Æ5ВрII

4Æ12AV

4Æ12К7

Сп15-35

С35

П9

Ш1

КО35

СН16-35

СНк16-35

4Æ14AV

4Æ15К7

Сп16-35

С35

П9

Ш1

КО35

СН17-35

СНк17-35

4Æ16AV

4Æ15К7

Сп17-35

С35

П10

Ш1

КО35

СН18-35

СНк18-35

4Æ16AV

8Æ12К7

Сп18-35

С35

П10

Ш1

КО35

СН19-35

СНк19-35

4Æ16AV

8Æ15К7

Сп19-35

С35

П10

Ш1

КО35

СН20-35

СНк20-35

4Æ18AV

8Æ15К7

Сп20-35

С35

П10

Ш1

КО35

СНпр13-40

СН13-40

СНк13-40

12Æ5ВрII

4Æ12AIV

4Æ9К7

Сп13-40

С40

П11

Ш1

КО40

СНпр14-40

СН14-40

СНк14-40

16Æ5ВрII

4Æ12AV

4Æ9К7

Сп14-40

С40

П11

Ш1

КО40

СНпр15-40

СН15-40

СНк15-40

20Æ5ВрII

4Æ14AIV

4Æ12К7

Сп15-40

С40

П11

Ш1

КО40

СН16-40

СНк16-40

4Æ14AV

4Æ15К7

Сп16-40

С40

П12

Ш1

КО40

СН17-40

СНк17-40

4Æ16AV

4Æ15К7

Сп17-40

С40

П12

Ш1

КО40

СН18-40

СНк18-40

4Æ16AV

8Æ12К7

Сп18-40

С40

П12

Ш1

КО40

СН19-40

СНк19-40

4Æ18AV

8Æ15К7

Сп19-40

С40

П13

Ш1

КО40

СН20-40

СНк20-40

4Æ18AV

8Æ15К7

Сп20-40

С40

П13

Ш1

КО40

Таблица 3

Выборка стали на сваи марок СНпр3-30¸СНпр15-40

Марка сваи

Арматурная сталь

Всего масса, кг

по ГОСТ 7348-81 класс Вр-II

по ГОСТ 6727-80, класс В-I

по ГОСТ 5781-82, класс A-I

Диаметр, мм

Масса, кг

Диаметр, мм

Масса, кг

Диаметр, мм

Масса, кг

Диаметр, мм

Масса, кг

Итого, кг

СНпр3-30

СНпр3,5-30

СНпр4-30

СНпр4,5-30

СНпр5-30

СНпр5,5-30

СНпр6-30

5

2,0

2,3

2,6

2,9

3,2

3,5

3,9

5

6,7

6,9

7,2

7,5

7,7

8,0

8,3

10

2,0

-

-

2,0

10,7

11,2

11,8

12,4

12,9

13,5

14,2

СНпр7-30

4,5

8,8

1,0

12

2,2

3,2

16,5

СНпр8-30

СНпр9-30

5,1

11,4

9,2

9,9

1,1

3,3

17,6

24,6

СНпр10-30

СНпр11-30

СНпр12-30

СНпр13-30

12,6

13,9

22,6

24,5

10,3

10,8

11,4

14,6

14

3,0

4,1

27,0

28,8

38,1

43,2

СНпр14-30

СНпр15-30

35,1

47,0

15,3

16,1

16

4,0

5,1

55,5

68,2

СНпр8-35

СНпр9-35

5,1

11,5

10,6

11,3

14

3,2

4,3

20,0

27,1

СНпр10-35

СНпр11-35

СНпр12-35

12,7

13,9

22,7

11,9

12,4

13,2

16

4,2

5,3

29,9

31,6

41,2

СНпр13-35

СНпр14-35

СНпр15-35

24,6

35,2

47,1

16,9

17,9

18,8

18

5,4

6,5

48,0

59,6

72,4

СНпр13-40

СНпр14-40

СНпр15-40

24,7

35,4

47,3

20,3

21,4

22,5

1,3

20

7,2

8,5

53,5

65,3

78,3

Таблица 4

Выборка стали на сваи марок СН9-30¸СН20-40

Марка сваи

Арматурная сталь

Всего масса, кг

по ГОСТ 5781-82

по ГОСТ 6727-80, класс В-I

Класс А-IV

Класс A-V

Класс A-I

Диаметр, мм

Масса, кг

Диаметр, мм

Масса, кг

Диаметр, мм

Масса, кг

Диаметр, мм

Масса, кг

Итого, кг

Диаметр, мм

Масса, кг

СН9-30

10

22,8

-

-

-

-

-

-

10

1,3

12

2,2

3,3

5

9,9

36,0

СH10-30

СН11-30

25,3

27,8

1,1

14

3,0

4,1

10,3

10,8

39,7

42,7

СН12-30 СН13-30





10

32,2

32,7

11,4

14,6

45,7

51,4

СН14-30





35,2

16

4,0

5,1

15,3

55,6

СН15-30

12

54,2

16,1

75,4

СН10-35

СН11-35

10

25,4

27,9

-

-

4,2

5,3

11,9

12,4

42,6

45,6

CH12-35

-

-

10

30,4

13,2

48,9

CH13-35

32,8

18

5,4

6,5

16,9

56,2

CH14-35

CH15-35

12

50,8

54,3

17,9

18,8

75,2

79,6

СН16-35

14

78,8

19,7

105,0

СН17-35

СН18-35

СН19-35

16

109,2

115,5

121,8

1,1

20

6,8

7,9

20,6

21,5

22,5

137,7

144,9

152,2

СН20-35

18

162,2

23,4

193,5

СН13-40

СН14-40

СН15-40

12

-

14

47,4

-

74,2

-

12

-

-

51,0

-

1,3

20

7,2

8,5

20,3

21,4

22,5

76,2

80,9

105,2

СН16-40

-

-

14

79,0

22

8,8

10,1

23,5

112,6

СН17-40

СН18-40

16

109,5

115,8

24,6

25,7

144,2

151,6

СН19-40

СН20-40

18

154,6

162,6

25

25

11,4

12,7

26,8

27,9

194,1

203,2

Таблица 5

Выборка стали на сваи марок СНк11-30¸СНк20-40

Марка стали

Арматурная сталь

Всего масса, кг

по ГОСТ 13840-68, класс К-7

ПО ГОСТ 6727-80, класс B-I

по ГОСТ 5781-82, класс A-I

Диаметр, мм

Масса, кг

Диаметр, мм

Масса, кг

Диаметр, мм

Масса, кг

Диаметр, мм

Масса, кг

Итого, кг

СНк11-30

СНк12-30

СНк13-30

9

18,1

19,7

21,3

5

10,8

11,4

14,6

10

1,1

14

3,0

4,1

33,0

35,2

40,0

СНк14-30

СНк15-30

22,9

15,3

16

4,0

5,1

43,3

12

43,6

16,1

64,8

СНк10-35

СНк11-35

СНк12-35

9

16,6

18,2

19,8

11,9

12,4

13,2

4,2

5,3

33,8

35,9

38,3

СНк13-35

21,4

16,9

18

5,4

6,5

44,8

СНк14-35

СНк15-35

23,0

17,9

47,4

12

43,7

18,8

69,0

СНк16-35

15

72,8

19,7

99,0

СНк17-35

77,2

20,6

20

6,8

7,9

105,7

СНк18-35

12

104,5

21,5

133,9

СПк19-35

СНк20-35

15

172,3

181,2

22,5

23,4

202,7

212,5

СНк13-40

СНк14-40

9

21,5

23,1

20,3

21,4

1,3

7,2

8,5

50,3

53,0

СНк15-40

12

9

15

12

43,8

22,5

74,8

СНк16-40 СНк17-40 СНк18-40

73,0

77,5

104,8

23,5

24,6

25,7

22

8,8

10,1

106,6

112,2

140,6

СНк19-40

СНк20-40

15

172,8

181,7

26,8

27,9

25

11,4

12,7

212,3

222,3

24. После укладки свай на две опоры через 10 мин производят осмотр ее верхней грани над опорами. Сваю считают выдержавшей испытание, если на ее гранях:

а) не появятся трещины - для свай с арматурой из высокопрочной проволоки и канатов;

б) раскрытие трещин не превышает 0,2 мм - для свай со стержневой арматурой. Ширину раскрытия трещин измеряют с точностью до 0,05 мм.

25. Испытание на трещиностойкость свай, в которых площадь поперечного сечения продольной арматуры увеличена по сравнению с приведенной в настоящем стандарте, проводят в соответствии со схемой, которая должна быть приложена в заказной спецификации.

26. Условия расчета и применения свай даны в приложении 2.

27. Сваи длиной до 12 м включ. допускается изготовлять с технологическим уклоном двух противоположных сторон поперечного сечения, не превышающим 1:15 без изменения площади поперечного сечения. При этом защитный слой бетона не должен быть менее 30 мм. Расположение арматуры в поперечном сечении сваи должно соответствовать черт. 4а, б.

Черт 4

Таблица 6

Ведомость стержней, выборка стали и усилие натяжения продольной арматуры свай марок СНпр3-30¸СНпр15-40

Марка сваи

Арматурная сталь по ГОСТ 7348-81, класс Вр-II

Усилие натяжения всех проволок (механический способ), тс

Кол., диаметр, мм

Длина, мм

Масса, кг

СНпр3-30

4Æ5

3250

2,0

9,6

СНпр3,5-30

3750

2,3

СНпр4-30

4250

2,6

СНпр4,5-30

4750

2,9

СНпр6-30

5250

3,2

СНпр5,5-30

5750

3,5

СНпр6-30

6250

3,9

СНпр7-30

7250

4,5

СНпр8-30

8250

5,1

СНпр9-30

8Æ5

9250

11,4

19,2

СНпр10-30

8Æ5

10250

12,6

19,2

СНпр11-30

8Æ5

11250

13,9

19,2

СНпр12-30

12Æ5

12250

22,6

28,8

СНпр13-30

12Æ5

13250

24,5

28,8

СНпр14-30

16Æ5

14250

35,1

38,4

СНпр15-30

20Æ5

15250

47,0

48,0

СНпр8-35

4Æ5

8300

5,1

9,6

СНпр9-35

8Æ5

9300

11,5

19,2

СНпр10-35

8Æ5

10300

12,7

19,2

СНпр11-35

8Æ5

11300

13,9

19,2

СНпр12-35

12Æ5

12300

22,7

28,8

СНпр13-35

12Æ5

13300

24,6

28,8

СНпр14-35

16Æ5

14300

35,2

38,4

СНпр15-35

20Æ5

15300

47,1

48,0

СНпр13-40

СНпр14-40

СНпр15-40

12Æ5

16Æ5

20Æ5

13350

14350

15350

24,7

35,4

47,3

28,8

38,4

48,0

Примечание. Усилие натяжения одной проволоки составляет 2,4 тс.

Таблица 7

Ведомость стержней, выборки стали и усилие натяжения продольной арматуры свай марок СН9-30¸СН20-40

Марка сваи

Арматурная сталь по ГОСТ 5781-82

Усилие натяжения, те



Кол., диаметр, мм, класс

Длина, мм

Масса, кг

Механический способ

Электротермический способ



одного стержня

всех

одного стержня

всех

СН9-30

4Æ10AIV

9250

22,8

4,5

18,0

4,2

16,8



СН10-30

4Æ10AIV

10250

25,3

4,5

18,0

4,2

16,8



СН11-30

4Æ10AIV

11250

27,8

4,5

18,0

4,2

16,8



СН12-30

4Æ10AV

12250

30,2

6,0

24,0

5,8

23,2



СН13-30

4Æ10AV

13250

32,7

6,0

24,0

-

-



СН14-30

4Æ10AV

14250

35,2

6,0

24,0



СН15-30

4Æ12V

15250

54,2

8,6

34,4



СН10-35

4Æ10AIV

10300

25,4

4,5

18,0

4,2

16,8



СН11-35

4Æ10AIV

11300

27,9

4,5

18,0

4,2

16,8



СН12-35

4Æ10AV

12300

30,4

6,0

24,0

5,8

23,2



СН13-35

4Æ10AV

13300

32,8

6,0

24,0

-

-



СН14-35

4Æ12AV

14300

50,8

8,6

34,4



СН15-35

4Æ12AV

15300

54,3

8,6

34,4



СН16-35

4Æ14AV

16300

78,8

8,8

35,2



СН17-35

4Æ16AV

17300

109,2

15,3

61,2



СН18-35

4Æ16AV

18300

115,3

15,3

61,2



СН19-35

4Æ16AV

19300

121,8

15,3

61,2



СН20-35

4Æ18AV

20300

162,2

19,3

77,2



СН13-40

4Æ12AIV

13350

47,4

6,4

25,6



СН14-40

4Æ12AV

14350

51,0

8,6

34,4



СН15-40

4Æ14AIV

15350

74,2

8,8

35,2



СН16-40

4Æ14AV

16350

79,0

11,7

46,8



СН17-40

4Æ16AV

17350

109,5

15,3

61,2



СН18-40

4Æ16AV

18350

115,8

15,3

61,2



СН19-40

4Æ18AV

19350

154,6

19,3

77,2



СН20-40

4Æ18AV

20350

162,6

19,3

77,2



Таблица 8

Ведомость стержней, выборка стали и усилие натяжения продольной арматуры свай марок СНк11-30¸СНк20-40

Марка сваи

Арматурная сталь по ГОСТ 13840-68, класс К-7

Усилие натяжения, тс (механический способ)

Кол., диаметр, мм

Длина, мм

Масса, кг

одного каната

всех

СНк11-30

4Æ9

11250

18,1

6,8

27,2

СНк12-30

4Æ9

12250

19,7

6,8

27,2

СНк13-30

4Æ9

13250

21,3

6,8

27,2

СНк14-30

4Æ9

14250

22,9

6,8

27,2

СНк15-30

4Æ12

15250

43,6

11,7

46,8

СНк10-35

4Æ9

10300

16,6

6,8

27,2

СНк11-35

4Æ9

11300

18,2

6,8

27,2

СНк12-35

4Æ9

12300

19,8

6,8

27,2

СНк13-35

4Æ9

13300

21,4

6,8

27,2

СНк14-35

4Æ9

14300

23,0

6,8

27,2

СНк15-35

4Æ12

15300

43,7

11,7

46,8

СНк16-35

4Æ15

16300

72,8

17,8

71,2

СНк17-35

4Æ15

17300

77,2

17,8

71,2

СНк18-35

8Æ12

18300

104,5

11,7

93,6

СНк19-35

8Æ15

19300

172,3

17,8

142,4

СНк20-35

8Æ15

20300

181,2

17,8

142,4

СНк13-40

4Æ9

13350

21,5

6,8

27,2

СНк14-40

4Æ9

14350

23,1

6,8

27,2

СНк15-40

4Æ12

15350

43,8

11,7

46,8

СНк16-40

4Æ15

16350

73,0

17,8

71,2

СНк17-40

4Æ15

17350

77,5

17,8

71,2

СНк18-40

8Æ12

18350

104,8

11,7

93,6

СНк19-40

8Æ15

19350

172,8

17,8

142,4

СНк20-40

8Æ15

20350

181,7

17,8

142,4

Таблица 9

Ведомость стержней и выборка стали на спираль марок Сп3-30¸Сп20-40

Марка элемента

Эскиз

l3, мм

Кол. витков

Длина, мм

Масса, кг

Сп3-30

1000

21

20800

3,2

Сп3,5-30

1500

22

21900

3,4

Сп4-30

2000

24

23900

3,7

Сп4,5-30

2500

26

26000

4,0

Сп5-30

3000

27

27000

4,2

Сп5,5-30

3500

29

29000

4,5

Сп6-30

4000

31

31100

4,8

Сп7-30

5000

34

34200

5,3

Сп8-30

6000

37

37200

5,7

Сп9-30

7000

41

41300

6,4

Сп10-30

8000

44

44400

6,8

Cп11-30

9000

47

47500

7,3

Сп12-30

10000

51

51600

7,9

Сп13-30

11000

72

71900

11,1

Сп14-30

12000

77

76900

11,8

Сп15-30

13000

82

81900

12,6

Сп8-35

6000

37

44500

6,9

Сп9-35

7000

41

49300

7,6

Сп10-35

8000

44

53000

8,2

Сп11-35

9000

47

56600

8,7

Сп12-35

10000

51

61500

9,5

Сп13-35

11000

72

86000

13,2

Сп14-35

12000

77

91900

14,2

Сп15-35

13000

82

97900

15,1

Сп16-35

14000

87

103900

16,0

Сп17-35

15000

92

109900

16,9

Сп18-35

16000

97

115900

17,8

Сп19-35

17000

102

121900

18,8

Сп20-35

18000

107

127800

19,7

Сп13-40

11000

72

100200

15,4

Сп14-40

12000

77

107200

16,5

Сп15-40

13000

82

114200

17,6

Cп16-40

14000

87

121000

18,6

Сп17-40

15000

92

128100

19,7

Сп18-40

16000

97

135100

20,8

Сп19-40

17000

102

142000

21,9

Сп20-40

18000

107

149000

23,0

Таблица 10

Ведомость стержней на один элемент (сетки головы, каркас острия, петли, штырь)

Марка элемента

Позиция

Эскиз или сечение

Диаметр, мм, класс

Длина, заготовки, мм

Кол.

a1

a2

l1

l2

мм

C30

1

5BI

280

6

65

-

-

-

С35

1

5BI

320

6

75

С40

1

5BI

380

7

70

КО30

2

10AI

780

2

290



190

340

3

5BI

3100

1

-

205

-

-

КО35

2

10AI

840

2

320

-

220

370

3

5BI

4400

1

-

235

-

-

КО40

2

10AI

990

2

410

-

280

430

3

5BI

5000

1

-

295

-

-

П3

П4

П5

П6

П7

П8

П9

П10

П11

П12

П13

-

10AI

12AI

14AI

16AI

14AI

16AI

18AI

20AI

20AI

22AI

25AI

1250

1250

1250

1260

1350

1360

1370

1370

1470

1470

1480

-

360

360

360

360

410

410

410

410

410

460

460

180

230

280

-

-

Ш1

-

10AI

250

-

-

-

-

-

Таблица 11

Выборка стали на один элемент (сетки головы, каркас острия, петли, штырь)

Марка элемента

Арматурная сталь

Всего масса, кг

по ГОСТ 5781-82, класс A-I

по ГОСТ 6727-80, класс B-I

Диаметр, мм

Масса, кг

Диаметр, мм

Масса, кг

С30

-

-

5

0,3

0,3

С30

03

0,3

С40

0,4

0,4

КО30

10

1,0

5

0,5

1,5

КО35

1,0

0,7

1,7

КО40

1,2

0,9

2,1

П3

10

0,5

-

-

0,5

П4

12

1,1

1,1

П5

14

1,5

1,5

П6

16

2,0

2,0

П7

14

1,6

1,6

П8

16

2,1

2,1

П9

18

2,7

2,7

П10

20

3,4

3,4

П11

20

3,6

3,6

П12

22

4,4

4,4

П13

25

5,7

5,7

Ш1

10

0,1

-

-

0,1

ПРИЛОЖЕНИЕ 1
Обязательное

ВАРИАНТ АРМИРОВАНИЯ СВАЙ

1. В табл. 1 и 2 приведены допускаемые варианты замены продольной стержневой арматуры и арматурных канатов. Марка бетона по прочности на сжатие должна соответствовать указанной в табл. 1 настоящего стандарта.

Таблица 1

Варианты замены продольной стержневой арматуры

Марка сваи

Кол., диаметр, мм, класс

Усилие натяжения, тс

Механический способ

Электротермический способ

одного стержня

всех

одного стержня

всех

СН12-30

4Æ12AIV

6,4

25,6

6,1

24,4

СН13-30

4Æ12AIV

6,4

25,6

-

-

СН14-30

4Æ12AIV

6,4

25,6

-

-

СН15-30

4Æ14AIV

8,8

35,2

-

-

СН12-35

4Æ12AIV

6,4

25,6

6,1

24,4

СН13-35

4Æ12AIV

6,4

25,6

-

-

СН14-35

4Æ14AIV

8,8

35,2

-

-

СН15-35

4Æ14AIV

8,8

35,2

-

-

СН16-35

4Æ16AIV

11,5

46,0

-

-

СН17-35

4Æ18AIV

14,5

58,0

-

-

СН18-35

4Æ18AIV

14,5

58,0

-

-

СН19-35

4Æ18AIV

14,5

58,0

-

-

СН20-35

4Æ20AIV

17,9

71,6

-

-

СН14-40

4Æ14AIV

8,8

35,2

-

-

СН16-40

4Æ16AIV

11,5

46,0

-

-

СН17-40

4Æ18AIV

14,5

58,0

-

-

СН18-40

4Æ18AIV

14,5

58,0

-

-

СН19-40

4Æ20AIV

17,9

71,6

-

-

СН20-40

4Æ20AIV

17,9

71,6

-

-

Таблица 2

Варианты замены продольной арматуры из канатов

Марка сваи

Кол., диаметр, мм, класс

Усилие натяжения, тс

одного каната

всех

СНк15-30

8Æ9К7

6,8

54,4

СНк15-35

8Æ9К7

6,8

54,4

СНк16-35

8Æ9К7

6,8

54,4

СНк17-35

12Æ9К7

6,8

81,6

8Æ12К7

11,7

93,6

СНк18-35

12Æ9К7

6,8

81,6

СНк19-35

16Æ9К7

6,8

108,8

12Æ12К7

11,7

140,4

СНк20-35

20Æ9К7

6,8

136,0

12Æ12К7

11,7

140,4

СНк17-40

12Æ9К7

6,8

81,6

8Æ12К7

11,7

93,6

СНк18-40

12Æ9К7

6,8

81,6

СНк19-40

16Æ9К7

6,8

108,8

12Æ12К7

11,7

140,4

СНк20-40

20Æ9К7

6,8

136,0

12Æ12К7

ill,7

140,4

Примечание. Замена арматуры в сваях, не включенных в табл. 1 и 2, экономически нецелесообразна.

(Измененная редакция, Изм. № 1).

ПРИЛОЖЕНИЕ 2
Обязательное

УСЛОВИЯ РАСЧЕТА И ПРИМЕНЕНИЯ СВАЙ

1. Сваи, предусмотренные настоящим стандартом, рассчитаны на изгиб от усилий, возникающих при подъеме на копер за одну точку, расположенную от торца на расстоянии, равном 0,294 длины призматической части сваи, по прочности и раскрытию (кратковременному) трещин до ат.кр = 0,3 мм при армировании свай стержневой арматурой; по образованию трещин при армировании свай проволокой и арматурными канатами.

Коэффициент перегрузки к собственной массе не учитывается. Коэффициент динамичности принят равным:

1,5 - при расчете по прочности;

1,25 - при расчете по образованию и раскрытию трещин.

2. При проектировании свайных фундаментов сваи должны быть рассчитаны на нагрузки, передаваемые на сваи в строительный и эксплуатационный периоды, по прочности и трещиностойкости. При этом категории трещиностойкости свай в зависимости от условий их работы и вида продольной арматуры, а также величина предельно допустимой ширины раскрытия трещин должны быть приняты согласно главе СНиП II.21-75.

Допускается увеличивать поперечное сечение продольной арматуры, если это требуется по расчету. При этом в конце марки сваи добавляется буква «у» (усиленная) и в заказной спецификации дополнительно указывается класс, диаметр и количество стержней продольной арматуры.

3. При проверке свай по прочности и образованию трещин для свай, армированных проволокой и канатами, и по прочности и раскрытию трещин до ат.кр = 0,2 мм для свай, армированных стержневой арматурой, на внецентренное сжатие от эксплуатационных нагрузок рекомендуется пользоваться графиками.

4. Графики для проверки свай, предусмотренных настоящим стандартом, на внецентренное сжатие от эксплуатационных нагрузок М и N приведены на черт. 1-17.

На графиках приняты обозначения: N - нормальная сила, тс; М - изгибающий момент относительно оси сваи, тс×м, передаваемые на сваю при эксплуатации здания и сооружения.

3-4. (Измененная редакция, Изм. № 1).

5. Предполагается, что свая по всей длине находится в грунте и продольный изгиб сваи не учитывается.

6. После выбора длины и сечения сваи (по теологическим условиям) устанавливается класс, диаметр и количество стержней, проволок или канатов продольной арматуры в соответствии с табл. 2-11 настоящего стандарта.

7. Если точка с координатами М и N лежит ниже линии, соответствующей принятому армированию свай, то выбранная свая удовлетворяет расчету по прочности, раскрытию или образованию трещин (для соответствующей продольной арматуры) на эксплуатационные нагрузки М и N, если точка лежит выше - не удовлетворяет.

Сваи сечением 30 ´ 30 см. Бетон М300

Черт. 1

Сваи сечением 30 ´ 30 см. Бетон М400

Черт. 2

Сваи сечением 35 ´ 35 см. Бетон М300

Черт. 3

Сваи сечением 35 ´ 35 см. Бетон М400

Черт. 4

Сваи сечением 40 ´ 40 см. Бетон М400

Черт. 5

Сваи сечением 30 ´ 30 см. Бетон М300

Черт. 6

Сваи сечением 30 ´ 30 см. Бетон М400

Черт. 7

Сваи сечением 35 ´ 35 см. Бетон М300

Черт. 8

Сваи сечением 35 ´ 35 см. Бетон М400

Черт. 9

Сваи сечением 40 ´ 40 см. Бетон М400

Черт. 10

Сваи сечением 40 ´ 40 см. Бетон М400

Черт. 11

Сваи сечением 40 ´ 40 см. Бетон М400

Черт. 12

Сваи сечением 30 ´ 30 см. Бетон М350

Черт. 13

Сваи сечением 30 ´ 30 см. Бетон М400

Черт. 14

Сваи сечением 35 ´ 35 см. Бетон М350

Черт. 15

Сваи сечением 35 ´ 35 см. Бетон М400

Черт. 16

Сваи сечением 40 ´ 40 см. Бетон М400

Черт. 17





© Информационно-справочная онлайн система "Технорма.RU" , 2010.
Бесплатный круглосуточный доступ к любым документам системы.

При полном или частичном использовании любой информации активная гиперссылка на Tehnorma.RU обязательна.


Внимание! Все документы, размещенные на этом сайте, не являются их официальным изданием.

Яндекс цитирования
