ГОСТ 16893-71

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПЛИТЫ К СКАЛЬЧАТЫМ ПОРТАЛЬНЫМ КОНДУКТОРАМ

КОНСТРУКЦИЯ

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПЛИТЫ К СКАЛЬЧАТЫМ ПОРТАЛЬНЫМ КОНДУКТОРАМ

Конструкция

Plates for portal rack-and pinion-operated jigs. Design

ГОСТ
16893-71

Дата введения 01.07.72

1. Настоящий стандарт распространяется на плиты, предназначенные для скальчатых портальных кондукторов с конусным и пневматическим зажимами.

2. Плиты должны изготовляться двух типов:

А - без отверстий под установочные пальцы;

Б - с отверстиями под установочные пальцы.

3. Конструкция и размеры плит должны соответствовать указанным на черт. 1, 2 и в табл. 1, 2.

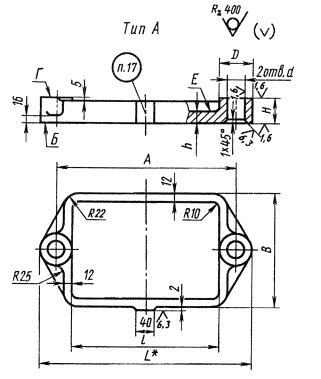

Черт. 1

* Размер для справок.

Примечание. Параметр шероховатости поверхности Е под кондукторные втулки с буртиком Ra 0,8 мкм.

Таблица 1

Размеры, мм

Обозначения плит	Применяемость	А (пред. откл. ± 0,01)	В	Н	L	D	d (поле допуска H7)	h	l	Масса, кг ≈
7030-1211		250	160	36	310	60	25	22	190	7,08
7030-1212		320	180	50	390	70	32	28	250	12,66
7030-1213		400	250		470			28	330	20,38
7030-1214		500	320		570			36	430	42,05

Пример условного обозначения плиты размером А = 250 мм:

Плита 7030-1211 ГОСТ 16893-71

* Размер для справок.

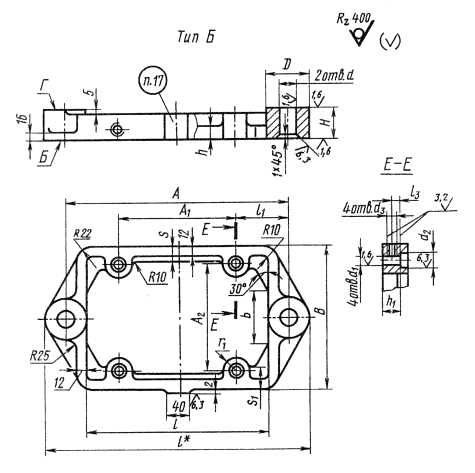

Черт. 2

Таблица 2

Размеры, мм

Обозначение плит	Применяемость	А (пред. откл. ± 0,01	А₁	А₂	B	H	L	b	D	d	d₁	d₂	d₃	h	h₁	l	l₁	l₂	r₁	s	s₁	Масса, кг ≈
			Пред. откл. ± 0,02							Поле допуска H7
			Пред. откл. ± 0,02							Поле допуска H7
7030-1221		250	125	105	160	36	310	60	60	25	10	18	М6	16	20	190	60	9	16	20	32	4,350
7030-1222		320	160	125	180	50	390	70	70	32	12	18	M8	20	26	250	80	12	20	25	32	7,630
7030-1223		400	210	180	250		470	90			16	22	M10			330	95		20		40	9,410
7030-1224		500	280	250	320		570	110			20	28	M12			430	110		25		45	14,950

Пример условного обозначения плиты размером А = 250 мм:

Плита 7030-1221 ГОСТ 16893-71

4. Материал для плит типа А - чугун марки СЧ 30 по ГОСТ 1412.

Допускается заменять на чугун других марок с механическими свойствами не ниже, чем у чугуна марки СЧ 30.

Материал для плит типа Б - отливка 45Л-1 по ГОСТ 977.

3, 4. (Измененная редакция, Изм. № 1, 2).

5. Неуказанные литейные радиусы - 4...6 мм.

6. Формовочные уклоны - по ГОСТ 3212.

7. Предельные отклонения на отливку для плит типов А и Б по размерам и массе и припуски на механическую обработку - по III классу точности ГОСТ 26645.

8. Отливки подвергнуть старению.

9. Покрытие механически необработанных поверхностей - эмаль ХВ-124 голубовато-зеленая ГОСТ 10144, Ш.УХЛ. 6/1 (обозначение покрытия по ГОСТ 9.032).

(Измененная редакция, Изм. № 2).

10. Неуказанные предельные отклонения размеров: Н14, hl4, .

(Измененная редакция, Изм. № 1, 2).

11. Допуск плоскостности поверхности Б - 0,02 мм на длине 100 мм. Выпуклость - не допускается.

12. Допуск параллельности поверхности Г относительно поверхности Б - 0,02 мм на длине 100 мм.

13. В плитах типа А допуск перпендикулярности осей отверстий d относительно поверхности Б - 0,02 мм на длине 100 мм.

14. В плитах типа Б допуск перпендикулярности осей отверстий d и d₁ относительно поверхности Б - 0,02 мм на длине 100 мм.

15. Резьба метрическая - по ГОСТ 24705. Поле допуска резьбы - 6Н по ГОСТ 16093.

11-15. (Измененная редакция, Изм. № 2).

16. Фаски под резьбу - по ГОСТ 10549.

17. Маркировать: обозначения плиты и настоящего стандарта.

(Измененная редакция, Изм. № 2).

18. (Исключен, Изм. № 2).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством станкостроительной и инструментальной промышленности СССР

РАЗРАБОТЧИКИ

А.З. Старосельский (руководитель темы), В.В. Андреев, В.А. Петрова, В.Д. Поляков, Л.Б. Смирнов, Т.А. Шестакова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 13.04.71 № 729

3. ВЗАМЕН МН 3239-62, МН 3240-62

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка	Номер пункта	Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 9.032-74	9	ГОСТ 10549-80	16
ГОСТ 977-88	4	ГОСТ 16093-81	15
ГОСТ 1412-85	4	ГОСТ 24705-81	15
ГОСТ 3212-92	6	ГОСТ 26645-85	7
ГОСТ 10144-89	9

5. Ограничение срока действия снято Постановлением Госстандарта СССР от 21.02.89 № 279

6. ПЕРЕИЗДАНИЕ (сентябрь 1999 г.) с Изменениями № 1, 2, утвержденными в июне 1980 г., феврале 1989 г. (ИУС 8-80, 5-89)
