ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КЛЕИ ОПТИЧЕСКИЕ

Типы

ГОСТ 14887-80

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КЛЕИ ОПТИЧЕСКИЕ

Типы

Optical adhesives.
Types

ГОСТ

14887-80

Срок действия с 01.01.82

до 01.01.92

Несоблюдение стандарта преследуется по закону

Настоящий стандарт распространяется на оптические клеи, предназначенные для склеивания оптических деталей, изготовленных из бесцветных, цветных неорганических стекол всех типов, керамики, кристаллов и кварцевого стекла, а также деталей с оптическими покрытиями и устанавливает их типы и основные параметры.

Стандарт не распространяется на клеи для склеивания оптических деталей из полимеров.

1. ТИПЫ

1.1. Оптические клеи изготовляют типов, указанных в табл. 1.

Таблица 1

Тип клея

Применяемость

Режим склеивания

Бальзам пихтовый типов О и Оп по ГОСТ 2290-76

Для склеивания оптических деталей, точная центрировка которых обеспечивается за счет индивидуального крепления и фиксации в оправах; шкал и сеток с фотослоем; допустимые разности температурных коэффициентов линейного расширения (Da) в °С-1 не более 30 · 10-7 (при соотношении радиуса кривизны склеиваемых поверхностей к диаметру деталей R: D не менее 1:1)

При нагревании до 70 - 130 °С в зависимости от марки бальзама, для склеивания деталей с фотохимическим слоем до 70 - 75 °С

Бальзамин

Для склеивания оптических деталей с разностью температурных коэффициентов линейного расширения (Da) в °С-1 не более 30 · 10-7 при условии работы приборов в интервале температур от минус 60 до плюс 60 °С (возможно появление деформации); тонких оптических деталей, при соотношении толщины к диаметру h:D не менее 1:10; деталей со светоделительными покрытиями и светофильтров (ограничено)

При 20 - 25 °С, затем при нагревании до 70 - 80 °С в течение 40 мин и далее при 25 - 30 °С в течение суток, для деталей приборов, подвергающихся большим механическим нагрузкам, необходим дополнительный прогрев при 50 - 55 °С в течение 10 - 15 ч

Бальзамин-М

Для склеивания оптических деталей с разностью температурных коэффициентов линейного расширения (Da) в °С-1 не более 30 -Ю"7; крупногабаритных деталей с разностью температурных коэффициентов линейного расширения в °С-1 не более 5 · 10-7; деталей при соотношении толщины к диаметру h:D не менее 1:10; деталей со светоделительными покрытиями; светофильтров и поляроидов. (В приборах, работающих при 80 °С, к качеству изображения которых предъявляются повышенные требования, разность температурных коэффициентов линейного расширения склеиваемых деталей (Da) в °С-1 не должна быть более 13 · 10-7)

При 20 - 25 °С в течение 1 - 3 сут. в зависимости от размера деталей

Бальзамин-М2

Для склеивания линз массового ассортимента и оптических деталей приборов, подвергающихся большим механическим нагрузкам, с разностью коэффициентов линейного расширения (Da) не более 25 · 10-7 °С-1 при отношении толщины к диаметру h:D не менее 1:10

При 20 - 26 °С в течение 17 - 24 ч. Затем 2,5 ч облучения ультрафиолетовой лампой с длиной волны 365 нм. Допускается уменьшать время облучения, если это обеспечивает сохранение параметров, указанных в табл. 2

Акриловый

Для склеивания линз, призм и других оптических деталей диаметром до 30 мм (только в приборах, не допускающих люминесценции); поляризационных призм из кальцита; поляроидов; светофильтров и клиньев с желатиновыми и поливиниловыми пленками; оптических деталей из квасцов для зеркальных объективов; силикатного стекла с металлом

При 20 - 25 °С. Затем при 50 - 60 °С в течение 5 - 6 сут и 80 - 90 °С в течение 3 - 4 сут. Поляроиды для микроскопов при 18 - 26 °С до полного высушивания

ОК-50П

Для склеивания оптических деталей, имеющих разность температурных коэффициентов линейного расширения (Da) в °С-1 не более 11 · 10-7; деталей, консольно подвешенных

При 20 - 25 °С. Для придания склеивающему слою влагостойкости и повышенной механической прочности склеенные детали прогревают при 60 °С в течение 5 - 7 ч в зависимости от размеров и конфигурации деталей

ОК-50ПК

Для склеивания оптических деталей, имеющих разность температурных коэффициентов линейного расширения (Da) не более 25 · 10-7 °С-1 ; деталей приборов, работающих в сухих и влажных тропиках; консольно подвешенных

При 20 - 25 °С. Для придания склеивающему слою влагостойкости и повышенной механической прочности склеенные детали прогревают при 60 °С в течение 5 - 7 ч в зависимости от размеров и конфигурации

ОК-72ФТ5

Для склеивания оптических деталей, имеющих разность температурных коэффициентов линейного расширения (Да) в °С-1 не более 30-Ю-7, без деформации склеенных деталей после нагревания до 60 °С, охлаждения до минус 60 °С; деталей приборов, работающих в средней климатической полосе, на севере, в сухих и влажных тропиках

При 20 - 25 °С до «схватывания» в течение 3 - 5 ч (клей ОК-72ФТ5) и 5 - 6 ч (клей OK-72ФT15).

Для придания склеивающему слою влагостойкости и повышенной механической прочности, а также устойчивости к обработке растворами «Защита 70 Р» склеенные детали через сутки после «схватывания» прогревают при 65 °С в течение 5 ч. Детали размером более 60 мм прогревают в течение 7 ч

ОК-72ФТ15

Для склеивания тонких оптических деталей, при соотношении толщины к диаметру h:D не менее 1:10 (в технически обоснованных случаях допускается изменять это соотношение в меньшую сторону); оптических деталей, имеющих разность температурных коэффициентов линейного расширения (Da) в °С-1 не более 60 · 10-7, без деформации склеенных поверхностей после нагрева их до 80 °С и охлаждения до минус 60 °С; для герметизации склеивающих слоев (швов).

ОК-90М

Для склеивания крупногабаритных оптических деталей диаметром от 250 до 600 мм, имеющих разность температурных коэффициентов линейного расширения склеиваемых пар стекол (Da) в °С-1 не более 10 · 10-7

При 20 - 25 °С с последующей выдержкой склеенных деталей в этих же условиях в течение 5 сут.

УФ-235М

Для склеивания оптических деталей из увиолевого и кварцевого стекол, фтористого кальция, фтористого лития и других кристаллов, прозрачных в ультрафиолетовой области спектра от 220 нм; допустимые разности температурных коэффициентов линейного расширения (Da) в °С-1 до 60 · 10-7 (при соотношении радиуса кривизны склеиваемых поверхностей к диаметру детали R :D не менее 1:1)

Детали нагревают до 60 °С. Клей нагревают до 100 °С, склеенные детали прогревают в течение 2 сут. при 75 °С, затем температуру поднимают до 95 °С и выдерживают в течение суток

УФ-215

Для склеивания оптических деталей размером от 10 до 50 мм из кварцевого и увиолевого стекол, фтористого кальция и других кристаллов, прозрачных в ультрафиолетовой области спектра, имеющих разность температурных коэффициентов линейного расширения (Da) в °С-1 не более 60 · 10-7 (при соотношении радиуса кривизны склеиваемых поверхностей к диаметру деталей R:D не менее 1:1)

При 20 - 25°С в течение суток, затем при 80 °С - 3 ч или при 60 °С - 6 ч

УФ-215М

Для склеивания оптических деталей размером от 10 до 50 мм из кварцевого и увиолевого стекол, фтористого кальция и других кристаллов, прозрачных в ультрафиолетовой области спектра, допустимые разности температурных коэффициентов линейного расширения (Да) до 60 · 10-7 °С-1 при отношении радиуса кривизны склеиваемых поверхностей к диаметру детали R:D не менее 1:1

При 20 - 25 °С в течение суток, затем при 80 °С - 3 ч или при 60 °С - 6 ч

TKC-1

Для склеивания оптических деталей с показателем преломления hd > 2,0, работающих в области спектра от видимой до далекой инфракрасной (например, арсенид и антимонид индия, монокристалл германия, кремния, стекла ИКС-24, ИКС-28, ИКС-30 и других); оптических деталей с одинаковыми температурными коэффициентами линейного расширения

При 160 - 170 °С (но не выше 170 °С), охлаждают до 18 - 26 °С в течение 2 - 3 ч

ММА

Для склеивания оптических деталей, имеющих разность температурных коэффициентов линейного расширения (Da) в °С-1 до 60 · 10-7 без деформация склеенных поверхностей после нагревания при 80 °С в течение 5 ч; деталей приборов, работающих в средней климатической полосе, на севере, в сухих и влажных тропиках; деталей диаметром до 250 мм

При 20 - 25 °С склеенные детали выдерживают в течение суток, затем прогревают при 65 °С в течение 5 - 6 ч

(Измененная редакция, Изм. № 1).

Пример условного обозначения клея типа ОК-50П

Клей ОК-50П ГОСТ 14887-80

Условное обозначение бальзама пихтового типов О и Оп по ГОСТ 2290-76.

2. ОСНОВНЫЕ ПАРАМЕТРЫ

2.1. Основные параметры клеев указаны в табл. 2.


Таблица 2

Наименование параметра

Норма для типа

Бальзам пихтовый типов О и Оп

Бальзамин

Бальзамин-М

Бальзамин М-2

Акриловый

ОК-50П

ОК-50ПК

ОК-72ФТ5

ОК-7ПФТ15

ОК-90М

УФ-235М

УФ-215

УФ-215М

ТКС-1

ММА

1. Спектральный коэффициент пропускания склеивающего слоя при толщине 10 мкм в интервале длин волн, нм, %, не менее:































от 215 до 220 вкл.

-

-

-

-

-

-

-

-

-

-

-

85

-



св. 220 до 235 »

-

-

-

-

-

-

-

-

-

-

От 40 до 80

От 87 до 95

75 (интегральный)



» 235 до 250 »

-

-

-

-

-

-

-

-

-

-

80

От 95 до 97



» 250 до 260 »

-

-

-

-

-

-

-

-

-

-

От 80 до 95







» 260 до 1200 »

-

-

-

-

-

-

-

-

-

-

От 95 до 99

97





300 - 400

-

-

-

-

-

-

От 80 до 96

-

-

-

-

-

-



-

350 - 1000

-

-

-

-

-

-

-

-

-

-

-

-

-



99

350 - 2650

-

-

-

-

99

-

-

-

-

-

-

-

-



-

400 - 2700

99

-

-

От 80 до 99

-

99

99

99

99

-

-

-

-



-

420 - 2700

-

-

99

-

-

-

-

-

-

98

-

-

-



-

430 - 2700

-

99

-

-

-

-

-

-

-

-

-

-

-



-

2. Показатель преломления при 20 °С для клея:































жидкого

-

1,483 - 1,490

1,481 - 1,489

-

-

1,523 - 1,528

1,540 - 1,544

1,553 - 1,557

1,552 - 1,556

1,515

-

1,406 - 1,407

1,405 - 1,407

-

1,515 - 1,520

твердого

1,520 - 1,540

1,517 - 1,519

1,517 - 1,519

1,513 - 1,514

1,485 - 1,487*

1,578 - 1,582

1,581 - 1,584

1,586 - 1,588

1,570 - 1,580

1,540 - 1,542

1,460 - 1,464

1,407 - 1,409

1,407 - 1,409

В зависимости от длины волны**

1,551 - 1,554

3. Нагревостой-кость склеивающего слоя, °С, не ниже

30 - 50 (в зависимости от марки)

60

110

120

80

130

140

140

140

200

50

200

200

90

150

4. Холодостойкость склеивающего слоя, °С, не выше

От минус 40 до минус 60 (в зависимости от марки)

Минус 60

Минус 90

Минус 90

Минус 60

Минус 170

Минус 170

Минус 170

Минус 170

Минус 120

Минус 60

Минус 60

Минус 60

Минус 120

Минус 160

5. Механическая прочность на разрыв, Па, не менее

39,2 · 105

39,2 · 105

39,2 · 105

93,1 · 105

98,0 · 105

98,0 · 105

85,0 · 105

95,0 · 105

80,0 · 105

156,8 · 105

32,2 · 105

19,6 · 105

27,4 · 105

24,5 · 105

44,1 · 105

6. Влагостойкость без разрушения склеивающего слоя при 40 °С и относительной влажности 98 %, сут, не менее

5

8 - 10

6 - 8

12 - 14

5 - 7

7 - 10 (при 40 °С)

30 (при 30 °С)

100 - 120

70

80

20

30

7

7 - 9

30

65

7. Стойкость к термоударам в интервале температур ±60 °С, количество циклов, не менее

0

5

10

30

5 - 7

30

10

65

65

5

5-7

30

30

10

37

* Для поляризационных призм.

** 0,65 мкм - 2,348 мм; 2,20 мкм - 2,214; 3,00 мкм - 2,208; 4,60 мкм - 2,204; 5,00 мкм - 2,203; 7,00 мкм - 2,199.

Примечание. Параметры оптических клеев по пп. 3 - 7 являются предельными значениями по каждому виду испытаний, полученными на склеенных образцах (по пп. 3, 4, 6, 7 - на линзах из стекол марок БК-104 и Ф-102 диаметром 30 мм, толщиной 6,6 и 2,8 мм при радиусе склеенной поверхности 49 мм; по п. 5 - на плоских цилиндрах из стекла К8 с диаметром склейки 9 мм).

(Измененная редакция, Изм. № 1).


2.2. Спектральные кривые коэффициентов пропускания склеивающего слоя при толщине 10 мкм между пластинами кварцевого стекла марок KB (для бальзама, бальзамина, бальзамина-М, акрилового, ОК-50П, ОК-72ФТ5, ОК-72ФТ15, ММА, ОК-90М), КУ-1 (для УФ-235М, УФ-215, УФ-215М), КУ-2 (для бальзамина-М2, ОК-50ПК), бромистого натрия (для ТКС-1) показаны на черт. 1 - 15.

Толщина склеивающего слоя для ММА указана на черт. 7.

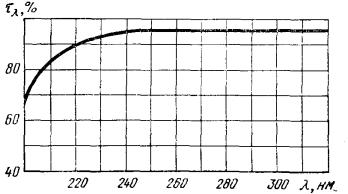

Спектральная кривая коэффициента пропускания τλ бальзама

Черт. 1

Спектральная кривая коэффициента пропускания τλ бальзамина

Черт. 2

Спектральная кривая коэффициента пропускания τλ бальзамина-М

Черт. 3

Спектральная кривая коэффициента пропускания τλ акрилового клея

Черт. 4

Спектральная кривая коэффициента пропускания τλ клея ОК-50П

Черт. 5

Спектральная кривая коэффициента пропускания τλ клеев ОК-72ФТ5 и ОК-72ФТ15

Черт. 6

Спектральная кривая коэффициента пропускания τλ клея ММА при толщине слоя 20 мкм

Черт. 7

Спектральная кривая коэффициента пропускания τλ клея ОК-90 М

Черт. 8

Спектральная кривая коэффициента пропускания τλ клея УФ-215

Черт. 9*

* Черт. 10. (Исключен, Изм. № 1).

Спектральная кривая коэффициента пропускания τλ клея ТКС-1

Черт. 11

Спектральная кривая коэффициента пропускания τλ клея УФ-235М

Черт. 12

СПЕКТРАЛЬНАЯ КРИВАЯ КОЭФФИЦИЕНТА ПРОПУСКАНИЯ τλ КЛЕЯ БАЛЬЗАМИН-М2

Черт. 13

СПЕКТРАЛЬНАЯ КРИВАЯ КОЭФФИЦИЕНТА ПРОПУСКАНИЯ τλ КЛЕЯ ОК-50ПК

Черт. 14

СПЕКТРАЛЬНАЯ КРИВАЯ КОЭФФИЦИЕНТА ПРОПУСКАНИЯ τλ КЛЕЯ УФ-215М

Черт. 15

(Измененная редакция, Изм. № 1).

ПРИЛОЖЕНИЕ

Обязательное

КОДЫ ОКП ТИПОВ ОПТИЧЕСКИХ КЛЕЕВ

Тип клея

Код ОКП

Бальзам

24 1619 0000

Бальзамин

10 1431 5002

Бальзамин-М

10 1431 5003

Бальзамин-М2

10 1431 5021

Акриловый

10 1431 5004

ОК-50П

10 1431 5005

ОК-50ПК

10 1431 5023

ОК-72ФТ5

10 1431 5006

ОК-72ФТ15

10 1431 5007

ОК-90М

10 1431 5009

УФ-235М

10 1431 5011

УФ-215

10 1431 5012

УФ-215М

10 1431 5013

ТКС-1

10 1431 5014

ММА

10 1431 5008

(Введен дополнительно, Изм. № 1).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 15.08.80 № 4288

2. ВЗАМЕН ГОСТ 14887-69

3. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 2290-76

1.1

4. Срок действия продлен до 01.01.92 Постановлением Госстандарта СССР от 30.06.87 № 2887

5. ПЕРЕИЗДАНИЕ (февраль 1988 г.) с Изменением № 1, утвержденным в июне 1987 г. (ИУС 11-87).
