ТИПОВЫЕ ТЕХНОЛОГИЧЕСКИЕ КАРТЫ
НА ПРОИЗВОДСТВО ОТДЕЛЬНЫХ ВИДОВ РАБОТ

РАЗДЕЛ 01

ТИПОВАЯ ТЕХНОЛОГИЧЕСКАЯ КАРТА
НА ЗЕМЛЯНЫЕ И БУРОВЗРЫВНЫЕ РАБОТЫ

1.01.01.67

КОМПЛЕКСНО-МЕХАНИЗИРОВАННЫЙ ПРОЦЕСС
ВЕРТИКАЛЬНОЙ ПЛАНИРОВКИ СТРОИТЕЛЬНОЙ ПЛОЩАДКИ
В ГРУНТАХ III ГРУППЫ СО СКАЛЬНЫМИ ВКЛЮЧЕНИЯМИ

МОСКВА - 1989

РАЗРАБОТАНА

ВНИПИИСТРОМСЫРЬЕ

Главный инженер института Р.А. Родин

Главный инженер проекта В.Н. Буман

ОДОБРЕНА

Отделом организации и технологии строительного производства Госстроя СССР

Письмо от 14.09.1988 г. № 23-532

Введена в действие с 01.01.1989 г.

1. ОБЛАСТЬ ПРИМЕНЕНИЯ

1.1. Типовая технологическая карта рекомендуется для выполнения работ при вертикальной планировке строительной площадки, объемом до 10000 м³ в грунтах со скальными включениями при сооружении объектов промышленного, жилищно-гражданского и мелиоративного строительства.

1.2. Типовая технологическая карта может быть использована для грунтов I-III групп со скальными включениями (до 20 % от общего объема).

1.3. В данной технологической карте приведен пример вертикальной планировки строительной площадки с параметрами:

длина - 220 м, ширина - 70 м;

максимальная глубина выемки - 2,5 м;

максимальная высота насыпи - 1,2 м.

Объем насыпи - 4796 м³. Объем выемки - 8215 м³.

1.4. Строительство осуществляется в средней зоне СССР при положительных температурах воздуха.

1.5. При привязке технологической карты к конкретному объекту и условиям строительства необходимо скорректировать объемы работ, группы грунтов, график производства работ и калькуляцию затрат труда, средства механизации с учетом наличия парка землеройных механизмов.

2. ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ СТРОИТЕЛЬНОГО ПРОЦЕССА

2.1. Настоящий комплексно-механизированный технологический процесс состоит из подготовительных, основных и отделочных операций.

2.2. К подготовительным операциям относятся: геодезическая разбивка контуров планировки и нулевой линии с установкой разбивочных знаков и реперов;

осуществление мероприятий по ограждению планируемой территории от поступления поверхностных вод;

устройство освещения площадки;

устройство временных подъездных землевозных дорог.

2.3. К основным операциям относятся:

устройство временных землевозных дорог в пределах участка планировки;

разработка грунта планировочной выемки с перемещением в планировочную насыпь (рыхление скальных включений в процессе разработки);

отсыпка грунта планировочной насыпи с разравниванием грунта, увлажнением или подсушиванием при избыточной влажности и уплотнение грунта.

2.4. К отделочным операциям относятся:

планировка площадки и откосов выемки, откосов и верха насыпи.

2.5. Состав вариантов комплексов машин, применяемых для выполнения основных и отделочных операций

Таблица 1

Технологическая операция	Варианты комплексов
Технологическая операция	1	2	3	4 (аналог)
Устройство землевозных автодорог	Бульдозер ДЗ-110А Каток ДУ-47Б	Бульдозер ДЗ-42 Каток ДУ-47Б	Бульдозер ДЗ-35Б Каток ДУ-47Б	Бульдозер ДЗ-27А Каток ДУ-47Б
Разработка грунта планировочной выемки	Бульдозер ДЗ-110А Рыхлитель ДП-9С Экскаватор ЭО-4121Б обратная лопата Автомобиль-самосвал КамАЗ-5511 Автогрейдер ДЗ-31-1	Бульдозер ДЗ-42 Рыхлитель ДП-9С Экскаватор ЭО-4121Б обратная лопата Автомобиль-самосвал КамАЗ-5511 Автогрейдер ДЗ-31-1	Бульдозер ДЗ-35Б Рыхлитель ДП-9С Экскаватор ЭО-4121Б обратная лопата Автомобиль-самосвал КамАЗ-5511 Автогрейдер ДЗ-31-1	Бульдозер ДЗ-27А Рыхлитель ДП-9С Экскаватор ЭО-4111Б обратная лопата Автомобиль-самосвал КамАЗ-5511 Автогрейдер ДЗ-31-1
Отсыпка грунта планировочной насыпи	Бульдозер ДЗ-110А Каток ДУ-16В Поливочная машина ПМ-130Б	Бульдозер ДЗ-42 Каток ДУ-16В Поливочная машина ПМ-130Б	Бульдозер ДЗ-35Б Каток ДУ-16В Поливочная машина ПМ-130Б	Бульдозер ДЗ-27А Каток ДУ-16В Поливочная машина ПМ-130Б
Планировочные работы	Автогрейдер ДЗ-31-1	Автогрейдер ДЗ-31-1	Автогрейдер ДЗ-31-1	Автогрейдер ДЗ-31-1

Ведущими машинами в комплексе являются:

в варианте 1 - бульдозер ДЗ-110А;

в варианте 2 - бульдозер ДЗ-42;

в варианте 3 - бульдозер ДЗ-35Б;

в варианте 4 - бульдозер ДЗ-27А.

2.6. Технология производства работ для варианта 1.

При выполнении работ по вертикальной планировке грунт планировочной выемки частично перемещается в планировочную насыпь, а оставшийся грунт транспортируется в отвал на 2 км.

Разработка мягкого грунта и разрыхленных скальных включений планировочной выемки производится бульдозером ДЗ-110А по ярусно-траншейной схеме с промежуточным накоплением грунта. Вся выемка разделяется по глубине на несколько ярусов, каждый из которых, в свою очередь, подразделяется на 3 слоя по 0,10 - 0,15 м. Грунт в каждом ярусе разрабатывается траншеями шириной по 3,2 м, а разделительные стенки (перемычки) грунта между траншеями снимаются бульдозером после выемки грунта по всей глубине яруса. Разработку грунта выемки каждого слоя следует производить под уклон, начиная с участка от нулевой линии работ (границы между выемкой и насыпью).

При первой проходке, двигаясь в сторону насыпи, бульдозер наполняет грунт в промежуточный валик, при второй и третьей проходках бульдозера производится накопление промежуточного валика. Затем образовавшийся большой вал грунта за один раз сталкивается под уклон в отсыпаемую насыпь. Аналогично выполняются работы по разработке грунта всех трех слоев в траншее каждого яруса. Разработку грунта стенок (перемычек), оставленных между траншеями, производят после разработки грунта в смежных траншеях. Перемещаемый в насыпь грунт укладывают и разравнивают слоями толщиной 0,35 м.

Скальный грунт до начала работы бульдозера, производящего разработку грунта выемки, рыхлят навесным рыхлителем ДП-9С (на бульдозере ДЗ-118). Рыхление производится перекрестным способом в двух взаимно-перпендикулярных направлениях. Сначала выполняются продольные резы на глубину 0,30 м с шагом рыхления 0,50 м, а затем перпендикулярно к продольным резам наносятся поперечные резы глубиной 0,30 м с шагом рыхления 0,60 м. При этом эффективная глубина рыхления равна 0,20 м. Глубина, шаг рыхления уточняются на месте опытным путем.

Планировочная насыпь разбивается по площади на две карты, где в технологической последовательности чередуются следующие операции:

отсыпка и разравнивание грунта бульдозером;

увлажнение грунта поливочной машиной ПМ-130Б;

выстаивание и уплотнение грунта полуприцепным катком ДУ-16В.

Перемещаемый в насыпь бульдозером грунт разравнивается тем же бульдозером круговыми проходками при движении от краев насыпи к ее середине. Проходы бульдозера выполняются с перекрытием предыдущей проходки на 0,30 м. Грунт разравнивается слоем 0,35 м. Перед укаткой каждого слоя грунта производится увлажнение его (при необходимости) поливочной машиной ПМ-130Б. Полив выполняется в зависимости от требующегося увлажнения в несколько приемов. Каждая последующая проходка поливочной машины производится после впитывания грунтом воды от полива предыдущей проходки.

Уплотнение грунта должно выполняться при оптимальном содержании влаги в грунте. Укатка грунта осуществляется от краев карты к ее середине полуприцепным пневмокатком ДУ-16В. Движение катка производится с перекрытием следа предыдущего прохода на 0,30 м. Первая проходка катка выполняется на расстоянии 3,00 м от бровки насыпи, а затем прикатывается край насыпи. После прикатки края насыпи укатку продолжают круговыми проходами катка в направлении от краев насыпи к ее середине.

Величина оптимальной влажности грунта, требующееся количество воды для доувлажнения, необходимое количество проходов катка по одному следу и толщина укладываемого слоя уточняются на месте работ пробной укаткой.

В процессе производства работ по каждому слою грунта производится контроль его уплотнения взятием проб полевой грунтовой лабораторией.

Излишний грунт выемки, который не укладывается в насыпь, транспортируется в отвал. Разработка мягкого грунта и разрыхленных рыхлителем ДП-9С скальных грунтов производится экскаватором ЭО-4121Б, оснащенным обратной лопатой. Грунт грузится на автомобили-самосвалы КамАЗ-5511 и транспортируется в отвал.

Разрыхленные скальные грунты в процессе рыхления перемещаются бульдозером ДЗ-110А к месту работы экскаватора.

Для движения автомобилей-самосвалов предусматривается устройство землевозных автодорог из шлака толщиной 0,30 м. Подвезенный автомобилями-самосвалами шлак разравнивается бульдозером ДЗ-110А и уплотняется моторным катком ДУ-47Б. Планировка выемки и насыпи выполняется автогрейдером ДЗ-31-1.

Землевозные дороги, по которым транспортируется грунт автомобилями-самосвалами, должны постоянно поддерживаться в исправном состоянии автогрейдером ДЗ-31-1.

2.7. Разработка грунта выемки и отсыпка насыпи выполняется (при работе в одну смену) для варианта 1 следующим составом:

машинист бульдозера 6 разряда - 1;

машинист бульдозера-рыхлителя 6 разряда - 1;

машинист экскаватора 6 разряда - 1;

машинист катка 6 разряда - 1;

машинист катка 5 разряда - 1;

машинист автогрейдера 6 разряда - 1;

машинист поливочных машин 4 разряда - 1;

водители автомобилей-самосвалов III класса - 1.

2.8. Контроль качества выполняемых работ

Таблица 2

Наименование операций, подлежащих контролю		Контроль качества выполнения операций
производителем работ	мастером	Состав	Способы	Время	Привлекаемые службы
Разбивка осей и контуров площадки нулевой линии	Устройство временных землевозных автодорог	Точность выноса	Теодолитом, стальной рулеткой	До начала разработки и отсыпки грунта	Геодезическая
	Разработка планировочной выемки	Геометрические размеры в плане, высотные отметки, крутизна откосов	Нивелиром, стальной рулеткой, уклономером, откосником	В процессе разработки выемки	Геодезическая
-	Отсыпка планировочной насыпи	Толщина слоя отсыпки, геотехнические свойства грунта, геометрические размеры в плане, высотные отметки, крутизна откосов	Нивелиром, стальной рулеткой, уклономером, откосником, плотномером, влагомером	В процессе отсыпки насыпи	Геодезическая, грунтовая лаборатория
	Планировочные работы	Соблюдение проектных отметок, геометрические размеры в плане, крутизна откосов	Нивелиром, стальной рулеткой, уклономером, откосником	После отсыпки насыпи и разработки планировочной выемки	Геодезическая

3. ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ

В соответствии с принятыми вариантами комплексов машин (табл. 1) и на основании калькуляции затрат труда в табл. 3 приведены сравнительные технико-экономические показатели эффективности вариантов.

Таблица 3

Наименование показателей	Варианты комплексов механизации работ
Наименование показателей	1	2	3	4 (аналог)
Объем работ, м³	8215	8215	8215	8215
Общая трудоемкость, чел.-дн.	98,38	129,76	93,94	112,45
То же, на 1000 м³ грунта, чел.-ч	98,20	129,52	93,77	112,24
Затраты машинного времени на весь объем работ, маш.-смен.	98,38	129,76	93,94	112,45
Продолжительность процесса при двухсменной работе, день	21,00	24,40	18,40	22,10
Выработка на 1 маш.-ч., м³	10,1	7,72	10,66	8,91
Стоимость затрат труда на весь объем работ, руб.-коп.	770-67	983-75	726-97	894-39
То же, на 1000 м³ грунта, руб.-коп.	93-81	119-75	88-49	108-87
Приведенные затраты на весь объем работ, руб.	4921	4978	5200	5504
То же, на 1000 м³ грунта, руб.	599	606	633	670
Эффективность в сравнении с аналогом на 1000 м³ грунта, руб.	+71	+64	+37	-
Прямые затраты на 1000 м³ грунта, руб.	480	515	507	540

4. МАТЕРИАЛЬНО-ТЕХНИЧЕСКИЕ РЕСУРСЫ

4.1. Потребность в машинах, оборудовании, инструментах, инвентаре и приспособлениях приведена в табл. 4.

Таблица 4

Наименование машин, оборудования, инструментов, приспособлений	Тип	Марка ГОСТ	Количество машин для вариантов механизации, шт.				Техническая характеристика
	Тип	Марка ГОСТ	1	2	3	4	Техническая характеристика
Бульдозер с неповоротным отвалом, управление гидравлическое	На тракторе класса 10 т	ДЗ-110А	1	-	-	-	На тракторе Т-136.1.Г-1, длина отвала 3220 мм
Бульдозер с неповоротным отвалом, управление гидравлическое	На тракторе класса 1,4 - 4 т	ДЗ-42	-	2	-	-	На тракторе ДТ-75, длина отвала 2520 мм
Бульдозер с неповоротным отвалом, управление гидравлическое	На тракторе класса 15 - 25 т	ДЗ-35Б	-	-	1	-	Трактор Т-180КС, длина отвала 3640 мм
Бульдозер с неповоротным отвалом, управление гидравлическое	На тракторе класса 10 т	ДЗ-27А	-	-	-	1	Трактор Т-130.1.Г-1, длина отвала 3200 мм
Экскаватор универсальный	Одноковшовый с гидравлическим приводом, на гусеничном ходу	ЭО-4121Б 22894-77	1	1	1	-	Оборудован обратной лопатой. Ковш 1,0 м³
Экскаватор универсальный	Одноковшовый с пневматическим управлением на гусеничном ходу	ЭО-4111В 17343-83	-	-	-	1	Оборудован обратной лопатой. Ковш 0,65 м³
Бульдозер-рыхлитель ДЗ-126А	На тракторе класса 15 - 25 т	ДП-9С	1	1	1	1	Трактор Т-250М, глубина рыхления 0,45м
Автогрейдер	Среднего типа, самоходный	ДЗ-31-1 9420-79	1	1	1	1	Мощность двигателя 96 кВт, длина отвала 3700 мм
Каток	Пневмоколесный полуприцепной	ДУ-16В	1	1	J	1	Тягач МоАЗ-546А, масса 25,9 т, ширина уплотняемой полосы 2620 мм
Каток	Вибрационный самоходный двухвальцовый, с гладкими вальцами	ДУ-47Б	1	1	1	1	Мощность двигателя 37 кВт, масса 6 - 8 т, ширина уплотняемой полосы 1200 мм
Поливочная машина на шасси ЗИЛ-130		ПМ-130Б	1	1	1	1	Вместимость цистерны 6000 л
Автомобиль-самосвал		КамАЗ-5511	2	2	2	2	Грузоподъемность 10 т
Теодолит		Т-15 10529-86	1	1	1	1
Нивелир		Н-10 10528-76	1	1	1	1
Рейка нивелирная		РН-10 11158-83	2	2	2	2
Вешка геодезическая	Стандартная		3	3	3	3
Рулетка измерительная металлическая	Стандартная	РС-20 7502-80	1	1	1	1
Рейка трехметровая			1	1	1	1
Плотномер		ПТМ-1	1	1	1	1
Влагомер		НВУ-1 26375-84

4.2. Потребность в эксплуатационных материалах приведена в табл. 5.

Таблица 5

Наименование эксплуатационных материалов	Норма на час работы машины, кг	Количество на принятый объем работ по вариантам, кг
Наименование эксплуатационных материалов	Норма на час работы машины, кг	1	2	3	4
Бульдозер ДЗ-110А
Дизельное топливо	7,70	2212,44	-	-	-
Бензин	0,23	66,08	-	-	-
Моторное масло	0,37	106,31	-	-	-
Трансмиссионное масло	0,10	28,73	-	-	-
Консистентная смазка	0,08	22,99	-	-	-
Бульдозер ДЗ-42
Дизельное топливо	3,30	-	1797,31	-	-
Бензин	0,10	-	54,46	-	-
Моторное масло	0,16	-	87,14	-	-
Трансмиссионное масло	0,04	-	21,78	-	-
Консистентная смазка	0,03	-	16,34	-	-
Бульдозер ДЗ-35Б
Дизельное топливо	6,90	-	-	1663,45	-
Бензин	0,21	-	-	50,63	-
Моторное масло	0,33	-	-	79,56	-
Трансмиссионное масло	0,09	-	-	21,70	-
Консистентная смазка	0,08	-	-	19,29	-
Бульдозер ДЗ-27А
Дизельное топливо	7,70	-	-	-	4265,72
Бензин	0,23	-	-	-	127,42
Моторное масло	0,37	-	-	-	204,98
Трансмиссионное масло	0,10	-	-	-	55,40
Консистентная смазка	0,08	-	-	-	44,32
Экскаватор ЭО-4121Б
Дизельное топливо	5,5	718,44	607,91	607,91	-
Бензин	0,16	17,68	17,68	17,68	-
Моторное масло	0,27	29,84	29,84	29,84	-
Трансмиссионное масло	0,03	3,31	3,31	3,31	-
Консистентная смазка	0,16	17,68	17,68	17,68	-
Экскаватор ЭО-4111В
Дизельное топливо	5,7	-	-	-	823,54
Бензин	0,17	-	-	-	24,56
Моторное масло	0,28	-	-	-	40,45
Трансмиссионное масло	0,03	-	-	-	4,33
Консистентная смазка	0,17	-	-	-	24,56
Рыхлитель ДП-9С
Дизельное топливо	16,7	657,31	657,31	657,31	657,31
Бензин	0,50	19,68	19,68	19,68	19,68
Моторное масло	0,80	31,49	31,49	31,49	31,49
Трансмиссионное масло	0,22	8,66	8,66	8,66	8,66
Консистентная смазка	0,18	7,08	7,08	7,08	7,08
Автогрейдер ДЗ-31-1
Дизельное топливо	5,20	593,11	593,11	610,17	669,86
Бензин	0,16	18,25	18,25	18,77	20,61
Моторное масло	0,25	28,51	28,51	29,33	32,20
Трансмиссионное масло	0,07	7,98	7,98	8,21	9,02
Консистентная смазка	0,06	6,84	6,84	7,04	7,73
Каток ДУ-16В
Дизельное топливо	10,10	207,86	207,86	207,86	207,86
Бензин	0,30	6,17	6,17	6,17	6,17
Моторное масло	0,48	9,88	9,88	9,88	9,88
Трансмиссионное масло	0,13	2,67	2,67	2,67	2,67
Консистентная смазка	0,11	2,26	2,26	2,26	2,26
Каток ДУ-47Б
Дизельное топливо	3,20	4,45	4,45	4,45	4,45
Бензин	0,10	0,14	0,14	0,14	0,14
Моторное масло	0,18	0,25	0,25	0,25	0,25
Трансмиссионное масло	0,05	0,07	0,07	0,07	0,07
Консистентная смазка	0,04	0,06	0,06	0,06	0,06
Автомобиль-самосвал КамАЗ-5511
Дизельное топливо	5,4	1086,21	1086,21	1086,21	1086,21
Дизельное масло	0,25	50,29	50,29	50,29	50,29
Трансмиссионное масло	0,04	8,05	8,05	8,05	8,05
Консистентная смазка	0,02	4,02	4,02	4,02	4,04
Поливочная машина ПМ-130Б
Бензин	4,9	51,01	51,01	51,01	51,01
Автомобильное масло	0,11	1,14	1,14	1,14	1,14

5. ТЕХНИКА БЕЗОПАСНОСТИ

При выполнении работ по вертикальной планировке строительной площадки необходимо руководствоваться требованиями СНиП-III-4-80 «Техника безопасности в строительстве» п.п. 9.1 - 9,28; ГОСТ 12.3.002-75 «Процессы производственные»; ГОСТ 12.2.012-75 «Приспособления по обеспечению безопасного производства работ»; ГОСТ 12.1.004-85 «Пожарная безопасность»; ГОСТ 12.1.013-78 «Строительство. Электробезопасность» и ГОСТ 23407-78 «Ограждения инвентарные строительных площадок и участков производства строительно-монтажных работ».

КАРТОГРАММА ЗЕМЛЯНЫХ РАБОТ

Примечание. Отметки указаны в м.

СХЕМА ПЕРЕМЕЩЕНИЯ ГРУНТА ИЗ ВЫЕМКИ В НАСЫПЬ

Примечание. Условные обозначения и разрезы см. на стр. 12.

1 - нулевая линия работ; 11 - ось продольного реза рыхлителя;

2 - бульдозер на разработке грунта выемки; 12 - ось поперечного реза рыхлителя;

3 - бульдозер на разравнивании грунта выемки; 13 - слои рыхления 0,20 м;

4 - каток; 14 - ось рабочего хода бульдозера при разравнивании грунта;

5 - поливочная машина; 15 - граница карт отсыпки;

6 - ось рабочего хода бульдозера при разработке грунта; 16 - ось проходки катка;

7 - ось холостого хода бульдозера при разравнивании грунта; 17 - слои отсыпки и разравнивания грунта;

8 - разделительная стенка (перемычка); 18 - ось движения поливочной машины

9 - ярусы разработки 0,30 - 0,45 м; - рабочая отметка

10 - скальные включения; - очередность проходок

СХЕМА РАЗРАБОТКИ ГРУНТА ВЫЕМКИ

1 - ранее выполненный участок выемки; 6 - ось проходки экскаватора;

2 - проектный откос; 7 - места стоянок экскаватора;

3 - рабочий откос; 8 - ось предыдущей проходки экскаватора;

4 - экскаватор ЭО-4121А, оборудованный обратной лопатой; 9 - ось землевозной автодороги из шлака

5 - автомобили-самосвалы; очередность проходки экскаватора

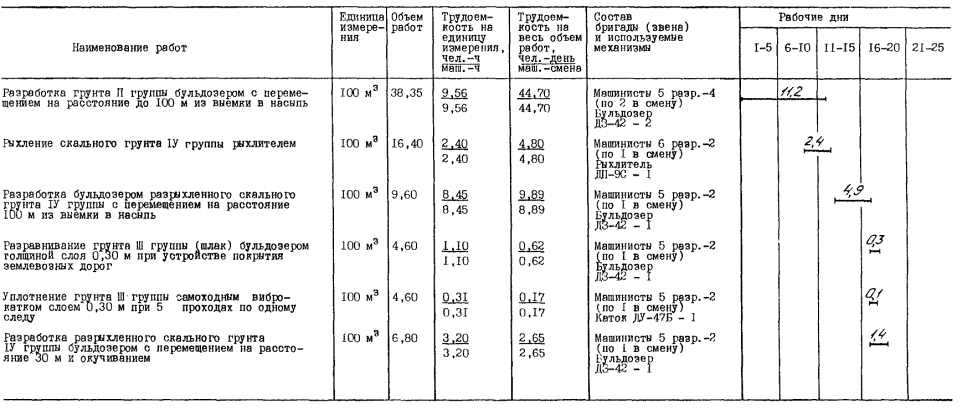

ГРАФИК ПРОИЗВОДСТВА РАБОТ. ВАРИАНТ 1

Примечание. Здесь и далее пунктирная линия указывает на неполное использование механизмов в течение смены.

ГРАФИК ПРОИЗВОДСТВА РАБОТ. ВАРИАНТ 1 (продолжение)

ГРАФИК ПРОИЗВОДСТВА РАБОТ. ВАРИАНТ 1 (продолжение )

КАЛЬКУЛЯЦИЯ ЗАТРАТ ТРУДА. ВАРИАНТ 1

Наименование работ	Обоснование (ЕНиР и др.)	Единица измерения	Объем работ	Норма времени на единицу измерения, чел.-ч маш.-ч	Затраты труда на весь объем работ, чел.-день маш.-смена	Время пребывания машины на объекте, маш.-смена	Расценка на единицу измерения, руб.-коп.	Стоимость затрат на весь объем работ, руб.-коп.	Стоимость затрат с учетом пребывания машины на объекте, руб.-коп.
Разработка бульдозером грунта II группы с перемещением на расстояние до 100 м из выемки в насыпь	ЕНиР §2-1-22, т-2, № 5б, д	100 м³	38,35	3,38 3,38	15,81 15,81	15,81	3-58,5	137-48	137-48
Рыхление скального грунта IV группы рыхлителем ДП-9С на бульдозере ДЗ-118	ВНиР §8-56-8, т-2, № 1в	100 м³	16,40	2,40 2,40	4,80 4,80	4,80	2-54,4	41-72	41-72
Разработка разрыхленного скального грунта IV группы бульдозером ДЗ-110А с перемещением на расстояние 100 м из выемки в насыпь	ЕНиР §Е2-1-24, № 2а, б	100 м³	9,60	8,45 8,45	9,89 9,89	9,89	8-95,5	85-97	85-97
Разравнивание бульдозером ДЗ-110А грунта III группы (шлак) толщиной слоя 0,30 м при устройстве покрытия землевозных дорог	ЕНиР §Е2-1-28, № 3в	100 м³	4,60	0,77 0,77	0,43 0,43	0,43	0-81,6	3-75	3-75
Уплотнение грунта III группы самоходным виброкатком ДУ-47Б при 5 проходах по одному следу	ЕНиР §Е17-7-27	100 м³	4,60	0,31 0,31	0,17 0,17	0,17	0-28,2	1-30	1-30
Разработка бульдозером ДЗ-110А разрыхленного скального грунта IV группы с перемещением на расстояние 30 м и окучиванием	ЕНиР §Е2-1-24, № 2а, б	100 м³	6,80	3,20 3,20	2,65 2,65	2,65	2-59,5	17-65	17-65
Разработка грунта II группы экскаватором ЭС-4121Б, оборудованным обратной лопатой, с погрузкой на автомобили-самосвалы	ЕНиР §Е2-1-11, т-7, № 5б	100 м³	27,40	2,20 2,20	7,35 7,35	7,35	2-33	63-84	63-84
То же, грунта III группы (шлак) при разборке покрытия землевозной автодороги	ЕНиР §Е2-1-11, т-7, № 5в	100 м³	4,60	2,80 2,80	1,57 1,57	1,57	2-97	13-66	13-66
Разработка разрыхленного скального грунта IV группы экскаватором ЭО-4121Б, оборудованным обратной лопатой, с погрузкой на автомобили-самосвалы	ЕНиР §Е2-1-11, т-7, № 5е	100 м³	6,80	5,50 5,50	4,56 4,56	4,56	5-83	39-64	39-64
Транспортирование грунта автомобилями-самосвалами КамАЗ-5511 на расстояние 2 км	ЕНВ*	100 т	73,69	2,73 2,73	24,53 24,53	27,20	1-94	142-96	160-26
Разравнивание бульдозером ДЗ-110А грунта II группы в насыпи слоем 0,60 м	ЕНиР §Е2-1-28, № 3д	100 м³	38,35	0,32 0,32	1,49 1,49	1,49	0-33,9	13-00	13-00
То же, разрыхленного скального грунта IV группы	ЕНиР §Е2-1-24, № 2а	100 м³	9,60	1,70 1,70	1,99 1,99	1-99	1-80	17-28	17-28
Уплотнение грунта насыпи полуприцепным пневмокатком ДУ-16В слоем 0,35 м при 8 проходах по одному следу	ЕНиР §Е2-1-29, т-4, № 2б, 4б	100 м³	47,95	0,43 0,43	2,51 2,51	2,51	0-45,4	21-77	21-77
Увлажнение грунта поливочной машиной ПМ-130Б	ЕНиР §Е17-2, ЕНВ*	100 м³	4,79	2,17 2,17	1,27 1,27	1,27	1-64	7-85	7-85
Работа бульдозера ДЗ-110А на отвале в грунте II группы с перемещением на расстояние 10 м	ЕНиР §Е2-1-22, № 5б	100 м³	27,40	0,41 0,41	1,37 1,37	1,37	0-43,5	11-92	11-92
То же, разрыхленного скального грунта IV группы	ЕНиР §Е2-1-22, № 2а	100 м³	6,80	1,70 1,70	1,41 1,41	1,41	1-80	12-24	12-24
Ремонт и содержание дорог автогрейдером ДЗ-31-1	ЕНиР §Е17-20-15	1 км	101,38	1,10 1,10	13,60 13,60	13,60	1-17	118-61	118-61
Планировка насыпи и выемки автогрейдером ДЗ-31-1	ЕНиР §Е2-1-87, т-2, № 1д	1000 м²	11,725	0,22 0,22	0,31 0,31	0,31	0-23,3	2-73	2-73
ИТОГО:					95,71 95,71	98,38		753-37	770-67

Здесь и далее «Единые нормы времени на перевозку грузов автомобильным транспортом и сдельные расценки для оплаты труда водителей».

ГРАФИК ПРОИЗВОДСТВА РАБОТ. ВАРИАНТ 2

ГРАФИК ПРОИЗВОДСТВА РАБОТ. ВАРИАНТ 2 (продолжение)

КАЛЬКУЛЯЦИЯ ЗАТРАТ ТРУДА. ВАРИАНТ 2

Наименование работ	Обоснование (ЕНиР и др.)	Единица измерения	Объем работ	Норма времени на единицу измерения, чел.-ч маш.-ч	Затраты труда на весь объем работ, чел.-день маш.-смена	Время пребывания машины на объекте, маш.-смена	Расценка на единицу измерения, руб.-коп.	Стоимость затрат на весь объем работ, руб.-коп.	Стоимость затрат с учетом пребывания машины на объекте, руб.-коп.
Разработка бульдозером ДЗ-42 грунта II группы с перемещением на расстояние до 100 м из выемки в насыпь	ЕНиР §Е2-1-22, № 1б, д	100 м³	38,35	9,56 9,56	44,70 44,70	44,70	8-69,5	333-45	333-45
Рыхление скального грунта VI группы рыхлителем ДП-9С к бульдозеру ДЗ-118	ЕНиР §В56-8, т. 2, № 18	100 м³	16,40	2,40 2,40	4,80 4,80	4,80	2-54,4	41-72	41-72
Разработка бульдозером ДЗ-42 разрыхленного скального грунта VI группы с перемещением на расстояние 100 м из выемки в насыпь	ЕНиР §Е2-1-24, № 2а, б	100 м³	9,60	8,45 8,45	9,89 9,89	9,89	8-95,5	85-97	85-97
Разравнивание грунта III группы (шлак) бульдозером ДЗ-42 толщиной слоя 0,30 м при устройстве покрытия землевозных дорог	ЕНиР §Е2-1-28, № 1в	100 м³	4,60	1,10 1,10	0,62 0,62	0,62	1-17	5-38	5-38
Уплотнение грунта III группы самоходным виброкатком ДУ-47Б при 5 проходах по одному следу слоем 0,30 м	ЕНиР §Е17-7-27	100 м³	4,60	0,31 0,31	0,17 0,17	0,17	0-28,2	1-30	1-30
Разработка бульдозером ДЗ-42 разрыхленного скального грунта IV группы с перемещением на расстояние 30 м и окучиванием	ЕНиР §Е2-1-24, № 2а, б	100 м³	6,80	3,20 3,20	2,65 2,65	2,65	2-59,5	17-65	17-65
Разработка грунта II группы экскаватором ЭО-4121Б, оборудованным обратной лопатой, с погрузкой на автомобили-самосвалы	ЕНиР §Е2-1-11, т. 7, № 5б	100 м³	27,40	2,20 2,20	7,35 7,35	7,35	2-33	63-84	63-84
То же, грунта III группы (шлак) при разборке покрытия землевозной автодороги	ЕНиР §Е2-1-11, т. 7, № 5в	100 м³	4,60	2,80 2,80	1,57 1,57	1,57	2-97	13-66	13-66
То же, разрыхленного скального грунта IV группы	ЕНиР §Е2-1-11, т. 7, № 5г	100 м³	6,80	5,50 5,50	4,56 4,56	4,56	5-83	39-64	39-64
Транспортирование грунта автомобилями-самосвалами МАЗ-5511 на расстояние 2 км	ЕНВ*	100 т	73,69	2,73 2,73	24,53 24,53	27,20	1-94	142-96	160-26
Разравнивание бульдозером ДЗ-42 грунта II группы в насыпи слоем до 0,60 м	ЕНиР §Е2-1-28, № 3д	100 м³	38,35	0,32 0,32	1,49 1,49	1,49	0-33,9	13-00	13-00
То же, разрыхленного скального грунта IV группы	ЕНиР §Е2-1-24, № 2а	100 м³	9,60	1,70 1,70	1,99 1,99	1,99	1-80	17-28	17-28
Уплотнение грунта насыпи слоем 0,35 м полуприцепным пневмокатком ДУ-16В при 8 проходах по одному следу	ЕНиР §Е2-1-29, т. 4, № 2б, № 4б	100 м³	47,95	0,43 0,43	2,51 2,51	2,51	0-45,4	21-77	21-77
Увлажнение грунта поливочной машиной ПМ-130Б	ЕНВ* §Е17-2	100 м³	4,79	2,17 2,17	1,27 1,27	1,27	1-64	7-85	7-85
Работа бульдозера ДЗ-42 на отвале в грунте II группы с перемещением на расстояние 10 м	ЕНиР §Е2-1-22, №1б	100 м³	27,40	1,10 1,10	3,67 3,67	3,67	1-00	27-40	27-40
То же, разрыхленного скального грунта IV группы	ЕНиР §Е2-1-24, № 2а	100 м³	6,80	1,70 1,70	1,41 1,41	1,41	1-80	12-24	12-24
Ремонт и содержание дорог автогрейдером ДЗ-31-1	ЕНиР §Е17-20-15	1 км	101,38	1,10 1,10	13,60 13,60	13,60	1-17	118-61	118-61
Планировка насыпи и выемки автогрейдером ДЗ-31-1	ЕНиР §Е2-1-37, т. 2, № 1д	1000 м²	11,725	0,22 0,22	0,31 0,31	0,31	0-23,3	2-73	2-73
ИТОГО:					127,09 127,09	129,76		966-45	983-75

ГРАФИК ПРОИЗВОДСТВА РАБОТ. ВАРИАНТ 3

ГРАФИК ПРОИЗВОДСТВА РАБОТ. ВАРИАНТ 3 (продолжение)

КАЛЬКУЛЯЦИЯ ЗАТРАТ ТРУДА. ВАРИАНТ 3

Наименование работ	Обоснование (ЕНиР и др.)	Единица измерения	Объем работ	Норма времени на единицу измерения, чел.-ч маш.-ч	Затраты труда на весь объем работ, чел.-день маш.-смена	Время пребывания машины на объекте, маш.-смена	Расценка на единицу измерения, руб.-коп.	Стоимость затрат на весь объем работ, руб.-коп.	Стоимость затрат с учетом пребывания машины на объекте, руб.-коп.
Разработка бульдозером ДЗ-35Б грунта II группы с перемещением на расстояние до 100 м из выемки в насыпь	ЕНиР §Е2-1-22, № 6б, д	100 м³	38,35	3,08 3,08	14,40 14,40	14,40	3-26,5	125-21	125-21
Рыхление скального грунта IV группы рыхлителем ДП-9С к бульдозеру ДЗ-118	ЕНиР §В-56-8, т. 2, № 1в	100 м³	16,40	2,40 2,40	4,80 4,80	4,80	2-54,4	41-72	41-72
Разработка бульдозером ДЗ-35Б разрыхленного скального грунта IV группы с перемещением на расстояние 100 м из выемки в насыпь	ЕНиР §Е2-1-24, № 3а, б	100 м³	9,60	6,60 6,60	7,73 7,73	7,73	6-99,4	67-14	67-14
Разравнивание бульдозером ДЗ-35Б грунта III группы (шлак) толщиной слоя 0,30 м при устройстве покрытия землевозных дорог	ЕНИР §Е2-1-28, № 6в	100 м³	4,60	0,64 0,64	0,36 0,36	0,36	0-67,8	3-12	3-12
Уплотнение грунта III группы самоходным виброкатком ДУ-47Б при 5 проходах по одному следу слоем 0,30 м	ЕНиР §Е17-7-27	100 м²	4,60	0,31 0,31	0,17 0,17	0,17	0-28,2	1-30	1-30
Разработка бульдозером ДЗ-35Б разрыхленного скального грунта IV группы с перемещением на расстояние 30 м и окучиванием	ЕНиР §Е2-1-24, № 3а, б	100 м³	6,80	2,40 2,40	1,99 1,99	1,99	2-54,2	17-28	17-28
Разработка грунта II группы экскаватором ЭО-4121Б, оборудованным обратной лопатой, с погрузкой на автомобили-самосвалы	ЕНиР §Е2-1-11, т. 7, № 5б	100 м³	27,40	2,20 2,20	7,35 7,35	7,35	2-33	63-84	63-84
То же, грунта III группы (шлак) при разборке покрытия землевозной автодороги	ЕНиР §Е2-1-11, т. 7, № 5в	100 м³	4,60	2,80 2,80	1,57 1,57	1,57	2-97	13-66	13-66
То же, разрыхленного скального грунта IV группы	ЕНиР §Е2-1-11, т. 7, № 5г	100 м³	6,80	5,50 5,50	4,56 4,56	4,56	5-83	39-64	39-64
Транспортирование грунта автомобилями-самосвалами КамАЗ-5511 на расстояние 2 км	ЕНВ*	100 т	73,69	2,73 2,73	24,53 24,53	27,20	1-94	142-96	160-26
Разравнивание бульдозером ДЗ-35Б грунта II группы в насыпи слоем до 0,60 м	ЕНиР §Е2-1-28, № 6д	100 м³	38,25	0,27 0,27	1,26 1,26	1,26	0-28,6	10-97	10-97
То же, разрыхленного скального грунта IV группы	ЕНиР §Е2-1-24, № 3а	100 м³	9,60	1,20 1,20	1,40 1,40	1,40	1-27	12-19	12-19
Уплотнение грунта насыпи полуприцепным пневмокатком ДУ-16В слоем 0,35 м при 8 проходах по одному следу	ЕНиР §Е2-1-29, т. 4, № 2б, № 4б	100 м³	47,95	0,43 0,43	2,51 2,51	2,51	0-45,4	21-77	21-77
Увлажнение грунта поливочной машиной ПМ-130Б	ЕНВ* §Е17-2	100 м³	4,79	2,17 2,17	1,27 1,27	1,27	1-64	7-85	7-85
Работа бульдозера ДЗ-35Б на отвале в грунте II группы с перемещением на расстояние 10 м	ЕНиР §Е2-1-22, № 6б	100 м³	27,40	0,38 0,38	1,27 1,27	1,27	0-40,3	11-04	11-04
То же, в разрыхленном скальном грунте IV группы	ЕНиР §Е2-1-24, № 3а	100 м³	6,80	1,20 1,20	0,99 0,99	0,99	1-27	8-64	8-64
Ремонт и содержание дорог автогрейдером ДЗ-31-1	ЕНиР §Е17-20-15	1 км	101,38	1,10 1,10	13,60 13,60	13,60	1-17	118-61	118-61
Планировка насыпи и выемки автогрейдером ДЗ-31-1	ЕНиР §Е2-1-37, т. 2, № 1д	1000 м²	11,725	0,22 0,22	0,31 0,31	0,31	0-23,3	2-73	2-73
ИТОГО:					90,07 90,07	92,74		709-67	726-97

ГРАФИК ПРОИЗВОДСТВА РАБОТ. ВАРИАНТ 4

ГРАФИК ПРОИЗВОДСТВА РАБОТ. ВАРИАНТ 4 (продолжение)

КАЛЬКУЛЯЦИЯ ЗАТРАТ ТРУДА. ВАРИАНТ 4

Наименование работ	Обоснование (ЕНиР и др.)	Единица измерения	Объем работ	Норма времени на единицу измерения, чел.-ч маш.-ч	Затраты труда на весь объем работ, чел.-день маш.-смена	Время пребывания машины на объекте, маш.-смена	Расценка на единицу измерения, руб.-коп.	Стоимость затрат на весь объем работ, руб.-коп.	Стоимость затрат с учетом пребывания машины на объекте, руб.-коп.
Разработка бульдозером ДЗ-27А грунта II группы с перемещением на расстояние до 100 м из выемки в насыпь	ЕНиР §Е2-22, № 5б, д	100 м³	38,35	3,38 3,38	15,81 15,81	15,81	3-58,5	137-48	137-48
Рыхление скального грунта IV группы рыхлителем ДП-9С к бульдозеру ДЗ-118	ЕНиР §В-56-8, т. 2, № 1в	100 м³	16,40	2,40 2,40	4,80 4,80	4,80	2-54,4	41-72	41-72
Разработка бульдозером ДЗ-27А разрыхленного скального грунта IV группы с перемещением на расстояние 100 м из выемки в насыпь	ЕНиР §Е2-1-24, № 2а, б	100 м³	9,60	8,45 8,45	9,89 9,89	9,89	8-95,5	85-97	85-97
Разравнивание бульдозером ДЗ-27А грунта III группы (шлак) толщиной слоя 0,30 м при устройстве покрытия землевозных дорог	ЕНиР §Е2-1-28, № 2в	100 м³	4,60	0,99 0,99	0,55 0,55	0,55	1-05	4-83	4-83
Уплотнение грунта III группы слоем 0,30 м самоходным виброкатком ДУ-47Б при 4 проходах по одному следу	ЕНиР §Е17-7-27	100 м²	4,60	0,31 0,31	0,17 0,17	0,17	0-28,2	1-30	1-30
Разработка бульдозером ДЗ-27А разрыхленного скального грунта IV группы с перемещением на расстояние 30 м и окучиванием	ЕНиР §Е2-1-24, № 2а, б	100 м³	6,80	3,20 3,20	2,65 2,65	2,65	2-59,5	17-65	17-65
Разработка грунта II группы экскаватором ЭО-4111В, оборудованным обратной лопатой, с погрузкой на автомобили-самосвалы	ЕНиР §Е2-1-11, т. 3, № 5б	100 м³	27,40	2,90 2,90	9,69 9,69	9,69	3-07	84-12	84-12
То же, грунта III группы (шлак) при разборке покрытия землевозной автодороги	ЕНиР §Е2-1-11, т. 3, № 5в	100 м³	4,60	3,50 3,50	1,96 1,96	1,96	3-71	17-07	17-07
То же, разрыхленного скального грунта IV группы	ЕНиР §Е2-1-11, т. 3, № 5е	100 м³	6,80	7,20 7,20	5,97 5,97	5,97	7-63	51-88	51-88
Транспортирование грунта автомобилями-самосвалами КамАЗ-5511 на расстояние 2 км	ЕНВ*	100 т	73,69	2,73 2,73	24,53 24,53	35,20	1-94	142-96	212-08
Разравнивание бульдозером ДЗ-27А грунта II группы в насыпи слоем до 0,06 м	ЕНиР §Е2-1-28, № 3д	100 м³	38,35	0,32 0,32	1,50 1,50	1,50	0-33,9	13-00	13-00
То же, разрыхленного скального грунта IV группы	ЕНиР §Е2-1-24, № 2а	100 м³	9,60	1,70 1,70	1,99 1,99	1,99	1-80	17-28	17-28
Уплотнение грунта насыпи полуприцепным пневмокатком ДУ-16В слоем 0,35 м при 8 проходах по одному следу	ЕНиР §Е2-1-29, т. 4, № 2б, № 4б	100 м³	47,95	0,43 0,43	2,51 2,51	2,51	0-45,4	21-77	21-77
Увлажнение грунта поливочной машиной ПМ-130Б	ЕНВ* §Е17-2	100 м³	4,79	2,17 2,17	1,27 1,27	1,27	1-64	7-85	7-85
Работа бульдозера ДЗ-27А на отвале в грунте II группы с перемещением на расстояние 10 м	ЕНиР §Е2-1-22, № 5б	100 м³	27,40	0,41 0,41	1,37 1,37	1,37	0-43,5	11-92	11-92
То же, в разрыхленном скальном грунте IV группы	ЕНиР §Е2-1-24, № 2а	100 м³	6,80	1,70 1,70	1,41 1,41	1,41	1-80	12-24	12-24
Ремонт и содержание дорог автогрейдером ДЗ-31-1	ЕНиР §Е17-20-15	1 км	131,20	1,10 1,10	17,60 17,60	17,60	1-17	153-50	153-50
Планировка насыпи и выемки автогрейдером ДЗ-31-1	ЕНиР §Е2-1-37, т. 2, № 1д	1000 м²	11,725	0,22 0,22	0,31 0,31	0,31	0-23,3	2-73	2-73
ИТОГО:					103,98 103,98	114,65		825-27	894-39

СОДЕРЖАНИЕ

1. Область применения. 1

2. Организация и технология строительного процесса. 1

3. Технико-экономические показатели. 4

4. Материально-технические ресурсы.. 4

5. Техника безопасности. 6

Картограмма земляных работ. 7

Схема перемещения грунта из выемки в насыпь. 7

Схема разработки грунта выемки. 8

График производства работ. Вариант 1. 9

Калькуляция затрат труда. Вариант 1. 10

График производства работ. Вариант 2. 12

Калькуляция затрат труда. Вариант 2. 13

График производства работ. Вариант 3. 15

Калькуляция затрат труда. Вариант 3. 16

График производства работ. Вариант 4. 17

Калькуляция затрат труда. Вариант 4. 18
