| Введен в действие Постановлением Госстандарта СССР от 4 января 1979 г. N 31 МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ УКАЗАНИЕ НА ЧЕРТЕЖАХ ДОПУСКОВ ФОРМЫ И РАСПОЛОЖЕНИЯ ПОВЕРХНОСТЕЙ Unified system
for design documentation. Representation
of limits of forms and surface
lay-out on drawings ГОСТ 2.308-79* Группа Т52 Постановлением Государственного комитета
СССР по стандартам от 4 января 1979 г. N 31 срок введения установлен с 01.01.1980. Взамен ГОСТ 2.308-68. Издание (апрель 2000 г.) с Изменением N
1, утвержденным в августе 1984 г. (ИУС 12-84). Настоящий стандарт устанавливает правила
указания допусков формы и расположения поверхностей на чертежах изделий всех
отраслей промышленности. Термины и определения допусков формы и
расположения поверхностей - по ГОСТ 24642-81. Числовые значения допусков формы и
расположения поверхностей - по ГОСТ 24643-81. Стандарт полностью соответствует СТ СЭВ
368-76. (Измененная редакция, Изм. N 1). 1. ОБЩИЕ ТРЕБОВАНИЯ 1.1. Допуски формы и расположения
поверхностей указывают на чертежах условными обозначениями. Вид допуска формы и расположения
поверхностей должен быть обозначен на чертеже знаками (графическими символами),
приведенными в таблице. ─────────────────────┬──────────────────────────────────┬───────── Группа допусков │ Вид допуска │ Знак ─────────────────────┼──────────────────────────────────┼───────── Допуск формы │Допуск прямолинейности │ Рисунок │Допуск плоскостности │ Рисунок │Допуск круглости │ Рисунок │Допуск цилиндричности │ Рисунок │Допуск профиля продольного сечения│ Рисунок Допуск расположения│Допуск параллельности │ Рисунок │Допуск перпендикулярности │ Рисунок │Допуск наклона │ Рисунок │Допуск соосности │ Рисунок │Допуск симметричности │ Рисунок │Позиционный допуск │ Рисунок │Допуск пересечения осей │ Рисунок Суммарные допуски │Допуск радиального биения │ Рисунок формы и расположения │Допуск торцового биения │ │Допуск биения в заданном │ │направлении │ │Допуск полного радиального биения │ Рисунок │Допуск полного торцового биения │ │Допуск формы заданного профиля │ Рисунок │Допуск формы заданной поверхности │ Рисунок Формы и размеры знаков приведены в
Приложении 1. Примеры указания на чертежах допусков
формы и расположения поверхностей приведены в Приложении 2. Примечание. Суммарные допуски формы и
расположения поверхностей, для которых не установлены отдельные графические
знаки, обозначают знаками составных допусков в следующей последовательности:
знак допуска расположения, знак допуска формы. Например:
1.2. Допуск формы и расположения
поверхностей допускается указывать текстом в технических требованиях, как
правило, в том случае, если отсутствует знак вида допуска. 1.3. При указании допуска формы и
расположения поверхностей в технических требованиях текст должен содержать: вид допуска; указание поверхности или другого
элемента, для которого задается допуск (для этого используют буквенное
обозначение или конструктивное наименование, определяющее поверхность); числовое значение допуска в миллиметрах; указание баз, относительно которых
задается допуск (для допусков расположения и суммарных допусков формы и
расположения); указание о зависимых допусках формы или
расположения (в соответствующих случаях). 1.4. При необходимости нормирования
допусков формы и расположения, не указанных на чертеже числовыми значениями и
не ограничиваемых другими указанными в чертеже допусками формы и расположения,
в технических требованиях чертежа должна быть приведена общая запись о
неуказанных допусках формы и расположения со ссылкой на ГОСТ 25069-81 или
другие документы, устанавливающие неуказанные допуски формы и расположения. Например: 1. Неуказанные допуски формы и
расположения - по ГОСТ 25069-81. 2. Неуказанные допуски соосности и
симметричности - по ГОСТ 25069-81. (Введен дополнительно, Изм. N 1). 2. НАНЕСЕНИЕ
ОБОЗНАЧЕНИЙ ДОПУСКОВ 2.1. При условном обозначении данные о
допусках формы и расположения поверхностей указывают в прямоугольной рамке,
разделенной на две и более части (черт. 1, 2), в которых помещают: в первой - знак допуска по таблице; во второй - числовое значение допуска в
миллиметрах; в третьей и последующих - буквенное
обозначение базы (баз) или буквенное обозначение поверхности, с которой связан
допуск расположения (пп. 3.7; 3.9).
Черт. 1
Черт. 2 2.2. Рамки следует выполнять сплошными
тонкими линиями. Высота цифр, букв и знаков, вписываемых в рамки, должна быть

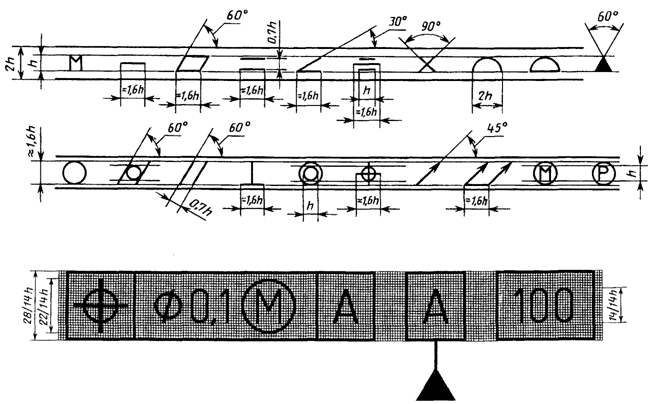

равна размеру шрифта размерных чисел. Графическое изображение рамки приведено в
Приложении 1. 2.3. Рамку располагают горизонтально. В
необходимых случаях допускается вертикальное расположение рамки. Не допускается пересекать рамку
какими-либо линиями. 2.4. Рамку соединяют с элементом, к
которому относится допуск, сплошной тонкой линией, заканчивающейся стрелкой
(черт. 3).
Черт. 3 Соединительная линия может быть прямой
или ломаной, но направление отрезка соединительной линии, заканчивающегося
стрелкой, должно соответствовать направлению измерения отклонения. Соединительную
линию отводят от рамки, как показано на черт. 4.
Черт. 4 В необходимых случаях допускается: проводить соединительную линию от второй
(последней) части рамки (черт. 5а); заканчивать соединительную линию стрелкой
и со стороны материала детали (черт. 5б).
Черт. 5 2.5. Если допуск относится к поверхности
или ее профилю, то рамку соединяют с контурной линией поверхности или ее
продолжением, при этом соединительная линия не должна быть продолжением
размерной линии (черт. 6, 7).
Черт. 6
Черт. 7 2.6. Если допуск относится к оси или
плоскости симметрии, то соединительная линия должна быть продолжением размерной
линии (черт. 8а, б). При недостатке места стрелку размерной линии допускается
совмещать со стрелкой соединительной линии (черт. 8в).
Черт. 8 Если размер элемента уже указан один раз,
то на других размерных линиях данного элемента, используемых для условного
обозначения допуска формы и расположения, его не указывают. Размерную линию без
размера следует рассматривать как составную часть условного обозначения допуска
формы или расположения (черт. 9).
Черт. 9 2.7. Если допуск относится к боковым
сторонам резьбы, то рамку соединяют с изображением в соответствии с черт. 10а.
Черт. 10 Если допуск относится к оси резьбы, то
рамку соединяют с изображением в соответствии с черт. 10б. 2.8. Если допуск относится к общей оси
(плоскости симметрии) и из чертежа ясно, для каких поверхностей данная ось
(плоскость симметрии) является общей, то рамку соединяют с осью (плоскостью
симметрии) (черт. 11а, б).
Черт. 11 2.9. Перед числовым значением допуска
следует указывать: символ символ R, если круговое или
цилиндрическое поле допуска указывают радиусом (черт. 12б);
Черт. 12 символ Т, если допуски симметричности,
пересечения осей, формы заданного профиля и заданной поверхности, а также
позиционные допуски (для случая, когда поле позиционного допуска ограничено
двумя параллельными прямыми или плоскостями) указывают в диаметральном
выражении (черт. 12в); символ Т/2 для тех же видов допусков,
если их указывают в радиусном выражении (черт. 12г); слово "сфера" и символы 2.10. Числовое значение допуска формы и
расположения поверхностей, указанное в рамке (черт. 13а), относится ко всей
длине поверхности. Если допуск относится к любому участку поверхности заданной
длины (или площади), то заданную длину (или площадь) указывают рядом с допуском
и отделяют от него наклонной линией (черт. 13б, в), которая не должна касаться
рамки.
Черт. 13 Если необходимо назначить допуск на всей
длине поверхности и на заданной длине, то допуск на заданной длине указывают
под допуском на всей длине (черт. 13г). (Измененная редакция, Изм. N 1). 2.11. Если допуск должен относиться к
участку, расположенному в определенном месте элемента, то этот участок
обозначают штрихпунктирной линией и ограничивают размерами согласно черт. 14.
Черт. 14 2.12. Если необходимо задать выступающее
поле допуска расположения, то после числового значения допуска указывают символ
Рис. Контур выступающей части нормируемого
элемента ограничивают тонкой сплошной линией, а длину и расположение
выступающего поля допуска - размерами (черт. 15).
Черт. 15 2.13. Надписи, дополняющие данные,
приведенные в рамке допуска, следует наносить над рамкой, под ней или как
показано на черт. 16.
Черт. 16 (Измененная редакция, Изм. N 1). 2.14. Если для одного элемента необходимо
задать два разных вида допуска, то допускается рамки объединять и располагать
их согласно черт. 17 (верхнее обозначение).
Черт. 17 Если для поверхности требуется указать
одновременно условное обозначение допуска формы или расположения и ее буквенное
обозначение, используемое для нормирования другого допуска, то рамки с обоими
условными обозначениями допускается располагать рядом на соединительной линии
(черт. 17, нижнее обозначение). 2.15. Повторяющиеся одинаковые или разные
виды допусков, обозначаемые одним и тем же знаком, имеющие одинаковые числовые
значения и относящиеся к одним и тем же базам, допускается указывать один раз в
рамке, от которой отходит одна соединительная линия, разветвляемая затем ко
всем нормируемым элементам (черт. 18).
Черт. 18 2.16. Допуски формы и расположения
симметрично расположенных элементов на симметричных деталях указывают один раз. 3. ОБОЗНАЧЕНИЕ БАЗ 3.1. Базы обозначают зачерненным
треугольником, который соединяют при помощи соединительной линии с рамкой. При
выполнении чертежей с помощью выводных устройств ЭВМ допускается треугольник,
обозначающий базу, не зачернять. Треугольник, обозначающий базу, должен
быть равносторонним, высотой приблизительно равной размеру шрифта размерных
чисел. 3.2. Если базой является поверхность или
ее профиль, то основание треугольника располагают на контурной линии
поверхности (черт. 19а) или на ее продолжении (черт. 19б). При этом соединительная
линия не должна быть продолжением размерной линии.
Черт. 19 3.3. Если базой является ось или
плоскость симметрии, то треугольник располагают на конце размерной линии (черт.
18). В случае недостатка места стрелку
размерной линии допускается заменять треугольником, обозначающим базу (черт.
20).
Черт. 20 Если базой является общая ось (черт. 21а)
или плоскость симметрии (черт. 21б) и из чертежа ясно, для каких поверхностей
ось (плоскость симметрии) является общей, то треугольник располагают на оси.
Черт. 21 (Измененная редакция, Изм. N 1). 3.4. Если базой является ось центровых
отверстий, то рядом с обозначением базовой оси делают надпись "Ось
центров" (черт. 22).
Черт. 22 Допускается обозначать базовую ось
центровых отверстий в соответствии с черт. 23.
Черт. 23 3.5. Если базой является определенная
часть элемента, то ее обозначают штрихпунктирной линией и ограничивают
размерами в соответствии с черт. 24.
Черт. 24 Если базой является определенное место
элемента, то оно должно быть определено размерами согласно черт. 25.
Черт. 25 3.6. Если нет необходимости выделять как
базу ни одну из поверхностей, то треугольник заменяют стрелкой (черт. 26).
Черт. 26 3.7. Если соединение рамки с базой или
другой поверхностью, к которой относится отклонение расположения,
затруднительно, то поверхность обозначают прописной буквой, вписываемой в
третью часть рамки. Эту же букву вписывают в рамку, которую соединяют с
обозначаемой поверхностью линией, заканчивающейся треугольником, если
обозначают базу (черт. 27а), или стрелкой, если обозначаемая поверхность не
является базой (черт. 27б). При этом букву следует располагать параллельно
основной надписи.
Черт. 27 3.8. Если размер элемента уже указан один
раз, то на других размерных линиях данного элемента, используемых для условного
обозначения базы, его не указывают. Размерную линию без размера следует
рассматривать как составную часть условного обозначения базы (черт. 28).
Черт. 28 3.9. Если два или несколько элементов
образуют объединенную базу и их последовательность не имеет значения (например,
они имеют общую ось или плоскость симметрии), то каждый элемент обозначают
самостоятельно и все буквы вписывают подряд в третью часть рамки (черт. 25,
29).
Черт. 29 3.10. Если необходимо задать допуск
расположения относительно комплекта баз, то буквенные обозначения баз указывают
в самостоятельных частях (третьей и далее) рамки. В этом случае базы записывают
в порядке убывания числа степеней свободы, лишаемых ими (черт. 30).
Черт. 30 4. УКАЗАНИЯ
НОМИНАЛЬНОГО РАСПОЛОЖЕНИЯ 4.1. Линейные и угловые размеры,
определяющие номинальное расположение и (или) номинальную форму элементов,
ограничиваемых допуском, при назначении позиционного допуска, допуска наклона,
допуска формы заданной поверхности или заданного профиля, указывают на чертежах
без предельных отклонений и заключают в прямоугольные рамки (черт. 31).
Черт. 31 5. ОБОЗНАЧЕНИЕ
ЗАВИСИМЫХ ДОПУСКОВ 5.1. Зависимые допуски формы и
расположения обозначают условным знаком Рис., который помещают: после числового значения допуска, если
зависимый допуск связан с действительными размерами рассматриваемого элемента
(черт. 32а); после буквенного обозначения базы (черт.
32б) или без буквенного обозначения в третьей части рамки (черт. 32г), если
зависимый допуск связан с действительными размерами базового элемента; после числового значения допуска и
буквенного обозначения базы (черт. 32в) или без буквенного обозначения (черт.
32д), если зависимый допуск связан с действительными размерами рассматриваемого
и базового элементов.
Черт. 32 5.2. Если допуск расположения или формы
не указан как зависимый, то его считают независимым. Приложение 1 Обязательное ФОРМА И РАЗМЕРЫ ЗНАКОВ
Приложение 2 Справочное ПРИМЕРЫ УКАЗАНИЯ НА ЧЕРТЕЖАХ ДОПУСКОВ ФОРМЫ И РАСПОЛОЖЕНИЯ ПОВЕРХНОСТЕЙ ───────────────┬─────────────────────┬──────────────────────────── Вид допуска │ Указания допусков │ Пояснение │ формы и расположения│ │условным обозначением│ ───────────────┼─────────────────────┼──────────────────────────── 1. Допуск │ Рисунок │ Допуск прямолинейности прямолинейности│ │образующей конуса 0,01 мм │ Рисунок │ Допуск прямолинейности оси │ │отверстия Диаметром 0,08 мм │ │(допуск зависимый) │ Рисунок │ Допуск прямолинейности │ │поверхности 0,25 мм на всей │ │длине и 0,1 мм на длине │ │100 мм │ Рисунок │ Допуск прямолинейности │ │поверхности в поперечном │ │направлении 0,05 мм, в │ │продольном направлении │ │0,1 мм 2. Допуск │ Рисунок │ Допуск плоскостности плоскостности │ │поверхности 0,1 мм │ Рисунок │ Допуск плоскостности │ │поверхности 0,1 мм на │ │площади 100 х 100 мм │ Рисунок │ Допуск плоскостности │ │поверхностей относительно │ │общей прилегающей плоскости │ │0,1 мм │ Рисунок │ Допуск плоскостности │ │каждой поверхности 0,01 мм 3. Допуск │ Рисунок │ Допуск круглости вала круглости │ │0,02 мм │ Рисунок │ Допуск круглости конуса │ │0,02 мм 4. Допуск │ Рисунок │ Допуск цилиндричности вала цилиндричности │ │0,04 мм │ Рисунок │ Допуск цилиндричности вала │ │0,01 мм на длине 50 мм. │ │Допуск круглости вала │ │0,004 мм 5. Допуск │ Рисунок │ Допуск круглости вала профиля │ │0,01 мм. продольного │ │ Допуск профиля продольного сечения │ │сечения вала 0,016 мм │ Рисунок │ Допуск профиля продольного │ │сечения вала 0,1 мм 6. Допуск │ Рисунок │ Допуск параллельности параллельности │ │поверхности относительно │ │поверхности А 0,02 мм │ Рисунок │ Допуск параллельности │ │общей прилегающей плоскости │ │поверхностей относительно │ │поверхности А 0,1 мм │ Рисунок │ Допуск параллельности │ │каждой поверхности │ │относительно поверхности А │ │0,1 мм │ Рисунок │ Допуск параллельности оси │ │отверстия относительно │ │основания 0,05 мм │ Рисунок │ Допуск параллельности осей │ │отверстий в общей плоскости │ │0,1 мм. │ │ Допуск перекоса осей │ │отверстий 0,2 мм. │ │ База - ось отверстия А │ Рисунок │ Допуск параллельности оси │ │отверстия относительно оси │ │отверстия А Диаметром 0,2 мм 7. Допуск │ Рисунок │ Допуск перпендикулярности перпендику- │ │поверхности относительно лярности │ │поверхности А 0,02 мм │ Рисунок │ Допуск перпендикулярности │ │оси отверстия относительно │ │оси отверстия А 0,06 мм │ Рисунок │ Допуск перпендикулярности │ │оси выступа относительно │ │поверхности А Диаметром │ │0,02 мм │ Рисунок │ Допуск перпендикулярности │ │оси выступа относительно │ │основания 0,1 мм │ Рисунок │ Допуск перпендикулярности │ │оси выступа в поперечном │ │направлении 0,2 мм, в │ │продольном направлении │ │0,1 мм. │ │ База - основание │ Рисунок │ Допуск перпендикулярности │ │оси отверстия относительно │ │поверхности Диаметром 0,1 мм │ │(допуск зависимый) 8. Допуск │ Рисунок │ Допуск наклона поверхности наклона │ │относительно поверхности А │ │0,08 мм │ Рисунок │ Допуск наклона оси │ │отверстия относительно │ │поверхности А 0,08 мм 9. Допуск │ Рисунок │ Допуск соосности отверстия соосности │ │относительно отверстия │ │Диаметром 0,08 мм │ Рисунок │ Допуск соосности двух │ │отверстий относительно их │ │общей оси Диаметром 0,01 мм │ │(допуск зависимый) 10. Допуск │ Рисунок │ Допуск симметричности паза симметричности │ │Т 0,05 мм. │ │ База - плоскость симметрии │ │поверхностей А │ Рисунок │ Допуск симметричности │ │отверстия Т 0,05 мм (допуск │ │зависимый). │ │ База - плоскость симметрии │ │поверхностей А │ Рисунок │ Допуск симметричности оси │ │отверстия относительно общей │ │плоскости симметрии пазов АБ │ │Т 0,2 мм и относительно │ │общей плоскости симметрии │ │пазов ВГ Т 0,1 мм 11. Позицион-│ Рисунок │ Позиционный допуск оси ный допуск │ │отверстия Диаметром 0,06 мм │ Рисунок │ Позиционный допуск осей │ │отверстий Диаметром 0,2 мм │ │(допуск зависимый) │ Рисунок │ Позиционный допуск осей │ │4-х отверстий Диаметром │ │0,1 мм (допуск зависимый). │ │ База - ось отверстия А │ │(допуск зависимый) │ Рисунок │ Позиционный допуск 4-х │ │отверстий Диаметром 0,1 мм │ │(допуск зависимый) │ Рисунок │ Позиционный допуск 3-х │ │резьбовых отверстий │ │Диаметром 0,1 мм (допуск │ │зависимый) на участке, │ │расположенном вне детали и │ │выступающем на 30 мм от │ │поверхности 12. Допуск │ Рисунок │ Допуск пересечения осей пересечения │ │отверстий Т 0,06 мм осей │ │ 13. Допуск │ Рисунок │ Допуск радиального биения радиального │ │вала относительно оси конуса биения │ │0,01 мм │ Рисунок │ Допуск радиального биения │ │поверхности относительно │ │общей оси поверхностей А и Б │ │0,1 мм │ Рисунок │ Допуск радиального биения │ │участка поверхности │ │относительно оси отверстия А │ │0,2 мм │ Рисунок │ Допуск радиального биения │ │отверстия 0,01 мм. │ │ Первая база - поверхность │ │А. Вторая база - ось │ │поверхности Б. │ │ Допуск торцового биения │ │относительно тех же баз │ │0,016 мм 14. Допуск │ Рисунок │ Допуск торцового биения на торцового │ │диаметре 20 мм относительно биения │ │оси поверхности А 0,1 мм 15. Допуск │ Рисунок │ Допуск биения конуса биения │ │относительно оси отверстия А в заданном │ │в направлении, перпендику- направлении │ │лярном к образующей конуса │ │0,01 мм 16. Допуск │ Рисунок │ Допуск полного радиального полного │ │биения относительно общей радиального │ │оси поверхностей А и Б биения │ │0,1 мм 17. Допуск │ Рисунок │ Допуск полного торцового полного торцо- │ │биения поверхности вого биения │ │относительно оси поверхности │ │0,1 мм 18. Допуск │ Рисунок │ Допуск формы заданного формы заданного│ │профиля Т 0,04 мм профиля │ │ 19. Допуск │ Рисунок │ Допуск формы заданной формы заданной │ │поверхности относительно поверхности │ │поверхностей А, Б, В, Т │ │0,1 мм 20. Суммарный│ Рисунок │ Суммарный допуск парал- допуск парал- │ │лельности и плоскостности лельности и │ │поверхности относительно плоскостности │ │основания 0,1 мм 21. Суммарный│ Рисунок │ Суммарный допуск допуск перпен- │ │перпендикулярности и дикулярности и │ │плоскостности поверхности плоскостности │ │относительно основания │ │0,02 мм 22. Суммарный│ Рисунок │ Суммарный допуск наклона допуск наклона │ │и плоскостности поверхности и плоскостности│ │относительно основания │ │0,05 мм Примечания. 1. В приведенных примерах
допуски соосности, симметричности, позиционные, пересечения осей, формы
заданного профиля и заданной поверхности указаны в диаметральном выражении. Допускается указывать их в радиусном
выражении, например:
В ранее выпущенной документации допуски
соосности, симметричности, смещения осей от номинального расположения
(позиционного допуска), обозначенные соответственно знаками Рис.; 2. Указание допусков формы и расположения
поверхностей в текстовых документах или в технических требованиях чертежа
следует приводить по аналогии с текстом пояснений к условным обозначениям
допусков формы и расположения, приведенным в настоящем приложении. При этом поверхности, к которым относятся
допуски формы и расположения или которые приняты за базу, следует обозначать
буквами или проводить их конструкторские наименования. Допускается вместо слов "допуск
зависимый" указывать знак Рис. и вместо указаний перед числовым значением
символа 3. Во вновь разрабатываемой документации
запись в технических требованиях о допусках овальности, конусообразности,
бочкообразности и седлообразности должна быть, например, следующей:
"Допуск овальности поверхности А 0,2 мм (полуразность диаметров)". В технической документации, разработанной
до 1 января 1980 г., предельные значения овальности, конусообразности,
бочкообразности и седлообразности определяют как разность наибольшего и
наименьшего диаметров. (Измененная редакция, Изм. N 1). |
- знак
суммарного допуска параллельности и плоскостности;
- знак суммарного
допуска перпендикулярности и плоскостности;
- знак
суммарного допуска наклона и плоскостности.
