Утвержден

Постановлением Госстандарта СССР

от 20 января 1978 г. N 125

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ВТУЛКИ ПЕРЕХОДНЫЕ С ПАЗОМ ДЛЯ КРЕПЛЕНИЯ

ИНСТРУМЕНТОВ КЛИНОМ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Adapters with slot for tool cottering.

Design and dimensions

ГОСТ 13599-78*

Группа Г27

Взамен ГОСТ 13599-68

Дата введения

1 января 1979 года

1. Настоящий стандарт распространяется на переходные втулки с пазом для крепления инструментов клином в шпинделях сверлильных и расточных станков.

(Измененная редакция, Изм. N 1.)

2. Конструкция и размеры переходных втулок должны соответствовать указанным на черт. 1 и 2 и в табл. 1 и 2.

Исполнение 1

--------------------------------

<*> Размеры для справок.

Черт. 1

Примечание. Переходные втулки исполнения 1 предназначаются для станков, выпускаемых после 1974 г.

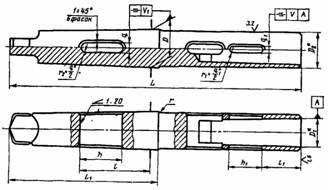

Исполнение 2

--------------------------------

<*> Размеры для справок.

Черт. 2

Таблица 1

Размеры в мм

──────────────────────────────────────────────────┬────────────────────┬───────┬───────┬───┬────┬───────┬──┬───┬───┬──────

Обозначение втулок │ Конус │ D │ D │ L │ а │q (поле│h │ l │ V │Масса,

──────────────────────────────────────────────────┼─────────┬──────────┤ │ 1 │ │ │допуска│ │ │ │кг, не

Допуск радиального биения конусов │наружный │внутренний│ │ │ │ │ А13) │ │ │ │более

─────────┬──────┬─────────┬──────┬─────────┬──────┤ │ │ │ │ │ │ │ │ │ │

0,01 │При- │ 0,02 │При- │ 0,005 │При- │ │ │ │ │ │ │ │ │ │ │

│меня- │ │меня- │ │меня- │ │ │ │ │ │ │ │ │ │ │

│емость│ │емость│ │емость│ │ │ │ │ │ │ │ │ │ │

─────────┼──────┼─────────┼──────┼─────────┼──────┼─────┬───┼──────┬───┼───────┼───────┼───┼────┼───────┼──┼───┼───┼──────

6100-0231│ │6100-0232│ │6100-0233│ │Морзе│4 │Морзе │3 │31,267 │23,825 │130│12,5│8,3 │30│65 │0,2│0,296

─────────┼──────┼─────────┼──────┼─────────┼──────┤ ├───┤ │ ├───────┤ ├───┼────┤ ├──┤ │ ├──────

6100-0234│ │6100-0235│ │6100-0236│ │ │5 │ │ │44,399 │ │156│6,5 │ │36│ │ │0,712

─────────┼──────┼─────────┼──────┼─────────┼──────┤ │ │ ├───┤ ├───────┼───┼────┤ ├──┼───┤ ├──────

6100-0237│ │6100-0238│ │6100-0239│ │ │ │ │4 │ │31,267 │162│12,5│ │33│68 │ │0,714

─────────┼──────┼─────────┼──────┼─────────┼──────┤ ├───┤ ├───┼───────┼───────┼───┼────┤ ├──┼───┤ ├──────

6100-0241│ │6100-0242│ │6100-0243│ │ │ │ │3 │63,348 │23,825 │218│8,0 │ │35│65 │ │2,131

─────────┼──────┼─────────┼──────┼─────────┼──────┤ │6 │ ├───┤ ├───────┤ │ │ ├──┼───┤ │

6100-0244│ │6100-0245│ │6100-0246│ │ │ │ │4 │ │31,267 │ │ │ │38│68 │ │

─────────┼──────┼─────────┼──────┼─────────┼──────┤ │ │ ├───┤ ├───────┤ │ ├───────┼──┼───┤ │

6100-0247│ │6100-0248│ │6100-0249│ │ │ │ │5 │ │44,399 │ │ │13,0 │43│73 │ │

─────────┼──────┼─────────┼──────┼─────────┼──────┼─────┼───┤ │ ├───────┤ ├───┤ │ ├──┤ │ ├──────

6102-0181│ │6102-0182│ │6102-0183│ │Мет- │80 │ │ │80,000 │ │228│ │ │44│ │ │2,080

─────────┼──────┼─────────┼──────┼─────────┼──────┤ри- │ │ ├───┤ ├───────┼───┼────┼───────┤ ├───┤ ├──────

6102-0184│ │6102-0185│ │6102-0186│ │чес- │ │ │6 │ │63,348 │280│60,0│16,3 │ │125│ │3,720

─────────┼──────┼─────────┼──────┼─────────┼──────┤кий ├───┤ ├───┼───────┼───────┼───┼────┼───────┼──┼───┼───┼──────

6102-0187│ │6102-0188│ │6102-0189│ │ │100│ │5 │100,000│44,399 │270│10,0│13,0 │52│81 │0,3│8,400

─────────┼──────┼─────────┼──────┼─────────┼──────┤ │ │ ├───┤ ├───────┼───┼────┼───────┤ ├───┤ ├──────

6102-0191│ │6102-0192│ │6102-0193│ │ │ │ │6 │ │63,348 │317│57,0│16,3 │ │128│ │8,420

─────────┼──────┼─────────┼──────┼─────────┼──────┤ │ ├──────┼───┤ ├───────┼───┼────┼───────┤ ├───┤ ├──────

6102-0194│ │6102-0195│ │6102-0196│ │ │ │Метри-│80 │ │80,000 │328│68,0│19,0 │ │139│ │8,430

│ │ │ │ │ │ │ │ческий│ │ │ │ │ │ │ │ │ │

─────────┼──────┼─────────┼──────┼─────────┼──────┤ ├───┼──────┼───┼───────┼───────┼───┼────┼───────┼──┼───┤ ├──────

6102-0197│ │6102-0198│ │6102-0199│ │ │ │Морзе │6 │120,000│63,348 │359│59,0│16,3 │60│136│ │15,650

─────────┼──────┼─────────┼──────┼─────────┼──────┤ │120├──────┼───┤ ├───────┼───┼────┼───────┤ ├───┤ ├──────

6102-0201│ │6102-0202│ │6102-0203│ │ │ │Метри-│80 │ │80,000 │367│67,0│19,0 │ │144│ │15,650

─────────┼──────┼─────────┼──────┼─────────┼──────┤ │ │ческий├───┤ ├───────┼───┼────┼───────┤ ├───┤ ├──────

6102-0204│ │6102-0205│ │6102-0206│ │ │ │ │100│ │100,000│389│89,0│26,0 │ │166│ │15,700

─────────┼──────┼─────────┼──────┼─────────┼──────┤ ├───┤ │ ├───────┤ ├───┼────┤ ├──┼───┼───┼──────

6102-0207│ │6102-0208│ │6102-0209│ │ │160│ │ │160,000│ │462│82,0│ │76│181│0,4│34,790

6102-0211│ │6102-0212│ │6102-0213│ │ │ │ │120│ │120,000│465│85,0│32,0 │ │184│ │41,600

Таблица 2

Размеры в мм

─────────────────────────────────┬────────────────────┬───────┬───────┬───┬───┬───┬────────────┬────────────┬──────┬──────┬───────┬──────┬────┬───┬───┬──────

Обозначение втулок │ Конус │ D │ D │D │ L │L │ q │ q │ h │ h │ l │ l │ r │ V │V │Масса,

│ │ │ 1 │ 2 │ │ 1 │ │ 1 │ │ 1 │ │ 1 │ │ │ 1 │кг, не

─────────────────────────────────┼─────────┬──────────┤ │ │ │ │ ├──────┬─────┼──────┬─────┤ │ │ │ │ │ │ │более

Допуск радиального биения конусов│наружный │внутренний│ │ │ │ │ │Номин.│Пред.│Номин.│Пред.│ │ │ │ │ │ │ │

─────────┬──────┬─────────┬──────┤ │ │ │ │ │ │ │ │откл.│ │откл.│ │ │ │ │ │ │ │

0,015 │Приме-│ 0,03 │Приме-│ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

│няе- │ │няе- │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

│мость │ │мость │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │

─────────┼──────┼─────────┼──────┼─────┬───┼──────┬───┼───────┼───────┼───┼───┼───┼──────┼─────┼──────┼─────┼──────┼──────┼───────┼──────┼────┼───┼───┼──────

6100-0259│ │6100-0261│ │Морзе│4 │Морзе │3 │31,267 │23,825 │34 │240│128│8,3 │+0,50│8,3 │+0,50│36,5 │36,5 │58,5 │28,5 │1,0 │0,2│0,2│0,82

│ │ │ │ │ │ │ │ │ │ │ │ │ │+0,28│ │+0,28│ │ │ │ │ │ │ │

─────────┼──────┼─────────┼──────┤ │ │ │ │ │ │ │ │ ├──────┼─────┼──────┼─────┼──────┼──────┼───────┼──────┤ │ │ │

6100-0262│ │6100-0263│ │ │ │ │ │ │ │ │ │ │(8,2) │Н14 │(6,6) │Н14 │(35,0)│(30,0)│(60,0) │(30,0)│ │ │ │

─────────┼──────┼─────────┼──────┤ ├───┤ │ ├───────┤ │ ├───┼───┼──────┼─────┼──────┼─────┼──────┼──────┼───────┼──────┼────┤ │ ├──────

6100-0264│ │6100-0265│ │ │5 │ │ │44,399 │ │ │270│156│13,0 │+0,56│8,3 │+0,50│41,5 │36,5 │63,5 │28,5 │5,0 │ │ │1,29

│ │ │ │ │ │ │ │ │ │ │ │ │ │+0,29│ │+0,28│ │ │ │ │ │ │ │

6100-0266│ │6100-0267│ │ │ │ │ │ │ │ │ │ │(12,2)│Н14 │(6,6) │Н14 │(40,0)│(30,0)│(75,0) │(30,0)│ │ │ │

─────────┼──────┼─────────┼──────┤ │ │ ├───┤ ├───────┼───┼───┤ ├──────┼─────┼──────┼─────┼──────┼──────┼───────┼──────┼────┤ │ ├──────

6100-0268│ │6100-0269│ │ │ │ │4 │ │31,267 │42 │300│ │13,0 │+0,56│8,3 │+0,50│41,5 │39,5 │63,5 │28,5 │1,0 │ │ │2,23

│ │ │ │ │ │ │ │ │ │ │ │ │ │+0,29│ │+0,28│ │ │ │ │ │ │ │

6100-0271│ │6100-0272│ │ │ │ │ │ │ │ │ │ │(12,2)│Н14 │(8,2) │Н14 │(40,0)│(35,0)│(75,0) │(30,0)│ │ │ │

─────────┼──────┼─────────┼──────┤ ├───┤ ├───┼───────┼───────┼───┼───┼───┼──────┼─────┼──────┼─────┼──────┼──────┼───────┼──────┼────┤ │ ├──────

6100-0273│ │6100-0274│ │ │6 │ │3 │63,348 │23,825 │34 │330│218│16,3 │+0,56│8,3 │+0,50│35,0 │36,5 │57,0 │28,5 │10,0│ │ │4,07

│ │ │ │ │ │ │ │ │ │ │ │ │ │+0,29│ │+0,28│ │ │ │ │ │ │ │

6100-0275│ │6100-0276│ │ │ │ │ │ │ │ │ │ │(16,2)│Н14 │(6,6) │Н14 │(40,0)│(30,0)│(85,0) │(30,0)│ │ │ │

─────────┼──────┼─────────┼──────┤ │ │ ├───┤ ├───────┼───┼───┤ ├──────┼─────┼──────┼─────┼──────┼──────┼───────┼──────┤ │ │ ├──────

6100-0277│ │6100-0278│ │ │ │ │4 │ │31,267 │42 │360│ │16,3 │+0,56│8,3 │+0,50│35,0 │39,5 │57,0 │28,5 │ │ │ │4,64

│ │ │ │ │ │ │ │ │ │ │ │ │ │+0,29│ │+0,28│ │ │ │ │ │ │ │

6100-0279│ │6100-0281│ │ │ │ │ │ │ │ │ │ │(16,2)│Н14 │(8,2) │Н14 │(40,0)│(35,0)│(85,0) │(30,0)│ │ │ │

6100-0282│ │6100-0283│ │ │ │ │5 │ │44,399 │60 │390│ │16,3 │+0,56│13,0 │+0,56│35,0 │44,5 │57,0 │28,5 │1,0 │ │ │5,92

│ │ │ │ │ │ │ │ │ │ │ │ │ │+0,29│ │+0,29│ │ │ │ │ │ │ │

6100-0284│ │6100-0285│ │ │ │ │ │ │ │ │ │ │(16,2)│Н14 │(12,2)│Н14 │(40,0)│(40,0)│(85,0) │(40,0)│ │ │ │

─────────┼──────┼─────────┼──────┼─────┼───┤ │ ├───────┤ │ ├───┼───┼──────┼─────┼──────┼─────┼──────┼──────┼───────┼──────┼────┤ │ ├──────

6102-0214│ │6102-0215│ │Мет- │80 │ │ │80,000 │ │ │400│228│19,0 │+0,63│13,0 │+0,56│43,0 │44,5 │64,0 │28,5 │8,0 │ │ │8,62

│ │ │ │ри- │ │ │ │ │ │ │ │ │ │+0,30│ │+0,29│ │ │ │ │ │ │ │

─────────┼──────┼─────────┼──────┤чес- │ │ │ │ │ │ │ │ ├──────┼─────┼──────┼─────┼──────┼──────┼───────┼──────┤ │ │ │

6102-0216│ │6102-0217│ │кий │ │ │ │ │ │ │ │ │(19,3)│Н14 │(12,2)│Н14 │(45,0)│(40,0)│(100,0)│(40,0)│ │ │ │

6102-0218│ │6102-0219│ │ │ │ │6 │ │63,348 │78 │460│ │19,0 │+0,63│16,3 │+0,56│43,0 │38,5 │64,0 │28,5 │1,0 │ │ │10,82

│ │ │ │ │ │ │ │ │ │ │ │ │ │+0,30│ │+0,29│ │ │ │ │ │ │ │

6102-0221│ │6102-0222│ │ │ │ │ │ │ │ │ │ │(19,3)│Н14 │(16,2)│Н14 │(45,0)│(40,0)│(100,0)│(50,0)│ │ │ │

─────────┼──────┼─────────┼──────┤ ├───┤ ├───┼───────┼───────┼───┼───┼───┼──────┼─────┼──────┼─────┼──────┼──────┼───────┼──────┼────┼───┤ ├──────

6102-0223│ │6102-0224│ │ │100│ │5 │100,000│44,399 │60 │440│270│26,0 │+0,63│13,0 │+0,56│51,0 │44,5 │70,0 │28,5 │10,0│0,3│ │14,10

│ │ │ │ │ │ │ │ │ │ │ │ │ │+0,30│ │+0,29│ │ │ │ │ │ │ │

6102-0225│ │6102-0226│ │ │ │ │ │ │ │ │ │ │(26,3)│Н14 │(12,2)│Н14 │(52,0)│(40,0)│(112,0)│(40,0)│ │ │ │

6102-0227│ │6102-0228│ │ │ │ │6 │ │63,348 │78 │500│ │26,0 │+0,63│16,3 │+0,56│51,0 │38,5 │70,0 │28,5 │ │ │ │16,19

│ │ │ │ │ │ │ │ │ │ │ │ │ │+0,30│ │+0,29│ │ │ │ │ │ │ │

6102-0229│ │6102-0231│ │ │ │ │ │ │ │ │ │ │(26,3)│Н14 │(16,2)│Н14 │(52,0)│(40,0)│(112,0)│(50,0)│ │ │ │

─────────┼──────┼─────────┼──────┤ │ ├──────┼───┤ ├───────┼───┼───┤ ├──────┼─────┼──────┼─────┼──────┼──────┼───────┼──────┼────┤ │ ├──────

6102-0232│ │6102-0233│ │ │ │Метри-│80 │ │80,000 │95 │515│ │26,0 │+0,63│19,0 │+0,63│51,0 │44,0 │70,0 │30,0 │2,0 │ │ │18,27

│ │ │ │ │ │ческий│ │ │ │ │ │ │ │+0,30│ │+0,30│ │ │ │ │ │ │ │

6102-0234│ │6102-0235│ │ │ │ │ │ │ │ │ │ │(26,3)│Н14 │(19,3)│Н14 │(52,0)│(45,0)│(112,0)│(60,0)│ │ │ │

─────────┼──────┼─────────┼──────┤ ├───┼──────┼───┼───────┼───────┼───┼───┼───┼──────┼─────┼──────┼─────┼──────┼──────┼───────┼──────┼────┤ │ ├──────

6102-0236│ │6102-0237│ │ │120│Морзе │6 │120,00 │63,348 │78 │545│312│32,0 │+0,70│16,3 │+0,56│59,0 │38,5 │76,0 │28,5 │10 │ │ │23,71

│ │ │ │ │ │ │ │ │ │ │ │ │ │+0,31│ │+0,29│ │ │ │ │ │ │ │

6102-0238│ │6102-0239│ │ │ │ │ │ │ │ │ │ │(32,3)│Н14 │(16,2)│Н14 │(60,0)│(40,0)│(130,0)│(50,0)│ │ │ │

─────────┼──────┼─────────┼──────┤ │ ├──────┼───┤ ├───────┼───┼───┤ ├──────┼─────┼──────┼─────┼──────┼──────┼───────┼──────┤ │ │ ├──────

6102-0241│ │6102-0242│ │ │ │Метри-│80 │ │80,000 │95 │560│ │32,0 │+0,70│19,0 │+0,63│59,0 │44,0 │76,0 │30,0 │ │ │ │25,25

│ │ │ │ │ │ческий│ │ │ │ │ │ │ │+0,31│ │+0,30│ │ │ │ │ │ │ │

6102-0243│ │6102-0244│ │ │ │ │ │ │ │ │ │ │(32,3)│Н14 │(19,3)│Н14 │(60,0)│(45,0)│(130,0)│(60,0)│ │ │ │

─────────┼──────┼─────────┼──────┤ │ │ ├───┤ ├───────┼───┼───┤ ├──────┼─────┼──────┼─────┼──────┼──────┼───────┼──────┼────┤ ├───┼──────

6102-0245│ │6102-0246│ │ │ │ │100│ │100,000│115│600│ │32,0 │+0,70│26,0 │+0,63│59,0 │52,0 │76,0 │30,0 │2,0 │ │0,3│28,92

│ │ │ │ │ │ │ │ │ │ │ │ │ │+0,31│ │+0,30│ │ │ │ │ │ │ │

6102-0247│ │6102-0248│ │ │ │ │ │ │ │ │ │ │(32,3)│Н14 │(26,3)│Н14 │(60,0)│(52,0)│(130,0)│(70,0)│ │ │ │

Примечание. Размеры, указанные в скобках, предназначены для станков выпуска до 1974 г.

Пример условного обозначения втулки с наружным конусом Морзе 4, внутренним конусом Морзе 3 и допуском радиального биения 0,015 мм:

Втулка 6100-0259 ГОСТ 13599-78.

(Измененная редакция, Изм. N 1, 2.)

Пример условного обозначения втулки с наружным конусом Морзе 4, внутренним конусом Морзе 3 и допуском радиального биения 0,01 мм:

Втулка 6100-0231 ГОСТ 13599-78.

3. Размеры конусов Морзе и метрических - по ГОСТ 25557-82.

4. Допуски конусов инструментов для втулок исполнения 2, предназначенных для станков, выпускаемых до 1974 г., - по справочному Приложению.

(Измененная редакция, Изм. N 1.)

5. Оси симметрии пазов и лапки должны лежать в одной плоскости.

6. (Исключен, Изм. N 1.)

7. Остальные технические требования - по ГОСТ 17166-71.

8. Параметр шероховатости поверхности пазов не более Ra 6,3 мкм -по ГОСТ 2789-73.

(Введен дополнительно, Изм. N 1.)

Приложение

Справочное

ДОПУСКИ КОНУСОВ ИНСТРУМЕНТОВ

(ДЛЯ СТАНКОВ, ВЫПУЩЕННЫХ ДО 1974 г.)

1. Предельные отклонения конусов Морзе и метрических должны соответствовать указанным в таблице.

───────────┬─────────────────────────────────────────────────────────────────────────────────

Обозначение│ Предельные отклонения, мкм

конусов ├─────────────┬────┬─────┬─────┬─────┬─────┬────┬────┬─────┬────┬─────┬─────┬──┬──

│ угла уклона │ D │ l │ l │ l │ h │ q │ b │ d │ d │ c │ e │V │V

│ на 100 мм │ │ │ 1 │ 2 │ │ │ │ │ 1 │ │ │ │ 1

│ длины │ │ │ │ │ │ │ │ │ │ │ │ │

├──────┬──────┤ │ │ │ │ │ │ │ │ │ │ │ │

│внут- │наруж-│ │ │ │ │ │ │ │ │ │ │ │ │

│ренний│ный │ │ │ │ │ │ │ │ │ │ │ │ │

───────┬───┼──────┼──────┼────┼─────┼─────┼─────┼─────┼────┼────┼─────┼────┼─────┼─────┼──┼──

Морзе │3 │+/- 16│+32 │+84 │-2200│+2200│-1900│+1300│+500│-200│-840 │+140│-700 │-840 │6 │16

│ │ │ │ │ │ │ │ │+280│ │ │ │ │ │ │

├───┼──────┼──────┼────┼─────┤ ├─────┼─────┼────┼────┤ │ │ │ │ ├──

│4 │+/- 12│+25 │+100│-2500│ │-2200│+1600│+560│-240│ │ │ │ │ │20

├───┼──────┼──────┤ │ ├─────┼─────┤ │+290│ ├─────┼────┼─────┤ ├──┤

│5 │+/- 10│+20 │ │ │+2500│-2500│ │ │ │-1000│+170│-840 │ │10│

├───┤ │ ├────┼─────┼─────┤ │ ├────┼────┼─────┼────┤ ├─────┤ │

│6 │ │ │+120│-2900│+2900│ │ │+630│-280│-1200│+200│ │-1000│ │

───────┼───┤ │ │ │ │ ├─────┼─────┤+300│ │ │ │ │ │ │

Метри- │80 │ │ │ │ │ │-2900│+1900│ │ │ │ │ │ │ │

ческий ├───┼──────┼──────┼────┼─────┤ │ │ ├────┼────┼─────┼────┤ ├─────┤ │

│100│+/- 8 │+16 │+140│-3300│ │ │ │+700│-340│-1400│+230│ │-1200│ │

├───┤ │ │ │ ├─────┤ │ │+310│ │ │ ├─────┤ │ │

│120│ │ │ │ │+3300│ │ │ │ │ │ │-1000│ │ │

Примечания. 1. При пересчете линейных отклонений угла конуса на угловые отклонения принимать отклонение в 1 мкм на 100 мм длины соответствующим отклонению угла уклона 1" и отклонению угла конуса 2".

2. Размер W от оси плоскостей лапки конуса должен быть не более (0,5b + 0,05) мм.

3. Размер от оси до плоскостей окна конуса должен быть не менее (0,5q + 0,08) мм.

2. - 3. (Исключены, Изм. N 1.)
