Введен в действие

Постановлением Госстандарта СССР

от 29 сентября 1977 г. N 2341



ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР



РЕДКИЕ МЕТАЛЛЫ И СПЛАВЫ НА ИХ ОСНОВЕ



МЕТОДЫ ОПРЕДЕЛЕНИЯ КИСЛОРОДА,

ВОДОРОДА, АЗОТА И УГЛЕРОДА



Rare metals and their alloys.

Methods of the determination

of oxygen, hydrogen, nitrogen and carbon



ГОСТ 22720.1-77*



Группа В59



ОКСТУ 1709

(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от 02.03.1988 N 427)



Срок введения

с 1 января 1979 года



Постановлением Государственного комитета стандартов Совета Министров СССР от 29 сентября 1977 г. N 2341 срок введения установлен с 01.01.1979.

Проверен в 1983 г. Постановлением Госстандарта от 27.07.1983 N 3511 срок действия продлен до 1 января 1989 года.

Переиздание. Ноябрь 1983 г., с Изменением N 1, утвержденным в июле 1983 г.,; Пост. N 3512 от 27.07.1983 ("ИУС", N 11, 1983 г.).



Настоящий стандарт распространяется на цирконий, гафний, ванадий, ниобий, тантал, молибден, вольфрам, рений, галлий, индий, иттрий, все редкоземельные металлы, фториды РЗМ, а также бинарные сплавы, состав которых приведен в табл. 1 ГОСТ 22720.0-77, и устанавливает методы вакуумной экстракции для определения кислорода, водорода, азота и углерода.

Стандарт не устанавливает методы определения водорода в металлах и сплавах с температурой плавления  1200 °С.



1. ОБЩИЕ ТРЕБОВАНИЯ



1.1. Общие требования к методам анализа - по ГОСТ 22720.0-77.



2. АППАРАТУРА, РЕАКТИВЫ И РАСТВОРЫ



Установка "Гиредмет С-911М1", которая дополнена системой подачи кислорода в экстракционную часть (черт. 1), для определения содержания газообразующих примесей в металлах.





1 - экстракционная печь; 2 - кислородный баллон с редуктором;

3, 5, 7, 10, 13, 14, 16, 18 - вакуумные краны;

4 - сильфонный вакуумметр; 6 - загрузочное устройство;

8, 15 - парортутные диффузионные насосы; 9 - резервный

баллон; 11 - окислительная печь; 12 - манометр Мак-Леода;

17 - форвакуумный насос



Черт. 1



Установка "Гиредмет С-1403М1" с блоком подачи кислорода (черт. 2) для определения содержания газообразующих примесей в металлах.





1 - кислородный баллон с редуктором; 2 - сильфонный

вакуумметр; 3, 15 - вакуумные вентили; 4 - вакуумное

шлюз-загрузочное устройство; 5, 9, 11, 13, 17, 18, 19, 22,

24, 26 - малые электромагнитные клапаны; 6, 7 - большие

электромагнитные клапаны; 8, 27 - парортутные диффузионные

насосы с ловушками; 10 - окислительная печь; 12 - резервный

баллон; 14, 23, 29 - термопарные манометрические лампы;

16 - автоматический манометр Мак-Леода; 20 - форвакуумные

насосы; 21 - форвакуумная ловушка; 28 - ионизационная

манометрическая лампа; 30 - экстракционная печь



Черт. 2



Установка "Гиредмет С-911М1", оснащенная экстракционной печью с концентратором тока.

Установки дополняются загрузочными устройствами из прозрачного кварца: компрессионные манометры анализаторов - шкалами с ценой деления  тор.

Трубчатая печь сопротивления для нагрева образцов в загрузочном устройстве. Основные характеристики печи:

    внутренний диаметр .............. (26 +/- 0,5) мм;

    длина ........................... (140 +/- 10) мм;

    материал нагревателя ............ нихром;

    сопротивление нагревателя ....... 50 - 100 Ом;

    диаметр проволоки ............... 0,4 - 0,8 мм;

    пределы регулирования

    температуры ..................... 300 - 1100 °С.

Допускается использовать другую аппаратуру, не уступающую по основным аналитическим параметрам (воспроизводимость, предел обнаружения, вакуум, поправка контрольного опыта, температура тигля) приведенным выше приборам.

Тигли, экраны и другие детали из графита марки ГМЗОСЧ или МГОСЧ.

Тигли лабораторные корундовые.

Пруток и лента из никеля марки Н1 или Н2, переплавленного в вакууме.

(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от 02.03.1988 N 427)

Пруток медный по ГОСТ 1535-71.

Платина аффинированная марки Пла-1 по ГОСТ 12341-81.

Окись меди гранулированная по ГОСТ 16539-79.

Смазка вакуумная в тюбиках.

Кислота азотная по ГОСТ 4461-77.

Кислота фтористо-водородная по ГОСТ 10484-78.

Эфир этиловый технический по ГОСТ 6265-74 или х.ч.

(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от 02.03.1988 N 427)

Спирт этиловый ректификованный по ГОСТ 18300-87.

(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от 02.03.1988 N 427)

Кислород газообразный технический по ГОСТ 5583-78.

Азот жидкий технический по ГОСТ 9293-74.

Вода дистиллированная по ГОСТ 6709-72.

Олово гранулированное марки 01 или 02 по ГОСТ 860-75.

Ртуть марки Р0 по ГОСТ 4658-73.

Масло вакуумное ВМ-4.

Вата медицинская гигроскопическая по ГОСТ 5556-81.

Бязь хлопчатобумажная по ГОСТ 11680-76.

Метан.

Калий хромовокислый по ГОСТ 4459-75.

Кислота серная по ГОСТ 4207-75.

(Измененная редакция, Изм. N 1).



3. ПОДГОТОВКА К АНАЛИЗУ



3.1. Подготовка проб, капсул, материала ванны к анализу.

Анализ проводят на двух образцах, массу которых выбирают в соответствии с табл. 1. Образцы готовят следующим образом.



Таблица 1



────────────────────┬─────────────────────────────────────────────

   Массовые доли         Масса образца, г, при определении

     примеси, %     ├──────────┬──────────┬─────────┬─────────────

                    │кислорода │ углерода │  азота    водорода

────────────────────┼──────────┼──────────┼─────────┼─────────────

      -5         -5 │

1 х 10   - 2 х 10   │-         │3         │-        │-

      -5         -5 │

2 х 10   - 5 х 10   │-         │2 - 3     │2 - 3    │-

      -5         -4 │

5 х 10   - 1 х 10   │2,3       │1,5       │1,5      │-

      -4         -4 │

1 х 10   - 5 х 10   │1,5       │0,5 - 1,0 │0,5 - 1,0│-

      -4         -3 │

1 х 10   - 1 х 10   │1,0 - 0,8 │1,0 - 0,5 │0,5 - 0,4│1,1 - 0,9

      -3         -3 │

1 х 10   - 5 х 10   │1,0 - 0,8 │0,5 - 0,4 │0,4 - 0,3│0,9 - 0,8

      -3         -2 │

5 х 10   - 1 х 10   │0,8 - 0,5 │0,4 - 0,3 │0,3 - 0,2│0,8 - 0,5

      -2         -2 │

1 х 10   - 3 х 10   │0,6 - 0,3 │0,3 - 0,2 │0,3 - 0,2│0,5 - 0,2

      -2         -1 │

3 х 10   - 1 х 10   │0,3 - 0,1 │                   │0,2 - 0,1

          -1

Св. 1 х 10          │0,1 - 0,05│                   │0,1 - 0,005



Порошок или фольгу (пробы в виде стружки не анализируют) толщиной  50 мкм загружают в пресс-форму (черт. 3) и прессуют таблетки массой 0,1 - 0,5 г.





1 - обойма; 2 - вставка-матрица; 3 - верхний пуансон;

4 - нижний пуансон



Черт. 3



От слитков, листов, прутков и т.д. отбирают компактные образцы в соответствии со стандартами и нормативно-технической документацией на данную продукцию. Образцы, отобранные от слитков, образцы фольги и проволоки толщиной более 0,1 мм подвергают травлению при условиях, указанных в табл. 1а.



Таблица 1а



──────────────┬───────────────────────┬─────────────┬─────────────

Анализируемый │   Состав травителя    │ Температура │    Время

   материал                          │травления, °С│  травления,

                                                       мин

──────────────┼───────────────────────┼─────────────┼─────────────

Ниобий,       │НF:ЕNО  = 1:3          │25           │2

кремний             3

Молибден      │НF:НNО  = 6:1,         │25           │1

                    3

              │промывка в растворе

              │хромпика

Рений         │ОF:НNО  = 6:1,         │50           │2

                    3

              │промывка в растворе

              │хромпика

Гафний,       │ОF:НNО  = 1:5          │25           │1

цирконий            3

Ванадий       │НNО :Н О = 1:1         │25           │2

                 3  2



После травления образцы промывают в дистиллированной воде и спирте (10 см3 спирта на один образец). При определении углерода промывка в спирте исключается. Промытые образцы переносят только чистым пинцетом. Хранят образцы в закрытых бюксах во избежание загрязнения поверхности.

Материал ванны (медь, никель, платину) нарезают на кусочки массой 1,5 - 2 г, промывают в спирте и сушат на воздухе. В качестве пассиватора возгонов применяют олово, переплавленное в графитовом тигле при давлении 0,133 Па ( тор). Кусочки олова 0,3 - 0,4 г промывают в спирте и сушат на воздухе.

Капсулы (черт. 4) вытачивают из никеля вакуумной плавки с массовой долей кислорода <%, отжигают в токе водорода или в вакууме при (1000 +/- 50) °С в течение 1 ч.





Черт. 4



После загрузки образца в капсулу края последней зажимают пассатижами или в тисках, зажимная поверхность которых предварительно обезжиривается. Образцы в капсулы переносят только чистым пинцетом.

При определении азота в качестве материала ванны применяют отрезки прутка никеля диаметром 12 мм и длиной 25 мм. При определении углерода - такие же отрезки прутка никеля и куски карбонильного железа массой 0,1 - 1,0 г. Материал ванны перед загрузкой в тигель промывают в спирте и сушат на воздухе.

(Измененная редакция, Изм. N 1).



4. ПРОВЕДЕНИЕ АНАЛИЗА



4.1. Определение кислорода методом восстановительного плавления в вакууме

Метод восстановительного плавления в вакууме для определения кислорода заключается в следующем: образец анализируемого металла сбрасывают в графитовый тигель вакуумной печи (метод плавления без ванны) или в расплав (ванну) другого металла (железа, никеля, платины и др.), насыщенный углеродом. При этом образец плавится или растворяется в ванне. Содержащийся в пробе кислород соединяется с углеродом, выделяется в газовую фазу в виде окиси углерода и поступает в газоанализатор, где производится его количественное определение.

4.1.1. Определение кислорода в ниобии, молибдене и сплавах ниобий-молибден, ниобий-ванадий плавлением без ванны (при массовой доле кислорода  %)

Анализ проводят на установке "Гиредмет С-1403М1" (см. черт. 2). Экстракционная печь в сборе приведена на черт. 5. Перед проведением анализа дегазируют тигель при температуре (2400 +/- 50) °С в течение 30 - 60 мин. Конец дегазации характеризуется величиной поправки контрольного опыта  % кислорода на 1 г навески за 2 мин при температуре анализа (2350 +/- 50) °С.





1 - кварцевая водоохлаждаемая колба; 2 - кварцевая воронка;

3 - первый графитовый экран; 4 - графитовый микротигель;

5 - второй графитовый экран; 6 - графитовый держатель



Черт. 5



Время экстракции - 2 мин. Определение поправки контрольного опыта проводят перед анализом каждого образца в следующем порядке. Не менее чем за 5 мин до начала отбора газа из экстракционной печи переводят клапаны, в исходное положение (клапаны 7, 13 - закрыты; клапаны 6, 9, 11 и вентиль 15 - открыты); откачивают камеру шлюза форвакуумным насосом; открывают вентиль шлюза на 1,5 - 2 оборота; поднимают сосуд Дьюара с жидким азотом к отростку окислительной печи 10; через 10 - 20 с открывают клапан 7, закрывают клапаны 6 и 9, включают секундомер и через 15 с закрывают вентиль шлюза; через 2 мин закрывают клапан 7, открывают клапан 6. По окончании разделения газовой смеси (переключатель вакуумметра в положении ЛТ-2) открывают клапан 9, эвакуируют газ (азот) из аналитической системы; закрывают клапан 9, опускают сосуд Дьюара с жидким азотом, заменяют его на сосуд Дьюара со спиртом, охлажденным до минус 60 - 70 °С, и по окончании процесса размораживания двуокиси углерода измеряют давление  автоматическим манометром Мак-Леода 16; открывают клапан 9 и отогревают отросток окислительной печи.

При эвакуации газов из анализатора в шлюзовую камеру загружают очередной образец, откачивают шлюз форвакуумным насосом, затем открывают вентиль шлюза на 1,5 - 2 оборота. По окончании эвакуации газов из анализатора прибор готов к очередному анализу (клапаны 6 и 9 - закрыты, 7 - открыт). После включения секундомера рукоятку вентиля шлюза поворачивают против часовой стрелки до тех пор, пока образец не упадет в тигель. Вслед за этим вентиль шлюза закрывают. Дальнейшие операции проводят в том же порядке, что и при определении поправки контрольного опыта.

Анализ серии образцов в одном тигле ведут до тех пор, пока масса расплава в тигле не превысит 10 г.

4.1.1а. Определение кислорода в ниобии и молибдене плавлением без ванны с применением концентратора тока (при массовой доле кислорода %)

Анализ проводят на установке "Гиредмет С-911М1", оснащенной экстракционной печью с концентратором тока. Перед проведением анализа дегазируют тигель при температуре (2400 +/- 50) °С в течение 25 - 30 мин. Конец дегазации характеризуется величиной поправки контрольного опыта не более 3 мкг кислорода за 1 мин.

Устанавливают рабочую температуру:

(2300 +/- 50) °С - для анализа молибдена,

(2400 +/- 50) °С - для анализа ниобия.

Сбрасывают в тигель кусок чистого по кислороду молибдена (ниобия), содержащий кислорода не более 0,001%, массой 0,5 - 1 г, проверяют правильность установки рабочей температуры (время расплавления образца не превышает 15 с).

Время экстракции - 1 мин. Определение поправки контрольного опыта проводят перед анализом каждого образца в следующем порядке. Не менее чем за 2 мин до начала отбора газа на экстракционной печи переводят кран установки (черт. 1) в исходное положение, а именно: кран 7 в положение "откачка", кран 16 и вентиль окислительной печи 11 открыты, кран 10 закрыт. Затем поднимают сосуд Дьюара с жидким азотом к отростку окислительной печи, через 10 - 20 с переводят кран в положение "перекачка", закрывают кран 16 и включают секундомер. Через 1 мин переводят кран 7 в положение "откачка" и наблюдают за окончанием процесса разделения газовой смеси по показаниям вакуумметра аналитической системы; открывают кран 16, эвакуируют газ из анализатора, закрывают кран 16; заменяют сосуд с жидким азотом на сосуд со спиртом, охлажденным до минус 70 °С, и по окончании процесса размораживания двуокиси углерода измеряют давление  манометром Мак-Леода 12; открывают кран 16.

После эвакуации газа из анализатора установка готова к отбору следующей порции газа. Анализ образца проводят в том же порядке, что и определение поправки контрольного опыта.

Анализ образцов в одном тигле продолжают до тех пор, пока масса расплава в тигле не превысит 9 г.

4.1.1б. Комплексное определение кислорода в ниобии и гафнии (при массовой доле кислорода в ниобии более %, в гафнии - более %)

Анализ проводят на установке "Гиредмет С-911М1", оснащенной концентратором тока, или на установке "Гиредмет С-1403М1". В горизонтальный отросток загрузочного устройства помещают анализируемый материал в следующем порядке:

чистый ниобий электроннолучевой плавки общей массой 1,5 г;

образец гафния массой не более 0,3 г;

образцы ниобия общей массой 1 г;

образец гафния массой не более 0,3 г.

Суммарная масса образцов не превышает 12 г при отношении массы ниобия к массе гафния не менее 3:1.

Перед проведением анализа дегазируют тигель при температуре 2400 - 2450 °С в течение 40 мин. Конец дегазации характеризуется величиной поправки контрольного опыта 10 мкг кислорода за 3 мин при температуре анализа 2400 - 2450 °С.

Для анализа сбрасывают в тигель 1,5 г ниобия и проверяют правильность установки рабочей температуры (время полного расплавления 1,5 г ниобия при температуре 2400 - 2450 °С - не более 15 с). Дегазируют расплав в течение двух-трех минут, затем проводят определение поправки контрольного опыта за 3 мин, после чего анализируют пробу гафния. Время экстракции - 3 мин. Затем определяют величину поправки контрольного опыта за 1,5 мин и анализируют образец ниобия с обязательным измерением величины поправки контрольного опыта перед анализом каждого образца. Время экстракции кислорода из ниобия - 1,5 мин. Измеряют величину поправки контрольного опыта за 3 мин, анализируют образец гафния до тех пор, пока масса расплава в тигле не превысит 12 г.

4.1.1в. Комплексное определение кислорода в ниобии и рении (при массовой доле кислорода более %)

Анализ проводят на установке "Гиредмет С-911М1", оснащенной концентратором тока, или на установке "Гиредмет С-1403М1". В горизонтальный отросток загрузочного устройства помещают анализируемый материал в следующем порядке:

чистый ниобий общей массой 1,5 г;

образец рения массой не более 0,5 г;

образец ниобия общей массой 1 г;

образец рения массой не более 0,5 г ... и т.д.

Суммарная масса образцов не превышает 12 г при отношении массы ниобия к массе рения не менее 2:1.

Перед проведением анализа дегазируют тигель при температуре 2400 - 2450 °С в течение 40 мин. Конец дегазации характеризуется величиной поправки контрольного опыта 3 мкг кислорода за 1 мин при температуре анализа 2400 - 2450 °С в течение 40 мин.

Анализ проводят, как указано в п. 4.1.1б. Время экстракции кислорода из ниобия и рения, как и время определения величины поправки контрольного опыта, составляет 1 мин.

Анализ образцов в одном тигле ведут до тех пор, пока масса расплава в тигле не превысит 12 г.

4.1.1г. Определение кислорода в ниобии, молибдене и сплавах ниобий-молибден плавлением без ванны с предварительной очисткой поверхности образцов (при массовой доле кислорода от  до %)

Анализ проводят на установке "Гиредмет С-1403М1", как указано в п. 4.1.1, или на установке "Гиредмет С-911М1", как указано в п. 4.1.1а.

Образцы после травления помещают в кварцевое загрузочное устройство, установку вакуумируют и проводят дегазацию графитового тигля. Время дегазации 25 - 30 мин, температура (2400 +/- 50) °С. Конец дегазации характеризуется величиной поправки контрольного опыта не более 3 мкг кислорода за 1 мин. Разница между двумя последовательными измерениями поправки контрольного опыта не должна превышать 0,3 мкг кислорода.

По окончании дегазации нагрев тигля выключают, в экстракционную систему через натекатель подается метан до достижения давления (80 +/- 10) тор и загрузочное устройство прогревают трубчатой печью в течение 10 мин при температуре: для молибдена - (1000 +/- 50) °С; для ниобия - (1100 +/- 50) °С. Затем экстракционную систему вакуумируют и при достижении давления  тор снимают трубчатую печь.

При нагреве происходит пиролиз метана, в результате которого поверхность образцов очищается от сорбированного кислорода и покрывается защитным слоем пироуглерода, препятствующего вторичной сорбции кислорода на образцах.

В процессе охлаждения образцов включают нагрев тигля и дегазируют его в течение 10 мин.

При анализе ниобия температуру тигля доводят до (2200 +/- 50) °С, сбрасывают образец и выдерживают его при этой температуре 2 мин. Затем переводят клапаны (краны) установки (черт. 1 и 2) в положение "анализ", поднимают температуру тигля до (2400 +/- 50) °С. Время экстракции (от момента полного расплавления образца) - 1 мин. По окончании процесса экстракции проводят измерение величины поправки контрольного опыта за время, равное времени выдержки образца при температуре анализа. После этого снижают температуру тигля до (2200 +/- 50) °С и проводят анализ следующего образца в том же порядке.

При анализе молибдена температуру тигля доводят до (2300 +/- 50) °С. Время экстракции (от момента полного расплавления образца) - 1 мин. По окончании процесса экстракции проводят измерение величины поправки контрольного опыта за время, равное времени выдержки образца при температуре анализа. Анализ следующего образца проводят в том же порядке.

Анализ серии образцов ниобия или молибдена в одном тигле ведут до тех пор, пока масса расплава не превысит 12 г.

4.1.1а - 4.1.1г. (Введены дополнительно, Изм. N 1).

4.1.2. Определение кислорода в ванадии, молибдене, вольфраме, рении и сплавах ванадий-ниобий, ванадий-молибден, ванадий-тантал, ванадий-вольфрам, молибден-рений, вольфрам-рений, вольфрам-тантал плавлением в никелевой ванне (при массовой доле кислорода  %)

Анализ ведут на установке "Гиредмет С-1403М1" (см. черт. 2) или "Гиредмет С-911М1" (см. черт. 1). Экстракционная печь в сборе приведена на черт. 6. Перед проведением анализа дегазируют тигель при (2000 +/- 50) °С в течение 1,5 - 3 ч. Затем снижают температуру до 1000 - 1200 °С и сбрасывают в тигель отрезки никелевого прутка общей массой 8 - 10 г. Повышают температуру тигля до (1700 +/- 50) °С и дегазируют расплав 10 - 15 мин. Конец дегазации характеризуется величиной поправки контрольного опыта  % кислорода на 1 г навески за 5 мин при температуре анализа (1700 +/- 50) °С.





1 - кварцевая водоохлаждаемая колба; 2 - кварцевая воронка;

3 - графитовый экран; 4 - графитовый тигель



Черт. 6



Время экстракции - 5 мин. Для внесения поправки в результат анализа контрольный опыт проводят перед анализом каждого образца. Порядок действий при работе на установке "Гиредмет С-1403М1" указан в п. 4.1.1.

На установке "Гиредмет С-911М1" (см. черт. 1) определение поправки к контрольному опыту определяют в следующем порядке. Не менее чем за 5 мин до начала отбора газа из экстракционной печи переводят краны в исходное положение (кран 7 в положение "откачка", кран 16 и вентиль окислительной печи 11 открыты; кран 10 закрыт); поднимают сосуд Дьюара с жидким азотом к отростку окислительной печи; через 10 - 20 с переводят кран 7 в положение "перекачка", закрывают кран 16 и включают секундомер; через 5 мин переводят кран 7 в положение "откачка" и наблюдают за окончанием процесса разделения газовой смеси по показаниям вакуумметра аналитической системы; открывают кран 16, эвакуируют газ из анализатора; закрывают кран 16, заменяют сосуд с жидким азотом на сосуд со спиртом, охлажденным до минус 60 - 70 °С, и по окончании процесса размораживания двуокиси углерода измеряют давление  манометром Мак-Леода 12; открывают кран 16 и отогревают отросток окислительной печи.

После эвакуации газа из анализатора установка готова к отбору следующей порции газа. Анализ образца ведут в том же порядке, что и определение поправки контрольного опыта.

В одном тигле можно проанализировать 5 - 10 образцов общей массой до 5 г при отношении массы ванны к массе пробы (7 - 10):1. После анализа каждого образца в ванну необходимо добавлять 3 - 5 г никеля.

4.1.2а. Определение кислорода в металлическом ванадии и сплаве ВВ-8 плавлением в оловянной ванне (при массовой доле кислорода более %)

Анализ проводят на установке "Гиредмет С-911М1" или "Гиредмет С-1403М1". Перед проведением анализа дегазируют тигель при температуре (2000 +/- 50) °С в течение 2 - 3 ч.

Конец дегазации характеризуется величиной поправки контрольного опыта менее 3 мкг кислорода за 3 мин при температуре анализа (1800 +/- 30) °С.

Определение величины поправки контрольного опыта проводят, как указано в п. 4.1.2. Затем нагрев выключают и после остывания тигля сбрасывают в него 0,8 - 1 г олова. Доводят температуру тигля до (1800 +/- 30) °С, повышая ток анода генераторной лампы в течение 4 мин. Через 2 мин повторяют измерение величины поправки контрольного опыта.

Анализируют первый образец. Время экстракции - 3 мин при температуре (1800 +/- 30) °С.

Проводят измерение величины поправки контрольного опыта.

За 30 с до начала анализа второго образца сбрасывают в тигель 0,3 - 0,4 г олова.

По окончании анализа второго образца проводят измерение величины поправки контрольного опыта; за 30 с до анализа третьего образца сбрасывают в тигель 0,3 - 0,4 г олова ... и т.д.

В одном тигле допускается анализ до 20 образцов общей массой до 10 г.

(Введен дополнительно, Изм. N 1).

4.1.3. Определение кислорода в ниобии, ванадии, тантале, молибдене и бинарных сплавах этих элементов, за исключением сплавов с титаном, цирконием, хромом, алюминием и германием, плавлением в платиновой ванне (при массовой доле кислорода  %)

Анализ проводят на установке "Гиредмет С-1403М1" (см. черт. 2) или "Гиредмет С-911М1" {см. черт. 1). Экстракционную печь в сборе см. на черт. 6.

Перед проведением анализа дегазируют тигель при (2000 +/- 50) °С в течение 2 - 3 ч. Затем снижают температуру до 1500 - 1600 °С и сбрасывают в тигель куски платины общей массой 7 - 8 г. Повышают температуру тигля до (1900 +/- 50) °С и дегазируют расплав 10 мин.

Конец дегазации характеризуется величиной поправки контрольного опыта % кислорода на 1 г навески за 5 мин при температуре анализа (1900 +/- 50) °С.

Далее анализ ведут, как указано в пп. 4.1.1 и 4.1.2. Отношение массы ванны к массе анализируемого материала поддерживают равным (8 - 10):1. С этой целью перед каждым определением в тигель добавляют соответствующее количество платины. Суммарная масса анализируемого материала в одном тигле не должна превышать 7 г.

4.1.4. Определение кислорода в ниобии, тантале и их бинарных сплавах, за исключением сплавов с титаном, цирконием, алюминием и германием, плавлением в никелевой ванне и никелевых капсулах (при массовой доле кислорода  %)

Анализ проводят на установке "Гиредмет С-1403М1" (см. черт. 2) или установке "Гиредмет С-911М1" (см. черт. 1). Экстракционная печь в сборе приведена на черт. 6.

Перед анализом образцы загружают в капсулы (см. черт. 4). Тигель дегазируют при (2000 +/- 50) °С в течение 1,5 - 2 ч. Затем снижают температуру до 1000 - 1200 °С и сбрасывают в тигель отрезки никелевого прутка общей массой 4 - 5 г. Повышают температуру тигля до (1700 +/- 50) °С и дегазируют расплав 10 - 15 мин.

Конец дегазации характеризуется величиной поправки контрольного опыта  % кислорода (без капсулы) или  % кислорода (с капсулой) на 1 г навески за 5 мин при температуре анализа (1700 +/- 50) °С. Пустые капсулы анализируют перед первым и последним образцами. Далее анализ ведут как указано в пп. 4.1.1 и 4.1.2. Отношение массы ванны к массе анализируемого материала поддерживают равным (7 - 10):1 (за счет утяжеленных капсул и, при необходимости, добавкой кусков никеля). Суммарная масса анализируемого материала в одном тигле не должна превышать 5 г.

4.1.5. Определение кислорода в цирконии, гафнии и их бинарных сплавах, а также в сплавах ванадий-цирконий, ванадий-алюминий, ванадий-хром, ниобий-алюминий, ниобий-титан, ниобий-германий плавлением в никелевой ванне и никелевых капсулах с применением олова (при массовой доле кислорода  %)

Анализ проводят на установке "Гиредмет С-1403М1" (см. черт. 2) или на установке "Гиредмет С-911М1" (см. черт. 1). Экстракционная печь в сборе приведена на черт. 6.

Перед анализом образцы загружают в капсулы (см. черт. 4). Тигель дегазируют при температуре (2100 +/- 50) °С в течение 3 ч. Затем выключают нагрев и через 2 мин сбрасывают в тигель 1 г олова и 4 - 5 г никеля. Включают нагрев, поднимают температуру тигля до (1900 +/- 50) °С (для сплавов ванадий-хром и ниобий-германий - (1700 +/- 50) °С и дегазируют расплав 10 - 15 мин. Конец дегазации характеризуется величиной поправки контрольного опыта  % кислорода (без капсулы) или  % кислорода (с капсулой) на 1 г навески за 5 мин при температуре анализа (1900 +/- 50) °С. Пустые капсулы анализируют перед первым и последним образцами. После анализа первой пустой капсулы сбрасывают в тигель 0,3 г олова, проводят измерение поправки контрольного опыта и затем анализ образца. В дальнейшем сбрасывают в расплав олово перед каждым определением. Далее анализ ведут, как указано в пп. 4.1.1 и 4.1.2. Отношение массы ванны к массе анализируемого материала поддерживают равным (10 - 15):1. Суммарная масса анализируемого материала в одном тигле не должна превышать 2,5 г.

4.1.6. Определение содержания кислорода в иттрии, редкоземельных металлах и их бинарных сплавах плавлением в медно-никелевой ванне (при массовой доле кислорода  %)

Анализ ведут на установке "Гиредмет С-911М1" (см. черт. 1). Экстракционная печь приведена на черт. 7. Графитовая крышка 5 (см. черт. 7) молибденовой проволокой 6 прикреплена к стальному сердечнику, сердечник передвигается магнитом и служит для подъема и опускания крышки 5 тигля 3.





1 - кварцевая водоохлаждаемая колба; 2 - первый графитовый

экран; 3 - графитовый тигель; 4 - второй графитовый экран;

5 - графитовая крышка; 6 - молибденовая проволока

диаметром 0,8 - 1 мм; 7 - кварцевая воронка



Черт. 7



Графитовые детали к экстракционной печи: первый графитовый экран - черт. 8, графитовый тигель - черт. 9, второй графитовый экран - черт. 10, графитовая крышка - черт. 11, кварцевая воронка - черт. 12.





Черт. 8





Черт. 9





Черт. 10





Черт. 11





Черт. 12



Допускается использовать установку "Гиредмет С-1403М1" (см. черт. 2), в которой вакуумный шлюз заменен стеклянным или кварцевым загрузочным устройством, аналогичным загрузочному устройству установки "Гиредмет С-911М1".

Перед анализом образцы загружают в никелевые капсулы, отличающиеся от изображенных на черт. 4 тем, что глубина сверления составляет не 4,5, а 7,5 мм. (При работе с утяжеленными капсулами происходит, хотя и кратковременное, но нежелательное в данном случае охлаждение расплава). Вместе с образцом в каждую капсулу помещают кусок олова массой 0,3 г и массовой долей кислорода < %, а перед капсулой в загрузочное устройство - кусок никеля массой 1,5 г.

Никель предварительно дегазируют по той же методике, что и капсулы. В две капсулы (первую и последнюю) закладывают только олово (0,3 г). Тигель дегазируют при (2000 +/- 50) °С в течение 2 ч. Затем снижают температуру до 1000 - 1200 °С, сбрасывают в тигель материал ванны 15 г меди и 15 г никеля, поднимают температуру до (1700 +/- 50) °С и дегазируют расплав 15 - 20 мин.

Конец дегазации характеризуется величиной поправки контрольного опыта  % кислорода (без капсулы) или  % кислорода (с никелем, капсулой и оловом) на 1 г навески за 5 мин при температуре анализа (1700 +/- 50) °С.

После измерения поправки контрольного опыта приподнимают графитовую крышку 5 (см. черт 7), сбрасывают в тигель 1,5 г никеля и капсулу с оловом (без образца), закрывают крышку и перекачивают газ в анализатор в течение 5 мин. Капсулы с образцами анализируют аналогичным образом, но кусок никеля сбрасывают за 20 с до капсулы. Анализ смеси экстрагированных газов проводят, как указано в п. 4.1.2. Суммарная масса анализируемого материала в одном тигле не должна превышать 1,5 г для самария и европия и 3,0 г для остальных редкоземельных металлов.

4.1.7. Определение кислорода во фторидах редкоземельных металлов и иттрии плавлением без ванны (при массовой доле кислорода  %)

Анализ ведут на установке "Гиредмет С-911М1" (см. черт. 1). Экстракционная печь в сборе приведена на черт. 13. Графитовая крышка 8 (см. черт. 13) через втулку 12 запирает тигель 5. Крышка 8 молибденовой проволокой 9 прикрепляется к стальному толкателю, который передвигается магнитом и служит для подъема и опускания крышки 8.





1 - кварцевая водоохлаждаемая колба; 2 - кварцевая вставка;

3 - графитовый держатель; 4 - первый графитовый экран;

5 - графитовый тигель; 6 - графитовые отражатели-лепестки;

7 - второй графитовый экран; 8 - графитовая крышка;

9 - молибденовая проволока диаметром 0,8 - 1 мм;

10 - кварцевая воронка; 11 - графитовые штифты; 12 - первая

графитовая втулка; 13 - вторая графитовая втулка



Черт. 13

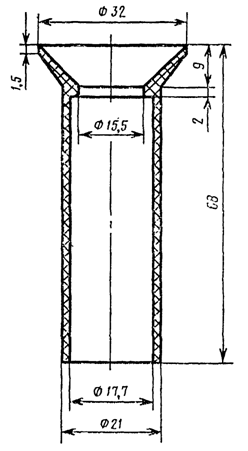

Графитовые и кварцевые детали к экстракционной печи: кварцевая воронка - черт. 14, графитовый держатель - черт. 15, первый графитовый экран - черт. 16, графитовый тигель - черт. 17, графитовый отражатель-лепесток - черт. 18, второй графитовый экран - черт. 19, графитовая крышка - черт. 20, кварцевая воронка - черт. 21, графитовый штифт - черт. 22, первая графитовая втулка - черт. 23, вторая графитовая втулка - черт. 24.





Черт. 14





Черт. 15





Черт. 16





Черт. 17





Черт. 18





Черт. 19





Черт. 20





Черт. 21





Черт. 22





Черт. 23





Черт. 24



Допускается использовать установку "Гиредмет С-1403М1", в которой вакуумный шлюз заменен стеклянным или кварцевым загрузочным устройством, аналогичным загрузочному устройству установки "Гиредмет С-911М1".

Тигель дегазируют при (2100 +/- 50) °С в течение 2 - 3 ч. Конец дегазации характеризуется величиной поправки контрольного опыта  % кислорода на 1 г навески за 5 мин при температуре анализа (1800 +/- 50) °С.

Перед сбрасыванием образца графитовую крышку над тиглем поднимают и опускают, как только образец упадет в тигель. Время экстракции - 5 мин. Порядок анализа указан в пп. 4.1.1 и 4.1.2. Поправку контрольного опыта определяют перед анализом очередного образца.

4.1.8. Определение кислорода в редкоземельных металлах, иттрии и сплавах типа мишметалла, самарий-празеодим, гадолиний-самарий методом плавления в ванне из фторида редкоземельного металла (при массовой доле кислорода  %)

Аппаратура, условия дегазации тигля и проведения анализа указаны в п. 4.1.7. Перед каждым определением в тигель сбрасывают 0,4 - 0,5 г плавленого фторида одного из редкоземельных металлов (за исключением фторидов самария и европия) и 0,3 г олова и дегазируют 5 мин. Количество материала, которое допускается анализировать в одном тигле при непрерывном ведении процесса, составляет 4 г (1 г для самария и европия). При анализе самария и европия в тигель вместе с оловом и фторидом редкоземельных металлов вводят 0,3 г индия, а после каждого определения в экстракционную печь напускают кислород до давления 0,053 - 0,067 МПа (400 - 500 тор) с последующей откачкой и дегазацией тигля при температуре 2000 °С до установления величины поправки контрольного опыта, указанной в п. 4.1.7.

4.1.9. Определение кислорода в индии, галлии и их бинарных сплавах плавлением без ванны (при массовой доле кислорода  %)

Анализ проводят на установке "Гиредмет С-911М1" (см. черт. 1). Экстракционная печь в сборе приведена на черт. 25. Графитовая крышка 6 (см. черт. 25) молибденовой проволокой 7 прикреплена к стальному сердечнику, который передвигается магнитом и служит для подъема и опускания крышки 6 тигля 5.





1 - кварцевая водоохлаждаемая колба; 2 - кварцевая вставка

(см. черт. 13); 3 - графитовый держатель; 4 - графитовый

экран; 5 - графитовый тигель; 6 - графитовая крышка;

7 - молибденовая проволока диаметром 0,8 - 1 мм



Черт. 25



Графитовые детали к экстракционной печи: графитовый держатель - черт. 26, графитовый экран - черт. 27, графитовый тигель - черт. 28, графитовая крышка - черт. 29.





Черт. 26





Черт. 27





Черт. 28





Черт. 29



Допускается использовать установку "Гиредмет С-1403М1", в которой вакуумный шлюз заменен стеклянным или кварцевым загрузочным устройством, аналогичным загрузочному устройству установки "Гиредмет С-911М1".

Тигель дегазируют при (2000 +/- 50) °С в течение 1 - 1,5 ч. Конец дегазации характеризуется величиной поправки контрольного опыта  % кислорода на 1 г навески за 3 мин при (1150 +/- 50) °С. После определения поправки контрольного опыта поднимают графитовую крышку 6, сбрасывают образец в тигель 5 и закрывают крышку. Операции по анализу смеси экстрагированных газов проводят, как указано в пп. 4.1.1 и 4.1.2, с обязательным измерением поправки контрольного опыта перед каждым анализом.

4.2. Определение кислорода методом высокотемпературного вакуум-нагрева

Метод высокотемпературного вакуум-нагрева для определения кислорода заключается в следующем. Образец сбрасывают в графитовый тигель вакуумной печи при температуре 2000 °С. При этом кислород диффундирует к поверхности образца, где взаимодействует с газообразным углеродом, находящимся в равновесии с графитом тигля. Образующаяся окись углерода выделяется в газовую фазу и количественно определяется в газоанализаторе.

4.2.1. Определение кислорода в ниобии, тантале, молибдене, вольфраме, рении и в сплавах ниобий-вольфрам, ниобий-молибден, тантал-вольфрам, молибден-рений, вольфрам-рений без расплавления образца (при массовой доле кислорода  %)

Анализируют компактные образцы толщиной не более 1 мм, а также образцы в виде порошка и фольги, спрессованные, как указано в разд. 3. Анализ проводят на установке "Гиредмет С-1403М1" (см. черт. 2) или на установке "Гиредмет С-911М1" (см. черт. 1). Вместо ступенчатого графитового тигля (см. черт. 6) применяют тонкостенный тигель (толщина дна и стенок 2 мм). Перед проведением анализа дегазируют тигель в течение 1,5 - 2 ч при (2200 +/- 50) °С. Конец дегазации характеризуется величиной поправки контрольного опыта  % кислорода на 1 г навески за 10 мин при температуре анализа (2000 +/- 50) °С.

После сбрасывания образца в тигель проводят высокотемпературную экстракцию в течение 10 мин. Для внесения в результат анализа поправки контрольный опыт проводят перед анализом каждого образца (как указано в пп. 4.1.1 и 4.1.2). Анализ ведут в том же порядке, что и при определении поправки контрольного опыта, до тех пор, пока общая масса анализируемого материала не превысит 10 г.

4.3. Определение углерода

Метод окислительного плавления в вакууме для определения углерода заключается в следующем. В вакуумную индукционную печь помещают корундовый тигель, где расплавляют железоникелевую шихту и насыщают расплав кислородом из газовой фазы. Затем в системе создают разрежение. После дегазации образуется безуглеродистый расплав никель-железо-кислород. В расплав сбрасывают образец анализируемого металла. При растворении образца углерод, содержащийся в нем, окисляется, продукты реакции выделяются в газовую фазу. Газ поступает в анализатор, где определяется его количество.

4.3.1. Определение углерода в цирконии, гафнии, ванадии, ниобии, тантале, молибдене, вольфраме, рении, галлии, индии, иттрии, редкоземельных металлах и бинарных сплавах методом окислительного плавления в вакууме (при массовой доле углерода от  до %)

Анализ проводят на установке "Гиредмет С-911М1" (черт. 1) или на установке "Гиредмет С-1403М1" (черт. 2). Экстракционная печь в сборе приведена на черт. 30.





1 - кварцевая водоохлаждаемая колба; 2 - кварцевая воронка;

3 - экран из никелевой фольги толщиной 0,1 мм; 4 - наружный

корундовый тигель (нижний диаметр 21 мм, верхний

диаметр 25 мм, высота 45 мм); 5 - внутренний корундовый

тигель (нижний диаметр 17 мм, верхний диаметр 21 мм,

высота 125 мм); 6 - засыпка между наружным и внутренним

тиглем из корундового порошка; 7 - кварцевая подставка



Черт. 30



В наружный тигель 4 засыпают корундовый порошок крупностью 50 - 100 мкм на высоту 4 - 5 мм. Порошок изготовляют из материала тиглей. Внутренний тигель 5 вставляют в наружный, между стенками тиглей засыпают корундовый порошок. Внутрь воронки 2 вставляют экран из никелевой фольги, скрученный в виде трубки. Толщина фольги 0,1 - 0,2 мм. Наружный диаметр экрана равен внутреннему диаметру воронки, высота экрана больше высоты цилиндрической части воронки на 40 - 60 мм. Нижний край воронки при установке в экстракционной печи должен быть на 3 - 5 мм опущен во внутренний тигель. Во внутренний тигель загружают 3,5 г карбонильного железа и отрезок никелевого прутка длиной 25 мм и диаметром 12 мм. Тигли в сборе устанавливают на кварцевую подставку 7 внутрь колбы 1 и подвешивают воронку.

При подготовке установки к анализу в ловушку перекачивающего диффузионного насоса (см. черт. 1) заливают 150 - 200 см3 этилового спирта и при помощи жидкого азота или сухого льда доводят его температуру до минус 50 - 70 °С.

Прогрев материала ванны начинают при давлении в экстракционной печи не более 0,67 Па ( тор). Температуру поднимают плавно с (900 +/- 50) до (1600 +/- 50) °С за 15 мин. После расплавления ванны и достижения давления над расплавом ниже 6,7 Па ( тор) в экстракционную печь подают кислород при давлении (0,067 +/- 0,0067) МПа [(500 +/- 50) тор] и выдерживают расплав в атмосфере кислорода 5 - 7 мин, затем кислород откачивают, дегазируют расплав 15 - 20 мин и повторяют подачу кислорода с последующей выдержкой 3 - 5 мин. После этого поднимают температуру расплава до (1700 +/- 50)°С и проводят его дегазацию в течение 1,5 - 3 ч до достижения величины поправки контрольного опыта  % углерода на 1 г навески в условиях анализа, указанных в табл. 2.



Таблица 2



─────────────────┬────────────┬────────┬──────────────┬───────────

  Анализируемый  │Температура │Время   │Наибольшее до-│Масса ана-

    материал     │экстракции, │экстрак-│пустимое отно-│лизируемого

                      °С     │ции,    │шение массы   │материала

                               мин   │ванны к массе │в одном

                                     │анализируемого│тигле,г

                                     │материала

─────────────────┼────────────┼────────┼──────────────┼───────────

  Галлий, индий  │1500 +/- 50 │5       │5:1           │10

и их сплавы

  Тантал, ниобий,│1700 +/- 50 │7       │5:1           │10

молибден, рений

и их сплавы

  Ванадий и его  │1700 +/- 50 │5       │7:1           │7

сплавы

  Цирконий, ит-  │1650 +/- 50 │3       │10:1          │5

трий, редкозе-

мельные металлы

и их сплавы

  Гафний         │1800 +/- 50 │10      │20:1          │2,5

  Вольфрам       │1800 +/- 50 │7       │7:1           │7



Определение поправки контрольного опыта проводят перед анализом каждого образца.

На установке "Гиредмет С-1403М1" (см. черт. 2) поправку контрольного опыта определяют в следующем порядке: не менее чем за 5 мин до начала измерения переводят клапаны в исходное положение (клапаны 7, 13 - закрыты; клапаны 6, 9, 11 и вентиль 15 - открыты); поднимают сосуд Дьюара с жидким азотом к отростку окислительной печи 10; через 10 - 20 с открывают клапан 7, закрывают клапаны 6 и 9 и включают секундомер; по окончании отбора газа закрывают клапан 7; по окончании процесса окисления окиси углерода до двуокиси открывают клапан 9, эвакуируют газ (азот) из аналитической системы, закрывают клапан 9, опускают сосуд Дьюара с жидким азотом, заменяют его на сосуд Дьюара со спиртом, охлажденным до минус 60 - 70 °С; после окончания процесса размораживания двуокиси углерода измеряют ее давление с помощью автоматического манометра Мак-Леода 16; открывают клапан 9 и отогревают отросток окислительной печи.

При эвакуации газов из анализатора в шлюзовую камеру загружают очередной образец, откачивают шлюз форвакуумным насосом, затем открывают вентиль шлюза на 1,5 - 2 оборота. По окончании эвакуации газов из анализатора прибор готов к очередному анализу (клапаны 6 и 9 закрыты, 7 - открыт). После включения секундомера вращением рукоятки шлюза сбрасывают образец в тигель и шлюз закрывают.

На установке "Гиредмет С-911М1" (см. черт. 1) поправку контрольного опыта определяют в следующем порядке: не менее чем за 5 мин до начала измерения переводят краны в исходное положение (кран 7 - в положение "откачка", кран 16 и вентиль окислительной печи 11 - открыты, кран 10 - закрыт); поднимают сосуд Дьюара с жидким азотом к отростку окислительной печи 11; через 10 - 20 с переводят кран 7 в положение "перекачка", закрывают кран 16 и включают секундомер; по окончании отбора газа переводят кран 7 в положение "откачка"; после завершения окисления окиси углерода открывают кран 16, эвакуируют газ (азот) из анализатора; закрывают кран 16, заменяют сосуд Дьюара с жидким азотом на сосуд Дьюара со спиртом, охлажденным до минус 60 - 70 °С; по окончании размораживания двуокиси углерода измеряют ее давление манометром Мак-Леода 12; открывают кран 16, отогревают отросток окислительной печи.

После эвакуации газа из анализатора установка готова к отбору следующей порции газа.

Анализ образцов на установке "Гиредмет С-1403М1" и "Гиредмет С-911М1" ведут в такой же последовательности, как при определении поправки контрольного опыта, и продолжают до тех пор, пока общая масса анализируемого материала не превысит величины, указанной в табл. 2. Условия анализа применительно к конкретным материалам приведены в табл. 2.

4.3.2. Определение углерода в ниобии, молибдене, кремнии с предварительной очисткой поверхности образцов (при массовой доле углерода от  до %)

Анализ проводят, как указано в п. 4.3.1. Образцы после травления помещают в кварцевое загрузочное устройство, установку вакуумируют; расплавляют и окисляют ванну. Перед второй подачей кислорода загрузочное устройство прогревают трубчатой печью. Температура печи при нагреве молибдена (500 +/- 50) °С, ниобия и кремния - (950 +/- 50) °С. Через 5 мин в экстракционную систему подают кислород при давлении (450 +/- 5) тор и выдерживают 2 - 3 мин. Затем систему вакуумируют и при достижении давления (3 - 5) х  тор снимают трубчатую печь.

При нагреве образца в атмосфере кислорода происходит удаление поверхностно-сорбированных углерода и азота. В результате окисления поверхности значительно уменьшается вероятность вторичной сорбции углеродосодержащих соединений и азота.

Время дегазации 1,5 - 2 ч. Конец дегазации характеризуется величиной поправки контрольного опыта менее 1 мкг углерода. Разница между двумя последовательными измерениями поправки контрольного опыта не должна превышать 0,1 мкг углерода.

(Введен дополнительно, Изм. N 1).

4.4. Определение азота

Метод вакуум-плавления в безуглеродистой никелевой ванне для определения азота заключается в следующем. Образец сбрасывают в расплав никеля, находящийся в корундовом тигле вакуумной индукционной печи. После растворения образца в ванне азот выделяется из расплава в газовую фазу и перекачивается в анализатор, где определяется его количество.

4.4.1. Определение азота в ниобии, тантале, ванадии, молибдене, вольфраме, рении, цирконии, гафнии, иттрии, редкоземельных металлах и их бинарных сплавах, за исключением сплавов с алюминием, германием и кремнием, методом вакуумной экстракции в безуглеродистом расплаве никеля (при массовой доле азота от  до %)

Анализ ведут на установке "Гиредмет С-911М1" (см. черт. 1) или на установке "Гиредмет С-1403М1" (см. черт. 2). Экстракционная печь в сборе приведена на черт. 30.

В наружный тигель 4 засыпают корундовый порошок крупностью 50 - 100 мкм на высоту 4 - 5 мм. Порошок изготовляют из материала тиглей. Внутренний тигель 5 вставляют в наружный, между стенками тиглей засыпают корундовый порошок.

Нижний край воронки 2 при установке в экстракционной печи должен быть на 3 - 5 мм опущен во внутренний тигель. Во внутренний тигель загружают отрезок никелевого прутка длиной 25 мм и диаметром 12 мм. Тигли в сборе устанавливают на кварцевую подставку 7 внутрь колбы 1 и подвешивают воронку.

Прогрев материала ванны начинают при давлении в экстракционной печи не более 0,402 Па ( тор). Температуру поднимают плавно с (900 +/- 50) °С до температуры анализа в течение 10 - 15 мин. По достижении температуры анализа (табл. 2) расплав дегазируют в течение 1 - 1,5 ч до получения величины поправки контрольного опыта  % азота на 1 г навески.

Определение поправки контрольного опыта проводят перед анализом каждого образца.

На установке "Гиредмет С-1403М1" (см. черт. 2) поправку контрольного опыта устанавливают в следующем порядке: не менее чем за 5 мин до начала отбора газа из экстракционной печи 30 приводят аналитическую систему в исходное положение (клапаны 7, 13 закрыты; 6, 9, 11 открыты; вентиль 15 открыт; к отростку окислительной печи 10 поднят сосуд Дьюара с жидким азотом); откачивают камеру шлюза форвакуумным насосом; открывают вентиль шлюза на 1,5 - 2 оборота; открывают клапан 7, закрывают 6, 9 и включают секундомер; через 15 с закрывают вентиль шлюза; через 10 мин закрывают клапан 7, открывают клапан 6 и по окончании процесса разделения газовой смеси (переключатель вакуумметра в положении "ЛТ-2") измеряют давление азота автоматическим манометром Мак-Леода 16; открывают клапан 9.

При эвакуации газов из анализатора в шлюзовую камеру загружают очередной образец, откачивают шлюз форвакуумным насосом, затем открывают вентиль шлюза на 1,5 - 2 оборота. По окончании откачки азота из анализатора прибор готов к очередному анализу (клапаны 6 и 9 закрыты, 7 открыт). После включения секундомера вращением рукоятки шлюза сбрасывают образец в тигель и шлюз закрывают.

На установке "Гиредмет С-911М1" (см. черт. 1) поправку контрольного опыта определяют следующим образом: не менее чем за 5 мин до начала отбора газа из экстракционной печи 1 приводят аналитическую систему в исходное положение (кран 7 в положении "откачка", кран 16 и вентиль окислительной печи 11 открыты, кран 10 закрыт, к отростку окислительной печи поднят сосуд Дьюара с жидким азотом); переводят кран 7 в положение "перекачка", закрывают кран 16 и включают секундомер; через 10 мин переводят кран 7 в положение "откачка" и наблюдают за окончанием процесса разделения газовой смеси по показаниям вакуумметра аналитической системы; измеряют давление азота манометром Мак-Леода 12; открывают кран 16, откачивают азот.

После эвакуации газа из анализатора установка готова к следующему анализу.

Анализ образцов на установке "Гиредмет С-1403М1" и "Гиредмет С-911М1" ведут в такой же последовательности, как и при определении поправки контрольного опыта, и продолжают до тех пор, пока общая масса анализируемого материала не превысит величины, указанной в табл. 3.



Таблица 3



───────────────────┬───────────┬────────┬──────────────┬──────────

   Анализируемый   │Температура│Время   │Наибольшее до-│Масса

      материал     │экстракции,│экстрак-│пустимое отно-│анализи-

                       °С     │ции,    │шение массы   │руемого

                                мин   │ванны к массе │материала

                                      │анализируемого│в одном

                                      │материала     │тигле, г

───────────────────┼───────────┼────────┼──────────────┼──────────

  Ниобий, тантал,  │1800 +/- 50│10      │10:1          │3

ванадий и их сплавы│

с хромом, вольфра- │

мом и между собой

  Молибден, воль-  │1800 +/- 50│10      │7:1           │4

фрам, рений и их

сплавы

  Цирконий и гафний│1800 +/- 50│10      │25:1          │1

и их сплавы

  Редкоземельные   │1700 +/- 50│5       │7:1           │5

металлы, иттрий и

их сплавы



После окончания экстракции газа из каждого образца в ванну добавляют 1 г никеля и дегазируют расплав 3 мин.

Отросток окислительной печи в течение всего времени работы установок в режиме анализа остается погруженным в сосуд Дьюара с жидким азотом.

Условия анализа применительно к конкретным материалам приведены в табл. 3.

4.4.2. Одновременное определение азота и углерода в порошках ниобия и тантала с крупностью частиц 10 - 100 мкм и содержанием кислорода не менее 0,07% (при массовой доле азота от  до % и углерода от  до %)

Анализ проводят на установке "Гиредмет С-911М1" или "Гиредмет С-1403М1", как указано в п. 4.4.1.

После измерения давления азота в анализаторе азот откачивают и доводят температуру ловушки окислительной печи до минус 70 °С с помощью охлажденного спирта. Затем измеряют давление газообразной двуокиси углерода.

4.4.3. Определение азота в ниобии, молибдене, кремнии с предварительной очисткой поверхности образцов (при массовой доле азота от  до %)

Подготовку установки проводят, как указано в п. 4.1.1, окисление образцов - как указано в п. 4.3.2. Расплав дегазируют в течение 2 - 2,5 ч. Конец дегазации характеризуется величиной поправки контрольного опыта менее 2 мкг азота. Разница между двумя последовательными измерениями поправки контрольного опыта не должна превышать 0,2 мкг азота.

Анализ ниобия и молибдена проводят, как указано в п. 4.4.1; при этом для кремния:

температура экстракции (1500 +/- 50) °С;

время экстракции ..... 5 мин;

масса анализируемого материала в одном тигле ... не более 6 г.

4.4.2, 4.4.3. (Введены дополнительно, Изм. N 1).

4.5. Определение водорода

Метод вакуум-нагрева для определения водорода заключается в следующем. Образец сбрасывают в графитовый тигель вакуумной печи, где при температуре  1200 °С происходит разложение всех водородсодержащих соединений металлов. Выделившийся при этом в газовую фазу водород поступает в анализатор, где измеряется его давление в известном объеме.

4.5.1. Определение водорода в ниобии, тантале, ванадии, молибдене, вольфраме, рении, цирконии, гафнии, редкоземельных металлах и их сплавах, имеющих температуру плавления  1200 °С, методом вакуум-нагрева (при массовой доле водорода  %)

Для анализа берут компактные образцы, а также пробы порошка и фольги, спрессованные, как указано в разд. 3. Анализ проводят на установке "Гиредмет С-911М1" (см. черт. 1) или "Гиредмет С-1403М1" (см. черт. 2). Вместо ступенчатого графитового тигля применяют тонкостенный с толщиной дна и стенок 2 мм. Перед проведением анализа дегазируют тигель в течение 1 - 1,5 ч при температуре (1800 +/- 50) °С. Конец дегазации характеризуется величиной поправки контрольного опыта  % водорода на 1 г навески образца за 10 мин при температуре (1200 +/- 20) °С.

Время экстракции - 10 мин. Определение поправки контрольного опыта проводят, как указано в пп. 4.1.1 и 4.1.2. Отличительная особенность состоит в том, что при анализе окислительная печь отсоединена от аналитической системы. Анализ ведут в том же порядке, что и определение поправки контрольного опыта. Процесс продолжают до тех пор, пока общая масса анализируемого материала не превысит 10 г.



5. ОБРАБОТКА РЕЗУЛЬТАТОВ



5.1. Массовую долю примеси () в процентах вычисляют по формуле



,



где  - давление газа (, , ) в объеме анализатора за вычетом величины давления, полученной при определении поправки контрольного опыта, Па (тор);

- объем анализатора, см3;

- масса образца, г;

- константа, равная при расчете массовой доли кислорода - , углерода - , азота -  и водорода - .

5.2. Абсолютные допускаемые расхождения между результатами двух параллельных определении при вероятности Р = 0,95 не должны превышать значений, указанных в табл. 4. Для промежуточных значений массовых долей примеси допускаемые расхождения определяют линейной интерполяцией.



Таблица 4



───────────────────┬────────────────────┬─────────────────────────

   Определяемая        Определяемые    │ Абсолютные допускаемые

      примесь        массовые доли, %       расхождения, %

───────────────────┼────────────────────┼─────────────────────────

                         -5                  -5

Кислород           │5 х 10              │5 х 10

                         -4                  -4

                   │1 х 10              │1 х 10

                         -4                    -4

                   │2 х 10              │1,5 х 10

                         -4                  -4

                   │5 х 10              │4 х 10

                         -3                  -4

                   │1 х 10              │5 х 10

                         -3                  -4

                   │2 х 10              │7 х 10

                         -3                  -3

                   │5 х 10              │2 х 10

                         -2                  -3

                   │1 х 10              │4 х 10

                         -2                  -3

                   │2 х 10              │7 х 10

                         -1                  -2

                   │2 х 10              │6 х 10

───────────────────┼────────────────────┼─────────────────────────

                         -5                  -5

Углерод или азот   │1 х 10              │1 х 10

                         -5                  -5

                   │2 х 10              │2 х 10

                         -4                  -5

                   │5 х 10              │4 х 10

                         -4                  -5

                   │1 х 10              │6 х 10

                         -4                  -4

                   │5 х 10              │2 х 10

                         -3                  -4

                   │1 х 10              │3 х 10

                         -2                    -3

                   │1 х 10              │2,5 х 10

                         -2                  -3

                   │3 х 10              │7 х 10

───────────────────┼────────────────────┼─────────────────────────

                         -4                    -4

Водород            │2 х 10              │1,2 х 10

                         -4                    -4

                   │5 х 10              │2,4 х 10

                         -3                  -4

                   │1 х 10              │4 х 10

                         -3                    -3

                   │5 х 10              │1,5 х 10

                         -2                  -3

                   │1 х 10              │3 х 10



(Измененная редакция, Изм. N 1).



5.3. Краткие характеристики способа определения примесей приведены в табл. 5.



Таблица 5



─────────────┬────────────────────────────────────┬───────────────

Определяемая │     Способ определения примеси     │Нижняя граница

   примесь                                       │определяемых

                                                    массовых

                                                    долей, %

─────────────┼────────────────────────────────────┼───────────────

                                                       -5

Кислород     │Плавление без ванны (ниобий, молиб- │5 х 10

             │ден, их сплавы)

                                                       -3

             │Плавление в никелевой ванне         │1 х 10

                                                       -4

             │Плавление в платиновой ванне        │5 х 10

                                                       -3

             │Плавление в никелевой ванне и       │2 х 10

             │никелевых капсулах

                                                       -3

             │Высокотемпературный вакуум-нагрев   │2 х 10

             │без расплавления образца

                                                       -3

             │Плавление без ванны (фториды РЗМ)   │1 х 10

                                                       -3

             │Плавление в ванне из фторида РЗМ    │2 х 10

                                                       -4

             │Плавление без ванны (индий,         │5 х 10

             │галлий, их сплавы)

                                                       -2

             │Плавление в никелевой ванне и нике- │1 х 10

             │левых капсулах с применением олова

                                                       -2

             │Плавление в медно-никелевой ванне   │1 х 10

─────────────┼────────────────────────────────────┼───────────────

                                                       -5

Углерод      │Окислительное плавление в вакууме   │1 х 10

─────────────┼────────────────────────────────────┼───────────────

                                                       -5

Азот         │Вакуумная экстракция в              │2 х 10

             │безуглеродистом расплаве никеля

─────────────┼────────────────────────────────────┼───────────────

                                                       -4

Водород      │Вакуум-нагрев                       │2 х 10



(Введен дополнительно, Изм. N 1).









© Информационно-справочная онлайн система "Технорма.RU" , 2010.
Бесплатный круглосуточный доступ к любым документам системы.

При полном или частичном использовании любой информации активная гиперссылка на Tehnorma.RU обязательна.


Внимание! Все документы, размещенные на этом сайте, не являются их официальным изданием.

Яндекс цитирования
