| Введен в действие Постановлением Госстандарта СССР от 18 июня 1976 г. N 1475 ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР ВТУЛКИ ДЛЯ ПЛАШЕК К ПАТРОНАМ ДЛЯ НАРЕЗАНИЯ РЕЗЬБЫ НА ТОКАРНЫХ СТАНКАХ КОНСТРУКЦИЯ И РАЗМЕРЫ Die sleeves of
chucks for thread cutting on lathes. Design and
dimensions ГОСТ 21939-76 Группа Г27 Взамен МН 2511-61, МН 2508-61, в части колец с D Постановлением Государственного комитета
стандартов Совета Министров СССР от 18 июня 1976 г. N 1475 срок введения
установлен с 01.01.78. Проверен в 1982 г. Переиздание (ноябрь 1989 г.) с Изменением
N 1, утвержденным в декабре 1982 г.; Пост. N 4630 от 06.12.1982 (ИУС 3-83). 1. Настоящий стандарт распространяется на
втулки для плашек по ГОСТ 9740-71 к патронам для нарезания резьбы на токарных
станках. 2. Конструкция и размеры втулок должны
соответствовать указанным на чертеже и в таблице. Исполнение 1
Исполнение 2
1 - корпус; 2 - кольцо; 3 - винт; 4 - винт по ГОСТ 1476-84
мм ──────────┬──────┬────────────┬──────┬───┬───┬──┬──┬───────┬───────┬────────── Обозначе- │При- │ Диапазон
│Испол-│ d │ D │L │l
│ l │
l │Масса, кг, ние втулок│меня- │ нарезаемой │нение │Н9
│h8 │ │ │
1 │ 2 │не
более │емость│
резьбы │ │
│ │ │
│+/- 0,1│+/- 0,1│ ──────────┼──────┼────────────┼──────┼───┼───┼──┼──┼───────┼───────┼────────── 6140-0051 │
│М3; М3,5; М4│1 │20 │38 │25│7 │3,1 │7 │0,192 ──────────┼──────┤М5;
М5,5; М6│
│ ├───┤ │
│ ├───────┼────────── 6140-0052 │
│ │ │
│45 │ │ │
│9 │0,274 ──────────┼──────┼────────────┼──────┼───┼───┼──┼──┼───────┼───────┼────────── 6140-0053 │
│М7; М8; М9 │2
│25 │38 │30│9 │4,0 │7 │0,212 ──────────┼──────┤ │ │
├───┤ │
│ ├───────┼────────── 6140-0054 │
│ │ │
│45 │ │ │
│9 │0,334 ──────────┼──────┼────────────┤ ├───┼───┤ ├──┼───────┼───────┼────────── 6140-0055 │
│М10; М11 │ │30 │38 │ │11│4,9 │7 │0,238 ──────────┼──────┤ │ │
├───┤
│ │ ├───────┼────────── 6140-0056 │
│ │ │
│45 │ │ │
│9 │0,289 Пример условного обозначения втулки
размерами d = 20 мм и D = 38 мм: Втулка 6140-0051 ГОСТ 21939-76 (Измененная
редакция, Изм. N 1). 3. Конструкция и размеры деталей втулок
указаны в рекомендуемом Приложении. 4. Допуск радиального биения отверстия d
относительно оси поверхности D - по 6 степени точности ГОСТ 24643-81. 5. Допуск торцевого биения поверхности А относительно оси поверхности D - по 8 степени точности
ГОСТ 24643-81. 4,5. (Измененная
редакция, Изм. N 1). 6. Маркировать: обозначение втулки и

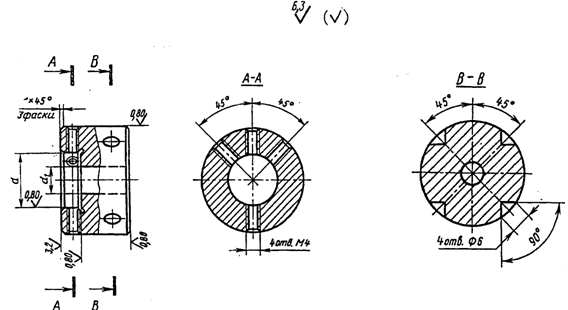

товарный знак предприятия-изготовителя. Приложение Рекомендуемое КОНСТРУКЦИЯ И РАЗМЕРЫ ДЕТАЛЕЙ ВТУЛОК 1. Конструкция и размеры корпуса (поз. 1)
должны соответствовать указанным на черт. 1 и в табл.
1. Исполнение 1
Исполнение 2
Черт. 1 Таблица 1 Размеры в мм ─────────────┬──────┬──────────────┬────────────┬───────────────── Обозначение │Испол-│ d │ d │ Масса, кг, втулки │нение │ Н9 │ 1 │ не более ─────────────┼──────┼──────────────┼────────────┼───────────────── 6140-0051 │ 1 │ 20 │ 10 │ 0,186 ─────────────┤ │ │ ├───────────────── 6140-0052 │ │ │ │ 0,265 ─────────────┼──────┼──────────────┼────────────┼───────────────── 6140-0053 │ 2 │ 25 │ 13 │ 0,204 ─────────────┤ │ │ ├───────────────── 6140-0054 │ │ │ │ 0,324 ─────────────┤ ├──────────────┼────────────┼───────────────── 6140-0055 │ │ 30 │ 16 │ 0,226 ─────────────┤ │ │ ├───────────────── 6140-0056 │ │ │ │ 0,276 1.1. Материал - сталь марки 40Х по ГОСТ
4543-71 или сталь марки 45 по ГОСТ 1050-74 <*>. -------------------------------- <*> С 01.01.1991 ГОСТ 1050-88. 1.2. Твердость - 36,5 ... 41,5 1.3. Резьба - по ГОСТ 24705-81. Поле допуска
резьбы - 7Н по ГОСТ 16093-81. 1.4. Фаски под резьбу - по ГОСТ 10549-80. 1.5. Канавки для выхода шлифовального
круга - по ГОСТ 8820-69. 1.6. Неуказанные предельные отклонения
размеров: Н14, h14, 1.7. Допуски углов - АТ17 по ГОСТ
8908-81. 1.8. Покрытие - Хим. Окс.
прм. - по ГОСТ 9.306-85. 2. Конструкция и размеры кольца (поз. 2)
должны соответствовать указанным на черт. 2 и в табл.
2.
Черт. 2 Таблица 2 Размеры в мм ─────────────┬──────────┬──────────┬────────────┬───────────────── Обозначение │ D │d │s │ Масса, кг, втулки │ d11 │H14 │h11 │ не более ─────────────┼──────────┼──────────┼────────────┼───────────────── 6140-0051 │ 20 │10 │1,0 │0,001 6140-0052 │ │ │ │ ─────────────┼──────────┼──────────┤ ├───────────────── 6140-0053 │ 25 │13 │ │0,003 6140-0054 │ │ │ │ ─────────────┼──────────┼──────────┼────────────┼───────────────── 6140-0055 │ 30 │16 │1,5 │0,007 6140-0056 │ │ │ │ 2.1. Материал - сталь марки 45 по ГОСТ
1050-74. 2.2. Твердость - 36,5 ... 41,5 2.3. Покрытие - Хим. Окс.
прм. - по ГОСТ 9.306-85. 3. Конструкция и размеры винта (поз. 3)
должны соответствовать указанным на черт. 3 и в табл.
3.
Черт. 3 Таблица 3 мм ─────────────┬────┬─────────┬────────┬───────────┬─────┬────────── Обозначение │ d │ L │ b │ h │ с │Масса, кг, втулки │ │ │ Н13 │ t │ │не более │ │ │ │ 3 │ │ │ │ │ │ --- │ │ │ │ │ │ 2 │ │ ─────────────┼────┼─────────┼────────┼───────────┼─────┼────────── 6140-0051 │М4 │14 │0,6 │1,4 │0,5 │0,0010 ─────────────┤ ├─────────┤ │ │ ├────────── 6140-0052 │ │16 │ │ │ │0,0011 ─────────────┼────┼─────────┼────────┼───────────┼─────┼────────── 6140-0053 │М5 │12 │0,8 │1,8 │1,0 │0,0012 ─────────────┤ ├─────────┤ │ │ ├────────── 6140-0054 - │ │14 │ │ │ │0,0015 6140-0056 │ │ │ │ │ │ 3.1. Материал - сталь марки 45 по ГОСТ
1050-74. 3.2. Твердость - 36,5 ... 41,5 3.3. Резьба по ГОСТ 24705-81. Поле
допуска резьбы - 8 g по ГОСТ 16093-81. 3.4. Неуказанные предельные отклонения
размеров: h14, 3.5. Покрытие - Хим. Окс.
прм. - по ГОСТ 9.306-85. (Измененная
редакция, Изм. N 1). |
