| Утвержден и введен в действие Приказом Ростехрегулирования от 4 декабря 2009 г. N 558-ст НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ ОСНОВНЫЕ НОРМЫ ВЗАИМОЗАМЕНЯЕМОСТИ ХАРАКТЕРИСТИКИ ИЗДЕЛИЙ ГЕОМЕТРИЧЕСКИЕ НОРМАЛЬНЫЕ УГЛЫ И
УКЛОНЫ ПРИЗМ Basic
norms of interchangeability. Geometrical product specifications. Standard angles and slopes on
prisms ISO 2538:1998 Geometrical
product specifications (GPS) - Series of angles
and slopes on prisms (MOD) ГОСТ Р 53441-2009 (ИСО 2538:1998) Группа Г02 ОКС 17.040 ОКСТУ 0074 Дата введения 1 января 2012 года Предисловие Цели и принципы стандартизации в
Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N
184-ФЗ "О техническом регулировании", а правила применения
национальных стандартов Российской Федерации - ГОСТ Р
1.0-2004 "Стандартизация в Российской Федерации. Основные положения". Сведения о
стандарте 1. Подготовлен Открытым акционерным
обществом "Научно-исследовательский и конструкторский институт средств
измерений в машиностроении" (ОАО "НИИизмерения")
на основе собственного аутентичного перевода на русский язык стандарта,
указанного в пункте 4. 2. Внесен
Техническим комитетом по стандартизации ТК 242 "Допуски и средства
контроля". 3. Утвержден и введен в действие Приказом
Федерального агентства по техническому регулированию и метрологии от 4 декабря
2009 г. N 558-ст. 4. Настоящий стандарт является
модифицированным по отношению к международному стандарту ИСО 2538:1998
"Геометрические характеристики изделий. Ряды углов и уклонов призм" (ISO 2538:1998 "Geometrical
product specifications (GPS) - Series of angles and slopes on prisms",
MOD). При этом в него не включены Приложения A
и B примененного международного стандарта, которые нецелесообразно применять в
национальной стандартизации в связи с тем, что: - Приложение A (справочное) "Связи в
матричной системе GPS" содержит сведения о матричной модели Системы
стандартов ИСО "Геометрические характеристики изделий (GPS)" и месте
применяемого международного стандарта в ней, не относящиеся к объекту
стандартизации; - Приложение B "Библиография"
содержит исключительно сведения о документе, ссылка на который используется в
Приложении A международного стандарта, не вошедшем в национальный стандарт. Указанные приложения, не включенные в
основную часть настоящего стандарта, приведены в дополнительном Приложении ДА. Наименование настоящего стандарта
изменено относительно наименования применяемого международного стандарта для
приведения в соответствие с требованиями ГОСТ Р
1.5-2004 (пункт 3.5). 5. Введен впервые. Информация об изменениях к настоящему
стандарту публикуется в ежегодно издаваемом информационном указателе
"Национальные стандарты", а текст изменений и поправок - в ежемесячно
издаваемых информационных указателях "Национальные стандарты". В
случае пересмотра (замены) или отмены настоящего стандарта соответствующее
уведомление будет опубликовано в ежемесячно издаваемом информационном указателе
"Национальные стандарты". Соответствующая информация, уведомление и
тексты размещаются также в информационной системе общего пользования - на
официальном сайте Федерального агентства по техническому регулированию и
метрологии в сети Интернет. Введение Международный стандарт ИСО 2538:1998
подготовлен Техническим комитетом ИСО/ТК 213 "Размерные и геометрические
требования к изделиям и их проверка". Приложения A и B этого международного
стандарта носят исключительно справочный характер. 1. Область
применения Настоящий стандарт распространяется на
применяемые в машиностроении углы и уклоны призматических элементов деталей и
устанавливает ряды нормальных углов призм от 120° до 0°30' и уклонов призм от
1:10 до 1:500. Стандарт не распространяется на углы и
уклоны, связанные расчетными зависимостями с другими принятыми размерами. 2. Термины и
определения В настоящем стандарте применены следующие

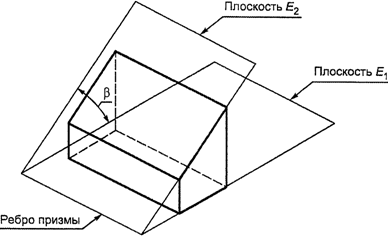

термины с соответствующими определениями: 2.1. Призма (prism):
часть детали, ограниченная двумя пересекающимися между собой плоскостями (см.
рисунок 1).
Рисунок 1 Примечание. Обе плоскости называют
"гранями призмы (prism planes)".
Если они участвуют в образовании посадки, их называют "сопрягаемыми
гранями призмы (mating planes
for prism)". 2.2. Многогранная призма (multiple prism): часть детали,
ограниченная несколькими парами пересекающихся плоскостей. Примечания. 1. Двойная призма ограничена
двумя парами пересекающихся плоскостей (см. рисунок 2). 2. Если пересечением каждой пары
плоскостей является точка, то многогранная призма является пирамидой (см.
рисунок 3).
Рисунок 2. Многогранная (двойная) призма
Рисунок 3. Двойная призма (пирамида) 2.3. Клин (wedge):
призма с малым углом. 2.4. V-образная направляющая (vee-block); направляющая типа "ласточкин хвост" (dovetail): типовая призма с большим углом. Примечание. V-образную направляющую (см.
рисунок 4) и направляющую типа "ласточкин хвост" (см. рисунок 5)
используют, например, в качестве направляющих скольжения станков.
Рисунок 4
Рисунок 5 2.5. Угол призмы (prism
angle) 2.6. Уклон призмы (prism
slope) S: отношение разности высот H и h призмы в
двух определенных поперечных сечениях к расстоянию L между этими сечениями (см.
рисунок 2):
2.7. Утонение призмы (rate
of prism)
2.8. Ребро призмы (prism
edge): теоретическая линия пересечения обеих граней
призмы (см. рисунок 1). Примечание. Угол между сопрягаемыми
гранями призмы называют "углом сопряжения призмы (mating
angle for prism)". 2.9. Плоскость симметрии призмы (centre plane of
prism)
Рисунок 6 2.10. Высота призмы (height
of prism) H, h: высота,
измеренная в данном поперечном сечении, параллельном ребру и перпендикулярном к
одной из граней призмы (см. рисунок 7).

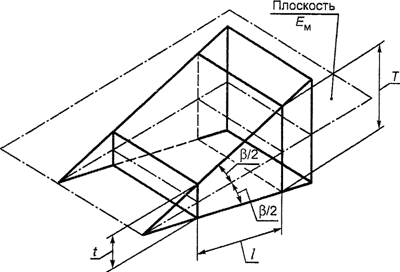

Рисунок 7 2.11. Толщина призмы (thickness
of prism) T, t: толщина,
измеренная в данном поперечном сечении, параллельном ребру и перпендикулярном к
плоскости симметрии призмы (см. рисунок 6). 3. Нормальные углы
и уклоны призм 3.1. Углы и уклоны призм общего
назначения должны соответствовать указанным в таблице
1. Таблица 1 Углы и уклоны призм общего назначения
При выборе углов ряд 1 следует
предпочитать ряду 2. 3.2. Углы призм специального назначения и
область их применения должны соответствовать указанным
в таблице 2. Таблица 2 Углы призм специального назначения
3.3. Расчетные значения уклонов, углов и
утонений призм, соответствующих указанным в таблицах 1 и 2 нормальным углам и
уклонам, приведены в таблице 3. Таблица 3 Расчетные значения ┌──────────────────────────┬──────────────────────────────────────────────┐ │ Основное значение │ Расчетное значение │ ├────────────┬─────────────┼──────────────────┬─────────────┬─────────────┤ │угла призмы │уклона призмы│ утонения призмы │уклона призмы│ угла призмы │ │ бета │ S │ C │ S │ бета │ │ │ │ P │ │ │ ├────────────┼─────────────┼──────────────────┼─────────────┼─────────────┤ │ 120° │ - │ 1:0,288 675 │ - │ - │ ├────────────┼─────────────┼──────────────────┼─────────────┼─────────────┤ │ 108° │ - │ 1:0,363 271 │ - │ - │ ├────────────┼─────────────┼──────────────────┼─────────────┼─────────────┤ │ 90° │ - │ 1:0,500 000 │ - │ - │ ├────────────┼─────────────┼──────────────────┼─────────────┼─────────────┤ │ 75° │ - │ 1:0,651 613 │ 1:0,267 949 │ - │ ├────────────┼─────────────┼──────────────────┼─────────────┼─────────────┤ │ 60° │ - │ 1:0,866 025 │ 1:0,577 350 │ - │ ├────────────┼─────────────┼──────────────────┼─────────────┼─────────────┤ │ 50° │ - │ 1:1,072 253 │ 1:0,839 100 │ - │ ├────────────┼─────────────┼──────────────────┼─────────────┼─────────────┤ │ 45° │ - │ 1:1,207 107 │ 1:1,000 000 │ - │ ├────────────┼─────────────┼──────────────────┼─────────────┼─────────────┤ │ 40° │ - │ 1:1,373 739 │ 1:1,191 754 │ - │ ├────────────┼─────────────┼──────────────────┼─────────────┼─────────────┤ │ 30° │ - │ 1:1,866 025 │ 1:732 051 │ - │ ├────────────┼─────────────┼──────────────────┼─────────────┼─────────────┤ │ 20° │ - │ 1:2,835 641 │ 1:2,747 477 │ - │ ├────────────┼─────────────┼──────────────────┼─────────────┼─────────────┤ │ 15° │ - │ 1:3,797 877 │ 1:3,732 051 │ - │ ├────────────┼─────────────┼──────────────────┼─────────────┼─────────────┤ │ 10° │ - │ 1:5,715 026 │ 1:5,671 282 │ - │ ├────────────┼─────────────┼──────────────────┼─────────────┼─────────────┤ │ 8° │ - │ 1:7,150 333 │ 1:7,115 370 │ - │ ├────────────┼─────────────┼──────────────────┼─────────────┼─────────────┤ │ 7° │ - │ 1:8,174 928 │ 1:8,144 346 │ - │ ├────────────┼─────────────┼──────────────────┼─────────────┼─────────────┤ │ 6° │ - │ 1:9,540 568 │ 1:9,514 364 │ - │ ├────────────┼─────────────┼──────────────────┼─────────────┼─────────────┤ │ - │ 1:10 │ - │ - │ 5°42'38,1" │ ├────────────┼─────────────┼──────────────────┼─────────────┼─────────────┤ │ 5° │ - │ 1:11,451 883 │1:11,430 052 │ - │ ├────────────┼─────────────┼──────────────────┼─────────────┼─────────────┤ │ 4° │ - │ 1:14,318 127 │1:14,300 666 │ - │ ├────────────┼─────────────┼──────────────────┼─────────────┼─────────────┤ │ 3° │ - │ 1:19,094 230 │1:19,081 137 │ - │ ├────────────┼─────────────┼──────────────────┼─────────────┼─────────────┤ │ - │ 1:20 │ - │ - │ 2°51'44,7" │ ├────────────┼─────────────┼──────────────────┼─────────────┼─────────────┤ │ 2° │ - │ 1:28,644 981 │1:28,636 253 │ - │ ├────────────┼─────────────┼──────────────────┼─────────────┼─────────────┤ │ - │ 1:50 │ - │ - │ 1°8'44,7" │ ├────────────┼─────────────┼──────────────────┼─────────────┼─────────────┤ │ 1° │ - │ 1:57,294 325 │1:57,289 962 │ - │ ├────────────┼─────────────┼──────────────────┼─────────────┼─────────────┤ │ - │ 1:100 │ - │ - │ 34'22,6" │ ├────────────┼─────────────┼──────────────────┼─────────────┼─────────────┤ │ 0°30' │ - │ 1:114,590 832 │1:114,588 650│ - │ ├────────────┼─────────────┼──────────────────┼─────────────┼─────────────┤ │ - │ 1:200 │ - │ - │ 17'11,3" │ ├────────────┼─────────────┼──────────────────┼─────────────┼─────────────┤ │ - │ 1:500 │ - │ - │ 6'52,5" │ ├────────────┴─────────────┴──────────────────┴─────────────┴─────────────┤ │ Примечание. Значения угла или уклона призмы, указанные в графе│ │"Основное значение", приняты за исходные при расчете других значений,│ │приведенных в данной таблице. │ └─────────────────────────────────────────────────────────────────────────┘ Приложение ДА (обязательное) ПРИЛОЖЕНИЯ A И B
