"ГОСТ Р ИСО 7044-2009. Гайки шестигранные самостопорящиеся цельнометаллические с фланцем. Классы точности A и B" // Технорма.RU

Утвержден и введен в действие

Приказом Ростехрегулирования

от 18 июня 2009 г. N 202-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ГАЙКИ ШЕСТИГРАННЫЕ САМОСТОПОРЯЩИЕСЯ

ЦЕЛЬНОМЕТАЛЛИЧЕСКИЕ С ФЛАНЦЕМ

КЛАССЫ ТОЧНОСТИ A И B

Prevailing torque type all-metal hexagon nuts

with flange. Accuracy classes A and B

ISO 7044:1997

Prevailing torque type all-metal hexagon nuts

with flange - Product grades A and B

(IDT)

ГОСТ Р ИСО 7044-2009

Группа Г32

ОКС 21.060.20

ОКП 16 8000

Дата введения

1 января 2010 года

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".

Сведения о стандарте

1. Подготовлен Федеральным государственным унитарным предприятием "Центральный Ордена Трудового Красного Знамени научно-исследовательский автомобильный и автомоторный институт" (ФГУП "НАМИ") на основе собственного перевода стандарта, указанного в пункте 4.

2. Внесен Техническим комитетом по стандартизации ТК 229 "Крепежные изделия".

3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 18 июня 2009 г. N 202-ст.

4. Настоящий стандарт идентичен международному стандарту ИСО 7044:1997 "Гайки шестигранные цельнометаллические самостопорящиеся, с фланцем. Классы изделия A и B" (ISO 7044:1997 "Prevailing torque type all-metal hexagon nuts with flange - Product grades A and B").

Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (пункт 3.5).

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном Приложении B.

5. Введен впервые.

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.

1. Область применения

Настоящий стандарт устанавливает характеристики шестигранных самостопорящихся цельнометаллических гаек с фланцем с резьбой от М5 до М20, класса точности A с резьбой до М16 и класса точности B с резьбой больше М16 и классов прочности 8, 9, 10 и 12.

В особых случаях, когда требуются другие требования, чем установленные в настоящем стандарте, их следует выбирать из международных стандартов, таких как, например, ИСО 261, ИСО 965-2, ИСО 2320 и ИСО 4759-1.

2. Нормативные ссылки

ИСО 225:1983. Изделия крепежные. Болты, винты, шпильки и гайки. Символы и обозначения размеров

ИСО 261:1998. Резьбы метрические ИСО общего назначения. Общий план

ИСО 965-2:1998. Резьбы метрические. ИСО общего назначения. Допуски. Часть 2. Предельные размеры для наружной и внутренней резьб общего применения. Средний класс точности

ИСО 2320:2008. Гайки стальные самостопорящиеся. Механические и функциональные свойства

ИСО 3269:2000. Изделия крепежные. Приемочный контроль

ИСО 4042:1999. Изделия крепежные. Электролитические покрытия

ИСО 4759-1:2000. Изделия крепежные. Допуски. Часть 1. Болты, винты, шпильки и гайки. Классы точности A, B и C

ИСО 6157-2:1995. Изделия крепежные. Дефекты поверхности. Часть 2. Гайки

ИСО 8992:2005. Изделия крепежные. Общие требования для болтов, винтов, шпилек и гаек.

3. Размеры

Размеры шестигранной самостопорящейся гайки с фланцем указаны на рисунке 1 и в таблице 1.

--------------------------------

<1> Форма обжатого участка по выбору изготовителя.

<2> - высота зацепления ключом, смотри таблицу 1.

<3> .

<4> .

<5> c измеряется от .

<6> Свободный пресс-контур.

Рисунок 1. Гайка шестигранная самостопорящаяся с фланцем

Таблица 1

В миллиметрах

┌───────────────┬──────┬──────┬──────┬──────┬──────┬───────┬──────┬───────┐

│ Резьба (d) │ М5 │ М6 │ М8 │ М10 │ М12 │ (М14) │ М16 │ М20 │

│ │ │ │ │ │ │ <1> │ │ │

├───────────────┼──────┼──────┼──────┼──────┼──────┼───────┼──────┼───────┤

│P <2> │ 0,8 │ 1 │ 1,25 │ 1,5 │ 1,75 │ 2 │ 2 │ 2,5 │

│c, не менее │ 1 │ 1,1 │ 1,2 │ 1,5 │ 1,8 │ 2,1 │ 2,4 │ 3 │

├────┬──────────┼──────┼──────┼──────┼──────┼──────┼───────┼──────┼───────┤

│d │ не более │ 5,75 │ 6,75 │ 8,75 │ 10,8 │ 13 │ 15,1 │ 17,3 │ 21,6 │

│ a ├──────────┼──────┼──────┼──────┼──────┼──────┼───────┼──────┼───────┤

│ │ не менее │ 5,00 │ 6,00 │ 8,00 │ 10,0 │ 12 │ 14,0 │ 16,0 │ 20,0 │

├────┴──────────┼──────┼──────┼──────┼──────┼──────┼───────┼──────┼───────┤

│d , не более │ 11,8 │ 14,2 │ 17,9 │ 21,8 │ 26 │ 29,9 │ 34,5 │ 42,8 │

│ c │ │ │ │ │ │ │ │ │

│d , не менее │ 9,8 │ 12,2 │ 15,8 │ 19,6 │ 23,8 │ 27,6 │ 31,9 │ 39,9 │

│ w │ │ │ │ │ │ │ │ │

│e, не менее │ 8,79 │11,05 │14,38 │16,64 │20,03 │ 23,36 │26,75 │ 32,95 │

│h │ не более │ 6,2 │ 7,3 │ 9,40 │11,40 │13,80 │ 15,9 │ 18,3 │ 22,4 │

│ ├──────────┼──────┼──────┼──────┼──────┼──────┼───────┼──────┼───────┤

│ │ не менее │ 5,7 │ 6,8 │ 8,74 │10,34 │12,57 │ 14,8 │ 17,2 │ 20,3 │

│m, не менее │ 4,7 │ 5,7 │ 7,64 │ 9,64 │11,57 │ 13,3 │ 15,3 │ 18,7 │

│m , не менее │ 2,5 │ 3,1 │ 4,6 │ 5,6 │ 6,8 │ 7,7 │ 8,9 │ 10,7 │

│ w │ │ │ │ │ │ │ │ │

│s │ не более │ 8,00 │10,00 │13,00 │15,00 │18,00 │ 21,00 │24,00 │ 30,00 │

│ │ не менее │ 7,78 │ 9,78 │12,73 │14,73 │17,73 │ 20,67 │23,67 │ 29,16 │

│r <3>, не более│ 0,3 │ 0,36 │ 0,48 │ 0,6 │ 0,72 │ 0,88 │ 0,96 │ 1,2 │

├───────────────┴──────┴──────┴──────┴──────┴──────┴───────┴──────┴───────┤

│ <1> Размер, заключенный в скобки, применять не рекомендуется. │

│ <2> P - шаг резьбы. │

│ <3> r - радиусы сопряжений ребер и граней шестигранника с фланцем. │

│ │

│ Примечание. Если изделие выдерживает контроль калибрами│

│в соответствии с Приложением A, требования для e, c и m удовлетворены. │

│ w │

└─────────────────────────────────────────────────────────────────────────┘

Символы и их обозначения установлены в ИСО 225.

4. Технические требования

Технические требования приведены в таблице 2.

Таблица 2

┌─────────────────────────────────┬───────────────────────────────────────┐

│ Материал │ Сталь │

├─────────────┬───────────────────┼───────────────────────────────────────┤

│ Общие │ Обозначение │ ИСО 8992 │

│требования │стандарта │ │

├─────────────┼───────────────────┼───────────────────────────────────────┤

│ Резьба │ Допуск │ 6Н │

│ ├───────────────────┼───────────────────────────────────────┤

│ │ Обозначение │ ИСО 261, ИСО 965-2 │

│ │стандарта │ │

├─────────────┼───────────────────┼─────────────────┬──────┬───────┬──────┤

│ Механические│ Класс прочности │ 8 │ 9 │ 10 │ 12 │

│и функцио- ├───────────────────┼────────┬────────┼──────┼───────┼──────┤

│нальные │ Тип, соответствую-│d <= М16│d > М16 │Тип 2 │ Тип 1 │Тип 2 │

│свойства │щий механическим │ Тип 1 │ Тип 2 │ │ │ │

│ │свойствам <1> │ │ │ │ │ │

│ ├───────────────────┼────────┴────────┴──────┴───────┴──────┤

│ │ Обозначение │ ИСО 2320 │

│ │стандарта │ │

│ Предельные │ Класс точности │ Для d <= 16 мм: A │

│размеры. │ │ Для d > 16 мм: B │

│Допуски ├───────────────────┼───────────────────────────────────────┤

│формы и │ Обозначение │ ИСО 4759-1 │

│расположения │стандарта │ │

├─────────────┴───────────────────┼───────────────────────────────────────┤

│ Поверхность │ После изготовления. │

│ │ Требования к гальванической защите │

│ │ поверхности по ИСО 4042. │

│ │ Иные требования к гальванической или │

│ │ другой защите поверхности должны быть │

│ │ согласованы между поставщиком │

│ │ и заказчиком. │

│ │ Предельные значения для дефектов │

│ │ поверхности установлены в ИСО 6157-2 │

├─────────────────────────────────┼───────────────────────────────────────┤

│ Приемочный контроль │ По ИСО 3269 │

├─────────────────────────────────┴───────────────────────────────────────┤

│ <1> Гайки по настоящему стандарту (относительно высоты h )│

│ min │

│соответствуют типу 2. │

│ Так как ИСО 2320 не устанавливает механические свойства для всех│

│классов прочности и размеров, которые приведены в настоящем стандарте,│

│в некоторых случаях гайки следует проверять согласно типу 1. │

5. Обозначение

Пример условного обозначения гайки шестигранной самостопорящейся цельнометаллической с фланцем с резьбой М12 и классом прочности 8:

Гайка шестигранная самостопорящаяся с фланцем М12-8 - ГОСТ Р ИСО 7044-2009

Приложение A

(обязательное)

КОНТРОЛЬ ШЕСТИГРАННЫХ ГАЕК С ФЛАНЦЕМ

A.1. Рекомендуемый метод контроля шестигранника

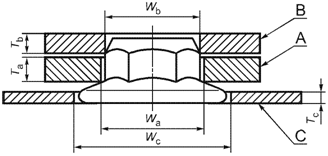

Схема контроля приведена на рисунке A.1. Размеры калибров - в соответствии с таблицей A.1.

A - калибр A; B - калибр B; C - калибр C

Примечание. .

Рисунок A.1. Схема контроля шестигранника и фланца

Таблица A.1

В миллиметрах

┌─────────────┬───────────────────────┬─────────────────┬─────────────────┐

│ Резьба │ Калибр A │ Калибр B │ Калибр C │

│ ├───────────┬───────────┼───────────┬─────┼─────┬───────────┤

│ │ W │ T │ W │ T │ W │ T │

│ │ a │ a │ b │ b │ c │ c │

│ ├─────┬─────┼─────┬─────┼─────┬─────┼─────┼─────┼─────┬─────┤

│ │ не │ не │ не │ не │ не │ не │ не │ не │ не │ не │

│ │более│менее│более│менее│более│менее│менее│менее│более│менее│

├─────────────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┤

│ М5 │9,25 │9,24 │2,50 │2,49 │8,78 │8,77 │ 3 │ 14 │1,08 │1,07 │

│ М6 │11,56│11,55│3,10 │3,09 │11,04│11,03│ 4 │ 16 │1,19 │1,18 │

│ М8 │15,02│15,01│4,60 │4,59 │14,37│14,36│ 4 │ 20 │1,31 │1,30 │

│ М10 │17,33│17,32│5,60 │5,59 │16,63│16,62│ 5 │ 24 │1,81 │1,80 │

│ М12 │20,79│20,78│6,80 │6,79 │20,02│20,01│ 5 │ 29 │2,20 │2,19 │

│ М14 │24,26│24,25│7,70 │7,69 │23,35│23,34│ 6 │32,5 │2,55 │2,54 │

│ М16 │27,72│27,71│8,90 │8,89 │26,74│26,73│ 6 │ 37 │2,96 │2,95 │

│ М20 │34,65│34,64│10,70│10,69│32,94│32,93│ 6 │ 45 │3,70 │3,69 │

└─────────────┴─────┴─────┴─────┴─────┴─────┴─────┴─────┴─────┴─────┴─────┘

Для контроля шестигранника используют два плоских кольцевых калибра A и B, чтобы показать соответствие установленным значениям высоты шестигранника, высоты зацепления под ключ, заполнения углов и диаметра описанной окружности. Калибр A устанавливают на шестигранник до упора на фланец. Калибр B устанавливают на верхнюю часть гайки по нормали к ее оси. Калибры A и B не должны соприкасаться.

A.2. Рекомендуемый метод контроля фланца

Схема контроля приведена на рисунке A.1. Размеры калибров - в соответствии с таблицей A.1.

Гайку устанавливают на плоскую поверхность. Калибр C - плоская пластина или кольцевой калибр - применяют для доказательства, что толщина фланца не менее установленной. Приемочный критерий - отсутствие контакта между калибрами C и A, когда гайка расположена на плоской поверхности.

Приложение B

(справочное)

СВЕДЕНИЯ

О СООТВЕТСТВИИ ССЫЛОЧНЫХ МЕЖДУНАРОДНЫХ СТАНДАРТОВ

НАЦИОНАЛЬНЫМ СТАНДАРТАМ РОССИЙСКОЙ ФЕДЕРАЦИИ

Таблица B.1

Обозначение ссылочного международного стандарта	Обозначение и наименование соответствующего национального стандарта
ИСО 225:1983	<*>
ИСО 261:1998	ГОСТ 8724-2002. Основные нормы взаимозаменяемости. Резьба метрическая. Диаметры и шаги
ИСО 965-2:1998	ГОСТ 16093-2004. Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором
ИСО 2320-2008	ГОСТ Р ИСО 2320-2009. Гайки стальные самостопорящиеся. Механические и функциональные свойства
ИСО 3269-2000	ГОСТ Р ИСО 3269-2009. Изделия крепежные. Приемочный контроль
ИСО 4042-1999	ГОСТ Р ИСО 4042-2009. Изделия крепежные. Электролитические покрытия
ИСО 4759-1:2000	ГОСТ Р ИСО 4759-1-2009. Изделия крепежные. Допуски. Часть 1. Болты, винты, шпильки и гайки. Классы точности A, B и C
ИСО 6157-2:1995	ГОСТ Р ИСО 6157-2-2009. Изделия крепежные. Дефекты поверхности. Часть 2. Гайки
ИСО 8992:2005	<*>
<*> Соответствующий национальный стандарт отсутствует. До его утверждения рекомендуется использовать перевод на русский язык данного международного стандарта. Перевод данного международного стандарта находится в Федеральном информационном фонде технических регламентов и стандартов.
