| Введен в действие Приказом Ростехрегулирования от 25 декабря 2008 г. N 682-ст МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ ПОДШИПНИКИ СКОЛЬЖЕНИЯ ВТУЛКИ СВЕРТНЫЕ ЧАСТЬ 3 СМАЗОЧНЫЕ ОТВЕРСТИЯ, КАНАВКИ И УГЛУБЛЕНИЯ ISO 3547-3:1999 Plain bearings -
Wrapped bushes - Part 3:
Lubrication holes, lubrication grooves and lubrication indentations (IDT) Plain
bearings. Wrapped bushes. Part 3. Lubrication
holes, lubrication grooves and lubrication indentations ГОСТ ИСО 3547-3-2006 Группа Г16 МКС 21.100.10 ОКП 41 8210 Предисловие Цели, основные принципы и основной
порядок проведения работ по межгосударственной стандартизации установлены ГОСТ
1.0-92 "Межгосударственная система стандартизации. Основные
положения" и ГОСТ 1.2-97 "Межгосударственная система стандартизации.
Стандарты межгосударственные, правила и рекомендации по межгосударственной
стандартизации. Порядок разработки, принятия, применения, обновления и
отмены". Сведения о
стандарте 1. Подготовлен
Всероссийским научно-исследовательским институтом стандартизации и сертификации
в машиностроении (ВНИИНМАШ) Федерального агентства по техническому
регулированию и метрологии на основе собственного аутентичного перевода
стандарта, указанного в пункте 4. 2. Внесен
Межгосударственным техническим комитетом по стандартизации МТК 344
"Подшипники скольжения". 3. Принят Межгосударственным советом по
стандартизации, метрологии и сертификации (Протокол N 29 от 24 июня 2006 г.). За принятие проголосовали: ┌────────────────────┬──────────────────────┬─────────────────────────────┐ │Краткое наименование│ Код страны по │ Сокращенное наименование │ │ страны по │ МК (ИСО 3166) 004-97 │ национального органа │ │МК (ИСО 3166) 004-97│ │ по стандартизации │ ├────────────────────┼──────────────────────┼─────────────────────────────┤ │Азербайджан │ AZ │Азстандарт │ │Армения │ AM │Минторгэкономразвития │ │Беларусь │ BY │Госстандарт Республики │ │ │ │Беларусь │ │Грузия │ GE │Грузстандарт │ │Казахстан │ KZ │Госстандарт Республики │ │ │ │Казахстан │ │Киргизия │ KG │Кыргызстандарт │ │Молдова │ MD │Молдова-Стандарт │ │Российская Федерация│ RU │Федеральное агентство │ │ │ │по техническому регулированию│ │ │ │и метрологии │ │Таджикистан │ TJ │Таджикстандарт │ │Туркменистан │ TM │Главгосслужба │ │ │ │"Туркменстандартлары" │ │Узбекистан │ UZ │Узстандарт │ │Украина │ UA │Госпотребстандарт Украины │ └────────────────────┴──────────────────────┴─────────────────────────────┘ 4. Настоящий стандарт является
модифицированным по отношению к международному стандарту ИСО 3547:1999
"Подшипники скольжения. Втулки свертные. Часть 3. Смазочные отверстия, канавки и углубления" (ISO 3547-3:1999 "Plain bearings - Wrapped bushes - Part 3: Lubrication holes,
lubrication, grooves and lubrication indentations, IDT). 5. Приказом Федерального агентства по
техническому регулированию и метрологии от 25 декабря 2008 г. N 682-ст
межгосударственный стандарт ГОСТ ИСО 3547-3-2006 введен в действие в качестве
национального стандарта Российской Федерации с 1 июля 2009 г. 6. Взамен ГОСТ 27672-88 в части смазочных
отверстий, канавок и углублений. Информация о введении в действие
(прекращении действия) настоящего стандарта публикуется в указателе
"Национальные стандарты". Информация об изменениях к настоящему
стандарту публикуется в указателе "Национальные стандарты", а текст
изменений - в информационных указателях "Национальные стандарты". В
случае пересмотра или отмены настоящего стандарта соответствующая информация
будет опубликована в информационном указателе "Национальные
стандарты". 1. Область
применения Настоящий стандарт устанавливает размеры
смазочных отверстий, канавок и углублений на свертных
втулках, изготовленных из сплошного и многослойного подшипникового материала. Свертные втулки со смазочными отверстиями, канавками и углублениями в
соответствии с настоящим стандартом могут быть поставлены размерами согласно
ИСО 3547-1 и изготовлены из материалов согласно ИСО 3547-4. Смазочные отверстия, канавки и углубления
могут быть получены на гладкой полосе металла до операции прокатки. Допустимы
размерные изменения, вызванные прокаткой полосы металла. На подложке втулки
могут проявляться следы смазочных канавок и рельефа отверстия, производимых
штамповкой. Допустимы незначительные трещины в подшипниковом материале
смазочных канавок и углублений при условии отсутствия отделения небольших
частиц. Втулки серии C в соответствии с ИСО
3547-1 могут быть с утолщением вдоль любой стороны смазочных канавок, вызванное операцией штамповки. Особенности данных контроля наружного и
внутреннего диаметров - по ИСО 3547-2. Размеры без допусков приведены только для
справок и могут быть наряду с размерами, которые не оговорены, выполнены по
усмотрению изготовителя. 2. Нормативные
ссылки В настоящем стандарте использованы
нормативные ссылки на следующие стандарты: ИСО 3547-1:1999. Подшипники скольжения.
Втулки свертные. Часть 1. Размеры (ГОСТ ИСО
3547-1:2006, IDT) ИСО 3547-2:1999. Подшипники скольжения.
Втулки свертные. Часть 2. Данные для контроля
наружного и внутреннего диаметров (ГОСТ ИСО 3547-2-2006, IDT) ИСО 3547-4:1999. Подшипники скольжения.
Втулки свертные. Часть 4. Материалы (ГОСТ ИСО
3547-4-2006, IDT) ИСО 4378-1:1997. Подшипники скольжения.
Термины, определения и классификация. Часть 1. Конструкция, подшипниковые
материалы и их свойства (ГОСТ ИСО 4378-1-2006, IDT). 3. Термины и
определения В настоящем стандарте применены термины
по ИСО 4378-1. 4. Смазочные
отверстия Расположение и номинальные размеры
смазочного отверстия типа L приведены на рисунках 1 и 2 и в таблице 1.
Смазочные отверстия не должны располагаться в заштрихованных участках,
указанных на рисунке 2.
Рисунок 1
Рисунок 2 Таблица 1 В миллиметрах ┌───────────────────┬────────┬───────────────────────────────────┐ │ D │ d <1> │ n +/- 0,5 │ │ i │ L │ 1 │ │ │ ├──────────────────┬────────────────┤ │ │ │ Серии A, B, D, W │ Серия C │ │ │ │ по ИСО 3547-1 │ по ИСО 3547-1 │ ├───────────────────┼────────┼──────────────────┼────────────────┤ │Св. 14 до 22 включ.│ 3 │ 4 │ 5 │ │ " 22 " 40 " │ 4 │ 5 │ 6 │ │ " 40 " 50 " │ 5 │ 6 │ 7 │ │ " 50 " 100 " │ 6 │ 7 │ 8 │ │ " 100 │ 7 │ 8 │ 9 │ ├───────────────────┴────────┴──────────────────┴────────────────┤ │ <1> Минимальный размер после штамповки. │ └────────────────────────────────────────────────────────────────┘ 5. Смазочные
канавки Расположение, форма и размеры смазочных
канавок типов М1 и М2, используемых для жидкой смазки,
приведены на рисунках 3 - 6 и в таблицах 1 - 3.
Рисунок 3. Смазочная канавка типа М1
Рисунок 4. Смазочная канавка типа М2
Рисунок 5. Смазочная канавка типа М1(2)A
Рисунок 6. Смазочная канавка типа М1(2)B Таблица 2 В миллиметрах ┌───────────────────┬────────────────────────────────┬───────────┐ │ D │ n +/- 0,5 │ e │ │ i │ 2 │ │ │ ├────────────────┬───────────────┤ │ │ │Серии A, B, D, W│ Серия C │ │ │ │ по ИСО 3547-1 │ по ИСО 3547-1 │ │ ├───────────────────┼────────────────┼───────────────┼───────────┤ │Св. 18 до 26 включ.│ 3 │ 4 │ 32 │ │ " 26 " 36 " │ 3 │ 4 │ 45 │ │ " 36 " 50 " │ 5 │ 6 │ 70 │ │ " 50 " 70 " │ 5 │ 6 │ 100 │ │ " 70 " 100 " │ 6 │ 7 │ 130 │ │ " 100 │ 7 │ 8 │ 140 │ └───────────────────┴────────────────┴───────────────┴───────────┘ Таблица 3 В миллиметрах ┌─────────────────┬────────┬────────┬────────┬─────────┬─────────┐ │ s │ 0,75 │ 1 │ 1,5 │ 2 │ 2,5 │ │ 3 │ │ │ │ │ │ ├────────┬────────┼────────┼────────┼────────┼─────────┼─────────┤ │s │М1(2)A │ 0,65 │ 0,85 │ 1,3 │ 1,7 │ 2,2 │ │ 4 ├────────┼────────┼────────┼────────┼─────────┼─────────┤ │ -0,2 │М1(2)B │ - │ 0,7 │ 1,1 │ 1,6 │ 2,1 │ ├────────┴────────┼────────┼────────┼────────┼─────────┼─────────┤ │ R │ - │ 6 │ 8 │ 10 │ 12 │ └─────────────────┴────────┴────────┴────────┴─────────┴─────────┘ Допускается расширение смазочных канавок
в зонах смазочных отверстий, разъема и на торцевых поверхностях втулок. Смазочные канавки представлены на
металлической полосе. Примечание. Для облегчения измерения
размеры толщины втулки, оставшейся в основании канавки, могут быть указаны на
рисунке как контрольный размер. 6. Смазочные
углубления Расположение, форма и размеры смазочных
углублений приведены на рисунках 7 - 9 и в таблицах 4 и 5.
Рисунок 7
Рисунок 8

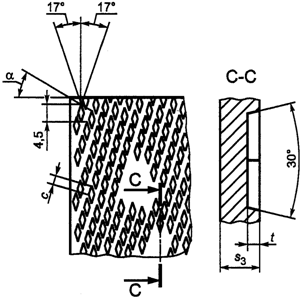

Рисунок 9 Таблица 4 В миллиметрах ┌───────────────────────────┬───────────────┬────────────────────┐ │ Втулки по ИСО 3547-1 │ d │ t │ │ │ b │ │ ├───────────────────────────┼───────────────┼────────────────────┤ │Серии A, B, D, W │ 1,5 - 3,0 │ 0,40 │ ├───────────────────────────┤ ├────────────────────┤ │Серия C │ │ 0,55 │ └───────────────────────────┴───────────────┴────────────────────┘ Таблица 5 В миллиметрах ┌───────────────┬───────────────┬───────────────┬────────────────┐ │ D │ c │ t +/- 0,2 │ альфа │ │ i │ │ │ │ ├───────────────┼───────────────┼───────────────┼────────────────┤ │До 22 │ 1,9 │ 0,4 │ 20° │ ├───────────────┼───────────────┼───────────────┼────────────────┤ │Св. 22 │ 2,4 │ 0,6 │ 23° │ └───────────────┴───────────────┴───────────────┴────────────────┘ Смазочные углубления применяют для втулок
при значениях Смазочные углубления применяют отдельно
или совместно со смазочными отверстиями и/или канавками. Примечание. На рисунках 7 - 9 приведены
примеры схемы расположения углублений, которая может изменяться по усмотрению
изготовителя. Смазочные углубления типов N1A и N1B
используют в случае жидкой или консистентной смазки (см. рисунок 7). Смазочные углубления типов N2A и N2B
используют в случае твердой или консистентной смазки (см. рисунки 8 и 9) для
втулок серий A, B, D и W согласно ИСО 3547-1. Смазочные углубления овальной формы N2A
(рисунок 8) или ромбовидной формы N2B (рисунок 2) изготовляют по усмотрению
изготовителя. |
