Утвержден и введен в действие

Приказом Ростехрегулирования

от 30 ноября 2007 г. N 349-ст



НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ



ИНСТРУМЕНТ ШАРНИРНО-ГУБЦЕВЫЙ



ТРЕБОВАНИЯ БЕЗОПАСНОСТИ И МЕТОДЫ ИСПЫТАНИЙ



Hinge and pliers tools.

Safety requirements and methods of test



ГОСТ Р 52786-2007



Группа Г24



ОКС 25.140.30;

ОКП 39 2640



Дата введения

1 января 2009 года



Предисловие



Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".



Сведения о стандарте



1. Разработан Открытым акционерным обществом "ВНИИИНСТРУМЕНТ" (ОАО "ВНИИИНСТРУМЕНТ").

2. Внесен Техническим комитетом по стандартизации ТК 95 "Инструмент".

3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 30 ноября 2007 г. N 349-ст.

4. В настоящем стандарте учтены основные нормативные положения международных стандартов:

ИСО 5744:2004 "Плоскогубцы и острогубцы. Методы испытаний" (ISO 5744-2004 "Pliers and nippers - Methods of test", NEQ);

ИСО 5745:2004 "Плоскогубцы и острогубцы. Плоскогубцы для зажима и манипулирования. Размеры и величины нагрузок при испытаниях" (ISO 5745-2004 "Pliers and nippers - Pliers for gripping and manipulation - Dimensions and test values", NEQ).

5. Введен впервые.



1. Область применения



Настоящий стандарт распространяется на шарнирно-губцевый инструмент, предназначенный для захвата, зажима, манипулирования деталей разных форм и перекусывания проволоки, и устанавливает требования безопасности и методы испытаний.

Стандарт не распространяется на переставные, комбинированные, регулируемые плоскогубцы и кусачки, а также на шарнирно-губцевый инструмент, изготовляемый из материалов, предназначенных для работы во взрывоопасных условиях, и не определяет изоляционные или антистатические характеристики покрытий рукояток.



2. Нормативные ссылки



В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ 9.032-74. Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы, технические требования и обозначения

ГОСТ 9.301-86. Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования

ГОСТ 9.302-88. Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Покрытия металлические и неметаллические неорганические. Методы контроля

ГОСТ 1050-88. Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия

ГОСТ 3282-74. Проволока стальная низкоуглеродистая общего назначения. Технические условия

ГОСТ 9013-59 (ИСО 6508-86). Металлы. Метод измерения твердости по Роквеллу

ГОСТ 9378-93 (ИСО 2632-1-85, ИСО 2632-2-85). Образцы шероховатости поверхности (сравнения). Общие технические условия

ГОСТ 17305-91. Проволока из углеродистой конструкционной стали. Технические условия.

Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.



3. Методы контроля



3.1. Размеры шарнирно-губцевого инструмента проверяют универсальными или специальными средствами измерения.

3.2. Шероховатость поверхностей проверяют сравнением с образцами шероховатости по ГОСТ 9378 или профилометрами (профилографами).

3.3. Проверка твердости - по ГОСТ 9013.

3.4. Качество гальванических покрытий проверяют по ГОСТ 9.301 и ГОСТ 9.302, лакокрасочных покрытий - по ГОСТ 9.032.

3.5. Усилие F для раскрытия губок шарнирно-губцевого инструмента проверяют приложением нагрузки 9,8 Н к рукояткам в местах наибольшего расстояния между ними, определяемым размером , приведенным на рисунке 1.





Рисунок 1



4. Методы испытаний



4.1. Шарнирно-губцевый инструмент испытывают:

- на прочность рукояток;

- кручение;

- перекусывание.

4.2. Испытания на прочность рукояток

4.2.1. Испытания шарнирно-губцевого инструмента на прочность рукояток проводят приложением нагрузки F в местах наибольшего расстояния между рукоятками на расстоянии  от оси шарнира.

4.2.2. Для испытаний между вершинами губок шарнирно-губцевого инструмента вставляют образец, обеспечивающий зазор (3 +/- 1) мм. Размеры и профиль образца должны обеспечивать контакт на длине (8 +/- 1) мм от вершины губок. Образец для испытаний должен иметь твердость 30 - 40 HRC.

4.2.3. Первоначально к рукояткам прикладывают нагрузку 50 Н и измеряют расстояние между рукоятками , увеличивают нагрузку до усилия F, затем уменьшают до 50 Н. Нагрузка должна быть приложена 4 раза. После этого повторно измеряют расстояние между рукоятками  на том же расстоянии . Разница между первым и вторым измерениями не должна превышать максимального значения остаточной деформации



.



Примечание. Если испытание рукояток на прочность невозможно проводить на расстоянии  от оси шарнира, выбирают другое расстояние  и пересчитывают прилагаемую нагрузку F' по формуле



,



где F и  - из таблиц 1 - 3 на соответствующий инструмент.



Таблица 1



Плоскогубцы, круглогубцы



                                             Размеры в миллиметрах

┌───────────┬───────┬───────┬──────────────┬─────────────────────┐

│    Тип    │   L   │   L   │Нагрузка F, Н,│Остаточная деформация│

│           │       │    1  │   не более   │     S, не более     │

├───────────┼───────┼───────┼──────────────┼─────────────────────┤

│С короткими│  125  │   63  │     630      │         0,5         │

│губками    ├───────┼───────┼──────────────┼─────────────────────┤

│           │  140  │   71  │     710      │         1,0         │

│           ├───────┼───────┼──────────────┤                     │

│           │  160  │   80  │     800      │                     │

│           ├───────┼───────┼──────────────┤                     │

│           │  180  │   90  │     900      │                     │

├───────────┼───────┼───────┼──────────────┤                     │

│С длинными │  140  │   63  │     630      │                     │

│губками    ├───────┼───────┼──────────────┤                     │

│           │  160  │   71  │     710      │                     │

│           ├───────┼───────┼──────────────┤                     │

│           │  180  │   80  │     800      │                     │

└───────────┴───────┴───────┴──────────────┴─────────────────────┘



Таблица 2



Плоскогубцы с полукруглыми губками



                                             Размеры в миллиметрах

┌───────┬────────┬──────────────────────┬────────────────────────┐

│   L   │   L    │    Нагрузка F, Н,    │Остаточная деформация S,│

│       │    1   │       не более       │        не более        │

├───────┼────────┼──────────────────────┼────────────────────────┤

│  125  │   56   │         560          │           1            │

├───────┼────────┼──────────────────────┤                        │

│  140  │   63   │         630          │                        │

├───────┼────────┼──────────────────────┤                        │

│  160  │   71   │         710          │                        │

├───────┼────────┼──────────────────────┤                        │

│  180  │   80   │         800          │                        │

├───────┼────────┼──────────────────────┤                        │

│  200  │   90   │         900          │                        │

└───────┴────────┴──────────────────────┴────────────────────────┘



Таблица 3



Пассатижи



                                             Размеры в миллиметрах

┌───────┬────────┬──────────────────────┬────────────────────────┐

│   L   │   L    │    Нагрузка F, Н,    │Остаточная деформация S,│

│       │    1   │       не более       │        не более        │

├───────┼────────┼──────────────────────┼────────────────────────┤

│  160  │   80   │         1120         │           1            │

├───────┼────────┼──────────────────────┤                        │

│  180  │   90   │         1260         │                        │

├───────┼────────┼──────────────────────┤                        │

│  200  │  100   │         1400         │                        │

├───────┼────────┼──────────────────────┤                        │

│  250  │  125   │         1550         │                        │

├───────┼────────┼──────────────────────┤                        │

│  300  │  150   │         1550         │                        │

└───────┴────────┴──────────────────────┴────────────────────────┘

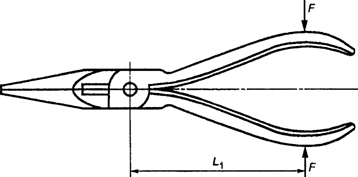

4.2.4. Размеры , значения нагрузок F и остаточной деформации S должны соответствовать указанным на рисунке 2 и в таблицах 1 - 3.





1 - образец для испытания; 2 - ось шарнира



Рисунок 2



4.2.5. После испытания не должно быть деформации инструмента, влияющей на его использование по назначению.

4.3. Испытания на кручение

4.3.1. Испытаниям на кручение подвергают плоскогубцы, пассатижи и круглогубцы.

4.3.2. При испытаниях на кручение плоскогубцев и пассатижей плоской зажимной поверхностью захватывают образец - пластину толщиной (3,0 +/- 0,1) мм, шириной (12 +/- 1) мм, при испытаниях круглогубцев вершинами губок захватывают образец с двумя отверстиями диаметром (4,0 +/- 0,1) мм, глубиной (3,0 +/- 0,1) мм, имеющий плоское дно.

Образцы должны иметь твердость 45 - 50 HRC.

4.3.3. К рукояткам прикладывают сжимающую нагрузку 50 Н на расстоянии  от оси шарнира для того, чтобы противодействовать крутящему моменту. Крутящий момент T прикладывают в обоих направлениях.

4.3.4. Значения крутящего момента и допустимого угла поворота  приведены для плоскогубцев и пассатижей - на рисунке 3 и в таблицах 4 и 5; для круглогубцев - на рисунке 4 и в таблице 6.





1 - образец для испытания; 2 - ось шарнира



Рисунок 3



Таблица 4



Плоскогубцы



                                             Размеры в миллиметрах

┌───────────┬───┬────┬──────────────────┬────────────────────────┐

│    Тип    │ L │ L  │Крутящий момент T,│Допустимый угол поворота│

│           │   │  1 │ Н x м, не более  │    альфа, не более     │

├───────────┼───┼────┼──────────────────┼────────────────────────┤

│С короткими│125│ 63 │        4         │        +/- 20°         │

│губками    ├───┼────┼──────────────────┤                        │

│           │140│ 71 │        5         │                        │

│           ├───┼────┼──────────────────┤                        │

│           │160│ 80 │        6         │                        │

│           ├───┼────┼──────────────────┤                        │

│           │180│ 90 │        7         │                        │

├───────────┼───┼────┼──────────────────┤                        │

│С длинными │140│ 63 │        -         │                        │

│губками    ├───┼────┼──────────────────┤                        │

│           │160│ 71 │        -         │                        │

│           ├───┼────┼──────────────────┤                        │

│           │180│ 80 │        -         │                        │

└───────────┴───┴────┴──────────────────┴────────────────────────┘



Таблица 5



Пассатижи



                                             Размеры в миллиметрах

┌─────────┬──────────┬──────────────────┬────────────────────────┐

│    L    │    L     │Крутящий момент T,│Допустимый угол поворота│

│         │     1    │ Н x м, не более  │    альфа, не более     │

├─────────┼──────────┼──────────────────┼────────────────────────┤

│   160   │    80    │        20        │        +/- 15°         │

├─────────┼──────────┼──────────────────┤                        │

│   180   │    90    │        25        │                        │

├─────────┼──────────┤                  │                        │

│   200   │   100    │                  │                        │

├─────────┼──────────┤                  │                        │

│   250   │   125    │                  │                        │

├─────────┼──────────┤                  │                        │

│   300   │   150    │                  │                        │

└─────────┴──────────┴──────────────────┴────────────────────────┘





1 - образец для испытаний; 2 - ось шарнира



Рисунок 4



Таблица 6



Круглогубцы



                                             Размеры в миллиметрах

┌───────────┬───┬────┬──────────────────┬────────────────────────┐

│    Тип    │ L │ L  │Крутящий момент T,│Допустимый угол поворота│

│           │   │  1 │ Н x м, не более  │    альфа, не более     │

├───────────┼───┼────┼──────────────────┼────────────────────────┤

│С короткими│125│ 63 │       0,5        │        +/- 20°         │

│губками    ├───┼────┼──────────────────┤                        │

│           │140│ 71 │       1          │                        │

│           ├───┼────┼──────────────────┤                        │

│           │160│ 80 │       1,25       │                        │

├───────────┼───┼────┼──────────────────┼────────────────────────┤

│С длинными │140│ 63 │       0,25       │        +/- 25°         │

│губками    ├───┼────┼──────────────────┤                        │

│           │160│ 71 │       0,5        │                        │

│           ├───┼────┼──────────────────┤                        │

│           │180│ 80 │       1          │                        │

└───────────┴───┴────┴──────────────────┴────────────────────────┘



4.3.5. Любое ослабление шарнира или остаточная деформация губок, являющиеся результатом испытаний, не должны влиять на использование инструмента по назначению.

4.4. Испытания на перекусывание

4.4.1. Испытанию на перекусывание подвергают плоскогубцы с полукруглыми губками с режущими кромками.

4.4.2. Испытания на перекусывание проводят на проволоке средней твердости диаметром 1,6 мм и прочностью на растяжение 1600 МПа.

4.4.3. Перед испытанием необходимо провести калибровку проволоки, схема которой приведена на рисунке 5.





1 - калибруемая проволока; 2 - твердосплавный резец



Рисунок 5



Для этого устанавливают в испытательное оборудование два твердосплавных резца, кромки которых заточены под углом (60° +/- 1°), с радиусом закругления при вершине 0,3 мм, причем режущие кромки должны быть параллельны друг другу и расположены под прямым углом к проволоке для испытаний, и фиксируют силу, необходимую для перекусывания.

Среднее значение трех измерений должно соответствовать значению .

4.4.4. Для испытания на перекусывание проволоку вставляют в губки плоскогубцев с полукруглыми губками на расстоянии  от оси шарнира и прикладывают силу  к рукояткам в точках на расстоянии , приведенным на рисунке 6. При этом сила  не должна превышать значений, указанных в таблице 7.





Рисунок 6



Таблица 7



                                             Размеры в миллиметрах

┌──────────┬──────────┬──────────┬─────────────────┬─────────────┐

│    L     │     L    │     L    │Диаметр проволоки│ Нагрузка F ,│

│          │      1   │      2   │   D, не более   │           1 │

│          │          │          │                 │ Н, не более │

├──────────┼──────────┼──────────┼─────────────────┼─────────────┤

│   125    │    56    │   10,5   │       1,6       │    550      │

├──────────┼──────────┼──────────┤                 ├─────────────┤

│   140    │    63    │   12,5   │                 │    570      │

├──────────┼──────────┼──────────┤                 │             │

│   160    │    71    │    14    │                 │             │

├──────────┼──────────┼──────────┤                 │             │

│   180    │    80    │    16    │                 │             │

├──────────┼──────────┼──────────┤                 │             │

│   200    │    90    │    18    │                 │             │

└──────────┴──────────┴──────────┴─────────────────┴─────────────┘



4.4.5. После испытаний на режущих кромках не должно быть зазубривания и других дефектов, влияющих на работоспособность.

Примечание. Для плоскогубцев, имеющих другое соотношение рычагов ( и ), отличающееся от данных, приведенных в таблице 7, проводится пересчет наибольшей нагрузки перекусывания  по формуле



,



где A - поправочный коэффициент, равный 1,6 для проволоки средней твердости;

- нагрузка, равная (1800 +/- 90) Н.



4.4.6. После испытаний шарнирно-губцевый инструмент должен быть способен перекусывать мягкую медную, медно-оловянную или бронзовую проволоку с прочностью на растяжение от 740 до 830 МПа диаметром 1 мм и длиной 25 мм.

Проволока должна быть расположена перпендикулярно к режущим кромкам плоскогубцев, должна поддерживаться только губками и перекусываться усилием руки полностью без смятия и изгиба.



5. Требования безопасности



5.1. Шарнирно-губцевый инструмент не должен иметь острых кромок (кроме режущих) в зонах захвата и рядом с ними.

5.2. Шарнирно-губцевый инструмент с видимыми трещинами использовать в работе не допускается.

5.3. Конструкцией шарнирно-губцевого инструмента должен быть исключен риск защемления отдельных частей тела при применении инструмента.

5.4. Шарнирно-губцевый инструмент считается безопасным, если он выдерживает испытания на прочность рукояток, на кручение и перекусывание, регламентированные настоящим стандартом.
