| Утвержден и введен в действие Постановлением Госстандарта СССР от 17 июля 1975 г. N 1829 ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР ГВОЗДИ ПРОВОЛОЧНЫЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ Wire nails. Specifications ГОСТ 283-75 ГРУППА В78 ОКП 12 7100 Взамен ГОСТ 283-63 Срок действия с 1 января 1977 года до 1 января 1995 года Разработан и внесен Министерством черной
металлургии СССР. Разработчики: К.И. Туленков,
канд. техн. наук; Б.М. Ригмант;
И.В. Барышева; В.Г. Вильде. Ссылочные нормативно-технические
документы ─────────────────────────────────┬──────────────────────────────── Обозначение НТД, на который │ Номер пункта дана ссылка │ ─────────────────────────────────┼──────────────────────────────── ГОСТ 515-77 │ 4.3 ГОСТ 3282-74 │ 1.1, 1.3 ГОСТ 8828-89 │ 4.3 ГОСТ 13513-86 │ 4.3 ГОСТ 13841-79 │ 4.3 ГОСТ 14192-96 │ 4.8 ГОСТ 15102-75 │ 4.7 ГОСТ 15150-69 │ 4.9 ГОСТ 15623-84 │ 4.3 ГОСТ 15846-79 │ 4.5 ГОСТ 18251-87 │ 4.8 ГОСТ 18617-83 │ 4.1, 4.3 ГОСТ 20435-75 │ 4.7 ГОСТ 21650-76 │ 4.5 ГОСТ 22225-76 │ 4.7 ГОСТ 24597-81 │ 4.4 ГОСТ 25347-82 │ 3.2 ГОСТ 25951-83 │ 4.3 ГОСТ 26381-84 │ 4.4 ГОСТ 26663-91 │ 4.4 ОСТ 1443-80 │ 4.4 Срок действия продлен до 01.01.95
(Постановление Госстандарта СССР от 21.06.89 N 1778). Переиздание (август 1991 г.) с
Изменениями N 1, 2, утвержденными в декабре 1986 г., июне 1989 г. (ИУС 4-87,
10-89). Настоящий стандарт распространяется на
проволочные гвозди круглого и фасонного сечения. 1. ТЕХНИЧЕСКИЕ
ТРЕБОВАНИЯ 1.1. Гвозди должны изготовляться в
соответствии с требованиями настоящего стандарта по технологическому
регламенту, утвержденному в установленном порядке. Гвозди изготовляют: круглого сечения - из низкоуглеродистой
стальной термически необработанной проволоки без покрытия по ГОСТ 3282-74 или
из проволоки по другой нормативно-технической документации; фасонного сечения - из низкоуглеродистой
стальной термически необработанной проволоки без покрытия по
нормативно-технической документации. (Измененная
редакция, Изм. N
1, 2.) 1.2. (Исключен, Изм.
N 1.) 1.3. Предельные отклонения диаметра
стержня гвоздей круглого сечения должны соответствовать требованиям ГОСТ
3282-74. Предельные отклонения условного диаметра
стержня и толщины гвоздей фасонного сечения должны соответствовать предельным
отклонениям условного диаметра и толщины проволоки фасонного сечения. 1.4. Предельные отклонения на длину
гвоздей должны быть равны +/- d. (п. 1.4 в ред. Изменения N 4, введенного в действие Приказом Ростехрегулирования от 10.11.2005 N 283-ст) (см. текст в предыдущей редакции) Таблица 1 мм ────────────────────────────────┬───────────────────────────────── Длина гвоздя │ Предельное отклонение ────────────────────────────────┼───────────────────────────────── До 18 включ. │ -1,5 Св. 18 до 50 " │ -3,0 " 50 " 80 " │ -4,0 " 80 " 120 " │ -6,0 " 120 " 180 " │ -7,0 " 180 │ -10,0 1.5. Отклонение от соосности
головки относительно стержня не должно быть более: 0,1 мм - для гвоздей диаметром стержня до
1,2 мм включ.; 0,2 мм - для гвоздей диаметром стержня
св. 1,2 до 1,8 мм включ.; 0,3 мм - для гвоздей диаметром стержня
св. 1,8 до 3,0 мм включ.; 0,5 мм - для гвоздей диаметром стержня
св. 3,0 до 4,0 мм включ.; 0,7 мм - для гвоздей диаметром стержня
св. 4,0 мм. 1.4, 1.5. (Измененная
редакция, Изм. N 1.) 1.6. Отклонения от круглости
головок не должно быть более: 0,4 мм - для гвоздей диаметром головки до
3,0 мм включ.; 0,5 мм - для гвоздей диаметром головки
св. 3,0 до 6,0 мм включ.; 0,9 мм - для гвоздей диаметром головки
св. 6,0 до 10,0 мм включ.; 1,1 мм - для гвоздей диаметром головки
св. 10,0 мм. Допускается увеличение отклонения от круглости головок гвоздей фасонного сечения в 1,5 раза и
толевых в 1,3 раза по сравнению с гвоздями круглого сечения. (Измененная
редакция, Изм. N
1, 2.) 1.7. Торцевая поверхность конической
головки строительных и кровельных гвоздей должна быть рифленой, гвоздей прочих
видов - гладкой. 1.8. Заостренная часть гвоздя может иметь
круглое или квадратное сечение. Угол заострения по граням не должен быть более
40°. (Измененная редакция,
Изм. N 1.) 1.9. На стержне гвоздя допускаются
продольные лыски с поперечными рисками от подающего
ножа, четырехстороннее смятие, незначительные насечки и следы от разъемных
матриц; под головкой гвоздя диаметрально расположенные наплывы металла. Односторонний равномерный прогиб стержня
гвоздя не должен быть более: 0,2 мм - для гвоздей длиной до 30 мм включ.; 0,3 мм - для гвоздей длиной св. 30 до 50
мм включ.; 0,5 мм - для гвоздей длиной св. 50 до 80
мм включ.; 0,7 мм - для гвоздей длиной св. 80 до 120
мм включ.; 1,0 мм - для гвоздей длиной св. 120 мм. На 2% всех типоразмеров гвоздей партии, кроме тарных, допускается неотпавшая
обсечка. Для формовочных гвоздей допускается
незначительное смятие с двух сторон на конце стержня и пятикратное увеличение
прогиба по сравнению с указанным для других
типоразмеров. По требованию потребителя формовочные гвозди изготовляют с
прогибом, величина которого устанавливается по согласованию с изготовителем. (Измененная
редакция, Изм. N
1, 2.) 2. ПРАВИЛА ПРИЕМКИ 2.1. Гвозди принимают партиями. Партия
должна состоять из гвоздей одного типоразмера и быть оформлена документом о
качестве, содержащим: товарный знак или наименование и товарный
знак предприятия-изготовителя; условное обозначение гвоздя; массу нетто, кг. Допускается документ о качестве
вкладывать в упаковочную единицу. (Измененная
редакция, Изм. N
1.) 2.2. Гвозди для контроля должны
отбираться методом случайной выборки из разных мест партии. Размер выборки должен составлять не более
0,5% от партии, но не менее 40 шт. 2.3. Партия считается годной, если в
выборке количество изделий с отступлениями от требований настоящего стандарта
не превышает 4% с учетом 2% неотпавшей обсечки. (Измененная
редакция, Изм. N
1, 2.) 2.4. При получении неудовлетворительных
результатов контроля производится повторный контроль на удвоенной выборке. Результаты контроля распространяются на
всю партию. (Измененная
редакция, Изм. N
1.) 3. МЕТОДЫ КОНТРОЛЯ 3.1. Осмотр гвоздей производится без
применения увеличительных приборов. Размеры и расположение поверхностей гвоздей
проверяются универсальным измерительным инструментом или калибрами. Высота головки, радиус под головкой и
угол заострения гвоздей не проверяются и должны обеспечиваться технологическим
инструментом. (Измененная
редакция, Изм. N

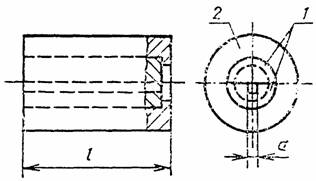

1.) 3.2. Контроль прогиба гвоздей
производится при помощи приспособления, показанного на
черт. 1.
1 - полуматрица; 2 -
обойма Черт. 1 Полуматрицы вставляются в обойму по скользящей посадке. Размер квадратного отверстия а должен быть равен номинальному диаметру стержня
гвоздя плюс допустимая величина прогиба согласно п. 1.9. Допуск на исполнение
отверстия а - Н9 по ГОСТ 25347-82. Длина матрицы l
должна быть не менее номинальной длины гвоздя. Гвозди должны входить в отверстие
приспособления до насечки без усилия и свободно проворачиваться в отверстии. Допускается производить контроль прогиба
гвоздей другими методами и средствами, аттестованными в установленном порядке. При разногласиях контроль проводят
способом, установленным настоящим стандартом. (Измененная
редакция, Изм. N
1, 2.) 3.3. Отклонение от соосности
головки относительно стержня должно соответствовать черт. 2 и вычисляться по
формуле
Черт. 2
3.4. Отклонение от круглости
головки гвоздя должно соответствовать черт. 3 и вычисляться по формуле
Черт. 3
3.3, 3.4. (Введены
дополнительно, Изм. N 1.) 4. МАРКИРОВКА,
УПАКОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ 4.1. Гвозди упаковывают в деревянные
ящики по ГОСТ 18617-83, ящичные металлические поддоны по ОСТ 1443-80, бочки,
специализированные и универсальные контейнеры, изготовленные по
нормативно-технической документации. В каждой упаковочной единице должны быть гвозди
одного типоразмера. 4.2. Масса брутто каждой упаковочной
единицы должна быть не более: 250 кг - при упаковывании в бочки; 1000 кг - при упаковывании в поддоны
ящичные металлические; 2150 кг - при упаковывании в ящики
деревянные и специализированные контейнеры. Отклонение от массы нетто гвоздей,
указанной на упаковочной единице, не должно быть более: +/- 1% - для массы гвоздей до 1000 кг включ.; +/- 0,5% - для массы гвоздей св. 1000 кг. 4.1, 4.2. (Измененная
редакция, Изм. N 1, 2.) 4.3. Гвозди, предназначенные для
розничной торговли, упаковывают в ящики массой брутто не более 10 кг россыпью
или с предварительным мелким фасованием их в
картонные, пластмассовые или металлические коробки. (в ред. Изменения N 3, принятого Протоколом
МНТКС от 21.11.1997 N 12) При согласии конкретного потребителя Минторга СССР и Центросоюза допускается до 01.01.92
упаковка гвоздей в ящики массой брутто не более 60 кг, при этом при подъеме и
перемещении тяжестей вручную применение женского труда не допускается. В коробки могут быть упакованы: 1) гвозди одного типоразмера с массой
гвоздей в коробке; от 200 до 1000 г включ.
с градацией 50, 100 г для гвоздей длиной 120 мм включ.; св. 500 до 2000 г включ.
с градацией 100 г для гвоздей длиной св. 70 до 250 мм; 2) набор гвоздей из нескольких
типоразмеров, при этом гвозди каждого типоразмера должны быть упакованы в
отдельную картонную, пластмассовую или металлическую коробку. Допускается
упаковывание гвоздей в секционные коробки. Масса брутто каждого набора должна
быть не более 2000 г. Для мелкого фасования
гвоздей в качестве потребительской тары применяются картонные, пластмассовые
или металлические коробки по нормативно-технической документации или
согласованным чертежам. Гвозди, предназначенные для розничной торговли,
упаковывают в транспортную тару: деревянные ящики по ГОСТ 18617-83, ГОСТ
15623-84, картонные ящики по ГОСТ 13513-86, ГОСТ 13841-95 или деревянные,
картонные, пластмассовые и металлические ящики по нормативно-технической
документации или согласованным чертежам. (в ред. Изменения N 4, введенного в действие Приказом Ростехрегулирования от 10.11.2005 N 283-ст) (см. текст в предыдущей редакции) Для скрепления картонных ящиков и коробок
применяется клеевая лента по ГОСТ 18251-87 или другие средства крепления по
нормативно-технической документации. При поставке гвоздей россыпью деревянные
ящики из дощечек должны выстилаться бумагой по ГОСТ 8828-89, ГОСТ 515-77 или по
другой нормативно-технической документации. Допускается не выстилать ящики
бумагой при условии обеспечения невысыпаемости
гвоздей при транспортировании. Групповое упаковывание гвоздей,
предварительно расфасованных в потребительскую тару, допускается производить с
применением термоусадочной пленки по ГОСТ 25951-83
или по другой нормативно-технической документации с последующим пакетированием
на плоских деревянных поддонах по нормативно-технической документации. Масса
брутто пакета не должна быть более 1000 кг. Отклонение от массы нетто гвоздей,
предварительно расфасованных в коробки, должны соответствовать приведенным в
табл. 2. Таблица 2 ─────────────────────────────┬──────────────────────────────────── Размер гвоздя, мм │ Отклонение от массы нетто гвоздей, │ %, при фасовании ─────────────────┬───────────┼───────────┬───────────┬──────────── Диаметр стержня │ Длина │ от 200 │ св.500 │ св. 1100 │ │ до 500 г │ до 1000 г │ до 2000 г ─────────────────┼───────────┼───────────┼───────────┼──────────── 0,8 - 3,5 │ 8 - 70 │ +/- 2,0 │ +/- 1,0 │ - ─────────────────┼───────────┼───────────┼───────────┼──────────── 1,6 - 3,0 │ 80 - 150 │ +/- 2,0 │ +/- 1,0 │ +/- 0,5 ─────────────────┼───────────┼───────────┼───────────┼──────────── 3,5 - 5,0 │ 90 - 150 │ - │ +/- 2,0 │ +/- 1,0 ─────────────────┼───────────┼───────────┼───────────┼──────────── 6,0 │ 150 - 200 │ - │ +/- 3,0 │ +/- 2,0 ─────────────────┼───────────┼───────────┼───────────┴──────────── 8,0 │ 250 │ - │ +/- 4,0 (таблица 2 в ред. Изменения N 3, принятого Протоколом МНТКС от
21.11.1997 N 12) Отклонение от массы нетто гвоздей,
расфасованных россыпью с массой брутто не более 10 кг, не должно быть более +/-
1,5%. 4.4. Гвозди и наборы из гвоздей,
упакованные в транспортную тару, в том числе термоусадочную
пленку, укладывают в поддоны ящичные металлические по ОСТ 1443-80 или формируют
в транспортные пакеты. При формировании пакетов на плоских поддонах требования
к ним должны соответствовать ГОСТ 26663-91. Основные параметры и размеры
пакетов по ГОСТ 24597-81, средства скрепления пакетов по ГОСТ 21650-76.
Допускается использование плоских поддонов одноразового применения по ГОСТ
26381-84 или по нормативно-технической документации. Штабелирование пакетов при транспортировании в металлических ящичных поддонах по ОСТ
1443-80, при транспортировании в пакетах с применением плоских поддонов - не
более чем в два яруса. 4.3, 4.4. (Измененная
редакция, Изм. N 2.) 4.5. Упаковка гвоздей при
транспортировании их в районы Крайнего Севера и приравненные к ним местности -
по ГОСТ 15846-2002. (в ред. Изменения N 4, введенного в действие Приказом Ростехрегулирования от 10.11.2005 N 283-ст) (см. текст в предыдущей редакции) 4.6. Каждая упаковочная единица с
гвоздями должна иметь маркировку. Маркировка должна проводиться бумажными
ярлыками или с помощью трафарета, или штампа. Маркировка должна быть четкой,
располагаться на наружной стороне упаковочной единицы, быть видна при складировании
и содержать: товарный знак или наименование и товарный
знак предприятия-изготовителя; условное обозначение гвоздя; массу нетто, кг. Маркировка гвоздей в мелкой расфасовке
дополняется: количеством коробок или наборов в ящике; номером упаковщика; розничной ценой коробки или набора. Каждая коробка должна иметь маркировку с
указанием: товарного знака или наименования и
товарного знака предприятия-изготовителя; условного обозначения гвоздя; массы нетто, кг; номера упаковщика; штампа технического контроля; розничной цены. Маркировка, наносимая на этикетку
внутренней коробки с гвоздями или саму коробку, входящую в набор, должна
содержать условное обозначение гвоздя и массу нетто, кг. 4.5, 4.6. (Измененная
редакция, Изм. N 1.) 4.7. Гвозди транспортируют транспортом
всех видов в соответствии с правилами перевозки грузов, действующими на
транспорте данного вида и техническими условиями погрузки и крепления грузов,
утвержденными МПС СССР. Транспортирование гвоздей по железной
дороге проводят в крытых вагонах повагонными или
мелкими отправками. Гвозди в металлических ящичных поддонах и
специализированных контейнерах могут транспортироваться на открытом подвижном
составе. Допускается транспортирование гвоздей в
универсальных контейнерах по ГОСТ 20435-75, ГОСТ 15102-75, ГОСТ 22225-76 и по
нормативно-технической документации. (Измененная
редакция, Изм. N
1, 2.) 4.8. Транспортная маркировка - по ГОСТ
14192-96. (в ред. Изменения N 4, введенного в действие Приказом Ростехрегулирования от 10.11.2005 N 283-ст) (см. текст в предыдущей редакции) 4.9. Хранение гвоздей - по условиям 5
ГОСТ 15150-69. 4.8, 4.9. (Измененная
редакция, Изм. N 1.) |
.
.
