Утвержден и введен в действие

Приказом Ростехрегулирования

от 29 декабря 2005 г. N 454-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ОБОРУДОВАНИЕ ИНФОРМАЦИОННЫХ ТЕХНОЛОГИЙ

ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

ЧАСТЬ 1

ОБЩИЕ ТРЕБОВАНИЯ

Information technology equipment. Safety requirements.

Part 1. General requirements

IEC 60950-1:2001

Information technology equipment - Safety -

Part 1: General requirements

(IDT)

ГОСТ Р МЭК 60950-1-2005

Группа Т58

ОКС 35.020;

ОКП 40 0000

Дата введения

1 июля 2008 года

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".

Сведения о стандарте

1. Подготовлен Автономной некоммерческой организацией Научно-техническим центром сертификации электрооборудования (НТЦСЭ) "ИСЭП" на основе собственного аутентичного перевода стандарта, указанного в пункте 4.

2. Внесен Техническим комитетом по стандартизации ТК 452 "Безопасность аудио-, видео-, электронной аппаратуры, оборудования информационных технологий и телекоммуникационного оборудования".

3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2005 г. N 454-ст.

4. Настоящий стандарт идентичен международному стандарту МЭК 60950-1:2001 "Оборудование информационных технологий. Требования безопасности. Часть 1. Общие требования" (IEC 60950-1:2001 "Information technology equipment - Safety - Part 1: General requirement").

Наименование настоящего стандарта и подраздела 1.2 изменено относительно наименования указанного международного стандарта и подраздела 1.2 международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (подраздел 3.5).

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном Приложении Z.

5. Введен впервые.

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.

Предисловие

Международная электротехническая комиссия (МЭК) является всемирной организацией по стандартизации, включающей в себя все национальные комитеты (национальные комитеты МЭК). Целью МЭК является развитие международного сотрудничества по всем вопросам стандартизации в области электрической и электронной аппаратуры. По указанному и другим видам деятельности МЭК публикует международные стандарты. Их подготовка возложена на технические комитеты. Любой национальный комитет МЭК, заинтересованный данным вопросом, может участвовать в этой подготовительной работе. Международные, правительственные и неправительственные организации, сотрудничающие с МЭК, также участвуют в подготовительной работе. МЭК тесно сотрудничает с Международной организацией по стандартизации (ИСО) при условиях, определенных в соответствующем соглашении между двумя организациями.

Официальные решения или соглашения МЭК по техническим вопросам выражают, насколько это возможно, международное согласованное мнение по относящимся к делу вопросам, так как каждый технический комитет имеет представителей от всех заинтересованных национальных комитетов.

Выпускаемые документы имеют форму рекомендаций для международного использования и публикуются в виде стандартов, технических отчетов или руководств и принимаются национальными комитетами именно в таком качестве.

В целях содействия международной унификации (единой системе) национальные комитеты МЭК обязуются при разработке национальных и региональных стандартов брать за основу международные стандарты МЭК, насколько это позволяют условия данной страны. Любое расхождение между стандартами МЭК и соответствующими национальными или региональными стандартами должно быть ясно обозначено в последних.

МЭК не предусматривает процедуры маркировки и не несет ответственности за любое оборудование, заявленное на соответствие одному из стандартов МЭК.

Необходимо обратить внимание на то, что некоторые элементы настоящего стандарта могут являться предметом патентного права. МЭК не несет ответственности за установление любого такого патентного права.

Настоящий стандарт подготовлен Техническим комитетом МЭК 74 "Безопасность и эффективность использования энергии оборудования информационных технологий".

Настоящее первое издание аннулирует и заменяет третье издание МЭК 60950, опубликованное в 1999 г. Настоящее издание является техническим пересмотром.

Текст стандарта основан на следующих документах:

Полную информацию о голосовании по утверждению настоящего стандарта можно найти в отчете о голосовании, указанном выше в таблице.

Настоящий стандарт включает в себя основные требования по безопасности, предъявляемые к оборудованию информационных технологий.

Дополнительные части содержат специальные требования безопасности к оборудованию информационных технологий, имеющие ограниченное применение или особые возможности.

В настоящем стандарте приняты следующие шрифтовые выделения:

- методы испытаний - курсив;

- текст маркировки предупредительных надписей - прописной полужирный шрифт.

Приложения Q, R, S, T, W, X и Z - справочные.

Введение

0. Основы безопасности

Следующие положения были использованы Техническим комитетом МЭК 74 при разработке настоящего стандарта.

Эти положения не распространяются на исполнение или функциональные характеристики оборудования.

0.1. Общие принципы безопасности

Для изготовления безопасного оборудования разработчикам необходимо понимание основных принципов требований к безопасности.

Эти положения не применяют взамен подобных требований настоящего стандарта. Они предназначены для понимания разработчиками принципов, на которых эти требования основаны. Если для изготовления оборудования требуется использовать технологии и материалы или методы конструирования, не рассмотренные в настоящем стандарте, то при разработке оборудования обеспечивают уровень безопасности не ниже заданного этими принципами безопасности.

Разработчики принимают во внимание не только нормальные условия эксплуатации оборудования, но и вероятные условия неисправности, косвенные неисправности, предполагаемое неправильное использование и внешние воздействующие факторы, такие как, например, температура, высота, загрязнение, влажность, перенапряжение, возникающее в сети электропитания, и перенапряжение, возникающее в телекоммуникационной сети или системе кабельного распределения.

При разработке оборудования выполняют следующее:

- где возможно, принимают меры, позволяющие устранить, уменьшить опасности или избежать их;

- в случаях, когда вышеуказанное не представляется возможным, так как противоречит нормальному функционированию оборудования, используют защитные средства, не включенные в оборудование, например персональное защитное оборудование (которое настоящий стандарт не рассматривает);

- в случаях, когда выполнение вышеуказанного не представляется возможным, или в дополнение к этому используют маркировку и соответствующие инструкции.

Есть две группы лиц, безопасность которых рассматривают, это пользователи (или операторы) и обслуживающий персонал.

Пользователь - термин, относящийся ко всем лицам, кроме обслуживающего персонала. Требования по защите допускают, что пользователи не подготовлены для предвидения опасности, но преднамеренно не создают опасную ситуацию. Следовательно, выполнение требований обеспечит защиту для уборщиков и случайных посетителей, а также назначенных пользователей. В общих случаях пользователи не должны иметь доступа к опасным частям, поэтому такие части должны быть только в областях, доступных для обслуживания, или в оборудовании, расположенном в местах ограниченного доступа.

Если пользователей допускают в места ограниченного доступа, то их должным образом инструктируют.

Предполагают, что обслуживающий персонал достаточно подготовлен в отношении предвидения возможных опасностей для себя и других лиц, находящихся в областях, доступных для обслуживания оборудования, или около оборудования, расположенного в местах ограниченного доступа. Тем не менее, обслуживающий персонал должен быть защищен от непредвиденных опасностей. Это может быть достигнуто, например, расположением на безопасном расстоянии частей, доступных для обслуживания, и частей, электрически и механически опасных, уменьшением вероятности случайного контакта с опасными частями с помощью экранирования, а также соответствующей маркировкой или инструкцией, предупреждающей персонал о возможных опасностях.

Маркировка, содержащая информацию о потенциальных опасностях, может быть нанесена на оборудование, или эти опасности должны быть очевидны из назначения оборудования, в зависимости от последствий повреждения, или должна быть доступной для обслуживающего персонала. В общем случае пользователи не должны подвергаться опасности вследствие неправильной эксплуатации, и информация, предназначенная для пользователей, должна помочь избежать этого, а также ситуаций, создающих опасности, как, например, неправильное подключение к источнику электропитания или замена предохранителя требуемого типа на предохранители типов, не предусмотренных изготовителем.

В перемещаемом оборудовании вероятность поражения электрическим током увеличивается из-за возможного дополнительного натяжения шнура электропитания и, как следствие, разрыва провода заземления. Для ручного оборудования риск еще более возрастает из-за ускоренного износа шнура электропитания и возможного возникновения дополнительных опасностей в случае падения оборудования. Для переносного оборудования устанавливают еще более жесткие требования, так как его используют и переносят в любом положении и, если небольшой металлический предмет проникнет через отверстие кожуха, он, перемещаясь внутри оборудования, может создавать опасность.

0.2. Виды опасностей

Применение стандарта, устанавливающего требования безопасности, предназначено для предотвращения травм и ущерба из-за факторов следующих видов:

- поражения электрическим током;

- энергетической опасности;

- огня;

- тепловой опасности;

- механической опасности;

- опасности излучения;

- химической опасности.

0.2.1. Поражение электрическим током

Поражение электрическим током возникает при прохождении электрического тока через тело человека. Результирующие физиологические эффекты зависят от значения силы тока (далее - ток), длительности его протекания и пути, по которому ток проходит через тело. Значение тока зависит от значения приложенного напряжения, полного сопротивления источника и полного сопротивления человеческого тела. Полное сопротивление человеческого тела зависит, в свою очередь, от места контакта, влажности в этой области, от значения приложенного напряжения и частоты тока. Токи порядка 0,5 мА могут вызывать определенную физиологическую реакцию у здоровых людей и представляют собой косвенную опасность из-за непроизвольной реакции организма. Токи более высоких значений могут оказывать более разрушительные воздействия, такие как ожог, мышечное сокращение или желудочковая фибрилляция.

Пиковое значение напряжения переменного тока в установившемся режиме до 42,4 В или значение напряжения постоянного тока до 60 В обычно не считают опасным в отсутствие влажности для области контакта, эквивалентной руке человека. Оголенные части, которых касаются или которыми оперируют, должны быть заземлены или надлежащим образом изолированы.

Существует оборудование, подключаемое к телефонным или другим внешним сетям связи. Некоторые телекоммуникационные сети работают с такими сигналами, как информационные или вызывные, наложенные на установившееся постоянное напряжение, в результате чего могут быть превышены значения напряжений в установившемся режиме, приведенные выше. Обычная практика для обслуживающего персонала телефонных компаний - касаться руками неизолированных проводящих цепей. Это не приводит к серьезным травмам, поскольку прохождение в данный момент вызывного сигнала маловероятно и области контакта с неизолированными проводниками ограничены. Тем не менее, область контакта с частями, доступными пользователю, и вероятность касания таких частей должны быть ограничены (например, формой и расположением частей).

Всегда необходимо обеспечить два уровня защиты для пользователей, чтобы предохранить их от поражения электрическим током. Следовательно, функционирование оборудования при нормальных условиях и после единичного повреждения, включая любые последующие повреждения, не должно создавать риск поражения электрическим током. Тем не менее, применение дополнительных профилактических мер, таких как защитное заземление или дополнительная изоляция, не рассматривают как альтернативу правильно разработанной основной изоляции.

    Причины опасностей          │    Примеры мер для уменьшения опасности

                                │

    Контакт с деталями,         │    Предотвратить доступ пользователя

находящимися в нормальных       │к частям, находящимся под опасным

условиях под опасным            │напряжением, установкой постоянных

напряжением.                    │или съемных кожухов, защитных блокировок

                                │и т.п. Разрядить доступные конденсаторы,

                                │находящиеся под опасным напряжением.

    Пробой изоляции между       │    Предусмотреть основную изоляцию

частями, находящимися           │и соединение с заземлением доступных

в нормальных условиях           │токопроводящих частей и цепей, что

под опасным напряжением,        │позволит снизить значение напряжения

и доступными токопроводящими    │до безопасного значения, так как цепи

частями.                        │токовой защиты в течение заданного времени

                                │отключают части, имеющие при неисправности

                                │малое полное сопротивление, или

                                │использовать между частями металлический

                                │экран, подключенный к защитному

                                │заземлению. Для предотвращения пробоя

                                │изоляции также используют двойную

                                │или усиленную изоляцию между частями,

                                │находящимися при нормальной работе

                                │под опасным напряжением, и доступными

                                │токопроводящими частями.

    Контакт с проводниками,     │    Ограничить доступ к таким цепям,

подключенными к                 │в частности площадь контакта с ними,

телекоммуникационным сетям,     │и отделить эти цепи от незаземленных

напряжение в которых превышает  │частей, к которым доступ не ограничен.

42,4 В пикового значения        │

переменного тока или 60 В       │

постоянного тока.               │

    Пробой изоляции, доступной  │    Обеспечить требуемую механическую

для пользователя.               │и электрическую прочность изоляции,

                                │которая доступна пользователю, чтобы

                                │уменьшить возможность контакта с опасными

                                │напряжениями.

    Большой ток от прикосновения│    Ограничить значение тока от

(ток утечки), идущий от частей, │прикосновения до нормированного значения

находящихся под опасным         │или обеспечить высокоэффективное защитное

напряжением, к доступным частям,│заземление.

или недостаточное защитное      │

заземление. Ток от прикосновения│

может включать в себя ток       │

от компонентов фильтра,         │

обеспечивающего электромагнитную│

совместимость (далее -          │

ЭМС-фильтр), находящихся между  │

доступными и первичными цепями. │

0.2.2. Энергетическая опасность

Опасность может быть создана коротким замыканием между смежными полюсами сильноточных источников или высокоемкостных цепей и стать причиной:

- ожога;

- дугового разряда;

- выброса расплавленного металла.

Цепи, находящиеся под безопасным для прикосновения напряжением, могут представлять собой энергетическую опасность.

Примеры мер для снижения энергетической опасности:

- разделение;

- экранирование;

- применение защитной блокировки.

0.2.3. Огнеопасность

Возникновение огня может произойти как в нормальных условиях, так и в условиях перегрузки как следствие нарушения работоспособности компонентов, пробоя изоляции, высокого сопротивления или нарушения соединений. Пламя, возникшее внутри оборудования, не должно распространяться за пределы источника воспламенения и вызывать повреждений вне оборудования.

Примеры мер для снижения риска возникновения огня:

- обеспечение защиты от перегрузки по току;

- использование материалов соответствующего класса воспламеняемости там, где это необходимо;

- правильный выбор элементов, компонентов и расходных материалов для предотвращения повышения температуры до такой степени, что это может вызвать воспламенение;

- ограничение количества используемых горючих материалов;

- экранирование или отделение используемых горючих материалов;

- применение для ограничения распространения пламени внутри оборудования защитных кожухов или экранов;

- использование для корпусов оборудования соответствующих материалов, чтобы уменьшить вероятность распространения огня за пределы оборудования.

0.2.4. Опасности от выделения тепла

Повреждения вследствие воздействия высоких температур в нормальных условиях могут произойти по причине:

- ожога из-за контакта с доступными частями;

- ухудшения изоляции и снижения безопасности критических компонентов;

- воспламенения огнеопасных жидкостей.

Примеры мер для уменьшения таких опасностей:

- снижение высокой температуры доступных частей;

- снижение температуры огнеопасных жидкостей (она должна быть ниже точки воспламенения);

- применение маркировки, предупреждающей пользователей, в местах, где доступ к частям с высокой температурой неизбежен.

0.2.5. Механические опасности

Эти опасности создаются:

- острыми краями и углами;

- подвижными частями, способными вызвать повреждение;

- неустойчивостью оборудования;

- разлетающимися частицами взрывающихся электронно-лучевых трубок и ламп высокого давления.

Примеры мер для уменьшения таких опасностей:

- закругление острых краев и углов;

- ограждение;

- установка защитных блокировок;

- закрепление неустойчивого оборудования;

- выбор взрывобезопасных электронно-лучевых трубок и ламп высокого давления;

- применение маркировки, если иное невозможно, чтобы предупредить пользователей.

0.2.6. Опасность излучения

Опасность для пользователей и обслуживающего персонала представляют собой различные виды излучений, возникающих в оборудовании. Примерами их являются звуковые, радиочастотные, инфракрасные, ультрафиолетовые, ионизирующие, высокоинтенсивные видимые и когерентные световые (лазерные) излучения.

Примеры мер для уменьшения таких опасностей:

- ограничение энергетического уровня возможных источников излучения;

- экранирование источников излучения;

- применение защитных блокировок;

- применение маркировок для предупреждения пользователей в местах, где излучение неизбежно.

0.2.7. Химические опасности

Опасности данного вида представляют собой контакт с некоторыми химическими веществами или вдыхание их паров и дыма.

Примеры мер для уменьшения таких опасностей:

- неиспользование конструктивных и расходных материалов, способных привести к опасности при контакте или вдыхании в условиях предполагаемой и нормальной эксплуатации;

- исключение условий, способных вызвать утечку или парообразование;

- применение маркировок для предупреждения пользователей об опасности.

0.3. Материалы и компоненты

Материалы и компоненты, используемые при конструировании оборудования, следует выбирать и размещать так, чтобы обеспечить надежную работу и исключить создание опасностей в течение планируемого срока службы, а в конце его - серьезный риск возникновения огня. Выбираемые компоненты должны быть использованы в режимах, рекомендованных изготовителями, в нормальных условиях эксплуатации, и не должны создавать опасностей в случае неисправностей.

1. Общие положения

1.1. Область применения

1.1.1. Оборудование, на которое распространяется стандарт

Настоящий стандарт распространяется на оборудование информационных технологий, включая электрическое офисное и связанное с ним оборудование, номинальным напряжением электропитания, не превышающим 600 В.

Стандарт распространяется на следующее оборудование информационных технологий:

- оборудование, спроектированное как оконечное телекоммуникационное оборудование, и оборудование инфраструктуры телекоммуникационной сети независимо от источника электропитания;

- оборудование, спроектированное и предназначенное для непосредственного подключения к системе кабельного распределения или для использования как оборудование инфраструктуры в системе кабельного распределения независимо от источника электропитания;

- оборудование, использующее сеть электропитания как среду для обмена данными (см. примечание 4 в разделе 6 и примечание 3 в разделе 7).

Стандарт устанавливает требования, обеспечивающие меры, направленные на уменьшение риска возникновения огня, поражения электрическим током или иной опасности для оператора и неспециалиста, которые могут иметь доступ к оборудованию, а также, если это особо указано, обслуживающего персонала.

Целью настоящего стандарта является уменьшение вышеуказанных опасностей в отношении установленного оборудования независимо от того, состоит ли оно из системы взаимосвязанных модулей или независимых устройств, при условии, что их подключение, эксплуатацию и обслуживание осуществляют в соответствии с указаниями изготовителя.

Примеры оборудования, которое входит в область распространения настоящего стандарта, приведены в следующей таблице:

Примечание. К мультимедийному оборудованию могут также быть применены требования безопасности МЭК 60065. См. также МЭК Руководство 112 [1].

Этот перечень не является исчерпывающим, и оборудование, не указанное в перечне, также может быть отнесено к области распространения настоящего стандарта.

Оборудование, удовлетворяющее требованиям настоящего стандарта, может быть использовано в системах управления технологическим процессом, автоматического контроля и других подобных системах, в которых необходима обработка информации. Стандарт не содержит требований к эксплуатационным и функциональным характеристикам оборудования.

1.1.2. Дополнительные требования

Дополнительные требования, установленные настоящим стандартом, могут быть необходимы для оборудования:

- предназначенного для работы при особых условиях окружающей среды, таких как высокая температура, повышенная влажность, вибрации, сильная запыленность, горючие газы, коррозийно- и взрывоопасная атмосферы;

- электрического медицинского, применяемого в условиях физического контакта с пациентом;

- предназначенного для использования на транспортных средствах (водном и в авиатранспорте), в странах с тропическим климатом или на высотах более 2000 м;

- в котором осуществляется подача воды (требования и соответствующие испытания см. в Приложении T).

1.1.3. Исключения

Настоящий стандарт не распространяется на:

- вспомогательное оборудование (кондиционеры воздуха, системы обнаружения огня или пожаротушения);

- системы электропитания [мотор-генераторы, системы аварийного электропитания (батарейные) и трансформаторы], которые не являются неотъемлемой частью оборудования;

- электропроводку зданий;

- устройства, не требующие источника электропитания.

1.2. Термины и определения

Под терминами "напряжение" и "ток" подразумевают их среднеквадратичное значение, если не обусловливают другое значение.

    Блокировка защитная                                          1.2.7.6

    Деталь декоративная                                          1.2.6.5

    Диапазон номинального напряжения                             1.2.1.2

    Диапазон номинальной частоты                                 1.2.1.5

    Заземление функциональное                                    1.2.13.9

    Зазор                                                        1.2.10.1

    Изоляция двойная                                             1.2.9.4

    Изоляция дополнительная                                      1.2.9.3

    Изоляция основная                                            1.2.9.2

    Изоляция усиленная                                           1.2.9.5

    Изоляция функциональная                                      1.2.9.1

    Инструмент                                                   1.2.7.4

    Испытание периодическое                                      1.2.13.3

    Испытание типовое                                            1.2.13.1

    Кабель соединительный                                        1.2.11.6

    Классификация воспламеняемости материалов                    1.2.12.1

    Контроль выборочный                                          1.2.13.2

    Кожух                                                        1.2.6.1

    Кожух механический                                           1.2.6.3

    Кожух противопожарный                                        1.2.6.2

    Кожух электрический                                          1.2.6.4

    Корпус                                                       1.2.7.5

    Материал класса воспламеняемости 5VA                         1.2.12.5

    Материал класса воспламеняемости 5VB                         1.2.12.6

    Материал класса воспламеняемости HB40                        1.2.12.10

    Материал класса воспламеняемости HB75                        1.2.12.11

    Материал класса воспламеняемости HBF вспененный              1.2.12.9

    Материал класса воспламеняемости HF-1 вспененный             1.2.12.7

    Материал класса воспламеняемости HF-2 вспененный             1.2.12.8

    Материал класса воспламеняемости V-0                         1.2.12.2

    Материал класса воспламеняемости V-1                         1.2.12.3

    Материал класса воспламеняемости V-2                         1.2.12.4

    Материал класса воспламеняемости VTM-0                       1.2.12.12

    Материал класса воспламеняемости VTM-1                       1.2.12.13

    Материал класса воспламеняемости VTM-2                       1.2.12.14

    Нагрузка нормальная                                          1.2.2.1

    Напряжение в телекоммуникационной сети при переходных        1.2.9.10

процессах

    Напряжение номинальное                                       1.2.1.1

    Напряжение опасное                                           1.2.8.5

    Напряжение постоянного тока                                  1.2.13.4

    Напряжение при переходных процессах в сети                   1.2.9.9

    Напряжение прочности требуемое                               1.2.9.8

    Напряжение рабочее                                           1.2.9.6

    Напряжение рабочее пиковое                                   1.2.9.7

    Область, доступная для обслуживания                          1.2.7.2

    Область, доступная оператору                                 1.2.7.1

    Оборудование в виде сетевой вилки                            1.2.3.6

    Оборудование встраиваемое                                    1.2.3.5

    Оборудование класса I                                        1.2.4.1

    Оборудование класса II                                       1.2.4.2

    Оборудование класса III                                      1.2.4.3

    Оборудование перемещаемое                                    1.2.3.1

    Оборудование переносное                                      1.2.3.3

    Оборудование, подключаемое соединителем типа A               1.2.5.1

    Оборудование, подключаемое соединителем типа B               1.2.5.2

    Оборудование, подключенное постоянно                         1.2.5.3

    Оборудование ручное                                          1.2.3.2

    Оборудование стационарное                                    1.2.3.4

    Ограничитель температуры                                     1.2.11.2

    Оператор                                                     1.2.13.7

    Персонал обслуживающий                                       1.2.13.5

    Поверхность ограничивающая                                   1.2.10.3

    Пользователь                                                 1.2.13.6

    Помещение с ограниченным доступом                            1.2.7.3

    Предел взрывобезопасности                                    1.2.12.15

    Провод защитного заземления                                  1.2.13.10

    Провод защитного соединения                                  1.2.13.11

    Продолжительность работы номинальная                         1.2.2.2

    Путь утечки                                                  1.2.10.2

    Работа кратковременная                                       1.2.2.4

    Работа прерывистая                                           1.2.2.5

    Работа продолжительная                                       1.2.2.3

    Сеть телекоммуникационная                                    1.2.13.8

    Сеть электропитания переменного тока                         1.2.8.1

    Сеть электропитания постоянного тока                         1.2.8.2

    Система кабельного распределения                             1.2.13.14

    Термовыключатель                                             1.2.11.3

    Термовыключатель с автоматическим возвратом                  1.2.11.4

    Термовыключатель с ручным возвратом                          1.2.11.5

    Термореле                                                    1.2.11.1

    Ток защитного провода                                        1.2.13.13

    Ток номинальный                                              1.2.1.3

    Ток от прикосновения                                         1.2.13.12

    Уровень энергетический опасный                               1.2.8.9

    Цепь безопасного сверхнизкого напряжения                     1.2.8.7

    Цепь БСНН                                                    1.2.8.7

    Цепь вторичная                                               1.2.8.4

    Цепь напряжения телекоммуникационной сети                    1.2.8.10

    Цепь НТС                                                     1.2.8.10

    Цепь НТС-1                                                   1.2.8.11

    Цепь НТС-2                                                   1.2.8.12

    Цепь НТС-3                                                   1.2.8.13

    Цепь первичная                                               1.2.8.3

    Цепь сверхнизкого напряжения                                 1.2.8.6

    Цепь СНН                                                     1.2.8.6

    Цепь с ограничением тока                                     1.2.8.8

    Частота номинальная                                          1.2.1.4

    Шнур электропитания несъемный                                1.2.5.5

    Шнур электропитания съемный                                  1.2.5.4

1.2.1. Электрические характеристики оборудования

1.2.1.1. Номинальное напряжение (rated voltage): указанное изготовителем напряжение источника сетевого электропитания (для трехфазного источника электропитания принимают линейное напряжение).

1.2.1.2. Диапазон номинального напряжения (rated voltage range): указанный изготовителем диапазон напряжения источника сетевого электропитания, выражаемый нижним и верхним значениями номинального напряжения.

1.2.1.3. Номинальный ток (rated current): указанный изготовителем ток, потребляемый оборудованием.

1.2.1.4. Номинальная частота (rated frequency): указанная изготовителем частота электропитания.

1.2.1.5. Диапазон номинальной частоты (rated frequency range): указанный изготовителем диапазон частоты напряжения электропитания, выражаемый нижней и верхней номинальными частотами.

1.2.2. Условия работы

1.2.2.1. Нормальная нагрузка (normal load): режим, максимально соответствующий наиболее жестким требованиям при работе в нормальных условиях, установленный в инструкции по эксплуатации. Однако если реальные условия эксплуатации более жесткие, чем при максимальной нагрузке, установленной изготовителем, то применяют максимально возможную нагрузку.

Примечание. Примеры условий нормальной нагрузки для электрических офисных машин приведены в Приложении L.

1.2.2.2. Номинальная продолжительность работы (rated operating time): указанное изготовителем время работы оборудования.

1.2.2.3. Продолжительная работа (continuous operation): работа оборудования при нормальной нагрузке в течение неограниченного времени.

1.2.2.4. Кратковременная работа (short-time operation): работа при нормальной нагрузке в течение точно определенного промежутка времени, начиная с холодного состояния. При этом интервалы после каждого периода работы должны быть достаточными, чтобы оборудование охладилось до температуры помещения.

1.2.2.5. Прерывистая работа (intermittent operation): работа последовательными одинаковыми точно определенными идентичными циклами, каждый из которых состоит из периода работы при нормальной нагрузке, чередующегося с периодом работы на холостом ходу или отключением.

1.2.3. Подвижность оборудования

1.2.3.1. Перемещаемое оборудование (movable equipment): оборудование, имеющее одно из следующих свойств:

- массой не более 18 кг и незакрепленное;

- колеса, ролики или другие средства перемещения оператором в соответствии с инструкцией по эксплуатации.

1.2.3.2. Ручное оборудование (hand-held equipment): перемещаемое оборудование или часть оборудования, удерживаемая в руках при нормальной эксплуатации.

1.2.3.3. Переносное оборудование (transportable equipment): перемещаемое оборудование, предположительно носимое пользователем.

Примечание. Например, портативный персональный компьютер, миниатюрные компьютеры и их принадлежности (принтеры и CD-ROM накопители).

1.2.3.4. Стационарное оборудование (stationary equipment): оборудование, не являющееся перемещаемым.

1.2.3.5. Встраиваемое оборудование (equipment for building-in): оборудование, предназначенное для установки в подготовленное углубление, например в стене или другом подобном месте.

Примечание. В общем случае встраиваемое оборудование не имеет кожухов со всех сторон, так как некоторые стороны защищены после установки.

1.2.3.6. Оборудование в виде сетевой вилки (direct plug-in equipment): оборудование, предназначенное для использования без шнура электропитания. Сетевая вилка является составной частью кожуха оборудования и используется для удержания оборудования в сетевой розетке.

1.2.4. Классы оборудования по защите от поражения электрическим током

Примечание. Существует оборудование информационных технологий, которое может обладать совокупными характеристиками указанных ниже классов оборудования.

1.2.4.1. Оборудование класса I (class I equipment): оборудование, в котором защита от поражения электрическим током обеспечена:

- основной изоляцией, а также

- наличием средств подключения к контуру защитного заземления помещения тех токопроводящих частей, на которых может появиться опасное напряжение в случае пробоя основной изоляции.

Примечание. Оборудование класса I может иметь части с двойной или усиленной изоляцией.

1.2.4.2. Оборудование класса II (class II equipment): оборудование, в котором защита от поражения электрическим током обеспечена не только основной изоляцией, но и такими дополнительными мерами безопасности, как двойная или усиленная изоляция, при этом не применены ни защитное заземление, ни средства защиты, созданные при установке оборудования.

1.2.4.3. Оборудование класса III (class III equipment): оборудование, в котором защита от поражения электрическим током обеспечивается электропитанием от цепей БСНН и в котором не возникает опасное напряжение.

Примечание. Для оборудования класса III отсутствуют требования по защите от поражения электрическим током, все другие требования настоящего стандарта применяют.

1.2.5. Подключение к источнику электропитания

1.2.5.1. Оборудование, подключаемое соединителем типа A (pluggable equipment type A): оборудование, предназначенное для подключения к электропроводке здания через вилку и розетку непромышленного применения или приборный соединитель непромышленного применения, или для подключения обоими указанными способами.

1.2.5.2. Оборудование, подключаемое соединителем типа B (pluggable equipment type B): оборудование, предназначенное для подключения к электропроводке здания через вилку и розетку промышленного применения или приборный соединитель непромышленного применения, или для подключения обоими указанными способами в соответствии с требованиями МЭК 60309 или национального стандарта аналогичного применения.

1.2.5.3. Постоянно подключенное оборудование (permanently connected equipment): оборудование, подключенное к электропроводке здания с помощью винтовых клемм или другим надежным способом.

1.2.5.4. Съемный шнур электропитания (detachable power supply cord): гибкий шнур, предназначенный для подключения к оборудованию через соответствующий приборный соединитель.

1.2.5.5. Несъемный шнур электропитания (non-detachable power supply cord): гибкий шнур, прикрепленный к оборудованию или представляющий с ним единое целое.

Таким шнуром может быть:

- гибкий шнур, легкозаменяемый без специальной подготовки шнура или без применения специального инструмента;

- гибкий шнур, специально подготовленный или требующий применения специальных инструментов для его замены, или такой шнур, который не может быть заменен без повреждения оборудования.

Термин "специально подготовленный" включает в себя такие понятия, как обеспечение защиты шнура электропитания по всей длине, применение кабельных наконечников, подготовка монтажных проушин и т.д., но не предполагает формовки провода перед его введением в клемму или скручивания многожильных проводов для придания им большей жесткости.

1.2.6. Кожухи

1.2.6.1. Кожух (enclosure): часть оборудования, выполняющая одну или несколько функций, описанных в 1.2.6.2 - 1.2.6.4.

Примечание. Кожух одного типа может быть расположен в кожухе другого типа (например, электрический кожух - в противопожарном кожухе и наоборот). Также один кожух может обеспечить функции более чем одного типа (например, как электрического кожуха, так и противопожарного кожуха).

1.2.6.2. Противопожарный кожух (fire enclosure): часть оборудования, препятствующая распространению огня или пламени, возникшего внутри оборудования.

1.2.6.3. Механический кожух (mechanical enclosure): часть оборудования, предназначенная для защиты от механических и других физических опасностей.

1.2.6.4. Электрический кожух (electrical enclosure): часть оборудования, предназначенная для предотвращения доступа к частям, находящимся под опасным напряжением или содержащим опасный уровень энергии, а также к цепям НТС.

1.2.6.5. Декоративная деталь (decorative part): часть оборудования, вынесенная за пределы кожуха и не выполняющая защитных функций.

1.2.7. Доступность

1.2.7.1. Область, доступная оператору (operator access area): область, в которую при нормальных условиях возможен доступ:

- без применения инструмента или

- с помощью средств, специально предназначенных для оператора, или

- оператора по инструкции по эксплуатации независимо от необходимости применения инструмента.

Термины "доступ" и "доступный" относятся к вышеупомянутому понятию область, доступная оператору, если иное не уточнено специально.

1.2.7.2. Область, доступная для обслуживания (service access area): область, отличающаяся от области, доступной оператору, тем, что для обслуживающего персонала разрешен доступ даже при включенном оборудовании.

1.2.7.3. Помещение с ограниченным доступом (restricted access location): помещение для оборудования, где применяют оба приведенных ниже требования:

- доступ разрешен только обслуживающему персоналу или пользователям, проинструктированным о причинах ограничения, относящихся к помещению, и предостережениях, которые должны быть выполнены;

- доступ возможен только с использованием инструмента, блокировки и ключа или других средств безопасности, проверяемых лицом, ответственным за помещение.

Примечание. Требования к оборудованию, предназначенному для установки в помещениях с ограниченным доступом, те же, что и для области, доступной оператору, за исключением приведенных в 1.7.17, 2.1.3 и 4.5.1.

1.2.7.4. Инструмент (tool): отвертка или любой другой предмет, который может быть использован для воздействия на винт, защелку или другое фиксирующее устройство.

1.2.7.5. Корпус (body): совокупность всех доступных токопроводящих частей, рукояток, зажимов, головок и т.п., а также все доступные поверхности из изоляционных материалов, к которым может быть приложена металлическая фольга.

1.2.7.6. Защитная блокировка (safety interlock): средства предупреждения доступа к опасным частям для устранения опасности или автоматического устранения опасных условий во время доступа.

1.2.8. Цепи и их характеристики

1.2.8.1. Сеть электропитания переменного тока (AC mains supply): внешняя система электропитания переменного тока, питающая оборудование. Эти источники электропитания включают в себя частные или общественные системы энергоснабжения и, если не указано особо в настоящем стандарте (например, в 1.4.5), эквивалентные источники, например мотор-генераторы и источники бесперебойного электропитания.

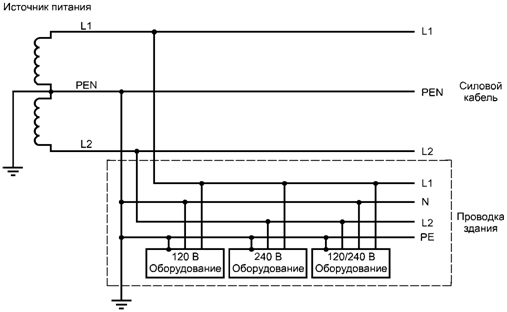

Примечания. 1. См. Приложение V - типичные примеры систем электропитания переменного тока.

2. Термин "сеть" или "сеть электропитания" используется для обозначения как сети электропитания переменного тока, так и сети электропитания постоянного тока.

1.2.8.2. Сеть электропитания постоянного тока (DC mains supply): внешняя система электропитания постоянного тока (с батареями или без них), питающая оборудование, за исключением:

- источника электропитания постоянного тока, обеспечивающего электропитание удаленного оборудования за пределами проводки телекоммуникационной сети;

- источника электропитания с ограничением мощности (см. 2.5) с напряжением разомкнутой цепи 42,4 В постоянного тока или менее;

- источника электропитания постоянного тока с напряжением разомкнутой цепи свыше 42,4 В постоянного тока и до 60 В постоянного тока включительно и выходной мощностью менее 240 В x А.

Цепь, соединенную с сетью электропитания постоянного тока, настоящий стандарт рассматривает как вторичную цепь (см. 2.10.3.3).

Примечания. 1. Расположение соединений и организация заземления внутри телекоммуникационных систем описаны в МСЭ-Т (Сектор по телекоммуникациям Международного союза электросвязи), Рекомендация К.27 [2].

2. Термин "сеть" или "сеть электропитания" используется для обозначения как сети электропитания переменного тока, так и сети электропитания постоянного тока.

1.2.8.3. Первичная цепь (primary circuit): цепь, непосредственно подключенная к сети электропитания переменного тока. Она включает в себя, например, средства для соединения с сетью электропитания переменного тока, первичные обмотки трансформаторов, электродвигателей и других нагрузочных устройств.

Примечание. Проводящие части соединительных кабелей могут быть частью первичной цепи, как установлено в 1.2.11.6.

1.2.8.4. Вторичная цепь (secondary circuit): цепь, не имеющая прямого подключения к первичной цепи и получающая электроэнергию через трансформатор, преобразователь или другое эквивалентное устройство, или от батареи.

Примечание. Проводящие части соединительных кабелей могут быть частью вторичной цепи, как установлено в 1.2.11.6.

1.2.8.5. Опасное напряжение (hazardous voltage): напряжение, значение которого превышает 42,4 В пикового значения напряжения переменного тока или 60 В напряжения постоянного тока в цепи, не отвечающей требованиям, предъявляемым или к цепям с ограничением тока, или к цепям НТС.

1.2.8.6. Цепь сверхнизкого напряжения; цепь СНН (ELV circuit): вторичная цепь, имеющая такое напряжение между любыми двумя проводами или между любым проводом и заземлением (см. 1.4.9), значение которого при нормальных условиях эксплуатации не превышает 42,4 В пикового значения переменного тока или 60 В постоянного тока, и отделенная от опасного напряжения, по меньшей мере, основной изоляцией, но не отвечающая всем требованиям ни для цепей БСНН, ни для цепей с ограничением тока.

1.2.8.7. Цепь безопасного сверхнизкого напряжения; цепь БСНН (SELV circuit): вторичная цепь, сконструированная и защищенная таким образом, что в нормальных условиях эксплуатации и в случае единичной неисправности значение напряжения не превышает безопасного значения.

Примечания. 1. Предельные значения напряжения в нормальных условиях эксплуатации и в случае единичной неисправности (см. 1.4.14) приведены в 2.2. См. также таблицу 1A.

2. Настоящее определение цепей БСНН отличается от определения термина "БСНН-система", приведенного в МЭК 61140 [3].

1.2.8.8. Цепь с ограничением тока (limited current circuit): цепь, сконструированная и защищенная так, что значение тока, протекающего в ней как в нормальных условиях эксплуатации, так и при единичной неисправности, не достигает опасного значения.

Примечание. Предельные значения тока при нормальных условиях эксплуатации и в случае единичной неисправности (см. 1.4.14) приведены в 2.4.

1.2.8.9. Опасный энергетический уровень (hazardous energy level): уровень накопленной энергии не менее 20 Дж, сохраняющийся не менее 60 с при полной мощности не менее 240 В x А и разности потенциалов не менее 2 В.

1.2.8.10. Цепь напряжения телекоммуникационной сети; цепь НТС (TNV circuit): цепь в оборудовании, для которой доступная зона контакта ограничена и которая спроектирована и защищена так, что при нормальных условиях эксплуатации и при единичной неисправности (см. 1.4.14) значение напряжения не превышает предельно допустимого значения.

Цепь НТС настоящий стандарт рассматривает как вторичную цепь.

Примечания. 1. Предельные значения напряжений при нормальных условиях эксплуатации и при единичной неисправности (см. 1.4.14) приведены в 2.3.1. Требования к доступности для цепей НТС указаны в 2.1.1.1.

2. Проводящие части соединительных кабелей могут быть частью цепи НТС, как установлено в 1.2.11.6.

Цепи НТС классифицируют как цепи НТС-1, НТС-2 и НТС-3 в соответствии с 1.2.8.11 - 1.2.8.13.

Примечание 3. Соотношения между напряжениями цепей БСНН и цепей НТС показаны в таблице 1A.

Таблица 1A

Пределы напряжений для цепей БСНН и НТС

1.2.8.11. Цепь НТС-1 (TNV-1 circuit): цепь НТС, у которой:

- напряжения при работе в нормальных условиях эксплуатации не превышают пределов для цепей БСНН, также работающих при нормальных условиях эксплуатации, и

- возможны перенапряжения из телекоммуникационных сетей и систем кабельного распределения.

1.2.8.12. Цепь НТС-2 (TNV-2 circuit): цепь НТС, у которой:

- напряжение при работе в нормальных условиях эксплуатации превышает пределы для цепей БСНН, также работающих при нормальных условиях эксплуатации, и

- невозможны перенапряжения из телекоммуникационных сетей.

1.2.8.13. Цепь НТС-3 (TNV-3 circuit): цепь НТС, у которой:

- напряжение при работе в нормальных условиях эксплуатации превышает пределы для цепей БСНН, также работающих при нормальных условиях эксплуатации, и

- возможны перенапряжения из телекоммуникационных сетей и систем кабельного распределения.

1.2.9. Изоляция

1.2.9.1. Функциональная изоляция (functional insulation): изоляция, необходимая только для исправной работы оборудования.

Примечание. Функциональная изоляция не защищает от поражения электрическим током, однако уменьшает вероятность возникновения воспламенения или огня.

1.2.9.2. Основная изоляция (basic insulation): изоляция, обеспечивающая основную защиту от поражения электрическим током.

1.2.9.3. Дополнительная изоляция (supplementary insulation): независимая изоляция, применяемая дополнительно к основной изоляции, уменьшающая опасность поражения электрическим током в случае повреждения основной изоляции.

1.2.9.4. Двойная изоляция (double insulation): изоляция, состоящая из основной и дополнительной изоляций.

1.2.9.5. Усиленная изоляция (reinforced insulation): единая система изоляции, обеспечивающая степень защиты от поражения электрическим током, эквивалентную степени, обеспечиваемой двойной изоляцией, в условиях, установленных настоящим стандартом.

Примечание. Термин "система изоляции" указывает, что изоляция не обязательно должна быть однородной. Она может содержать несколько слоев, которые не обязательно оценивают как основную или дополнительную изоляцию.

1.2.9.6. Рабочее напряжение (working voltage): наибольшее напряжение, которому подвергается или может быть подвергнута рассматриваемая изоляция или компонент при работе оборудования в нормальных условиях эксплуатации.

1.2.9.7. Пиковое рабочее напряжение (peak working voltage): наибольшее значение рабочего напряжения (пиковое значение или значение постоянного тока), включая повторяющиеся пиковые импульсы, генерируемые в оборудовании, но исключая внешние переходные процессы.

1.2.9.8. Требуемое напряжение прочности (required withstand voltage): наибольшее напряжение, при котором рассматриваемая изоляция выдерживает без пробоя воздействие напряжения.

1.2.9.9. Напряжение при переходных процессах в сети (mains transient voltage): наибольшее пиковое напряжение, которое может возникнуть на вводе электропитания оборудования в результате переходных процессов в сети электропитания переменного тока.

1.2.9.10. Напряжение при переходных процессах в телекоммуникационной сети (telecommunication network transient voltage): наибольшее пиковое напряжение, которое может возникнуть в точке соединения телекоммуникационной сети с оборудованием, в результате воздействия внешних переходных процессов на сеть.

Примечание. Влияние переходных процессов из систем кабельного распределения не учитывают.

1.2.10. Зазоры и пути утечки

1.2.10.1. Зазор (clearance): кратчайшее расстояние между двумя токопроводящими частями или между токопроводящей частью и ограничивающей поверхностью оборудования, измеренное по воздуху.

1.2.10.2. Путь утечки (creepage distance): кратчайший путь между двумя токопроводящими частями или между токопроводящей частью и ограничивающей поверхностью оборудования, измеренный по поверхности изоляции.

1.2.10.3. Ограничивающая поверхность (bounding surface): внешняя поверхность электрического кожуха, условно рассматриваемая как покрытая металлической фольгой, плотно прижатой ко всем доступным поверхностям изоляционного материала.

1.2.11. Компоненты

1.2.11.1. Термореле (thermostat): термочувствительное устройство управления циклического действия, предназначенное для поддержания значения температуры в пределах двух конкретных значений при нормальных условиях эксплуатации и могущее включать в себя средства регулировки оператором.

1.2.11.2. Ограничитель температуры (temperature limiter): термочувствительное устройство управления, предназначенное для поддержания значения температуры ниже или выше некоторого значения при нормальных условиях эксплуатации и могущее включать в себя средства регулировки оператором.

Примечание. Ограничитель температуры может быть с ручной или автоматической установкой заданного режима.

1.2.11.3. Термовыключатель (thermal cut-out): термочувствительное устройство управления, срабатывающее в случае нарушения нормальных условий эксплуатации и не имеющее средств регулировки температуры оператором.

Примечание. Термовыключатель может быть с автоматическим или ручным возвратом в исходное положение.

1.2.11.4. Термовыключатель с автоматическим возвратом (thermal cut-out, automatic reset): термовыключатель, автоматически включающий ток после того, как контролируемая им часть оборудования достаточно остынет.

1.2.11.5. Термовыключатель с ручным возвратом (thermal cut-out, manual reset): термовыключатель, требующий ручной установки исходного положения или замены какой-либо детали для восстановления тока в цепи.

1.2.11.6. Соединительный кабель (interconnecting cable): кабель, используемый для электрического соединения вспомогательного оборудования с блоками оборудования информационных технологий, соединения блоков в систему или соединения блоков с телекоммуникационной сетью или системой кабельного распределения и могущий быть использован для электрических цепей любого типа при соединении одного блока с другим.

Примечание. Шнур электропитания, предназначенный для соединения с сетью электропитания, не является соединительным кабелем.

1.2.12. Воспламеняемость

1.2.12.1. Классификация воспламеняемости материалов (flammability classification of materials): оценка поведения горящих материалов и их способности к затуханию. Материалы классифицируют в соответствии с 1.2.12.2 - 1.2.12.14 по результатам испытаний, выполненных по МЭК 60695-11-10, МЭК 60695-11-20, ИСО 9772 или ИСО 9773.

Примечания. 1. Применительно к требованиям настоящего стандарта вспененные материалы класса воспламеняемости HF-1 оценивают выше таких же материалов класса воспламеняемости HF-2, а материалы класса воспламеняемости HF-2 - выше материалов класса воспламеняемости HBF.

2. Аналогично другие материалы, включая жесткие вспененные (технологически структурированные) класса воспламеняемости 5VA, оценивают выше таких же материалов класса воспламеняемости 5VB, материалы класса воспламеняемости 5VB - выше материалов класса воспламеняемости V-0, материалы класса воспламеняемости V-0 - выше материалов класса воспламеняемости V-1, материалы класса воспламеняемости V-1 - выше материалов класса воспламеняемости V-2, материалы класса воспламеняемости V-2 - выше материалов класса воспламеняемости HB40 и материалы класса воспламеняемости HB40 - выше материалов класса воспламеняемости HB75.

3. Аналогично другие материалы класса воспламеняемости VTM-0 оценивают выше таких же материалов класса воспламеняемости VTM-1, а материалы класса воспламеняемости VTM-1 - выше материалов класса воспламеняемости VTM-2.

4. Материалы классов воспламеняемости VTM-0, VTM-1 и VTM-2 рассматривают как эквивалентные материалам классов воспламеняемости V-0, V-1 и V-2, но только в части свойств воспламеняемости; их электрические и механические свойства не обязательно должны быть одинаковыми.

5. Некоторые классы воспламеняемости, приведенные в предыдущих изданиях настоящего стандарта, заменены на новые. Соответствие новых классов воспламеняемости старым указано в следующей таблице.

1.2.12.2. Материал класса воспламеняемости V-0 (V-0 class material): материал, испытанный с наименьшей используемой толщиной, применяют и относят к классу воспламеняемости V-0 по МЭК 60695-11-10.

1.2.12.3. Материал класса воспламеняемости V-1 (V-1 class material): материал, испытанный с наименьшей используемой толщиной, применяют и относят к классу воспламеняемости V-1 по МЭК 60695-11-10.

1.2.12.4. Материал класса воспламеняемости V-2 (V-2 class material): материал, испытанный с наименьшей используемой толщиной, применяют и относят к классу воспламеняемости V-2 по МЭК 60695-11-10.

1.2.12.5. Материал класса воспламеняемости 5VA (5VA class material): материал, испытанный с наименьшей используемой толщиной, применяют и относят к классу воспламеняемости 5VA по МЭК 60695-11-20.

1.2.12.6. Материал класса воспламеняемости 5VB (5VB class material): материал, испытанный с наименьшей используемой толщиной, применяют и относят к классу воспламеняемости 5VB по МЭК 60695-11-20.

1.2.12.7. Вспененный материал класса воспламеняемости HF-1 (HF-1 class foamed material): материал, испытанный с наименьшей используемой толщиной, применяют и относят к классу воспламеняемости HF-1 по ИСО 9772.

1.2.12.8. Вспененный материал класса воспламеняемости HF-2 (HF-2 class foamed material): материал, испытанный с наименьшей используемой толщиной, применяют и относят к классу воспламеняемости HF-2 по ИСО 9772.

1.2.12.9. Вспененный материал класса воспламеняемости HBF (HBF class foamed material): материал, испытанный с наименьшей используемой толщиной, применяют и относят к классу воспламеняемости HBF по ИСО 9772.

1.2.12.10. Материал класса воспламеняемости HB40 (HB40 class material): материал, испытанный с наименьшей используемой толщиной, применяют и относят к классу воспламеняемости HB40 по МЭК 60695-11-10.

1.2.12.11. Материал класса воспламеняемости HB75 (HB75 class material): материал, испытанный с наименьшей используемой толщиной, применяют и относят к классу воспламеняемости HB75 по МЭК 60695-11-10.

1.2.12.12. Материал класса воспламеняемости VTM-0 (VTM-0 class material): материал, испытанный с наименьшей используемой толщиной, применяют и относят к классу воспламеняемости VTM-0 по ИСО 9773.

1.2.12.13. Материал класса воспламеняемости VTM-1 (VTM-1 class material): материал, испытанный с наименьшей используемой толщиной, применяют и относят к классу воспламеняемости VTM-1 по ИСО 9773.

1.2.12.14. Материал класса воспламеняемости VTM-2 (VTM-2 class material): материал, испытанный с наименьшей используемой толщиной, применяют и относят к классу воспламеняемости VTM-2 по ИСО 9773.

1.2.12.15. Предел взрывоопасности (explosion limit): наиболее низкая концентрация легковоспламеняющегося вещества, состоящего из смеси газов, паров, тумана или пыли, при которой пламя способно распространяться после удаления источника воспламенения.

1.2.13. Дополнительные определения

1.2.13.1. Типовое испытание (type test): испытание представленного образца оборудования с целью определить его соответствие требованиям настоящего стандарта.

1.2.13.2. Выборочный контроль (sampling test): испытание некоторого числа образцов, отобранных методом случайного отбора из партии.

[МЭС (международный электротехнический словарь) 151-04-17, модифицировано]

1.2.13.3. Периодическое испытание (routine test): испытание, которому подвергают каждое отдельное устройство в процессе изготовления или после него с целью проверить соответствие требованиям настоящего стандарта или определенным критериям.

[МЭС 151-04-16, модифицировано]

1.2.13.4. Напряжение постоянного тока (DC voltage): среднее значение напряжения (измеряемое вольтметром магнитоэлектрической системы с подвижной катушкой), двойная амплитуда пульсаций которого не превышает 10% среднего значения.

Примечание. Если значение двойной амплитуды пульсаций превышает 10% среднего напряжения, то применяют требования, относящиеся к переменному напряжению.

1.2.13.5. Обслуживающий персонал (service person): лица, имеющие соответствующую техническую подготовку и опыт, осознающие опасность, которой они могут быть подвергнуты при выполнении задания, и владеющие способами снижения этой опасности для себя и других лиц.

1.2.13.6. Пользователь (user): любое лицо, не относящееся к обслуживающему персоналу. Термин "пользователь" в настоящем стандарте полностью соответствует термину "оператор", и оба этих термина взаимозаменяемы.

1.2.13.7. Оператор (operator): см. пользователь (1.2.13.6).

1.2.13.8. Телекоммуникационая сеть (telecommunication network): передающая среда, заканчивающаяся проводной линией, предназначенной для связи между оборудованием, которое может быть размещено в различных зданиях, исключая:

- магистральную систему для электропитания, передачи и распределения электрической энергии, если она используется как передающая среда связи, и

- системы кабельного распределения;

- цепи БСНН, соединяющие модули оборудования обработки данных.

Примечания. 1. Термин "телекоммуникационная сеть" определяет функциональное назначение, а не электрические характеристики сети. Телекоммуникационную сеть не классифицируют саму по себе как цепь БСНН или цепь НТС. Такая классификация относится только к цепям оборудования.

2. Телекоммуникационная сеть может быть:

- общественной или частной;

- подвергнутой перенапряжениям от переходных процессов, вызываемых атмосферными разрядами и неисправностями в системах электропитания;

- подвергнутой продольным (общим несимметричным) напряжениям, наводимым от проходящих рядом линий электросети или городского электротранспорта.

3. Примерами телекоммуникационных сетей являются:

- общие телефонные сети коммутационного типа;

- сети общественной информации;

- интегрированные служебные цифровые сети (ISDN);

- частные сети, характеристики электрического сопряжения которых аналогичны приведенным выше.

1.2.13.9. Функциональное заземление (functional earthing): заземление какой-нибудь точки оборудования или системы по причинам, не связанным с безопасностью.

[МЭС 195-01-13, модифицировано]

1.2.13.10. Провод защитного заземления (protective earthing conductor): провод в проводке оборудования или шнуре электропитания, соединяющий клемму защитного заземления оборудования с точкой заземления электропроводки здания.

Примечание. В некоторых странах термин "заземляющий провод" используют вместо термина "провод защитного заземления".

1.2.13.11. Провод защитного соединения (protective bonding conductor): провод в оборудовании или комбинация проводящих частей оборудования, соединяющий(х) клемму защитного заземления оборудования с отдельными его частями для целей безопасности.

1.2.13.12. Ток от прикосновения (touch current): электрический ток, протекающий через тело человека, когда он прикасается к доступной части или частям оборудования.

[МЭС 195-05-21, модифицировано]

1.2.13.13. Ток защитного провода (protective conductor current): ток, протекающий через провод защитного заземления в нормальных условиях эксплуатации.

Примечание. Ток защитного заземления ранее включали в понятие "ток утечки".

1.2.13.14. Система кабельного распределения (cable distribution system): электрически связанная система передачи, обычно предназначенная для передачи сигналов изображения и/или звука между отдельными строениями или между уличной антенной и строением, кроме:

- сетевых систем для электропитания, передачи и распределения электроэнергии, используемых в качестве передающей среды;

- телекоммуникационных сетей;

- цепей БСНН, соединяющих части оборудования информационных технологий.

Примечания. 1. Примеры систем кабельного распределения:

- локальная кабельная сеть, объединяющая антенные телевизионные системы и главные антенные телевизионные системы;

- уличные антенны, в том числе спутниковые "тарелки", приемные антенны и другие аналогичные устройства.

2. Системы кабельного распределения могут быть подвергнуты  переходным процессам, чем телекоммуникационные сети (см. 7.3.1).

1.3. Общие требования

1.3.1. Применение требований

Требования настоящего стандарта используют только применительно к безопасности.

Для того чтобы установить соответствие требованиям безопасности, цепи и конструкция должны быть тщательно изучены с целью принять во внимание последствия возможных неисправностей.

1.3.2. Проектирование и изготовление оборудования

Оборудование должно быть сконструировано и изготовлено таким образом, чтобы при всех условиях нормальной эксплуатации и возможной ненормальной эксплуатации или при единичной неисправности (см. 1.4.14) защита уменьшала риск персонала от поражения электрическим током и других опасностей, а также распространения возникшего в оборудовании огня.

&Соответствие требованиям (далее - соответствие) проверяют осмотром и необходимыми испытаниями.&

1.3.3. Напряжение электропитания

Оборудование должно быть сконструировано так, чтобы оно могло оставаться безопасным при любом напряжении электропитания, на которое рассчитано.

&Соответствие проверяют осмотром и необходимыми испытаниями по настоящему стандарту при условиях, определенных в 1.4.5.&

1.3.4. Нерассмотренные методы конструирования

В случае, когда оборудование включает в себя технологии, материалы или методы конструирования, не отраженные в настоящем стандарте, такое оборудование должно обеспечивать уровень безопасности не ниже требуемого настоящим стандартом.

Примечание. При необходимости в дополнительной детализации требований, возникших в связи с новыми обстоятельствами, следует сразу информировать соответствующий национальный комитет.

1.3.5. Замена материалов

В случае, когда стандарт определяет конкретный класс изоляции, использование изоляции более высокого класса разрешается. Аналогично в случае, когда стандарт требует применения материала конкретного класса воспламеняемости, использование материала более высокого класса разрешается.

1.3.6. Положение оборудования при транспортировании и эксплуатации

В случае, когда от ориентации оборудования зависит выбор требований и видов испытаний, необходимо учитывать все возможные пространственные положения оборудования из разрешенных в инструкции по эксплуатации. Для переносного оборудования все возможные положения должны быть приняты во внимание.

Примечание. Вышеуказанное относится также к 4.1, 4.5 и 5.3.

1.3.7. Выбор критерия

Если стандарт разрешает выбор различных критериев соответствия, методов или условий испытаний, то этот выбор определяет изготовитель.

1.3.8. Примеры, упоминаемые в стандарте

Когда примеры оборудования, частей, методов конструирования, технологических решений и неисправностей, приведенные в стандарте, упомянуты в значении "тому подобный" или "такие как", другие варианты не исключаются.

1.3.9. Токопроводящие жидкости

Токопроводящие жидкости следует рассматривать как токопроводящие части.

1.4. Общие условия испытаний

1.4.1. Применение испытаний

Приведенные в настоящем стандарте методы испытаний касаются только аспектов безопасности.

Если при рассмотрении конструкции и исполнения оборудования ясно, что то или иное испытание провести невозможно, его не проводят.

После окончания испытаний оборудование может быть в нерабочем состоянии.

1.4.2. Типовые испытания

Испытания, устанавливаемые настоящим стандартом, за исключением особо указанных, являются типовыми.

1.4.3. Испытуемые образцы

Если не указано особо, испытуемый образец(цы) должен(ны) представлять собой типичное оборудование, которое получит пользователь, или реальное оборудование, предназначенное для поставки пользователю.

В качестве альтернативы проведению испытаний на укомплектованном оборудовании разрешается проведение испытаний отдельных цепей, компонентов или сборочных узлов вне оборудования при условии, что результаты такого испытания, подтвержденные проверкой оборудования и компоновки цепей, полностью соответствуют результатам испытаний собранного оборудования. Если такая проверка не обеспечивает должного соответствия, испытания должны быть повторены на собранном оборудовании.

Если при испытании, проводимом по настоящему стандарту, образец может быть разрушен, допускается использовать макет для оценки данного конкретного условия.

Примечания. 1. Испытания проводят в следующем порядке:

- предварительный выбор компонентов или материалов;

- стендовые испытания компонентов или сборочных узлов;

- испытания при обесточенном оборудовании;

- испытания при включенном электропитании:

- в нормальных условиях эксплуатации,

- в ненормальных условиях эксплуатации,

- испытания разрушающего характера.

2. Для снижения затрат при проведении испытаний рекомендуется, чтобы все заинтересованные стороны совместно разрабатывали программу испытаний, отбирали образцы и определяли последовательность испытаний.

1.4.4. Рабочие параметры при испытании

Кроме случаев, когда настоящий стандарт устанавливает особые условия испытаний или когда очевидно, что на результаты испытаний в значительной степени повлияют какие-либо факторы, испытания проводят при наиболее неблагоприятных сочетаниях следующих параметров, устанавливаемых изготовителем в инструкции по эксплуатации:

- напряжение электропитания (см. 1.4.5);

- частота напряжения электропитания (см. 1.4.6);

- рабочая температура (см. 1.4.12);

- фактическое месторасположение оборудования и размещение подвижных частей;

- режим работы;

- установка режимов термостата, регулирующих устройств и других средств управления в области доступа для обслуживания, которые являются:

- регулируемыми без применения инструмента или

- регулируемыми с применением специальных средств, например ключа или инструмента, специально предоставляемого оператору.

1.4.5. Напряжение электропитания при испытаниях

При определении наиболее неблагоприятных значений напряжения электропитания во время испытания принимают во внимание следующее:

- различные номинальные напряжения;

- пределы отклонений номинального напряжения, указанные ниже;

- предельные значения диапазонов номинальных напряжений.

Если оборудование предназначено для электропитания непосредственно от сети переменного тока, то пределы отклонений номинального напряжения принимают равными плюс 6% и минус 10%, кроме случаев, когда:

- однофазное номинальное напряжение равно 230 В или трехфазное равно 400 В, тогда отклонение принимают равным +/- 10%, или

- допустимое отклонение, установленное изготовителем, больше, тогда применяют большее значение отклонения.

Если оборудование предназначено для электропитания от источников, эквивалентных сети электропитания переменного тока, таких как мотор-генераторы, источники бесперебойного электропитания (см. 1.2.8.1), или источников, отличных от сети электропитания переменного тока или сети электропитания постоянного тока, то пределы отклонений номинального напряжения устанавливает изготовитель.

Если оборудование предназначено для подключения к сети электропитания постоянного тока, то пределы отклонений номинального напряжения принимают равными плюс 20% и минус 15%, кроме тех случаев, когда пределы отклонений номинального напряжения устанавливает изготовитель.

При испытании оборудования, рассчитанного на электропитание только напряжением постоянного тока, необходимо принимать во внимание полярность.

1.4.6. Частота напряжения электропитания при испытаниях

Для определения наиболее неблагоприятного значения частоты напряжения электропитания при испытании следует учитывать различные значения номинальных частот (например, 50 и 60 Гц), однако отклонения номинальной частоты, например (50 +/- 0,5) Гц, учитывать, как правило, необязательно.

1.4.7. Средства измерений электрических параметров

Средства измерений электрических параметров должны иметь соответствующую полосу пропускания для обеспечения точности показаний. При измерениях параметров следует учитывать все условия (постоянный ток, основную частоту напряжения электропитания, высокую частоту и наличие гармонических составляющих). При измерениях среднеквадратичных значений необходимо обратить внимание на правильность определения измерительным прибором среднеквадратичного значения сигналов как несинусоидальной, так и синусоидальной формы.

1.4.8. Нормальные рабочие напряжения

В целях:

- определения рабочих напряжений (см. 1.2.9.6);

- классификации цепей в оборудовании как цепи СНН, БСНН, НТС-1, НТС-2, НТС-3 или цепи с опасным напряжением следующие напряжения должны быть рассмотрены:

- нормальные рабочие напряжения, вырабатываемые в оборудовании, в том числе повторяющиеся импульсные напряжения, такие как напряжения, возникающие в режиме включения-выключения источников электропитания;

- нормальные рабочие напряжения, вырабатываемые вне оборудования, в том числе вызывные сигналы, получаемые из телекоммуникационной сети.

Побочные напряжения с нерегулярными переходными процессами, вырабатываемые за пределами оборудования (например, напряжения при переходных процессах в сети и напряжения в телекоммуникационной сети при переходных процессах) и индуцируемые при включении - выключении систем электропитания и грозовыми разрядами, не следует рассматривать при:

- определении рабочих напряжений, так как данные перенапряжения учтены в процедуре определения минимальных зазоров (см. 2.10.3 и Приложение G);

- классификации цепей в оборудовании, кроме тех случаев, когда требуется выбор между цепями БСНН и НТС-1, а также между цепями НТС-2 и НТС-3 (см. 1.2.8.10, таблица 1A).

Примечание. Эффекты устойчивых побочных напряжений, вырабатываемых за пределами оборудования (например, разность потенциалов земли и напряжения, наводимые в телекоммуникационных сетях от систем электротранспорта), контролируются практикой установки оборудования или развязкой внутри оборудования. Такие меры носят индивидуальный характер и не рассматриваются настоящим стандартом.

1.4.9. Измерение напряжения относительно земли

В случае, когда настоящий стандарт устанавливает требования к напряжению между проводящей частью и землей, рассматривают все следующие заземленные части:

- клемму защитного заземления (если имеется);

- любую другую проводящую часть, которая должна быть соединена с защитным заземлением (см. 2.6.1);

- любую проводящую часть, которая заземлена внутри оборудования для функциональных целей.

Части, которые должны быть заземлены во время присоединения к другому оборудованию, но являются незаземленными в испытуемом оборудовании, должны быть соединены с землей в точке, где получено наибольшее значение напряжения. При измерении напряжения между землей и проводом в цепи, которая не должна быть заземлена при предполагаемом применении оборудования, параллельно прибору, измеряющему напряжение, включают безындуктивный резистор сопротивлением 5000 Ом +/- 10%.

Падение напряжения на проводах защитного заземления в шнурах электропитания или заземляющих проводах внешней электропроводки не учитывают при измерениях.

1.4.10. Конфигурация нагрузок испытуемого оборудования

При определении входного тока и результатов испытаний, связанных с ним, необходимо рассматривать и учитывать такие приведенные ниже случаи, которые дают наиболее неблагоприятный результат:

- нагрузки, создаваемые необязательными при поставке устройствами (дополнительные блоки, узлы, оборудование и т.п.), предлагаемыми или поставляемыми изготовителем. Такие устройства могут быть использованы как в оборудовании, так и с ним;

- нагрузки, создаваемые другими приборами в составе оборудования, предназначенными изготовителем для получения электропитания от испытуемого оборудования;

- нагрузки, которые могут быть подключены к любым стандартным выходам электропитания оборудования в области, доступной для оператора, и не превышающие указанных в маркировке согласно требованиям 1.7.5.

При проведении испытаний разрешается использовать эквиваленты нагрузки.

1.4.11. Мощность телекоммуникационных сетей

Для целей настоящего стандарта полная мощность, получаемая от телекоммуникационной сети, должна быть ограничена 15 В x А.

1.4.12. Условия измерения температуры

1.4.12.1. Общие положения

Температуры, измеренные в оборудовании при испытаниях, должны быть согласованы с 1.4.12.2 или 1.4.12.3. Все температуры выражены в градусах Цельсия (°C). При проведении измерений температуры используют следующие переменные величины:

T - температуру заданной части, измеренную при определенных условиях испытаний;

- максимальную температуру, установленную для определения соответствия результатов испытаний;

- температуру окружающей среды при проведении испытаний;

- максимальную температуру окружающей среды, установленную изготовителем, или 25 °C; выбирают наибольшее значение.

1.4.12.2. Температурно-зависимое оборудование

Для оборудования, степень нагрева или охлаждения которого по конструктивным особенностям зависит от температуры (например, оборудование, включающее в себя вентилятор, который при возрастании температуры увеличивает скорость вращения), измерения температуры проводят при наименее благоприятной температуре окружающей среды, которую выбирают из диапазона рабочих температур, установленного изготовителем. В этом случае

.

Примечания. 1. Для определения наибольшего значения температуры T каждого компонента может потребоваться проведение нескольких испытаний при различных значениях температуры окружающей среды .

2. Наименее благоприятные значения  для различных компонентов могут быть разными.

1.4.12.3. Температурно-независимое оборудование

Для оборудования, степень нагрева или охлаждения которого по конструктивным особенностям не зависит от температуры окружающей среды, допускается применять метод, описанный в 1.4.12.2. В качестве альтернативы допускается использовать при испытании любое значение температуры из диапазона рабочих температур, установленного изготовителем. В этом случае

.

Во время испытания  не должна превышать , если между всеми участвующими сторонами нет другой договоренности.

1.4.13. Метод измерения температуры

Температура обмоток, если не указывают особый метод, должна быть определена методом термопар или сопротивления (Приложение E). Температуры других частей (кроме обмоток) следует определять методом термопар. Разрешается любой другой подходящий метод измерения температуры, который не оказывает заметного влияния на температуру изделия и имеет достаточную точность. Выбор и размещение датчиков температуры проводят так, чтобы они оказывали минимальное влияние на температуру испытуемой части.

1.4.14. Имитация неисправностей и ненормальных условий работы

Если требуется применять имитацию неисправностей или ненормальных условий эксплуатации, это необходимо делать поочередно и одновременно. Неисправности, которые являются прямым следствием преднамеренного короткого замыкания или введения ненормальных условий эксплуатации, рассматривают как часть этой преднамеренной неисправности или ненормальных условий эксплуатации.

При имитации неисправностей или ненормальных условий эксплуатации части, расходные материалы, носители информации и записывающие материалы должны быть размещены так, чтобы при испытании были воспроизведены рабочие условия.

В случае, когда дана специальная ссылка, единичная неисправность состоит из единичного повреждения любой изоляции (исключая двойную или усиленную изоляцию) или единичной неисправности любого компонента (исключая компонент двойной или усиленной изоляции).

Оборудование, принципиальные схемы и характеристики составных частей предварительно исследуют, чтобы определить условия возникновения неисправностей. Например:

- короткое замыкание или обрыв полупроводниковых приборов и конденсаторов;

- неисправность, вызванная продолжительным рассеянием мощности в резисторах, предназначенных для непродолжительной работы;

- внутренние неисправности в интегральных схемах, вызывающие чрезмерное рассеяние мощности;

- повреждение основной изоляции между токоведущими частями первичной цепи и:

- доступными проводящими частями,

- заземленными проводящими экранами,

- цепями БСНН,

- частями цепей с ограничением тока.

1.4.15. Проверка соответствия релевантных данных

Там, где согласно настоящему стандарту соответствие материалов, компонентов или сборочных узлов проверяют анализом или испытанием характеристик, допускается подтверждение соответствия проверкой результатов предыдущих типовых испытаний.

1.5. Компоненты

1.5.1. Общие требования

Для обеспечения безопасности компоненты должны удовлетворять требованиям настоящего стандарта либо требованиям безопасности соответствующих стандартов.

Примечания. 1. Стандарт МЭК на компоненты можно применять только в случае, если очевидно, что рассматриваемые компоненты входят в область его распространения.

2. В Швеции выключатели, содержащие ртуть, не разрешены к применению.

Компонент, подключаемый к цепям БСНН либо СНН, либо к частям, находящимся под опасным напряжением, должен соответствовать требованиям 2.2.

Примечание 3. Примером такого компонента может служить реле с различным электропитанием его элементов (катушки и контакты).

1.5.2. Оценка и испытание компонентов

&Оценка и испытание компонентов должны быть проведены следующим образом:

- компонент, который соответствует стандарту, гармонизированному со стандартом МЭК на компоненты, должен быть проверен на правильность применения его согласно номинальным характеристикам. Он должен пройти соответствующие испытания как составная часть оборудования согласно настоящему стандарту, за исключением испытаний, которые являются частью предусмотренных стандартом, гармонизированным со стандартом МЭК на этот компонент;

- компонент, который не проверяли на соответствие требованиям соответствующего стандарта, как указано выше, должен быть проверен на правильность применения и использования согласно его номинальным характеристикам. Он должен пройти соответствующие испытания согласно настоящему стандарту как составная часть оборудования, а также испытания по стандарту на компоненты в условиях, имеющих место в оборудовании;&

Примечание. Испытание на соответствие стандарту на компоненты проводят, как правило, отдельно.

&- если не существует стандарта на компонент или компонент используется в цепи не в соответствии с его номинальными характеристиками, то он должен быть испытан в условиях, имеющих место в оборудовании. Число образцов, подлежащих испытанию, как правило, должно удовлетворять числу образцов, требуемому соответствующим стандартом.&

1.5.3. Устройства управления температурой

&Испытания устройств управления температурой проводят согласно Приложению K.&

1.5.4. Трансформаторы

Трансформаторы должны соответствовать требованиям настоящего стандарта, включая Приложение C.

1.5.5. Соединительные кабели

Соединительные кабели, поставляемые как часть оборудования, должны удовлетворять соответствующим требованиям настоящего стандарта и не должны представлять собой опасности в понимании настоящего стандарта независимо от того, являются они съемными или несъемными.

Для соединительных кабелей, поставляемых отдельно (например, кабелей для принтера), допускается применение требований настоящего пункта по желанию изготовителя.

Допускается рассматривать соединительные кабели или части кабелей, проложенные внутри корпуса оборудования, как соединительные кабели или как внутреннюю проводку.

1.5.6. Конденсаторы в первичных цепях

Конденсатор, включенный между проводами первичной цепи или между фазой и нейтралью, должен соответствовать требованиям для подкласса X1 или X2 по МЭК 60384-14. Длительность воздействия влажного тепла в установившемся режиме испытаний, как определено в 4.12 МЭК 60384-14, составляет 21 сут.

Конденсатор, включенный между первичной цепью и защитным заземлением, должен соответствовать требованиям для подкласса Y1, Y2 или Y4 по МЭК 60384-14.

Примечание. Указанные выше требования не применяют для конденсаторов, включенных между вторичной цепью с опасным напряжением и землей. Для таких конденсаторов электрическую прочность изоляции, проверенную по 5.2.2, считают достаточной.

&Соответствие проверяют осмотром.&

1.5.7. Двойная или усиленная изоляция, шунтированная компонентами

1.5.7.1. Общие требования

&Соответствие требованиям 1.5.7.2 - 1.5.7.4 проверяют осмотром и необходимыми испытаниями.&

1.5.7.2. Шунтирующие конденсаторы

Разрешается шунтировать двойную или усиленную изоляцию:

- одним конденсатором, соответствующим требованиям для подкласса Y1 по МЭК 60384-14, или

- одним конденсатором, соответствующим требованиям для подкласса Y2 по МЭК 60384-14, при условии, что оборудование питается от номинального напряжения менее 150 В относительно земли или нейтрали, или

- двумя конденсаторами, соединенными последовательно, каждый из которых соответствует требованиям для подкласса Y2 или Y4 по МЭК 60384-14.

Любой конденсатор, соответствующий требованиям для подкласса Y1 по МЭК 60384-14, обеспечивает усиленную изоляцию.

Если используют два конденсатора, соединенных последовательно, то каждый конденсатор должен быть рассчитан на общее рабочее напряжение, и они должны иметь одно и то же номинальное значение емкости.

1.5.7.3. Шунтирующие резисторы

Разрешается шунтировать двойную или усиленную изоляцию двумя резисторами, включенными последовательно. Каждый из резисторов должен соответствовать требованиям 2.10.3 и 2.10.4 для основной или дополнительной изоляции при приложении между их выводами общего рабочего напряжения в паре, а также они должны иметь одно и то же номинальное значение сопротивления.

1.5.7.4. Доступные части

Если доступные проводящие части или цепи отделены от других частей двойной или усиленной изоляцией, которую шунтируют компонентами в соответствии с 1.5.7.2 или 1.5.7.3, доступные части должны удовлетворять требованиям 2.4 для цепей с ограничением тока. Эти требования применяют в случае, когда изоляция выдерживает испытание электрической прочности.

1.5.8. Компоненты в оборудовании, питаемом от IT-системы электропитания (см. Приложение V)

В оборудовании, которое подключают к IT-системе электропитания, компоненты, установленные между фазой и землей, должны быть рассчитаны на фазное напряжение. Тем не менее конденсаторы, рассчитанные на линейное напряжение, допускаются для применения в этих цепях, если они соответствуют требованиям для подклассов Y1, Y2 или Y4 МЭК 60384-14.

Примечания. 1. Вышеуказанные конденсаторы испытывают на прочность при напряжении, в 1,7 раза большем, чем номинальное напряжение конденсатора.

2. В Норвегии конденсаторы, предназначенные для использования в IT-системах электропитания (см. Приложение V, рисунок V.7), должны иметь номинальное напряжение, равное фазному.

&Соответствие проверяют осмотром.&

1.6. Подключение к сети электропитания

1.6.1. Системы электропитания переменного тока

Системы электропитания переменного тока классифицируют как TN-, TT- или IT-систему (см. Приложение V).

Примечание. В Австралии применяют TN-S-систему электропитания и другие системы электропитания.

1.6.2. Потребляемый ток

Установившееся значение тока, потребляемого оборудованием при нормальной нагрузке, не должно превышать значения номинального тока более чем на 10%.

&Соответствие проверяют измерением тока, потребляемого оборудованием при нормальной нагрузке, и выполнением следующих условий:

- в случаях, когда оборудование имеет более чем одно значение номинального напряжения, потребляемый ток измеряют при каждом значении номинального напряжения;

- в случаях, когда оборудование имеет один или более диапазон номинальных напряжений, потребляемый ток измеряют в начале и в конце каждого диапазона номинального напряжения. Если на маркировке указано одно значение номинального тока (см. 1.7.1), его сравнивают с наибольшим значением измеренного потребляемого тока для соответствующего диапазона напряжений. В случаях, когда в маркировке указаны два значения номинального тока, разделенных тире, их сравнивают с двумя значениями, измеренными для соответствующего диапазона напряжений.

В каждом случае показания измеряемых величин снимают после стабилизации потребляемого тока. Если значение тока изменяется в течение нормального цикла работы, за устойчивое значение принимают среднее значение тока, измеренное среднеквадратичным самопишущим амперметром за наблюдаемый период времени.&

1.6.3. Допустимые пределы напряжения для ручного оборудования

Номинальное напряжение ручного оборудования не должно превышать 250 В.

&Соответствие проверяют осмотром.&

1.6.4. Провод, подсоединенный к нейтрали

Провод, подсоединенный к нейтрали, при его наличии, должен быть изолирован от земли и корпуса во всем оборудовании так же, как фазный провод. Компоненты, подключенные между нейтралью и землей, должны быть рассчитаны на напряжение, равное напряжению между фазой и нейтралью.

&Соответствие проверяют осмотром.&

1.7. Маркировка и инструкции

Примечание. Дополнительные требования для маркировки и инструкций содержатся в следующих пунктах:

2.1.1.2. Доступ пользователя в батарейный отсек.

2.3.2. Отделение от других цепей и от доступных частей оборудования.

2.6.1. Незаземленные части в областях, доступных для обслуживания.

2.6.2. Функциональное заземление.

2.7.1. Защита, предусмотренная составной частью электропроводки здания.

2.7.6. Плавкий предохранитель в нейтрали.

3.2.1.2. Подключение к сети электропитания постоянного тока.

3.3.7. Размещение токопроводящих клемм.

3.4.6. Обеспечение двухполюсных отключающих устройств.

3.4.7. Обеспечение четырехполюсных отключающих устройств.

3.4.9. Вилка как отключающее устройство.

3.4.10. Взаимосвязанное оборудование.

3.4.11. Электропитание от нескольких источников.

4.1. Устойчивость оборудования.

4.3.3. Регулируемые управляющие устройства.

4.3.5. Подключение сетевых вилок и розеток.

4.3.13.4. Воздействие УФ-излучения на человека.

4.3.13.5. Классификация оборудования, включающего в себя лазер.

4.4.2. Опасные подвижные части.

4.5.1, таблица 4B. Маркировка горячих частей.

4.6.2. Стационарное оборудование на негорючем полу.

4.6.3. Съемные дверцы и крышки.

5.1.7. Ток от прикосновения, превышающий 3,5 мА.

5.1.8.2. Суммирование токов от прикосновения.

6.1.1. Защита от опасных напряжений в оборудовании, соединенном с телекоммуникационной сетью.

6.1.2.2. Заземление оборудования, соединенного с телекоммуникационной сетью.

7.1. Защита от опасных напряжений в оборудовании, соединенном с системой кабельного распределения.

7.3.1. Обеспечение заземления систем кабельного распределения.

G.2.1. Дополнительная защита для оборудования категории перенапряжения III или IV.

1.7.1. Электрические параметры

Оборудование снабжают маркировкой с указанием номинальных электрических параметров, предназначенной для правильного определения напряжения, частоты и потребляемого тока.

Если блок не оснащен средствами для прямого подключения к сети электропитания, то не должно быть маркировки любых номинальных электрических параметров, таких как номинальное напряжение, номинальный ток или номинальная частота.

На оборудовании, предназначенном для установки оператором, маркировка должна быть легкочитаемой и расположенной в области, доступной оператору, включая также любую область, которая видима только после открытия оператором дверцы или крышки. Если ручка селектора напряжения недоступна оператору, маркировка должна указывать номинальное напряжение для оборудования, установленное изготовителем; это указание может быть временным. Маркировка разрешается на любой внешней поверхности, кроме нижней поверхности оборудования, имеющего массу более 18 кг. При этом в стационарном оборудовании маркировка должна быть видима после того, как оно будет установлено для нормальной эксплуатации.

Для оборудования, предназначенного для установки обслуживающим персоналом, и в случае, если маркировка расположена в области, доступной для обслуживания, место размещения постоянной маркировки должно быть указано в инструкции по эксплуатации или быть легковидимым на этом оборудовании. Разрешается использовать с этой целью временную маркировку.

Маркировка должна содержать следующую информацию:

- номинальное(ые) напряжение(я) или диапазон номинальных напряжений в вольтах:

диапазон номинальных напряжений должен иметь соединительный знак (-) между минимальным и максимальным значениями номинального напряжения. Если указаны несколько значений номинальных напряжений или диапазонов напряжений, они должны быть отделены косой чертой (/);

Примечание 1. Примеры маркировки номинального напряжения:

- диапазон номинальных напряжений: 220 - 240 В. Это означает, что оборудование спроектировано для подключения к сети электропитания, имеющей любое напряжение от 220 до 240 В;

- несколько номинальных напряжений: 120/220/240 В. Это означает, что оборудование спроектировано для подключения к сети электропитания, имеющей напряжение 120 или 220, или 240 В, обычно требуется соответствующая установка переключателя.

- если оборудование предназначено для подключения к обоим фазным проводам и нейтрали однофазной трехпроводной системы электропитания, в маркировке должны быть указаны фазное и линейное напряжения, разделенные косой чертой, с пояснением "Три провода плюс защитная земля": "3W + PE" или аналогичным;

Примечание 2. Несколько примеров обозначения указанной выше системы:

120/240 V; 3 wire + PE;

120/240 V; 3W +  (символ 5019 МЭК 60417-1);

100/200 V; 2W + N + PE.

- вид электропитания, который обозначают символом рода тока и используют только для напряжения постоянного тока;

- номинальную частоту или диапазон номинальных частот в герцах, если оборудование не рассчитано только на напряжение постоянного тока;

- номинальный ток в миллиамперах или амперах:

для оборудования с несколькими номинальными напряжениями номинальный ток должен быть обозначен так, чтобы различные номинальные токи были отделены косой чертой, а соотношение между номинальным напряжением и номинальным током было очевидным;

в оборудовании с диапазоном номинальных напряжений указывают максимальное значение номинального тока или диапазон значений тока;

маркировка для номинального тока группы блоков, имеющих общее подключение к электропитанию, должна быть размещена на том блоке, который непосредственно подключен к сети электропитания переменного тока. Номинальный ток, указанный на этом блоке, должен быть суммарным током, который может протекать по цепи, и должен включать в себя токи всех блоков, которые могут получать электропитание одновременно через данный блок и работать одновременно;

Примечание 3. Примеры маркировки номинального тока:

- для оборудования с несколькими номинальными напряжениями:

120/240 V; 2,4/1,2 А;

- для оборудования с диапазоном номинального напряжения:

100 - 240 V; 2,8 А;

100 - 240 V; 2,8 - 1,1 А;

100 - 120 V; 2,8 А;

200 - 240 V; 1,4 А.

В некоторых странах принято в десятичных дробях вместо запятой (,) использовать точку (.).

- наименование изготовителя или торговую марку, или идентификационный знак;

- обозначение модели или типа, присваиваемое изготовителем;

- символ  (символ 5172 МЭК 60417-1); используется только для оборудования класса II.

Разрешены дополнительные обозначения при условии, что они не будут приводить к неправильному пониманию.

Используемые символы должны соответствовать требованиям ИСО 7000 или МЭК 60417-1.

1.7.2. Инструкция по безопасности

Изготовитель должен предоставить пользователю достаточную информацию об условиях, соблюдение которых гарантирует безопасность в пределах области распространения настоящего стандарта.

Если необходимо предпринимать специальные меры предосторожности во избежание возникновения опасности при работе, установке, обслуживании, транспортировании или хранении оборудования, то изготовитель должен включить соответствующие указания в инструкцию по эксплуатации.

Примечания. 1. Специальные меры предосторожности могут быть необходимы, например, при подключении оборудования к источнику электропитания и соединении между собой отдельных блоков, если таковые имеются.

2. При необходимости указания по монтажу могут включать в себя дополнительные требования, предусмотренные национальными стандартами.

3. Информацию, относящуюся к обслуживанию, предоставляют обычно только обслуживающему персоналу.

4. В Норвегии и Швеции оборудование класса I со шнуром электропитания, предназначенное для подсоединения к другому оборудованию или сети связи, если безопасность зависит от надежности соединения с защитным заземлением или если ограничитель перенапряжений подключен между клеммами сети связи и доступными частями, должно иметь маркировку, в которой указано, что это оборудование должно быть подсоединено к сетевой розетке с заземлением.

Указания по эксплуатации, а также по установке оборудования со шнуром электропитания, предназначенного для установки пользователем, должны быть для него доступны.

Если устройство отключения не входит в состав оборудования (см. 3.4.3) или в качестве отключающего устройства используют вилку шнура электропитания, то указания по установке должны предусматривать:

- для постоянно подключенного оборудования легкодоступное устройство для разъединения должно быть включено в состав электропроводки здания;

- для оборудования, подключаемого с помощью вилки, розетка должна быть установлена вблизи оборудования и быть легкодоступна.

Для оборудования, выделяющего озон, указания по установке и эксплуатации должны упоминать о необходимости принятия мер предосторожности, гарантирующих, что значение концентрации озона будет ограничено безопасным значением.

Примечание 5. Рекомендуемая в настоящее время предельно допустимая концентрация озона, равная 0,2 мг/м3, рассчитана на восьмичасовую длительность воздействия. Следует учитывать, что озон тяжелее воздуха.

1.7.3. Циклы кратковременной работы

На оборудовании, предназначенном для кратковременной или прерывистой работы, должна быть маркировка номинальной продолжительности работы или номинальной продолжительности работы с номинальным периодом отключения, если время работы не ограничено конструктивно или не определено режимом нормальной нагрузки.

Маркировка кратковременной или прерывистой работы должна соответствовать нормальной эксплуатации.

В маркировке прерывистой работы номинальная продолжительность работы должна быть указана перед номинальной продолжительностью нерабочего состояния, и значения этих величин должны быть разделены косой чертой (/).

1.7.4. Установка напряжения электропитания

Для оборудования, имеющего несколько номинальных напряжений или частот, способ их установки должен быть полностью описан в инструкции по эксплуатации.

В случае если средством переключения является устройство необщепринятой конструкции и способ его установки не очевиден, в маркировке номинальных характеристик или рядом с ней должна быть помещена следующая или аналогичная надпись:

#ИЗУЧИТЕ ИНСТРУКЦИЮ ПО ЭКСПЛУАТАЦИИ

ПЕРЕД ПОДКЛЮЧЕНИЕМ К ИСТОЧНИКУ ЭЛЕКТРОПИТАНИЯ#

1.7.5. Сетевые розетки в оборудовании

Если какая-либо стандартная сетевая розетка доступна оператору, то около нее должна быть помещена маркировка с информацией о максимально допустимой нагрузке, которую можно подключить к этой розетке.

Примером стандартной розетки электропитания могут служить розетки, соответствующие МЭК 60083.

1.7.6. Обозначение плавких предохранителей

Маркировка должна быть размещена около каждого плавкого предохранителя или держателя плавкого предохранителя, или на держателе плавкого предохранителя, или в другом месте при условии, что будет очевидно, к какому держателю или предохранителю она относится. Маркировка должна содержать информацию о номинальном токе плавкого предохранителя и в случае применения плавкого предохранителя на разные номинальные напряжения - информацию о номинальном напряжении.

При использовании плавких предохранителей со специальными характеристиками, например с временем задержки или разрывной способностью, необходимо указать тип плавкого предохранителя.

Для плавких предохранителей, не размещенных в областях доступа оператора, и для впаянных плавких предохранителей, размещенных в областях доступа оператора, разрешается однозначная перекрестная ссылка (например, F1, F2 и т.д.) на инструкцию по эксплуатации, которая должна содержать соответствующие указания.

Примечание. См. 2.7.6 о других предупреждениях для обслуживающего персонала.

1.7.7. Клеммы

1.7.7.1. Клеммы защитного заземления

Клемма для подключения провода защитного заземления должна быть обозначена символом  (символ 5019 МЭК 60417-1). Этот символ не должен быть использован для других заземляющих клемм.

Не требуется маркировка клемм для подключения проводов защитного соединения, однако там, где такие клеммы маркируют, должен быть применен символ  (символ 5017 МЭК 60417-1).

Следующие положения исключены из упомянутых выше требований:

- в случаях, когда клеммы для подключения сети расположены на компонентах (например, блок клемм) или сборочных узлах (например, источник электропитания), символ  разрешен для защитного заземления вместо ;

- на сборочных узлах или компонентах  символ разрешен вместо символа  при условии, что это не приведет к путанице.

Эти символы не следует наносить на винты или другие части, которые могут быть сняты при подключении проводов.

Настоящее требование применяют к клеммам, предназначенным для подключения провода защитного заземления, являющегося составной частью сетевого шнура электропитания либо подводимого вместе с проводами электропитания.

1.7.7.2. Клеммы для проводов сетевого электропитания переменного тока

Для постоянно подключенного оборудования и оборудования с несъемными шнурами электропитания:

- клеммы, служащие только для подключения провода нейтрали сетевого электропитания, если он имеется, должны быть обозначены буквой N и

- для трехфазного оборудования, если неправильное чередование фаз может вызвать перегрев или другую опасность, клеммы, предназначенные для подключения проводов сетевого электропитания, должны быть маркированы таким образом, чтобы при пользовании любой инструкцией по установке в последовательности чередования фаз не было неоднозначности.

Эта маркировка не должна быть нанесена на винты или другие части, которые могут быть сняты при подключении проводов.

1.7.7.3. Клеммы для проводов сетевого электропитания постоянного тока

Для постоянно подключенного оборудования и оборудования с несъемными шнурами электропитания клеммы, предназначенные только для подключения напряжения электропитания постоянного тока, должны иметь маркировку, указывающую полярность.

Если одиночная клемма обеспечивает основное заземление в оборудовании, а также обеспечивает подключение одного из полюсов сети электропитания постоянного тока, то эта клемма, кроме маркировки полярности, должна иметь маркировку по 1.7.7.1.

Эта маркировка не должна быть нанесена на винты или другие части, которые могут быть сняты при подключении проводов.

1.7.8. Органы управления и индикаторы

1.7.8.1. Обозначение, размещение и маркировка

Индикаторы, переключатели и другие органы управления, от которых зависит безопасность, должны быть маркированы или размещены так, чтобы было четко указано, какую функцию они выполняют, кроме случаев, когда отсутствие необходимости в этих мерах очевидно.

Маркировка и обозначения для выключателей и других управляющих устройств должны быть расположены также:

- рядом с выключателем или управляющим устройством или

- в ином месте, когда очевидно, к какому выключателю или управляющему устройству маркировка относится.

Обозначения, использованные с этой целью, где бы их ни применяли, должны быть понятными без знания языков, национальных стандартов и т.п.

1.7.8.2. Окраска

Органы управления и индикация, обеспечивающие безопасность, должны иметь окраску в соответствии с МЭК 60073. Для функциональных органов управления и индикаторов возможна окраска любым цветом (включая красный), если очевидно, что они не связаны с безопасностью.

1.7.8.3. Обозначения

Для обозначения положений "включено" и "выключено" органов управления (например, тумблеров и клавишных выключателей) наносят маркировку на сами органы управления или рядом с ними. Для обозначения положения "включено" используют символ  (символ 5007 МЭК 60417-1), положения "выключено" - символ  (символ 5008 МЭК 60417-1). Для кнопочных выключателей с двумя фиксированными положениями используют символ  (символ 5010 МЭК 60417-1).

Символы  и  разрешены для обозначения положений "выключено", "включено" любых первичных или вторичных выключателей электропитания, в том числе разъединителей.

"Дежурный" режим должен быть обозначен символом  (символ 5009 МЭК 60417-1).

1.7.8.4. Использование цифровых обозначений при маркировке

Если для обозначения различных положений органа управления применяют цифры, положение "выключено" должно быть обозначено цифрой 0 (нуль), а цифры большего значения указывают на увеличение регулируемой величины.

1.7.9. Изоляция при подключении к нескольким источникам электропитания

Если имеется более одного подключения оборудования к опасному напряжению электропитания или опасному энергетическому уровню, то должна быть хорошо видимая маркировка, расположенная вблизи от места доступа обслуживающего персонала к опасным частям, указывающая, какое отключающее устройство отсоединяет все оборудование одновременно и какие отключающие устройства могут быть использованы для отключения каждой секции оборудования в отдельности.

1.7.10. IT-системы электропитания

Если оборудование сконструировано или, при необходимости, модифицировано для подключения к IT-системе электропитания, то об этом должно быть указано в инструкции по эксплуатации оборудования.

1.7.11. Термореле и другие устройства регулировки

Термореле и подобные устройства, предназначенные для регулирования при монтаже или нормальной эксплуатации, должны быть снабжены указанием направления увеличения или уменьшения регулируемого параметра. Допустимы обозначения "+" и "-".

1.7.12. Язык

Инструкции и маркировка оборудования, относящиеся к безопасности, должны быть написаны на языке страны, в которой оборудование должно быть установлено.

Примечание. Документация, предназначенная для использования только обслуживающим персоналом, может быть на английском языке.

1.7.13. Долговечность

Любая маркировка, соответствующая требованиям настоящего стандарта, должна быть долговечной и разборчивой. Для нормальной эксплуатации также должна быть обеспечена долговечность маркировки.

&Соответствие проверяют осмотром и протиркой маркировки вручную в течение 15 с кусочком ткани, пропитанным водой, а затем в течение 15 с тканью, пропитанной нефрасом. После этого испытания маркировка должна быть разборчивой, пластина с маркировкой не должна легко смещаться либо скручиваться.

Нефрас (нефтяной растворитель), используемый для испытаний, должен представлять собой раствор гексана в алифатических соединениях с максимальным содержанием ароматических веществ не более 0,1% (объемная доля), значением каури-бутанола 29, начальной точкой кипения приблизительно 65 °C, точкой испарения приблизительно 69 °C, удельной массой приблизительно 0,7 кг/л.&

1.7.14. Съемные части

Маркировка не должна быть размещена на съемных частях, которые могут быть перемещены таким образом, что маркировка будет вводить в заблуждение.

1.7.15. Литиевые батареи

Если в оборудовании применяют сменную батарею и неправильная замена может привести к взрыву (например, литиевая батарея), то к оборудованию предъявляют следующие требования:

- при расположении батареи в области, доступной оператору, рядом должна быть предупреждающая надпись, либо соответствующее предупреждение должно быть записано в инструкцию по эксплуатации;

- при расположении батареи где-либо в другом месте оборудования надпись должна быть рядом с батареей, либо соответствующее предупреждение должно быть в инструкции по эксплуатации.

Маркировка должна содержать следующий или аналогичный текст:

#ОСТОРОЖНО!

ПРИ НЕПРАВИЛЬНОЙ УСТАНОВКЕ ВОЗМОЖЕН ВЗРЫВ.

ЗАМЕНЯЙТЕ И ИСПОЛЬЗУЙТЕ БАТАРЕЮ В СООТВЕТСТВИИ

С ИНСТРУКЦИЕЙ ПО ЭКСПЛУАТАЦИИ#

&Соответствие проверяют осмотром.&

1.7.16. Доступ оператора

Если необходимо иметь доступ с помощью инструмента в области, доступной оператору, то все остальные места этой области, содержащие опасность, должны быть недоступны оператору при использовании инструмента, или эти места должны иметь надписи, запрещающие доступ оператора.

Знак маркировки опасности поражения электрическим током  (символ 5036 ИСО 3864).

1.7.17. Оборудование для установки в помещениях с ограниченным доступом

Для оборудования, предназначенного для установки в помещениях с ограниченным доступом, инструкция по эксплуатации должна содержать указания об этом назначении.

2. Защита от опасностей

2.1. Защита от поражения электрическим током и от энергетической опасности

Примечание. В Австралии предъявляют дополнительные требования по защите.

2.1.1. Защита в доступных рабочих областях

Защита от поражения электрическим током от частей, находящихся под напряжением, основана на принципе разрешения оператору доступа:

- к оголенным частям цепей БСНН;

- к оголенным частям цепей с ограничением тока;

- к цепям НТС в условиях, устанавливаемых 2.1.1.1.

Доступ к другим частям, находящимся под напряжением, и их изоляции ограничивают, как установлено в 2.1.1.1.

Дополнительные требования по защите от поражения электрическим током - по 2.1.1.5.

2.1.1.1. Доступ к частям, находящимся под напряжением

Оборудование должно быть сконструировано таким образом, чтобы в зоне доступа оператора имелась необходимая защита от соприкосновения:

- с оголенными частями цепей СНН;

- с оголенными частями, находящимися под опасным напряжением;

- с функциональной или основной изоляцией частей или проводов цепей СНН, кроме разрешенных в 2.1.1.3;

- с функциональной или основной изоляцией частей или проводов, находящихся под опасным напряжением;

Примечание 1. Функциональная изоляция включает в себя такую изоляцию, как лак, эмаль на основе растворителей, обычная бумага, хлопок, оксидная пленка, изоляция, способная к перемещениям, например изоляционные бусы или компаунды, не являющиеся самотвердеющей смолой. Данный перечень не является исчерпывающим.

- с незаземленными проводящими частями, отделенными только функциональной или основной изоляцией от цепей СНН или цепей, находящихся под опасным напряжением;

- с оголенными частями цепей НТС, кроме тех, доступ к которым разрешается:

- контактам разъемов, недоступных для прикосновения испытательным щупом (рисунок 2C);

- оголенным проводящим частям, расположенным в батарейном отсеке, соответствующим 2.1.1.2;

- оголенным проводящим частям цепей НТС-1, имеющим любую точку, связанную [в соответствии с 2.6.1, перечисление e)] с клеммой защитного заземления;

- оголенным проводящим частям разъемов в цепях НТС-1, отделенным от доступных незаземленных проводящих частей оборудования в соответствии с 6.2.1.

Примечания. 2. Типичный пример - оболочка коаксиального разъема.

3. Доступ к цепям НТС-1 и НТС-3 через другие цепи также ограничен по 6.2.1 в некоторых случаях.

Неограниченный доступ разрешается к цепям с ограничением тока.

Эти требования относятся ко всем положениям подключенного и работающего при нормальных условиях эксплуатации оборудования.

Защита должна быть обеспечена изоляцией, ограждением или блокировкой.

&Соответствие проверяют процедурами:

a) осмотром;

b) испытательным пальцем (рисунок 2A), который не должен входить в контакт с вышеописанными частями при помещении его в отверстия корпуса после удаления частей, которые могут быть сняты оператором, включая держатели плавких предохранителей, а также после открытия доступных для оператора дверей и крышек. При испытаниях разрешается оставлять лампы на месте. Доступные для съема оператором соединители, кроме сетевых вилок и розеток, соответствующих МЭК 60083, должны быть также испытаны в состоянии разъединения;

c) испытательным штырем (рисунок 2B), который не должен входить в контакт с оголенными частями, находящимися под опасным напряжением, при проникновении через отверстия внешнего электрического корпуса. Доступные для съема находящиеся в работе части, включая держатели плавкого предохранителя и лампы, не удаляют со своих мест, а доступные для оператора двери и крышки оставляют закрытыми в течение испытания;

d) испытательным щупом (рисунок 2C) там, где это необходимо.&

1 - рукоятка; 2 - стопорная пластина;

3 - изоляционный материал

Неуказанные предельные отклонения:

- угловые    - от 14° до 37°                 +/- 15'

- на радиусы -                               +/- 0,1 мм;

- линейные размеры:

        до 15 мм включ.                      ;

        от 15 до 25 мм включ.                +/- 0,1 мм;

        св. 25 мм                            +/- 0,3 мм.

Материал пальца - термообработанная сталь.

Палец должен сгибаться на угол , но только в одном направлении.

Рисунок 2A. Испытательный палец, лист 1

Примечания. 1. Использование штифта и канавки - один из способов ограничения изгиба пальца на угол до 90°. По этой причине размеры и допуски этих деталей не приведены на рисунке. Фактическая конструкция должна обеспечить изгиб пальца на угол до 90° с допуском от 0° до +10°.

2. На рисунке размеры в скобках даны для справок.

3. Размеры испытательного пальца взяты из МЭК 61032 [4], рисунок 2, испытательный щуп B. В некоторых случаях значения допусков отличаются.

Рисунок 2A, лист 2

--------------------------------

<*> Размеры - свободные.

Примечание. Размеры испытательного штыря взяты из МЭК 61032 [4], рисунок 8, испытательный щуп 13. В некоторых случаях значения допусков отличаются.

Рисунок 2B. Испытательный штырь

1 - проводящий материал; 2 - непроводящий материал;

3 - рукоятка

Рисунок 2C. Испытательный щуп

&Испытательные палец, штырь и щуп для случаев, указанных выше, прикладывают без особого усилия во всех возможных положениях. Оборудование, устанавливаемое на полу, массой более 40 кг не наклоняют.

При испытаниях встраиваемого, размещаемого в стойке оборудования, а также оборудования, являющегося составной частью другого оборудования, доступ проверяют с учетом ограничений, определенных изготовителем к способу монтажа в инструкции по эксплуатации.

Отверстия, препятствующие проникновению испытательного пальца, согласно перечислению b), испытывают с помощью прямого нешарнирного испытательного пальца, прикладываемого с усилием 30 Н. В случае если испытательный палец входит в отверстие, то испытание по перечислению b) повторяют без приложения усилия.&

Примечание 4. Если для определения наличия электрического контакта используют индикатор, то необходимо принять меры предосторожности, обеспечивающие защиту компонентов электронных цепей от повреждения.

&Требования, приведенные выше, относящиеся к контакту с частями, находящимися под опасным напряжением, применимы только для опасного напряжения, не превышающего 1000 В переменного тока или 1500 В постоянного тока. Для более высоких напряжений контакт не разрешен и должен быть обеспечен воздушный зазор между частями, находящимися под опасным напряжением, и испытательным пальцем (рисунок 2A) или испытательным штырем (рисунок 2B), располагаемыми в самых неблагоприятных положениях. Этот воздушный зазор должен быть не менее минимального зазора, как определено в 2.10.3 для основной изоляции, или он должен выдерживать испытание на соответствующую электрическую прочность по 5.2.2 [см. рисунок F.12, точка A (Приложение F)].

Если составные части подвижны, например предназначены для натяжения ремня, то проверка испытательным пальцем должна быть выполнена с каждой составной частью в наиболее неблагоприятном для нее положении из диапазона регулирования, при этом, в случае необходимости, ремень должен быть снят.&

2.1.1.2. Батарейный отсек

Доступ к проводящим частям цепей НТС, находящимся внутри батарейного отсека в оборудовании, разрешается при выполнении всех следующих условий:

- отсек имеет дверцу, которая требует специальной операции для открытия, например использования инструмента или воздействия на запирающее устройство;

- НТС цепи недоступны, когда дверца закрыта;

- применена маркировка около дверцы или на дверце, если последняя закреплена в оборудовании, с указаниями о мерах предосторожности для защиты пользователя, когда дверца открыта.

Примечание. Информация об отключении телефонного шнура до открытия дверцы является примером приемлемой инструкции.

&Соответствие проверяют осмотром.&

2.1.1.3. Доступ к цепям СНН

Доступ оператора к изоляции внутренней проводки цепей СНН допускается в случаях:

a) когда изоляция удовлетворяет требованиям для дополнительной изоляции, подробно описанным в 3.1.4, или

b) при всех следующих положениях:

- оператору нет необходимости прикасаться к проводам, провода расположены так, что оператор не сможет потянуть их, или закреплены так, что точки контактов не будут подвергнуты натяжению;

- провода проложены и зафиксированы таким образом, чтобы они не касались доступных незаземленных металлических частей;

- изоляция выдерживает испытание на электрическую прочность по 5.2.2 для дополнительной изоляции;

- толщина изоляции - не менее указанной в таблице 2A.

Таблица 2A

Расстояние через изоляцию внутренних проводов

&Соответствие проверяют осмотром, измерениями и испытаниями по 5.2.2.&

2.1.1.4. Доступ к цепям опасного напряжения

Если изоляция внутренней проводки, находящаяся под опасным напряжением, доступна для оператора или не проложена и не зафиксирована так, чтобы предотвратить прикосновение к доступным незаземленным частям, то она должна удовлетворять требованиям 3.1.4 для двойной или усиленной изоляции.

&Соответствие проверяют осмотром, измерением и, при необходимости, испытанием.&

2.1.1.5. Энергетическая опасность

В области доступа оператора не должно быть энергетической опасности.

&Соответствие проверяют осмотром, измерением, а также, при необходимости, испытаниями.

a) Риск повреждений из-за энергетической опасности возможен в том случае, когда две или более неизолированные части (одна из которых может быть заземлена), между которыми существует опасный энергетический уровень, могут быть замкнуты металлическим предметом.

b) Вероятность замыкания изучаемых частей определяют с помощью испытательного пальца по рисунку 2A (см. 2.1.1.1) в выпрямленном состоянии. Не должно быть возможности соединить эти части мостом с помощью испытательного пальца, приложенного без ощутимого усилия.

c) Наличие опасного энергетического уровня определяют следующим образом:

1) Оборудование работает при нормальных условиях эксплуатации. Переменную активную нагрузку подключают к рассматриваемой части и регулируют таким образом, чтобы получить на ней мощность 240 В x А. Далее, если необходимо, нагрузку регулируют таким образом, чтобы поддерживать мощность 240 В x А в течение 60 с. Если напряжение на рассматриваемой части 2 В или более, то энергетический уровень выходной мощности считают опасным до тех пор, пока во время испытания не сработает устройство защиты от перегрузки по току или по какой-либо другой причине выходная мощность не будет удерживаться на уровне 240 В x А в течение 60 с.

2) Энергию, накопленную на конденсаторе, считают находящейся на опасном энергетическом уровне, если напряжение на конденсаторе U >= 2 В, а накопленная энергия E > 20 Дж. Расчет энергии, накопленной на конденсаторе, E, Дж, проводят по формуле

,

где C - емкость конденсатора, мкФ;

U - напряжение, измеренное на конденсаторе, В.&

2.1.1.6. Органы ручного управления

Токопроводящие рукоятки, ручки, рычаги, кнопки управления и другие подобные органы управления не должны контактировать с частями, находящимися под опасным напряжением, или цепями СНН и НТС.

Рукоятки, ручки, рычаги, кнопки управления и другие подобные части из токопроводящего материала, при нормальной эксплуатации управляемые вручную и заземленные только через вал или подшипник, должны удовлетворять одному из следующих требований:

- быть отделены от частей, находящихся под опасным напряжением, с помощью двойной или усиленной изоляции или

- иметь доступные части, покрытые дополнительной изоляцией.

&Соответствие проверяют осмотром.&

2.1.1.7. Разряд конденсаторов в цепи первичного электропитания

Оборудование должно быть спроектировано так, чтобы при отключении от сети электропитания переменного или постоянного тока с помощью внешнего соединителя была снижена опасность поражения электрическим током от заряда, накопленного на конденсаторах, находящихся внутри оборудования.

&Соответствие проверяют осмотром оборудования и необходимых электрических схем, при этом принимают во внимание возможность отсоединения электропитания при любом положении выключателя "включено"/"выключено".

Оборудование должно быть выполнено таким образом, чтобы любой конденсатор номинальной емкостью свыше 0,1 мкФ, подключенный к цепи первичного электропитания, имел значение постоянной времени разряда, не превышающее:

- 1 с - для оборудования, подключаемого соединителем типа A;

- 10 с - для постоянно подключенного оборудования и оборудования, подключаемого соединителем типа B.

Соответствующую постоянную времени разряда определяют по эффективной емкости в микрофарадах и эффективному разрядному сопротивлению в мегаомах. Если трудно установить значения эффективной емкости и сопротивления, то допускается использовать результаты измерения затухания напряжения в точке внешнего отключающего устройства.&

Примечание. Постоянная времени разряда равна промежутку времени, при котором значение напряжения уменьшается до 37% исходного значения.

2.1.2. Защита в областях, доступных для обслуживания

В области, доступной для обслуживания, к оборудованию применяют следующие требования.

Оголенные части, находящиеся под опасным напряжением, должны быть размещены таким образом или защищены так, чтобы во время обслуживания других частей оборудования неумышленный контакт с оголенными частями был невозможен.

Оголенные части, находящиеся под опасным напряжением, должны быть размещены таким образом или защищены так, чтобы исключить возможность случайного замыкания с цепями БСНН или НТС, например инструментами или испытательными щупами, используемыми обслуживающим персоналом.

Требования, предъявляемые к непреднамеренным контактам с цепями СНН или НТС, отсутствуют. Однако оголенные части, представляющие собой энергетическую опасность, должны быть размещены и ограждены так, чтобы предотвратить возможность неумышленного создания перемычек проводящими материалами, используемыми при обслуживании других частей оборудования.

Любые ограждения, устанавливаемые в соответствии с 2.1.2, должны быть легкоудаляемыми или заменяемыми при обслуживании защищаемых частей.

&Соответствие проверяют осмотром и измерением. При определении возможности непреднамеренного контакта следует учитывать путь, по которому обслуживающему персоналу необходимо иметь доступ к обслуживаемым частям. Для определения опасного энергетического уровня см. 2.1.1.5, перечисление c).&

2.1.3. Защита в областях ограниченного доступа

К оборудованию, устанавливаемому в области ограниченного доступа, применяют требования для области, доступной оператору, кроме следующих случаев.

Если вторичную цепь, находящуюся под опасным напряжением, используют для электропитания генератора посылок вызывного сигнала, соответствующего 2.3.1, перечисление b), то контакт с оголенной частью цепи с помощью испытательного пальца по рисунку 2A (см. 2.1.1.1) допускается. Однако эти части должны быть размещены или ограждены так, чтобы предотвратить неумышленный контакт.

Оголенные части, представляющие собой энергетическую опасность, должны быть размещены или ограждены таким образом, чтобы предотвратить непроизвольное соединение с проводящими материалами.

Не предъявляют требования к контакту с оголенными частями цепей НТС-1, НТС-2 и НТС-3.

&Соответствие проверяют осмотром и измерением. При определении возможности непреднамеренного контакта следует учитывать путь, по которому оператор имеет доступ к оголенным частям. Для определения опасного энергетического уровня см. 2.1.1.5, перечисление c).&

2.2. Цепи безопасного сверхнизкого напряжения

2.2.1. Общие требования

В цепях БСНН напряжение должно быть безопасным для прикосновения как в условиях нормальной эксплуатации, так и после единичной неисправности (см. 1.4.14).

&Соответствие требованиям 2.2.1 - 2.2.4 проверяют осмотром и испытаниями.&

2.2.2. Напряжение при нормальных условиях эксплуатации

При нормальных условиях эксплуатации в отдельной цепи БСНН или во взаимно связанных цепях БСНН значение напряжения между любыми двумя проводами цепи или цепей БСНН и между любым одним таким проводом и землей (см. 1.4.9) не должно превышать 42,4 В пикового значения напряжения переменного тока или 60 В постоянного тока.

Примечание. Цепь, удовлетворяющая приведенным выше требованиям, но подверженная перенапряжениям от телекоммуникационной сети или системы кабельного распределения, является цепью НТС-1.

2.2.3. Напряжения в условиях неисправностей

За исключением случаев, разрешенных в 2.3.2, при единичной неисправности (см. 1.4.14) значение напряжения между любыми двумя проводами цепи или цепей БСНН и между любым одним таким проводом и землей (см. 1.4.9) не должно превышать 42,4 В пикового значения напряжения переменного тока или 60 В постоянного тока по истечении 0,2 с. Кроме того, недопустимо превышение 71 В пикового значения напряжения переменного тока или 120 В постоянного тока.

Примечание. В Канаде и Соединенных Штатах Америки исключение, упомянутое в 2.3.2, не разрешено.

За исключением метода, указанного в 2.2.4, должен быть применен один из методов, изложенных в 2.2.3.1 - 2.2.3.3.

Это разрешают для некоторых частей цепи (например, цепи трансформатор - выпрямитель), соответствующих всем требованиям для цепи БСНН и цепей, доступных для оператора, но к другим частям той же самой цепи, не соответствующим всем требованиям для цепей БСНН, доступ оператору не разрешают.

2.2.3.1. Разделение с помощью двойной или усиленной изоляции (метод 1)

Если цепь БСНН отделена от других цепей только двойной или усиленной изоляцией, то применяют один из следующих методов:

- обеспечение стабильного отделения с помощью барьеров, канавок или фиксации;

- обеспечение изоляции всех соседних проводов из расчета наибольшего значения их рабочего напряжения;

- обеспечение изоляции цепи БСНН или других цепей, удовлетворяющих требованиям к дополнительной или усиленной изоляции, из расчета их наибольшего рабочего напряжения;

- обеспечение, при необходимости, дополнительным слоем изоляции проводов цепи БСНН либо проводов других цепей;

- использование двух отдельных трансформаторов, включенных последовательно, тогда один из них обеспечивает основную изоляцию, а другой - дополнительную изоляцию;

- использование любых других средств, обеспечивающих равноценную изоляцию.

2.2.3.2. Разделение заземленным экраном (метод 2)

Если части цепи БСНН отделены от частей, находящихся под опасным напряжением, заземленными экраном или другими токопроводящими частями, то части, находящиеся под опасным напряжением, должны быть отделены от заземленных частей основной изоляцией. Заземленные части должны соответствовать требованиям 2.6.

2.2.3.3. Защита заземлением цепи БСНН (метод 3)

Части цепей БСНН, защищенные заземлением, должны быть подключены к клемме защитного заземления, и при этом, в соответствии с 2.2.3, должно быть выполнено требование относительно полного сопротивления цепи или применено устройство защиты, или то и другое. За исключением случаев, разрешенных в 2.3.2, части цепей БСНН также должны быть отделены от других цепей, не являющихся цепями БСНН, с помощью основной изоляции. Цепи БСНН должны иметь адекватную пропускную способность тока повреждения, чтобы гарантировать действие устройства защиты, если таковое имеется, и гарантировать, что цепь, по которой этот ток уходит на землю, не нарушится (см. 2.6).

Примечания. 1. Разные части одной и той же цепи БСНН могут быть защищены различными способами, например:

- метод 2 - внутри силового трансформатора, питающего мостовой выпрямитель;

- метод 1 - для вторичной цепи переменного напряжения;

- метод 3 - на выходе мостового выпрямителя.

2. В нормальных условиях допустимый уровень напряжения для цепи БСНН тот же, что и для цепи СНН. Цепь БСНН может быть рассмотрена как цепь СНН с дополнительной защитой на случай неисправности.

2.2.4. Соединение цепей безопасного сверхнизкого напряжения с другими цепями

Для цепи БСНН подключение к другим цепям разрешается при выполнении всех перечисленных ниже условий:

- за исключением допущений в 1.5.7 и 2.4.3, цепи БСНН отделяют внутри оборудования основной изоляцией от любой первичной цепи (включая нейтраль), и

- цепь БСНН удовлетворяет требованиям 2.2.2 при нормальных условиях эксплуатации, а также

- за исключением требований 2.3.2, цепь БСНН удовлетворяет требованиям 2.2.3 в случае единичной неисправности (см. 1.4.14) в цепи БСНН или вторичной цепи, к которой она подключена.

Если цепь БСНН присоединена к другим цепям (одной или более), такая цепь БСНН является частью, на которую распространяются требования 2.2.2 и 2.2.3.

Если цепь БСНН получает по проводам электропитание для вторичной цепи, которая отделена от цепи опасного напряжения посредством:

- двойной или усиленной изоляции, или

- заземленного проводящего экрана, отделенного от цепи, находящейся под опасным напряжением, с помощью основной изоляции, - то такую цепь БСНН следует рассматривать как отделенную от первичной цепи или другой цепи опасного напряжения тем же способом.

Примечание. Для выполнения требований, действующих в Норвегии, см. 1.7.2, примечание 4 и 6.1.2.1, примечание.

Если цепь БСНН является производной от вторичной цепи с опасным напряжением, а вторичная цепь с опасным напряжением отделена от первичной цепи двойной или усиленной изоляцией, то цепь БСНН должна находиться в пределах допустимых значений, установленных в 2.2.3 в условиях единичной неисправности (см. 1.4.14). В этом случае короткое замыкание изоляции трансформатора, обеспечивающей разделение между вторичной цепью с опасным напряжением и цепью БСНН, рассматривают как единичную неисправность. С целью ввести единичную неисправность выполняют испытания электрической прочности изоляции трансформатора для основной изоляции по 5.2.2 с учетом рабочего напряжения.

2.3. Цепи напряжения телекоммуникационной цепи

2.3.1. Предельные значения

В отдельной цепи НТС или взаимосвязанных цепях НТС напряжение между любыми двумя проводами цепи или цепей НТС, а также между любым проводом цепи(ей) НТС и землей (см. 1.4.9) должно соответствовать следующему:

a) Цепи НТС-1

Значения напряжений не должны превышать:

- предельных значений по 2.2.2 для цепей БСНН в нормальных условиях эксплуатации;

- предельных значений, приведенных на рисунке 2D и полученных измерением на резисторе сопротивлением 5000 Ом +/- 2%, в случае единичного повреждения изоляции внутри оборудования.

Примечание 1. В случае единичного повреждения изоляции или компонента предельное значение по истечении 200 мс соответствует 2.3.1, перечисление b) для цепи НТС-2 или НТС-3 для нормальных условий эксплуатации.

Рисунок 2D. Максимально допустимое напряжение

после единичного повреждения изоляции

b) Цепи НТС-2 и НТС-3

Значения напряжений превышают предельные значения по 2.2.2 для цепи БСНН, но не более следующих:

- значений напряжений сигналов, которые должны удовлетворять требованиям M.2 или M.3 (Приложение M) при вызывном телефонном сигнале;

- в отсутствие вызывного телефонного сигнала:

- комбинация напряжений переменного и постоянного тока в нормальных условиях эксплуатации должна удовлетворять условию

,

где  - пиковое значение напряжения переменного тока при любой частоте, В;

- значение напряжения постоянного тока, В;

Примечания. 2. Если значение напряжения  равно нулю, то значение напряжения  не может быть более 70,7 В пикового значения.

3. Когда значение напряжения  равно нулю, то значение напряжения  не может быть более 120 В.

- предельных значений, приведенных на рисунке 2D и полученных измерением на резисторе сопротивлением 5000 Ом +/- 2% в случае единичного повреждения изоляции (см. 1.4.14) внутри оборудования.

&Соответствие проверяют осмотром или измерением.&

Примечание 4. В существующей телекоммуникационной сети могут присутствовать сигналы телеграфа или телетайпа. Использование этих устройств считают устаревшим, и характеристики таких сигналов в цепях НТС в настоящем стандарте не рассматривают.

2.3.2. Отделение от других цепей и от доступных частей оборудования

Примечание 1. См. также 6.1.2 и 6.2.

Предельные значения для цепей НТС-2 и НТС-3 [при единичных повреждениях изоляции (см. 1.4.14)], отделенных от цепей БСНН, НТС-1 и доступных проводящих частей, должны удовлетворять требованиям 2.3.1, перечисление b) и в нормальных условиях эксплуатации не превышать соответствующих предельных значений для цепей БСНН, НТС-1 и доступных проводящих частей. В случае единичной неисправности (см. 1.4.14) допускается использовать увеличенные предельные значения напряжений по рисунку 2D.

Примечания. 2. В Канаде и Соединенных Штатах Америки в этом случае применяют предельные значения по 2.2.3.

3. В нормальных условиях эксплуатации предельные значения по 2.2.2 всегда применяют к каждой цепи БСНН и доступной проводящей части.

4. Предельные значения по 2.3.1 всегда применяют к каждой цепи НТС.

Требования по отделению будут удовлетворены, если основная изоляция обеспечена, как указано в таблице 2G (см. 2.9.3). Допускаются и другие варианты.

Основная изоляция не требуется, если удовлетворяются все следующие условия:

- цепи БСНН, НТС-1 или доступная проводящая часть присоединены к клемме защитного заземления в соответствии с 2.6;

- для оборудования, подключенного соединителем типа A, может быть применена отдельная клемма защитного заземления в дополнение к основной клемме защитного заземления (см. 2.6.4.1). В инструкции по эксплуатации должно быть точно указано, что эта отдельная клемма имеет постоянное соединение с землей;

- оборудование, подключенное соединителем типа B, должно соответствовать каждому из приведенных выше требований для оборудования, подключенного соединителем типа A, или должны быть предусмотрены обе маркировки на оборудовании и даны указания в инструкции по эксплуатации, точно определяющие, что пользователь должен отключить все соединители телекоммуникационной сети и все соединители системы кабельного распределения до отсоединения электропитания;

Примечание 5. Предполагают, что постоянно подключенное оборудование имеет основную клемму заземления, непосредственно соединенную с землей.

- испытания 2.3.5 проводят, если цепь НТС-2 или НТС-3 предназначена принимать сигналы или мощность, генерируемые вне оборудования при нормальных условиях эксплуатации (например, в телекоммуникационной сети).

По выбору изготовителя допускается трактовать цепи НТС-1 и НТС-2 как цепи НТС-3. В этом случае цепь НТС-1 или НТС-2 должна удовлетворять всем требованиям по разъединению для цепи НТС-3.

&Соответствие проверяют осмотром, измерением и, при необходимости, имитацией неисправности компонентов и изоляции так, как это может произойти в оборудовании. Перед испытаниями изоляцию, не удовлетворяющую требованиям для основной изоляции, замыкают накоротко.&

Примечания. 6. В случаях, когда используется основная изоляция, к ней применяют требования 6.2.1. Испытательное напряжение, указанное в 6.2.2, в большинстве случаев выше, чем напряжение, прилагаемое к основной изоляции.

7. Относительно требований, действующих в Норвегии, см. примечание к 6.1.2.1.

8. В Дании изоляция между цепями НТС и любой частью или цепью, соединенной с землей, должна выдерживать испытание на электрическую прочность при 500 В среднеквадратичного значения переменного напряжения в течение 1 мин.

2.3.3. Отделение от опасного напряжения

Кроме случаев, допускаемых в 2.3.4, цепи НТС должны быть отделены от цепей опасного напряжения одним или обоими следующими способами:

a) двойной или усиленной изоляцией;

b) основной изоляцией совместно с защитным экраном, соединенным с клеммой защитного заземления.

&Соответствие проверяют осмотром и измерением.&

Примечания. 1. В Дании и Финляндии способ b) разрешен только для постоянно подключенного оборудования или для оборудования, подключенного соединителем типа B.

2. В Норвегии способ b) не применяют.

2.3.4. Соединение цепей напряжения телекоммуникационной сети с другими цепями

Допускается соединение цепи НТС с другими цепями при условии, что эти цепи отделены основной изоляцией от любой первичной цепи (включая нейтраль) внутри оборудования, кроме случаев, допускаемых в 1.5.7.

Примечание 1. Ограничения в 2.3.1 всегда применяют для цепей НТС.

Если цепь НТС соединена с другими цепями (одной или более), то цепь НТС является частью, которая должна соответствовать требованиям 2.3.1.

Если цепь НТС получает электропитание от вторичной цепи, отделенной от цепи с опасным напряжением:

- двойной или усиленной изоляцией;

- заземленным проводящим экраном, который, в свою очередь, отделен от цепи с опасным напряжением основной изоляцией, -

то цепь НТС следует рассматривать как отделенную от цепи с опасным напряжением тем же способом.

Если цепь НТС является производной от вторичной цепи с опасным напряжением, а вторичная цепь с опасным напряжением отделена от первичной цепи двойной или усиленной изоляцией, то цепь НТС должна находиться в пределах допустимых значений, установленных в 2.3.1 в условиях единичной неисправности (см. 1.4.14). В этом случае короткое замыкание изоляции трансформатора, обеспечивающей разделение между вторичной цепью с опасным напряжением и цепью НТС, рассматривают как единичную неисправность. С целью ввести единичную неисправность выполняют испытания электрической прочности изоляции трансформатора для основной изоляции по 5.2.2 с учетом рабочего напряжения.

&Соответствие проверяют осмотром и имитацией единичных неисправностей (см. 1.4.14), вероятных в оборудовании. Не имитируют неисправности, которые могут вызвать на резисторе сопротивлением 5000 Ом +/- 2%, подключенном между двумя проводами цепи НТС или между одним проводом этой цепи и землей, напряжения, выходящие за пределы заштрихованной зоны рисунка 2D (см. 2.3.1), в течение не менее 5 с.&

Примечания. 2. Для требований, действующих в Норвегии, см. 1.7.2, примечание 4 и 6.1.2.1, примечание.

3. Для требований, действующих в Финляндии, см. 2.3.3, примечание 1.

2.3.5. Испытание для рабочего напряжения, генерируемого вне оборудования

&Это испытание проводят лишь в случае, если оно указано в 2.3.2.

При испытаниях используют указанный изготовителем генератор, который выдает максимальное напряжение, ожидаемое от внешнего источника. При отсутствии таких указаний применяют генератор, который обеспечивает напряжение (120 +/- 2) В переменного тока частотой 50 или 60 Гц и имеет выходное сопротивление 1200 Ом +/- 2%.&

Примечание. Генератор не имитирует напряжение, действующее в телекоммуникационной сети. Его используют при испытаниях цепей оборудования методом имитации вызывного сигнала.

&Генератор подключают к клеммам оборудования, предназначенным для соединения с телекоммуникационной сетью. Один полюс генератора подключают к клемме заземления оборудования (см. рисунок 2E). Испытательное напряжение подают не более 30 мин. Если дальнейшее ухудшение не происходит, испытания заканчивают.

В течение испытаний цепи БСНН, НТС-1 или доступные проводящие части должны соответствовать требованиям 2.2.2.

Испытания повторяют после взаимно противоположного подключения проводов телекоммуникационной сети к клеммам оборудования.&

1 - испытуемое оборудование; 2 - клеммы для подключения

к телекоммуникационной сети; 3 - испытательный генератор

Рисунок 2E. Испытательный генератор

2.4. Цепи с ограничением тока

2.4.1. Общие требования

Цепи с ограничением тока должны иметь такую конструкцию, чтобы допустимые ограничения, указанные в 2.4.2, не были превышены при эксплуатации в нормальных условиях эксплуатации и в случае единичной неисправности в оборудовании (см. 1.4.14 и 1.5.7).

Кроме случаев по 2.4.3, отделение цепей с ограничением тока от других цепей осуществляют так, как указано в 2.2 для цепей БСНН.

&Соответствие проверяют осмотром и измерениями.&

2.4.2. Предельные значения

Для частот, не превышающих 1 кГц, значение установившегося тока, проходящего через безындуктивный резистор сопротивлением 2000 Ом +/- 10%, включенный между любыми двумя частями цепи с ограничением тока или между любой такой частью и землей (см. 1.4.9), не должно превышать 0,7 мА для пикового значения переменного тока или 2 мА для постоянного тока.

Для частот свыше 1 кГц значение 0,7 мА умножают на значение частоты в килогерцах, но оно не должно быть более 70 мА пикового значения переменного тока.

В качестве альтернативы допускается использовать измерительные приборы согласно Приложению D вместо безындуктивного резистора 2000 Ом +/- 10%, указанного выше.

При использовании измерительного прибора (рисунок D.1, Приложение D) напряжение  измеряют, а ток I вычисляют по формуле

.

Полученное значение тока не должно превышать 0,7 мА пикового значения.

Примечание 1. Если с одного конца цепь с ограничением тока соединена с землей, то точка B измерительного прибора (рисунок D.1, Приложение D) должна быть подключена к этому же концу.

При использовании измерительного прибора (рисунок D.1, Приложение D) измеренное значение тока не должно превышать 0,7 мА пикового значения.

Для частей, находящихся под напряжением, не превышающим 450 В пикового значения для переменного тока или постоянного тока, емкость цепи не должна превышать 0,1 мкФ.

Для частей, где напряжение U находится в пределах 0,45 < U < 15 кВ пикового значения переменного тока или постоянного тока, емкость цепи C, нФ, не должна превышать рассчитываемую по формуле

C = 45/U,

где U - напряжение, кВ.

Примечание 2. Значение 45/U соответствует действительному накопленному заряду 45 мкКл.

Для частей, где напряжение U превышает 15 кВ пикового значения переменного тока или постоянного тока, емкость цепи C, нФ, не должна превышать рассчитываемую по формуле

,

где U - напряжение, кВ.

Примечание 3. Значение  соответствует действительной энергии цепи 350 мДж.

2.4.3. Соединение цепей с ограничением тока с другими цепями

Цепи с ограничением тока могут иметь независимое электропитание или подключение к другим цепям при условии, что выполнены следующие требования:

- цепь с ограничением тока удовлетворяет предельным значениям по 2.4.2 при нормальных условиях эксплуатации;

- цепь с ограничением тока продолжает удовлетворять предельным значениям по 2.4.2 в случае единичной неисправности любого компонента или изоляции в цепи с ограничением тока, или любого компонента или изоляции в другой цепи, к которой она подключена.

Если цепь с ограничением тока подсоединена к другим цепям (одной или более), то она должна удовлетворять требованиям 2.4.1.

2.5. Источники электропитания с ограничением мощности

Источник электропитания с ограничением мощности должен соответствовать одному из следующих условий:

- к выходным параметрам предъявляют ограничения согласно таблице 2B;

- полное выходное сопротивление должно удовлетворять требованиям таблицы 2B. Устройство с положительным температурным коэффициентом, если его используют, должно выдерживать испытания, установленные МЭК 60730-1, разделы 15, 17, J15 и J17;

- используют устройство защиты от перегрузки по току, а выходные параметры ограничивают согласно таблице 2C;

- регулировка сети ограничивает выходные параметры согласно таблице 2B как при нормальных эксплуатационных режимах, так и после любой единичной неисправности (см. 1.4.14) в регулирующей сети (обрыв или короткое замыкание цепи);

- регулировка сети ограничивает выходные параметры в соответствии с таблицей 2B при работе в нормальном режиме, а устройство защиты от перегрузки по току ограничивает выходные параметры согласно таблице 2C после любой единичной неисправности (см. 1.4.14) в регулирующей сети (обрыв или короткое замыкание цепи).

Таблица 2B

Предельные значения для источников электропитания

с ограничением мощности

┌─────────────────────────────────┬───────────────────┬───────────────────┐

│ Выходное напряжение U    <1>, В │   Выходной ток    │  Действительная   │

│                      х.х        │    I    <2>, А    │  мощность S <3>,  │

├────────────────┬────────────────┤     к.з           │       В x А       │

│ Переменный ток │ Постоянный ток │                   │                   │

├────────────────┼────────────────┼───────────────────┼───────────────────┤

│     <= 20      │     <= 20      │      <= 8,0       │     <= 5U         │

│                │                │                   │          х.х      │

│                │                │                   │                   │

│20 < U    <= 30 │20 < U    <= 30 │      <= 8,0       │      <= 100       │

│      х.х       │      х.х       │                   │                   │

│                │                │                   │                   │

│       -        │30 < U    <= 60 │    <= 150/U       │      <= 100       │

│                │      х.х       │            х.х    │                   │

├────────────────┴────────────────┴───────────────────┴───────────────────┤

│    <1> U    - выходное напряжение,  измеренное  в  соответствии  с 1.4.5│

│         х.х                                                             │

│при  всех  отсоединенных  цепях  нагрузки.   Напряжения   приведены   для│

│синусоидального переменного тока и постоянного тока  без  пульсаций.  Для│

│несинусоидального  переменного  тока  и  постоянного  тока   с   пиковыми│

│значениями пульсаций более 10%  пиковые  значения  напряжений  не  должны│

│превышать 42,4 В.                                                        │

│    <2> I    - максимальный выходной ток при любой неемкостной  нагрузке,│

│         к.з                                                             │

│включая короткое замыкание,  измеренный  через  60  с  после  подключения│

│нагрузки.                                                                │

│    <3> S - максимальная полная выходная мощность при  любой  неемкостной│

│нагрузке, измеренная через 60 с после подключения нагрузки.              │

└─────────────────────────────────────────────────────────────────────────┘

Таблица 2C

Предельные значения для источников электропитания

без ограничения мощности

(требуется устройство защиты от перегрузки по току)

┌───────────────────────────────┬────────────┬────────────┬───────────────┐

│Выходное напряжение U    <1>, В│Выходной ток│Действитель-│  Номинальное  │

│                     х.х       │I    <2>, А │ная мощность│ значение тока │

├───────────────┬───────────────┤ к.з        │S <3>,      │ срабатывания  │

│Переменный ток │Постоянный ток │            │В x А       │  устройства   │

│               │               │            │            │   защиты от   │

│               │               │            │            │  перегрузки   │

│               │               │            │            │по току <4>, А │

├───────────────┼───────────────┼────────────┼────────────┼───────────────┤

│     <= 20     │     <= 20     │<= 1000/U   │   <= 250   │    <= 5,0     │

├───────────────┼───────────────┤         х.х│            ├───────────────┤

│20 < U    <= 30│20 < U    <= 30│            │            │  <= 100/U     │

│      х.х      │      х.х      │            │            │          х.х  │

├───────────────┼───────────────┤            │            ├───────────────┤

│       -       │30 < U    <= 60│            │            │  <= 100/U     │

│               │      х.х      │            │            │          х.х  │

├───────────────┴───────────────┴────────────┴────────────┴───────────────┤

│    <1> U    - выходное напряжение,  измеренное  в соответствии  с  1.4.5│

│         х.х                                                             │

│при  всех  отсоединенных  цепях  нагрузок.   Напряжения   приведены   для│

│синусоидального переменного тока и постоянного тока  без  пульсаций.  Для│

│несинусоидального  переменного  тока  и  постоянного  тока   с   пиковыми│

│значениями пульсаций более 10%  пиковые  значения  напряжений  не  должны│

│превышать 42,4 В.                                                        │

│    <2> I    - максимальный выходной ток при любой неемкостной  нагрузке,│

│         к.з                                                             │

│включая короткое замыкание,  измеренный  через  60  с  после  подключения│

│нагрузки. Элементы, ограничивающие ток, оставляют в  измеряемой  цепи,  а│

│устройства защиты от перегрузки по току шунтируют.                       │

│    <3> S - максимальная полная выходная мощность при  любой  неемкостной│

│нагрузке, измеренная через 60 с  после  подключения  нагрузки.  Элементы,│

│ограничивающие ток, оставляют в измеряемой цепи, а устройства  защиты  от│

│перегрузки по току шунтируют.                                            │

│                                                                         │

│    Примечание. Основанием  для  проведения  измерений  с  шунтированными│

│устройствами защиты от перегрузки по  току  является  суммарная  энергия,│

│служащая причиной возможного  чрезмерного  перегрева  за  период  времени│

│срабатывания устройств защиты от перегрузки по току.                     │

│                                                                         │

│    <4> Номинальное значение тока для устройств защиты, таких как плавкие│

│предохранители  и  автоматические  выключатели,  определяют   исходя   из│

│условия, что они срабатывают при протекании в течение 120 с тока, равного│

│210% номинального значения, приведенного в таблице.                      │

└─────────────────────────────────────────────────────────────────────────┘

При использовании устройства защиты от перегрузки по току необходимо применение плавкого предохранителя или электромеханического устройства без регулировки и автовозврата.

Источник электропитания с ограничением мощности, работающий от сети электропитания переменного тока, или работающий от батареи источник электропитания с ограничением мощности, который во время обеспечения электропитания нагрузки заряжается от сети электропитания переменного тока, должен иметь в своем составе изолирующий трансформатор.

&Соответствие проверяют осмотром, измерением и, при необходимости, проверкой данных, предоставленных изготовителем батарей. Батареи должны быть полностью заряжены при измерениях  и  в соответствии с таблицами 2B и 2C.

Нагрузку, приведенную в строках 2 и 3 таблиц 2B и 2C, устанавливают с учетом передачи максимального тока и мощности соответственно. Имитацию единичных неисправностей в регулирующей сети используют с учетом этих максимальных токов и мощности.&

2.6. Требования к защитному заземлению

Примечание. Дополнительные требования к заземлению оборудования, соединенного с телекоммуникационными сетями, см. в 2.3.2, 2.3.3, 6.1.1 и 6.1.2, для систем кабельного распределения - см. 7.1 и 7.3.1.

2.6.1. Защитное заземление

Следующие части оборудования должны быть надежно соединены с основной клеммой защитного заземления оборудования.

Части, по которым протекают токи, возникающие при неисправностях, от которых срабатывают устройства защиты от перегрузки по току:

a) доступные токопроводящие части, которые могут нести опасное напряжение в случае единичной неисправности (см. 1.4.14);

b) части, которые должны быть заземлены для сохранения работоспособности цепи БСНН, если для них обязательны требования 2.2.3.2 и 2.2.3.3;

c) части, которые должны быть заземлены для сохранения работоспособности цепи НТС, если для них обязательны требования 2.3.3, перечисление b);

d) цепи БСНН, НТС и доступные токопроводящие части, которые должны быть заземлены по 2.3.2, если источником электропитания не является телекоммуникационная сеть или система кабельного распределения.

Части, проводящие другие токи:

e) цепи БСНН, НТС и доступные токопроводящие части, которые обязательно должны быть заземлены по 2.3.2, если источником электропитания является телекоммуникационная сеть или система кабельного распределения;

f) цепи, экраны трансформаторов и компоненты (такие как ограничитель перенапряжений), которые не должны принимать на себя опасное напряжение в случае единичной неисправности (см. 1.4.14), но должны быть заземлены для уменьшения переходных процессов, которые могут действовать изолированно (см. 6.2.1 и 7.3.1);

g) цепи БСНН и НТС, которые обязательно должны быть заземлены для уменьшения или исключения тока от прикосновения в телекоммуникационной сети или системе кабельного распределения.

В области, доступной для обслуживания, проводящие части, такие как каркас электродвигателя, монтажные панели электронных схем и т.д., на которых в случае единичного повреждения изоляции может возникнуть опасное напряжение, должны либо быть подключены к клемме защитного заземления, либо, если это невозможно или трудновыполнимо, быть снабжены соответствующей маркировкой, предупреждающей обслуживающий персонал, что данные части не заземлены и перед тем, как их касаться, необходимо проверить отсутствие опасного напряжения.

&Соответствие проверяют осмотром и проверкой выполнения требований 2.6.3.&

2.6.2. Функциональное заземление

Если необходимо функциональное заземление доступных или других проводящих частей, то к цепям функционального заземления применяют все следующие требования:

- цепь функционального заземления должна быть отделена от частей с опасным напряжением в оборудовании одним из следующих способов:

- двойной или усиленной изоляцией;

- экраном защитного заземления или другой частью проводящего защитного заземления, отделенного от частей, находящихся под опасным напряжением, по крайней мере основной изоляцией;

- допустимо цепь функционального заземления подсоединять к клемме защитного заземления или к проводу защитного соединения;

- клеммы, используемые только для функционального заземления, не должны быть маркированы символом  (символ 5017 МЭК 60417-1) или  (символ 5019 МЭК 60417-1), за исключением мест, где проводящая клемма предусмотрена на компоненте (например, клеммной колодке) или сборочном узле, где символ  разрешен;

Примечание. Другие маркировки, такие как  (символ 5018 МЭК 60417-1) или  (символ 5020 МЭК 60417-1), если подходят, допустимы.

- для внутреннего функционального заземления не используют провода с изоляцией желтого и зеленого цветов, кроме комплексных укрупненных деталей (например, многожильные кабели или ЭМС-фильтры);

- провода с изоляцией желтого и зеленого цветов, расположенные в кабеле электропитания, используют только для подключения к функциональному заземлению:

- оборудование не должно быть маркировано символом  (символ 5172 МЭК 60417-1);

- заделка данного провода внутри оборудования должна отвечать требованиям только 3.1.9.

&Соответствие проверяют осмотром.&

2.6.3. Провода защитного заземления и защитного соединения

2.6.3.1. Общие требования

Провода защитного заземления и провода защитного соединения должны быть рассчитаны на соответствующую токовую нагрузку.

Требования 2.6.3.2 - 2.6.3.4 применяют к проводам защитного заземления и проводам защитного соединения, учитывая требования 2.6.1, перечисления a), b), c) и d).

Для проводов защитного заземления и проводов защитного соединения, соответствующих 2.6.1, перечисление e), применяют требования 2.6.3.4. Испытательный ток устанавливают в 1,5 раза превышающим максимальный ток от телекоммуникационной сети или системы кабельного распределения (если он известен) или равным 2 А в зависимости от того, какой из них больше.

Для проводов защитного заземления и проводов защитного соединения, соответствующих 2.6.1, перечисления f) и g), и для проводов функционального заземления предельный ток должен соответствовать фактическому току при нормальных условиях эксплуатации согласно 3.1.1, т.е. они не обязаны отводить токи повреждения на землю.

2.6.3.2. Размеры проводов защитного заземления

Провод защитного заземления в шнуре электропитания оборудования должен иметь размеры не менее указанных в таблице 3B (см. 3.2.5).

&Соответствие проверяют осмотром и измерением.&

2.6.3.3. Размеры проводов защитного соединения

Провода защитного соединения должны соответствовать одному из следующих условий:

- минимальные размеры проводов - по таблице 3B (см. 3.2.5);

- согласно 2.6.3.4, а также, если номинальное значение тока в цепи более 16 А, минимальные размеры проводов - по таблице 2D;

- только для компонентов - быть не менее, чем провода электропитания компонента.

Таблица 2D

Минимальный размер проводов защитного соединения

┌──────────────────────────────────┬──────────────────────────────────────┐

│ Номинальный ток рассматриваемой  │   Минимальная площадь поперечного    │

│             цепи, А              │         сечения провода, мм2         │

├──────────────────────────────────┼──────────────────────────────────────┤

│               До  16 включ.      │                   -                  │

│       Св.  16 до  25 включ.      │                  1,5                 │

│        "   25 "   32   "         │                  2,5                 │

│        "   32 "   40   "         │                  4,0                 │

│        "   40 "   63   "         │                  6,0                 │

│        "   63 "   80   "         │                 10,0                 │

│        "   80 "  100   "         │                 16,0                 │

│        "  100 "  125   "         │                 25,0                 │

│        "  125 "  160   "         │                 35,0                 │

│        "  160 "  190   "         │                 50,0                 │

│        "  190 "  230   "         │                 70,0                 │

│        "  230 "  260   "         │                 95,0                 │

│        "  260 "  300   "         │                120,0                 │

│        "  300 "  340   "         │                150,0                 │

│        "  340 "  400   "         │                185,0                 │

│        "  400 "  460   "         │                240,0                 │

└──────────────────────────────────┴──────────────────────────────────────┘

Номинальный ток цепи, используемый в таблице 2D при испытании по 2.6.3.4, зависит от наличия устройств защиты от перегрузки по току и места их размещения и должен быть равен наименьшему значению из:

a) номинального значения тока срабатывания устройства защиты от перегрузки по току, указанного в инструкции по эксплуатации оборудования, которое должно быть предусмотрено в электропроводке здания для защиты оборудования;

b) номинального значения тока срабатывания устройства защиты от перегрузки по току, встроенного в оборудование и защищающего цепь или часть оборудования, требующую заземления.

Для оборудования, подключаемого соединителем типа A, в случае неприменяемости требований перечислений a) и b) номинальный ток цепи принимают равным номинальному току оборудования или 16 А, - выбирают наибольшее значение.

&Соответствие проверяют осмотром и измерением.&

2.6.3.4. Сопротивление проводов заземления и их соединений

Провода заземления и их соединения не должны иметь чрезмерных сопротивлений.

Провода защитного заземления считают соответствующими требованиям без испытаний.

Провода защитного соединения, удовлетворяющие требованиям к минимальным размерам проводов, указанным в таблице 3B (см. 3.2.5), и имеющие клеммы согласно таблице 3E (см. 3.3.5), считают соответствующими без испытаний.

&Соответствие проверяют осмотром, измерением, а для проводов защитного соединения, которые не удовлетворяют минимальным размерам, приведенным в таблице 3B (см. 3.2.5), или для клемм защитного соединения, которые не удовлетворяют требованиям таблицы 3E (см. 3.3.5), следующими испытаниями.

Падение напряжения на проводе защитного соединения измеряют после прохождения испытательного тока за период времени, определенный ниже. Испытательный ток может быть либо переменным, либо постоянным, а испытательное напряжение не должно превышать 12 В. Измерения проводят между главной клеммой защитного заземления и точкой в оборудовании, которая в соответствии с требованиями 2.6.1 должна быть заземлена. Сопротивление провода защитного заземления при измерении не учитывают. Однако если провод защитного заземления поставляют вместе с оборудованием, то допускается включать его в испытательную схему, но измерение падения напряжения проводить между главной клеммой защитного заземления и частью, которую требуется заземлить.

Для оборудования с подключением защитного заземления к сборочному узлу или отдельному блоку одиночным проводом или многожильным кабелем, в состав которого входят провода, обеспечивающие сетевое электропитание этого сборочного узла или отдельного блока, сопротивление провода защитного соединения в результат измерения сопротивления не включают. Однако этот пункт применяют в случае, если кабель предохранен устройством защиты с соответствующими номинальными характеристиками, учитывающими размер провода.

Если защита цепей БСНН обеспечивается заземлением в соответствии с 2.2.3.3, то рассматривают сопротивление между заземленной частью цепи БСНН и основной клеммой защитного заземления, а не между незаземленной частью цепи БСНН.

Должны быть приняты меры, исключающие влияние на результаты испытаний сопротивления контакта между наконечником измерительного щупа и испытуемой частью.

Испытательный ток, продолжительность и результаты испытания должны быть следующими:

- если номинальный ток испытуемой цепи 16 А или менее, то испытательный ток равен 1,5 номинального тока испытуемой цепи, длительность испытаний 60 с, сопротивление провода защитного соединения, рассчитанное по падению напряжения, не должно превышать 0,1 Ом;

- если номинальный ток испытуемой цепи превышает 16 А, то:

- для оборудования, питающегося от переменного тока, испытательный ток равен двойному номинальному току испытуемой цепи, длительность испытаний 2 мин, падение напряжения при измерении параллельно проводу защитного соединения не должно превышать 2,5 В;

- для оборудования, питающегося от постоянного тока, испытательный ток и длительность испытаний устанавливает изготовитель, падение напряжения при измерении параллельно проводу защитного соединения не должно превышать 2,5 В.&

2.6.3.5. Цвет изоляции

Цвет изоляции провода защитного заземления в шнуре электропитания, поставляемом с оборудованием, должен быть желтым и зеленым.

Если провод защитного соединения изолирован, изоляция должна быть желтого и зеленого цветов, кроме следующих случаев:

- для заземляющей оплетки изоляция должна быть или желтого и зеленого цветов, или прозрачная;

- для провода защитного соединения в таких узлах, как ленточные кабели, фидеры, печатный монтаж и т.д., допустим любой цвет, если исключено неверное истолкование использования провода.

За исключением предельных значений по 2.6.2, комбинация желтого и зеленого цветов должна быть использована только для изоляции проводов защитного заземления и проводов защитного соединения.

&Соответствие проверяют осмотром.&

2.6.4. Клеммы

2.6.4.1. Общие требования

Требования 2.6.4.2 и 2.6.4.3 применяют только к клеммам защитного заземления, предусмотренным в 2.6.1, перечисления a), b), c) и d).

Примечание. Дополнительные требования к клеммам см. в 3.3.

Для обеспечения защитного заземления согласно 2.6.1, перечисления e), f) и g) достаточно, чтобы клеммы соответствовали 3.3.

2.6.4.2. Клеммы защитного заземления и соединения

Оборудование, в котором требуется защитное заземление, должно иметь главную клемму защитного заземления. Для оборудования со съемным шнуром электропитания клемму заземления приборного ввода считают главной клеммой защитного заземления.

Если оборудование снабжено более чем одним средством подключения электропитания (например, при питании от различных напряжений или частот, или от источника резервного питания), то допускается иметь главную клемму защитного заземления, связанную с каждым разъемом электропитания. В этом случае клеммы должны иметь размеры, соответствующие номинальным параметрам ввода электропитания.

Конструкция клемм должна препятствовать непреднамеренному ослаблению проводов. В общем случае используют конструкцию для токоподводящих клемм, отличную от некоторых клемм колонкового типа, обеспечивающую достаточную упругость в соответствии с этим требованием. Для других конструкций должно быть специальное обеспечение, например применение соответствующих упругих частей, которые не могут быть случайно забыты при установке.

За исключением указанного ниже, все клеммы защитного заземления и соединения колонкового, штыревого и винтового типов должны иметь размеры не менее указанных в таблице 3E (см. 3.3.5).

Клеммы защитных соединений, не соответствующие требованиям таблицы 3E (см. 3.3.5), рассматривают как приемлемые, если они удовлетворяют требованиям соответствующих испытаний по 2.6.3.4.

Клемма главного защитного заземления для постоянно подключенного оборудования должна быть:

- расположена так, чтобы быть легкодоступной во время подключения электропитания;

- снабжена предусмотренными при производстве колонковыми клеммами, штырями, винтами, болтами или, если необходимо, аналогичными клеммами вместе с крепежной арматурой, если применяют провод защитного заземления с площадью поперечного сечения более чем 7 мм2 (диаметром 3 мм и более).

&Соответствие проверяют осмотром и измерением.&

2.6.4.3. Отделение провода защитного заземления от проводов защитного соединения

Должны быть предусмотрены клеммы для раздельного подключения (в случае расположения на одной шине) для каждого провода защитного заземления и провода защитного соединения.

Разрешается одна клемма винтового или штыревого типа для постоянно подключенного оборудования, имеющего несъемный шнур электропитания, или для оборудования, подключаемого соединителем типа A или B со специальным несъемным шнуром электропитания, при этом провод защитного заземления, подключенный к той же клемме, должен быть отделен гайкой от провода защитного соединения. Порядок подключения к клемме провода защитного заземления и проводов защитного соединения не установлен.

Также допускается снабжать отдельной клеммой оборудование с приборным вводом.

&Соответствие проверяют осмотром.&

2.6.5. Надежность защитного заземления

2.6.5.1. Соединение оборудования

Обеспечение защитного заземления оборудования, объединенного в систему, должно быть гарантировано для всего оборудования в соответствии с требованиями по соединению защитного заземления без учета расположения оборудования в системе.

Оборудование, которое содержит провод защитного соединения для сохранения непрерывности цепи защитного заземления в другом оборудовании в системе, не должно быть маркировано символом  (символ 5172 МЭК 60417-1).

Такое оборудование должно также обеспечивать энергией другое оборудование в системе (см. 2.6.5.3).

&Соответствие проверяют осмотром.&

2.6.5.2. Компоненты в проводке защитного заземления и защитного соединения

Провод защитного заземления и провода защитного соединения не должны содержать выключателей или устройств защиты от перегрузки по току.

&Соответствие проверяют осмотром.&

2.6.5.3. Разъединение защитного заземления

Соединения защитного заземления должны быть такими, чтобы его разъединение в одной точке или системе не разъединяло соединения защитного заземления в других частях или блоках системы, если возможная опасность не исключена в это время.

&Соответствие проверяют осмотром.&

2.6.5.4. Части, которые могут быть сняты оператором

Подключение защитного заземления должно быть проведено до момента подключения электропитания и разъединено после его отключения для каждой из следующих конструкций:

- соединителя частей, которые могут быть сняты оператором;

- сетевой вилки шнура электропитания;

- приборного соединителя.

&Соответствие проверяют осмотром.&

2.6.5.5. Части, снимаемые при обслуживании

Защитное заземление должно быть выполнено так, чтобы при снятии обслуживаемой части оно не нарушалось для других частей, если возможная опасность не исключается в это время.

&Соответствие проверяют осмотром.&

2.6.5.6. Стойкость к коррозии

Проводящие части в месте подсоединения к клемме защитного заземления не должны подвергаться значительной коррозии вследствие электрохимических процессов при работе, хранении или транспортировании в условиях, установленных инструкцией по эксплуатации. Следует избегать сочетаний металлов, указанных в Приложении J. Стойкость к коррозии может быть обеспечена соответствующим покрытием или окрашиванием.

&Соответствие проверяют осмотром с учетом электрохимических потенциалов (Приложение J).&

2.6.5.7. Винты защитного соединения

Примечание. Следующие требования являются дополнительными к приведенным в 3.1.6.

Самонарезающие (резьбонарезающие и резьбовыдавливающие) винты и винты с промежутком между витками резьбы (для листового металла) допускаются к обеспечению защитных соединений, если это не связано с необходимостью нарушения соединений во время обслуживания.

В любом случае толщина металлической части в месте применения внутренней резьбы должна быть не менее двойного шага резьбы винта. Разрешено использовать местное выдавливание (пуклевку) металлической части, чтобы увеличить эффективную толщину.

Не менее двух витков резьбы должно быть использовано для каждого соединения. Кроме того, разрешено использовать одиночные самонарезающие винты при условии, что толщина металлической части в месте нарезания резьбы должна быть не менее 0,9 мм для резьбовыдавливающих винтов и 1,6 мм - для резьбонарезающих винтов.

&Соответствие проверяют осмотром.&

2.6.5.8. Заземление через телекоммуникационную сеть или систему кабельного распределения

Защитное заземление не должно быть осуществлено через телекоммуникационную сеть или систему кабельного распределения.

&Соответствие проверяют осмотром.&

2.7. Ток перегрузки и защита от короткого замыкания на землю в первичных цепях

2.7.1. Основные требования

Устройства защиты в первичных цепях от перегрузки по току, короткого замыкания, замыкания на землю должны либо входить в состав оборудования, либо являться составной частью электропроводки здания.

Если защита оборудования, подключаемого соединителем типа B, или оборудования, подключенного постоянно, обеспечивается защитными устройствами электропроводки здания, то инструкция по эксплуатации оборудования должна устанавливать и точно определять требования к защите от короткого замыкания или перегрузок по току, или, если необходимо, для обоих случаев.

Примечание. В странах, являющихся членами Европейского комитета по стандартизации в области электротехники (CENELEC), требуется, чтобы устройства защиты соответствовали 5.3 с некоторыми исключениями и входили в состав изделия.

2.7.2. Неисправности, не указанные в 5.3

Устройства защиты от неисправностей, не указанных в 5.3 (например, коротких замыканий на защитное заземление в первичной цепи), не обязательно должны входить в состав оборудования.

&Соответствие проверяют осмотром.&

2.7.3. Дублирующая защита от коротких замыканий

Если отсутствует дублирующая защита от короткого замыкания, то устройства защиты должны обеспечивать прерывание максимально возможного тока, вызванного неисправностью (включая ток короткого замыкания).

Для постоянно подключенного оборудования или для оборудования, подключаемого соединителем типа B, разрешено дублирующую защиту от короткого замыкания устанавливать в электропроводке здания.

Для оборудования, подключаемого соединителем типа A, установку устройства защиты в электропроводке здания считают достаточной для защиты от короткого замыкания.

Примечание. Если в первичных цепях используют предохранители, удовлетворяющие требованиям МЭК 60127 [5], то они должны иметь высокую разрывающую способность (1500 А), если ожидаемый ток короткого замыкания превышает 35 А или 10-кратный номинальный ток предохранителя, каким бы большим он ни был.

&Соответствие проверяют осмотром и испытаниями по 5.3.&

2.7.4. Количество устройств защиты и места их установки

Количество и расположение защитных систем или устройств в первичной цепи должно быть таким, чтобы выявить и прервать токи перегрузки, возникшие в любой токовой цепи (например, между фазами, между фазой и нейтралью, между фазой и проводом защитного заземления или между фазой и проводом защитного соединения).

Не применяют защиту от повреждения заземления в оборудовании в каждом из следующих случаев:

- нет подключения к земле;

- имеется двойная или усиленная изоляция между первичной цепью и всеми частями, соединенными с землей.

Примечание 1. Если применяют двойную или усиленную изоляцию, то короткое замыкание на землю рассматривают как две неисправности.

При подключении электропитания к нагрузке, использующей более одного фазного провода, в случае если устройство защиты отключает нейтральный провод, оно должно одновременно отключать и все остальные провода электропитания. Поэтому в таких случаях не используют однополюсные устройства защиты.

&Соответствие проверяют осмотром и, где это необходимо, имитацией условий повреждения.&

Примечание 2. Для устройств защиты, являющихся неотъемлемой частью оборудования, примеры минимального числа и мест размещения плавких предохранителей или автоматических выключателей, необходимых для прерывания тока при неисправностях в обычно встречающихся системах электропитания, даны в таблице 2E для однофазного оборудования или сборочных узлов и в таблице 2F для трехфазного оборудования. Примеры не являются обязательными для устройств защиты в электропроводке здания.

Таблица 2E

Примеры устройств защиты в однофазном оборудовании

или сборочных узлах

Таблица 2F

Примеры устройств защиты трехфазного оборудования

2.7.5. Защита несколькими устройствами

Если устройства защиты используют более чем в одном полюсе электропитания для рассматриваемой нагрузки, то эти устройства располагают вместе. Разрешено объединять два и более устройства защиты в единое устройство.

&Соответствие проверяют осмотром.&

2.7.6. Предупреждение для обслуживающего персонала

Соответствующая маркировка должна быть предусмотрена на оборудовании или требования должны быть приведены в инструкции по эксплуатации с целью предупредить обслуживающий персонал о возможной опасности в случаях:

- постоянно подключенного оборудования, оборудования, снабженного нереверсивной сетевой вилкой, или если в нейтрали однофазного оборудования установлен плавкий предохранитель, а также

- если после срабатывания устройства защиты части оборудования, оставшиеся под напряжением, могут представлять собой опасность во время обслуживания.

Возможно применение следующего (или аналогичного) предупреждения:

#ВНИМАНИЕ!

ДВУХПОЛЮСНАЯ ЗАЩИТА.

ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ В НЕЙТРАЛИ#

В качестве альтернативы вышеуказанного предупреждения допускается использование комбинации следующих символов:

- символ опасности поражения электрическим током  (символ N 5036 ИСО 3864) и

- символ плавкого предохранителя (символ 5016 МЭК 60417-1) с индексом N, обозначающим, что плавкий предохранитель находится в нейтральном проводе  N. Тем не менее, в этом случае предупреждение должно содержаться и в инструкции по эксплуатации.

2.8. Защитные блокировки

2.8.1. Основные положения

Защитные блокировки устанавливают там, где разрешен доступ оператора в область, представляющую собой опасность при нормальных условиях эксплуатации в соответствии с требованиями настоящего стандарта.

2.8.2. Требования по защите

Конструкции защитных блокировок должны устранять опасность до того, как крышка, дверца и т.п. окажутся в положении, позволяющем испытательному пальцу в соответствии с рисунком 2A (см. 2.1.1.1) контактировать с опасными частями.

Защита от поражения электрическим током и энергетической опасности при смещении, открытии дверцы или снятии крышки и т.п. должна:

- неизбежно сопровождаться предварительным отключением электропитания таких частей или

- автоматически вызывать отключение электропитания таких частей и понижать в течение 2 с напряжение до значения не более 42,4 В пикового значения переменного тока или 60 В постоянного тока, а энергетический уровень - до значения менее 20 Дж.

Для движущейся части, по инерции сохраняющей движение и продолжающей представлять собой механическую опасность (например, вращающийся барабан печатающего устройства), закрытой дверцей или крышкой, которые смещаются, открываются или снимаются, необходимо:

- обязательно предварительно уменьшить перемещения до безопасного допустимого уровня;

- автоматически обеспечить снижение перемещения до безопасного допустимого уровня.

&Соответствие проверяют осмотром, измерением и применением испытательного пальца согласно рисунку 2A (см. 2.1.1.1).&

2.8.3. Неумышленное возобновление деятельности

Конструкции защитных блокировок должны исключать возможность неумышленного возникновения опасности при незакрытых крышках, ограждениях, дверях и т.п.

Любую доступную блокировку, которая может быть приведена в действие с помощью испытательного пальца в соответствии с рисунком 2A (см. 2.1.1.1), рассматривают как элемент, способный вызвать непреднамеренную опасность.

Выключатели защитной блокировки следует выбирать с учетом механических ударов и вибраций, возникающих при нормальной работе, чтобы они не являлись причиной непреднамеренного срабатывания, приводящего к опасным последствиям.

&Соответствие проверяют осмотром и, при необходимости, с помощью испытательного пальца (см. рисунок 2A).&

2.8.4. Безопасный режим работы

Система защитной блокировки должна быть сконструирована так, чтобы повреждение в работе системы блокировки во время нормального срока службы оборудования:

- не происходило, а при возникновении не создавало экстремальной опасности, или

- если происходило, то не создавало опасностей, от которых требуется защита.

&Соответствие проверяют осмотром системы блокировки, электрических схем, исследованием имеющихся доступных данных и, если необходимо, имитацией единичных отказов (см. 1.4.14), например отказа полупроводникового устройства или электромеханической детали. Движущиеся детали в механических и электромеханических системах не являются объектами имитации единичных отказов, если они соответствуют требованиям 2.8.5 и 2.8.7.

Для испытаний разрешено применение моделей систем блокировки.&

2.8.5. Блокировки с движущими частями

Движущиеся части в системах механической и электромеханической блокировки должны иметь адекватную прочность.

&Соответствие проверяют осмотром системы блокировки, исследованием доступных данных и, если необходимо, проведением 10000 циклов операций включения-выключения.&

Примечание. Испытание выполняют, чтобы проверить стойкость движущихся частей, отличных от выключателей блокировки и реле. Выключатели блокировки и реле в общем случае относятся к 2.8.7. Если требуются испытания по 2.8.7.3 в дополнение к приведенным выше испытаниям, то они должны быть совмещены.

2.8.6. Обход защитной блокировки

Если у обслуживающего персонала возникает необходимость отключения защитной блокировки, то должно быть предусмотрено следующее:

- выполнение специальных действий для отключения;

- автоматическое возвращение в состояние нормальной работы после окончания обслуживания или запрет нормальной работы, пока обслуживающий персонал не закончит ремонт;

- наличие инструмента для работы в области, доступной оператору, и исключение возможности приведения в действие защитной блокировки испытательным пальцем согласно рисунку 2A (см. 2.1.1.1);

- отсутствие возможности шунтировать защитную блокировку при предельной опасности, если другие средства защиты не обеспечивают безопасности в этом случае. Оборудование должно быть разработано так, чтобы блокировка не могла быть шунтирована, пока другие средства защиты не установлены и не начинают работать.

&Соответствие проверяют осмотром.&

2.8.7. Выключатели и реле в системах блокировки

Выключатель системы блокировки должен соответствовать требованиям:

- МЭК 61058-1 после 10000 циклов работы в соответствии с МЭК 61058-1, 7.1.4.4 или

- 2.8.7.1 и удовлетворять требованиям испытаний 2.8.7.3 и 2.8.7.4, или

- удовлетворять требованиям испытаний 2.8.7.2 - 2.8.7.4.

Реле системы блокировки должно:

- соответствовать 2.8.7.1 и удовлетворять требованиям испытаний 2.8.7.3 и 2.8.7.4 или

- удовлетворять требованиям испытаний 2.8.7.2 - 2.8.7.4.

2.8.7.1. Зазоры между контактами

Если контакты разрывают первичную цепь, то зазор между ними должен быть не менее зазора для разрывающего устройства (см. 3.4.2). Если контакты разрывают иную, чем первичная, цепь, то зазор между ними должен быть не менее минимального значения в соответствии с 2.10.3.3 для основной изоляции во вторичной цепи.

&Соответствие проверяют исследованием доступных данных и, если необходимо, измерениями.&

2.8.7.2. Испытания на перегрузку

&Контакты блокировочного выключателя или реле подвергают испытаниям на перегрузку 50 циклами работы со скоростью от 6 до 10 циклов в минуту путем замыкания и размыкания тока, значение которого равно 150% протекающего тока. Если контакт коммутирует электродвигатель, то в этом случае испытания проводят в условиях заторможенного ротора. После испытаний выключатель или реле должен(но) функционировать нормально.&

2.8.7.3. Испытания на износоустойчивость

&Контакты блокировочного выключателя или реле подвергают испытаниям на износоустойчивость путем замыкания и размыкания тока, значение которого равно 100% протекающего тока в цепи, со скоростью от 6 до 10 циклов в минуту. Более высокую скорость применяют, если требует изготовитель. Для магнитоуправляемых переключателей в цепях СНН, БСНН и НТС-1 испытания проводят 100000 циклов. Для других переключателей и реле испытания проводят 10000 циклов. После испытаний выключатель или реле должен(но) функционировать нормально.&

2.8.7.4. Испытание на электрическую прочность

&Испытание на электрическую прочность зазоров между контактами, за исключением контактов язычковых переключателей в цепях СНН, БСНН и НТС-1, проводят в соответствии с 5.2.2 после испытаний по 2.8.7.2 и 2.8.7.3. Если испытывают зазоры между контактами в первичной цепи, то испытательное напряжение должно быть равно требуемому для основной изоляции в первичной цепи.&

2.8.8. Механические приводы

Если безопасность подвижной части обеспечивается системой механической блокировки, то должны быть приняты меры, защищающие подвижную часть от перегрузки. Если это требование не выполняется из-за конструкции составных частей, то перемещение исполнительного механизма за пределы рабочего положения должно быть ограничено до 50% максимального, например при монтаже или размещении, или регулировании.

&Соответствие проверяют осмотром и измерениями.&

2.9. Электрическая изоляция

2.9.1. Свойства изоляционных материалов

При выборе и применении изоляционных материалов необходимо учитывать требования к электрической, тепловой и механической прочности, частоте рабочего напряжения, а также к условиям окружающей среды (температуре, давлению, влажности и загрязненности).

Не следует применять для изоляции гигроскопичные материалы, а также материалы, содержащие асбест, натуральную резину.

Приводной ремень и соединения не могут гарантировать электрическую изоляцию, кроме специально сконструированных ремней или соединений, которые исключают возможность замены на нерекомендованный тип.

&Соответствие проверяют осмотром и, при необходимости, оценкой характеристик материала.

Если отсутствуют характеристики гигроскопических свойств изоляционного материала, их определяют воздействием влажностью в соответствии с 2.9.2 на компонент или сборочный узел, содержащий испытуемую изоляцию. После этого изоляция должна быть подвергнута испытаниям на электрическую прочность согласно 5.2.2, причем в той же камере влажности или помещении, в которой(ом) образцы были нагреты до предписанной температуры.&

2.9.2. Условия влажности

&При проверке соответствия изоляционных материалов требованиям 2.9.1, 2.10.6.5 или 2.10.7 воздействие влажностью проводят в течение 48 ч в камере или помещении с относительной влажностью воздуха от 91% до 95%. Температуру воздуха t во всех местах расположения образцов следует поддерживать с точностью до 1 °C в диапазоне 20 °C - 30 °C при отсутствии конденсации. При этом компонент или сборочный узел должен быть обесточен.

По согласованию с изготовителем допускается устанавливать время воздействия свыше 48 ч.

Перед воздействием влажностью температура образца должна быть доведена до температуры от t до (t + 4) °C.&

2.9.3. Категории изоляции

Изоляцию рассматривают как функциональную, основную, дополнительную, усиленную или двойную.

Примеры применения изоляции во многих общих случаях приведены в таблице 2G и проиллюстрированы на рисунке 2F, но существуют другие решения и случаи. Эти примеры являются справочными. В других случаях необходимая степень изоляции может быть выше или ниже. Там, где различная степень изоляции или специальная конфигурация частей, находящихся под напряжением, приведенная в примерах, не является представительной, необходимая степень изоляции должна быть определена рассмотрением воздействия единичного отказа (см. 1.4.14). При этом должны быть сохранены требования к защите от поражения электрическим током.

Таблица 2G

Примеры применения изоляции

┌────────────────┬───────────────────────────────────────────┬────────────┐

│Степень изоляции│           Расположение изоляции           │ Пояснения  │

│                ├─────────────────────┬─────────────────────┤к рисунку 2F│

│                │        между        │          и          │            │

├────────────────┼─────────────────────┼─────────────────────┼────────────┤

│ Функциональная,│ незаземленной цепью │ - заземленной       │ F1         │

│см. <1>         │БСНН или проводящей  │проводящей частью    │            │

│                │частью, изолированной├─────────────────────┼────────────┤

│                │двойной изоляцией    │ - проводящей частью,│ F2         │

│                │                     │изолированной двойной│            │

│                │                     │изоляцией            │            │

│                │                     ├─────────────────────┼────────────┤

│                │                     │ - незаземленной     │ F2         │

│                │                     │цепью БСНН           │            │

│                │                     ├─────────────────────┼────────────┤

│                │                     │ - заземленной цепью │ F1         │

│                │                     │БСНН                 │            │

│                │                     ├─────────────────────┼────────────┤

│                │                     │ - заземленной цепью │ F10,       │

│                │                     │НТС-1                │см. <6>     │

│                ├─────────────────────┼─────────────────────┼────────────┤

│                │ заземленной цепью   │ - заземленной цепью │ F11        │

│                │БСНН                 │БСНН                 │            │

│                │                     ├─────────────────────┼────────────┤

│                │                     │ - заземленной       │ F11        │

│                │                     │проводящей частью    │            │

│                │                     ├─────────────────────┼────────────┤

│                │                     │ - незаземленной     │ F12,       │

│                │                     │цепью НТС-1          │см. <6>     │

│                │                     ├─────────────────────┼────────────┤

│                │                     │ - заземленной цепью │ F13,       │

│                │                     │НТС-1                │см. <6>     │

│                ├─────────────────────┼─────────────────────┼────────────┤

│                │ цепью СНН или       │ - заземленной       │ F3         │

│                │проводящей частью,   │проводящей частью    │            │

│                │изолированной        ├─────────────────────┼────────────┤

│                │основной изоляцией   │ - заземленной цепью │ F3         │

│                │                     │БСНН                 │            │

│                │                     ├─────────────────────┼────────────┤

│                │                     │ - проводящей частью,│ F4         │

│                │                     │изолированной        │            │

│                │                     │основной изоляцией   │            │

│                │                     ├─────────────────────┼────────────┤

│                │                     │ - цепью СНН         │ F4         │

│                ├─────────────────────┼─────────────────────┼────────────┤

│                │ заземленной         │ - заземленной       │ F5         │

│                │вторичной цепью,     │вторичной цепью,     │            │

│                │находящейся под      │находящейся под      │            │

│                │опасным напряжением  │опасным напряжением  │            │

│                ├─────────────────────┼─────────────────────┼────────────┤

│                │ цепью НТС-1         │ цепью НТС-1         │ F7         │

│                ├─────────────────────┼─────────────────────┼────────────┤

│                │ цепью НТС-2         │ цепью НТС-2         │ F8         │

│                ├─────────────────────┼─────────────────────┼────────────┤

│                │ цепью НТС-3         │ цепью НТС-3         │ F9         │

│                ├─────────────────────┼─────────────────────┼────────────┤

│                │ слоями обмоток      │          -          │ F6         │

│                │трансформатора       │                     │            │

├────────────────┼─────────────────────┼─────────────────────┼────────────┤

│ Основная       │ первичной цепью     │ - заземленной       │ B1         │

│                │                     │или незаземленной    │            │

│                │                     │вторичной цепью,     │            │

│                │                     │находящейся под      │            │

│                │                     │опасным напряжением  │            │

│                │                     ├─────────────────────┼────────────┤

│                │                     │ - заземленной       │ B2         │

│                │                     │проводящей частью    │            │

│                │                     ├─────────────────────┼────────────┤

│                │                     │ - заземленной цепью │ B2         │

│                │                     │БСНН                 │            │

│                │                     ├─────────────────────┼────────────┤

│                │                     │ - проводящей частью,│ B3         │

│                │                     │изолированной        │            │

│                │                     │основной изоляцией   │            │

│                │                     ├─────────────────────┼────────────┤

│                │                     │ - цепью СНН         │ B3         │

│                ├─────────────────────┼─────────────────────┼────────────┤

│                │ заземленной         │ - незаземленной     │ B4         │

│                │или незаземленной    │вторичной цепью,     │            │

│                │вторичной цепью,     │находящейся под      │            │

│                │находящейся под      │опасным напряжением  │            │

│                │опасным напряжением  ├─────────────────────┼────────────┤

│                │                     │ - заземленной       │ B5         │

│                │                     │проводящей частью    │            │

│                │                     ├─────────────────────┼────────────┤

│                │                     │ - заземленной цепью │ B5         │

│                │                     │БСНН                 │            │

│                │                     ├─────────────────────┼────────────┤

│                │                     │ - проводящей частью,│ B6         │

│                │                     │изолированной        │            │

│                │                     │основной изоляцией   │            │

│                │                     ├─────────────────────┼────────────┤

│                │                     │ - цепью СНН         │ B6         │

│                ├─────────────────────┼─────────────────────┼────────────┤

│                │ незаземленной цепью │ - незаземленной     │ B7, см. <6>│

│                │БСНН или проводящей  │цепью НТС-1          │            │

│                │частью, изолированной├─────────────────────┼────────────┤

│                │двойной изоляцией    │ - цепью НТС-2       │ B8         │

│                │                     ├─────────────────────┼────────────┤

│                │                     │ - цепью НТС-3       │ B9, см. <5>│

│                ├─────────────────────┼─────────────────────┼────────────┤

│                │ заземленной цепью   │ - цепью НТС-2       │ B10,       │

│                │БСНН                 │                     │см. <4>     │

│                │                     ├─────────────────────┼────────────┤

│                │                     │ - цепью НТС-3       │ B11,       │

│                │                     │                     │см. <4>, <5>│

│                ├─────────────────────┼─────────────────────┼────────────┤

│                │ цепью НТС-2         │ - незаземленной     │ B12,       │

│                │                     │цепью НТС-1          │см. <5>     │

│                │                     ├─────────────────────┼────────────┤

│                │                     │ - заземленной цепью │ B13,       │

│                │                     │НТС-1                │см. <4>, <5>│

│                │                     ├─────────────────────┼────────────┤

│                │                     │ - цепью НТС-3       │ B14,       │

│                │                     │                     │см. <6>     │

│                ├─────────────────────┼─────────────────────┼────────────┤

│                │ цепью НТС-3         │ - незаземленной     │ B12        │

│                │                     │цепью НТС-1          │            │

│                │                     ├─────────────────────┼────────────┤

│                │                     │ - заземленной цепью │ B13,       │

│                │                     │НТС-1                │см. <4>     │

├────────────────┼─────────────────────┼─────────────────────┼────────────┤

│ Дополнительная │ проводящей частью,  │ - проводящей частью,│ S1, см. <2>│

│                │изолированной        │изолированной двойной│            │

│                │основной изоляцией   │изоляцией            │            │

│                │или цепью СНН        ├─────────────────────┼────────────┤

│                │                     │ - незаземленной     │ S1, см. <2>│

│                │                     │цепью БСНН           │            │

│                ├─────────────────────┼─────────────────────┼────────────┤

│                │ цепью НТС           │ - проводящей частью,│ S2, см. <4>│

│                │                     │изолированной        │            │

│                │                     │основной изоляцией   │            │

│                │                     ├─────────────────────┼────────────┤

│                │                     │ - цепью СНН         │ S2         │

├────────────────┼─────────────────────┼─────────────────────┼────────────┤

│ Дополнительная │ незаземленной       │ - проводящей частью,│ S/R1,      │

│или усиленная   │вторичной цепью,     │изолированной двойной│см. <3>     │

│                │находящейся под      │изоляцией            │            │

│                │опасным напряжением  ├─────────────────────┼────────────┤

│                │                     │ - незаземленной     │ S/R1,      │

│                │                     │цепью БСНН           │см. <3>     │

│                │                     ├─────────────────────┼────────────┤

│                │                     │ - цепью НТС         │ S/R2,      │

│                │                     │                     │см. <3>     │

├────────────────┼─────────────────────┼─────────────────────┼────────────┤

│ Усиленная      │ первичной цепью     │ - проводящей частью,│ R1         │

│                │                     │изолированной двойной│            │

│                │                     │изоляцией            │            │

│                │                     ├─────────────────────┼────────────┤

│                │                     │ - незаземленной     │ R1         │

│                │                     │цепью БСНН           │            │

│                │                     ├─────────────────────┼────────────┤

│                │                     │ - цепью НТС         │ R2         │

│                ├─────────────────────┼─────────────────────┼────────────┤

│                │ заземленной         │ - проводящей частью,│ R3         │

│                │вторичной цепью,     │изолированной двойной│            │

│                │находящейся под      │изоляцией            │            │

│                │опасным напряжением  ├─────────────────────┼────────────┤

│                │                     │ - незаземленной     │ R3         │

│                │                     │цепью БСНН           │            │

│                │                     ├─────────────────────┼────────────┤

│                │                     │ - цепью НТС         │ R4         │

├────────────────┴─────────────────────┴─────────────────────┴────────────┤

│    <1> См. требования к функциональной изоляции в 5.3.4.                │

│    <2> Рабочее напряжение для дополнительной изоляции между  цепями  СНН│

│или проводящей частью с  основной  изоляцией  и  незаземленной  доступной│

│проводящей частью равно самому неблагоприятному рабочему  напряжению  для│

│основной изоляции. Самое неблагоприятное рабочее  напряжение  может  быть│

│сформировано первичной или  вторичной  цепью  и  в  соответствии  с  этим│

│установлено требование к изоляции.                                       │

│    <3>  Изоляция  между  незаземленной   вторичной   цепью   с   опасным│

│напряжением и незаземленной проводящей доступной частью или цепью (S/R на│

│рисунке  2F)  должна  удовлетворять   следующим   самым   неблагоприятным│

│требованиям:                                                             │

│    - усиленная  изоляция,  рабочее  напряжение  которой  равно  опасному│

│напряжению, или                                                          │

│    -  дополнительная  изоляция,   рабочее   напряжение   которой   равно│

│напряжению между:                                                        │

│    - вторичной цепью с опасным напряжением,                             │

│    - другой вторичной цепью с опасным напряжением или первичной цепью.  │

│    Эти примеры применяют, если:                                         │

│    - используется только основная изоляция между вторичной  и  первичной│

│цепями;                                                                  │

│    - используется  только   основная  изоляция  между  вторичной   цепью│

│и землей.                                                                │

│    <4> Основная изоляция не требуется (см. 2.3.2).                      │

│    <5> Применяют требования 2.10. См. также 6.2.1.                      │

│    <6> Не применяют требования 2.10, но учитывают требования 6.2.1.     │

│                                                                         │

│    Примечание.  Термин  "проводящая  часть"  относится  к   электрически│

│проводящей части, которая:                                               │

│    - нормально не находится под напряжением;                            │

│    - не соединена с любой из последующих цепей:                         │

│      - цепью, находящейся под опасным напряжением, или                  │

│      - цепью СНН, или                                                   │

│      - цепью НТС, или                                                   │

│      - цепью БСНН, или                                                  │

│      - цепью с ограничением тока.                                       │

│    Примерами  такой  проводящей  части  являются  корпус   оборудования,│

│сердечник  трансформатора  и,  в  некоторых  случаях,  проводящие  экраны│

│в трансформаторах.                                                       │

│    Если такая  проводящая  часть  защищена  от  части,  находящейся  под│

│опасным напряжением, посредством:                                        │

│    - двойной или усиленной изоляции, -  ее  определяют  как  "проводящую│

│часть с двойной изоляцией";                                              │

│    - основной изоляции плюс защитное заземление,  -  ее  определяют  как│

│"заземленную проводящую часть";                                          │

│    - основной изоляции, но без заземления, т.е.  она  не  имеет  второго│

│уровня  защиты,  -  ее  определяют  как  "проводящую  часть  с   основной│

│изоляцией".                                                              │

│    Термин "заземленная" относится к цепи  или  проводящей  части  в  том│

│случае, если она соединена с клеммой защитного заземления или имеет такой│

│контакт, который удовлетворяет  требованиям  2.6  (хотя  и  не  требуется│

│находиться под потенциалом земли). В противном случае цепь или проводящую│

│часть определяют термином "незаземленная".                               │

└─────────────────────────────────────────────────────────────────────────┘

F - функциональная изоляция; B - основная изоляция;

R - усиленная изоляция; S - дополнительная изоляция;

S/R - см. сноску <3> в таблице 2G

Сноски <1> - <6> см. в таблице 2G.

Рисунок 2F. Примеры применения изоляции

Изоляцию можно шунтировать проводящими частями (например, в случаях, указанных в 1.5.7, 2.2.4, 2.3.4 или 2.4.3), но при этом следует соблюдать необходимый уровень надежности.

Двойная изоляция может иметь взаимное чередование основного и дополнительного слоев. При использовании двойной изоляции разрешается цепи СНН или незаземленную проводящую часть размещать между основной и дополнительной изоляциями, если сохраняется их общий изолирующий уровень.

2.10. Зазоры, пути утечки и расстояния через изоляцию

2.10.1. Общие требования

Размеры зазоров должны быть такими, чтобы выбросы напряжений как следствие переходных процессов, которые могут воздействовать на оборудование, и пиковое значение напряжения, которое может генерироваться в оборудовании, не приводили к пробою зазора. Подробные требования приведены в 2.10.3.

Размеры путей утечки должны быть такими, чтобы для данного рабочего напряжения и степени загрязнения не было искрового перекрытия или не происходило пробоя (трекинга) изоляции. Подробные требования приведены в 2.10.4.

Методы измерения зазоров и путей утечки приведены в Приложении F.

Сплошная изоляция должна быть:

- таких размеров, что напряжения переходных процессов, которые воздействуют на оборудование, и пиковое значение напряжения, которое генерируется в оборудовании, не приводили к пробою сплошной изоляции;

- тонкослойная изоляция должна быть равномерной, чтобы вероятность нарушения изоляции была одинаковой и ограниченной.

Подробные требования приведены в 2.10.5.

Представленные в 2.10 требования относятся к изоляции, работающей при частотах до 30 кГц. Те же требования могут быть применены к изоляции, работающей при частотах более 30 кГц, если нет других данных.

Примечание. Информацию о свойствах изоляции на других частотах см. в МЭК 60664-1 и МЭК/ТО (технический отчет) 60664-4 [6].

Для функциональной изоляции допускаются зазоры и пути утечки менее установленных в 2.10 при соответствии их требованиям 5.3.4, перечисление b) или 5.3.4, перечисление c).

Допускается для зазоров и путей утечки разделение на несоединяемые проводящие части, например неиспользуемые контакты проводов, таким образом, чтобы сумма отдельных путей удовлетворяла предъявляемым требованиям (см. рисунок F.13, Приложение F).

Значения минимальных зазоров и путей утечки для различных степеней загрязнения:

- степень загрязнения 1 применима к составным частям и блокам, которые герметизированы так, чтобы исключить проникновение пыли и влаги (см. 2.10.7);

- степень загрязнения 2 применима в целом к оборудованию, входящему в область распространения настоящего стандарта;

- степень загрязнения 3 применима, если местная окружающая среда внутри оборудования подвергается проводящему загрязнению или сухому непроводящему загрязнению, которое может стать проводящим из-за возможной конденсации.

2.10.2. Определение рабочего напряжения

При определении рабочих напряжений применяют следующие требования (см. также 1.4.7):

- значение номинального напряжения или верхнего напряжения диапазона номинального напряжения должно быть учтено:

        - для рабочего напряжения между первичной цепью и землей,

        - для рабочего напряжения между первичной и вторичной цепями, и

- незаземленные доступные проводящие части рассматривают как заземленные;

- если потенциал обмотки трансформатора или другой части плавающий, т.е. эти части не подключены к цепи, которая устанавливает их потенциал относительно земли, считают, что они заземлены в точке, в которой возникает наибольшее рабочее напряжение;

- если используют двойную изоляцию, то рабочее напряжение, приложенное к основной изоляции, определяют для случая пробоя дополнительной изоляции и наоборот. Для двойной изоляции между обмотками трансформатора следует предполагать наличие короткого замыкания в точке, для которой в другой изоляции возникает наибольшее рабочее напряжение;

- за исключением разрешенного в 2.10.10, для изоляции между двумя обмотками трансформатора выбирают наибольшее напряжение между любыми двумя точками двух обмоток, принимая во внимание внешние напряжения, к которым могут быть подключены эти обмотки;

- за исключением разрешенного в 2.10.10, для изоляции между обмоткой трансформатора и другой частью выбирают наибольшее напряжение, возникающее между любой точкой обмотки и другой частью.

2.10.3. Зазоры

2.10.3.1. Общие требования

Допускается использовать один из следующих методов или альтернативный метод в соответствии с Приложением G для конкретных компонентов или сборочных узлов, или для всего оборудования.

Примечания. 1. Преимуществами метода в соответствии с Приложением G являются следующие:

- зазоры приведены в соответствие с требованиями МЭК 60664-1 и, кроме того, гармонизированы с другими публикациями по безопасности (например, для трансформаторов);

- для разработчиков предусмотрена дополнительная возможность использовать уточненный (по сравнению с методом в 2.10.3) метод, где строки таблиц 2H, 2J и 2K рассматривают последовательно - одну за другой;

- принято во внимание ослабление переходных процессов внутри оборудования, включая первичные цепи;

- уточнены противоречия в таблице 2H (4000 В пикового значения требуют 2,0 или 2,5 мм для функциональной изоляции и 3,2 мм для основной изоляции).

2. Требования к зазорам и требования к электрической прочности базируются на ожидаемых напряжениях от переходных процессов, которые могут поступать в оборудование из сети электропитания переменного тока. В соответствии с МЭК 60664-1 значения величин этих переходных процессов определяют при нормальном напряжении сети электропитания. Эти переходные процессы распределяются по категориям в четырех группах в соответствии с МЭК 60664-1 в качестве категорий перенапряжений от I до IV (известны также как установочные категории от I до IV). Приложение G охватывает все четыре категории перенапряжений. Для настоящего стандарта принята допустимой категория II.

3. Конструкция сплошной изоляции и зазоры должны быть согласованы так, чтобы при возникновении перенапряжений от переходных процессов, превышающих ограничения, установленные для категории II, сплошная изоляция выдерживала более высокое напряжение, чем зазоры.

Таблица 2H

Минимальные зазоры для изоляции в первичных цепях

и между первичными и вторичными цепями

                                                       Зазоры в миллиметрах

┌───────────────────┬───────────────────────────────┬────────────────────────────────┬────────────────┐

│Рабочее напряжение,│Напряжение переходных процессов│Напряжение переходных процессов │   Напряжение   │

│         В         │   сети 1500 В (номинальное    │    сети 2500 В (номинальное    │   переходных   │

│                   │напряжение сети электропитания │ напряжение сети электропитания │ процессов сети │

│                   │  переменного тока <= 150 В)   │переменного тока > 150 <= 300 В)│     4000 В     │

│                   │                               │                                │  (номинальное  │

│                   │                               │                                │напряжение сети │

│                   │                               │                                │ электропитания │

│                   │                               │                                │переменного тока│

│                   │                               │                                │> 300 <= 600 В) │

├─────────┬─────────┼───────────────┬───────────────┼────────────────┬───────────────┼────────────────┤

│Пиковое  │Средне-  │    Степени    │    Степень    │    Степени     │    Степень    │    Степени     │

│значение │квадра-  │  загрязнения  │ загрязнения 3 │  загрязнения   │ загрязнения 3 │  загрязнения   │

│напряже- │тичное   │     1 и 2     │               │     1 и 2      │               │    1, 2 и 3    │

│ния или  │значение │               │               │                │               │                │

│напряже- │напряже- ├───┬─────┬─────┼───┬─────┬─────┼────┬─────┬─────┼───┬─────┬─────┼────┬─────┬─────┤

│ние      │ния      │ F │ B/S │  R  │ F │ B/S │  R  │ F  │ B/S │  R  │ F │ B/S │  R  │ F  │ B/S │  R  │

│постоян- │(синусо- │   │     │     │   │     │     │    │     │     │   │     │     │    │     │     │

│ного тока│идальное)│   │     │     │   │     │     │    │     │     │   │     │     │    │     │     │

├─────────┼─────────┼───┼─────┼─────┼───┼─────┼─────┼────┼─────┼─────┼───┼─────┼─────┼────┼─────┼─────┤

│  <= 71  │  <= 50  │0,4│ 1,0 │ 2,0 │0,8│ 1,3 │ 2,6 │1,0 │ 2,0 │ 4,0 │1,3│ 2,0 │ 4,0 │2,0 │ 3,2 │ 6,4 │

│         │         │   │(0,5)│(1,0)│   │(0,8)│(1,6)│    │(1,5)│(3,0)│   │(1,5)│(3,0)│    │(3,0)│(6,0)│

├─────────┼─────────┼───┼─────┼─────┼───┼─────┼─────┼────┼─────┼─────┼───┼─────┼─────┼────┼─────┼─────┤

│ <= 210  │ <= 150  │0,5│ 1,0 │ 2,0 │0,8│ 1,3 │ 2,6 │1,4 │ 2,0 │ 4,0 │1,5│ 2,0 │ 4,0 │2,0 │ 3,2 │ 6,4 │

│         │         │   │(0,5)│(1,0)│   │(0,8)│(1,6)│    │(1,5)│(3,0)│   │(1,5)│(3,0)│    │(3,0)│(6,0)│

├─────────┼─────────┼───┴─────┴─────┴───┴─────┴─────┴────┴─────┴─────┴───┴─────┴─────┼────┼─────┼─────┤

│ <= 420  │ <= 300  │               F 1,5; B/S 2,0 (1,5); R 4,0 (3,0)                │2,5 │ 3,2 │ 6,4 │

│         │         │                                                                │    │(3,0)│(6,0)│

├─────────┼─────────┼────────────────────────────────────────────────────────────────┴────┴─────┴─────┤

│ <= 840  │ <= 600  │                        F 3,0; B/S 3,2 (3,0); R 6,4 (6,0)                        │

├─────────┼─────────┼─────────────────────────────────────────────────────────────────────────────────┤

│ <= 1400 │ <= 1000 │                                F/B/S 4,2; R 6,4                                 │

├─────────┼─────────┼─────────────────────────────────────────────────────────────────────────────────┤

│ <= 2800 │ <= 2000 │                                   F/B/S/R 8,4                                   │

├─────────┼─────────┼─────────────────────────────────────────────────────────────────────────────────┤

│ <= 7000 │ <= 5000 │                                  F/B/S/R 17,5                                   │

│ <= 9800 │ <= 7000 │                                   F/B/S/R 25                                    │

│<= 14000 │<= 10000 │                                   F/B/S/R 37                                    │

│<= 28000 │<= 20000 │                                   F/B/S/R 80                                    │

│<= 42000 │<= 30000 │                                   F/B/S/R 130                                   │

├─────────┴─────────┴─────────────────────────────────────────────────────────────────────────────────┤

│    Примечания. 1. Значения применяют к функциональной (F),  основной (B),                           │

│дополнительной (S) и усиленной (R) изоляциям.                                                        │

│    2. Значения, указанные в скобках, применяют к основной, дополнительной                           │

│и  усиленной  изоляциям  в  случае,  если   на  производстве  осуществляют                           │

│программу управления качеством, которая,  по  крайней  мере,  обеспечивает                           │

│уровень гарантии, приведенный  в R.2  Приложения R.  В частности,  двойная                           │

│и усиленная изоляции  должны  быть  подвергнуты  периодическим  испытаниям                           │

│на электрическую прочность.                                                                          │

│    3.  Для  рабочих  напряжений  от  2800  до  42000 В  пиковых  значений                           │

│переменного или постоянного тока разрешается линейная  интерполяция  между                           │

│ближайшими  двумя  точками,  выполненная  на  основе   округления   вплоть                           │

│до ближайшего наибольшего значения с учетом приращений 0,1 мм.                                       │

└─────────────────────────────────────────────────────────────────────────────────────────────────────┘

Таблица 2J

Дополнительные зазоры для изоляции в первичных цепях

с пиковым рабочим напряжением, превышающим пиковое

значение номинального напряжения сети электропитания

переменного тока

┌───────────────────────────┬─────────────────┬───────────────────────────┐

│Номинальное напряжение сети│   Номинальное   │   Дополнительный зазор,   │

│электропитания переменного │ напряжение сети │            мм             │

│       тока <= 150 В       │ электропитания  │                           │

│                           │переменного тока │                           │

│                           │ > 150 <= 300 В) │                           │

├─────────────┬─────────────┼─────────────────┼───────────────┬───────────┤

│   Степени   │   Степень   │     Степени     │Функциональная,│ Усиленная │

│ загрязнения │загрязнения 3│   загрязнения   │ основная или  │ изоляция  │

│    1 и 2    │             │    1, 2 и 3     │дополнительная │           │

├─────────────┴─────────────┴─────────────────┤   изоляция    │           │

│ Максимальное пиковое рабочее напряжение, В  │               │           │

├─────────────┬─────────────┬─────────────────┼───────────────┼───────────┤

│210     (210)│210     (210)│420     (420)    │       0       │     0     │

│298     (288)│294     (293)│493     (497)    │      0,1      │    0,2    │

│386     (366)│379     (376)│567     (575)    │      0,2      │    0,4    │

│474     (444)│463     (459)│640     (652)    │      0,3      │    0,6    │

│562     (522)│547     (541)│713     (729)    │      0,4      │    0,8    │

│650     (600)│632     (624)│787     (807)    │      0,5      │    1,0    │

│738     (678)│715     (707)│860     (884)    │      0,6      │    1,2    │

│826     (756)│800     (790)│933     (961)    │      0,7      │    1,4    │

│914     (839)│-           -│1006    (1039)   │      0,8      │    1,6    │

│1002    (912)│-           -│1080    (1116)   │      0,9      │    1,8    │

│1090    (990)│-           -│1153    (1193)   │      1,0      │    2,0    │

│-           -│-           -│1226    (1271)   │      1,1      │    2,2    │

│-           -│-           -│1300    (1348)   │      1,2      │    2,4    │

│-           -│-           -│-       (1425)   │      1,3      │    2,6    │

├─────────────┴─────────────┴─────────────────┴───────────────┴───────────┤

│    Примечание. Значения в скобках используют:                           │

│    - когда применяют значения в скобках в таблице 2H;                   │

│    - для функциональной изоляции.                                       │

└─────────────────────────────────────────────────────────────────────────┘

Таблица 2K

Минимальные зазоры во вторичных цепях

                                                       Зазоры в миллиметрах

┌───────────────────┬───────────────────────────────────┬───────────────────────────────────┬─────────────────┬─────────────────┐

│Рабочее напряжение,│ Номинальное напряжение переходных │ Номинальное напряжение переходных │   Номинальное   │    Цепь, не     │

│         В         │   процессов для вторичной цепи    │   процессов для вторичной цепи    │   напряжение    │ подвергающаяся  │

│                   │     800 В (см. примечание 5)      │     1500 В (см. примечание 5)     │   переходных    │ перенапряжениям │

│                   │   (Номинальное напряжение сети    │   (Номинальное напряжение сети    │  процессов для  │  от переходных  │

│                   │  электропитания переменного тока  │  электропитания переменного тока  │ вторичной цепи  │ процессов (см.  │

│                   │             <= 150 В)             │          > 150 <= 300 В)          │   2500 В (см.   │  примечание 4)  │

│                   │                                   │                                   │  примечание 5)  │                 │

│                   │                                   │                                   │  (Номинальное   │                 │

│                   │                                   │                                   │ напряжение сети │                 │

│                   │                                   │                                   │ электропитания  │                 │

│                   │                                   │                                   │   переменного   │                 │

│                   │                                   │                                   │      тока       │                 │

│                   │                                   │                                   │ > 300 <= 600 В) │                 │

├─────────┬─────────┼─────────────────┬─────────────────┼─────────────────┬─────────────────┼─────────────────┼─────────────────┤

│Пиковое  │Средне-  │     Степени     │     Степень     │     Степени     │     Степень     │     Степени     │     Степени     │

│значение │квадра-  │   загрязнения   │  загрязнения 3  │   загрязнения   │  загрязнения 3  │   загрязнения   │   загрязнения   │

│напряже- │тичное   │      1 и 2      │                 │      1 и 2      │                 │    1, 2 и 3     │      1 и 2      │

│ния или  │значение │                 │                 │                 │                 │                 │                 │

│напряже- │напряже- ├─────┬─────┬─────┼─────┬─────┬─────┼─────┬─────┬─────┼─────┬─────┬─────┼─────┬─────┬─────┼─────┬─────┬─────┤

│ние      │ния      │  F  │ B/S │  R  │  F  │ B/S │  R  │  F  │ B/S │  R  │  F  │ B/S │  R  │  F  │ B/S │  R  │  F  │ B/S │  R  │

│постоян- │(синусо- │     │     │     │     │     │     │     │     │     │     │     │     │     │     │     │     │     │     │

│ного тока│идальное)│     │     │     │     │     │     │     │     │     │     │     │     │     │     │     │     │     │     │

├─────────┼─────────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┼─────┤

│  <= 71  │  <= 50  │ 0,4 │ 0,7 │ 1,4 │ 1,0 │ 1,3 │ 2,6 │ 0,7 │ 1,0 │ 2,0 │ 1,0 │ 1,3 │ 2,6 │ 1,7 │ 2,0 │ 4,0 │ 0,4 │ 0,4 │ 0,8 │

│         │         │(0,2)│(0,2)│(0,4)│(0,8)│(0,8)│(1,6)│(0,5)│(0,5)│(1,0)│(0,8)│(0,8)│(1,6)│(1,5)│(1,5)│(3,0)│(0,2)│(0,2)│(0,4)│

│ <= 140  │ <= 100  │ 0,6 │ 0,7 │ 1,4 │ 1,0 │ 1,3 │ 2,6 │ 0,7 │ 1,0 │ 2,0 │ 1,0 │ 1,3 │ 2,6 │ 1,7 │ 2,0 │ 4,0 │ 0,6 │ 0,7 │ 1,4 │

│         │         │(0,2)│(0,2)│(0,4)│(0,8)│(0,8)│(1,6)│(0,5)│(0,5)│(1,0)│(0,8)│(0,8)│(1,6)│(1,5)│(1,5)│(3,0)│(0,2)│(0,2)│(0,4)│

│ <= 210  │ <= 150  │ 0,6 │ 0,9 │ 1,8 │ 1,0 │ 1,3 │ 2,6 │ 0,7 │ 1,0 │ 2,0 │ 1,0 │ 1,3 │ 2,6 │ 1,7 │ 2,0 │ 4,0 │ 0,6 │ 0,7 │ 1,4 │

│         │         │(0,2)│(0,2)│(0,4)│(0,8)│(0,8)│(1,6)│(0,5)│(0,5)│(1,0)│(0,8)│(0,8)│(1,6)│(1,5)│(1,5)│(3,0)│(0,2)│(0,2)│(0,4)│
