| Утвержден и введен в действие Приказом Ростехрегулирования от 28 декабря 2005 г. N 392-ст НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ СУДОСТРОЕНИЕ. СУДА ВНУТРЕННЕГО ПЛАВАНИЯ ШКАЛЫ ОСАДОК ISO 7606:1988 Shipbuilding. Inland navigation
vessels. Draught scales
(IDT) ГОСТ Р ИСО 7606-2005 Группа Д41 ОКС 47.060 Дата введения 1 января 2007 года Предисловие Цели и принципы стандартизации в
Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N
184-ФЗ "О техническом регулировании", а правила применения
национальных стандартов Российской Федерации - ГОСТ Р
1.0-2004 "Стандартизация в Российской Федерации. Основные положения". Сведения о
стандарте 1. Подготовлен Научно-исследовательским
институтом по стандартизации и сертификации "Лот" ФГУП "ЦНИИ им.
акад. А.Н. Крылова" на основе аутентичного перевода международного
стандарта, указанного в пункте 4. 2. Внесен
Техническим комитетом по стандартизации ТК 005 "Судостроение". 3. Утвержден и введен в действие Приказом
Федерального агентства по техническому регулированию и метрологии от 28 декабря
2005 г. N 392-ст. 4. Настоящий стандарт идентичен международному
стандарту ИСО 7606:1988 "Судостроение. Суда внутреннего плавания. Шкалы осадок" (ISO 7606:1988
"Shipbuilding - Inland navigation vessels - Draught scales"). 5. Введен впервые. 1. Область
применения Настоящий стандарт устанавливает типы,
размеры, места расположения, способы изготовления и требования по окраске шкал
осадок, применяемых на судах внутреннего плавания. 2. Типы В зависимости от состава элементов
устанавливаются следующие типы шкал осадок: 1 - определяющие
углубление с помощью знаков и цифр (рисунок 1);

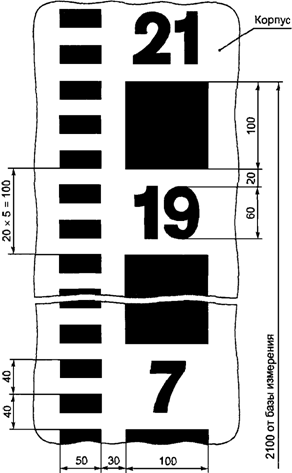

Рисунок 1. Шкалы осадок типа 1 2 - определяющие углубление только с
помощью цифр (рисунки 2 и 3).

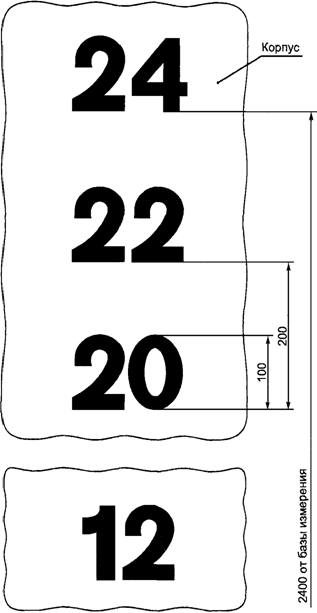

Рисунок 2. Шкала осадок типа 2 (первый вариант)
Рисунок 3. Шкала осадок типа 2 (второй вариант) Шкалы осадок типов 1 и 2 должны
удовлетворять международным предписаниям, действующим в соответствующих районах
плавания. 3. Размеры 3.1. База измерения и разбивка шкал В качестве базы измерения принимается
самая нижняя кромка киля или корпуса. На судах, имеющих конструктивный
дифферент, отсчет величин шкал осадок следует проводить: - в носовой оконечности - от точки
пересечения носового перпендикуляра с продолжением прямолинейной части
горизонтального киля или брускового киля; - в кормовой оконечности - от нижней
кромки киля наиболее углубленной части корпуса. Шкалы осадок должны быть разбиты как на
дециметры, так и на деления по 2 см. Каждый нечетный (или четный) дециметр шкал
типов 1, 2 (первый вариант) должен нумероваться. Шкалы осадок типа 2 (второй вариант)
должны быть разбиты на сантиметры. Каждые 10 см должны быть пронумерованы. 3.2. Размеры знаков и цифр Основные размеры знаков и цифр должны
соответствовать указанным на рисунках 1, 2 и 3.
Размеры знаков и цифр должны определяться по плазовой
разбивке. Знаки и цифры следует наносить непосредственно на обшивку корпуса в
соответствии с их проекцией с шаблона. Примечание. Указанные на рисунках 1, 2 и
3 размеры знаков и цифр, а также интервалов между ними, являются размерами их
проекций на диаметральную плоскость. 3.3. Расположение Расположение шкал осадок на корпусе судна
зависит от длины судна, осадки и района плавания. По вертикали шкалы осадок следует
располагать на расстоянии от 100 до 300 мм выше плоскости максимальной осадки и
от 0 до 300 мм ниже плоскости осадки порожнем с учетом допустимого дифферента.
При ступенчатом расположении шкалы осадок ее части должны иметь достаточное
перекрытие. Цифры на границе частей шкал следует дублировать. По горизонтали шкалы осадок должны
располагаться в районе форштевня и ахтерштевня, а при его отсутствии - на корме
или в районе кормы. Шкалы осадок следует располагать при
длине судна между перпендикулярами 40 м и более - в районах штевней и на мидель-шпангоуте с обоих бортов. Шкалы осадок располагают в районе носовой
оконечности на расстоянии от 100 до 500 мм от кромки форштевня по его обводу.
При бульбообразном форштевне шкалы осадок в носовой
оконечности располагают вертикально на расстоянии от 100 до 500 мм от наиболее
вогнутой кромки форштевня. Шкалы осадок в районе кормовой
оконечности располагают вертикально на кормовом перпендикуляре или как можно
ближе к нему, в зависимости от формы обводов. Шкалы осадок в кормовой оконечности
разрешается располагать ступенчато, смещая нижнюю часть шкалы в нос от верхней
части. На судах, не имеющих ярко выраженных
штевней (суда на воздушной подушке, суда с транцевой
кормой и др.), шкалы осадок устанавливают по обоим бортам носовой и кормовой
оконечностей. 3.4. Точность установки Точность установки знаков и цифр по
размеру от нижней кромки киля до нижней кромки знаков или цифр должна быть
следующей: +/- 2 мм - для судов, имеющих длину между
перпендикулярами менее 50 м; +/- 3 мм - для судов, имеющих длину между
перпендикулярами, равную или превышающую 50 м. 3.5. Предельные отклонения размеров Предельные отклонения размеров знаков и
цифр по высоте должны быть не более +/- 1 мм. 4. Способы
изготовления Шкалы осадок изготовляют и устанавливают
на корпусе судна по рабочим чертежам, разработанным проектантом судна в
соответствии с настоящим стандартом. Способы изготовления знаков и цифр
приведены в таблице 1. Примеры некоторых способов изготовления показаны на
рисунке 4. Таблица 1 Способы изготовления знаков и цифр

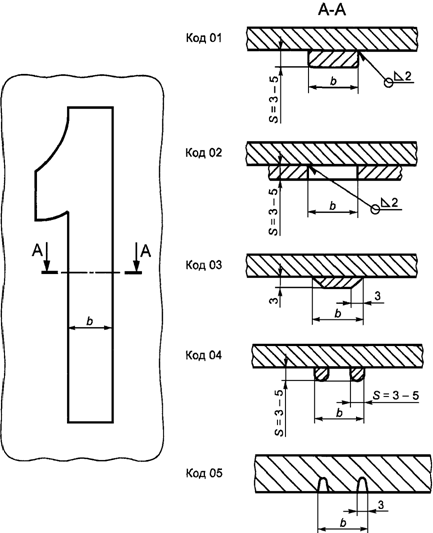

Рисунок 4. Примеры способов изготовления знаков и
цифр 5. Окраска Цвет окраски знаков и цифр должен быть
контрастным относительно фона (например черный на
светлом фоне, белый или желтый на темном фоне, красный на белом фоне и т.д.). 6. Обозначение Обозначение шкал осадок, отвечающих
требованиям настоящего стандарта, должно содержать следующие данные: а) наименование: шкала осадок; б) ссылку на настоящий стандарт; в) тип: 1 или 2 в соответствии с пунктом
2; г) код способа изготовления по таблице 1
(пункт 4). Пример обозначения шкалы осадок,
определяющей углубление с помощью цифр (тип 2), изготовленной путем наплавки
электросваркой на обшивке судна (код 03): Шкала осадок ГОСТ Р ИСО
7606-2005-2-03. |
||||||||||||||||||||||||
