| Утвержден и введен в действие Постановлением Госстандарта СССР от 18 июня 1975 г. N 1575 ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР ПОДКЛАДКИ КОСТЫЛЬНОГО СКРЕПЛЕНИЯ К ЖЕЛЕЗНОДОРОЖНЫМ РЕЛЬСАМ ТИПОВ Р65 и Р75 КОНСТРУКЦИЯ И РАЗМЕРЫ The plates of
spike fastening for railway P65 and P75 rails. Design and dimensions ГОСТ 8194-75* Группа В42 ОКП 11 3000 (код ОКП введен Изменением N 3, введенным в
действие Постановлением Госстандарта СССР от 31.01.1983 N 578) Взамен ГОСТ 8194-66 Срок введения в действие с 1 января 1976 года до 1 января 1983 года 1. Настоящий стандарт распространяется на
подкладки Д65 и СД65 и ДН65 костыльного скрепления к железнодорожным рельсам
типов Р65 и Р75. (в ред. Изменения N 3, введенного в действие Постановлением
Госстандарта СССР от 31.01.1983 N 578) 2а. Подкладки Д65 N ДН65 применяются в
рельсовых скреплениях на деревянных шпалах и брусьях и обеспечивают наклон
рельсовых нитей внутрь колеи. (п. 2а введен Изменением N 3, введенным в действие Постановлением
Госстандарта СССР от 31.01.1983 N 578) 2. Подкладки СД65 применяются в
конструкциях железнодорожного пути, где не требуется наклон рельсовых нитей. Подкладки ДН65 применяются на кривых
участках пути. (абзац введен Изменением N 3, введенным в действие Постановлением
Госстандарта СССР от 31.01.1983 N 578) 3. Конструкция и размеры подкладок Д65
должны соответствовать указанным на черт. 1, подкладок
СД65 - на черт. 2, подкладок ДН65 - на черт. 3. (в ред. Изменения N 3, введенного в действие Постановлением Госстандарта
СССР от 31.01.1983 N 578)
(в ред. Изменения N 3, введенного в
действие Постановлением Госстандарта СССР от
31.01.1983 N 578) Размеры отверстий указаны со стороны

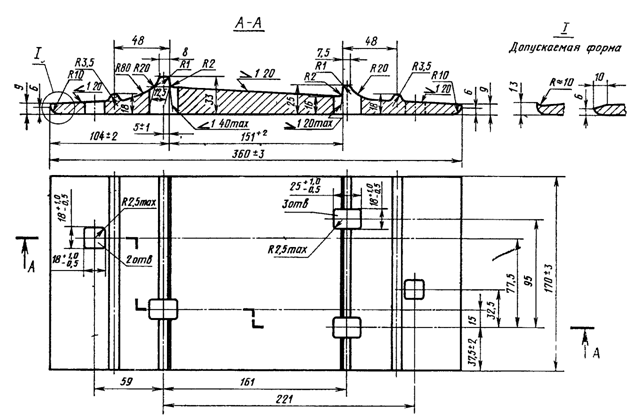

продавливания. Черт. 1.
(в ред. Изменения N 3, введенного в
действие Постановлением Госстандарта СССР от
31.01.1983 N 578) Размеры отверстий указаны со стороны
продавливания. Черт. 2.
Черт. 3 (чертеж 3 введен Изменением N 3, введенным в действие Постановлением Госстандарта СССР от 31.01.1983 N 578) Условное обозначение прокладки Д65: Подкладка Д65 ГОСТ 8194-75 То же, подкладки СД65: Подкладка СД65 ГОСТ 8194-75 (Измененная
редакция, Изм. N 2). То же, подкладки ДН65: Подкладка ДН65 ГОСТ 8194-75 (условное обозначение введено Изменением N 3, введенным в действие
Постановлением Госстандарта СССР от 31.01.1983 N 578) 4. Технические требования - по ГОСТ
3280-72. (в ред. Изменения N 3, введенного в действие Постановлением
Госстандарта СССР от 31.01.1983 N 578) 5. Масса подкладок указана в справочном
Приложении к настоящему стандарту. 6. Радиусы закруглений, не указанные на
чертежах, выполняются размером 2 - 6 мм. 7. Предельные отклонения по толщине подкладки
не должны превышать +/- 1 мм, а по расстоянию между осями отверстий - +/- 0,5
мм по непараллельности и неперпендикулярности осей
отверстий по отношению к ребордам и на уклон верхней поверхности подкладок +/-
1°. (в ред. Изменения N 3, введенного в действие Постановлением
Госстандарта СССР от 31.01.1983 N 578) 8. Размеры, на которые не установлены
предельные отклонения, в готовых подкладках не контролируются, но должны
обеспечиваться технологией. (в ред. Изменения N 3, введенного в действие Постановлением
Госстандарта СССР от 31.01.1983 N 578) 6 - 8. (Введены
дополнительно, Изм. N 1). Приложение Справочное ПЛОЩАДЬ СЕЧЕНИЯ ПРОКАТА И МАССА ПОДКЛАДОК ─────────────────┬───────────────────┬──────────────────────────── Условное обозна- │ Площадь сечения │ Масса, кг чение подкладок │ профиля, см2 ├────────────┬─────────────── │ │1 м проката │одной подкладки ─────────────────┼───────────────────┼────────────┼─────────────── Д65 │59,57 │46,94 │7,66 СД65 │56,24 │44,14 │7,22 ДН65 │60,70 │47,64 │7,83 (позиция введена Изменением N 3, введенным в действие Постановлением Госстандарта СССР от 31.01.1983 N 578) Масса подкладок определена исходя из номинальных размеров и плотности стали 7850 кг/м3. (в ред. Изменения N 3, введенного в действие Постановлением
Госстандарта СССР от 31.01.1983 N 578) (Измененная
редакция, Изм. N 1, 2). |
