Введен в действие

Постановлением Госстроя РФ

от 2 сентября 2002 г. N 120

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

СОЕДИНЕНИЯ УГЛОВЫЕ ДЕРЕВЯННЫХ БРУСЧАТЫХ И

БРЕВЕНЧАТЫХ МАЛОЭТАЖНЫХ ЗДАНИЙ

КЛАССИФИКАЦИЯ, КОНСТРУКЦИИ, РАЗМЕРЫ

Corner joins of wooden low rise buildings

of bars and logs.

Classification, structures, dimensions

ГОСТ 30974-2002

Группа Ж32

ОКС 91.080.20

ОКСТУ 5301

Предисловие

1. Разработан Центром по сертификации оконной и дверной техники и ООО "ЛЕСКОНТ" с участием фирм "Global Edge", ЗCK "ИНКОН", института "VTT building and transport", ассоциации "Finnish association of construction product industries".

Внесен Госстроем России.

2. Принят Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и сертификации в строительстве (МНТКС) 24 апреля 2002 г.

За принятие проголосовали

┌───────────────────────────┬────────────────────────────────────┐

│ Наименование государства  │Наименование органа государственного│

│                           │      управления строительством     │

├───────────────────────────┼────────────────────────────────────┤

│Азербайджанская Республика │Госстрой Азербайджанской Республики │

│Республика Казахстан       │Казстройкомитет Республики Казахстан│

│Кыргызская Республика      │Государственная Комиссия по         │

│                           │архитектуре и строительству при     │

│                           │Правительстве Кыргызской Республики │

│Республика Молдова         │Министерство экологии, строительства│

│                           │и развития территорий Республики    │

│                           │Молдова                             │

│Российская Федерация       │Госстрой России                     │

│Республика Таджикистан     │Комархстрой Республики Таджикистан  │

│Республика Узбекистан      │Госкомархитектстрой Республики      │

│                           │Узбекистан                          │

└───────────────────────────┴────────────────────────────────────┘

3. Введен впервые.

4. Введен в действие с 1 марта 2003 г. в качестве государственного стандарта Российской Федерации Постановлением Госстроя России от 2 сентября 2002 г. N 120.

1. Область применения

Настоящий стандарт распространяется на угловые и Т-образные соединения брусчатых и бревенчатых стен малоэтажных зданий различного назначения (далее - угловые соединения).

Требования стандарта распространяются на угловые соединения заводского (например, угловые соединения типовых деревянных домов, бань и др.) и построечного изготовления (в том числе, при реставрационных работах). В стандарте приведены также конструкции соединений брусьев и бревен по длине.

Требования стандарта являются рекомендуемыми.

Стандарт может быть использован для целей сертификации.

2. Нормативные ссылки

ГОСТ 2292-88. Лесоматериалы круглые. Маркировка, сортировка, транспортирование, методы измерения и приемка

ГОСТ 6782.1-75. Пилопродукция из древесины хвойных пород. Величина усушки

ГОСТ 6782.2-75. Пилопродукция из древесины лиственных пород. Величина усушки

ГОСТ 9462-88. Лесоматериалы круглые лиственных пород. Технические условия

ГОСТ 9463-88. Лесоматериалы круглые хвойных пород. Технические условия

ГОСТ 11047-90. Детали и изделия деревянные для малоэтажных жилых и  общественных зданий. Технические условия

ГОСТ 26433.0-85. Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений. Общие положения

ГОСТ 26433.1-89. Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений. Элементы заводского изготовления

ГОСТ 26433.2-94. Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений параметров зданий и сооружений.

3. Классификация и обозначения

3.1. Угловые соединения классифицируют по виду соединяемых стеновых элементов, а также по видам и типам конструктивных решений.

3.2. По виду соединяемых стеновых элементов угловые соединения подразделяют на:

соединения круглых лесоматериалов (окоренных бревен) - К;

соединения оцилиндрованных (профилированных) бревен - Ц;

соединения двухкантных брусьев - Б2;

соединения трехкантных брусьев - Б3;

соединения четырехкантных брусьев - Б4.

3.3. По видам конструктивных решений угловые соединения подразделяют на:

соединения с остатком;

соединения без остатка;

соединения встык;

Т-образные соединения стен и простенков.

3.4. По типам конструкций угловые соединения подразделяют на предназначенные:

для бревенчатых стен с соединением с остатком:

- соединение в "чашку" - Ч;

- соединение в "обло" (с замочным пазом) - О;

для бревенчатых и брусчатых стен с соединением без остатка:

- соединение в "лапу" - Л;

для брусчатых стен с соединением "встык":

- соединение угла на шпонках - ВШ;

- соединение угла с коренным шипом - ВК;

для брусчатых стен с соединением с остатком:

- соединение в "обло" (с замочным пазом) - О;

для Т-образных соединений стен и простенков:

- соединение в "обло" (с замочным пазом) - ТО;

- соединение в "чашку" - ТЧ;

- соединение симметричным трапециевидным шипом - ТСТШ;

- соединение прямоугольным трапециевидным шипом - ТПТШ;

- соединение прямым пазом - ТПП.

3.5. Примеры условного обозначения:

К-Ч 24 ГОСТ 30974-2002 - угловое соединение круглых лесоматериалов в "чашку", толщина бревна - 24 см.

Б4-О 18х14 ГОСТ 30974-2002 - угловое соединение четырехкантных брусьев в "обло" с размерами по толщине (высоте) - 180 мм, по ширине - 140 мм.

4. Конструкции и размеры

4.1. Конструкции и размеры угловых соединений устанавливают в проектной документации на строительство, а также в конструкторской и технологической документации. Примеры рекомендуемых типов и размеров угловых соединений приведены в таблице 1.

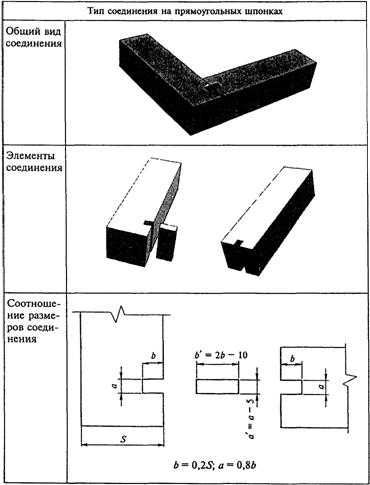

Таблица 1

Рекомендуемые типы и размеры угловых соединений

4.2. Примеры основных типовых профилей брусчатых и бревенчатых элементов приведены в Приложении А.

Рекомендуемые размеры по толщине (диаметру) бревен - от 14 см и выше. Рекомендуемые размеры брусьев по толщине (высоте) и ширине - от 100 до 260 мм для стен и 80 - 220 мм для простенков с градацией 10 мм.

Венцовые пазы брусьев и профилированных бревен могут иметь гребни, шпунты и канавки (в том числе под уплотнительные прокладки), предназначенные для повышения плотности и воздухонепроницаемости соединений.

Брусья должны иметь фаски или скругления с наружной стороны для отвода дождевой воды. Размер фасок - 20 х 20 мм. Для брусьев толщиной менее 180 мм размер фасок допускается принимать 15 х 15 мм.

4.3. При назначении размеров сечений брусьев следует учитывать припуски на величину усушки, определяемые в соответствии с ГОСТ 6782.1, ГОСТ 6782.2, и усадки, вызванной уплотнением материалов для заделки швов.

4.4. Размеры толщины бревен принимают по ГОСТ 9463, ГОСТ 9462 с учетом требований ГОСТ 2292. Припуски на величину усушки бревен допускается принимать по размеру их диаметров (за вычетом размера высоты чашечного паза) с учетом требований ГОСТ 6782.1, ГОСТ 6782.2.

4.5. Предельные отклонения размеров сечений фрезерованных клееных брусьев не должны превышать:

     по высоте ......................................... +/- 1,0 мм;

     по ширине ..........................................+/- 1,5 мм;

     другие размеры .....................................+/- 1,0 мм.

4.6. Геометрические размеры элементов и их соединений определяют с использованием методов, установленных в ГОСТ 26433.0 и ГОСТ 26433.1.

4.7. Угловые и Т-образные соединения брусьев с коренным шипом и на шпонках укрепляют деревянными шкантами (нагелями) диаметром:

- для элементов шириной до 140 мм - (20 - 25) мм;

- для элементов шириной равной и более 140 мм - 30 мм.

Шкант устанавливают в центр углового соединения. Отверстие под шкант должно быть равным диаметру шканта.

Предельные отклонения диаметра шканта - (-0,5) мм.

Предельные отклонения диаметра отверстия - +/- 0,5 мм.

Шканты изготавливают из древесины дуба, ясеня, лиственницы, сосны, березы. Влажность древесины шкантов должна быть на 2 - 3% ниже влажности древесины элементов стен.

4.8. Отклонения от отвесной линии соединений по высоте стены не должны превышать величин, рекомендованных ГОСТ 26433.2. При измерении отклонения от отвесной линии угловых соединений, а также их угловых размеров следует пользоваться правилами измерений по ГОСТ 26433.2 и ГОСТ 26433.1.

4.9. В местах сопряжения элементов следует предусматривать зазоры для установки изоляционных прокладок, компенсирующих изменения линейных размеров элементов стен от их усадки и усушки. В качестве изоляционных прокладок следует применять ленточные эластомерные и полимерные материалы, паклю, пенные утеплители-герметики, а также силиконовые (и аналогичные им) герметики по стандартам и техническим условиям, утвержденным в установленном порядке.

4.10. Нормы ограничения пороков, порода и влажность древесины, требования к защитной обработке и клеевым соединениям, а также другие характеристики элементов стен должны отвечать требованиям ГОСТ 11047, конструкторской документации и условиям договора на поставку.

4.11. Примеры соединений брусчатых и бревенчатых элементов по длине приведены в Приложении Б. Соединения по длине могут быть усилены металлическими шиповыми пластинами, пластинами на гвоздях и др. В Т-образных соединениях брусчатых и бревенчатых элементов допускается производить их соединение по длине в месте замка. Соединение, как правило, должно быть невидимым. Сухие бревна и брусья допускается соединять по длине при помощи зубчатого клеевого соединения, размеры которого приводят в конструкторской документации.

4.12. Элементы стен и простенков могут быть соединены по высоте при помощи винтовых тяг (компенсаторов). При этом конструкции тяг и размеры отверстий должны быть указаны в проектной и конструкторской документации.

Приложение А

(рекомендуемое)

ТИПОВЫЕ ПРОФИЛИ БРУСЧАТЫХ И БРЕВЕНЧАТЫХ ЭЛЕМЕНТОВ

а - простой цилиндрический венцовый паз;

б - трапецеидальный венцовый паз;

в - трапецеидальный венцовый паз с канавкой

для плоского уплотнителя;

г - простой цилиндрический венцовый паз

с канавками для уплотнителя;

д - трапецеидальный венцовый паз

с канавками для уплотнителя;

е, ж - трапецеидальный венцовый паз

с соединением "шпунт - гребень";

з - простой цилиндрический венцовый паз

для эллиптического бревна из клееной древесины

Рисунок А.1. Типовые профили бревенчатых элементов

с различными вариантами венцовых пазов

а - трапецеидальный венцовый паз;

б - трапецеидальный венцовый паз

с канавками для уплотнителя;

в - соединение "шпунт-гребень"

с пазом для плоского уплотнителя;

г - трапецеидальный венцовый паз

с уплотнителем в виде сминаемых

треугольных гребней древесины;

д, е - то же для клееных брусьев

Рисунок А.2. Типовые профили брусчатых элементов

с различными вариантами венцовых пазов

Приложение Б

(справочное)

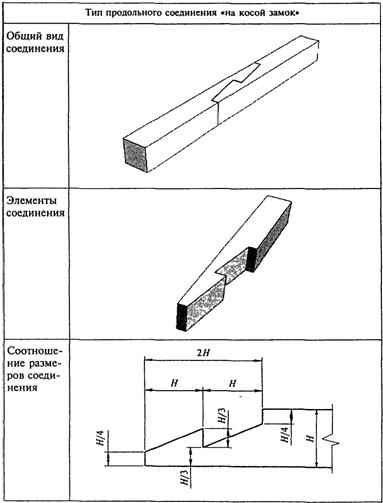

СОЕДИНЕНИЯ БРУСЧАТЫХ И БРЕВЕНЧАТЫХ ЭЛЕМЕНТОВ ПО ДЛИНЕ

Таблица Б.1

Приложение В

(справочное)

СВЕДЕНИЯ О РАЗРАБОТЧИКАХ СТАНДАРТА

Настоящий стандарт разработан рабочей группой специалистов в составе:

Г.Д. Кирюхин, ООО "ЛЕСКОНТ", (руководитель);

Н.В. Шведов, Госстрой России;

В.В. Кислый, МП "Дом";

М.В. Лившиц, "Global Edge";

М.Ю. Анкирский, "Global Edge";

А. Раутайнен, "VTT building and transport";

М.Ю. Опочинский, ЗСК "ИНКОН";

С.Г. Каратаев, ЗСК "ИНКОН";

А.В. Ткаченко, ООО "Эколеспром";

Д.Н. Шведов, Центр по сертификации оконной и дверной техники;

И.Н. Медведев, НИУПЦ "Межрегиональный институт окна".
