| Утвержден и введен в действие Постановлением Госстандарта СССР от 13 июня 1974 г. N 1459 МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ УРОВНИ С МИКРОМЕТРИЧЕСКОЙ ПОДАЧЕЙ АМПУЛЫ ТЕХНИЧЕСКИЕ УСЛОВИЯ Levels
with micrometrical feed of ampule. Specifications ГОСТ 11196-74 Группа П54 ОКП 39 4424 Дата введения 1 января 1976 года ИНФОРМАЦИОННЫЕ
ДАННЫЕ 1. Разработан и
внесен Министерством станкостроительной и инструментальной промышленности. 2. Утвержден и введен в действие
Постановлением Государственного комитета стандартов Совета Министров СССР от 13
июня 1974 г. N 1459. Изменение N 4 принято Межгосударственным
советом по стандартизации, метрологии и сертификации (Протокол N 3 от
18.02.1993). За принятие проголосовали: ──────────────────────────┬─────────────────────────────────────── Наименование государства │ Наименование национального органа │ по стандартизации ──────────────────────────┼─────────────────────────────────────── Азербайджанская Республика│Азгосстандарт Республика Армения │Армгосстандарт Республика Беларусь │Госстандарт Беларуси Грузия │Грузстандарт Республика Казахстан │Госстандарт Республики Казахстан Республика Молдова │Молдовастандарт Российская Федерация │Госстандарт России Туркменистан │Главная государственная инспекция │Туркменистана Республика Узбекистан │Узгосстандарт Украина │Госстандарт Украины 3. Взамен ГОСТ 11196-65 и ГОСТ 5.878-71. 4. Ссылочные нормативно-технические
документы ───────────────────────────────────────┬────────────────────────── Обозначение НТД, на который дана ссылка│ Номер пункта ───────────────────────────────────────┼────────────────────────── ГОСТ 2.601-95 │2а.1, 2.25.1 ГОСТ 8.001-80 │2б.1а ГОСТ 8.383-80 │2б.1а ГОСТ 2386-73 │2.6; 2.7; 2.8; 2.17 ГОСТ 13762-86 │2.27.1; 3.1 ГОСТ 15982-70 │2в.1 5. Ограничение срока действия снято по
Протоколу N 5-94 Межгосударственного совета по стандартизации, метрологии и
сертификации (ИУС 11-12-94). 6. Переиздание (январь 1999 г.) с
Изменениями N 1, 2, 3, 4, утвержденными в мае 1981 г., декабре 1984 г., августе
1989 г., декабре 1995 г. (ИУС 8-81, 4-85, 12-89, 2-96). Настоящий стандарт распространяется на
уровни с микрометрической подачей ампулы (далее - уровни), предназначенные для
измерения наклонов плоских и цилиндрических поверхностей относительно
горизонтального положения. Требования настоящего стандарта, кроме пп. 2.10, 2.11, 2.16, являются обязательными, требования пп. 2.10, 2.11, 2.16 настоящего стандарта являются
рекомендуемыми. (Измененная
редакция, Изм. N 2, 3, 4). 1. ТИПЫ, ОСНОВНЫЕ
ПАРАМЕТРЫ И РАЗМЕРЫ 1.1. Уровни должны изготовляться двух
типов с размерами, указанными в табл. 1а: 1 - с ценой деления 0,01 мм/м (черт. 1); 2 - с ценой деления 0,10 мм/м (черт. 2). Таблица 1а мм ────────────┬────────┬────────┬─────────────────────────────────── Тип уровня │ L │ B │Диаметр цилиндрической поверхности ────────────┼────────┼────────┼─────────────────────────────────── 1 │150; 200│ 45 │ От 20 до 110 │ │ 60 │ " 20 " 160 ────────────┼────────┼────────┼─────────────────────────────────── 2 │ 200 │ 45 │ От 20 до 110 │ │ 60 │ " 20 " 160

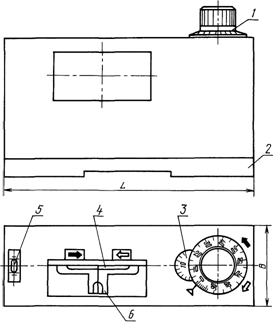

1 - лимб; 2 - основание; 3 - шкала счетчика оборотов лимба; 4 - продольная ампула; 5 - поперечная ампула; 6 - оптическое устройство Черт. 1
1 - основание; 2 - стебель; 3 - барабан; 4 - продольная ампула; 5 - поперечная ампула Черт. 2 Примечание. Черт. 1 и 2 не определяют
конструкцию уровней. 1.2. Основные параметры уровней должны
соответствовать указанным в табл. 1. Таблица 1 мм/м (град) ────────────┬───────────────────────┬───────────────────────────── Тип уровня │ Цена деления │ Предел измерения, не менее ────────────┼───────────────────────┼───────────────────────────── 1 │ 0,01 (0°0'2") │ +/- 10 (+/- 0°34') 2 │ 0,10 (0°0'20") │ +/- 30 (+/- 1°43') Примечание. В скобках указаны
приближенные значения. Пример условного обозначения уровня типа
1 Уровень 1 ГОСТ 11196-74. 1.3. На рабочих поверхностях оснований
уровней должны быть призматические канавки для установки на цилиндрические
поверхности диаметром по табл. 1а. 1.1 - 1.3. (Измененная
редакция, Изм. N 2). 2. ТЕХНИЧЕСКИЕ
ТРЕБОВАНИЯ 2.1. Длина пузырька должна оставаться в
пределах поля зрения для уровней типа 1 и в пределах градуированной части
ампулы для уровней типа 2 в диапазоне температур от
плюс 35 до минус 5 °C. 2.1а. Уровни следует изготовлять в соответствии
с требованиями настоящего стандарта по рабочим чертежам, утвержденным в
установленном порядке. (Введен
дополнительно, Изм. N 2). 2.2. Погрешность уровней при прямом или
обратном ходе микрометрического винта, при температуре окружающего воздуха (20 +/-
2) °C и относительной влажности до 80%, не должна превышать значений, указанных
в табл. 2. Таблица 2 ──────────┬─────────────────────────────────────────────────────── Тип уровня│ Предел допускаемой погрешности уровней, мм/м ├────────────────────────────────┬────────────────────── │в пределах отклонения +/- 1 мм/м│ на всем пределе │ от горизонтального положения │ измерений ──────────┼────────────────────────────────┼────────────────────── 1 │ +/- 0,01 │ +/- 0,02 2 │ +/- 0,10 │ +/- 0,10 2.3. Конструкцией уровней должна быть
обеспечена возможность установки шкалы в нулевое положение при горизонтальном
положении уровня с отклонением не более 2/5 деления для типа 1 и не более 1/5
деления - для типа 2. 2.4. При нулевом положении уровней типа 2
нулевой штрих барабана должен совпадать с продольным штрихом стебля, а нулевой
штрих стебля должен быть виден целиком, причем расстояние от торца конической
части барабана до ближайшего к торцу края штриха не должно превышать 0,15 мм. 2.5. При повороте уровня относительно
горизонтально расположенного цилиндра на +/- 5 °C (при наличии поперечной
ампулы - на угол в пределах шкалы поперечной ампулы) изменение показаний уровня
типа 1 не должно превышать 1/2 деления и типа 2 - 1/4 деления. 2.6. В качестве продольной ампулы в
уровнях типа 1 должны применяться цилиндрические простые ампулы (АЦП), соответствующие
техническим требованиям ГОСТ 2386. 2.7. В качестве продольной ампулы в
уровнях типа 2 должны применяться цилиндрические камерные ампулы (АЦР) или
цилиндрические компенсированные ампулы (АЦК), соответствующие техническим
требованиям ГОСТ 2386. 2.8. В качестве поперечной ампулы уровней
должны применяться цилиндрические простые ампулы (АЦП) с ценой деления от 3' до
6', соответствующие техническим требованиям ГОСТ 2386. 2.9. Погрешность установки поперечной
ампулы относительно рабочей поверхности основания уровней не должна превышать
1/2 деления шкалы ампулы. 2.2 - 2.9. (Измененная
редакция, Изм. N 2). 2.10. Шкала лимба уровней типа 1 должна
иметь 100 делений. Каждое пятое деление должно быть отмечено удлиненным
штрихом, а каждое десятое - удлиненным штрихом и соответствующим числом. Шкала оборотов должна иметь не менее 20
делений. Каждое пятое деление шкалы оборотов должно быть отмечено удлиненным
штрихом и соответствующим числом. 2.11. Шкала барабана уровней типа 2
должна иметь 50 делений. Штрихи шкалы должны доходить до кромки скоса барабана.
Каждое пятое деление должно быть отмечено удлиненным штрихом и соответствующим
числом. Оцифровка шкалы должна быть двойная и
разная по цвету. На стебле должен быть нанесен продольный
штрих и не менее чем по 6 делений по обе стороны от нуля, каждое из которых
должно соответствовать наклону уровня на 5 мм/м. (Измененная
редакция, Изм. N 2). 2.12. Ширина штрихов шкалы лимба и
штрихов указателей шкал уровней типа 1, а также продольного штриха на стебле и
штрихов шкал на барабане уровней типа 2 должна быть равна (0,2 +/- 0,05) мм. Разница в ширине отдельных штрихов в
пределах одной шкалы, а также в ширине штриха указателя шкалы лимба и штрихов
лимба уровней типа 1 и в ширине продольного штриха и штрихов на барабане
уровней типа 2 не должна превышать 0,05 мм. (Измененная
редакция, Изм. N 3). 2.13. Расстояние от верхней кромки края
шкалы лимба до поверхности его указателя у уровней типа 1 и от верхней кромки
края барабана до стебля у продольного штриха у уровней типа 2 не должно
превышать 0,45 мм. 2.14. Поверхности, на которых нанесены
штрихи и цифры, не должны быть блестящими. 2.15. Допуск плоскостности рабочих
поверхностей основания уровней не должен превышать 0,002 мм у уровней типа 1 и
0,006 мм у уровней типа 2. Выпуклость рабочих поверхностей не
допускается. 2.16. Допускается в средней части рабочих
поверхностей выемка длиной не более L/2. 2.14 - 2.16. (Измененная
редакция, Изм. N 2). 2.17. Твердость и шероховатость
поверхностей основания уровней должны соответствовать указанным
в табл. 3. Таблица 3 ──────────┬─────────────────┬────────────────────────────────────────────── Тип уровня│Твердость рабочих│ Шероховатость по ГОСТ 2789, мкм │ поверхностей, ├─────────────────────┬──────────────────────── │ не менее │рабочих поверхностей │нерабочих поверхностей, │ │ оснований │ прилегающих к рабочим │ │ │ поверхностям ──────────┼─────────────────┼─────────────────────┼──────────────────────── 1 │ 57HRC │ R <= 0,16 │ R <= 1,25 │ э │ а │ а │ │ │ 2 │ HB140 │ R <= 0,63 │ │ │ а │ (Измененная
редакция, Изм. N 2, 3). 2.18. Наружные необработанные поверхности
основания уровней должны иметь антикоррозионное покрытие. На поверхностях
деталей уровней не должно быть дефектов, ухудшающих внешний вид или
эксплуатационные качества. 2.19. Корпус уровней должен пройти
операцию стабилизации с целью снятия внутренних напряжений. 2.18, 2.19. (Измененная
редакция, Изм. N 2). 2.20. 2.20а, 2.21,
2.22, 2.22а, 2.22б. (Исключены, Изм. N 4). 2.23. (Исключен, Изм.
N 2). 2.24. Условия эксплуатации уровней,
соответствующих требованиям табл. 2: температура окружающей среды - (20 +/- 3)
°C; относительная влажность воздуха - не более 80% при температуре 25 °C. (Измененная
редакция, Изм. N 2, 3). 2.25. Комплектность 2.25.1. К каждому уровню должен быть
приложен паспорт по ГОСТ 2.601, включающий инструкцию по эксплуатации. 2.26. Маркировка 2.26.1. На каждом уровне должно быть
нанесено: товарный знак предприятия-изготовителя; порядковый номер по системе нумерации
предприятия-изготовителя; год выпуска или его обозначение; цена деления. 2.26.2. На футляре должно быть нанесено: товарный знак предприятия-изготовителя; цена деления уровня; обозначение настоящего стандарта. 2.27. Упаковка 2.27.1. Упаковка уровней - по ГОСТ 13762. 2.27.2. Уровни должны быть упакованы в
футляры. 2.25, 2.25.1, 2.26 - 2.26.2, 2.27 -
2.27.2. (Введены дополнительно, Изм. N 4). 2а. КОМПЛЕКТНОСТЬ 2а.1. К каждому уровню должен быть
приложен паспорт по ГОСТ 2.601, включающий инструкцию по эксплуатации. Разд. 2а. (Введен
дополнительно, Изм. N 1). 2б. ПРИЕМКА 2б.1. Для проверки соответствия
требованиям настоящего стандарта уровни следует подвергать государственным
испытаниям, приемочному контролю и периодическим испытаниям. (Измененная
редакция, Изм. N 2). 2б.1а. Государственные испытания - по
ГОСТ 8.383 и ГОСТ 8.001. (Введен
дополнительно, Изм. N 2). 2б.2. При приемочном контроле каждый
уровень следует проверять на соответствие требованиям пп.
2.2 - 2.5; 2.9; 2.12; 2.13; 2.15; 2.17 (в части шероховатости поверхностей);
2.18; 2.25.1. (Измененная
редакция, Изм. N 4). 2б.3. Периодические испытания проводят не
менее чем на трех уровнях каждого типа из числа прошедших приемочный контроль
не реже одного раза в три года на соответствие всем требованиям настоящего
стандарта. Испытания считают удовлетворительными,
если все испытанные уровни соответствуют этим требованиям. (Измененная
редакция, Изм. N 2, 3, 4). 2в. МЕТОДЫ КОНТРОЛЯ
И ИСПЫТАНИЙ 2в.1. Поверка уровней должна
производиться согласно методам, указанным в ГОСТ 15982. 2в.2. При проверке влияния транспортной
тряски используют ударный стенд, создающий тряску с ускорением 30 м/с2 при частоте 80 - 120 ударов в минуту. Уровни в упаковке крепят к стенду и
испытывают при общем числе ударов 15000. После испытания погрешность уровней не
должна превышать значений, указанных в табл. 2. (Измененная
редакция, Изм. N 2). 2в.3. Воздействие климатических факторов
внешней среды при транспортировании проверяют в климатических камерах. Испытания уровней проводят в транспортной
таре в следующем режиме: при температуре минус (50 +/- 3) °C, плюс (50 +/- 3)
°C и при влажности (95 +/- 3)% и температуре 35 °C. Выдержка в климатической
камере по каждому виду испытаний - не менее 2 ч. После испытаний погрешности
уровней не должны превышать значений, указанных в табл. 2. (Измененная
редакция, Изм. N 3, 4). 2.6.4. (Исключен, Изм.
N 3). 3.
ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ 3.1. Транспортирование и хранение уровней
- по ГОСТ 13762. Разд. 3. (Измененная
редакция, Изм. N 4). 4. ГАРАНТИИ
ИЗГОТОВИТЕЛЯ 4.1. Изготовитель должен гарантировать
соответствие уровней требованиям настоящего стандарта при условии соблюдения
правил их хранения, транспортирования и эксплуатации, установленных стандартом. (Измененная
редакция, Изм. N 2). 4.2. Гарантийный срок эксплуатации - 18 мес со дня ввода уровней в
эксплуатацию. (Измененная
редакция, Изм. N 1, 2, 3). |
