| Принят и введен в действие Постановлением Госстандарта РФ от 19 марта 1998 г. N 60 ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ СВЕТИЛЬНИКИ ЧАСТЬ 2 ЧАСТНЫЕ ТРЕБОВАНИЯ РАЗДЕЛ 18 СВЕТИЛЬНИКИ ДЛЯ ПЛАВАТЕЛЬНЫХ БАССЕЙНОВ И АНАЛОГИЧНОГО ПРИМЕНЕНИЯ Luminaires. Part 2. Particular requirements. Section
18. Luminaires
for swimming pools and similar applications ГОСТ Р МЭК 60598-2-18-98 Группа Е83 ОКС 29.140.40; ОКП 34 6100 Дата введения 1 января 1999 года Предисловие 1. Разработан и
внесен Всероссийским научно-исследовательским, проектно-конструкторским
светотехническим институтом им. С.И. Вавилова (ООО "ВНИСИ"). 2. Принят и введен в действие
Постановлением Госстандарта России от 19 марта 1998 г. N 60. 3. Настоящий стандарт представляет собой
полный аутентичный текст международного стандарта МЭК 60598-2-18 (1993)
"Светильники. Часть 2. Частные требования. Раздел 18. Светильники для
плавательных бассейнов и аналогичного применения". 4. Введен впервые. 18.1. ОБЛАСТЬ ПРИМЕНЕНИЯ Настоящий стандарт устанавливает
специальные требования к стационарным светильникам с лампами накаливания,
предназначенным для использования в воде и/или непосредственной близости от
нее, например в плавательных бассейнах, фонтанах,
гребных и садовых водоемах. Примечание. Правила устройства
электроустановок для плавательных бассейнов установлены в МЭК 364-7-702. Стандарт не распространяется на светильники,
не находящиеся в контакте с водой (например
установленные за стеклянным иллюминатором, который отделен от светильника),
ручные и переносные светильники. Стандарт следует применять совместно с
соответствующими разделами МЭК 598-1, на которые имеются ссылки. 18.1.1. Нормативные ссылки В настоящем стандарте использованы ссылки
на следующие стандарты: МЭК 245-1 (1985) <*>. Кабели с
резиновой изоляцией на номинальное напряжение до 450/750 В
включительно. Общие требования МЭК 364-7-702 (1983). Электрические
установки зданий. Часть 7. Требования к монтажу и размещению. Раздел 702.
Плавательные бассейны МЭК 598-1 (1992) <*>. Светильники.
Часть 1. Общие требования и методы испытаний МЭК 742 (1983) <*>. Трансформаторы
разделительные и безопасные разделительные трансформаторы. Технические
требования. -------------------------------- <*> См. Приложение А. 18.2. ОБЩИЕ
ТРЕБОВАНИЯ К ИСПЫТАНИЯМ Применяют положения раздела 0 МЭК 598-1.
Испытания, приведенные в соответствующем разделе МЭК 598-1, проводят в последовательности,
указанной в настоящем стандарте. 18.3. ОПРЕДЕЛЕНИЯ В настоящем стандарте применяют
определения, приведенные в разделе 1 МЭК 598-1. 18.4. КЛАССИФИКАЦИЯ Светильники должны классифицироваться в
соответствии с положениями раздела 2 МЭК 598-1 совместно с требованиями 18.4.1
- 18.4.3 настоящего стандарта. 18.4.1. По способу защиты от поражения
электрическим током светильники должны быть класса III и иметь внешние и
внутренние цепи, которые работают при напряжении не более 12 В. 18.4.2. По степени защиты от попадания
пыли и влаги светильники следует классифицировать следующим образом. 18.4.2.1. Части светильника, которые
находятся в контакте с водой водоемов, фонтанов и т.д., должны быть
классифицированы как водонепроницаемые под давлением (IPX8). 18.4.2.2. Части светильника, не
соприкасающиеся с водой, должны быть классифицированы как пыле-
и брызгозащищенные (IP54). 18.4.3. Светильники в зависимости от
способа установки лампы, замены лампы и способа присоединения к источникам
питания следует классифицировать следующим образом. 18.4.3.1. Категория A. Светильники,
присоединение к источнику питания, замена ламп которых происходит со стороны,
не соприкасающейся с водой. 18.4.3.2. Категория B. Светильники,
замена ламп которых происходит со стороны, соприкасающейся с водой, но тогда,
когда вода частично или полностью удалена. 18.4.3.3. Категория C. Светильники,
которые полностью вынимают из воды для замены ламп. 18.5. МАРКИРОВКА Применяют положения раздела 3 МЭК 598-1
совместно с требованиями 18.5.1 - 18.5.4 настоящего стандарта. 18.5.1. Светильники, предназначенные для
использования только в воде, следует маркировать: "Использовать, только
погрузив в воду". 18.5.2. Светильники, предназначенные для
использования с безопасным разделительным трансформатором, следует маркировать
в соответствии с МЭК 742 символом Выходную мощность трансформатора (в
вольт-амперах) указывают на светильнике или в инструкции по эксплуатации,
прилагаемой к светильнику. 18.5.3. Светильники должны быть снабжены
инструкцией по эксплуатации. Эти инструкции должны содержать всю необходимую
информацию по монтажу, подключению к источнику питания, работе и обслуживанию
светильника. 18.5.4. В инструкции к светильнику
изготовитель должен дать указания по его монтажу, уделяя особое внимание защите
от коррозии, например исключая контакт алюминия и его
сплавов с бетоном или аналогичными материалами, или не допускать
электрохимического воздействия разнородных металлов. В прилагаемой информации по правильной
установке светильников изготовитель должен учитывать требования МЭК 364-7-702. 18.6. КОНСТРУКЦИЯ Применяют положения раздела 4 МЭК 598-1
совместно с требованиями 18.6.1 и 18.6.2 настоящего стандарта. 18.6.1. Светильники испытывают на
механическую прочность следующим образом. Детали светильника, включая защитные
стекла, которые находятся в контакте с водой при нормальном использовании,
должны быть подвергнуты испытанию ударом с энергией 0,7 Н x м по направлению
давления воды. Испытание проводят на открытом воздухе. После этого испытания
образец не должен иметь видимых значительных повреждений (см. 4.13 МЭК 598-1). 18.6.2. Светильники испытывают на
коррозионную устойчивость следующим образом. Детали светильника, которые находятся в
контакте с водой, при нормальном использовании должны быть погружены в
искусственную морскую воду температурой (25 +/- 2) °C в течение 14 сут. После этой обработки на поверхности деталей не должно
быть видимых следов коррозии или шероховатостей. Следы коррозии, устраняемые
протиркой, не принимают во внимание. Состав искусственной морской воды
следующий: - раствор A - 28,0 г NaCl;
5,0 г - раствор B - 7,0 г Раствор B медленно добавляют в раствор A
и хорошо перемешивают. Смесь отстаивают в течение 24 ч и затем фильтруют.
Окончательное значение жесткости (pH) смеси должно
быть между 7 и 8 при дополнительном добавлении бикарбоната натрия Материалы испытательного устройства
должны быть такими, чтобы они не могли повлиять на результаты испытаний. 18.7. ПУТИ УТЕЧКИ И
ВОЗДУШНЫЕ ЗАЗОРЫ Применяют положения раздела 11 МЭК 598-1. 18.8. ЗАЗЕМЛЕНИЕ Положения раздела 7 МЭК 598-1 не
применяют. 18.9. КОНТАКТНЫЕ
ЗАЖИМЫ Применяют положения разделов 14 и 15 МЭК
598-1 совместно с требованиями 18.9.1 настоящего стандарта. 18.9.1. Контактные зажимы для присоединения
к источнику питания должны обеспечивать присоединение проводов с номинальным
сечением от 1,5 до 4,0 мм2 включ. 18.10. ВНЕШНИЕ
ПРОВОДА И ПРОВОДА ВНУТРЕННЕГО МОНТАЖА Применяют положения раздела 5 МЭК 598-1
совместно с требованиями 18.10.1 - 18.10.5 настоящего стандарта. 18.10.1. Соединительные провода (концы)
недопустимы. 18.10.2. Выключатели на гибких кабелях и
шнурах недопустимы. 18.10.3. Номинальное сечение жил
присоединительных кабелей или шнуров должно быть не менее 1,5 мм2. 18.10.4. Светильники категории B (см.
18.4.3.2) должны иметь несъемный гибкий кабель или шнур, по крайней мере равноценный по своим механическим и электрическим
характеристикам типу 245 МЭК 57 по МЭК 245-1. 18.10.5. Для светильников категории C
(см. 18.4.3.3) любой несъемный гибкий кабель или шнур должен иметь механические
и электрические свойства, по крайней мере равноценные
типу 245 МЭК 57 по МЭК 245-1. 18.11. ЗАЩИТА ОТ
ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ Применяют положения раздела 8 МЭК 598-1. 18.12. ИСПЫТАНИЕ НА
СТАРЕНИЕ И ТЕПЛОВЫЕ ИСПЫТАНИЯ Применяют положения раздела 12 МЭК 598-1
совместно с 18.12.1 настоящего стандарта. Светильники с классификацией IP,
превышающей IP20, должны подвергаться соответствующим испытаниям по 12.4 - 12.6
МЭК 598-1 после испытаний по 9.2, но до испытаний по 9.3 МЭК 598-1, указанных в
18.13 настоящего стандарта. 18.12.1. При испытаниях на старение и
тепловых испытаниях по разделу 12 МЭК 598-1 светильник устанавливают (насколько
возможно) как для нормального использования в соответствии с инструкцией,
поставляемой изготовителем. Если положение светильника может изменяться,
следует выбрать то положение, которое создает наиболее тяжелый тепловой режим. Температура воды перед светильником
должна поддерживаться на уровне

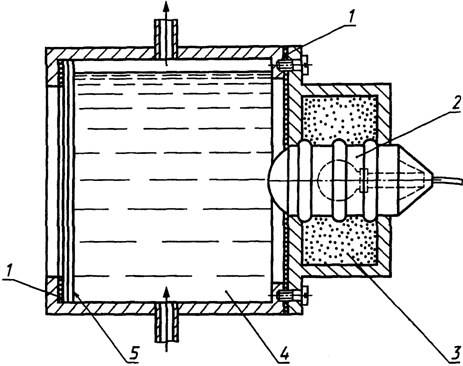

1 - уплотнение; 2 - испытуемый образец; 3 - песок с размером частиц около 1 мм; 4 - вода; 5 - стеклянная перегородка Рисунок 1. Рекомендуемое устройство для испытания светильников, передняя часть которых
соприкасается с водой 18.13. ЗАЩИТА ОТ
ПОПАДАНИЯ ПЫЛИ И ВЛАГИ Применяют положения раздела 9 МЭК 598-1
совместно с требованиями 18.13.1 настоящего стандарта. Испытания по 18.13.1
должны предшествовать испытаниям по разделу 9 МЭК 598-1. Для проверки
надежности уплотнений и аналогичных устройств светильник
следует демонтировать до такой степени, которая необходима для нормального
обслуживания, например для замены лампы, а затем опять собрать перед
испытаниями по разделу 9 МЭК 598-1. Для светильников с классификацией IP,
превышающей IP20, порядок испытаний, указанный в разделе 9 МЭК 598-1, должен
быть таким же, как в 18.12 настоящего стандарта. 18.13.1. Светильник должен подвергаться
испытанию на тепловой удар следующим образом. Светильник работает на открытом воздухе
до достижения стабилизации температуры, затем его погружают на 30 с в воду температурой (20 +/- 2) °C
так, чтобы все детали, которые при нормальной работе соприкасаются с водой,
были погружены в воду ниже ее поверхности. Испытания не проводят на светильниках,
имеющих маркировку в соответствии с 18.5.1 настоящего стандарта. 18.14.
СОПРОТИВЛЕНИЕ И ЭЛЕКТРИЧЕСКАЯ ПРОЧНОСТЬ ИЗОЛЯЦИИ Применяют положения раздела 10 МЭК 598-1. 18.15.
ТЕПЛОСТОЙКОСТЬ, ОГНЕСТОЙКОСТЬ И СОПРОТИВЛЕНИЕ ТОКАМ ПОВЕРХНОСТНОГО РАЗРЯДА Применяют положения раздела 13 МЭК 598-1. Приложение А (справочное) СООТВЕТСТВИЕ СТАНДАРТОВ МЭК ГОСУДАРСТВЕННЫМ
СТАНДАРТАМ ┌────────────────────────────┬───────────────────────────────────┐ │ Обозначение стандартов МЭК │ Обозначение государственных │ │ │ стандартов │ ├────────────────────────────┼───────────────────────────────────┤ │МЭК 245-1 (1985) │ГОСТ Р МЭК 245-1-95 │ │МЭК 598-1 (1992) │ГОСТ Р МЭК 598-1-96 │ │МЭК 742 (1983) │ГОСТ 30030-93 (МЭК 742-83) │ └────────────────────────────┴───────────────────────────────────┘ |
; 2,4
; 0,2 г
. Во время
стабилизации значения
.
Соответствующее устройство для испытания светильника, у которого передняя часть
находится в контакте с водой, показано на рисунке 1.
