| Принят и введен в действие Постановлением Минстроя РФ от 21 февраля 1997 г. N 18-9 ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ УСЛОВНЫЕ ГРАФИЧЕСКИЕ ОБОЗНАЧЕНИЯ НА ЧЕРТЕЖАХ АВТОМОБИЛЬНЫХ ДОРОГ System of design
documents for construction GRAPHICAL SIGNS
FOR DRAWINGS OF MOTOR-WAYS ГОСТ Р 21.1207-97 Группа Ж01 ОКС 01.100.30 Введен впервые Дата введения 1 июля 1997 года Разработан Государственным проектным институтом "Союздорпроект"
и Государственным предприятием - Центром методологии нормирования и
стандартизации в строительстве (ГП ЦНС). Внесен Минстроем России. 1. Область
применения Настоящий стандарт устанавливает основные
условные графические обозначения и упрощенные изображения, применяемые на
чертежах автомобильных дорог различного назначения. 2. Нормативные
ссылки ГОСТ 2.303-68 ЕСКД. Линии. ГОСТ 2.306-68 ЕСКД. Обозначения
графические материалов и правила их нанесения на чертежах. ГОСТ 21.101-93 СПДС. Основные требования
к рабочей документации. ГОСТ 21.204-93 СПДС. Условные графические
обозначения и изображения элементов генеральных планов и сооружений транспорта. ГОСТ 21.302-96 СПДС. Условные графические
обозначения в документации по инженерно-геологическим изысканиям. ГОСТ Р
21.1701-97 СПДС. Правила выполнения рабочей документации автомобильных дорог. ГОСТ 10807-78 Знаки дорожные. Общие
технические условия. ГОСТ 13508-74 Разметка дорожная. 3. Общие положения 3.1. Проектируемые автомобильные дороги
изображают на чертежах с применением условных графических обозначений и
упрощенных изображений (далее - условные обозначения), установленных настоящим
стандартом, с учетом требований ГОСТ Р 21.1701, а
также с применением условных обозначений, установленных ГОСТ 21.204, ГОСТ
21.302, ГОСТ 2.306 и другими нормативными документами. 3.2. Условные обозначения выполняют в
масштабе чертежа, кроме изображений, размеры которых определены в настоящем
стандарте и приведены в миллиметрах или условных единицах. Типы линий, применяемые при выполнении
условных обозначений, должны соответствовать ГОСТ 2.303. 3.3. Сокращенные надписи принимают в
соответствии с сокращениями, принятыми в дорожном проектировании, в ГОСТ
21.101, а также в "Условных знаках для топографических планов масштабов
1:5000, 1:2000, 1:1000, 1:500" [1]. 3.4. Условные обозначения, не
регламентированные стандартами, приводят на листе общих данных или
соответствующих чертежах. 4. Условные
обозначения на планах дорог 4.1. Условные обозначения, применяемые на
планах автомобильных дорог, выполняют в соответствии с таблицей 1. Таблица 1 ┌───────────────────────────────┬────────────────────────────────┐ │ Наименование │ Обозначение │ ├───────────────────────────────┼────────────────────────────────┤ │1. Автомобильная дорога: │ │ │ а) с обозначением дороги или│ Рисунок │ │маршрута по перечню автомобиль-│ │ │ных дорог │ │ │ │ │ │ б) с обозначением дорожного │ Рисунок │ │покрытия │ │ │ │ │ │ Примечание. Цифрами указы- │ │ │вают ширину дороги, буквами - │ │ │материал покрытия │ │ │ │ │ │ в) с обозначением техничес- │ Рисунок │ │кой категории дороги │ │ │ │ │ │2. Швы покрытия: │ │ │ │ │ │ а) шов расширения │ Рисунок │ │ │ │ │ б) шов сжатия │ Рисунок │ │ │ │ │ в) шов ложный │ Рисунок │ │ │ │ │ г) шов смещения │ Рисунок │ │ │ │ │ д) шов у бордюра │ Рисунок │ │ │ │ │3. Граница участков строи- │ Рисунок │ │тельства │ │ │ │ │ │ Примечание. Римскими цифрами│ │ │указывают номера участков. │ │ │Слева от ординаты (выносной │ │ │линии) указывают пикетажное │ │ │положение │ │ │ │ │ │4. Подкюветная дренажная сеть │ Рисунок │ │со смотровыми колодцами │ │ │ │ │ │5. Откосные дрены │ Рисунок │ │ │ │ │6. Водосброс с проезжей части │ Рисунок │ │ │ │ │7. Дорожное ограждение │ Рисунок │ │ │ │ │8. Направляющее устройство │ Рисунок │ │(сигнальные столбики, тумбы) │ │ │ │ │ │9. Галерея │ Рисунок │ │ │ │ │10. Подземный переход │ Рисунок │ │ │ │ Примечание к пунктам 4 - 10. На полках линий-выносок│ │указывают порядковый номер сооружения, позиционный номер│ │(марку), тип или диаметр устройства; под полками - обозначение│ │документа на их выполнение. │ └────────────────────────────────────────────────────────────────┘ 4.2. Ширину автомобильной дороги на плане
изображают в масштабе чертежа, но не менее 2 мм. Если величина изображения
ширины дороги менее 2 мм, проектируемую дорогу изображают сплошной толстой
основной линией. 5. Условные
обозначения на продольных профилях дорог Условные обозначения, применяемые при
выполнении продольных профилей автомобильных дорог, выполняют в соответствии с
таблицей 2. Таблица 2 ┌───────────────────────────────┬────────────────────────────────┐ │ Наименование │ Обозначение │ ├───────────────────────────────┼────────────────────────────────┤ │1. Пересечение автомобильных │ Рисунок │ │дорог │ │ │ │ │ │2. Съезд или примыкание к авто-│ Рисунок │ │мобильной дороге │ │ │ │ │ │3. Развязка автомобильных дорог│ Рисунок │ │в разных уровнях: │ │ │ │ │ │ а - на пересечении │ │ │ б - на примыкании │ │ │ │ │ │4. Пикет и расстояния между │ Рисунок │ │точками перелома фактической │ │ │поверхности земли │ │ │ │ │ │5. Неправильный пикет │ По ГОСТ 21.204, таблица 4 (14) │ │ │ │ │6. Элементы продольного │ │ │профиля (при раздельном │ │ │выполнении плана и профиля) │ │ │ │ │ │6.1. Прямолинейный участок │ Рисунок │ │ │ │ │ Примечание. Прямолинейные │ │ │участки дороги показывают │ │ │наклонной линией, над линией │ │ │указывают величину уклона, │ │ │под линией - длину участка с │ │ │этим уклоном │ │ │ │ │ │6.2. Вертикальная кривая │ Рисунок │ │ │ │ │ Примечания. 1. Вертикальные │ │ │кривые показывают горизонталь- │ │ │ной линией, ограниченной с │ │ │одной или двух сторон наклонны-│ │ │ми линиями, с указанием вели- │ │ │чин: уклона, радиуса, длины │ │ │кривой и местоположения (стрел-│ │ │кой) точки с нулевым значением │ │ │кривизны. │ │ │ 2. Величину уклона криволи- │ │ │нейного участка не указывают, │ │ │если смежный участок прямоли- │ │ │нейный. │ │ │ │ │ │ Пример. Сопряжение верти- │ Рисунок │ │кальной кривой с прямолинейным │ │ │участком, │ │ │ где 5 и 16 - величины укло- │ │ │нов; 176 - длина прямолиней- │ │ │ного участка; 78 и 90 - при- │ │ │вязки к пикетам; R - 10000 - │ │ │радиус кривой; К = 212 - длина │ │ │кривой; 28 - привязка к пикету │ │ │точки с нулевым значением │ │ │кривизны │ │ │ │ │ │6.3. Кривые в плане │ │ │ а) криволинейный участок │ Рисунок │ │дороги при наличии переходной │ │ │кривой │ │ │ │ │ │ б) то же, без переходных │ Рисунок │ │кривых │ │ │ │ │ │ Примечание. Криволинейные │ │ │участки дороги в плане показы- │ │ │вают горизонтальными линиями, │ │ │смещенными вверх - при повороте│ │ │дороги влево или вниз - при │ │ │повороте дороги вправо. │ │ │На кривой указывают величины │ │ │угла поворота и радиуса закруг-│ │ │ления │ │ │ │ │ │7. Элементы продольного профиля│ │ │(при совмещенном выполнении │ │ │плана и профиля) │ │ │ │ │ │7.1. Прямолинейный участок │ Рисунок │ │ │ │ │ Примечание. Над прямолиней- │ │ │ными участками указывают вели- │ │ │чину уклона (со знаком "+" при │ │ │подъеме дороги и знаком "-" - │ │ │при спуске) и длину участка с │ │ │этим уклоном │ │ │ │ │ │7.2. Точки сопряжения элементов│ Рисунок │ │ │ │ │ Примечание. В точках сопря- │ │ │жения различных участков дороги│ │ │над проектной линией проводят │ │ │линии ординат, слева от которых│ │ │указывают расстояние до ближай-│ │ │шего пикета и уклон с соот- │ │ │ветствующим знаком, справа - │ │ │проектную отметку. Величину │ │ │радиуса указывают с внутренней │ │ │стороны вертикальной кривой (со│ │ │знаком "+" для выпуклой кривой │ │ │и знаком "-" - для вогнутой) │ │ │ │ │ │7.3. Точки с нулевым значением │ Рисунок │ │кривизны │ │ │ │ │ │ Примечание. Стрелки показы- │ │ │вают направление изменения кри-│ │ │визны. Слева от ординаты указы-│ │ │вают расстояние до пикета, │ │ │справа - проектную отметку │ │ │ │ │ │7.4. Фактические и проектные │ Рисунок │ │данные │ │ │ │ │ │ Примечание. Линии ординат │ │ │проводят, как правило, через │ │ │20 м. Слева от линии ординат │ │ │указывают фактические отметки, │ │ │справа - проектные │ │ └───────────────────────────────┴────────────────────────────────┘ 6. Условные
обозначения технических средств по организации и регулированию дорожного движения 6.1. Условные обозначения технических
средств по организации и регулированию дорожного движения, применяемые на
схемах расположения и планах, выполняют в соответствии с таблицей 3 с учетом
следующих требований: - нумерацию дорожной разметки принимают
по ГОСТ 13508 и указывают на полках линий-выносок. Для соблюдения размерности
при нанесении дорожной разметки принята величина соотношения линии разметки -
"а"; - нумерацию дорожных знаков принимают по
ГОСТ 10807. На выносных линиях указывают номера знаков и их пикетажное
положение; - размеры дорожных знаков допускается
изменять, однако их величина должна быть достаточной для выполнения обозначения

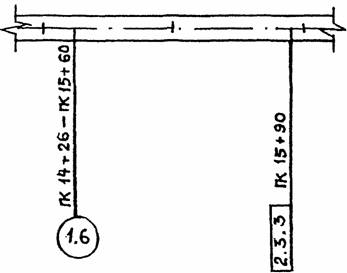

знака с соблюдением соотношения установленных размеров; - при выполнении мелкомасштабных схем
допускается указывать: номера дорожных разметок - в кружке, номера дорожных
знаков - в прямоугольнике, с указанием их пикетажного положения (рисунок 1).
Рисунок 1 Таблица 3 ┌───────────────────────────────┬────────────────────────────────┐ │ Наименование │ Обозначение │ ├───────────────────────────────┼────────────────────────────────┤ │1. Дорожная разметка │ │ │ │ │ │1.1. Разметка для разделения │ Рисунок │ │транспортных потоков │ │ │ │ │ │1.2. Разметка края проезжей │ Рисунок │ │части на автомагистралях │ │ │ │ │ │1.3. Разметка для разделения │ Рисунок │ │транспортных потоков при четы- │ │ │рех полосах движения и более │ │ │ │ │ │1.4. Разметка для разделения │ Рисунок │ │транспортных потоков при двух │ │ │или трех полосах движения │ │ │ │ │ │1.5. Разметка для ограничения │ Рисунок │ │маневрирования │ │ │ │ │ │1.6. Разметка приближения к │ Рисунок │ │месту ограничения маневрирова- │ │ │ния │ │ │ │ │ │1.7. Разметка границ полос дви-│ Рисунок │ │жения в пределах перекрестка │ │ │ │ │ │1.8. Разметка границы между │ Рисунок │ │полосой разгона (торможения) │ │ │и основной полосой движения │ │ │ │ │ │1.9. Разметка границ полос │ Рисунок │ │с реверсивным движением │ │ │ │ │ │1.10. Разметка мест, где стоян-│ Рисунок │ │ка транспортных средств запре- │ │ │щена │ │ │ │ │ │1.11. Разметка направляющих │ │ │островков в местах: │ │ │ │ │ │ а) разделения транспортных │ Рисунок │ │потоков одного направления │ │ │ │ │ │ б) разделения транспортных │ Рисунок │ │потоков противоположных направ-│ │ │лений │ │ │ │ │ │ в) слияния транспортных │ Рисунок │ │потоков │ │ │ │ │ │1.12. Разметка разрешенных на │ Рисунок │ │перекрестке направлений движе- │ │ │ния по полосам │ │ │ │ │ │1.13. Обозначение номера дороги│ Рисунок │ │или маршрута │ │ │ │ │ │ Примечание к 1.12 и 1.13. │ │ │В скобках указана величина "а" │ │ │для скорости больше 60 км/ч │ │ │ │ │ │1.14. Разметка приближения к │ Рисунок │ │месту, где уменьшается число │ │ │полос движения в данном │ │ │направлении │ │ │ │ │ │1.15. Разметка мест остановок │ Рисунок │ │транспортных средств общего │ │ │пользования и стоянок такси │ │ │ │ │ │1.16. Разметка места остановки │ Рисунок │ │у знака "СТОП", перед светофо- │ │ │ром или железнодорожным пере- │ │ │ездом │ │ │ │ │ │1.17. Разметка знака "СТОП" │ Рисунок │ │ │ │ │ Примечание. Наносят шрифтом │ │ │русского или латинского алфави-│ │ │та │ │ │ │ │ │1.18. Разметка места остановки │ Рисунок │ │транспорта у знака "Уступите │ │ │дорогу" │ │ │ │ │ │1.19. Разметка приближения к │ Рисунок │ │знаку "Уступите дорогу" │ │ │ │ │ │1.20. Разметка пешеходного │ Рисунок │ │перехода │ │ │ │ │ │1.21. Разметка пересечения │ Рисунок │ │велосипедной дорожки с проезжей│ │ │частью │ │ │ │ │ │1.22. Разметка полосы движения │ Рисунок │ │транспортных средств общего │ │ │пользования по установленным │ │ │маршрутам │ │ │ │ │ │2. Дорожные знаки │ │ │ │ │ │2.1. Опора дорожного знака: │ │ │ │ │ │ а) на одной стойке │ Рисунок │ │ │ │ │ б) на двух стойках │ Рисунок │ │ │ │ │2.2. Знак предупреждающий │ Рисунок │ │ │ │ │2.3. Знаки приоритета │ Рисунок │ │ │ │ │2.4. Знак запрещающий или │ Рисунок │ │предписывающий │ │ │ │ │ │2.5. Знаки информационно- │ Рисунок │ │указательные │ │ │ │ │ │2.6. Знаки дополнительной │ Рисунок │ │информации (таблицы) │ │ │ │ │ │ Примечание. Применяют │ │ │совместно с другими знаками │ │ │ │ │ │2.7. Стороны информационного │ Рисунок │ │знака: │ │ │ а - лицевая │ │ │ б - оборотная │ │ │ │ │ │3. Светосигнальные средства │ │ │регулирования │ │ │ │ │ │ │ │ │3.1. Светофор для автомобиль- │ Рисунок │ │ного транспорта │ │ │ │ │ │3.2. Светофор со стрелкой для │ Рисунок │ │автомобильного транспорта │ │ │ │ │ │3.3. Светофор для пешеходов │ Рисунок │ │ │ │ │3.4. Светофор для велосипедис- │ Рисунок │ │тов │ │ │ │ │ │3.5. Светофор для трамвая │ Рисунок │ │ │ │ │3.6. Светофор нерегулируемого │ Рисунок │ │перекрестка │ │ │ │ │ │3.7. Табло скорости │ Рисунок │ │ │ │ │3.8. Группа светофоров │ Рисунок │ │ │ │ │3.9. Светофор над проезжей │ Рисунок │ │частью на выносной опоре │ │ └───────────────────────────────┴────────────────────────────────┘ 7. Условные
обозначения материалов дорожной одежды Условные графические обозначения
материалов дорожной одежды и земляного полотна выполняют в соответствии с
таблицей 4. Таблица 4 ┌───────────────────────────────┬────────────────────────────────┐ │ Наименование │ Обозначение │ ├───────────────────────────────┼────────────────────────────────┤ │1. Асфальтобетон │ Рисунок │ │ │ │ │2. Асфальтобетон двухслойный │ Рисунок │ │ │ │ │3. Асфальтобетон трехслойный │ Рисунок │ │ │ │ │4. Бетон │ Рисунок │ │ │ │ │5. Грунт естественный │ Рисунок │ │ │ │ │6. Грунт насыпной │ Рисунок │ │ │ │ │7. Железобетон │ Рисунок │ │ │ │ │8. Железобетон предварительно │ Рисунок │ │напряженный │ │ │ │ │ │9. Материал гидроизоляционный │ Рисунок │ │ │ │ │10. Материал теплоизоляционный │ Рисунок │ │ │ │ │11. Песок, укрепленный цементом│ Рисунок │ │ │ │ │12. Смесь песчано-гравийная │ Рисунок │ │ │ │ │13. Смесь песчано-гравийная, │ Рисунок │ │укрепленная цементом │ │ │ │ │ │14. Смесь песчано-щебеночная │ Рисунок │ │ │ │ │15. Смесь песчано-щебеночная, │ Рисунок │ │укрепленная цементом │ │ │ │ │ │16. Цементобетон │ Рисунок │ │ │ │ │17. Щебень фракционированный, │ Рисунок │ │уложенный по способу заклинки │ │ │ │ │ │18. То же, обработанный вяжущим│ Рисунок │ │материалом по способу пропитки │ │ ├───────────────────────────────┴────────────────────────────────┤ │ Примечание. Условные графические обозначения материалов,│ │приведенные в таблице, при необходимости рекомендуется применять│ │на других строительных чертежах. │ └────────────────────────────────────────────────────────────────┘ Приложение А (информационное) БИБЛИОГРАФИЯ [1] Условные знаки для топографических
планов масштабов 1:5000, 1:2000, 1:1000, 1:500/ Утверждены Главным управлением
геодезии и картографии при Совете Министров СССР. - М., 1986. |
