Утвержден и введен в действие

Постановлением Минстроя РФ

от 5 апреля 1995 г. N 18-29



МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ



ПЕТЛИ СТАЛЬНЫЕ ДЛЯ ДЕРЕВЯННЫХ ОКОН И ДВЕРЕЙ



ТЕХНИЧЕСКИЕ УСЛОВИЯ



Steel hinges for wooden windows and doors.

Specifications



ГОСТ 5088-94



Группа Ж34



ОКС 91.060.50;

ОКСТУ 4983



Предисловие



1. Разработан Центральным проектно-конструкторским и технологическим бюро (ЦПКТБ) Минстроя России, Центральным научно-исследовательским и проектным институтом типового и экспериментального проектирования жилища (ЦНИИЭПжилища) Российской Федерации.

Внесен Минстроем России.

2. Принят Межгосударственной научно-технической комиссией по стандартизации и техническому нормированию в строительстве (МНТКС) 17 марта 1994 г.

За принятие проголосовали:



┌──────────────────────────┬─────────────────────────────────────┐

│ Наименование государства │Наименование органа государственного │

                                управления строительством

├──────────────────────────┼─────────────────────────────────────┤

│Азербайджанская Республика│Госстрой Азербайджанской Республики

│Республика Армения        Госупрархитектуры Республики Армения │

│Республика Казахстан      │Минстрой Республики Казахстан

│Кыргызская Республика     │Госстрой Кыргызской Республики

│Республика Молдова        Минархстрой Республики Молдова

│Российская Федерация      │Минстрой России

│Республика Таджикистан    │Госстрой Республики Таджикистан

│Республика Узбекистан     Госкомархитектстрой Республики

                          │Узбекистан

└──────────────────────────┴─────────────────────────────────────┘



3. Постановлением Минстроя России от 5 апреля 19956 г. N 18-29 межгосударственный стандарт 5088-94 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 сентября 1995 г.

4. Взамен ГОСТ 5088-78.



1. ОБЛАСТЬ ПРИМЕНЕНИЯ



Настоящий стандарт распространяется на стальные петли для деревянных окон и дверей.

Обязательные требования к качеству петель изложены в 4.3, 4.5, 4.7, 4.8, 4.10, 4.11, 4.14 - 4.16.

Область применения петель приведена в Приложении А.



2. НОРМАТИВНЫЕ ССЫЛКИ



В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 9.303-84 ЕСЗКС. Покрытия металлические и неметаллические неорганические. Общие требования к выбору

ГОСТ 397-79. Шплинты. Технические условия

ГОСТ 538-88. Изделия замочные и скобяные. Общие технические условия

ГОСТ 1145-80. Шурупы с потайной головкой. Конструкция и размеры

ГОСТ 11648-75. Шайбы упорные быстросъемные. Технические условия.



3. ТИПЫ И ОСНОВНЫЕ РАЗМЕРЫ



3.1. Петли, изготовляемые по настоящему стандарту, подразделяют на: Н - накладные; В - врезные; Вв - ввертные.

3.2. Типы, основные размеры и комплектность петель приведены в Приложении Б. В комплект входит петля в сборе и крепежные изделия.

Основные детали петель приведены в Приложении В.

3.3. Условные обозначения типов и конструктивное решение петель приведены в таблице 1.



Таблица 1



Условное обозна-
чение типа

Конструктивное решение петель

Номер рисунка
Приложения Б

ПН1

ПН2

ПН3
ПН4

ПН5

ПН6

ПН7

ПН8

ПН9

ПН10
ПВ1
ПВ2

ПВ3

ПВ4

ПВв1

ПВв2

ПВв3

Петля накладная с ходом на
полуосях
Петля накладная фигурная с ходом
на полуосях
Петля накладная с ходом на шарике
Петля накладная фигурная с ходом
на полуосях или на шайбе
Петля накладная с ходом на торцах
звеньев карт неразъемная
Петля накладная с ограничителем
подъема
Петля накладная с ходом на шайбе
и вынимающейся осью
Петля накладная пружинная
одностороннего действия
Петля накладная пружинная

двустороннего действия
Петля накладная регулируемая
Петля врезная с ходом на полуосях
Петля врезная с ходом на шайбе и
вынимающейся осью
Петля врезная с ходом на шайбе и
вынимающейся осью
Петля врезная с ходом на торцах
звеньев карт и вынимающейся осью
Петля ввертная с ходом на торцах
скоб и вынимающейся осью
Петля ввертная с ходом на торцах
втулок и вынимающейся осью

Петля ввертная с ходом на торцах
втулок и невынимающейся осью

Б1

Б2

Б3
Б4

Б5

Б6

Б7

Б8

Б9

Б10
Б11
Б12

Б13

Б14

Б15

Б16

Б17



3.4. Устанавливается следующая структура условного обозначения петли



    Х - Х - Х   Х   Х





                └──── Обозначение стандарта

             └──────── Буквы, означающие: Л - левая петля,

                       П - правая петля

          └──────────── Исполнение петли: 1, 2

       └──────────────── Высота петли, мм (для петли типа ПН9 -

                         расстояние между центрами трубок)

    └──────────────────── Условное обозначение типа по таблице 1.



Пример условного обозначения петли накладной типа ПН1 высотой 110 мм, правой:

То же, врезной типа ПВ4 высотой 90 мм, исполнения 1:



4. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ



4.1. Петли должны изготовляться в соответствии с требованиями ГОСТ 538 и настоящего стандарта.

4.2. Петли типов ПН1 - ПН4, ПН6, ПН10 и ПВ1 следует изготовлять правыми и левыми для установки правых и левых створок окон и полотен дверей (на рисунках Б1 - Б4, Б6, Б10, Б11 Приложения Б указаны правые петли).

4.3. Соединения карт с осями и полуосями в накладных петлях, кроме петли типа ПН7, и во врезной петле типа ПВ1 должны быть неразъемными.

4.4. Овальность осей и полуосей в местах подвижных соединений с картами не должна быть более 0,1 мм, а трубок карт петель - 0,3 мм.

4.5. Зазор между осью или полуосью и трубкой петли в местах подвижных соединений должен быть не менее 0,1 и не более 0,5 мм.

4.6. Отклонение от перпендикулярности опорных поверхностей осей петель ПН1 - ПН4 и ПВ1 относительно осей вращения не должно быть более 0,25 мм.

4.7. Отклонение от перпендикулярности плоскости карт петель типа ПН10 относительно осей вращения не должно быть более 0,4 мм.

4.8. Продольный и поперечный люфт в шарнирах петель типов ПН8 и ПН9 не должен быть более 0,3 мм.

4.9. Зазор между плоскостью карты и ее изогнутым концом (трубкой) не должен быть более 0,5 мм при толщине карты до 2,2 мм и 1,0 мм - при толщине карты более 2,2 мм.

4.10. Карты накладных и врезных петель и стрежни ввертных петель должны иметь возможность вращения без заедания вокруг осей и полуосей.

4.11. Конструкция петель типов ПН8 и ПН9 должна предусматривать возможность регулирования усилия закрывания полотна двери, при этом сила для открывания двери должна быть не менее 2 и не более 4 кгс на расстоянии 700 мм от оси петли.

Для петель применяют пружины кручения по техническим условиям завода-изготовителя, утвержденным в установленном порядке.

4.12. Оси или полуоси петель должны иметь головку, имеющую сферическую форму или форму усеченного конуса.

Оси петель всех типов, кроме типов ПН5, ПН8 - ПН10 и ПВв1 - ПВв3, должны иметь на торце фаску (2 - 3) х 30°.

4.13. Карты петель типов ПН1, ПН3, ПН5, ПН6 и ПН8 по согласованию с потребителем допускается изготовлять прямоугольной формы.

4.14. Соединение стержней с втулками или скобами в ввертных петлях должно выдерживать усилие отрыва не менее 800 Н (80 кгс).

4.15. Петли исполнения 2 типов ПН7, ПВ2 - ПВ4 необходимо комплектовать шплинтами 2 х 16 по ГОСТ 397 или быстросъемными упорными шайбами 5-080 по ГОСТ 11648.

4.16. Требования к покрытиям петель - по ГОСТ 538.

Для петель в соответствии с областью их применения установлены следующие группы условий эксплуатации по ГОСТ 9.303:

1 - для петель типов и типоразмеров ПН1-70, ПН1-85, ПН1-110, ПН2-70, ПН2-85, ПН2-110, ПН3-85, ПН4, ПН5, ПН6, ПН7, ПВ1, ПВ2, ПВ3, ПВ4, ПВв1, ПВв2, ПВв3;

2, 3 - для петель типов и типоразмеров ПН1-130, ПН1-150, ПН2-130, ПН2-150, ПН3-110, ПН3-130, ПН3-150, ПН8, ПН9, ПН10.

4.17. Маркировка и упаковка - по ГОСТ 538.



5. ПРИЕМКА



5.1. Приемочный контроль петель на соответствие требованиям ГОСТ 538 и 4.3 - 4.10, 4.12, 4.15 настоящего стандарта проводится в соответствии с ГОСТ 538.

Значительными дефектами считают дефекты, относящиеся к отклонениям от требований, указанных в ГОСТ 538 и 4.10 настоящего стандарта.

Малозначительными дефектами считают дефекты, относящиеся к отклонениям от требований, указанных в ГОСТ 538 и 4.3 - 4.9, 4.12, 4.15 настоящего стандарта.

5.2. Периодические испытания ввертных петель на соответствие требованиям 4.14 и петель типов ПН8 и ПН9 на соответствие требованиям 4.11 должны проводиться не реже одного раза в год.

Для проведения испытаний отбирают не менее трех петель.

5.3. Типовые испытания - по ГОСТ 538.



6. МЕТОДЫ КОНТРОЛЯ



6.1. Методы контроля и испытаний петель - по ГОСТ 538 и настоящему стандарту.

6.2. Испытания ввертных петель на отрыв проводят приложением силы 800 Н (80 кгс) в течение не менее 1 мин к каждому стержню петли.

После испытаний петля должна сохранить работоспособность.

6.3. Испытания петель типов ПН8 и ПН9 по 4.11 проводят приложением силы не менее 2 и не более 4 кгс на расстоянии 700 мм от оси петли к фрагменту двери с установленной на нем петлей и выдерживанием приложенной силы в течение 1 мин.

После снятия приложенной силы петля должна вернуть фрагмент двери в исходное положение.



7. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ



Транспортирование и хранение - по ГОСТ 538.



8. ГАРАНТИИ ИЗГОТОВИТЕЛЯ



Гарантии изготовителя - по ГОСТ 538.











Приложение А

(Информационное)



ОБЛАСТЬ ПРИМЕНЕНИЯ ПЕТЕЛЬ



Таблица А1



┌───────────┬─────────────┬──────────────────────────────────────┐

Условное     Высота,             Область применения

│обозначение│ исполнение

│типа петель│   петель

├───────────┼─────────────┼──────────────────────────────────────┤

│ПН1 - ПН4  │70; 85; 98;  │ Для створок окон и полотен дверей без│

           │110; 130; 150│наплава

           ├─────────────┼──────────────────────────────────────┤

           │130; 150     │ Для входных дверей в здания и в

                        │квартиры

├───────────┼─────────────┼──────────────────────────────────────┤

│ПН5        │40; 60       │ Для форточек без наплава

├───────────┼─────────────┼──────────────────────────────────────┤

│ПН6        │80; 110      │ Для соединения спаренных створок окон│

                        │и полотен балконных дверей

├───────────┼─────────────┼──────────────────────────────────────┤

│ПН7        │Исполнение 1 │ Для соединения спаренных створок окон│

                        │и полотен балконных дверей с наплавом │

           ├─────────────┼──────────────────────────────────────┤

           │Исполнение 2 │ Для соединения спаренных створок

                        │фрамуг

├───────────┼─────────────┼──────────────────────────────────────┤

│ПН8        │110; 130     │ Для полотен дверей с принудительным

├───────────┼─────────────┤закрыванием

│ПН9        │-

├───────────┼─────────────┼──────────────────────────────────────┤

│ПН10       │-            │ Для среднеподвесных створок окон

├───────────┼─────────────┼──────────────────────────────────────┤

│ПВ1        │80; 100      │ Для створок окон и полотен балконных │

├───────────┼─────────────┤дверей с наплавом

│ПВ2        │Исполнение 1 │

           ├─────────────┼──────────────────────────────────────┤

           │Исполнение 2 │ Для фрамуг

├───────────┼─────────────┼──────────────────────────────────────┤

│ПВ3        │Исполнение 1 │ Для соединения спаренных створок окон│

                        │и полотен балконных дверей с наплавом │

           ├─────────────┼──────────────────────────────────────┤

           │Исполнение 2 │ Для соединения спаренных створок

                        │фрамуг

├───────────┼─────────────┼──────────────────────────────────────┤

│ПВ4        │Исполнение 1 │ Для створок окон с наплавом

           ├─────────────┼──────────────────────────────────────┤

           │Исполнение 2 │ Для фрамуг

├───────────┼─────────────┼──────────────────────────────────────┤

│ПВв1, ПВв2,│-            │ Для створок окон и полотен балконных │

│ПВв3                    │дверей

└───────────┴─────────────┴──────────────────────────────────────┘











Приложение Б

(Обязательное)



ТИПЫ, РАЗМЕРЫ И КОМПЛЕКТНОСТЬ ПЕТЕЛЬ





                                                     В миллиметрах

Типо-
размеры

H

B

R

a

a
1

b

b
1

d

h

s

Шурупы по
ГОСТ 1145

Разме-
ры

Кол.

ПН1-70
ПН1-85
ПН1-110
ПН1-130
ПН1-150

70
85
110
130
150

22
27
27
30
35

8
10
10
12
15

10
10
10
12,5
15

25
32,5
30
35
40

10
13
13
16
19

6
7
7
8
9

7
8
8
8
9

33,5
41
53,5
63,5
73,5

2,0
2,0 - 2,5
2,5 - 2,8
2,5 - 3,0
3,0

4 x 25
4 х 30
4 х 30
5 х 30
5 х 30

6
6
8
8
8

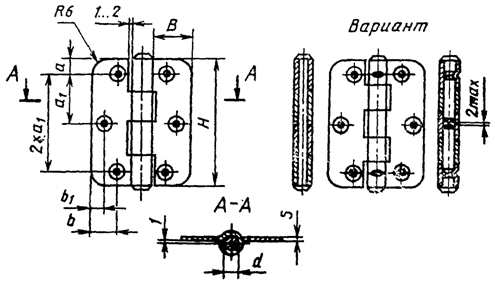

Рисунок Б1. Петля накладная типа ПН1





                                                     В миллиметрах

Типо-
размеры

H

B

R

a

a
1

b

b
1

d

h

s

Шурупы по
ГОСТ 1145

Разме-
ры

Кол.

ПН2-70
ПН2-85
ПН2-110
ПН2-130
ПН2-150

70
85
110
130
150

22
27
27
30
35

8
10
10
12
15

10
10
10
12,5
15

25
32,5
30
35
40

10
13
13
16
19

6
7
7
8
9

7
8
8
8
9

34
34
38
42
46

2,0
2,0 - 2,5
2,5 - 2,8
2,5 - 3,0
3,0

4 х 25
4 х 30
4 х 30
5 х 30
5 х 30

6
6
8
8
8



Рисунок Б2. Петля накладная типа ПН2





                                                     В миллиметрах

┌───────┬───┬──┬──┬────┬────┬──┬──┬───┬────┬─────────┬───────────┐

Типо-  │ H │B │R │ a  │ a  │b │b │ d │ h      s    │ Шурупы по

│размеры│             1 │  │ 1│                │ ГОСТ 1145 │

                                          ├──────┬────┤

                                          Разме-│Кол.│

                                          ры

├───────┼───┼──┼──┼────┼────┼──┼──┼───┼────┼─────────┼──────┼────┤

│ПН3-85 │85 │27│10│10  │32,5│13│7 │8  │41  │2,0 - 2,5│4 x 30│6

│ПН3-110│110│27│10│10  │30  │13│7 │8  │53,5│2,5 - 2,8│4 x 30│8

│ПН3-130│130│30│12│12,5│35  │16│8 │8  │63,5│2,5 - 3,0│5 x 30│8

│ПН3-150│150│35│15│15  │40  │19│9 │9  │73,5│3,0      │5 x 30│8

└───────┴───┴──┴──┴────┴────┴──┴──┴───┴────┴─────────┴──────┴────┘



Рисунок Б3. Петля накладная типа ПН3





Шурупы 5 х 30 (6 шт.) ГОСТ 1145



Рисунок Б4. Петля накладная типа ПН4





                                                     В миллиметрах

┌───────────┬────┬───┬───┬───┬───┬───┬────┬─────────┬────────────┐

│Типоразмеры│ H  │ B │ a │a  │ b │b  │ d      s    │ Шурупы по

                     │ 1 │   │ 1 │             │ ГОСТ 1145

                                           ├───────┬────┤

                                           Размеры│Кол.│

├───────────┼────┼───┼───┼───┼───┼───┼────┼─────────┼───────┼────┤

│ПН5-40     │40  │16 │6  │-  │6  │-  │4   │1,5 - 1,6│3 x 25 │4

│ПН5-60     │60  │20 │8  │22 │12 │7  │5   │1,6 - 2,0│3 x 25 │6

└───────────┴────┴───┴───┴───┴───┴───┴────┴─────────┴───────┴────┘



Рисунок Б5. Петля накладная типа ПН5





                                                     В миллиметрах

┌─────────────┬────┬────┬────┬────┬─────────┬────────────────────┐

│ Типоразмеры │ H  │ a  │ b  │ c      s    │Шурупы по ГОСТ 1145 │

                                      ├───────────┬────────┤

                                        Размеры    Кол.

├─────────────┼────┼────┼────┼────┼─────────┼───────────┼────────┤

│ПН6-80       │80  │31  │20  │39  │2,5      │4 x 25     │6

│ПН6-110      │110 │38  │25  │44  │2,5 - 2,8│4 x 25     │8

└─────────────┴────┴────┴────┴────┴─────────┴───────────┴────────┘



Рисунок Б6. Петля накладная типа ПН6



Исполнение 1





Исполнение 2

Остальное - см. исполнение 1





Шурупы 3 x 25 (4 шт.) ГОСТ 1145



Рисунок Б7. Петля накладная типа ПН7





                                                     В миллиметрах

┌────────┬───┬────┬───┬────┬────┬────┬────┬─────────┬────────────┐

Типо-   │ H │ B  │ R │ a  │ a  │ b  │ b      s    │ Шурупы по

│размеры │                1 │      1 │         │ ГОСТ 1145

                                           ├───────┬────┤

                                           Размеры│Кол.│

├────────┼───┼────┼───┼────┼────┼────┼────┼─────────┼───────┼────┤

│ПН8-110 │110│27  │10 │10  │30  │13  │7   │2,8      │5 x 30 │8

│ПН8-130 │130│30  │10 │12,5│35  │16  │8   │2,8 - 3,0│5 x 30 │8

└────────┴───┴────┴───┴────┴────┴────┴────┴─────────┴───────┴────┘



Рисунок Б8. Петля накладная типа ПН8





Шурупы 5 х 40 (8 шт.) ГОСТ 1145



-----------------------------------

<*> Для дверей с толщиной полотна 52 мм.



Рисунок Б9. Петля накладная типа ПН9





Шурупы 5 х 35 (8 шт.) ГОСТ 1145



Рисунок Б10. Петля накладная типа ПН10





                                                     В миллиметрах

┌────────────┬────┬────┬───┬────┬───┬────┬────┬─────────┬────────┐

│Типоразмеры │ H  │ B  │B  │ a  │ b │ b  │ h      s      Кол.

                    │ 1 │         1 │             │штифтов │

├────────────┼────┼────┼───┼────┼───┼────┼────┼─────────┼────────┤

│ПВ1-80      │80  │35  │28 │25  │28 │21  │39  │2,0 - 2,5│4

│ПВ1-100     │100 │42  │35 │35  │34 │27  │49  │2,5 - 2,8│4

└────────────┴────┴────┴───┴────┴───┴────┴────┴─────────┴────────┘



Рисунок Б11. Петля врезная типа ПВ1



Исполнение 1





Исполнение 2

Остальное - см. Исполнение 1





-----------------------------------

<*> При установке петель на автоматизированных линиях по согласованию с потребителем допускается применять штифты длиной 35 мм для створок окон жилых и 45 мм - для общественных зданий.



                                                     В миллиметрах

┌───────┬────┬──┬──┬───┬─────┬──┬──┬──┬────┬─────┬─────────┬───────┐

Типо-  │H   │B │B │ a │  a  │b │b │c │ h    d      s    │ Кол.

│размеры│ max  │ 1│      1 │  │ 1│                    │штифтов│

                                                 <*>

├───────┼────┼──┼──┼───┼─────┼──┼──┼──┼────┼─────┼─────────┼───────┤

│ПВ2-75 │75  │30│25│6  │12,5 │23│15│- │37  │7    │2,0 - 2,5│4

│ПВ2-100│100 │35│30│7,5│17   │25│18│- │49  │7    │2,5      │4

│ПВ2-125│125 │45│35│10 │20,75│32│22│6 │61,5│8 - 9│2,5      │6

└───────┴────┴──┴──┴───┴─────┴──┴──┴──┴────┴─────┴─────────┴───────┘



-----------------------------------

<*> Длину штифтов следует указывать при заказе.



Рисунок Б12. Петля врезная типа ПВ2



Исполнение 1





Исполнение 2

Остальное - см. Исполнение 1





-----------------------------------

<*> Для окон с тройным остеклением.

Штифты - 4 шт.; длину штифтов следует указывать при заказе.



Рисунок Б13. Петля врезная типа ПВ3



Исполнение 1





Исполнение 2

Остальное - см. Исполнение 1





                                                     В миллиметрах

┌───────┬───┬───┬────┬───┬───┬─────┬───┬───┬───┬─────────┬───────┐

Типо-  │ H │ B │ B  │B  │ a │ a   │ b │b  │ d │    s    │ Кол.

│размеры│        1 │ 2 │     1     │ 1 │            │штифтов│

├───────┼───┼───┼────┼───┼───┼─────┼───┼───┼───┼─────────┼───────┤

│ПВ4-60 │60 │30 │22  │-  │7,5│22,5 │23 │15 │6  │2,0      │4

│ПВ4-75 │75 │35 │27  │5  │10 │27,5 │28 │20 │7  │2,0 - 2,5│6

│ПВ4-90 │90 │35 │27  │5  │10 │35   │28 │20 │7  │2,5      │6

└───────┴───┴───┴────┴───┴───┴─────┴───┴───┴───┴─────────┴───────┘



Рисунок Б14. Петля врезная типа ПВ4





Рисунок Б15. Петля ввертная типа ПВв1





Рисунок Б16. Петля ввертная типа ПВв2





Рисунок Б17. Петля ввертная типа ПВв3











Приложение В

(Информационное)



ОСНОВНЫЕ ДЕТАЛИ ПЕТЕЛЬ



Петли накладные и врезные





1 - карта; 2 - трубка; 3 - ось; 4 - полуось



Петли ввертные





1 - стержень; 2 - втулка; 3 - ось; 4 - скоба









© Информационно-справочная онлайн система "Технорма.RU" , 2010.
Бесплатный круглосуточный доступ к любым документам системы.

При полном или частичном использовании любой информации активная гиперссылка на Tehnorma.RU обязательна.


Внимание! Все документы, размещенные на этом сайте, не являются их официальным изданием.

Яндекс цитирования
