Утвержден и введен в действие

Постановлением Госстандарта СССР

от 29 декабря 1990 г. N 3498

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ДЕФЕКТЫ ОГНЕУПОРНЫХ ИЗДЕЛИЙ

ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ

Defects of refractory products.

Terms and definitions

ГОСТ 28833-90

Группа И00

ОКП 1501

Дата введения

1 января 1992 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Министерством металлургии СССР.

Разработчики: А.А. Кортель, канд. техн. наук; А.Ф. Маурин, канд. техн. наук; А.Е. Жуковская, канд. техн. наук; М.И. Диесперова, канд. техн. наук; Р.А. Андронова; Л.И. Кошкина.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 29.12.1990 N 3498.

3. Введен впервые.

Настоящий стандарт устанавливает термины и определения основных технологических дефектов огнеупорных изделий.

Стандарт не распространяется на дефекты огнеупорных изделий в службе.

Термины, установленные настоящим стандартом, обязательны для применения во всех видах документации и литературы, входящих в сферу работ по стандартизации или использующих результаты этих работ.

1. Стандартизованные термины с определениями приведены в табл. 1.

2. Для каждого понятия установлен один стандартизованный термин. Применение терминов-синонимов стандартизованного термина не допускается. Недопустимые к применению термины-синонимы приведены в стандарте в качестве справочных и обозначены пометой "Ндп".

2.1. Для стандартизованных терминов (см. табл. 1) приведены в качестве справочных краткие формы, которые разрешается применять в случаях, исключающих возможность их различного толкования.

2.2. Приведенные определения можно при необходимости изменять, вводя в них производные признаки, раскрывая значения используемых в них терминов, указывая объекты, входящие в объем определяемого понятия. Изменения не должны нарушать объем и содержание понятий, определенных в данном стандарте.

2.3. Если в термине содержатся все необходимые и достаточные признаки понятия - определение не приводится и в графе "Определение" проставляется прочерк.

3. Алфавитный указатель содержащихся в стандарте терминов приведен в табл. 2.

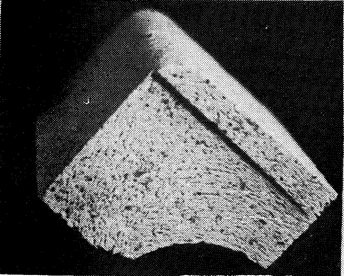

4. Фотографии внешнего вида ряда дефектов приведены в Приложении.

Стандартизованные термины набраны полужирным шрифтом, их краткая форма - светлым, а недопустимые синонимы - курсивом.

Таблица 1

────────────────────┬─────────────────────────────────┬────────────────────

       Термин       │           Определение           │       Чертеж

────────────────────┴─────────────────────────────────┴────────────────────

 1. #Косоугольность   Дефект в виде отклонения угла

огнеупорного         между плоскостями (поверхностями)

изделия#             огнеупорного изделия от прямого

 Косоугольность      угла

 2. #Скошенность      Дефект огнеупорного изделия,

огнеупорного         имеющего форму тела вращения,

изделия#             в виде отклонения угла между

 Скошенность         торцевой поверхностью и

                     горизонтальной осью от прямого

                     угла

3. #Разнотолщинность  Дефект огнеупорного изделия

огнеупорного         в виде разной толщины между

изделия#             противолежащими поверхностями

 Разнотолщинность    (для изделия, имеющего форму

                     многогранника).

                      Примечание. Для изделия,

                     имеющего форму тела вращения -

                     дефект в виде разной толщины

                     противоположных стенок в любом

                     сечении

 4. #Кривизна огне-   Дефект огнеупорного изделия в

упорного изделия#    виде отклонения от прилегающей

 Ндп.                плоскости, при котором удаление

  &Вогнутость        точек поверхности изделия от этой

  Выпуклость&        плоскости увеличивается или

                     уменьшается от краев к середине

 5. #Овальность       Дефект огнеупорного изделия в

огнеупорного         виде отклонения от круглости,

изделия#             при котором сечение изделия имеет

 Овальность          овалообразную форму, наибольший

 Ндп.                и наименьший диаметры которого

  &Эллипсность&      находятся во взаимноперпенди-

                     кулярных направлениях

 6. #Отбитость                       -

углов, ребер, кромок

огнеупорного

изделия#

 Отбитость углов,

ребер, кромок

 7. #Впадина на       Дефект поверхности огнеупорного

поверхности огне-    изделия в виде углубления с

упорного изделия#    четкими или размытыми краями,

 Впадина             образовавшегося в результате

 Ндп.                внешнего воздействия

  &Срыв

  Выбоина

  Вмятина

  Вымоина&

 8. #Царапина на      Дефект огнеупорного изделия в

поверхности огне-    виде канавки неправильной формы

упорного изделия#    и произвольного направления,

 Царапина            образовавшейся в результате

                     воздействия острым предметом

 9. #Заусеница на     Дефект огнеупорного изделия в

поверхности огне-    виде сплошного или прерывистого

упорного изделия#    выступа на ребрах (кромке),

 Заусеница           образовавшегося в процессе

 Ндп.                формования

  &Кромка&

 10. #Налип на        Дефект поверхности огнеупорного

поверхности огне-    изделия в виде выступа,

упорного изделия#    образовавшегося в результате

 Налип               прилипания к изделию огнеупорного

                     материала

 11. #Выкрошенность   Дефект огнеупорного изделия в

зерен огнеупорного   виде углубления, образовавшегося

изделия*#            в результате выпадения одного

 Выкрошенность       или нескольких зерен материала

 Ндп.

  &Сыпучесть&

 12. #Трещина         Дефект огнеупорного изделия

огнеупорного         в виде разрыва целостности

изделия#*            материала шириной свыше 0,5 мм

 Трещина

 13. #Посечка огне-   Дефект огнеупорного изделия

упорного изделия*#   в виде разрыва целостности

 Посечка             материала шириной до 0,5 мм

                     включительно

 14. #Сетка трещин    Дефект огнеупорного изделия

и посечек огне-      в виде трех и более взаимно

упорного изделия*#   пересекающихся посечек и трещин

 Сетка трещин

и посечек

 15. #Пустота         Внутренний дефект огнеупорного

в огнеупорном        изделия в виде незаполненного

изделии#             пространства

 Пустота

 16. #Раковина огне-  Дефект огнеупорного изделия в

упорного изделия*#   виде полости неправильной формы.

 Раковина             Примечание. Дефект встречается

                     у литых и плавленолитых изделий

 17. #Выплавка огне-  Дефект огнеупорного изделия

упорного изделия*#   в виде оплавленного участка с

 Выплавка            углублением, образовавшегося в

                     результате плавления в изделии

                     различных примесей

 18. #Пятно на        Дефект поверхности огнеупорного

поверхности          изделия в виде участка

огнеупорного         произвольной формы, отличающегося

изделия#             по цвету от изделия

 Пятно

 19. #Мушка на        Дефект поверхности огнеупорного

поверхности огне-    изделия в виде пятна диаметром

упорного изделия#    до 1 мм

 Мушка

 20. #Постороннее     Дефект огнеупорного изделия в

включение огнеупор-  виде участка, имеющего границу

ного изделия*#       раздела с материалом изделия

 Постороннее

включение

 Ндп.

  &Инородное

включение&

 21. #Неоднородность  Дефект огнеупорного изделия

огнеупорного         с неравномерным распределением

изделия*#            заполнителя и керамической связки

 Неоднородность

 22. #Участок         Дефект огнеупорного изделия

без глазури на       в виде участка с механическим

поверхности огне-    повреждением глазури без

упорного изделия#    выгорания графита

 Участок без глазури

 23. #Выгорание       Дефект поверхности огнеупорного

графита с поверх-    изделия в виде участка,

ности огнеупорного   отличающегося по цвету от изделия

изделия#             и образовавшегося в результате

 Выгорание графита   выгорания графита.

                      Примечание. Дефект встречается

                     у углеродсодержащих изделий

 24. #Вспученность    Дефект огнеупорного изделия

на поверхности огне- в виде локализованных вздутий,

упорного изделия#    сопровождающихся нарушением

 Вспученность        поверхности

 Ндп.

  &Вздутие&

 25. #Волнистость     Дефект поверхности огнеупорного

поверхности огне-    изделия в виде наплывов,

упорного изделия#    образовавшихся при охлаждении

 Волнистость         расплава, виброформовании и др.

                      Примечание. Дефект встречается

                     у вибролитых и литых изделий

 26. #Остаток         Дефект литниковой поверхности

прибыли на           огнеупорного изделия в виде

поверхности огне-    выступа, образовавшегося в

упорного изделия#    результате неполного удаления

Остаток прибыли      прибыли с поверхности изделия.

                      Примечание. Дефект встречается

                     у плавленых изделий

 27. #Слоистость      Дефект огнеупорного изделия в

огнеупорного         виде двух и более слоев с

изделия*#            различной макроструктурой

 Слоистость

 Ндп.

  &Расслоение&

 28. #Сердцевина в    Внутренний дефект огнеупорного

огнеупорном          изделия в виде темного участка в

изделии#             середине изделия, образовавшегося

 Сердцевина          в результате недостаточного

                     окисления углеродистых примесей

Примечания. 1. Термины, отмеченные звездочкой (*), относятся как к дефектам поверхности, так и к внутренним дефектам огнеупорного изделия.

2. В нормативно-техническую документацию на отдельные виды изделий допускается включать термины дефектов, не предусмотренные настоящим стандартом, с их определениями.

Таблица 2

Алфавитный указатель терминов

─────────────────────────────────────────────────────────┬────────

                          Термин                         │ Номер

                                                         │термина

─────────────────────────────────────────────────────────┼────────

&Вздутие&                                                │   24

#Включение огнеупорного изделия постороннее#             │   20

&Включение инородное&                                    │   20

Включение постороннее                                    │   20

&Вогнутость&                                             │    4

Волнистость                                              │   25

#Волнистость поверхности огнеупорного изделия#           │   25

&Вмятина&                                                │    7

Вспученность                                             │   24

#Вспученность на поверхности огнеупорного изделия#       │   24

Выгорание графита                                        │   23

#Выгорание графита с поверхности огнеупорного изделия#   │   23

Выкрошенность                                            │   11

#Выкрошенность зерен огнеупорного изделия#               │   11

&Вымоина&                                                │    7

&Выбоина&                                                │    7

Выплавка                                                 │   17

#Выплавка огнеупорного изделия#                          │   17

&Выпуклость&                                             │    4

Заусеница                                                │    9

#Заусеница на поверхности огнеупорного изделия#          │    9

Косоугольность                                           │    1

#Косоугольность огнеупорного изделия#                    │    1

#Кривизна огнеупорного изделия#                          │    4

&Кромка&                                                 │    9

Мушка                                                    │   19

#Мушка на поверхности огнеупорного изделия#              │   19

Налип                                                    │   10

#Налип на поверхности огнеупорного изделия#              │   10

#Неоднородность огнеупорного изделия#                    │   21

Неоднородность                                           │   21

#Овальность огнеупорного изделия#                        │    5

Овальность                                               │    5

Остаток прибыли                                          │   26

#Остаток прибыли на поверхности огнеупорного изделия#    │   26

Отбитость углов, ребер, кромок                           │    6

#Отбитость углов, ребер, кромок огнеупорного изделия#    │    6

#Посечка огнеупорного изделия#                           │   13

Посечка                                                  │   13

#Пустота в огнеупорном изделии#                          │   15

Пустота                                                  │   15

#Разнотолщинность огнеупорного изделия#                  │    3

Разнотолщинность                                         │    3

#Раковина огнеупорного изделия#                          │   16

Раковина                                                 │   16

&Расслоение&                                             │   27

#Сетка трещин и посечек огнеупорного изделия#            │   14

Сетка трещин и посечек                                   │   14

#Сердцевина в огнеупорном изделии#                       │   28

Сердцевина                                               │   28

#Скошенность огнеупорного изделия#                       │    2

Скошенность                                              │    2

#Слоистость огнеупорного изделия#                        │   27

Слоистость                                               │   27

&Срыв&                                                   │    7

&Сыпучесть&                                              │   11

#Трещина огнеупорного изделия#                           │   12

Трещина                                                  │   12

#Царапина на поверхности огнеупорного изделия#           │    8

Царапина                                                 │    8

#Участок без глазури на поверхности огнеупорного изделия#│   22

Участок без глазури                                      │   22

&Эллипсность&                                            │    5

Приложение

Справочное

ВНЕШНИЙ ВИД ДЕФЕКТОВ ОГНЕУПОРНЫХ ИЗДЕЛИЙ

1. Кривизна

2. Овальность

3. Отбитость

4. Царапина

5. Налип

6. Выкрошенность

7. Трещина

8. Посечка

9. Сетка трещин и посечек

10. Раковина

11. Выплавка ( 15)

12. Пятно

13. Мушка

14. Постороннее включение

15. Участок без глазури

16. Выгорание графита

17. Слоистость

18. Пустота

19. Сердцевина
