| Утвержден и введен в действие Постановлением Госстандарта СССР от 14 сентября 1973 г. N 2159 МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ НАКЛАДКИ ДВУХГОЛОВЫЕ К РЕЛЬСАМ ТИПОВ Р65 И Р75 КОНСТРУКЦИЯ И РАЗМЕРЫ Double-headed fich plates for P65, P75 rails. Design and
dimensions ГОСТ 8193-73 Группа В42 Взамен ГОСТ 8193-56 Срок введения в действие 1 января 1975 года Разработан и внесен Министерством путей
сообщения СССР. Разработчики: В.Ф. Афанасьев, канд. техн. наук; К.И. Красиков, канд. техн.
наук; А.К. Гучков; А.К. Кузнецов; В.И. Гришина; С.И. Рудюк; В.Ф. Коваленко; Л.Ф. Кузнецов; В.И. Багузин. Утвержден и введен в действие
Постановлением Государственного комитета стандартов Совета Министров СССР от
14.09.73 N 2159. Стандарт соответствует СТ
СЭВ 1669-79 в части конструкции и размеров. Ссылочные нормативно-технические
документы ──────────────────────────────────────────────┬─────────────────── Обозначение НТД, на которые дана ссылка │ Номер пункта ──────────────────────────────────────────────┼─────────────────── ГОСТ 4133-73 │5 СТ СЭВ 1669-79 │1 Переиздание (август 1998 г.) с
Изменениями N 1, 2, 3, утвержденными в ноябре 1979 г., апреле 1981 г., декабре
1989 г. (ИУС 12-79, 7-81, 4-90). 1. Настоящий стандарт распространяется на
стыковые двухголовые накладки к железнодорожным рельсам типов Р65 и Р75. Настоящий стандарт соответствует СТ СЭВ 1669 в части конструкции и размеров. (Измененная
редакция, Изм. N 2). 2. Конструкции и размеры поперечного
сечения накладок должны соответствовать указанным на
черт. 1.
------------------------------- <*> Размеры для справок. Черт. 1 Примечания. 1. Радиусы закруглений, не
указанные на чертеже, выполняют размером (4 +/- 2,0) мм. 2. Размеры, на которые не установлены
предельные отклонения в готовых накладках, должны обеспечиваться технологией.
Предельные отклонения не должны превышать +/- 1,0 мм. 3. В скобках указаны размеры для
накладок, не рекомендуемых к применению. (Измененная

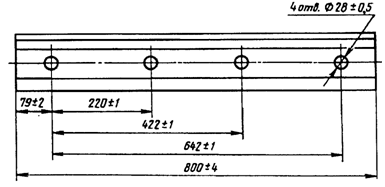

редакция, Изм. N 1, 2, 3). 3. Длина накладок, расположение и размеры
болтовых отверстий с наружной стороны должны соответствовать указанным
на черт. 2 и 3. Исполнение 1
Исполнение 2
------------------------------- <*> Размеры для справок. Черт. 2 Исполнение 3
Исполнение 4
Черт. 3 Исполнение накладок устанавливают по
согласованию между изготовителем и потребителем. Примечание. Размеры отверстий указаны со
стороны продавливания. Пример условного обозначения накладки к
рельсам типов Р65 и Р75 в исполнении 1: Накладка 1Р65 ГОСТ 8193-73 То же, в исполнении 2: Накладка 2Р65 ГОСТ 8193-73. (Измененная
редакция, Изм. N 1, 2). 4. Расчетные данные конструкции накладок
приведены в Приложении 1. 5. Технические требования - по ГОСТ 4133. 4, 5. (Введены
дополнительно, Изм. N 2). 6. (Исключен, Изм.
N 1). 7. (Исключен, Изм.
N 2). Приложение 1 Справочное РАСЧЕТНЫЕ ДАННЫЕ Площадь поперечного сечения проката, см2 ..........38,45 (38,75) Расстояние до центра тяжести, см: от верха накладки .................................6,42 от низа накладки ..................................6,33 от внешней грани ..................................2,01 Угол наклона осей к горизонту: Главной ...........................................-3° 22' Нейтральной .......................................27° 46' Момент инерции, см4: относительных центральных осей: горизонтальной ....................................524,3 (528,0) вертикальной ......................................52,0 (53,3) центробежный ......................................-27,8 (-28,05) относительно главных осей: наибольший ........................................526,4 (530,0) наименьший ........................................51,2 (51,6) Момент сопротивления, см3: по верху ..........................................82,4 (82,5) по низу ...........................................83,6 (83,8) по внешней грани (наибольший) .....................26,4 (26,5) Масса, кг: 1 м проката .......................................30,18 (30,42) накладки исполнения 1 .............................29,26 (29,50) накладки исполнения 2 .............................23,59 (23,78) накладки исполнения 3 .............................23,74 (23,93) накладки исполнения 4 .............................26,63 (26,85) Примечания. 1. Масса определена исходя из номинальных размеров и относительной плотности стали
7,85. 2. В скобках указаны конструктивные
расчетные данные для накладок, изготовляемых на нереконструированных прокатных
станах. Приложение 1. (Измененная
редакция, Изм. N 3). Приложение 2. (Исключено,
Изм. N 3). |
