"ГОСТ 8691-73 (ИСО 5019-1-84, ИСО 5019-2-84, ИСО 5019-5-84). Изделия огнеупорные общего назначения. Форма и размеры" // Технорма.RU

Утвержден и введен в действие

Постановлением Госстандарта СССР

от 15 июня 1973 г. N 1486

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ИЗДЕЛИЯ ОГНЕУПОРНЫЕ ОБЩЕГО НАЗНАЧЕНИЯ

ФОРМА И РАЗМЕРЫ

General-purpose refractory articles.

Form and dimensions

ГОСТ 8691-73

(ИСО 5019-1-84, ИСО 5019-2-84,

ИСО 5019-5-84)

Группа И22

ОКП 15 0000

МКС 81.080

Дата введения

1 января 1975 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Министерством черной металлургии СССР.

2. Утвержден и введен в действие Постановлением Государственного комитета стандартов Совета Министров СССР от 15.06.73 N 1486.

3. Стандарт соответствует международному стандарту ИСО 5019-1-84 в части размера 230 х 114 х 64.

4. Стандарт унифицирован с БДС 4749-72.

5. Взамен ГОСТ 8691-58.

6. Ссылочные нормативно-технические документы

───────────────────────────────────────┬──────────────────────────

Обозначение НТД, на который дана ссылка│ Номер пункта

───────────────────────────────────────┼──────────────────────────

ГОСТ 390-96 │ 3.1

ГОСТ 4157-79 │ 3.1

ГОСТ 5040-96 │ 3.1

ГОСТ 24704-94 │ 3.1

7. Постановлением Госстандарта от 15 апреля 1992 г. N 395 снято ограничение срока действия.

8. Издание (июль 2005 г.) с Изменениями N 1, 2, 3, 4, утвержденными в ноябре 1977 г., в августе 1984 г., в мае 1989 г., в апреле 1992 г. (ИУС 11-77, 11-84, 8-89, 7-92).

Настоящий стандарт распространяется на огнеупорные изделия общего назначения, применяемые для кладки различных тепловых агрегатов.

Дополнительные требования, отражающие потребности народного хозяйства (ИСО 5019-1-84, ИСО 5019-2-84, ИСО 5019-5-84), набраны курсивом.

(Измененная редакция, Изм. N 3, 4).

1. Марки

1.1. Огнеупорные изделия общего назначения изготовляются марок, указанных в табл. 1.

Таблица 1

───────────┬────────────────────────┬─────────────────────────────

Марки │ Наименование изделия │ Кажущаяся плотность, г/см3

│ │ (расчетная)

───────────┼────────────────────────┼─────────────────────────────

ШАК │ Шамотные │ 2,1

ША-I │ │ 2,1

ША-II │ │ 2,0

ШБ-I │ │ 2,0

ШБ-II │ │ 1,9

ШВ-I, ШВ-II│ │ 1,9

ШУС │ │ 1,9

───────────┼────────────────────────┼─────────────────────────────

ПБ-I, ПБ-II│ Полукислые │ 1,9

ПВ-I, ПВ-II│ │ 1,9

───────────┼────────────────────────┼─────────────────────────────

ДН │ Динасовые │ 1,9

───────────┼────────────────────────┼─────────────────────────────

ШЛА-1,3 │ Шамотные легковесные и │ 1,3

ШКЛ-1,3 │полукислые легковесные │ 1,3

ШЛ-1,3 │ │ 1,3

ШЛ-1,0 │ │ 1,0

ШЛ-0,9 │ │ 0,9

ШТЛ-0,6 │ │ 0,6

ШЛ1-0,4 │ │ 0,4

ШЛ-0,4 │ │ 0,4

───────────┼────────────────────────┼─────────────────────────────

МКРЛ-0,8 │ Муллитокремнеземистые │ 0,8

МКРЛ-0,7 │легковесные │ 0,7

───────────┼────────────────────────┼─────────────────────────────

МЛЛ-1,3 │ Муллитовые легковесные │ 1,3

───────────┼────────────────────────┼─────────────────────────────

КЛ-1,1 │ Корундовые легковесные │ 1,1

───────────┼────────────────────────┼─────────────────────────────

ДЛ-1,2 │ Динасовые легковесные │ 1,2

ДЛ1-1,2 │ │ 1,2

МКС-72 │ Муллитокорундовые │ 2,5

МЛС-62 │ Муллитовые │ 2,3

(Измененная редакция, Изм. N 4).

2. Форма и размеры

2.1. Форма и размеры изделий должны соответствовать требованиям, указанным на черт. 1 - 26 и в табл. 2 - 27.

Размеры прямоугольного огнеупорного кирпича (прямой, лещадка, плитка) приведены в табл. 2а; размеры огнеупорного сводового кирпича - в табл. 12а.

Пятовый кирпич для применения с кирпичом горизонтального ряда кладки высотой 64 мм и высотой 76 мм - на черт. 9а и 9б.

Кирпич прямой

Черт. 1

Таблица 2

───────┬───┬───┬───┬──────┬───────────────────────────────────────────────────────────────────────────────────────────────────────────────────────

Номер │ а │ б │ в │Объем,│ Macca для изделий марок, кг

изделия├───┴───┴───┤ см3 ├────┬──────┬────────────┬────────┬───────┬───────┬──────┬──────┬──────┬────────┬────────┬───────┬────────┬──────┬──────

│ мм │ │ШАК,│ША-II,│ШБ-II, ШВ-I,│ШЛА-1,3;│МЛЛ-1,3│ДЛ-1,2;│КЛ-1,1│ШЛ-1,0│ШЛ-0,9│МКРЛ-0,8│МКРЛ-0,7│ШТЛ-0,6│ШЛ1-0,4,│МКС-72│МЛС-62

│ │ │ША-I│ ШБ-I │ШВ-II, ШУС, │ШЛ-1,3; │ │ДЛ1-1,2│ │ │ │ │ │ │ ШЛ-0,4 │ │

│ │ │ │ │ ПК ПБ-I, │ШКЛ-1,3 │ │ │ │ │ │ │ │ │ │ │

│ │ │ │ │ПБ-II, ПВ-I,│ │ │ │ │ │ │ │ │ │ │ │

│ │ │ │ │ ПВ-II, ДН │ │ │ │ │ │ │ │ │ │ │ │

───────┼───┬───┬───┼──────┼────┼──────┼────────────┼────────┼───────┼───────┼──────┼──────┼──────┼────────┼────────┼───────┼────────┼──────┼──────

1 │230│ 65│ 65│ 972 │2,0 │ 1,9 │ 1,8 │ - │ - │ - │ - │ - │ 0,9 │ 0,8 │ - │ - │ 0,4 │ - │ -

2 │230│ 85│ 65│ 1271 │2,7 │ 2,5 │ 2,4 │ - │ - │ - │ - │ - │ 1,1 │ 1,0 │ - │ - │ 0,5 │ - │ -

3 │230│114│100│ 2622 │5,5 │ 5,2 │ 5,0 │ - │ 3,4 │ 3,2 │ - │ - │ - │ - │ - │ - │ - │ - │ -

4 │230│114│ 75│ 1967 │4,1 │ 3,9 │ 3,7 │ 2,6 │ 2,6 │ 2,4 │ - │ 1,9 │ - │ 1,6 │ - │ - │ - │ 4,9 │4,5

5 │230│114│ 65│ 1704 │3,6 │ 3,4 │ 3,2 │ 2,2 │ 2,2 │ 2,1 │ 1,9 │ 1,7 │ 1,5 │ 1,4 │ 1,2 │ 1,0 │ 0,7 │ 4,3 │3,9

6 │230│114│ 40│ 1049 │2,2 │ 2,1 │ 2,0 │ 1,4 │ 1,4 │ 1,3 │ - │ 1,0 │ - │ 0,8 │ - │ - │ - │ 2,6 │2,4

6а │230│150│ 65│ 2242 │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │5,2

7 │250│124│ 75│ 2325 │4,9 │ 4,7 │ 4,4 │ 3,0 │ 3,0 │ 2,8 │ 2,6 │ 2,3 │ 2,1 │ 1,9 │ 1,6 │ 1,4 │ 0,9 │ 5,8 │5,3

8 │250│124│ 65│ 2015 │4,2 │ 4,0 │ 3,8 │ 2,6 │ 2,6 │ 2,4 │ 2,2 │ 2,0 │ 1,8 │ 1,6 │ 1,4 │ 1,2 │ 0,8 │ 5,0 │4,6

9 │300│150│ 65│ 2925 │6,1 │ 5,9 │ 5,6 │ 3,8 │ 3,8 │ 3,5 │ - │ 2,9 │ - │ - │ - │ - │ - │ 7,3 │6,7

10 │345│150│ 75│ 3881 │8,2 │ 7,8 │ 7,4 │ 5,0 │ 5,0 │ 4,7 │ - │ 3,9 │ - │ - │ - │ - │ - │ 9,7 │8,9

Примечания. 1. Динасовые изделия номеров 1 и 2 не изготовляются.

2. Шамотно-каолиновые легковесные изделия марки ШКЛ-1,3 номеров 4, 6, 9, 10 не изготовляются.

Таблица 2а

#Размеры прямоугольного огнеупорного кирпича

(прямой, лещадка, плитка)

мм

─────────────────┬─────────────────────┬──────────────────────────

Тип кирпича │ Серия 64 мм │ Серия 76 мм

─────────────────┴─────────────────────┴──────────────────────────

Прямоугольный А х С А х В х С

230 х 114 х 64 230 х 114 х 76

230 х 172 х 64 230 х 172 х 76

345 х 114 х 64

──────────────────────────────────────────────────────────────────

Лещадка А х В х С А х В х С

230 х 114 х 32 230 х 114 х 38

──────────────────────────────────────────────────────────────────

Плитка А х В х С А х В х С

230 х 230 х 64 230 х 230 х 76

──────────────────────────────────────────────────────────────────

Примечания. 1. Предпочтительно применять серию кирпича 76 мм.

2. Допускаемые отклонения размеров, приведенных в таблице, должны быть согласованы между поставщиком и потребителем.#

Таблица 2а. (Введена дополнительно, Изм. N 4).

Кирпич прямой полуторный

Черт. 2

Таблица 3

───────┬───┬───┬───┬──────┬───────────────────────────────────────────────────────────────────────

Номер │ а │ б │ в │Объем,│ Масса для изделий марок, кг

изделия├───┴───┴───┤ см3 ├────┬──────┬────────────┬────────┬───────┬──────┬────────┬──────┬──────

│ мм │ │ШАК,│ША-II,│ШБ-II, ШВ-I,│ШЛА-1,3;│ДЛ-1,2;│ШЛ-1,0│МКРЛ-0,8│МКС-72│МЛС-62

│ │ │ША-I│ ШБ-I │ШВ-II, ШУС, │ШЛ-1,3; │ДЛI-1,2│ │ │ │

│ │ │ │ │ПБ-I, ПБ-II,│МЛЛ-1,3 │ │ │ │ │

│ │ │ │ │ПВ-I, ПВ-II,│ │ │ │ │ │

│ │ │ │ │ ДН │ │ │ │ │ │

───────┼───┬───┬───┼──────┼────┼──────┼────────────┼────────┼───────┼──────┼────────┼──────┼──────

11 │230│172│75 │ 2967 │6,2 │ 5,9 │ 5,6 │ 3,9 │ 3,6 │ 3,0 │ 2,4 │ - │ -

12 │230│172│65 │ 2571 │5,4 │ 5,1 │ 4,9 │ 3,3 │ 3,1 │ 2,6 │ 2,1 │ 6,4 │ 5,9

13 │250│187│75 │ 3506 │7,4 │ 7,0 │ 6,7 │ - │ - │ - │ 2,8 │ - │ -

14 │250│187│65 │ 3039 │6,4 │ 6,1 │ 5,8 │ - │ - │ - │ 2,8 │ - │ -

15 │300│225│65 │ 4388 │9,2 │ 8,8 │ 8,3 │ - │ - │ - │ - │10,9 │10,0

Кирпич прямой трехчетвертной

Черт. 3

Таблица 4

───────┬───┬───┬───┬──────┬───────────────────────────────────────────────────────────────────────────────────────

Номер │ а │ б │ в │Объем,│ Масса для изделий марок, кг

изделия├───┴───┴───┤ см3 ├────┬──────┬────────────┬────────┬───────┬──────┬──────┬────────┬────────┬──────┬──────

│ мм │ │ШАК,│ША-II,│ШБ-II, ШВ-I,│ШЛА-1,3;│ДЛ-1,2;│ШЛ-1,0│ШЛ-0,9│МКРЛ-0,8│ШЛ1-0,4,│МКС-72│МЛС-62

│ │ │ША-I│ ШБ-I │ШВ-II, ШУС, │ШЛ-1,3; │ДЛI-1,2│ │ │ │ ШЛ-0,4 │ │

│ │ │ │ │ПБ-I, ПБ-II,│МЛЛ-1,3 │ │ │ │ │ │ │

│ │ │ │ │ПВ-I, ПВ-II,│ │ │ │ │ │ │ │

│ │ │ │ │ ДН │ │ │ │ │ │ │ │

───────┼───┬───┬───┼──────┼────┼──────┼────────────┼────────┼───────┼──────┼──────┼────────┼────────┼──────┼──────

16 │172│114│75 │1471 │3,1 │ 2,9 │ 2,8 │ - │ - │ - │ - │ 1,2 │ - │ - │ -

17 │172│114│65 │1274 │2,7 │ 2,6 │ 2,4 │ 1,7 │ 1,5 │ 1,3 │ 1,2 │ 1,0 │ 0,5 │ 3,2 │ 2,9

18 │187│124│75 │1739 │3,7 │ 3,5 │ 3,3 │ - │ - │ - │ - │ 1,4 │ - │ - │ -

19 │187│124│65 │1507 │3,2 │ 3,0 │ 2,9 │ - │ - │ - │ - │ 1,2 │ - │ - │ -

Клин торцовый

(двусторонний и односторонний)

Черт. 4

Таблица 5

───────┬───┬───┬───┬───┬──────┬───────────────────────────────────────────────────────────────────────────────────────────────

Номер │ а │ б │ в │в │Объем,│ Масса для изделий марок, кг

изделия│ │ │ │ 1 │ см3 ├────┬──────┬────────────┬────────┬───────┬───────┬──────┬──────┬────────┬────────┬──────┬──────

├───┴───┴───┴───┤ │ШАК,│ША-II,│ШБ-II, ШВ-I,│ШЛА-1,3;│ШКЛ-1,3│ДЛ-1,2;│ШЛ-0,9│ШЛ-1,0│МКРЛ-0,5│ШЛI-0,4,│МКС-72│МЛС-62

│ мм │ │ША-I│ ШБ-I │ШВ-II, ШУС, │ШЛ-1,3; │ │ДЛI-1,2│ │ │ │ ШЛ-0,4 │ │

│ │ │ │ │ПБ-I, ПБ-II,│МЛЛ-1,3 │ │ │ │ │ │ │ │

│ │ │ │ │ПВ-I, ПВ-II,│ │ │ │ │ │ │ │ │

│ │ │ │ │ ДН │ │ │ │ │ │ │ │ │

───────┼───┬───┬───┬───┼──────┼────┼──────┼────────────┼────────┼───────┼───────┼──────┼──────┼────────┼────────┼──────┼──────

20 │230│114│75 │65 │ 1835 │3,9 │ 3,7 │ 3,5 │ - │ - │ - │ - │ - │ - │ - │ 4,6 │ 4,2

21 │230│114│75 │55 │ 1704 │3,6 │ 3,4 │ 3,2 │ - │ - │ - │ - │ - │ - │ - │ 4,3 │ 3,9

22 │230│114│65 │55 │ 1573 │3,3 │ 3,2 │ 3,0 │ 2,1 │ 2,1 │ 1,9 │ 1,4 │ 1,5 │ 0,8 │ 0,6 │ 3,9 │ 3,6

23 │230│114│65 │45 │ 1442 │3,0 │ 2,9 │ 2,7 │ 1,9 │ 1,9 │ 1,7 │ 1,3 │ 1,4 │ 0,7 │ 0,6 │ 3,6 │ 3,3

23а │230│150│75 │45 │ 2070 │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ 4,8

24 │250│124│75 │65 │ 2170 │4,6 │ 4,3 │ 4,1 │ - │ - │ - │ - │ - │ - │ - │ 5,4 │ 5,0

25 │250│124│65 │55 │ 1860 │3,9 │ 3,7 │ 3,5 │ 2,4 │ - │ 2,2 │ - │ 1,9 │ - │ - │ 4,7 │ 4,3

26 │250│124│65 │45 │ 1705 │3,6 │ 3,4 │ 3,2 │ 2,2 │ - │ 2,1 │ - │ 1,7 │ - │ - │ 4,3 │ 3,9

27 │172│114│65 │55 │ 1176 │2,5 │ 2,4 │ 2,2 │ 1,5 │ - │ 1,4 │ - │ 1,2 │ - │ - │ 2,9 │ 2,7

28 │172│114│65 │45 │ 1078 │2,3 │ 2,2 │ 2,1 │ 1,4 │ - │ 1,3 │ - │ 1,0 │ - │ - │ 2,7 │ 2,5

29 │300│150│65 │55 │ 2700 │5,7 │ 5,4 │ 5,1 │ - │ - │ 3,2 │ - │ - │ - │ - │ 6,8 │ 6,2

30 │300│150│65 │45 │ 2475 │5,2 │ 5,0 │ 4,7 │ - │ - │ - │ - │ - │ - │ - │ 6,2 │ 5,7

31 │345│150│75 │65 │ 3622 │7,6 │ 7,3 │ 6,9 │ - │ - │ - │ - │ - │ - │ - │ 9,0 │ 8,3

32 │345│150│75 │55 │ 3364 │7,0 │ 6,7 │ 6,4 │ - │ - │ - │ - │ - │ - │ - │ 8,4 │ 7,7

Клин торцовый полуторный

(двусторонний и односторонний)

Черт. 5

Таблица 6

───────┬───┬───┬───┬───┬──────┬──────────────────────────────────────────────────────────────

Номер │ а │ б │ в │в │Объем,│ Масса для изделий марок, кг

изделия│ │ │ │ 1 │ см3 ├────┬──────┬────────────┬────────┬───────┬──────┬──────┬──────

├───┴───┴───┴───┤ │ШАК,│ША-II,│ШБ-II, ШВ-I,│ШЛА-1,3;│ДЛ-1,2;│ШЛ-1,0│МКС-72│МЛС-62

│ мм │ │ША-I│ ШБ-I │ШВ-II, ШУС, │ШЛ-1,3; │ДЛI-1,2│ │ │

│ │ │ │ │ПБ-I, ПБ-II,│МЛЛ-1,3 │ │ │ │

│ │ │ │ │ПВ-I, ПВ-II,│ │ │ │ │

│ │ │ │ │ ДН │ │ │ │ │

───────┼───┬───┬───┬───┼──────┼────┼──────┼────────────┼────────┼───────┼──────┼──────┼──────

33 │230│172│75 │65 │2769 │5,8 │ 5,5 │ 5,3 │ - │ - │ - │ 6,9 │ 6,3

34 │230│172│75 │55 │2571 │5,4 │ 5,1 │ 4,9 │ - │ - │ - │ 6,4 │ 5,9

35 │230│172│65 │55 │2374 │5,0 │ 4,8 │ 4,5 │ 3,1 │ 2,9 │ 2,4 │ 5,9 │ 5,5

36 │230│172│65 │45 │2176 │4,6 │ 4,4 │ 4,1 │ 2,8 │ 2,6 │ 2,2 │ 5,4 │ 5,0

37 │250│187│75 │65 │3272 │6,9 │ 6,6 │ 6,2 │ - │ - │ - │ - │ -

38 │250│187│65 │55 │2805 │5,9 │ 5,6 │ 5,3 │ - │ - │ - │ - │ -

39 │250│187│65 │45 │2571 │5,4 │ 5,1 │ 4,9 │ - │ - │ - │ - │ -

40 │300│225│65 │55 │4050 │8,5 │ 8,1 │ 7,7 │ - │ - │ - │10,1 │ 9,3

41 │300│225│65 │45 │3712 │7,8 │ 7,4 │ 7,1 │ - │ - │ - │ 9,3 │ 8,5

Клин ребровый (двусторонний и односторонний)

Черт. 6

Таблица 7

───────┬───┬───┬───┬───┬──────┬───────────────────────────────────────────────────────────────────────────────────────────────────────

Номер │ а │ б │ в │в │Объем,│ Масса для изделий марок, кг

изделия│ │ │ │ 1 │ см3 ├────┬──────┬────────────┬────────┬───────┬───────┬──────┬──────┬────────┬───────┬────────┬──────┬──────

├───┴───┴───┴───┤ │ШАК,│ША-II,│ШБ-II, ШВ-I,│ШЛА-1,3;│ШКЛ-1,3│ДЛ-1,2;│ШЛ-1,0│ШЛ-0,9│МКРЛ-0,7│ШТЛ-0,6│ШЛ1-0,4,│МКС-72│МЛС-62

│ мм │ │ША-I│ ШБ-I │ШВ-II, ШУС, │ШЛ-1,3; │ │ДЛI-1,2│ │ │ │ │ ШЛ-0,4 │ │

│ │ │ │ │ПБ-I, ПБ-II,│МЛЛ-1,3 │ │ │ │ │ │ │ │ │

│ │ │ │ │ПВ-I, ПВ-II,│ │ │ │ │ │ │ │ │ │

│ │ │ │ │ ДН │ │ │ │ │ │ │ │ │ │

───────┼───┬───┬───┬───┼──────┼────┼──────┼────────────┼────────┼───────┼───────┼──────┼──────┼────────┼───────┼────────┼──────┼──────

42 │230│114│75 │65 │ 1835 │3,9 │ 3,7 │ 3,5 │ 2,4 │ - │ 2,2 │ 1,8 │ - │ - │ - │ - │ 4,6 │ 4,2

43 │230│114│75 │55 │ 1704 │3,6 │ 3,4 │ 3,2 │ 2,2 │ - │ 2,1 │ 1,7 │ - │ - │ - │ - │ - │ -

44 │230│114│65 │55 │ 1573 │3,3 │ 3,2 │ 3,0 │ 2,1 │ 2,1 │ 1,9 │ 1,6 │ 1,4 │ 1,1 │ 0,9 │ 0,6 │ 3,9 │ 3,6

45 │230│114│65 │45 │ 1442 │3,0 │ 2,9 │ 2,7 │ 1,9 │ 1,9 │ 1,7 │ 1,4 │ 1,3 │ 1,0 │ 0,9 │ 0,6 │ 3,6 │ 3,3

45а │230│150│65 │55 │ 2070 │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ 4,8

45б │230│150│65 │45 │ 1898 │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ - │ 4,4

46 │250│124│75 │65 │ 2170 │4,6 │ 4,3 │ 4,1 │ - │ - │ - │ - │ - │ - │ - │ - │ 5,4 │ 5,0

47 │250│124│65 │55 │ 1860 │3,9 │ 3,7 │ 3,5 │ 2,4 │ 2,4 │ 2,2 │ 1,9 │ 1,7 │ 1,3 │ 1,1 │ 0,7 │ 4,7 │ 4,3

48 │250│124│65 │45 │ 1705 │3,6 │ 3,4 │ 3,2 │ 2,2 │ - │ 2,1 │ 1,7 │ - │ - │ - │ - │ 4,3 │ 3,9

Кирпич трапецеидальный (двусторонний и односторонний)

Черт. 7

Таблица 8

Номер │ а │ б │б │ в │Объем,│ Масса для изделий марок, кг

изделия│ │ │ 1 │ │ см3 ├────┬──────┬────────────┬────────┬───────┬──────┬──────┬──────

├───┴───┴───┴───┤ │ШАК,│ША-II,│ШБ-II, ШВ-I,│ШЛА-1,3;│ДЛ-1,2;│ШЛ-1,0│МКС-72│МЛС-62

│ мм │ │ША-I│ШБ-I │ШВ-II, ШУС, │ШЛ-1,3; │ДЛI-1,2│ │ │

│ │ │ │ │ПБ-I, ПБ-II,│МЛЛ-1,3 │ │ │ │

│ │ │ │ │ПВ-I, ПВ-II,│ │ │ │ │

│ │ │ │ │ДН │ │ │ │ │

49 │230│114│ 96│65 │ 1570 │ 3,3│ 3,1 │ 3,0 │ 2,0 │ 1,9 │ 1,6 │ 3,9 │ 3,6

50 │230│114│ 76│65 │ 1420 │ 3,0│ 2,8 │ 2,7 │ 1,9 │ 1,7 │ 1,4 │ 3,6 │ 3,3

51 │230│114│ 56│65 │ 1271 │ 2,7│ 2,5 │ 2,4 │ 1,7 │ 1,5 │ 1,3 │ 3,2 │ 2,9

52 │345│150│125│75 │ 3557 │ 7,5│ 7,1 │ 6,8 │ - │ - │ - │ 8,9 │ 8,2

53 │345│150│ 90│75 │ 3105 │ 6,5│ 6,2 │ 5,9 │ - │ - │ - │ 7,8 │ 7,1

54 │345│150│ 80│75 │ 2976 │ 6,3│ 6,0 │ 5,7 │ - │ - │ - │ - │ -

Кирпич трапецеидальный поперечный (двусторонний)

Черт. 8

Таблица 9

───────┬───┬───┬───┬───┬──────┬────────────────────────────────────────

Номер │ а │а │ б │ в │Объем,│ Масса для изделий марок, кг

изделия│ │ 1 │ │ │ см3 ├────┬──────┬────────────┬────────┬──────

├───┴───┴───┴───┤ │ШАК,│ША-II,│ШБ-II, ШВ-I,│ШЛА-1,3;│ШЛ-1,0

│ мм │ │ША-I│ШБ-I │ШВ-II, ШУС, │ ШЛ-1,3 │

│ │ │ │ │ПБ-I, ПБ-II,│ │

│ │ │ │ │ПВ-I, ПВ-II │ │

───────┼───┬───┬───┬───┼──────┼────┼──────┼────────────┼────────┼──────

55 │230│180│114│65 │ 1519 │3,2 │ 3,0 │ 2,9 │ 2,0 │ 1,5

56 │230│190│114│65 │ 1556 │3,3 │ 3,1 │ 3,0 │ 2,0 │ 1,6

57 │230│200│114│65 │ 1593 │3,4 │ 3,2 │ 3,0 │ 2,1 │ 1,6

58 │230│210│114│65 │ 1630 │3,4 │ 3,3 │ 3,1 │ 2,1 │ 1,6

59 │230│220│114│65 │ 1667 │3,5 │ 3,3 │ 3,2 │ 2,2 │ 1,7

Кирпич пятовый

Черт. 9

#Пятовый кирпич для применения

с кирпичом горизонтального ряда

кладки высотой 64 мм

Объем 5,57 дм3#

Черт. 9а

#Пятовый кирпич для применения

с кирпичом горизонтального ряда

кладки высотой 76 мм

Объем 4,72 дм3#

Черт. 9б

#Примечания. 1. Предпочтительно применять серию кирпича 76 мм.

2. Допускаемые отклонения размеров, указанных на черт. 9а и 9б, должны быть согласованы между поставщиком и потребителем.#

Таблица 10

───────┬───┬───┬───┬───┬───┬───┬──────┬──────┬──────────────────────────────────────

Номер │ а │ б │ в │ г │ д │ е │альфа,│Объем,│ Масса для изделий марок, кг

изделия├───┴───┴───┴───┴───┴───┤град │ см3 ├────┬──────┬────────────┬──────┬──────

│ мм │ │ │ШАК,│ША-II,│ШБ-II, ШВ-I,│МКС-72│МЛС-62

│ │ │ │ША-I│ШБ-I │ШВ-II, ШУС, │ │

│ │ │ │ │ │ПБ-I, ПБ-II,│ │

│ │ │ │ │ │ПВ-I, ПВ-II,│ │

│ │ │ │ │ │ ДН │ │

───────┼───┬───┬───┬───┬───┬───┼──────┼──────┼────┼──────┼────────────┼──────┼──────

60 │114│114│114│133│34 │ 57│ 60 │ 1407 │ 3,0│ 2,8 │ 2,7 │ 3,5 │ 3,2

61 │114│114│114│133│52 │ 33│ 45 │ 1355 │ 2,9│ 2,7 │ 2,6 │ 3,4 │ 3,1

62 │124│124│124│133│26 │ 62│ 60 │ 1634 │ 3,4│ 3,3 │ 3,1 │ 4,0 │ 3,7

63 │124│124│124│133│45 │ 36│ 45 │ 1565 │ 3,3│ 3,1 │ 3,0 │ - │ -

64 │172│230│114│201│52 │144│ 60 │ 4540 │ 9,5│ 9,1 │ 8,6 │ 11,3 │ 10,4

65 │172│230│114│201│80 │109│ 45 │ 4436 │ 9,3│ 8,9 │ 8,4 │ 11,1 │ 10,2

66 │230│230│114│201│39 │ 68│ 45 │ 3774 │ 7,9│ 7,6 │ 7,2 │ - │ -

67 │230│230│114│236│37 │115│ 60 │ 4884 │10,3│ 9,8 │ 9,3 │ 12,2 │ 11,2

68 │230│230│114│269│70 │115│ 60 │ 5749 │12,1│ 11,5 │ 10,9 │ 14,4 │ 13,2

69 │250│230│124│269│53 │105│ 60 │ 5998 │12,6│ 12,0 │ 11,4 │ - │ -

70 │300│230│ 75│269│ 9 │ 80│ 60 │ 3178 │ 6,7│ 6,4 │ 6,0 │ 7,9 │ 7,3

71 │300│275│ 75│269│57 │ 63│ 45 │ 3863 │ 8,1│ 7,7 │ 7,3 │ - │ -

72 │300│345│ 75│269│57 │133│ 45 │ 5275 │11,1│ 10,6 │ 10,0 │ 13,2 │ 12,1

73 │345│230│ 75│337│38 │ 57│ 60 │ 3874 │ 8,1│ 7,7 │ 7,4 │ 9,7 │ 8,9

Кирпич оконный

Черт. 10

Таблица 11

───────┬───┬───┬───┬───┬──────────┬───────────────────────────────

Номер │ а │а │ б │б │Объем, см3│ Масса для изделий марок, кг

изделия│ │ 1 │ │ 1 │ ├────┬──────┬───────────────────

├───┴───┴───┴───┤ │ШАК,│ША-II,│ШБ-II, ШВ-I, ШВ-II,

│ мм │ │ША-I│ ШБ-I │ ШУС, ПБ-I, ПБ-II,

│ │ │ │ │ ПВ-I, ПВ-II, ДН

───────┼───┬───┬───┬───┼──────────┼────┼──────┼───────────────────

74 │230│ 30│230│115│ 2691 │5,6 │ 5,3 │ 5,0

75 │345│145│172│ 56│ 3103 │6,4 │ 6,1 │ 5,8

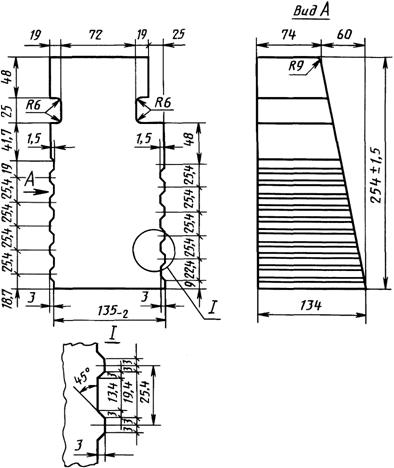

Кирпич сводовый подвесной ребристый

Черт. 11

Таблица 12

───────┬───┬───┬─────┬──────────┬─────────────────────────────────

Номер │ а │ б │ в │Объем, см3│ Масса для изделий марок, кг

изделия├───┴───┴─────┤ ├──────┬──────┬───────────────────

│ мм │ │ ШАК, │ША-II,│ШБ-II, ШВ-I, ШВ-II,

│ │ │ ША-I │ ШБ-I │ШУС, ПБ-I, ПБ-II,

│ │ │ │ │ ПВ-I, ПВ-II

───────┼───┬───┬─────┼──────────┼──────┼──────┼───────────────────

76 │ - │25 │135 │ 2485 │ 5,2 │ 5,0 │ 4,7

│ │ │ -2│ │ │ │

│ │ │ │ │ │ │

77 │ 25│ - │135 │ 2485 │ 5,2 │ 5,0 │ 4,7

│ │ │ -2│ │ │ │

│ │ │ │ │ │ │

78 │ 25│25 │160 │ 2680 │ 5,6 │ 5,4 │ 5,1

│ │ │ -2│ │ │ │

#Таблица 12а

Размеры огнеупорного сводового кирпича

мм

─────────────────┬───────────────────────────────────────┬───────────────────

Тип кирпича │ Кирпич с постоянным средним размером │Кирпич с постоянным

├───────────────────┬───────────────────┤ размером задней

│ Серия 64 мм │ Серия 76 мм │ стороны

─────────────────┴───────────────────┴───────────────────┴───────────────────

Ребровой А х В х С/D А х В х С/D А х В х С/D

двусторонний 230 х 114 х 67/61 230 х 114 х 79/73 230 х 114 х 76/70

клин 230 х 114 х 69/59 230 х 114 х 81/71 230 х 114 х 76/64

230 х 114 х 72/56 230 х 114 х 84/68 230 х 114 х 76/52

230 х 114 х 76/52 230 х 114 х 88/64 230 х 114 х 76/38

─────────────────────────────────────────────────────────────────────────────

Торцовый А х В х С/D А х В х С/D А х В х С/D

клин 230 х 114 х 66/62 230 х 114 х 78/74 230 х 114 х 76/70

230 х 114 х 69/59 230 х 114 х 81/71 230 х 114 х 76/64

230 х 114 х 72/56 230 х 114 х 84/68 230 х 114 х 76/57

230 х 114 х 76/52 230 х 114 х 88/64 230 х 114 х 76/52

Торцовый А х В х С/D А х В х С/D А х В х С/D

полуторный 230 х 172 х 66/62 230 х 172 х 78/74 230 х 172 х 76/70

клиновой 230 х 172 х 69/59 230 х 172 х 81/71 230 х 172 х 76/64

кирпич 230 х 172 х 72/56 230 х 172 х 84/68 230 х 172 х 76/57

230 х 172 х 76/52 230 х 172 х 88/64 230 х 172 х 76/52

Большой А х В х С/D А х В х С/D А х В х С/D

сводовый 230 х 230 х 66/62 230 х 230 х 78/74 230 х 230 х 76/73

кирпич 230 х 230 х 69/59 230 х 230 х 81/71 230 х 230 х 76/70

230 х 230 х 72/56 230 х 230 х 84/68 230 х 230 х 76/64

230 х 230 х 76/52 230 х 230 х 83/64 230 х 230 х 76/52

Примечания. 1. Предпочтительно применять серию кирпича 76 мм.

Кирпич подвесной

Черт. 12а

Кирпич подвесной

Черт. 12б

Таблица 13

───────┬────────┬──────────┬──────────────────────────────────────

Номер │ Номер │Объем, см3│ Масса для изделий марок, кг

изделия│чертежей│ ├──────┬──────┬────────────────────────

│ │ │ ШАК, │ША-II,│ШБ-II, ШВ-I, ШВ-II, ШУС,

│ │ │ ША-I │ ШБ-I │ПБ-I, ПБ-II, ПВ-I, ПВ-II

───────┼────────┼──────────┼──────┼──────┼────────────────────────

79 │ 12а │ 2824 │ 5,9 │ 5,7 │ 5,4

80 │ 12б │ 3240 │ 6,8 │ 6,5 │ 6,2

Кирпич подвесной

Черт. 13

Таблица 14

─────────────┬──────────┬─────────────────────────────────────────

Номер изделия│Объем, см3│ Масса для изделий марок, кг

│ ├───────┬────────┬────────────────────────

│ │ ШАК, │ ША-II, │ШБ-II, ШВ-I, ШВ-II, ШУС,

│ │ ША-I │ ШБ-II │ПБ-I, ПБ-II, ПВ-I, ПВ-II

─────────────┼──────────┼───────┼────────┼────────────────────────

81 │ 2991 │ 6,3 │ 6,0 │ 5,7

Кирпич сводовый подвесной

Черт. 14

Таблица 15

───────┬─────┬──────┬──────────────────────────────────────────────────────

Номер │а, мм│Объем,│ Масса для изделий марок, кг

изделия│ │ см3 ├────┬──────┬────────────┬────────┬──────┬──────┬──────

│ │ │ШАК,│ША-II,│ШБ-II, ШВ-I,│ШЛА-1,3;│ШЛ-1,0│МКС-72│МЛС-62

│ │ │ША-I│ ШБ-I │ШВ-II, ШУС, │ ШЛ-1,3 │ │ │

│ │ │ │ │ПБ-I, ПБ-II,│ │ │ │

│ │ │ │ │ПВ-I, ПВ-II │ │ │ │

───────┼─────┼──────┼────┼──────┼────────────┼────────┼──────┼──────┼──────

82 │ 100 │ 8060 │16,9│ 16,1 │ 15,3 │ 10,5 │ 8,1 │ 20,1 │ 18,5

83 │ 75 │ 6045 │12,7│ 12,1 │ 11,5 │ 7,9 │ 6,1 │ - │ -

Примечание. Допускается изготовлять изделия с длиной скоса 75 мм вместо 40 мм.

Кирпич сводовый подвесной

Черт. 15

Таблица 16

───────┬─────┬──────────┬─────────────────────────────────────────

Номер │а, мм│Объем, см3│ Масса для изделий марок, кг

изделия│ │ ├───────┬───────┬─────────────────────────

│ │ │ ШАК, │ ША-II,│ШБ-II, ШВ-I, ШВ-II, ШУС,

│ │ │ ША-I │ ШБ-I │ПБ-I, ПБ-II, ПВ-I, ПВ-II

───────┼─────┼──────────┼───────┼───────┼─────────────────────────

84 │ 230 │ 4814 │ 10,1 │ 9,6 │ 9,2

85 │ 322 │ 6829 │ 14,3 │ 13,7 │ 13,0

Кирпич подвесной

Черт. 16

Таблица 17

─────────────┬──────────┬─────────────────────────────────────────

Номер изделия│Объем, см3│ Масса для изделий марок, кг

│ ├───────┬───────┬─────────────────────────

│ │ ШАК, │ ША-II,│ШБ-II, ШВ-I, ШВ-II, ШУС,

│ │ ША-I │ ШБ-I │ПБ-I, ПБ-II, ПВ-I, ПВ-II

─────────────┼──────────┼───────┼───────┼─────────────────────────

86 │ 4007 │ 8,4 │ 8,0 │ 7,6

Кирпич подвесной

Черт. 17

Таблица 18

─────────────┬──────────┬─────────────────────────────────────────

Номер изделия│Объем, см3│ Масса для изделий марок, кг

│ ├───────┬───────┬─────────────────────────

│ │ ШАК, │ ША-II,│ШБ-II, ШВ-I, ШВ-II, ШУС,

│ │ ША-I │ ШБ-I │ПБ-I, ПБ-II, ПВ-I, ПВ-II

─────────────┼──────────┼───────┼───────┼─────────────────────────

87 │ 4159 │ 8,7 │ 8,3 │ 7,9

Кирпич подвесной

Черт. 18

Таблица 19

───────┬───┬───┬───┬───┬──────┬──────────────────────────────────────

Номер │ а │ б │ в │ г │Объем,│ Масса для изделий марок, кг

изделия├───┴───┴───┴───┤ см3 ├────┬──────┬────────────┬──────┬──────

│ мм │ │ШАК,│ША-II,│ШБ-II, ШВ-I,│МКС-72│МЛС-62

│ │ │ША-I│ ШБ-I │ШВ-II, ШУС, │ │

│ │ │ │ │ПБ-I, ПБ-II,│ │

│ │ │ │ │ПВ-I, ПВ-II │ │

───────┼───┬───┬───┬───┼──────┼────┼──────┼────────────┼──────┼──────

88 │ 65│ 45│230│300│ 6576 │13,8│ 13,2 │ 12,5 │ 16,4 │ 15,1

89 │ 45│ 65│230│300│ 6576 │13,8│ 13,2 │ 12,5 │ 16,4 │ 15,1

90 │ 65│ 65│250│320│ 6946 │14,6│ 13,9 │ 13,2 │ 17,4 │ 16,0

Кирпич подвесной

Черт. 19

Таблица 20

───────┬──────┬───────────────────────────────────────────────────

Номер │Объем,│ Масса для изделий марок, кг

изделия│ см3 ├─────┬──────┬─────────────────────┬──────┬─────────

│ │ ШАК,│ША-II,│ ШБ-II, ШВ-I, ШВ-II, │МКС-72│ МЛС-62

│ │ ША-I│ ШБ-I │ ШУС, ПБ-I, ПБ-II, │ │

│ │ │ │ ПВ-I, ПВ-II │ │

───────┼──────┼─────┼──────┼─────────────────────┼──────┼─────────

91 │ 4048 │ 8,5 │ 8,1 │ 7,7 │ 10,1 │ 9,3

Кирпич бортовой выдвижного пода

Черт. 20

Таблица 21

───────┬─────┬──────────┬─────────────────────────────────────────

Номер │а, мм│Объем, см3│ Масса для изделий марок, кг

изделия│ │ ├───────┬───────┬─────────────────────────

│ │ │ ШАК, │ ША-II,│ ШБ-II, ШВ-I, ШВ-II, ШУС,

│ │ │ ША-I │ ШБ-I │ ПБ-I, ПБ-II, ПВ-I,

│ │ │ │ │ ПВ-II, ДН

───────┼─────┼──────────┼───────┼───────┼─────────────────────────

92 │ 230 │ 11850 │ 24,9 │ 23,7 │ 22,5

93 │ 114 │ 5874 │ 12,3 │ 11,8 │ 11,2

Плита

Черт. 21

Таблица 22

───────┬───┬───┬───┬──────┬───────────────────────────────────────

Номер │ а │ б │ в │Объем,│ Масса для изделий марок, кг

изделия├───┴───┴───┤ см3 ├────┬──────┬────────────┬──────┬───────

│ мм │ │ШАК,│ША-II,│ШБ-II, ШВ-I,│МКС-72│МЛС-62

│ │ │ША-I│ ШБ-I │ШВ-II, ШУС, │ │

│ │ │ │ │ПБ-I, ПБ-II,│ │

│ │ │ │ │ПВ-I, ПВ-II,│ │

│ │ │ │ │ ДН │ │

───────┼───┬───┬───┼──────┼────┼──────┼────────────┼──────┼───────

94 │460│230│ 75│ 7935 │16,7│ 15,9 │ 15,1 │ 19,8 │ 18,3

95 │575│170│ 80│ 7820 │16,4│ 15,6 │ 14,9 │ 19,6 │ 18,0

96 │600│230│ 90│12420 │26,1│ 24,9 │ 23,6 │ 31,0 │ 28,6

Брус

Черт. 22

Таблица 23

───────┬──────┬───────────────────────────────────────────────────

Номер │Объем,│ Масса для изделий марок, кг

изделия│ см3 ├──────┬──────┬───────────────────┬───────┬─────────

│ │ ШАК, │ША-II,│ШБ-II, ШВ-I, ШВ-II,│МКС-72 │ МЛС-62

│ │ ША-I │ ШБ-I │ ШУС, ПБ-I, ПБ-II, │ │

│ │ │ │ ПВ-I, ПВ-II, ДН │ │

───────┼──────┼──────┼──────┼───────────────────┼───────┼─────────

97 │ 6975 │14,7 │ 14,0 │ 13,3 │ 17,4 │ 16,0

Кирпич горелочный

Деталь 1

Деталь 2

Черт. 23

Таблица 24

───────┬───┬───┬───┬───┬───┬───┬──────┬─────────────────────────────────────────────

Номер │ а │ б │ в │ Д │ d │d │Объем,│ Масса для изделий марок, кг

изделия│ │ │ │ │ │ 1 │ см3 ├────┬──────┬───────────────────┬──────┬──────

├───┴───┴───┴───┴───┴───┤ │ШАК,│ША-II,│ШБ-II, ШВ-I, ШВ-II,│МКС-72│МЛС-62

│ мм │ │ША-I│ ШБ-I │ ШУС, ПБ-I, ПБ-II, │ │

│ │ │ │ │ ПВ-I, ПВ-II, ДН │ │

───────┼───┬───┬───┬───┬───┬───┼──────┼────┼──────┼───────────────────┼──────┼──────

98-1 │230│100│ 80│150│ 50│ 35│ 4385 │ 9,2│ 8,8 │ 8,3 │ - │ -

98-2 │ │ │ │ │ │ │ │ │ │ │ │

───────┼───┼───┼───┼───┼───┼───┼──────┼────┼──────┼───────────────────┼──────┼──────

99-1 │340│167│120│190│ 75│ 45│11531 │24,2│ 23,1 │ 21,9 │ 28,8 │ 26,5

99-2 │ │ │ │ │ │ │ │ │ │ │ │

100-1 │340│167│120│210│100│ 45│10976 │23,1│ 22,0 │ 20,9 │ - │ -

100-2 │ │ │ │ │ │ │ │ │ │ │ │

101-1 │340│167│130│240│125│ 40│10166 │21,3│ 20,3 │ 19,3 │ - │ -

101-2 │ │ │ │ │ │ │ │ │ │ │ │

102-1 │340│167│130│260│150│ 40│ 9405 │19,8│ 18,8 │ 17,9 │ - │ -

102-2 │ │ │ │ │ │ │ │ │ │ │ │

Кирпич лекальный

Черт. 24

Таблица 25

───────┬───┬───┬───┬──────┬────────────────────────────────────────────────

Номер │ а │ r │ R │Объем,│ Масса для изделий марок, кг

изделия├───┴───┴───┤ см3 ├────┬──────┬───────────────────┬────────┬───────

│ мм │ │ШАК,│ША-II,│ШБ-II, ШВ-I, ШВ-II,│ШЛА-1,3;│ШЛ-1,0

│ │ │ША-I│ ШБ-I │ ШУС, ПБ-I, ПБ-II, │ ШЛ-1,3 │

│ │ │ │ │ ПВ-I, ПВ-II, ДН │ │

───────┼───┬───┬───┼──────┼────┼──────┼───────────────────┼────────┼───────

103 │175│200│275│ 1040 │2,1 │ 2,1 │ 2,0 │ 1,4 │ 1,1

104 │188│275│350│ 1065 │2,2 │ 2,1 │ 2,0 │ 1,4 │ 1,1

105 │196│350│425│ 1080 │2,3 │ 2,2 │ 2,1 │ 1,4 │ 1,1

106 │202│425│500│ 1090 │2,3 │ 2,2 │ 2,1 │ 1,4 │ 1,1

107 │208│500│575│ 1100 │2,3 │ 2,2 │ 2,1 │ 1,4 │ 1,1

108 │214│650│725│ 1110 │2,3 │ 2,2 │ 2,1 │ 1,4 │ 1,1

109 │218│910│985│ 1105 │2,3 │ 2,2 │ 2,1 │ 1,4 │ 1,1

Примечания. 1. По соглашению сторон допускается изготовление изделий других форм, размеров и марок.

2. Для изделий, выполненных способом пластического формования, допускается закругление ребер радиусом не более 5 мм.

3. Расчетная масса и объем изделий не являются браковочным признаком.

4. Номера изготовляемых изделий по группам приводятся в Приложении.

Таблица 26

─────────────┬──────────┬─────────────────────────────────────────

Номер изделия│Объем, см3│ Масса для изделий марок, кг

│ ├─────────────────────────────────────────

│ │ ШАК, ША-I

─────────────┼──────────┼─────────────────────────────────────────

110 │ 3810 │ 8,0

Таблица 27

─────────────┬──────────┬─────────────────────────────────────────

Номер изделия│Объем, см3│ Масса для изделий марок, кг

│ ├─────────────────────────────────────────

│ │ ШАК, ША-I

─────────────┼──────────┼─────────────────────────────────────────

111 │ 4524 │ 9,5

Кирпич подвесной

Черт. 25

Кирпич сводовый подвесной

Черт. 26

(Измененная редакция, Изм. N 1, 2, 3, 4).

3. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

3.1. Огнеупорные изделия по физико-химическим показателям, предельным отклонениям по размерам и показателям внешнего вида должны соответствовать:

шамотные - ГОСТ 390;

полукислые - ГОСТ 390;

динасовые - ГОСТ 4157;

легковесные огнеупорные - ГОСТ 5040;

муллитокорундовые и муллитовые - по ГОСТ 24704.

(Измененная редакция, Изм. N 3).

Разделы 4 - 6. (Исключены, Изм. N 4).

Приложение

Справочное

НОМЕРА ИЗГОТОВЛЯЕМЫХ ИЗДЕЛИЙ ПО ГРУППАМ

──────────────────────────────────┬────────────────────────────────────────

Наименование изделия │ Номера изготовляемых изделий

──────────────────────────────────┼────────────────────────────────────────

Шамотные и полукислые марок: │

ШАК, ША-I, ША-II, ШБ-I, ШБ-II, │ 1 - 109

ШВ-I, ШВ-II, ШУС, ПБ-I, ПБ-II, │

ПВ-I, ПВ-II │

Динасовые марки ДН │ 3 - 54, 60 - 75, 92 - 109

Шамотные легковесные марок: │

ШЛА-1,3; ШЛ-1,3; ШЛ-1,0 │ 4 - 12, 17, 22, 23, 25 - 28, 35, 36,

│42 - 45, 47 - 51, 55 - 59, 83, 103 - 109

Шамотные легковесные марок: │

ШКЛ-1,3; ШТЛ-0,6 │ 5, 7, 8, 22, 23, 44, 45, 47

Муллитокремнеземистые легковесные│ 5, 7, 8, 22, 23, 44, 45, 47

марки МКРЛ-0,7 │

Муллитовые легковесные марки │ 3 - 12, 17, 22, 23, 25 - 28, 35, 36,

МЛЛ-1,3 │42 - 45, 47 - 51

Динасовые легковесные марок: │

ДЛ-1,2; ДЛ1-1,2 │ 3 - 12, 17, 22, 23, 25 - 28, 29, 35, 36,

│42 - 45, 47 - 51

Корундовые легковесные марки: │

КЛ-1,1 │ 5, 7, 8

Шамотные легковесные марок: │

ШЛ-0,9; ШЛ1-0,4, ШЛ-0,4 │ 1, 2, 5, 7, 8, 17, 22, 23, 44, 45, 47

Муллитокремнеземистые легковесные│ 1, 2, 4 - 8, 11 - 14, 16 - 19

марки МКРЛ-0,8 │

Муллитокорундовые марки МКС-72 │ 4 - 10, 12, 15, 17, 20 - 32, 35, 36,

│40 - 42, 44 - 53, 60 - 62, 67 - 70, 72,

│73, 82

Муллитовые марки МЛС-62 │ 88 - 91, 99-1, 99-2

(Измененная редакция, Изм. N 2, 3, 4).
