| Введен в действие Постановлением Госстандарта СССР от 25 мая 1988 г. N 1456 ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР МАШИНЫ ЗЕМЛЕРОЙНЫЕ ИНСТРУМЕНТ ДЛЯ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ. ЧАСТЬ 2. РЕМОНТНЫЙ ИНСТРУМЕНТ. МЕХАНИЧЕСКИЕ СЪЕМНИКИ Earth-moving machinery.
Service
tools. Part
2. Common repair tools. Mechanical
pullers and pushers ГОСТ 27718-88 (ИСО 4510/2-86) Группа Г45 ОКП 48 1000 Дата введения 1 января 1989 года ИНФОРМАЦИОННЫЕ
ДАННЫЕ 1. Внесен Министерством строительного,
дорожного и коммунального машиностроения СССР. 2. Постановлением Государственного
комитета СССР по стандартам от 25.05.1988 N 1456 введен в действие
государственный стандарт СССР ГОСТ 27718-88, в качестве которого применен
международный стандарт ИСО 4510/2-86, с 01.01.1989. 1. НАЗНАЧЕНИЕ И
ОБЛАСТЬ ПРИМЕНЕНИЯ Настоящий стандарт устанавливает в
качестве руководства при проектировании машин типы, общие требования и основные
номинальные размеры механических съемников, приспособлений и переходников,
используемых при выполнении ремонтных работ. Стандарт распространяется на механические
съемники, приспособления и переходники, применяемые для демонтажа шестерен и
подшипников землеройных машин по ИСО 6165. Изготовители машин должны выбирать
соответствующие конструкциям машин размеры, указанные на
черт. 5 - 8, а также указывать в соответствующих
руководствах по ИСО 6750 инструменты, которые следует использовать при
выполнении ремонтных работ. 2. ССЫЛКИ Ссылочные документы приведены в
Приложении. 3. ТИПЫ СЪЕМНИКОВ,
ПРИСПОСОБЛЕНИЙ И ПЕРЕХОДНИКОВ 3.1. Съемники для шестерен и подшипников
механические с наружным захватом (черт. 1).
1 - нажимной винт; 2 - захват; 3 - двухзахватная поперечина съемника; 4 - трехзахватная
поперечина съемника; 5 - универсальная поперечина съемника; 6 - односторонний захват; 7 - двусторонний захват Черт. 1 3.2. Съемники для шестерен и подшипников
механические с резьбовым присоединением (черт. 2).
1 - нажимной винт; 2 - переходник Черт. 2 3.3. Приспособления механические для
демонтажа шестерен и подшипников (черт. 3а и 3б). Для внутреннего захвата
а Для наружного захвата
б 1 - захват; 2 - дуговая кромка Черт. 3 3.4. Переходник под съемник механический
с наружной и внутренней резьбами (см. черт. 4 и 2).
1 - наружная резьба Черт. 4 4. ОБЩИЕ ТРЕБОВАНИЯ 4.1. Конструкцией съемников и (или)
приспособлений должно быть обеспечено свободное движение при минимальном зазоре
между деталями. 4.2. Головки нажимного винта и (или)
гайки, затягиваемые при выполнении ремонтной операции, должны иметь квадратную или
шестигранную форму и размер, соответствующий стандартному ключу по ИСО 4510/1. 4.3. Конец нажимного винта должен быть
заострен под углом 60° для приложения нагрузки в центре вала. 4.4. Концы захватов должны быть
сконструированы так, чтобы предотвратить их соскальзывание при демонтаже
шестерни или подшипника. 4.5. Съемные приспособления с наружным и
внутренним захватами должны быть удобными для возможного использования со
съемниками. 4.6. Переходники должны быть
сконструированы для использования со съемниками с резьбовым присоединением. 5. РАЗМЕРЫ Приводимые черт. 5, 6 и 7 иллюстрируют
типы съемников и приспособлений и не определяют их конструкцию (форму,

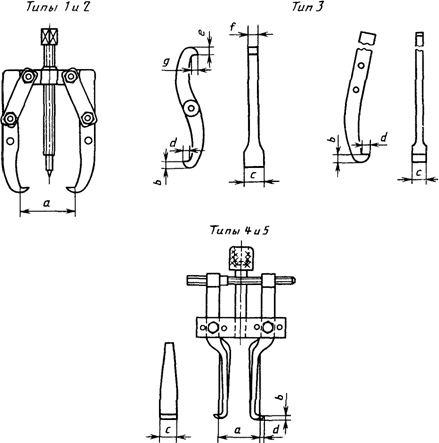

конфигурацию и т.д.). 5.1. Съемники с захватами (черт. 5)
Размеры, мм ──────┬──────────────┬───────┬──────┬───────┬──────┬───────┬────── Типы │ a │ b │ c │ d │ e │ f │ g ──────┼──────────────┼───────┼──────┼───────┼──────┼───────┼────── 1 │ 80 max │ 6,5 │ 17,5 │ 6,0 │ 9,5 │ 9,0 │ 6,5 ──────┼──────────────┼───────┼──────┼───────┼──────┼───────┼────── 2 │ 125 max │ 9,5 │ 24,0 │ 8,0 │ 7,5 │ 26,0 │ 11,5 ──────┼──────────────┼───────┼──────┼───────┼──────┼───────┼────── 3 │ 280 max │ 14,5 │ 26,0 │ 14,5 │ - │ - │ - ──────┼──────────────┼───────┼──────┼───────┼──────┼───────┼────── 4 │ От 40 до 150 │ 3,5 │ 29,0 │ 6,5 │ - │ - │ - ──────┼──────────────┼───────┼──────┼───────┼──────┼───────┼────── 5 │ От 75 до 225 │ 6,5 │ 51,0 │ 6,5 │ - │ - │ - Черт. 5 5.2. Съемники с резьбовым приспособлением
(черт. 6)
Размеры, мм ─────────────────────────────┬──────────────────────────────────── Типы │ a ─────────────────────────────┼──────────────────────────────────── 1 │ От 90 до 300 2 │ От 180 до 420 Черт. 6 5.3. Дуговая кромка приспособления к
съемнику (черт. 7)
Размеры, мм ────────┬────────────────┬─────────────┬────────────┬───────────── Типы │ a │ b │ c │ d ────────┼────────────────┼─────────────┼────────────┼───────────── 1 │ От 5 до 50 │ 2,0 │ 3,0 │ 4,5 ────────┼────────────────┼─────────────┼────────────┼───────────── 2 │ От 10 до 110 │ 5,0 │ 9,0 │ 7,5 ────────┼────────────────┼─────────────┼────────────┼───────────── 3 │ От 15 до 135 │ 6,5 │ 13,0 │ 11,0 ────────┼────────────────┼─────────────┼────────────┼───────────── 4 │ От 15 до 205 │ 7,5 │ 18,5 │ 12,0 ────────┼────────────────┼─────────────┼────────────┼───────────── 5 │ От 20 до 340 │ 9,5 │ 20,0 │ 23,0 Черт. 7 5.4. Наружная резьба переходника к
съемнику (черт. 8)
1 - резьба a Размеры, мм ────────────────────────────┬───────────────────────────────────── Типы │ a ────────────────────────────┼───────────────────────────────────── 1 │ М12 x 1,5 ────────────────────────────┼───────────────────────────────────── 2 │ М12 x 1,75 ────────────────────────────┼───────────────────────────────────── 3 │ М14 x 1,5 ────────────────────────────┼───────────────────────────────────── 4 │ М14 x 2,0 ────────────────────────────┼───────────────────────────────────── 5 │ М16 x 1,5 ────────────────────────────┼───────────────────────────────────── 6 │ М16 x 2,0 ────────────────────────────┼───────────────────────────────────── 7 │ М18 x 2,5 ────────────────────────────┼───────────────────────────────────── 8 │ М20 x 2,5 Черт. 8 Приложение А ПРИМЕРЫ ПРИМЕНЕНИЯ МЕХАНИЧЕСКИХ СЪЕМНИКОВ И ПРИСПОСОБЛЕНИЙ К НИМ А.1. Съемник (черт. 9)
1 - нажимной винт; 2 - шестерня Черт. 9 А.2. Съемник с резьбовым присоединением
(черт. 10)
1 - нажимной винт; 2 - переходник; 3 - съемник Черт. 10 А.3. Съемник с приспособлением для
внутреннего захвата (черт. 11)
1 - нажимной винт; 2 - съемник; 3 -
приспособление для внутреннего захвата; 4 - наружное кольцо
подшипника; 5 - захват Черт. 11 А.4. Съемник с приспособлением для
наружного захвата (черт. 12)
1 - нажимной винт; 2 - съемник; 3 - приспособление для наружного захвата Черт. 12 А.5. Съемное приспособление для
внутреннего захвата с нажимным винтом (черт. 13)
1 - нажимной винт; 2 - съемное приспособление для внутреннего захвата; 3 - наружное кольцо
подшипника Черт. 13 Приложение Обязательное ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ ───────────────────┬──────────────────┬─────────────────────────── Раздел, подраздел, │ Обозначение │Обозначение отечественного пункт, в котором │ соответствующего │ нормативно-технического приведена ссылка │ стандарта │ документа, на который │ │ дана ссылка ───────────────────┼──────────────────┼─────────────────────────── 4.2 │ ИСО 4510/1 │ - 1 │ ИСО 6165 │ - 1 │ ИСО 6750 │ - |
