Утвержден и введен в действие

Постановлением Госстандарта СССР

от 27 января 1988 г. N 124



ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР



КРАНЫ КОЗЛОВЫЕ ЭЛЕКТРИЧЕСКИЕ



ТИПЫ



Gantry electrical cranes. Types



ГОСТ 7352-88



Группа Г86



ОКП 31 5500



Срок действия

с 1 января 1990 года

до 1 января 1995 года



ИНФОРМАЦИОННЫЕ ДАННЫЕ



1. Разработан и внесен Министерством тяжелого, энергетического и транспортного машиностроения СССР.

Исполнители: А.С. Липатов, Н.М. Колпаков, И.И. Абрамович, Ю.В. Бугреев.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 27.01.1988 N 124.

3. Срок проверки - 1994 г., периодичность - 5 лет.

4. Взамен ГОСТ 7352-81.

5. Ссылочные нормативно-технические документы



─────────────────────────────────┬────────────────────────────────

         Обозначение НТД,           Номер пункта, приложения

     на который дана ссылка

─────────────────────────────────┼────────────────────────────────

 ГОСТ 1451-77                    │ Вводная часть

 ГОСТ 6368-82                    │ Приложение 1

 ГОСТ 7173-54                    │ Приложение 1

 ГОСТ 7174-75                    │ Приложение 1

 ГОСТ 15150-69                   │ Вводная часть

 ГОСТ 22584-77                   │ 1.1



Настоящий стандарт распространяется на двухконсольные крюковые козловые электрические краны общего назначения (далее - краны) на рельсоколесном ходу, грузоподъемностью от 3,2 до 32 т, групп режима работы 3К, 5К и 6К, климатического исполнения У, категории размещения 1 по ГОСТ 15150-69, предназначенные для установки на открытом воздухе в ветровых районах до V включительно по ГОСТ 1451-77, предназначенные для погрузочно-разгрузочных работ и транспортных операций.

1. Краны должны изготавливаться следующих типов:

ККТ - группы режима 3К, с электрической талью, с управлением из кабины (К) или с пола (П);

КК - групп режима 3К, 5К и 6К с грузовой тележкой с управлением из кабины (К), а для группы режима 3К - и с пола (П).

1.1. Основные параметры и размеры кранов типа ККТ с электрической талью по ГОСТ 22584-77 должны соответствовать указанным на черт. 1 и в табл. 1.

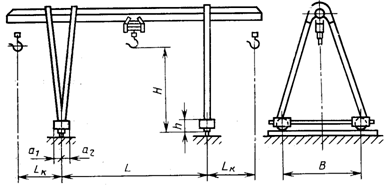

Черт. 1



Таблица 1



                                                        Размеры, м

───────┬──────┬─────┬──────┬─────┬─────────────────┬────────────────┬────────┬──────

Грузо-Пролет│Вылет│Высота│База │Габариты ходовых │   Номинальная  Нагрузка│Общая

подъем-│  L   │кон-подъе-│B, не│тележек, не более│  скорость, м/с │   на   │масса,

ность        │соли │ма H  │менее├────┬──────┬─────┼─────┬──────────┤ колесо │т, не

крана, │      │L               │на-внут- │высо-│подъ-│передви-    при   │более

т            │ k              руж-рен-  │та h │ема  жения     │работе, │

                             ныйний        │груза├────┬─────┤ кН, не │

                             a   │а               тали│крана│ более

                             │ 1  │ 2

───────┼──────┼─────┼──────┼─────┼────┼──────┼─────┼─────┼────┼─────┼────────┼──────

  3,2  │ 12,5 │ 3,6 │ 6,3  │ 6,0 │0,4 │ 0,5  │ 1,0 │0,125│0,32│0,50 │   55   │ 8,5

                  │ 7,1                               │0,63 │

                  │ 8,0                               │0,80 │

                  │ 9,0                               │1,0

───────┼──────┤                ├────┼──────┤              ├─────┼────────┼──────

 5,0   │ 12,5 │                │0,5 │ 0,65 │              │0,50 │   85   │ 10,5

       ├──────┼─────┤      ├─────┤                        │0,63 │        ├──────

       │ 16,0 │ 4,5 │      │ 7,1 │                        │0,80 │        │ 12,0

       ├──────┤                                        │1,0          ├──────

       │ 20,0 │                                        │1,25 │        │ 17,0

       ├──────┤                                             ├────────┼──────

       │ 25,0 │                                               100   │ 18,5

             ├─────┤                                                ├──────

             │ 6,3 │                                                │ 19,0

───────┼──────┼─────┼──────┤     ├────┼──────┤     ├─────┼────┤     ├────────┼──────

 8,0   │ 16,0 │ 4,5 │ 8,0       │0,6 │ 0,7       │0,100│0,32│       120   │ 17,0

       ├──────┼─────┤ 9,0  ├─────┤               │0,125│0,50│     ├────────┼──────

       │ 25,0 │ 6,3 │      │ 9,0 │               │0,200│0,63│       140   │ 24,0

───────┼──────┼─────┤      ├─────┼────┼──────┤                   ├────────┼──────

 12,5  │ 16,0 │ 4,5 │      │ 7,1 │0,7 │ 0,8                       160   │ 20,0

       ├──────┤           ├─────┤                             ├────────┼──────

       │ 20,0 │           │ 9,0 │                               200   │ 23,0

       ├──────┼─────┤      ├─────┤                                     ├──────

       │ 25,0 │ 6,3 │      │10,0 │                                     │ 30,0

       ├──────┤                                             ├────────┼──────

       │ 32,0 │                                               210   │ 35,0



1.2. Допускаются следующие отклонения от параметров, указанных в табл. 1:

увеличение общей массы на 0,8 т при изготовлении кранов с управлением из кабины;

увеличение общей массы на 0,5 и 1,0 т кранов грузоподъемностью 3,2 и 5,0 т при изготовлении их с высотой подъема соответственно 8 и 9 м;

уменьшение общей массы на 0,8 т кранов грузоподъемностью 8 и 12,5 т при изготовлении их с высотой подъема 8 м;

применение скоростей передвижения крана 1,0 и 1,25 м/с и электротали 0,63 м/с только в кранах с управлением из кабины.



Пример условного обозначения козлового электрического крана типа ККТ с управлением с пола, грузоподъемностью 3,2 т, пролетом 12,5 м, высотой подъема 7,1 м, скоростью подъема груза 0,125 м/с, скоростью передвижения тали 0,32 м/с и скоростью передвижения крана 0,8 м/с:



Кран козловой ККТ-П-3,2 - 12,5 - 7,1 - 0,125 - 0,32 - 08

ГОСТ 7352-88



То же, с управлением из кабины, грузоподъемностью 8 т, пролетом 16 м, вылетом консоли 4,5 м, высотой подъема 9 м, скоростью подъема груза 0,2 м/с, скоростью передвижения тали 0,63 м/с и скоростью передвижения крана 1,25 м/с:



Кран козловой ККТ-К-8 - 16 - 4,5 - 9 - 0,2 - 0,63 - 1,25

ГОСТ 7352-88



1.3. Основные параметры и размеры кранов типа КК групп режима 3К и 5К должны соответствовать указанным на черт. 2 и в табл. 2, а группы режима 6К - на черт. 2 и в табл. 3.

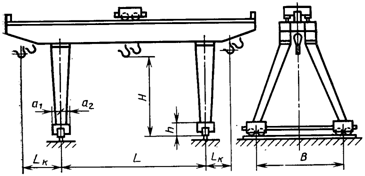

Черт. 2



Примечание. Черт. 1 и 2 не определяют конструкцию крана.



Таблица 2






                                                        Размеры, м

───────┬────┬─────┬──────┬────┬─────────────────┬──────────────────────────────────┬──────────────────────────────────

Грузо- │Про-│Вылет│Высота│База│Габариты ходовых │          Группа режима 3К                 Группа режима 5К

подъем-│лет │кон- │подъе-│В,  │тележек, не более│

ность, │L   │соли │ма Н  │не  ├─────┬─────┬─────┼───────────────────┬───────┬──────┼───────────────────┬───────┬──────

т          │L          ме- │на-  вну- │высо-│    Номинальная    Нагруз-│Общая │    Номинальная    Нагруз-│Общая

           │ k         │нее │руж- │трен-│та h │   скорость, м/с   │ка на  │масса,│   скорость, м/с   │ка на  │масса,

                          ный  ний       ├─────┬──────┬──────┤колесо │т, не ├─────┬──────┬──────┤колесо │т, не

                          │а    а         подъ-│пере- │пере- │при    │более │подъ-│пере- │пере- │при    │более

                          │ 1   │ 2        ема  движе-движе-│работе,│      ема  движе-│движе-│работе,│

                                         груза│ния   ния   │кН, не │      груза│ния   ния   │кН, не │

                                              тележ-│крана │более             тележ-│крана │более

                                              ки                            ки

───────┼────┼─────┼──────┼────┼─────┼─────┼─────┼─────┼──────┼──────┼───────┼──────┼─────┼──────┼──────┼───────┼──────

 12,5  │ 16 │ 4,5 │  9,0 │9,0 │ 0,8 │ 0,8 │ 1,0 │0,10 │ 0,50 │ 0,50 │  180    24  │0,16 │ 0,63 │ 0,80 │  220    32

                │ 10,0 │                   │0,125│ 0,63 │ 0,63 │             │0,20 │      │ 1,00 │

       ├────┼─────┤                         │0,16 ├──────┤ 0,80 ├───────┼──────┤0,25 ├──────┤ 1,25 │       ├──────

       │ 25 │ 6,3 │                         │0,20 │ 0,50 │ 1,00 │  200    33  │0,32 │ 0,63 │ 1,60 │         38

                                              │ 0,63 │ 1,25 │                  │ 0,80 │

                                              │ 0,80 │

       ├────┼─────┤      ├────┤                    ├──────┤      ├───────┼──────┤     ├──────┤      ├───────┼──────

       │ 32 │ 6,3 │      │11,2│                    │ 0,63 │        220    39       │ 0,63 │        235    44

           ├─────┤                              │ 0,80 │      ├───────┼──────┤     │ 0,80 │             ├──────

           │ 8,0 │                              │ 1,00 │        250    41       │ 1,00 │               48

───────┼────┼─────┤      ├────┤               ├─────┼──────┼──────┤       ├──────┼─────┼──────┤             ├──────

 20,0  │ 25 │ 6,3 │      │9,0 │               │0,08 │ 0,50 │ 0,50 │         50  │0,125│ 0,63 │               60

                                         │0,10 │ 0,63 │ 0,63 │             │0,16 │ 0,80 │

       ├────┼─────┤      ├────┤               │0,125│      │ 0,80 │       ├──────┤0,20 ├──────┤             ├──────

       │ 32 │ 8,0 │                         │0,16 │      │ 1,00 │         55  │0,25 │ 0,63 │               64

                                         │0,20 │                              │ 0,80 │

                                                                            │ 1,00 │

───────┼────┼─────┤          ├─────┤          ├─────┼──────┤             ├──────┼─────┼──────┼──────┤       ├──────

 32,0  │ 32 │ 8,0 │          │ 0,9 │          │0,08 │ 0,50 │               64  │0,10 │ 0,63 │ 0,63 │         82

                                         │0,10 │ 0,63 │                   │0,125│ 0,80 │ 0,80 │

                                         │0,125│ 0,80 │                   │0,16 │      │ 1,0

                                         │0,16 │                         │0,20 │      │ 1,25 │



Таблица 3



                                                        Размеры, м

───────┬────┬────┬──────┬─────┬────────────────────┬───────┬──────

Грузо- │Про-│Вы- │Высота│База    Номинальная     Нагруз-│Общая

подъем-│лет │летподъе-│В, не│   скорость, м/с    │ка на  │масса,

ность  │L   │кон-ма Н  │менее├──────┬──────┬──────┤колесо │т, не

крана, │    │соли│           подъе-│пере- │пере- │при    │более

т          │L              ма    движе-движе-│работе,│

           │ k             │груза │ния   ния   │кН, не │

                                тележ-│крана │более

                                ки

───────┼────┼────┼──────┼─────┼──────┼──────┼──────┼───────┼──────

  12,5 │ 16 │ 4,5│  9,0 │ 9,5 │ 0,25 │ 0,63 │ 1,00 │  220    36

               │ 10,0 │     │ 0,32 │ 0,80 │ 1,25 │

       ├────┼────┤                 ├──────┤ 1,60 │       ├──────

       │ 25 │ 6,3│                 │ 0,8  │ 2,00 │         45

       ├────┼────┤      ├─────┤      │ 1,0               ├──────

       │ 32 │ 8,0│      │11,2 │                           60

───────┼────┼────┤      ├─────┼──────┤                   ├──────

  20   │ 25 │ 6,3│      │ 9,5 │ 0,20 │                     67

       ├────┼────┤      ├─────┤ 0,25 │                   ├──────

       │ 32 │ 8,0│      │11,2 │                           72

───────┼────┼────┤           ├──────┤                  ├──────

  32   │ 32 │ 8,0│           │ 0,16 │                     87

                          │ 0,20 │






Примечания к табл. 2 и 3. 1. Краны пролетом 32 м должны изготавливаться с подвижной кабиной управления, а пролетами 16 и 25 м - с неподвижной кабиной управления. По согласованию с потребителем допускается изготавливать краны пролетом 32 м группы режима 3К с неподвижной кабиной управления, а краны пролетом 25 м групп режима 3К, 5К и 6К - с подвижной кабиной.

2. По согласованию с потребителем допускается изготавливать краны группы режима 3К и пролетом 16 и 25 м с управлением с пола.

3. Значение общей массы кранов 32 м с неподвижной кабиной должно быть уменьшено на 1,5 т.

4. Значения общей массы кранов пролетом 16 и 25 м группы режима 3К с управлением с пола должны быть уменьшены на 1,0 т.

5. Краны группы режима 6К должны иметь приспособления для работы с приводными захватными органами. На кранах групп режима 3К и 5К допускается, по согласованию с потребителем, предусматривать элементы для установки такого приспособления.

6. По согласованию с потребителем краны могут изготавливаться с крюковой траверсой.



1.4. Допускаются следующие отклонения от параметров, указанных в табл. 2:

увеличение общей массы кранов грузоподъемностью 12,5; 20 и 32 т на 1,5; 2,5 и 3,5 т соответственно при изготовлении их с высотой подъема крюка 10 м;

увеличение общей массы до 2%, а нагрузок на колесо до 10% при изготовлении кранов с увеличенной в 1,25 раз грузоподъемностью для использования в группах режима 1К и 2К;

увеличение общей массы до 3% при изготовлении кранов грузоподъемностью 20 и 32 т с вспомогательным подъемным механизмом грузоподъемностью 5 и 8 т соответственно;

уменьшение базы (размер В) до значения 0,25 L для кранов с одностоечными опорами;

увеличение общей массы кранов пролетом 16 и 25 м с подвижной кабиной соответственно на 8 и 5%.



Пример условного обозначения козлового электрического крана типа КК с управлением с пола, грузоподъемностью 12,5 т, группы режима 3К, пролетом 32 м, вылетом консоли 8 м, высотой подъема 9 м, скоростью подъема груза 0,10 м/с, скоростью передвижения тележки 0,50 м/с и скоростью передвижения крана 0,63 м/с:



Кран козловой КК-П-12,5 - 3К - 32 - 8 - 9 - 0,1 - 0,5 - 0,63

ГОСТ 7352-88



То же, с управлением из кабины, грузоподъемностью 20 т, группы режима 6К, пролетом 25 м, высотой подъема 9 м, скоростью подъема груза 0,25 м/с, скоростью передвижения тележки 0,8 м/с и скоростью передвижения крана 1,25 м/с:



Кран козловой КК-К-20 - 6К - 25 - 9 - 0,25 - 0,8 - 1,25

ГОСТ 7352-88



1.5. Предельные отклонения от показателей, приведенных в табл. 1 - 3:

высота подъема +/- 5%;

номинальная скорость +/- 15%.

1.6. По согласованию с потребителем допускается изготовление кранов с увеличенными или уменьшенными пролетами. При этом они должны соответствовать ряду: 10; 12,5; 16; 20; 25; 32 и 40 м.

Для замены кранов на действующих площадках допускается изготовление кранов с пролетами 11,3; 18 и 26 м.

1.7. Рекомендуемые типы крановых рельсов в зависимости от типа и параметров кранов приведены в Приложении 1.

1.8. Коды ОКП приведены в Приложении 2.











Приложение 1

Справочное



Таблица 4



РЕКОМЕНДУЕМЫЕ ТИПЫ КРАНОВЫХ РЕЛЬСОВ



───────────┬────────┬────────┬───────────┬────────────────────────

 Тип крана │ Группа │Грузо-  │ Пролет, м │    Крановый рельс

           │ режима │подъем- │           ├───────────┬────────────

                   ность, т│           │Обозначение│    ГОСТ

───────────┼────────┼────────┼───────────┼───────────┼────────────

    ККТ            3,2      12,5        Р24      6368-82

                   ├────────┼───────────┼───────────┼────────────

                     5,0   │ 12,5 - 20 │    Р24      6368-82

                                      ├───────────┼────────────

                                          Р43      7173-54

                           ├───────────┼───────────┼────────────

                               25         Р43      7173-54

                   ├────────┼───────────┤

                     8,0     16; 25

                   ├────────┼───────────┤

                     12,5    16 - 32

───────────┼────────┼────────┼───────────┼───────────┼────────────

    КК        3К;   12,5    16; 25       Р43      7173-54

                         ├───────────┼───────────┼────────────

                               32         Р50      7174-75

                   ├────────┼───────────┤

                      20     25; 32

                   ├────────┼───────────┤

                      32       32











Приложение 2

Справочное



Таблица 5



КОДЫ ОКП КОЗЛОВЫХ КРАНОВ ТИПА ККТ



────────┬─────────┬────────┬──────┬───────────────────────────────

Грузо-  │Пролет, м│ Высота │Группа│     Коды ОКП для кранов,

подъем-         подъема,│режима         управляемых

ность,               м   │работы├───────────────┬───────────────

т                                   с пола       из кабины

────────┼─────────┼────────┼──────┼───────────────┼───────────────

   3,2    12,5      7,1      │31 5511 1006 08│31 5511 1005 09

────────┼─────────┤              ├───────────────┼───────────────

   5,0    12,5                 │31 5512 1127 06│31 5511 1007 07

        ├─────────┤              ├───────────────┼───────────────

          16,0                 │31 5512 1128 05│31 5512 1133 08

        ├─────────┤              ├───────────────┼───────────────

          20,0                 │31 5512 1129 04│31 5512 1134 07

        ├─────────┤              ├───────────────┼───────────────

          25,0                 │31 5512 1131 10│31 5512 1135 06

────────┼─────────┼────────┤      ├───────────────┼───────────────

   8,0    16,0      9,0        │31 5513 1012 00│31 5513 1014 09

        ├─────────┤              ├───────────────┼───────────────

          25,0                 │31 5513 1012 00│31 5513 1014 09

────────┼─────────┤              ├───────────────┼───────────────

  12,5    16,0                 │31 5521 1053 06│31 5521 1057 02

        ├─────────┤              ├───────────────┼───────────────

          20,0                 │31 5521 1054 05│31 5521 1058 01

        ├─────────┤              ├───────────────┼───────────────

          25,0                 │31 5521 1055 04│31 5521 1059 00

        ├─────────┤              ├───────────────┼───────────────

          32,0                 │31 5521 1056 03│31 5521 1061 06



Таблица 6



КОДЫ ОКП КОЗЛОВЫХ КРАНОВ ТИПА КК



───────┬────┬──────┬───────────────────────────────────────────────────────────────

Грузо- │Про-│Высота│               Коды ОКП для кранов, управляемых

подъем-│лет,│подъе-├───────────────┬───────────────────────────────────────────────

ность, │м   ма, м │ с пола, группы│            из кабины, групп режима

т                   режима 3К   ├───────────────┬───────────────┬───────────────



───────┼────┼──────┼───────────────┼───────────────┼───────────────┼───────────────

  12,5 │ 16 │  9   │31 5521 1062 05│31 5521 1065 02│31 5521 1068 10│31 5521 1072 03

       ├────┤      ├───────────────┼───────────────┼───────────────┼───────────────

       │ 25 │      │31 5521 1063 04│31 5521 1066 01│31 5521 1069 09│31 5521 1073 02

       ├────┤      ├───────────────┼───────────────┼───────────────┼───────────────

       │ 32 │      │31 5521 1064 03│31 5521 1067 00│31 5521 1071 04│31 5521 1074 01

───────┼────┤      ├───────────────┼───────────────┼───────────────┼───────────────

  20   │ 25 │      │31 5531 1028 01│31 5531 1031 06│31 5531 1033 04│31 5531 1035 02

       ├────┤      ├───────────────┼───────────────┼───────────────┼───────────────

       │ 32 │      │31 5531 1029 00│31 5531 1032 05│31 5531 1034 03│31 5531 1036 01

───────┼────┤      ├───────────────┼───────────────┼───────────────┼───────────────

  32   │ 32 │      │31 5532 1092 10│31 5532 1093 09│31 5532 1094 08│31 5532 1095 07
