| Введен в действие Постановлением Госстандарта СССР от 30 марта 1987 г. N 1027 ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР МАШИНЫ ЗЕМЛЕРОЙНЫЕ. ЗЕМЛЕВОЗЫ ТЕРМИНЫ, ОПРЕДЕЛЕНИЯ И ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА ДЛЯ КОММЕРЧЕСКОЙ ДОКУМЕНТАЦИИ Earth-moving machinery.
Dumpers. Terminology and
commercial specifications ГОСТ 27249-87 (ИСО 7132-84) Группа Г45 ОКП 48 1000 Срок действия с 1 января 1988 года до 1 января 1993 года ИНФОРМАЦИОННЫЕ
ДАННЫЕ 1. Внесен Министерством строительного,
дорожного и коммунального машиностроения СССР. 2. Постановлением Государственного
комитета СССР по стандартам от 30.03.1987 N 1027 введен в действие
государственный стандарт СССР ГОСТ 27249-87, в качестве которого непосредственно
применен международный стандарт ИСО 7132-84, с 01.01.1988. 1. НАЗНАЧЕНИЕ Настоящий стандарт устанавливает термины,
определения и содержание технической характеристики для коммерческой
документации по самоходным землевозам. 2. ОБЛАСТЬ ПРИМЕНЕНИЯ Настоящий стандарт распространяется на землевозы по ИСО 6165. 3. ССЫЛКИ 3.1. Ссылочные нормативно-технические
документы приведены в обязательном Приложении 2. 4. ТЕРМИНЫ И
ОПРЕДЕЛЕНИЯ 4.1. Землевоз -
самоходная колесная машина с открытым кузовом, которая транспортирует,
разгружает или распределяет материал. Загрузка землевоза
осуществляется внешними средствами (см. ИСО 6165). 4.2. Базовая машина - землевоз
по технической документации изготовителя. 4.3. Рабочее оборудование - комплект
составных частей, монтируемых на базовой машине для обеспечения выполнения ее
основной функции в соответствии с назначением. 4.4. Дополнительное оборудование -
поставляемая по выбору заказчика сборочная единица из составных частей, которая
может быть смонтирована на базовой машине для специального использования. 4.5. Составная часть - деталь или
сборочная единица из деталей базовой машины, рабочего оборудования или
дополнительного оборудования. 5. БАЗОВАЯ МАШИНА 5.1. Типы землевозов 5.1.1. По способу разгрузки 5.1.1.1. С задней разгрузкой (черт. 1). Землевоз с задней разгрузкой
Черт. 1 5.1.1.2. С донной разгрузкой (черт. 2). Землевоз с донной разгрузкой
Черт. 2 5.1.1.3. С боковой разгрузкой (черт. 3). Землевоз с боковой разгрузкой
Черт. 3 5.1.2. По системе управления поворотом 5.1.2.1. С передними управляемыми
колесами (черт. 4). Землевоз с передними управляемыми колесами

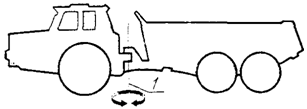

1 - управляемые колеса Черт. 4 5.1.2.2. С шарнирно-сочлененной рамой
(черт. 5). Землевоз с шарнирно-сочлененной рамой
1 - центр поворота Черт. 5 5.1.3. По системе привода хода 5.1.3.1. С задними ведущими колесами
(черт. 6). Землевоз с задними ведущими колесами
1 - ведущие колеса Черт. 6 5.1.3.2. Со всеми ведущими колесами
(черт. 7). Землевоз со всеми ведущими колесами
1 - ведущие колеса Черт. 7 5.1.3.3. Со средними ведущими колесами
(черт. 8). Землевоз со средними ведущими колесами
1 - ведущие колеса Черт. 8 5.1.4. По числу осей 5.1.4.1. Двухосные
(черт. 9). Двухосный землевоз
Черт. 9 5.1.4.2. Трехосные
(черт. 10). Трехосный землевоз
Черт. 10 5.1.4.3. С числом осей более трех (черт.
11). Землевоз с числом осей более трех
Черт. 11 5.2. Размерные характеристики (черт. 12). Размерные характеристики базовой машины (землевоза)
a - землевоз с жесткой
рамой; b - землевоз со сдвоенным задним мостом; c - полуприцепной землевоз Черт. 12 Определения размерных характеристик - по
ИСО 6746/1. Определения размерных характеристик
приведены в Приложении 1. 5.3. Масса 5.3.1. Эксплуатационная масса - масса
базовой машины с порожним кузовом, с полностью заправленными топливным баком,
гидросистемой, системами смазывания и охлаждения и с учетом массы оператора (75
кг). 5.3.2. Масса груженой машины - сумма
эксплуатационной массы и массы номинального груза, указанной изготовителем. 5.3.3. Распределение массы по осям -
масса, приходящаяся на каждую ось машины в порожнем и груженом состояниях. 5.3.4. Отгрузочная масса - масса базовой
машины без оператора, с порожним кузовом, с полностью заправленными
гидросистемой, системами смазывания и охлаждения, с 10%-ной заправкой
топливного бака, а также с кабиной, тентом и устройством ROPS <*> или без
них по указанию изготовителя. -------------------------------- <*> ROPS - устройства защиты при
опрокидывании. 5.3.5. Масса кабины, тента, устройства
ROPS - масса кабины, тента и устройства ROPS со всеми их составными частями и
элементами крепления к базовой машине. 5.4. Наименования составных частей 5.4.1. Наименования
составных частей двухосного землевоза: 1 - бампер; 2
- шкворень буксирного приспособления; 3 - кабина; 4 - крыло; 5 - колесо; 6 -
шина; 7 - тормоз; 8 - брус выталкивателя кусков породы; 9 - подвеска
(дополнительная); 10 - ось шарнира крепления кузова; 11 - мост (мосты); 12 -
стойка, удерживающая поднятый кузов; 13 - кузов; 14 - гидроцилиндр подъема
кузова; 15 - система привода; 16 - трубопровод отвода выхлопных газов в
атмосферу или на обогрев кузова; 17 - козырек; 18 - основная рама; 19 - капот;
20 - лестница; 21 - силовая установка; 22 - решетка радиатора.
5.4.2. Наименования составных частей
двух- и четырехколесного трактора (тягача): 1 - бампер; 2 - буксирный крюк; 3 -
нижний защитный лист картера; 4 - основная рама; 5 - крыло; 6 - шкворень
сцепного устройства; 7 - сцепное устройство; 8 - ось шарнира поперечного
качания; 9 - серьга сцепного устройства; 10 - ось шарнира продольного качания.
5.4.3. Наименования составных частей
полуприцепа: 1 - гнездо шкворня сцепного устройства; 2 - хобот; 3 - кузов; 4 -
донные заслонки; 5 - основная рама; 6 - толкающая рама; 7 - тяговая рама; 8 -
выталкиватель; 9 - задняя заслонка; 10 - гидроцилиндр подъема кузова.
a - донная разгрузка; b - боковая разгрузка; c - задняя разгрузка; d - задняя разгрузка; e - задняя разгрузка 6. ЭКСПЛУАТАЦИОННАЯ
ТЕРМИНОЛОГИЯ 6.1. Мощность нетто двигателя - по ИСО
1585. 6.2. Максимальная скорость движения - по
ИСО 6014. 6.3. Тяговое усилие на ведущих колесах -
усилие в точке контакта шины с опорной поверхностью, приводящее землевоз в движение. 6.3.1. Тяговое усилие на ведущих колесах
машины с механической трансмиссией - усилие, определяемое расчетом или
измерениями при номинальной частоте вращения коленчатого вала и максимальном
крутящем моменте двигателя на каждой передаче переднего хода. Максимальное
тяговое усилие может быть ограничено массой машины и условиями сцепления шин с
грунтом. 6.3.2. Тяговое усилие на ведущих колесах
машины с гидромеханической, электрической или гидрообъемной трансмиссией -
усилие, характеризуемое кривыми зависимости тягового усилия от скорости движения
машины на каждой передаче переднего хода, полученными расчетом или измерением.
Максимальное тяговое усилие может быть ограничено массой машины и условиями
сцепления шин с грунтом. 6.4. Время разгрузки порожнего кузова с
возвратом - время, необходимое для имитации разгрузки и возврата кузова,
заслонок или выталкивателя в исходное положение при номинальной частоте
вращения коленчатого вала двигателя. 6.5. Управляемость 6.5.1. Радиус поворота - по ГОСТ 27257-87
(ИСО 7457). 6.5.2. Габаритный диаметр поворота - по
ГОСТ 27257-87 (ИСО 7457). 6.6. Эффективность торможения - по ИСО
3450. 6.7. Масса номинального груза - указанная
изготовителем масса груза для перевозки в кузове. 7. ТЕХНИЧЕСКАЯ
ХАРАКТЕРИСТИКА ДЛЯ КОММЕРЧЕСКОЙ ДОКУМЕНТАЦИИ, ВЫРАЖЕННАЯ
В ЕДИНИЦАХ СИ (ПРИМЕРЫ) 7.1. Двигатель (привести характеристики): изготовитель и модель; с воспламенением от сжатия или с искровым
зажиганием; тактность (двух- или четырехтактный); с естественным всасыванием, механическим
наддувом или газотурбонаддувом; число цилиндров; диаметр цилиндра; ход поршня; рабочий объем цилиндров; система охлаждения (воздушное или
водяное); вид топлива; мощность-нетто на маховике ... при ... об/мин; максимальный крутящий момент ... при ... об/мин; тип стартера; напряжение в системе электрооборудования
... В. 7.2. Трансмиссия (указать тип) Примеры: с ручным переключением, со сцеплением на
маховике; с сервопереключением
передач, с гидротрансформатором; объемная гидропередача; электрическая трансмиссия; число скоростей переднего и заднего хода. Скорости движения вперед и назад (следует
привести график зависимости тягового усилия на ведущих колесах от скорости
движения). 7.3. Ведущий мост (мосты) (указать тип) Примеры: управляемый; жестко закрепленный,
балансирный и (или) с подвеской; гидрообъемный; электрический; коническая передача; дифференциал: стандартный,
самоблокирующийся с муфтой свободного хода, с механизмом блокировки; планетарная конечная передача. 7.4. Рулевое управление (указать тип)
(ГОСТ 27254-87 (ИСО 5010)) Примеры: шарнирно-сочлененная рама; передние управляемые колеса; с усилителем, ручное,
гидрообъемное; аварийное. 7.4.1. Эффективность: радиус поворота ..... ,
влево и вправо; габаритный диаметр поворота машины. 7.5. Тормоза 7.5.1. Рабочие тормоза Примеры: тип (колодочные, дисковые, мокрые или
сухие); система привода (механическая,
пневматическая, гидравлическая, электрическая, комбинированная и т.д.). 7.5.2. Стояночный тормоз (указать тип) 7.5.3. Резервный тормоз (указать тип) 7.5.4. Тормоз-замедлитель: тип; система привода. 7.5.5. Эффективность торможения (указать)
(см. ИСО 3450) 7.6. Шины: тип и размер; норма слойности; размер обода. 7.7. Гидросистема 7.7.1. Подъем кузова: подача насоса ... при давлении ... и
номинальной частоте вращения коленчатого вала двигателя; давление открывания предохранительного
клапана ... ; тип насоса; гидроцилиндры подъема кузова: число, тип; время подъема кузова ...
. 7.7.2. Рулевое управление: подача насоса ... при давлении ... ; тип насоса; давление открывания предохранительного
клапана ... . 7.8. Подвеска - отдельного колеса или
всего моста 7.8.1. Тип (указать) Примеры: механическая подвеска: спиральная
пружина, листовая рессора; цилиндр амортизатора: пневматический,
гидравлический, пневмогидравлический; с применением эластомера; пневматическая. 7.8.2. Предельные возможности: ход поршня. 7.8.3. Зависимость прогиба от нагрузки
(жесткость): порожний землевоз; груженый землевоз. 7.9. Вместимость кузова, м3 (см. ИСО
6483) 7.10. Масса: распределение эксплуатационной массы порожнего землевоза: передний
мост; ведущий мост; поддерживающий мост; общая эксплуатационная масса порожнего землевоза; масса полезного груза; распределение массы груженого
землевоза: передний мост; ведущий мост;
поддерживающий мост; общая масса груженого
землевоза. 7.11. Заправочные емкости: топливный бак; картер двигателя; система охлаждения; гидросистема; трансмиссия; дифференциал; конечная передача. 7.12. Габаритные размеры землевоза (представить контурный чертеж) Примеры основных размеров: максимальная общая высота без кузова; дорожный просвет под мостами; дорожный просвет под днищем кузова с
донной разгрузкой при закрытых заслонках; дорожный просвет под открытыми
заслонками; высота загрузки; высота в положении разгрузки; высота разгрузки; максимальная высота с кузовом; максимальная ширина; колея; максимальная длина; колесная база; расстояние между осями сдвоенного моста; радиус поворота; габаритный диаметр поворота. Приложение 1 Обязательное РАЗМЕРНЫЕ ХАРАКТЕРИСТИКИ. УСЛОВНЫЕ ОБОЗНАЧЕНИЯ, ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ ──────┬──────────┬───────────────────────────────┬───────────────────────── Услов-│ Термин │ Определение │ Схема ное │ │ │ обоз- │ │ │ наче- │ │ │ ние │ │ │ ──────┴──────────┴───────────────────────────────┴───────────────────────── H11 Высота Расстояние по координате Z от загрузки опорной плоскости отсчета (GRP) до верхней точки бортов порож- него кузова ─────────────────────────────────────────────────────────────────────────── H12 Высота в Расстояние по координате Z от положении GRP до верхней точки землевоза разгрузки с максимально поднятым кузовом ─────────────────────────────────────────────────────────────────────────── H13 Высота Расстояние по координате Z разгрузки от GRP до нижней точки (задней максимально поднятого кузова или боковой) ─────────────────────────────────────────────────────────────────────────── H14 Макси- Расстояние по координате Z мальная от GRP до верхней точки кузова высота или сцепного устройства при кузова установке порожнего кузова в землевоза положение загрузки с устройст- или вом защиты от просыпающегося сцепного материала, если землевоз устройства оборудован этим устройством ─────────────────────────────────────────────────────────────────────────── L8 Колесная Расстояние по координате X база между двумя плоскостями X, полу- проходящими через центры задних прицепа колес тягача и задних колес полуприцепа. Для машин со сдвоенным мостом за центр колес принимают линию, проходящую посредине расстояния между двумя осями колес сдвоенного моста ─────────────────────────────────────────────────────────────────────────── L9 Расстоя- Расстояние по координате X ние между между двумя плоскостями X, осями проходящими через центры колес передних и задних колес сдвоен- сдвоенного моста ного моста ─────────────────────────────────────────────────────────────────────────── L10 Длина Расстояние по координате X грузовой между двумя плоскостями X, части проходящими через крайнюю кузова заднюю внутреннюю точку кузова и крайнюю переднюю внутреннюю точку грузовой части кузова ─────────────────────────────────────────────────────────────────────────── A7 Угол Угол в плоскости Y между разгрузки днищем максимально поднятого кузова кузова и GRP с задней разгрузкой ─────────────────────────────────────────────────────────────────────────── Приложение 2 Обязательное ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ ────────────────────┬──────────────────┬─────────────────────────────────── Раздел, пункт, │ Обозначение │ Обозначение отечественного в котором │ соответствующего │ нормативно-технического приведена ссылка │ стандарта ИСО │ документа, на который дана ссылка ────────────────────┼──────────────────┼─────────────────────────────────── 2.4.1 │ИСО 6746/1 │ - 6.1 │ИСО 1585 │ - 6.2 │ИСО 6014 │ - 6.5.1 │ИСО 7457 │ ГОСТ 27257-87 (ИСО 7457) 6.6 │ИСО 3450 │ - 7.1 │ИСО 5010 │ ГОСТ 27254-87 (ИСО 5010) 7.5.5 │ИСО 3450 │ - 7.9 │ИСО 6483 │ - |
